复刻小米米家8键无线蓝牙开关——成本十多块

嘉立创小米米家8键无线蓝牙开关项目是由卡皮巴拉大神制作并开源，此项目是使用小米模块制作的8键蓝牙无线开关，支持8个物理按键独立控制，通过米家APP自定义单击/双击/长按动作，实现一键触发多设备联动。在此感谢嘉立创、卡皮巴拉及所有开源作者，让我们有了白嫖的机会！

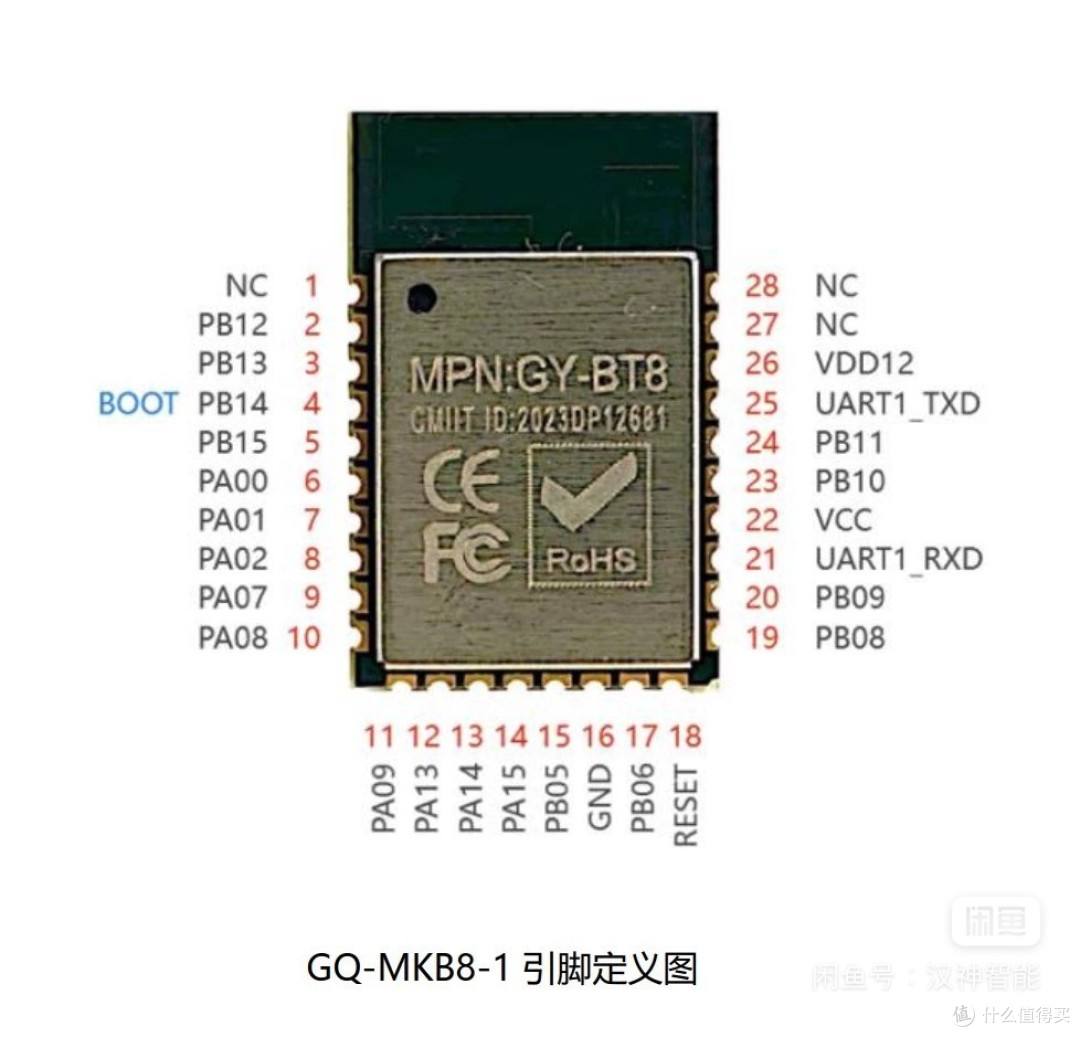

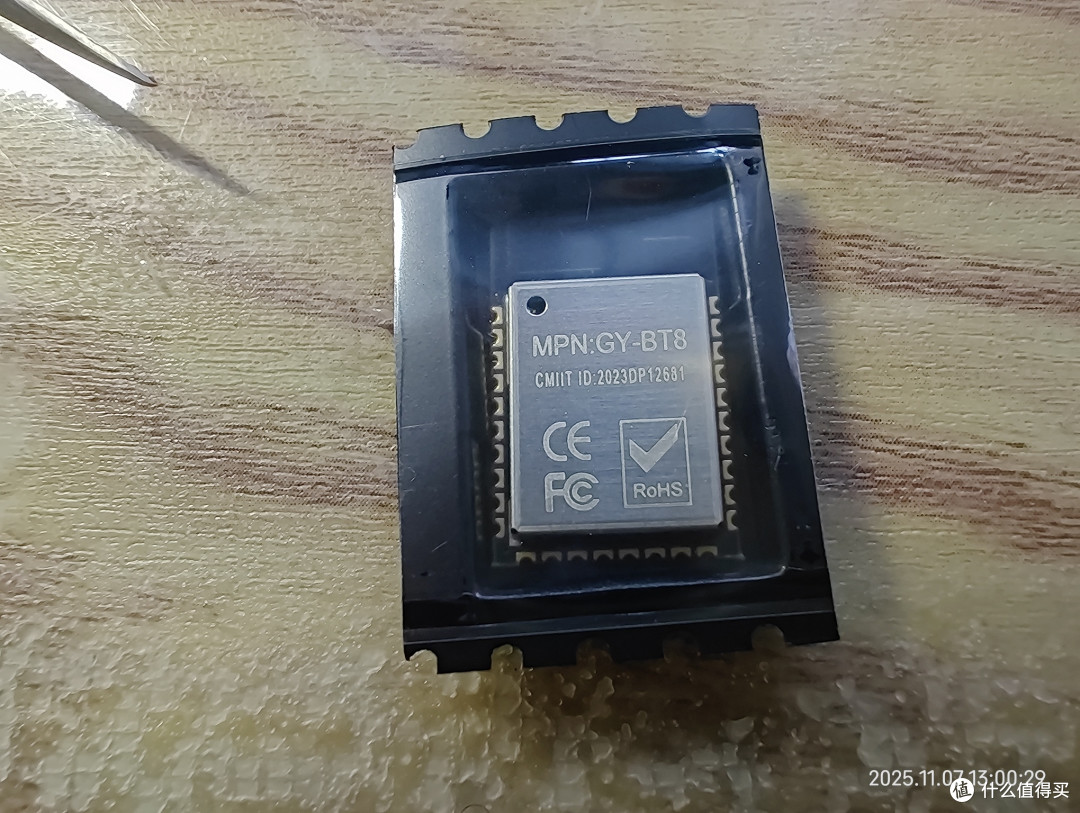

小米米家蓝牙模块GY-BT8模块，海鲜市场有一家在卖，单价10元一个，免开发，有技术支持，自带固件不用烧录，这点好评哦，貌似没有可替代的模块！

这也是成本最大，最主要的零件！

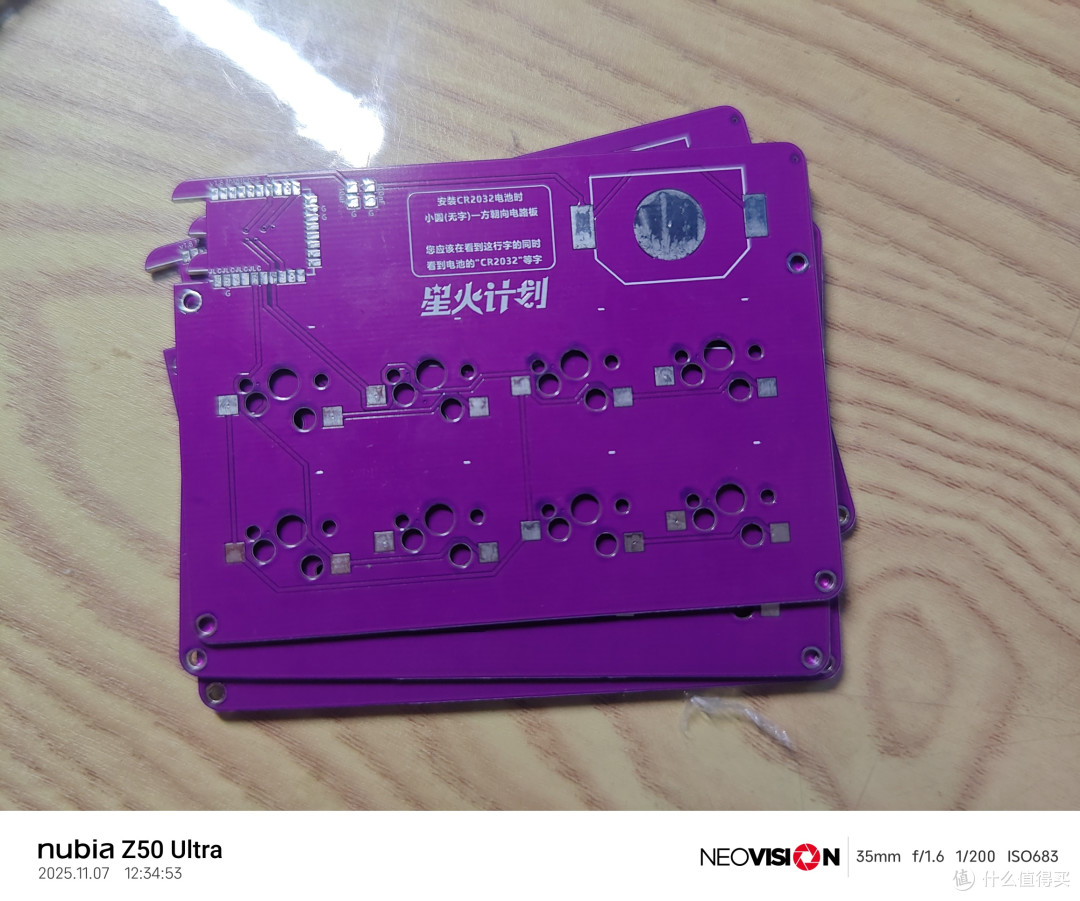

板子是上个月白嫖的，到手之后没有动手，等折腾完机械键盘有轴体了再进行折腾！尝试了几种方法焊接:

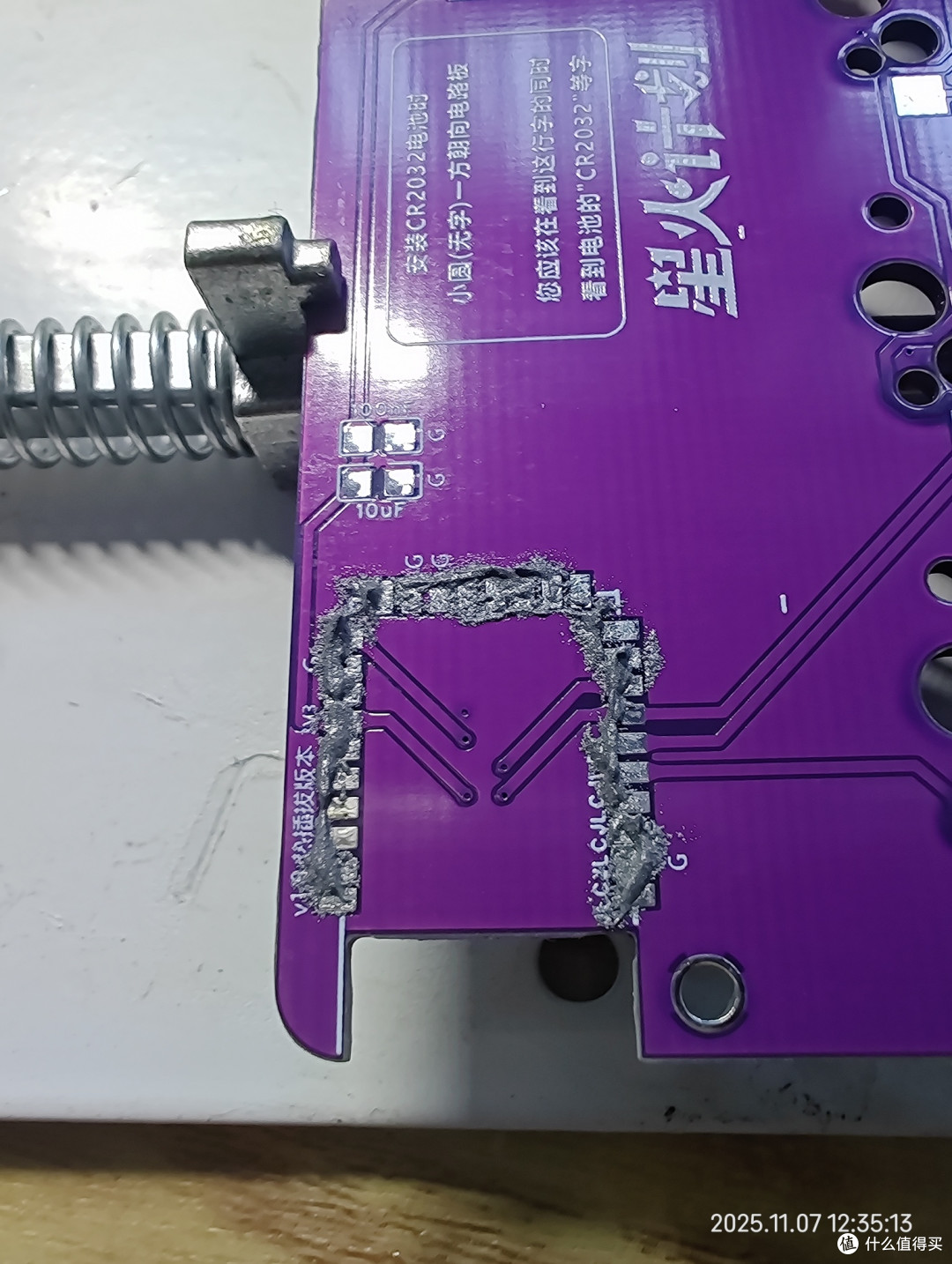

方法一:用高温锡锡膏和热风枪，把锡膏随便涂在点位上！

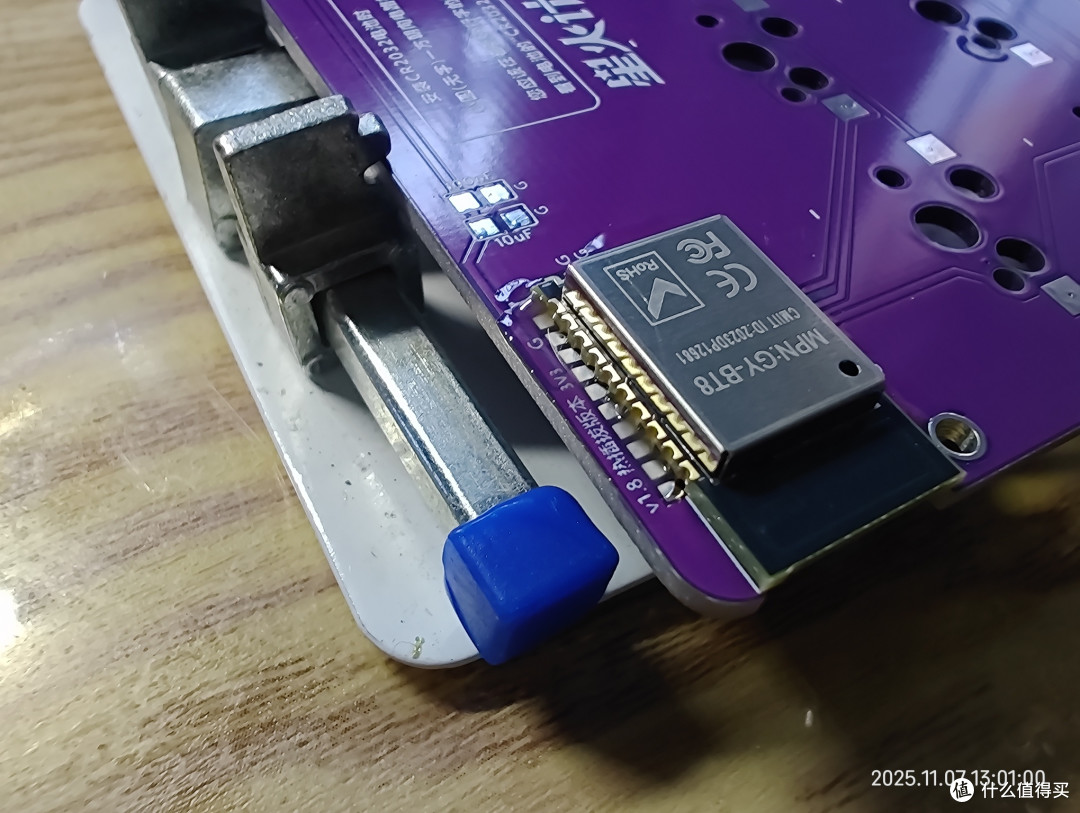

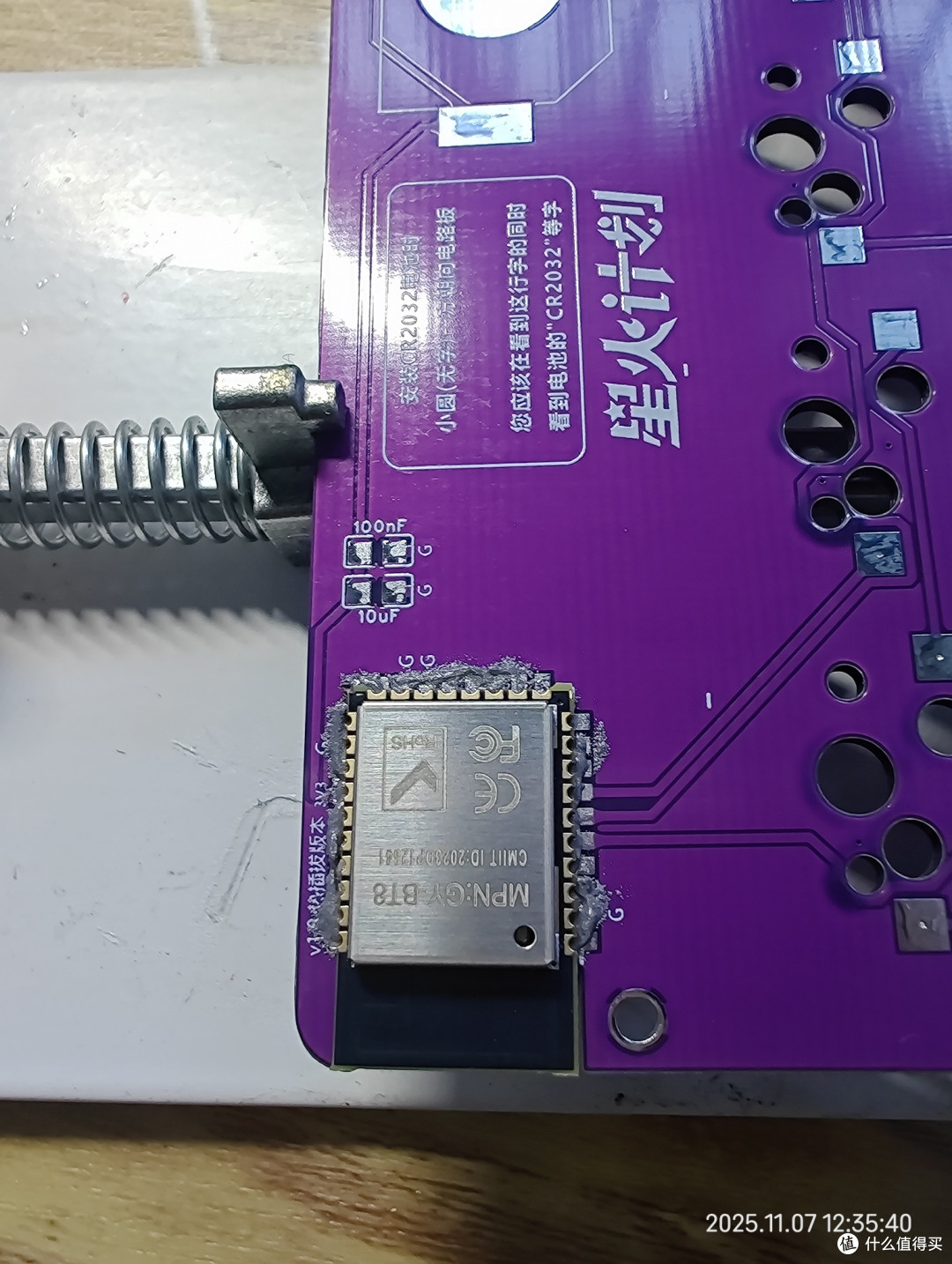

把蓝牙模块对准放好

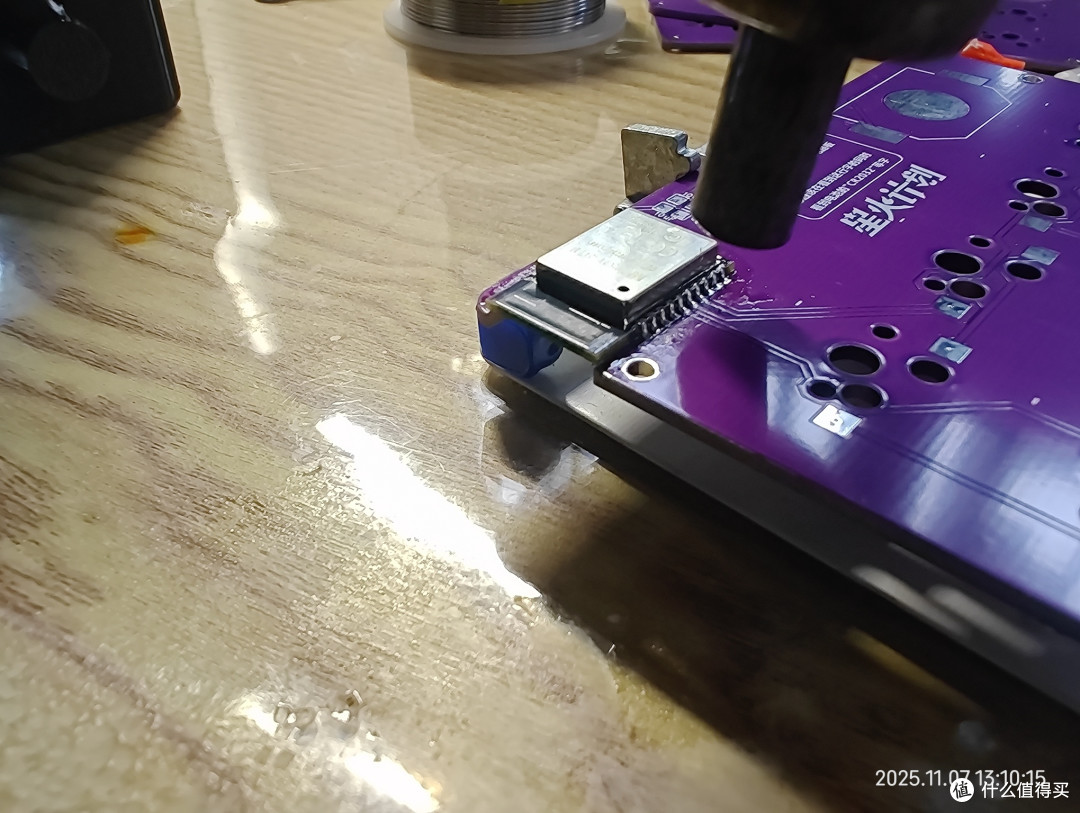

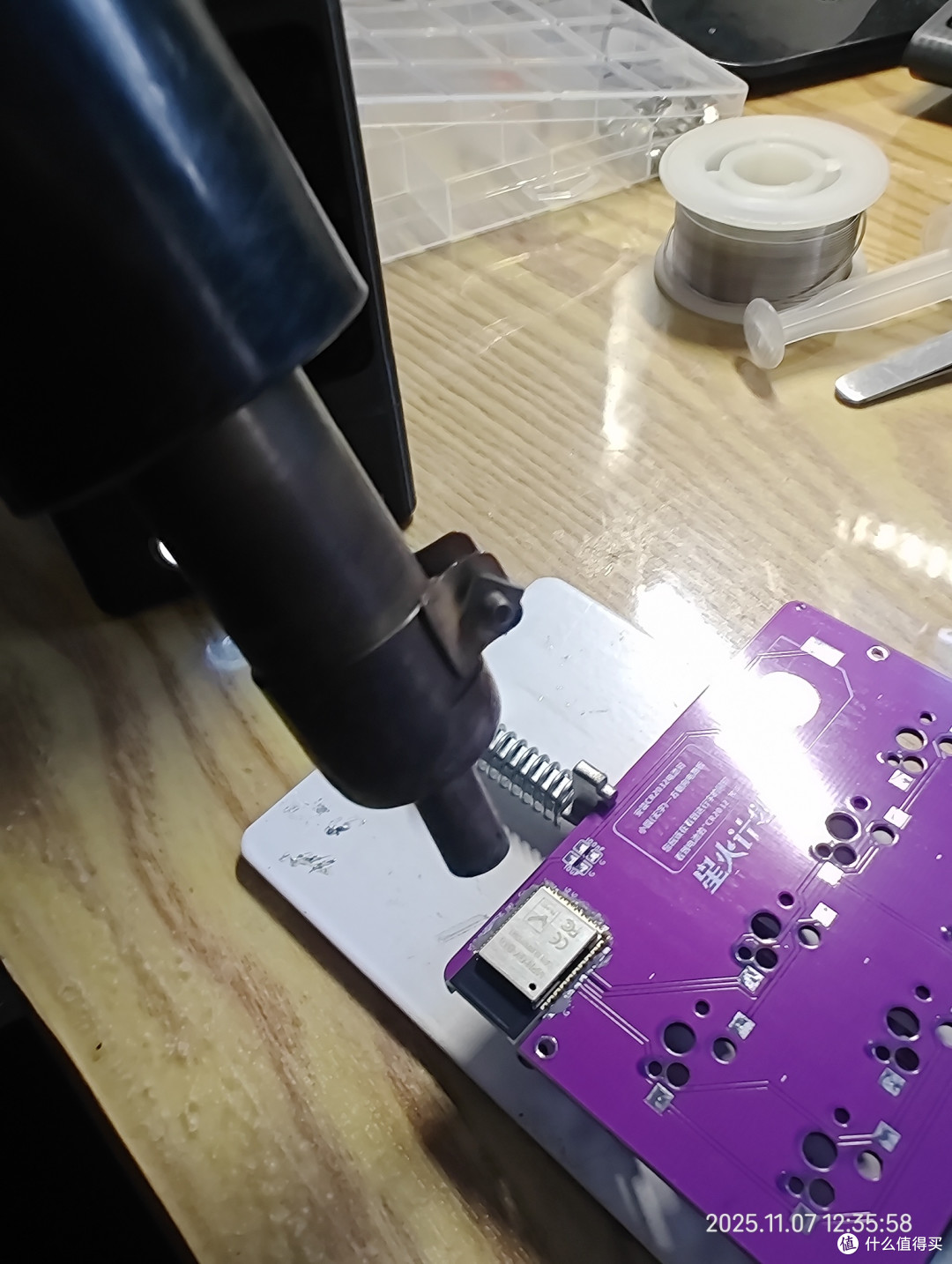

热风枪300摄氏度℃，1挡风开始加热

焊点脚位不是很均匀，还需要烙铁拖锡，保证每个焊点爆满

看上去也还行，我又想换一种方法焊接！

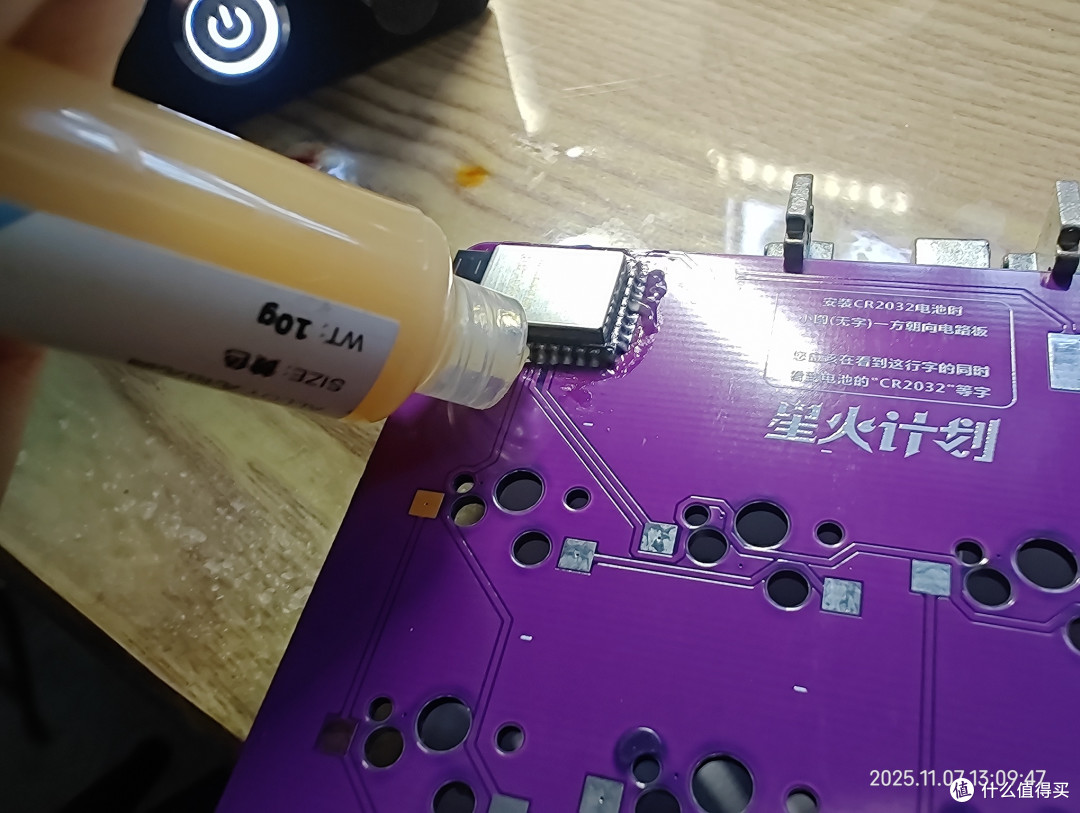

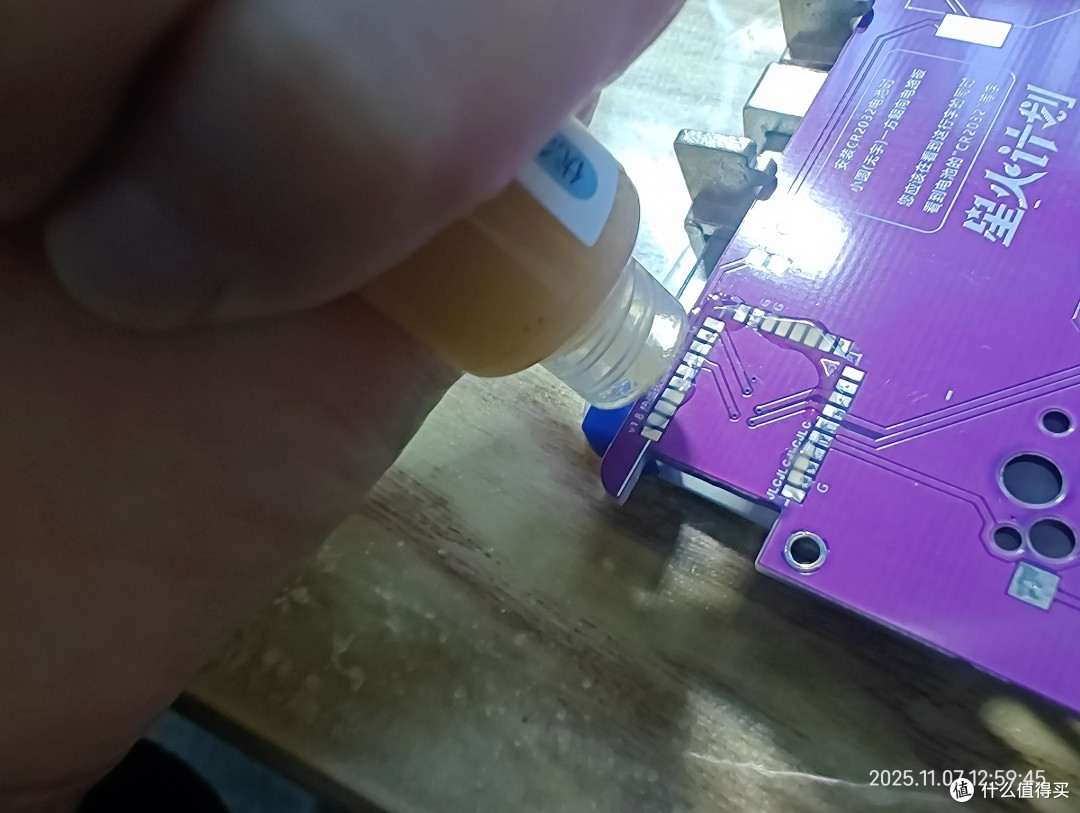

方法二:直接用烙铁焊，先上助焊膏！

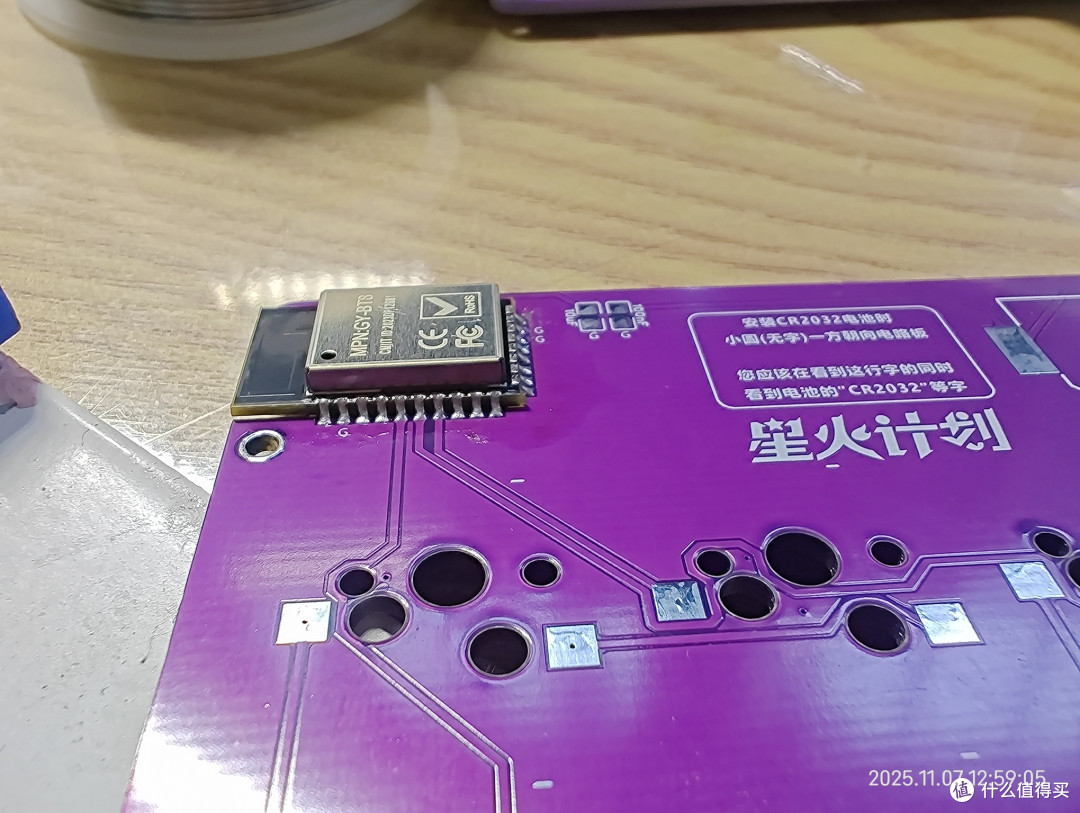

当上蓝牙模块

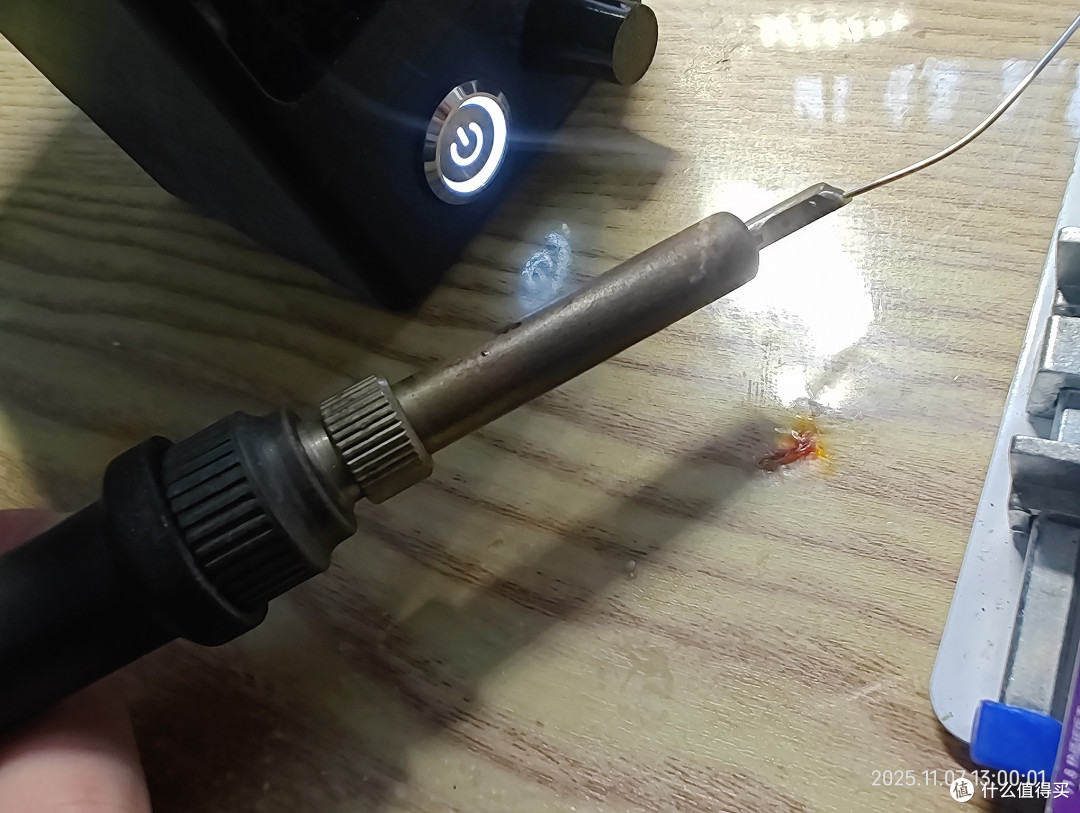

烙铁加锡，换了山崎63的锡丝，果然比之前的铅丝好！！！

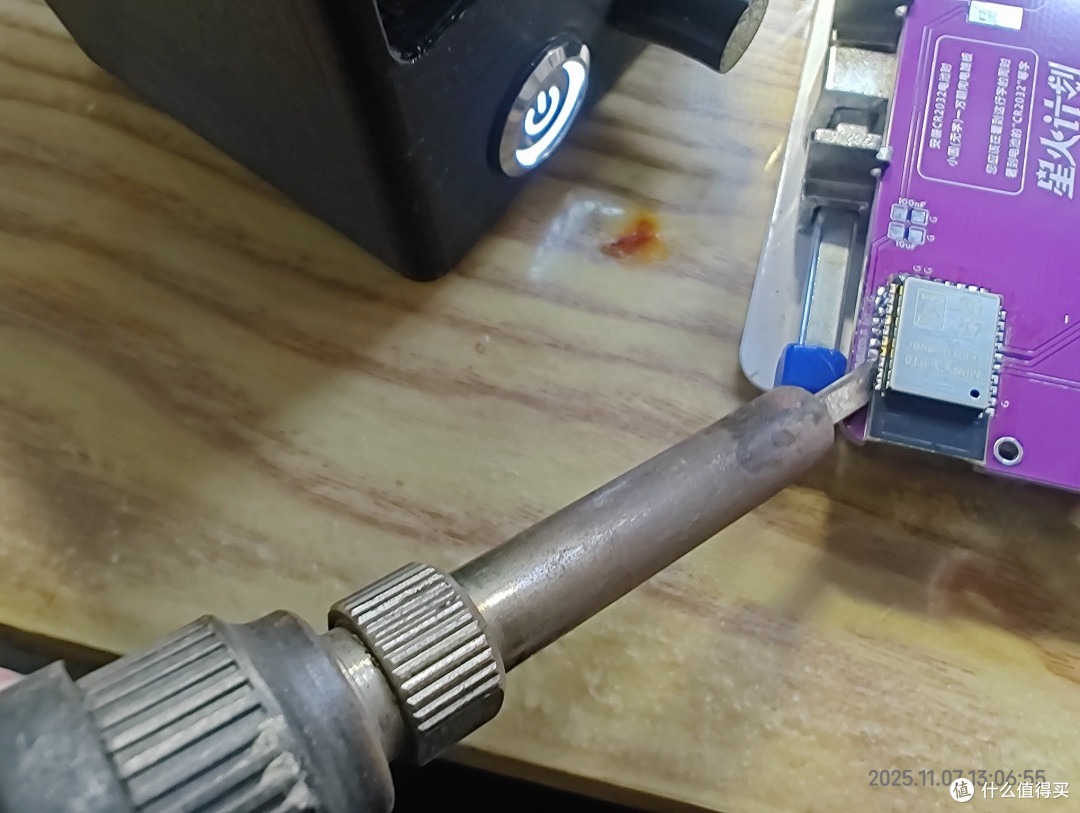

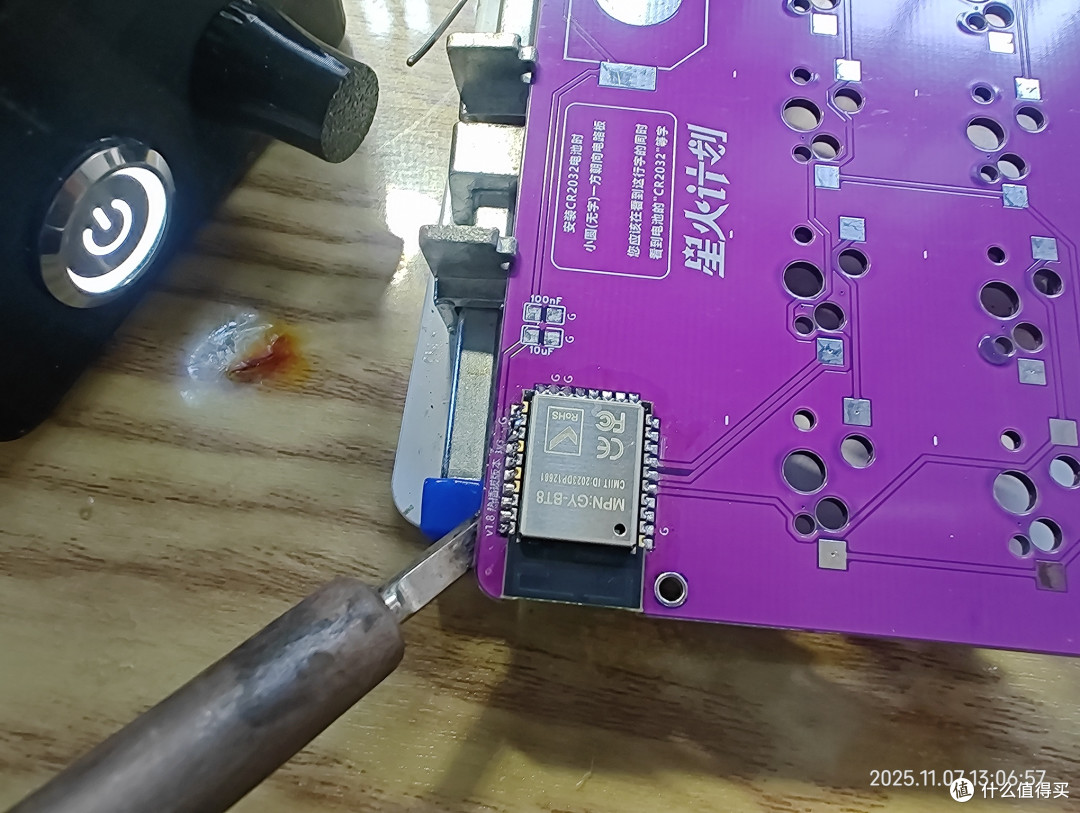

直接烙铁开始拖锡，保证每个焊点饱满，这里不要上太多的锡，不然会连锡。

看着还行

再来一圈助焊膏

热风枪再吹一吹

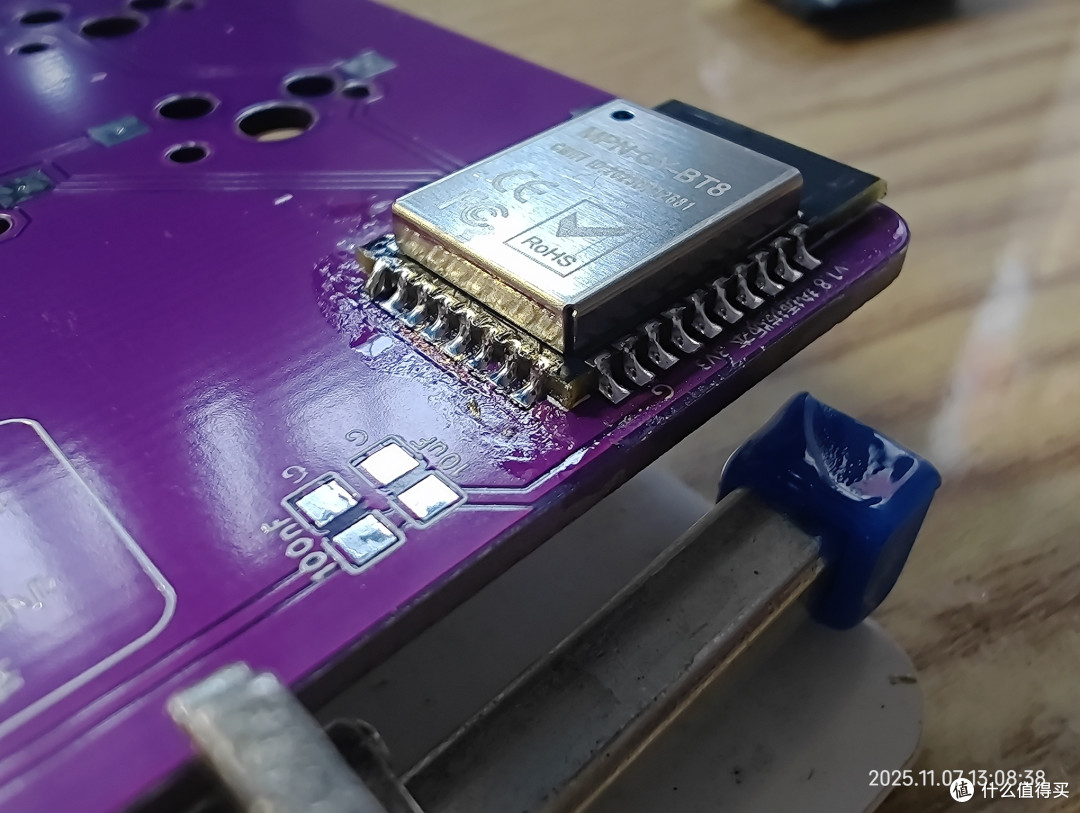

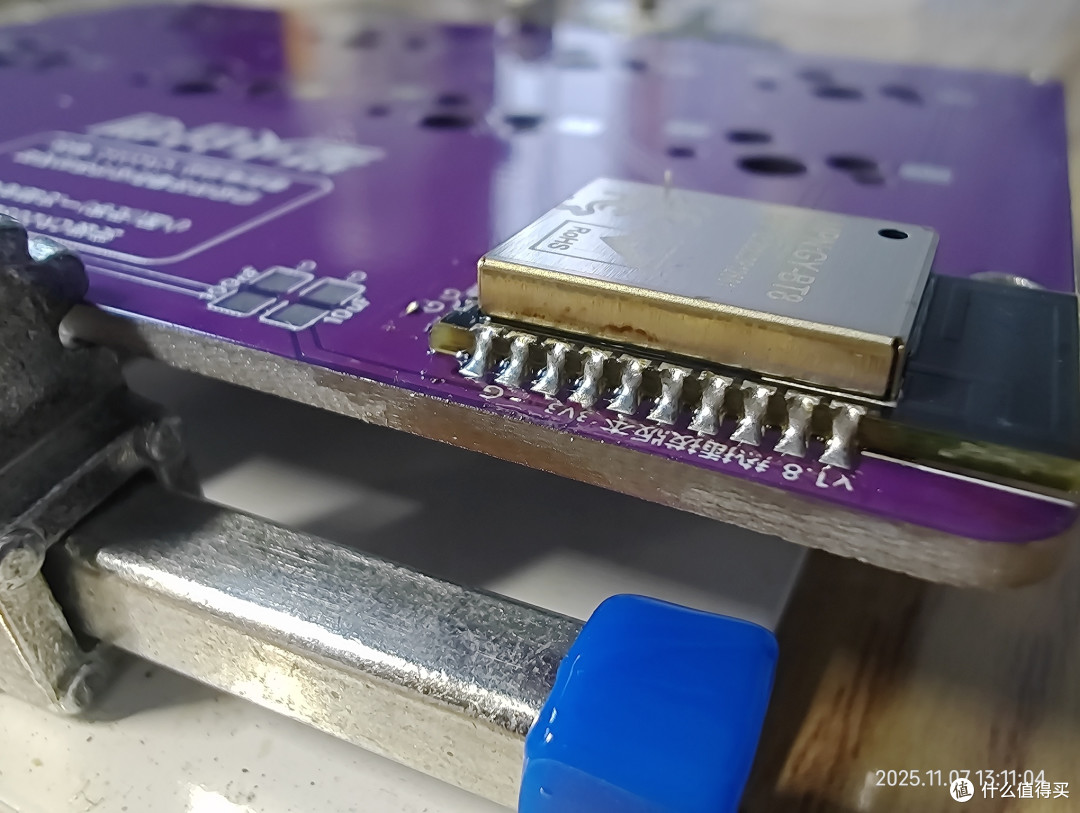

这焊点看着舒服多了

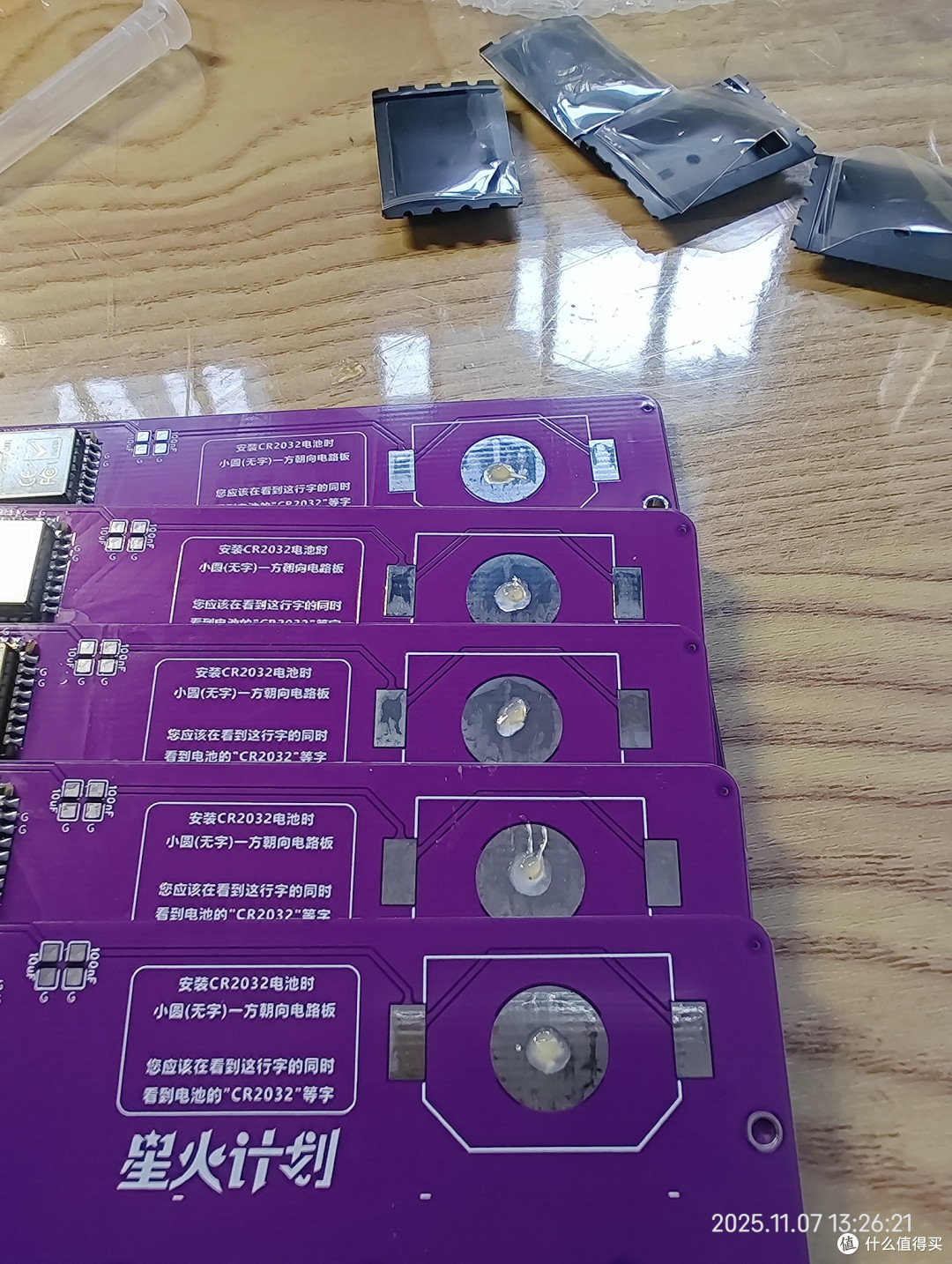

纽扣电池位的负极位置也要处理一下，上点助焊膏

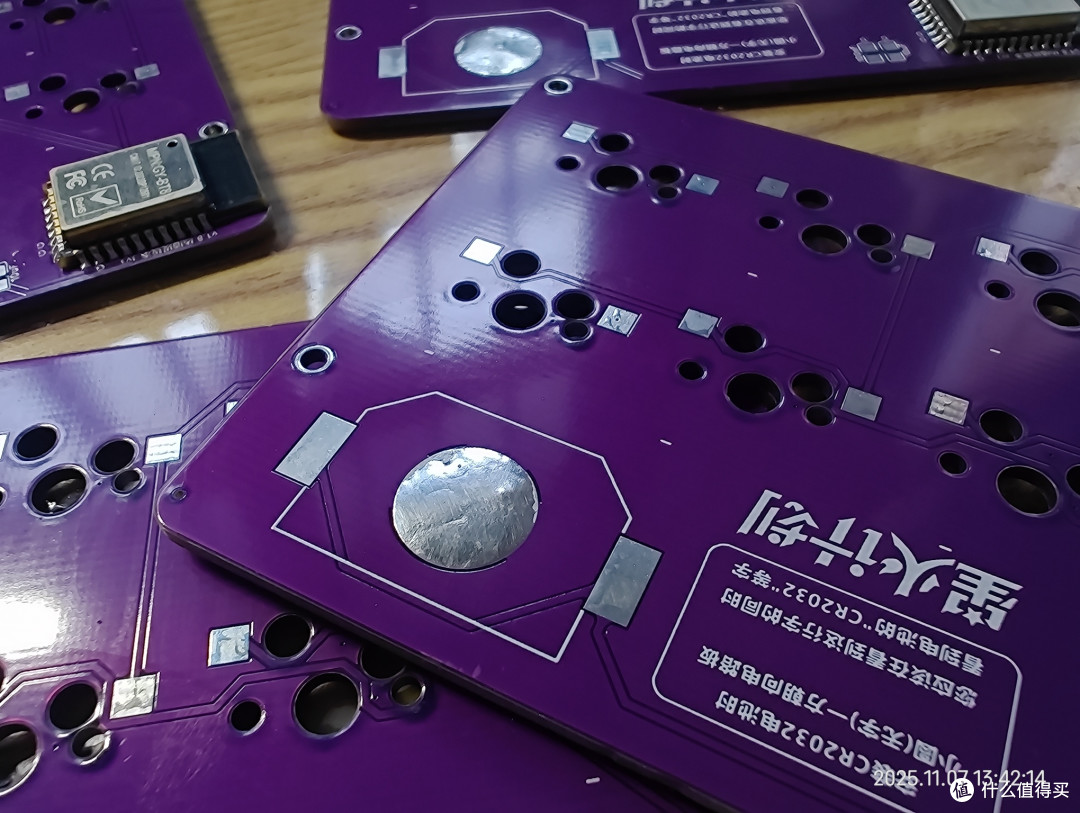

用热风枪加锡，吹上一层焊锡，保证电池接触良好！

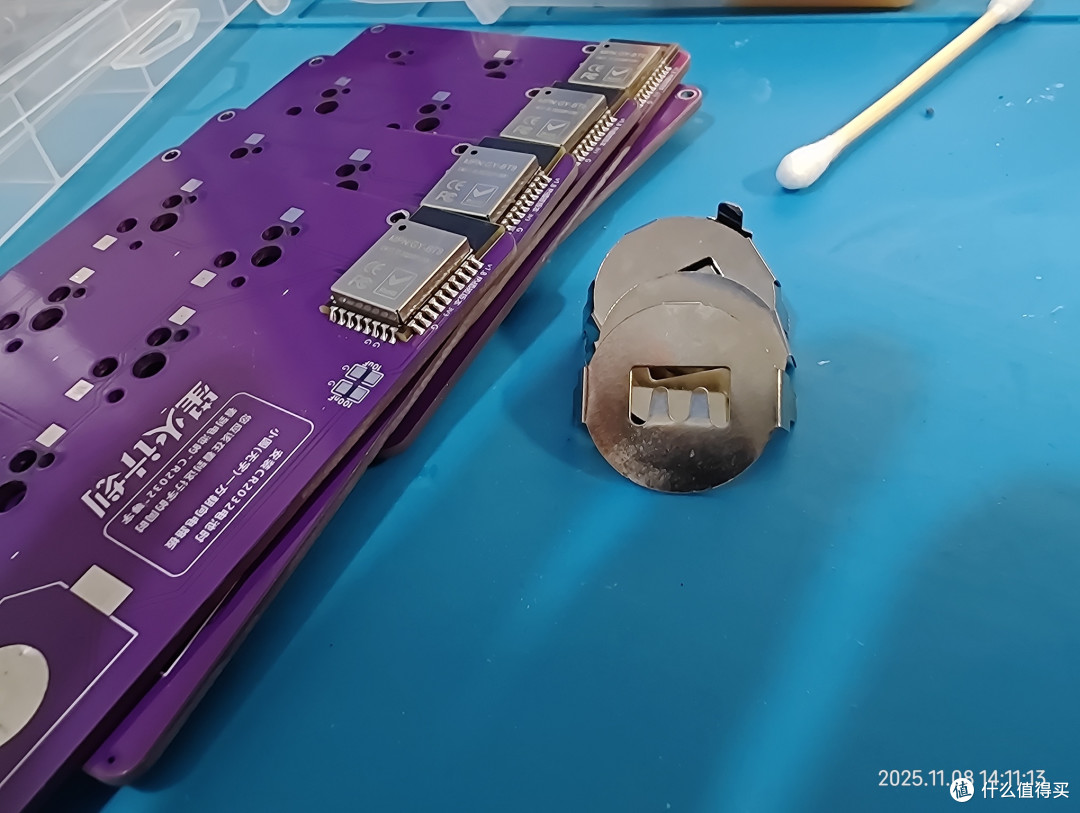

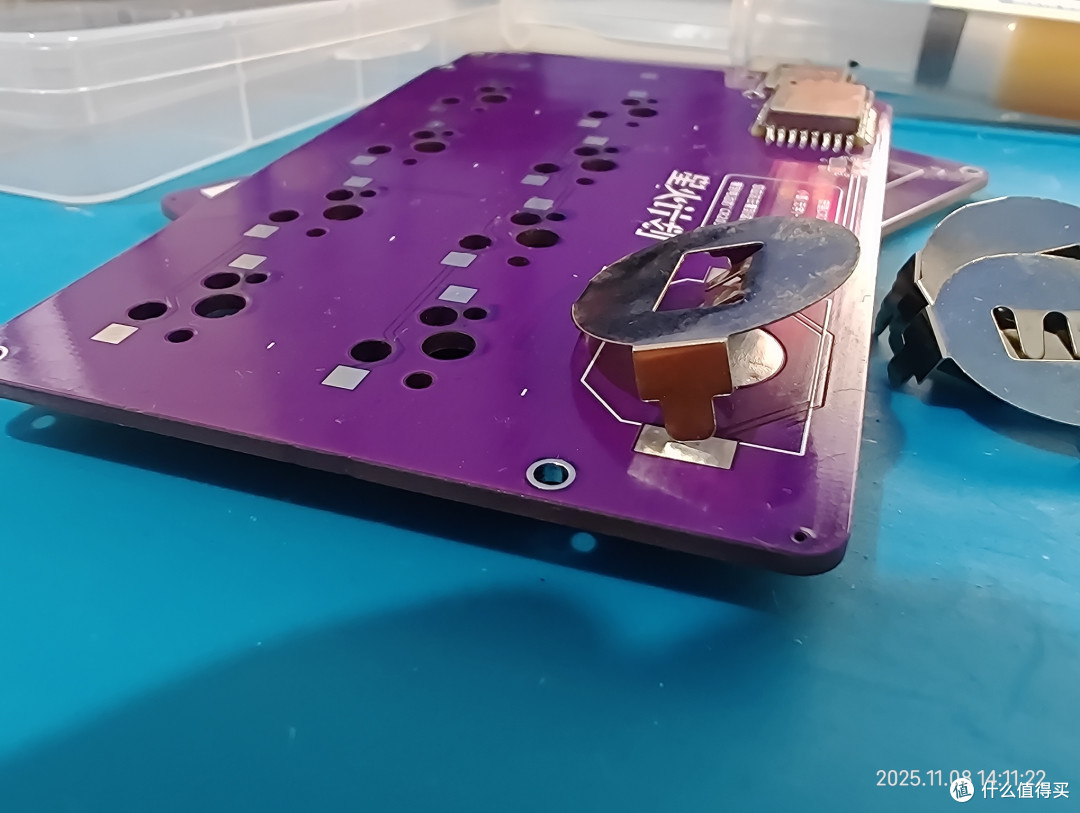

纽扣电池的母座弹片到了

插脚需要处理一下

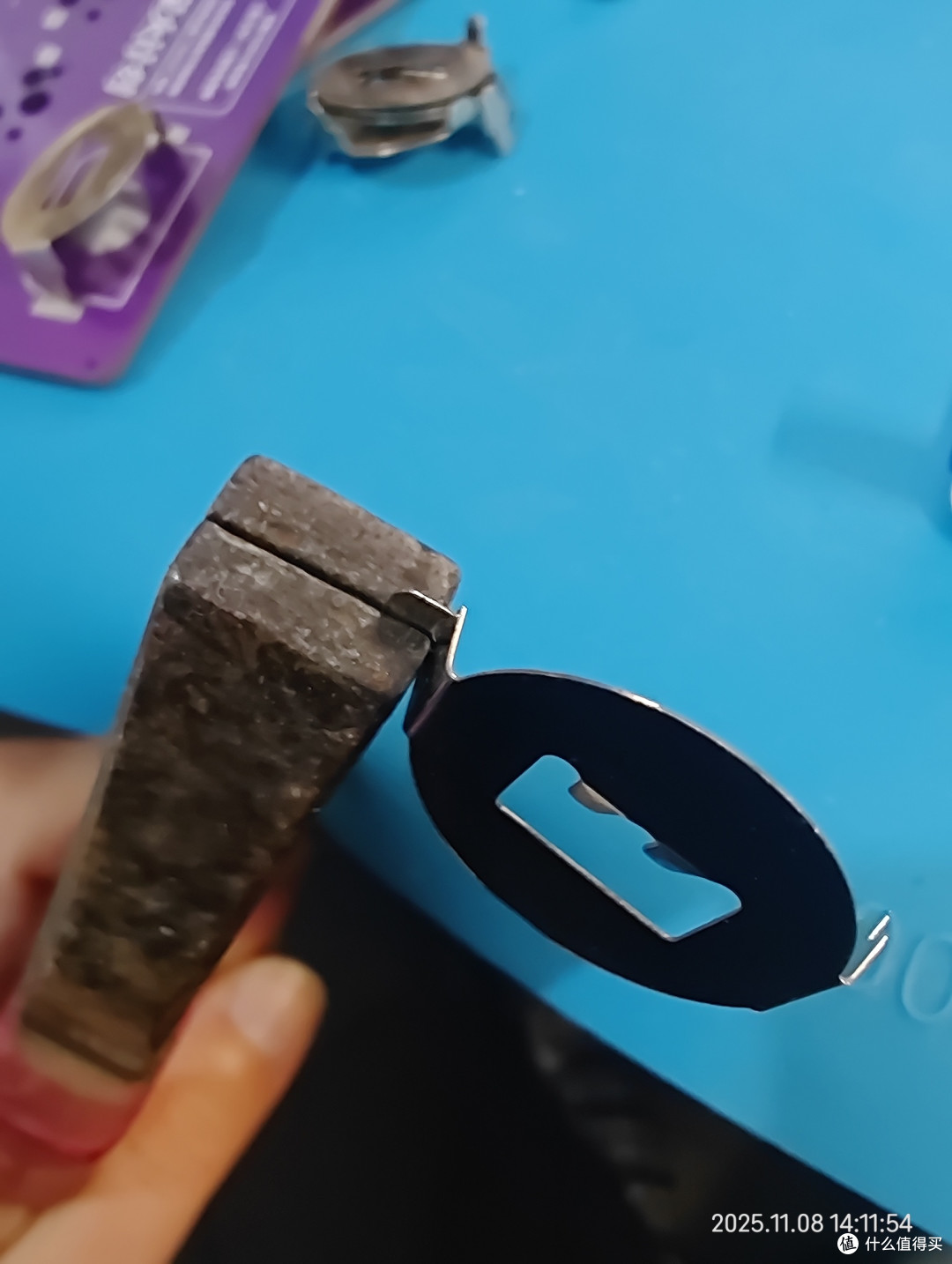

老虎钳子折一下

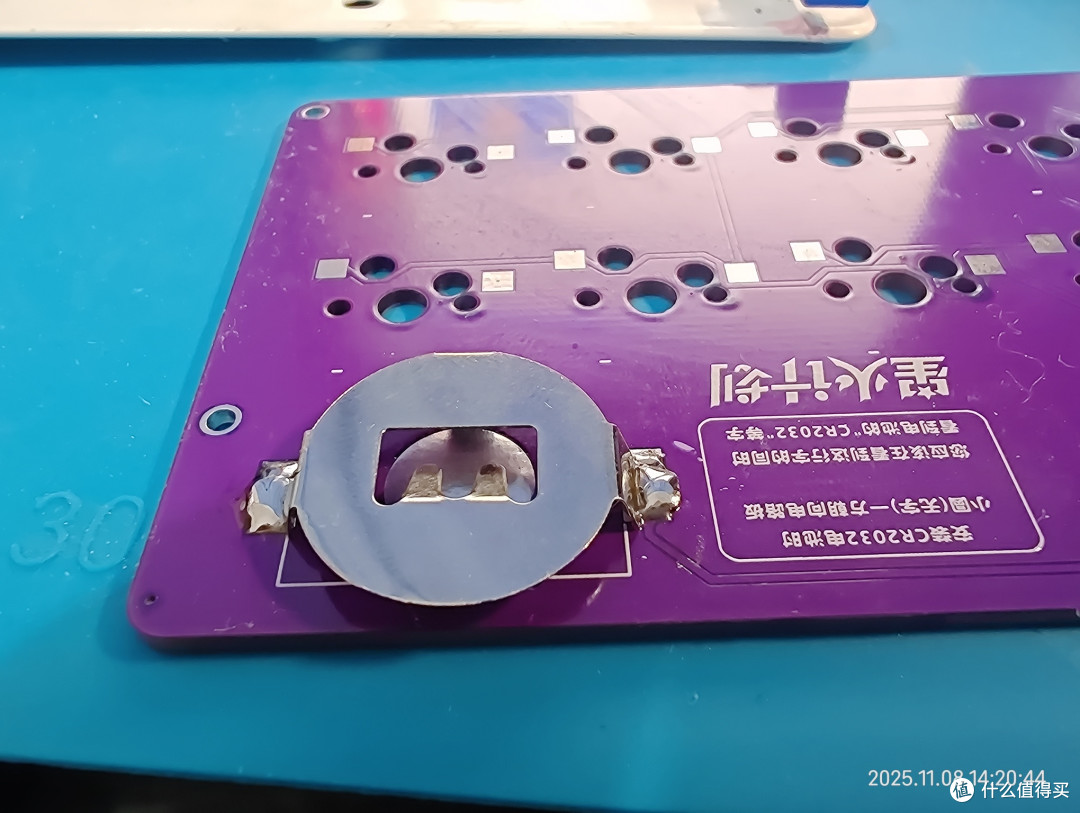

母座弹片上点助焊膏，电烙铁直接开搞

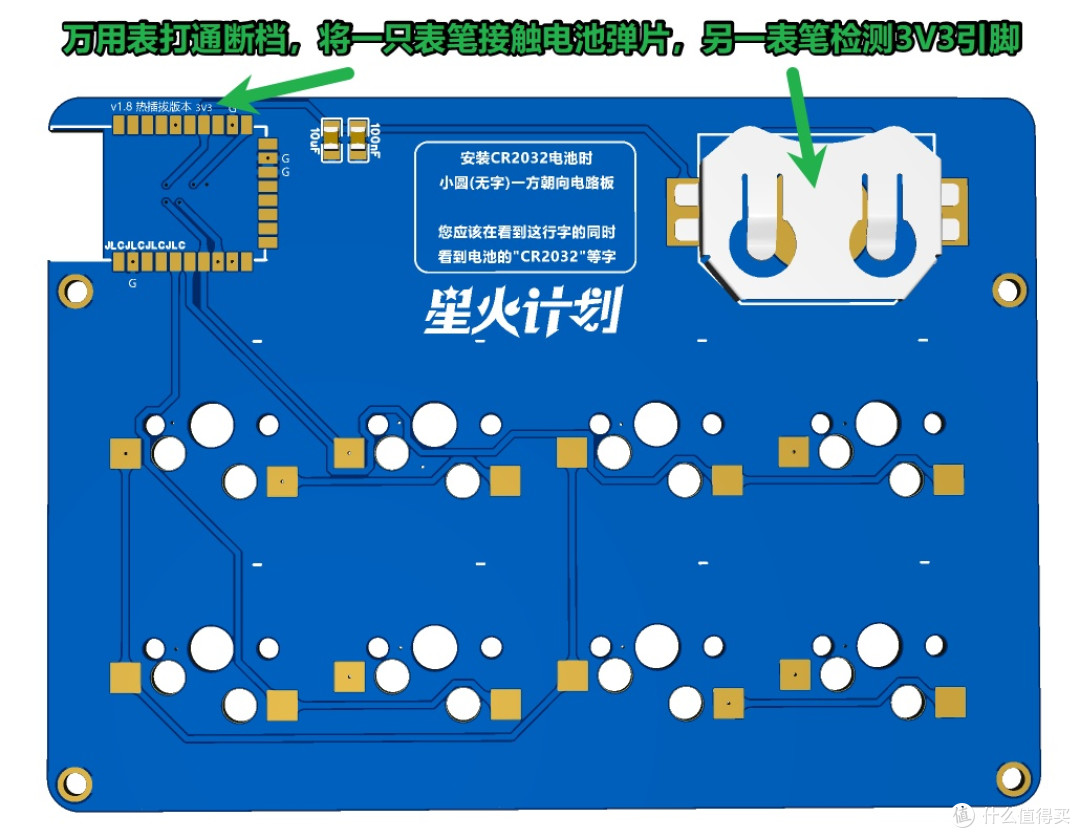

检验一下蓝牙模块和母座弹片

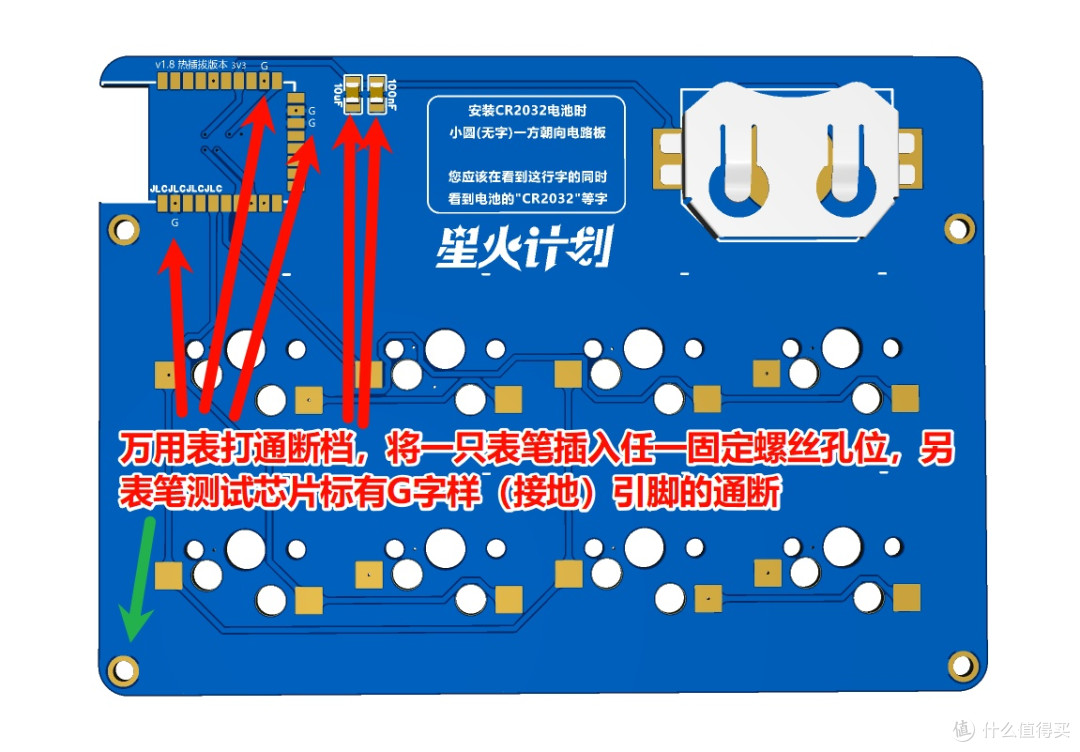

再检测一下地线

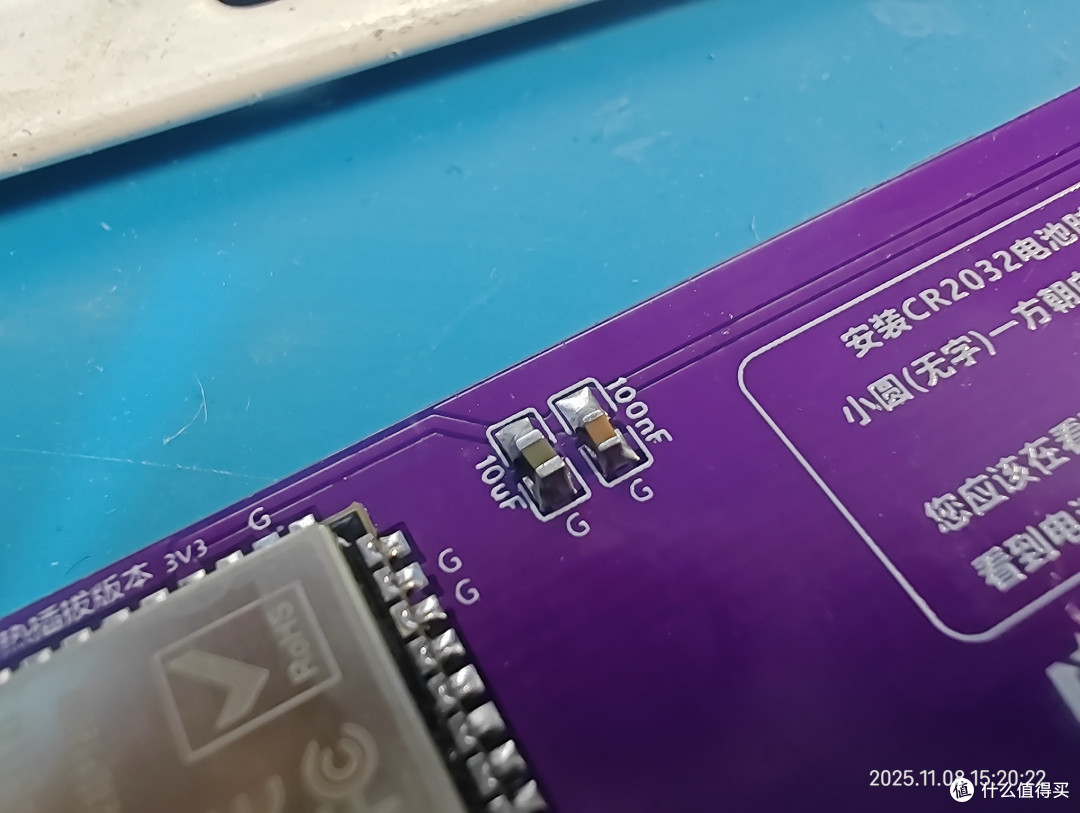

完事后焊接贴片电容，我用的是0603贴片电容10uF和100nF

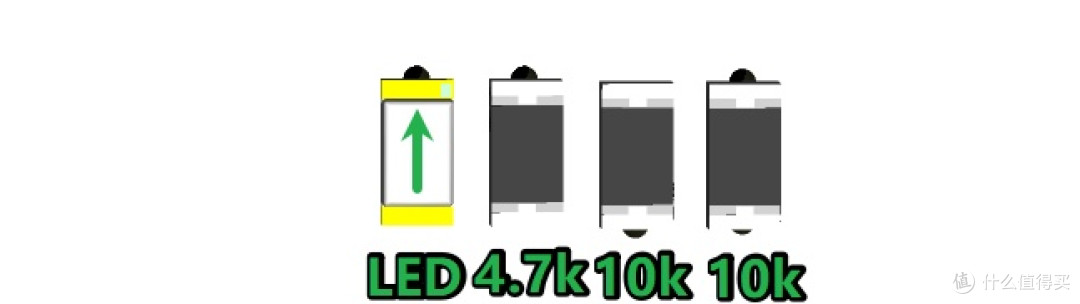

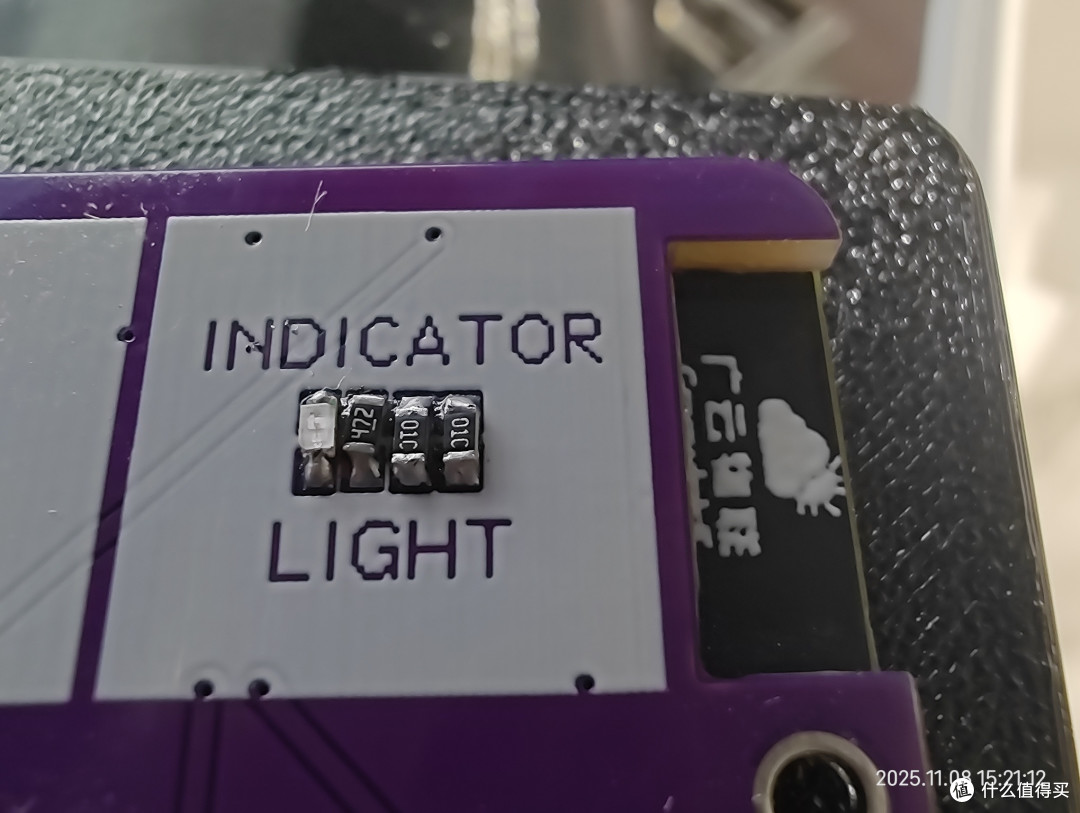

正面从左至右分别是led灯、4.7k贴片电阻和两个10k贴片电阻

注意LED方向

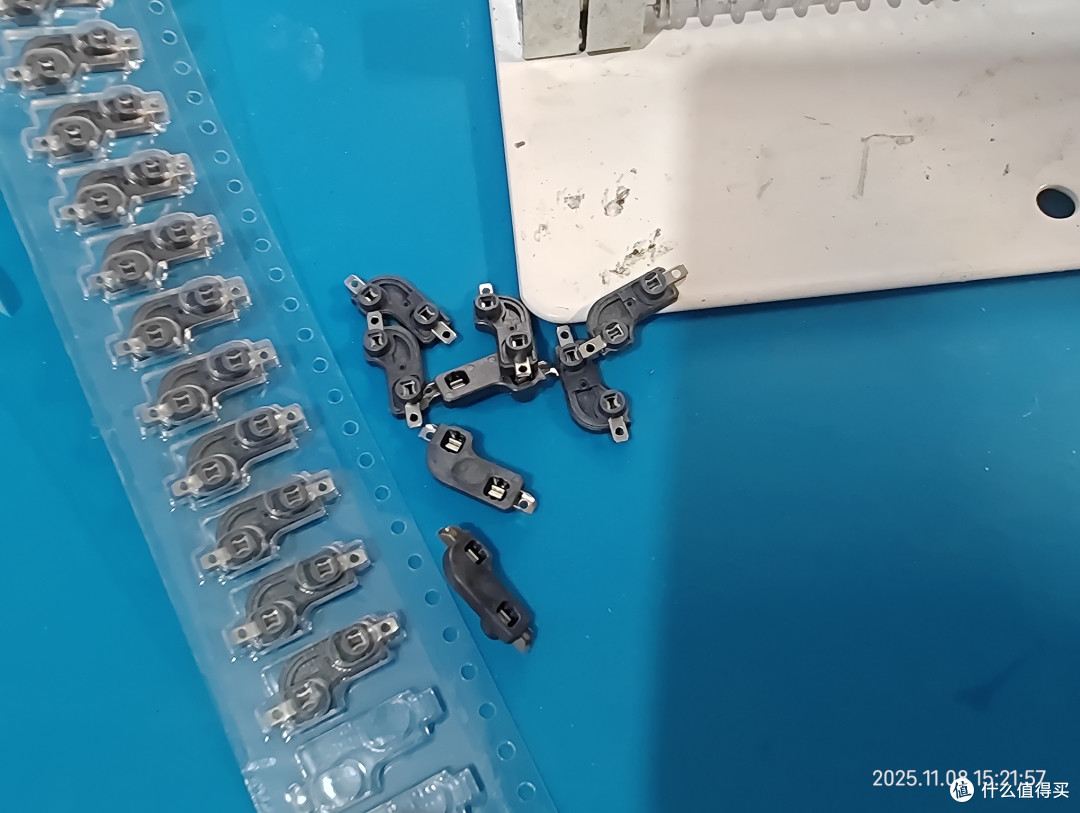

准备好的热插拔母座到了

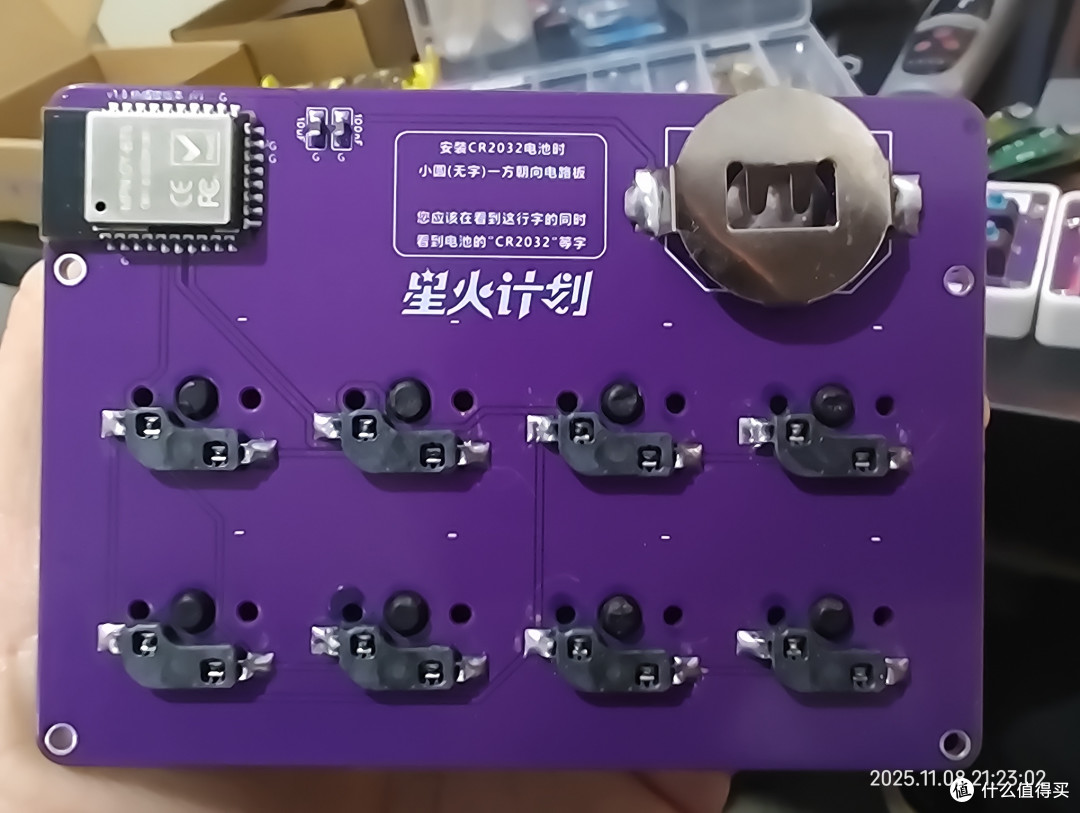

直接开搞

没有定位板固定不太好，早知道我就直接焊上了，这里的轴是买键盘老板送的二手拆机凯华轴体

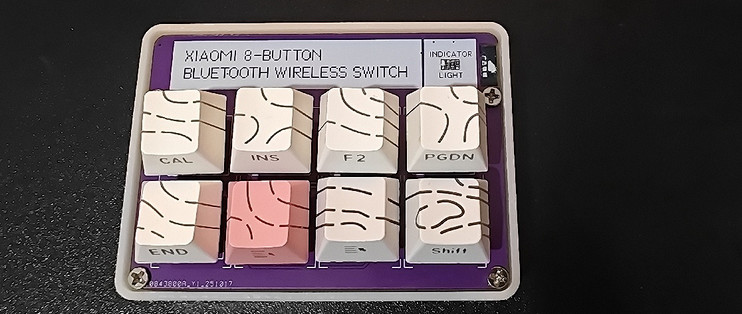

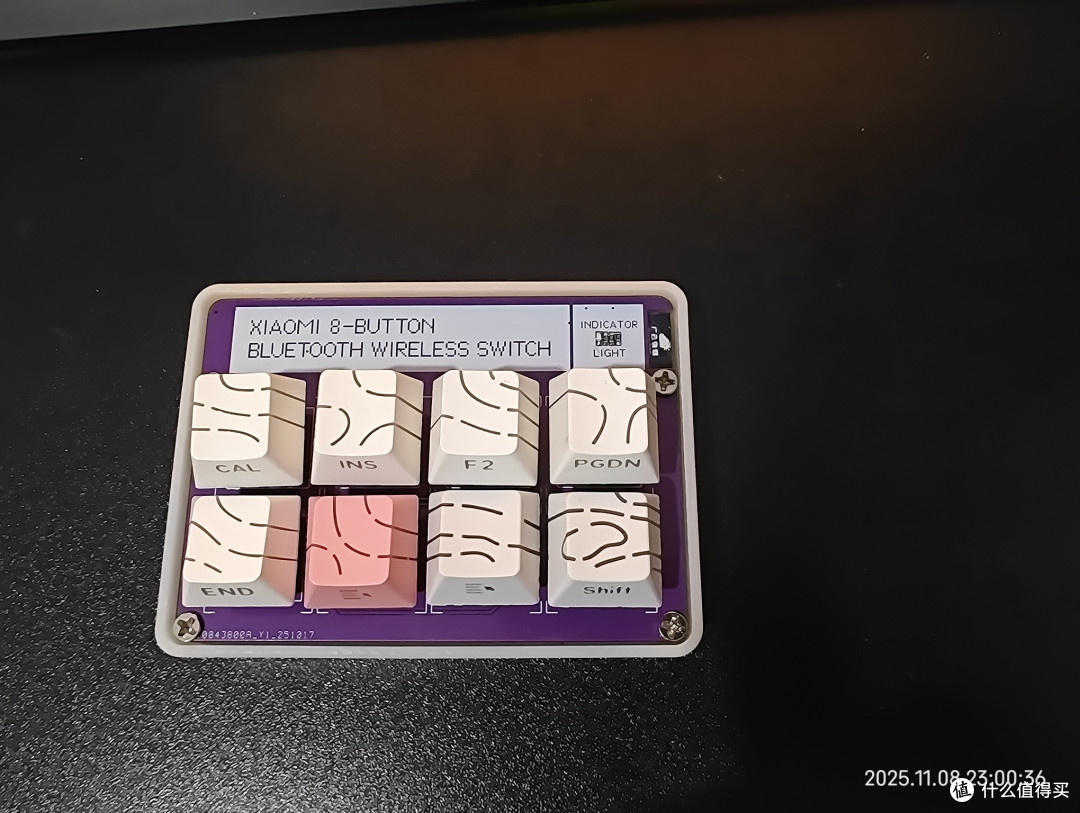

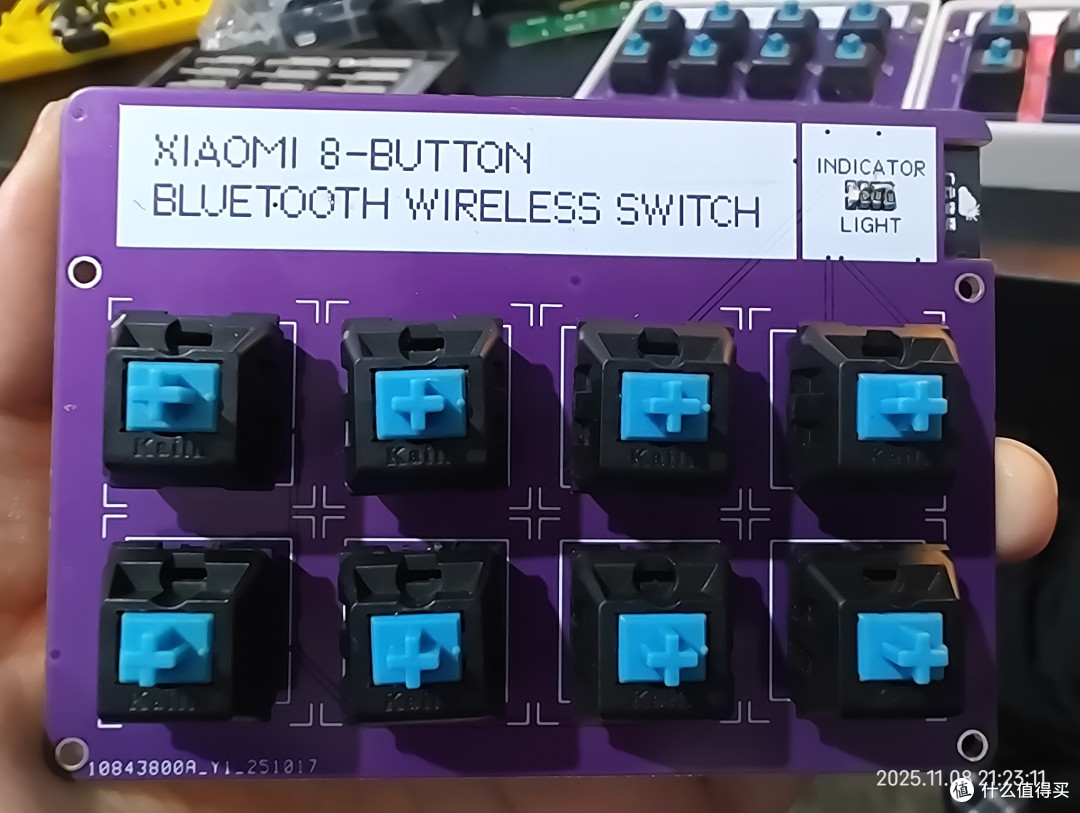

白嫖的3d打印底座，配上键帽，这感觉噶一下就上来了！

装上电池，直接用手机米家搜索设备就可以添加了！

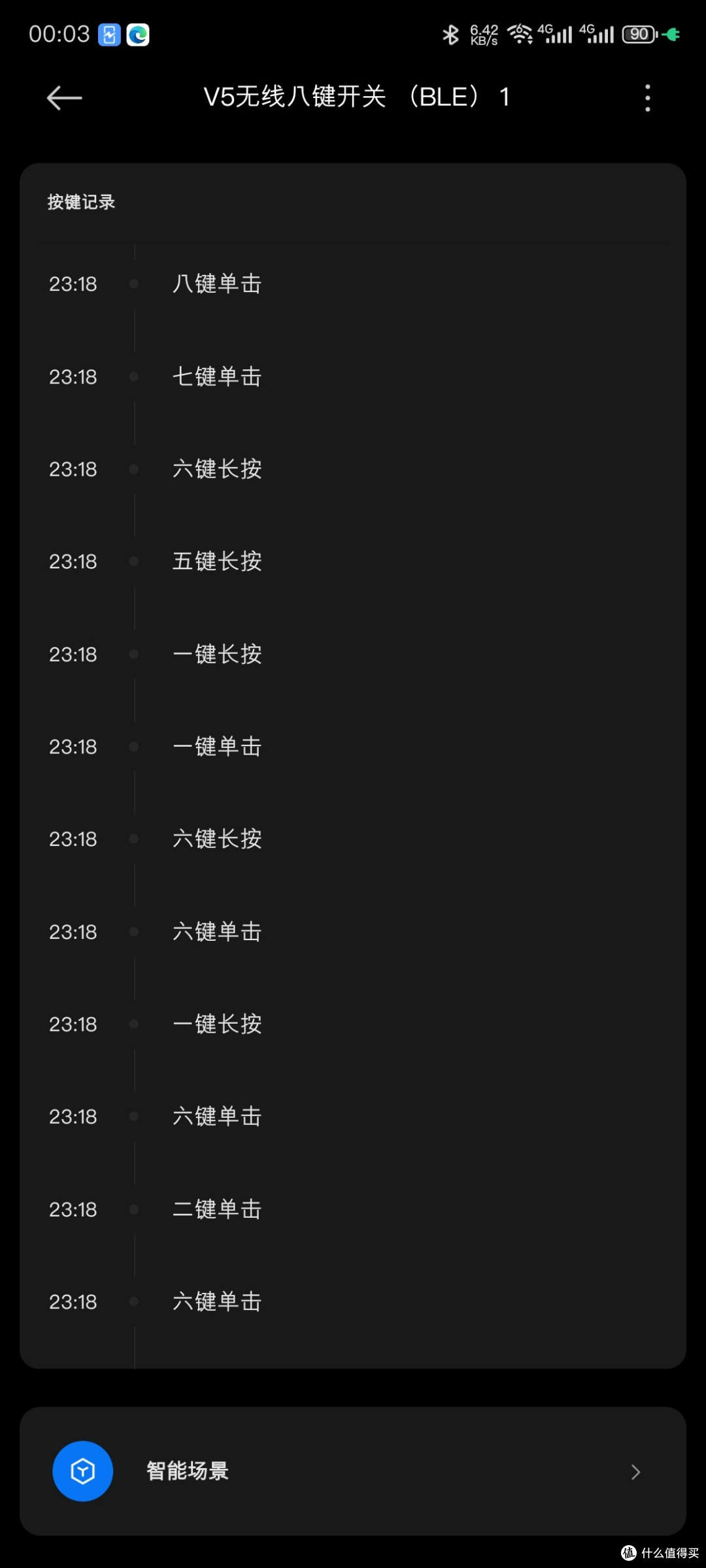

每一个按键都可以设置单击双击和长按，一共24种设置！
