光电开关.时间继电器.中间继电器如何控制一照到光电开关报警器就响的接线图?

源自知乎:李纯绪

02-19 10:08

针对如何利用光电开关实现光照即报警的需求,这里提供了一套详细的接线方案。通过结合时间继电器与中间继电器,能够精准控制报警逻辑,适合初学者直接参考电路图进行实操。

光电开关.时间继电器.中间继电器如何控制一照到光电开关报警器就响的接线图?智能速览

  • 光电开关分为对射、反射和可见光照射三种类型。

  • 电路设计中采用断电延时型时间继电器实现延时断开功能。

  • 报警触发后可选择是否加入自锁电路实现手动复位。

  • 电源配置灵活,支持交流220V或直流24V供电。

光电开关.时间继电器.中间继电器如何控制一照到光电开关报警器就响的接线图?精华内容

接线图的核心在于利用继电器的逻辑控制,实现光信号到报警动作的精准转换。

光电开关类型

常见的光电开关主要分为三种类型:对射式、反射式以及可见光照射式。对射式由独立的发光和接收单元组成,适合控制距离较远的场景;反射式将发光和接收集成于一体,通过远处的反光板工作,接线更少;可见光照射式则根据环境光线变化输出信号。选择时需根据实际检测距离和环境要求进行匹配。

延时报警逻辑

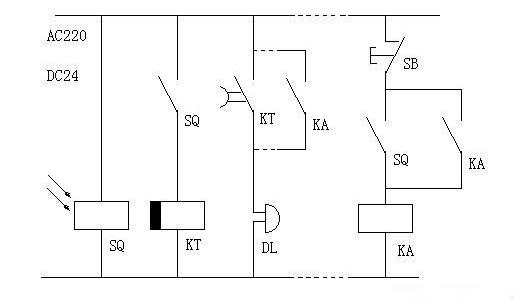

电路图中虚线部分设计了报警后的自锁功能,即报警触发后需手动复位才能解除。若不需要保持常鸣状态,可直接省略这部分电路。核心控制元件选用断电延时型时间继电器,其逻辑为:有光照时报警器立即启动,光照消失后报警器延时一段时间再自动断开,有效避免因光线短时干扰造成的误报。

电源选型说明

在接线时,电源电压的选择具有较高的灵活性。根据现场实际条件和设备要求,既可以使用交流220V电源,也可以选用直流24V电源。这种双电压支持使得电路能够适应不同的工业环境或实验室场景,初学者在搭建电路前应先确认继电器和报警器的额定电压是否匹配,确保系统稳定运行。

这套接线方案清晰地展示了光电开关与继电器的配合使用,有效解决了光照报警的自动化控制难题。掌握这种基础电路搭建逻辑,不仅能解决当前的安防需求,也能为后续更复杂的自动化控制项目打下坚实基础。
