iPhone Air手机内置钢壳叠片电池揭秘！

前言

本期拆解带来的是iPhone Air手机内置的钢壳叠片电池，这款电池为不规则形状外形设计，电池底部设有对应手机内部线性马达和连接器的让位设计，提高了手机内部空间的利用率，并提升了电池容量。

这款电池采用不锈钢外壳，标称电压为3.894V，额定容量为3149mAh，额定能量为12.263Wh。壳体通过激光打标印刷参数。下面电池交易网就带来iPhone Air手机内置钢壳叠片电池的拆解，一起看看内部的工艺和设计。

iPhone Air手机内置钢壳叠片电池外观

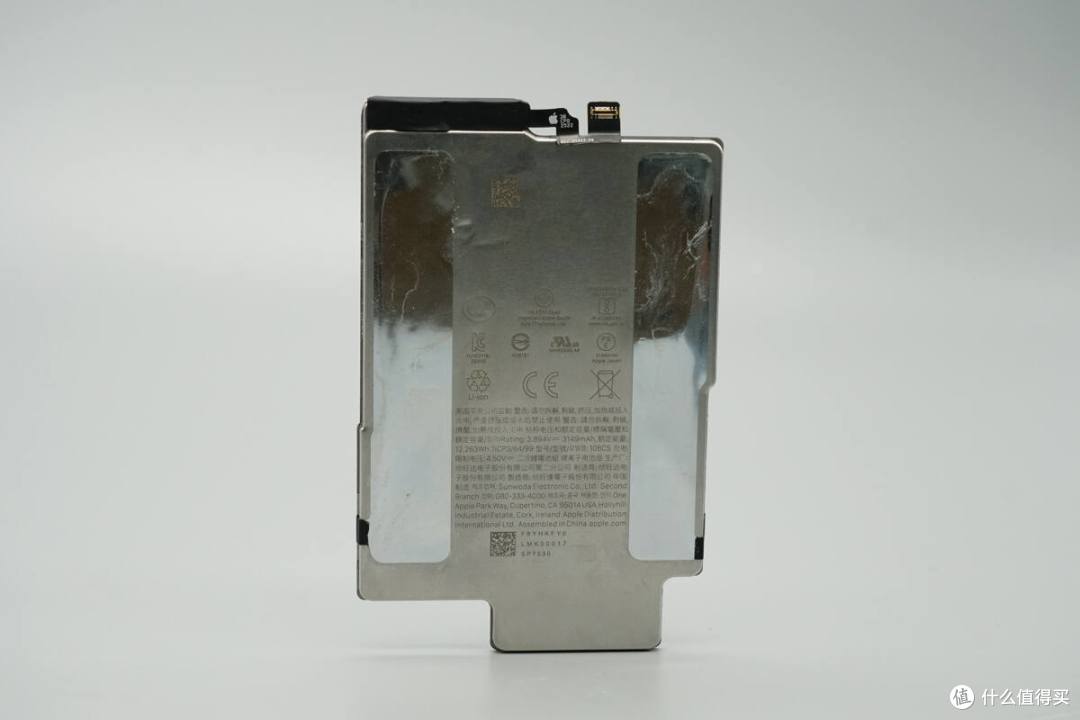

iPhone Air手机内置钢壳叠片电池采用不锈钢外壳，印有警告，参数和制造商信息。

电池另一面印有产品型号。

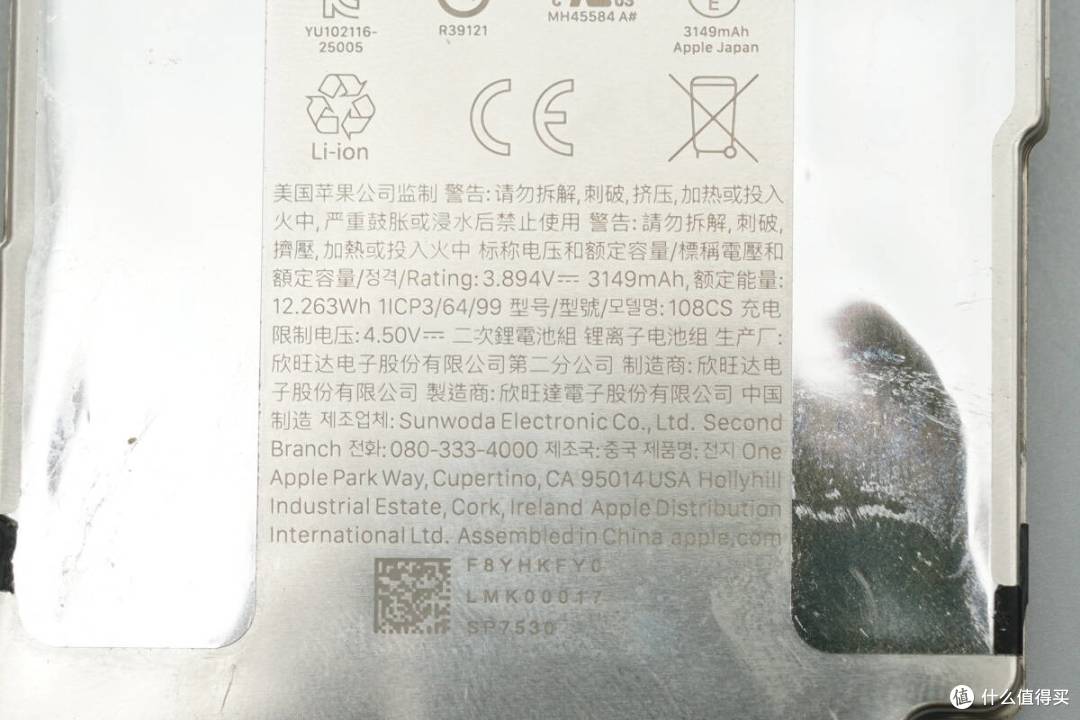

二次锂电池组

标称电压和额定容量：3.894V ⎓ 3149mAh

额定能量：12.263Wh

锂离子电池组

型号：108CS

充电限制电压：4.5V ⎓

制造商：欣旺达电子股份有限公司第二分公司

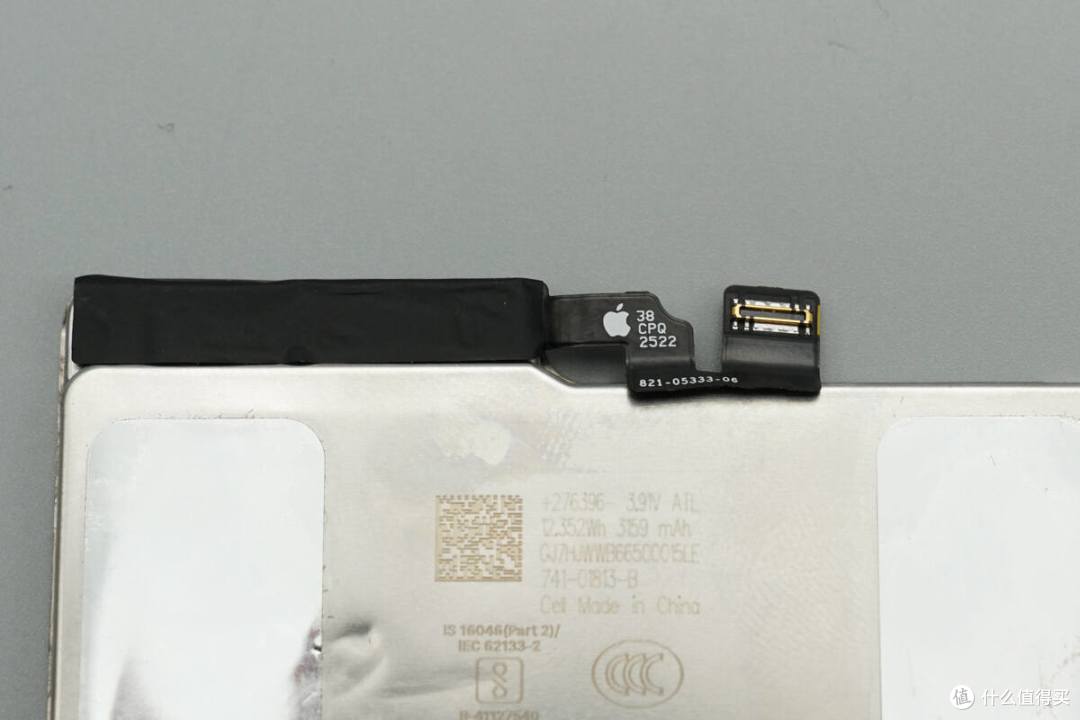

电池来自新能源科技，标称电压3.91V，额定容量12.352Wh，额定容量3159mAh。

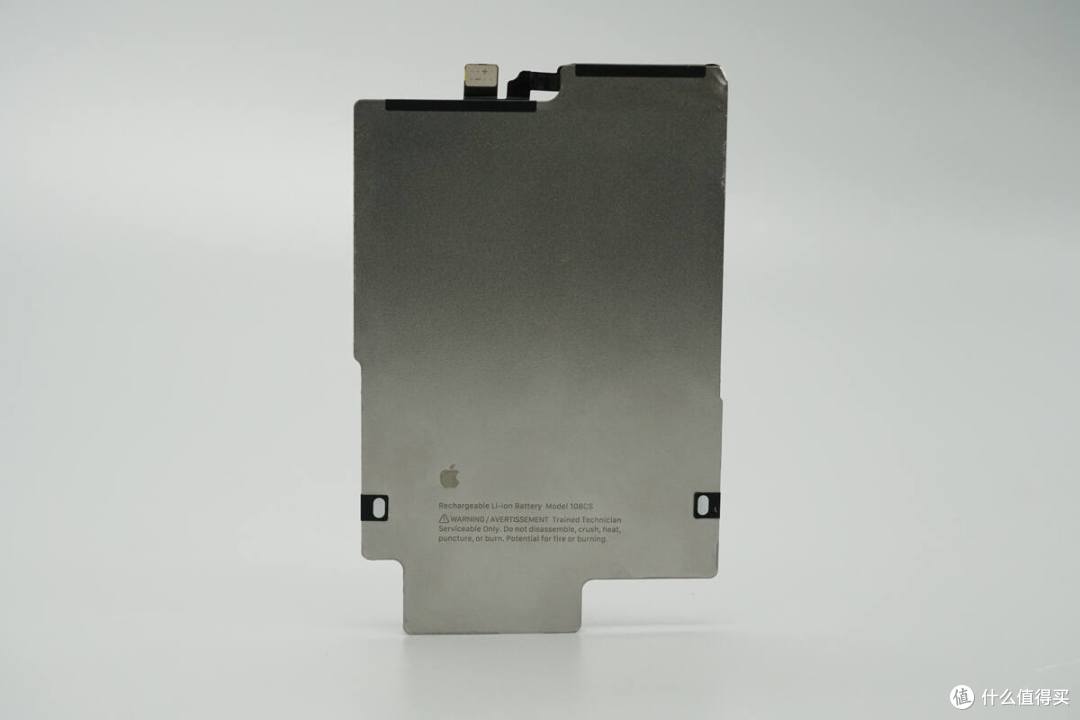

电池另外一面印有苹果标识和型号108CS。

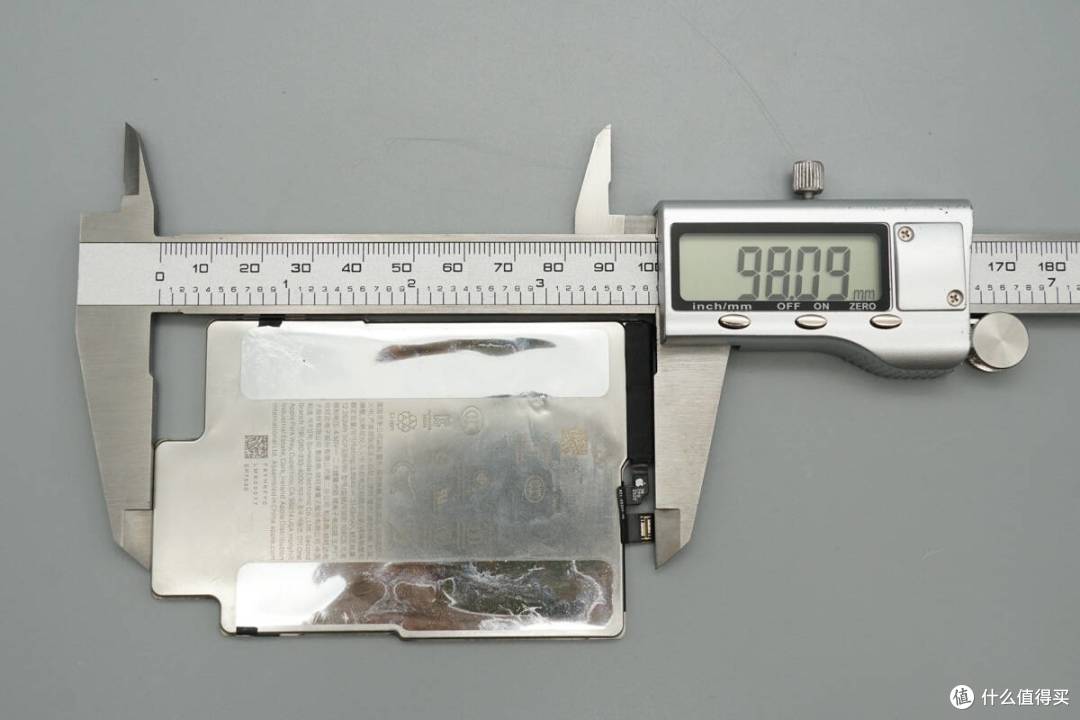

测得电池长度约为98.1mm。

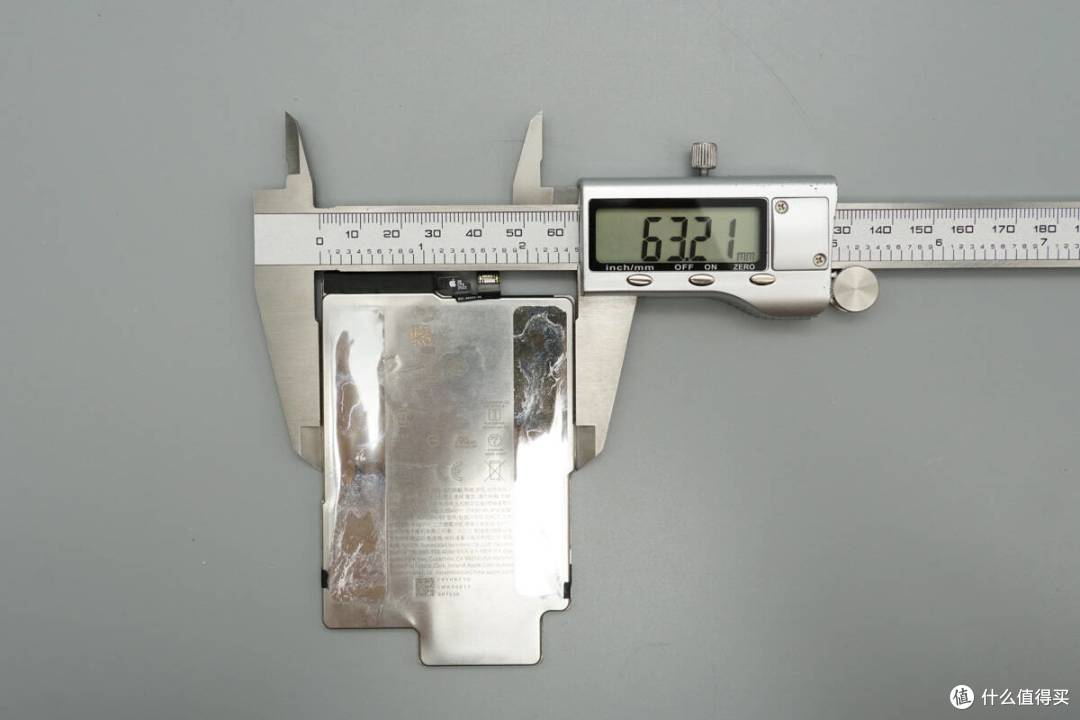

电池宽度约为63.2mm。

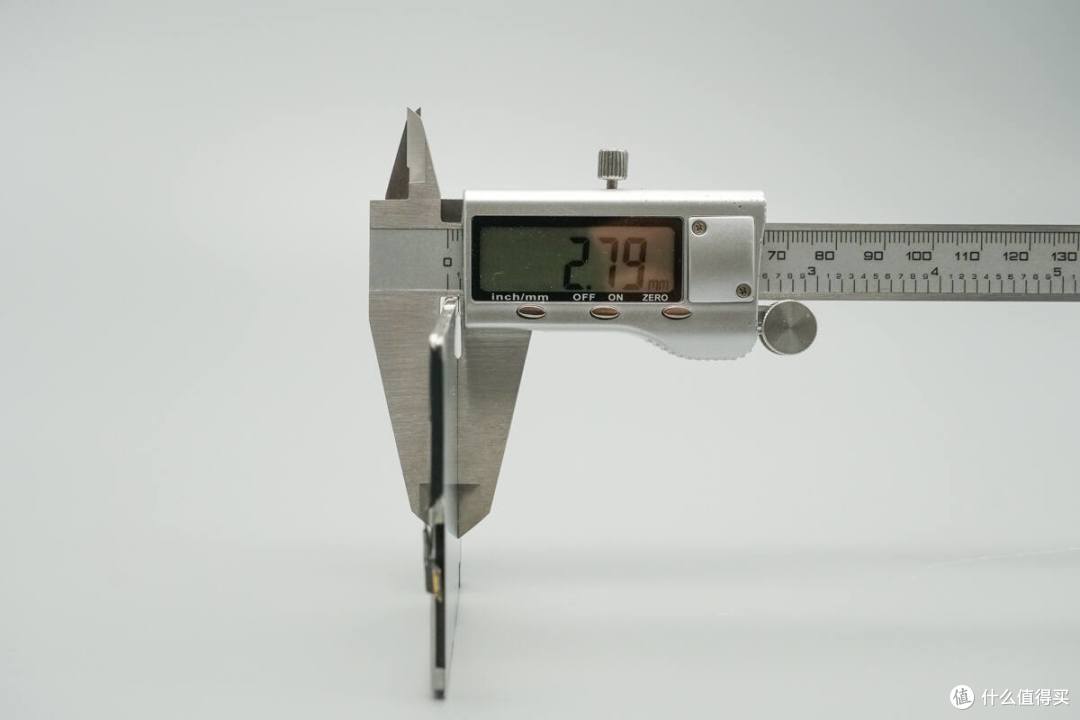

测得电池厚度仅为2.79mm。

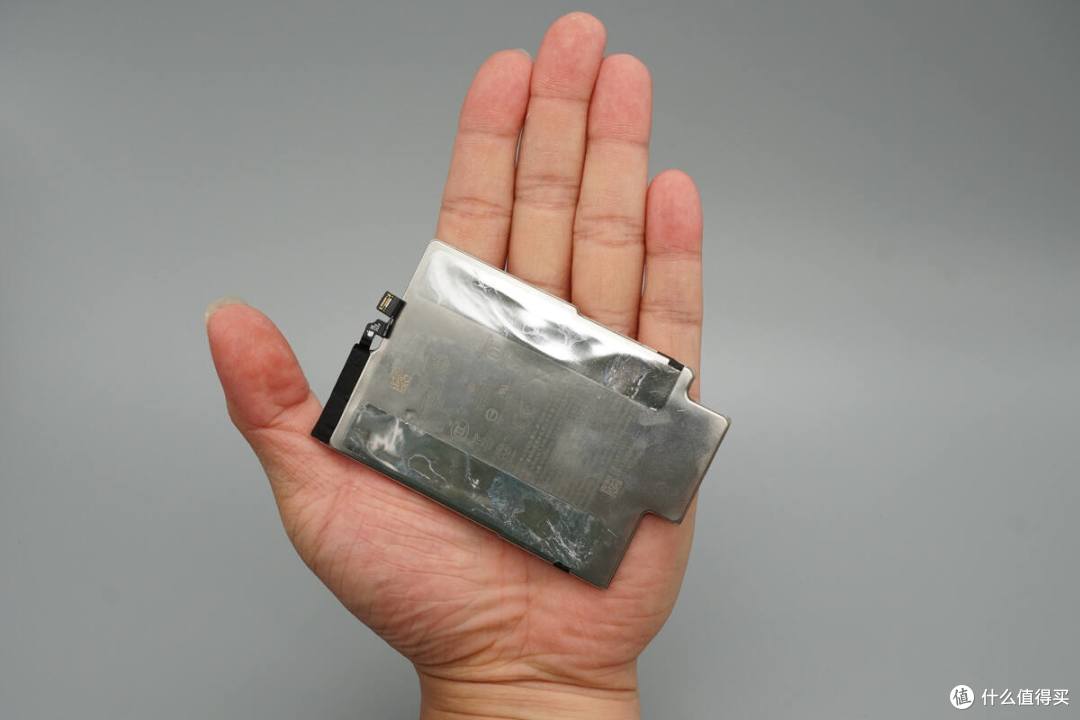

电池拿在手上的大小直观感受。

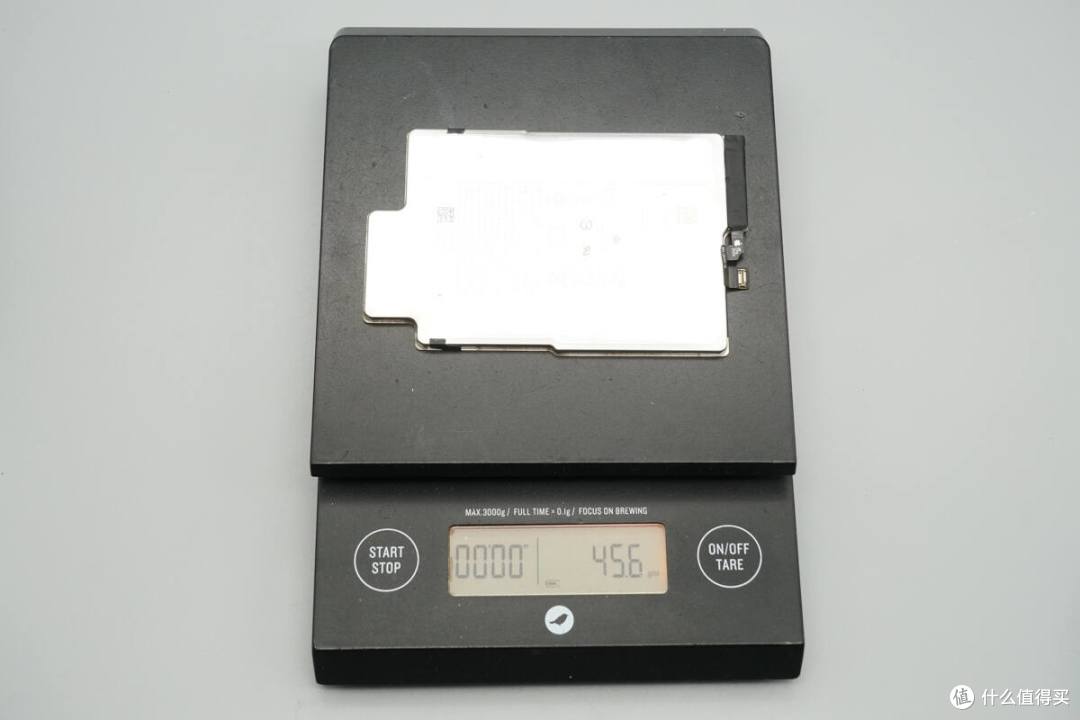

实测电池重量约为45.6g。

iPhone Air手机内置钢壳叠片电池拆解

电池侧面设有保护板，通过胶带粘贴绝缘。

电池保护板通过镍带焊接连接。

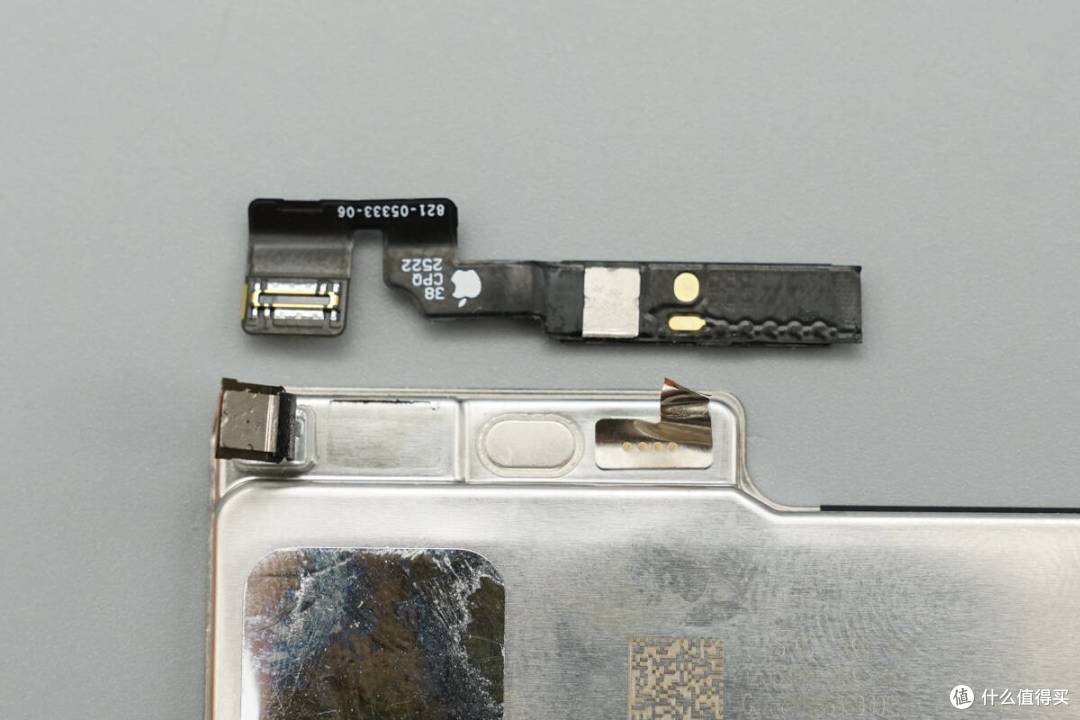

断开电池与保护板的连接。

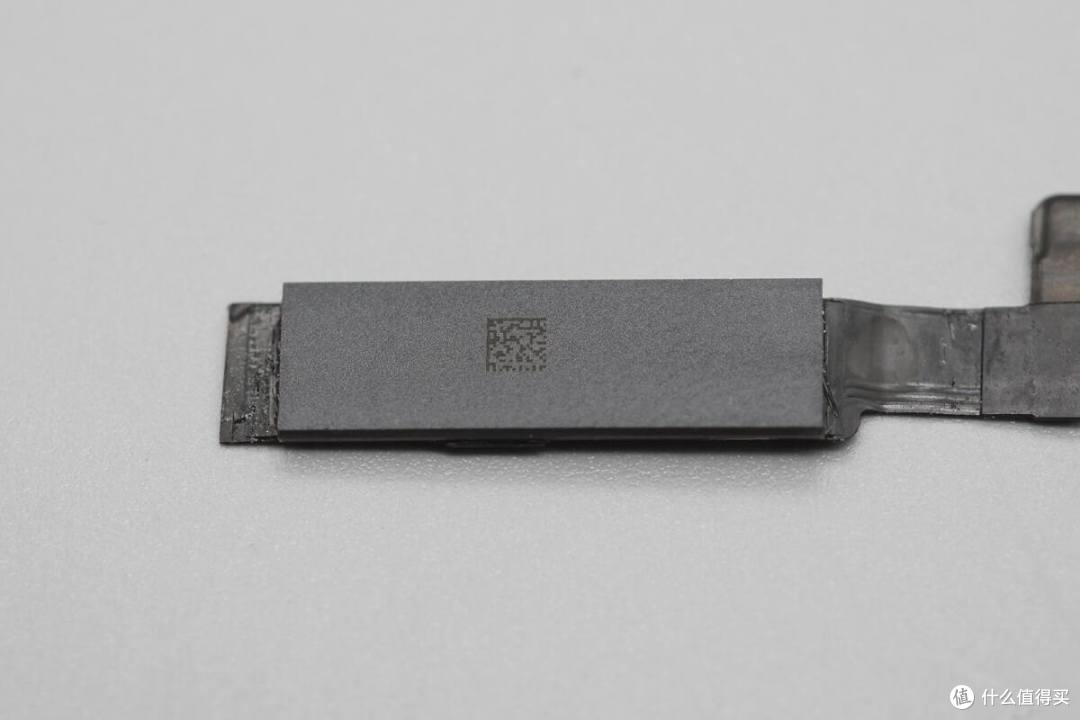

保护板使用一体化芯片焊接在排线上。

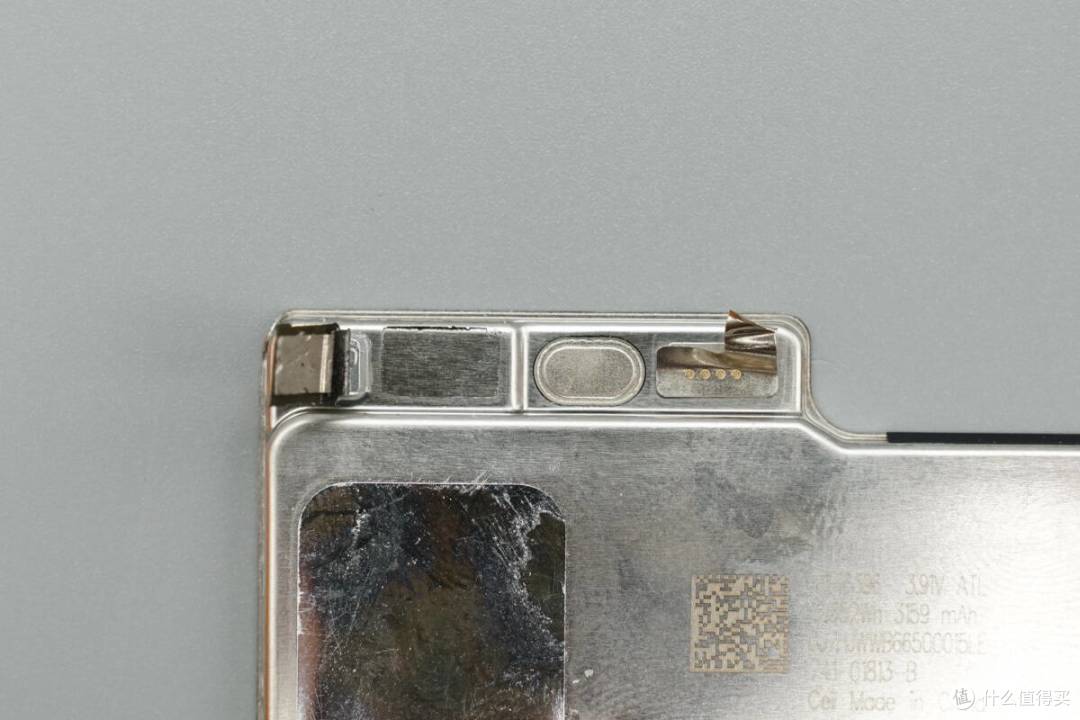

左侧为电池正极，与壳体之间设有绝缘密封垫圈。右侧负极直接点焊连接到电池壳体。

电池内部极耳粘贴高温胶带绝缘。

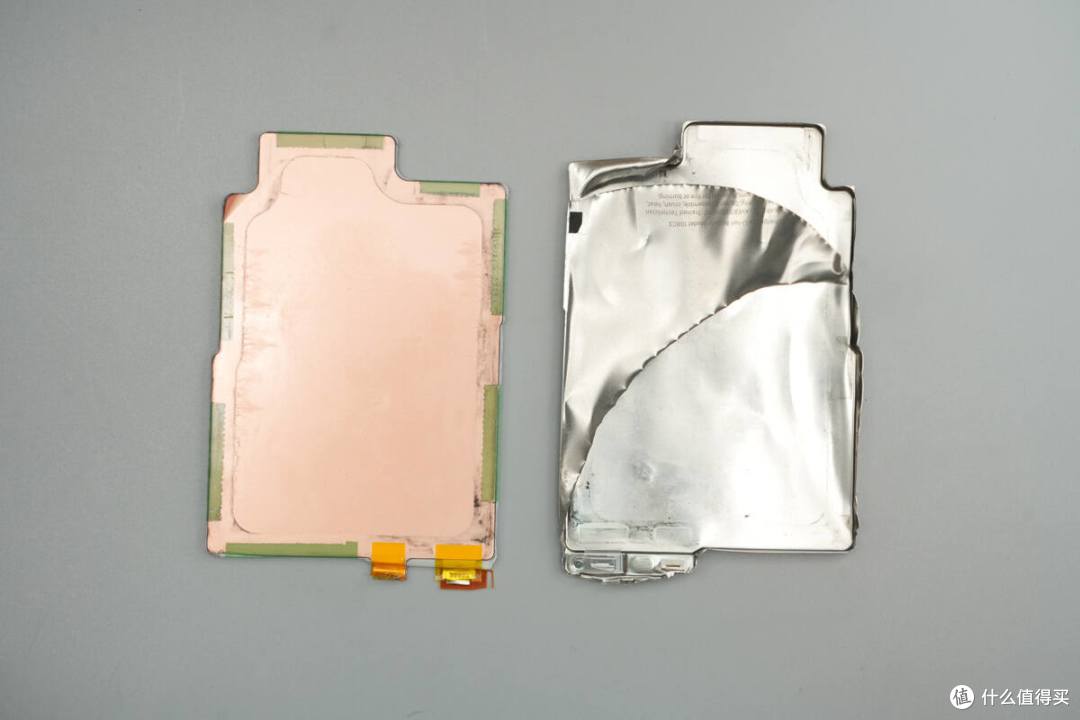

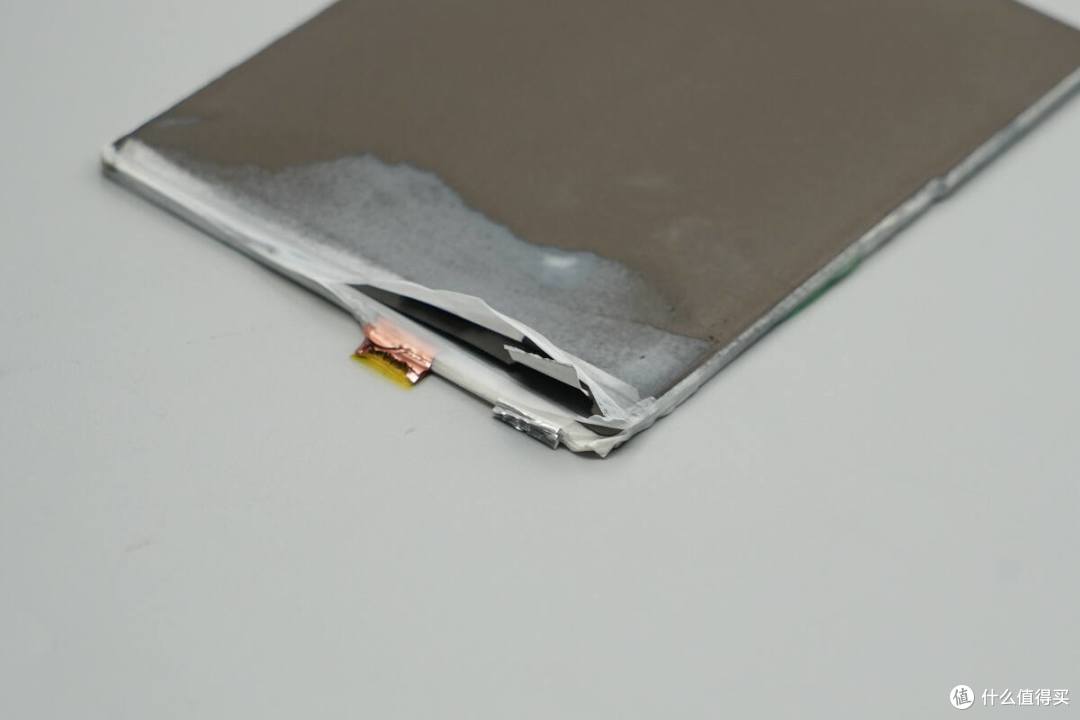

撕开电池不锈钢外壳，取出内部极芯。

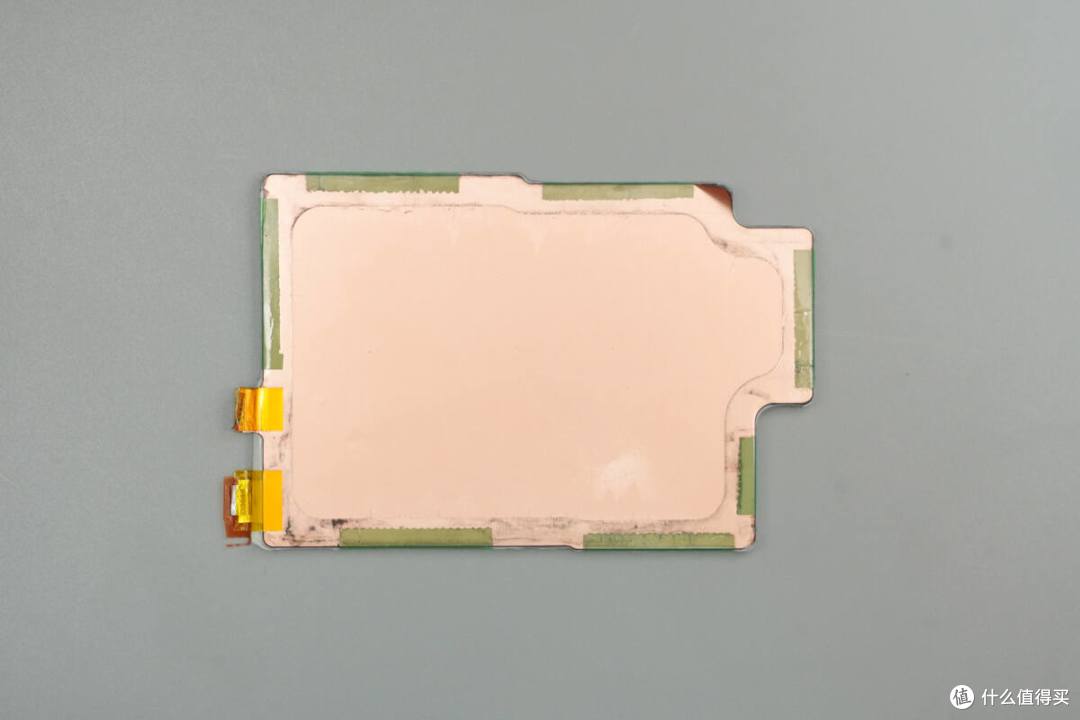

电池极芯外侧为负极铜箔，边缘粘贴胶带固定。

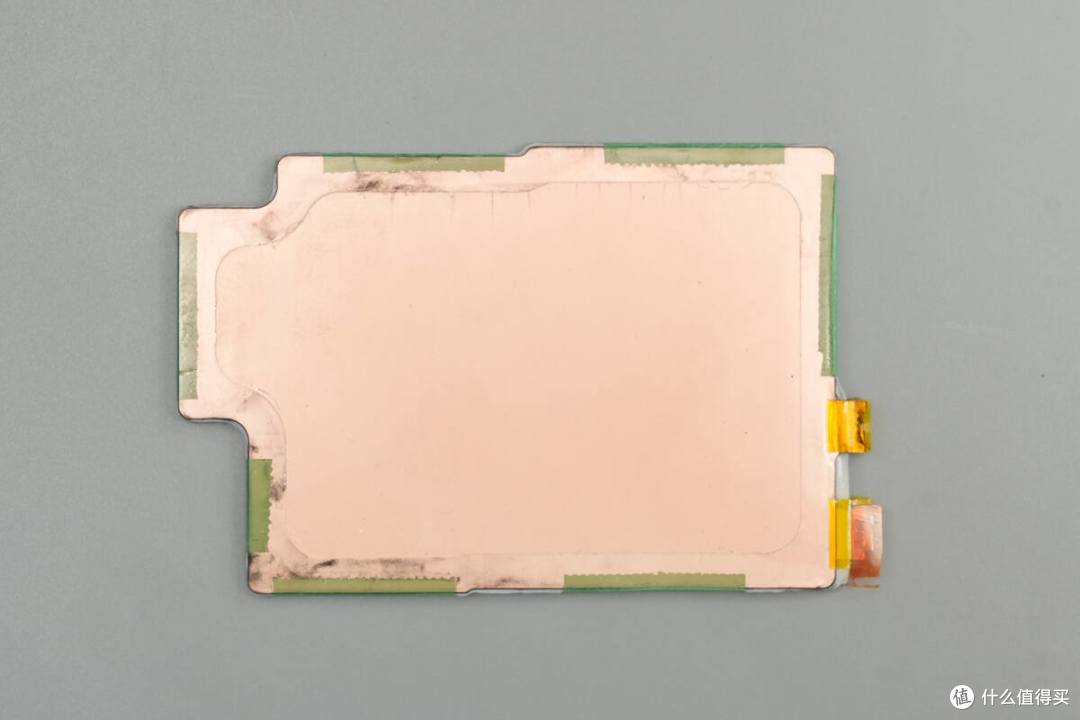

极芯另一面外侧也是负极铜箔。

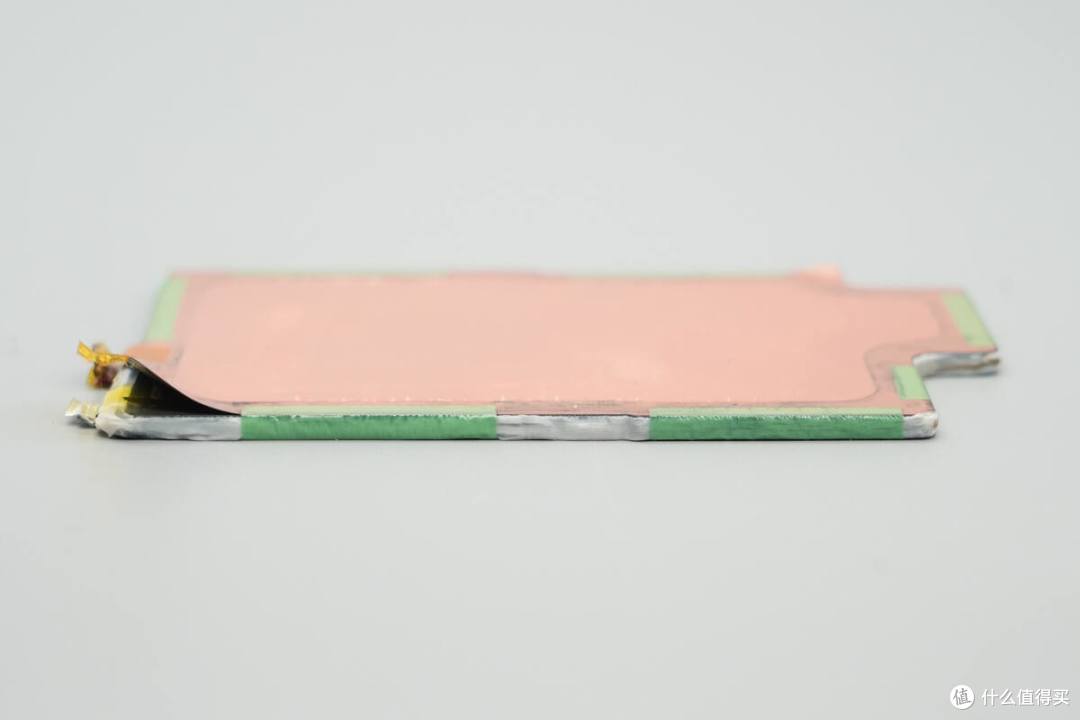

极芯侧面粘贴绿色胶带固定。

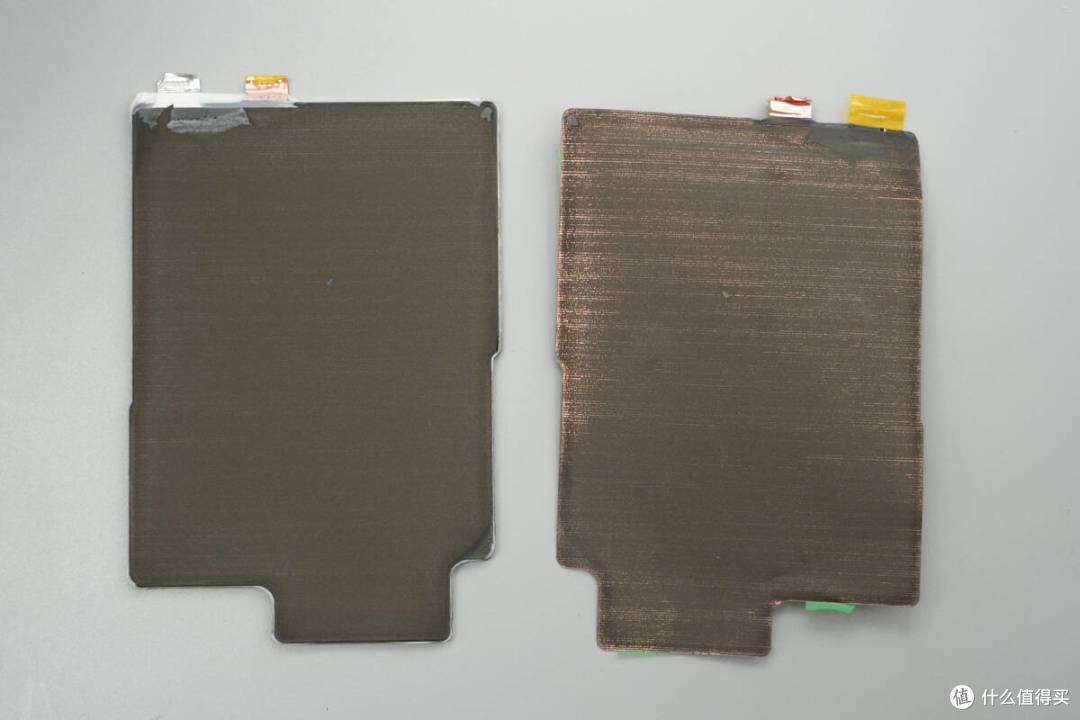

极芯内部极片一览，极片为片状叠片工艺，可做不规则形状，充分利用空间。图中右侧为负极极片，负极电极材料粘贴在极片上。

电池正极极片采用铝箔，负极极片采用铜箔。

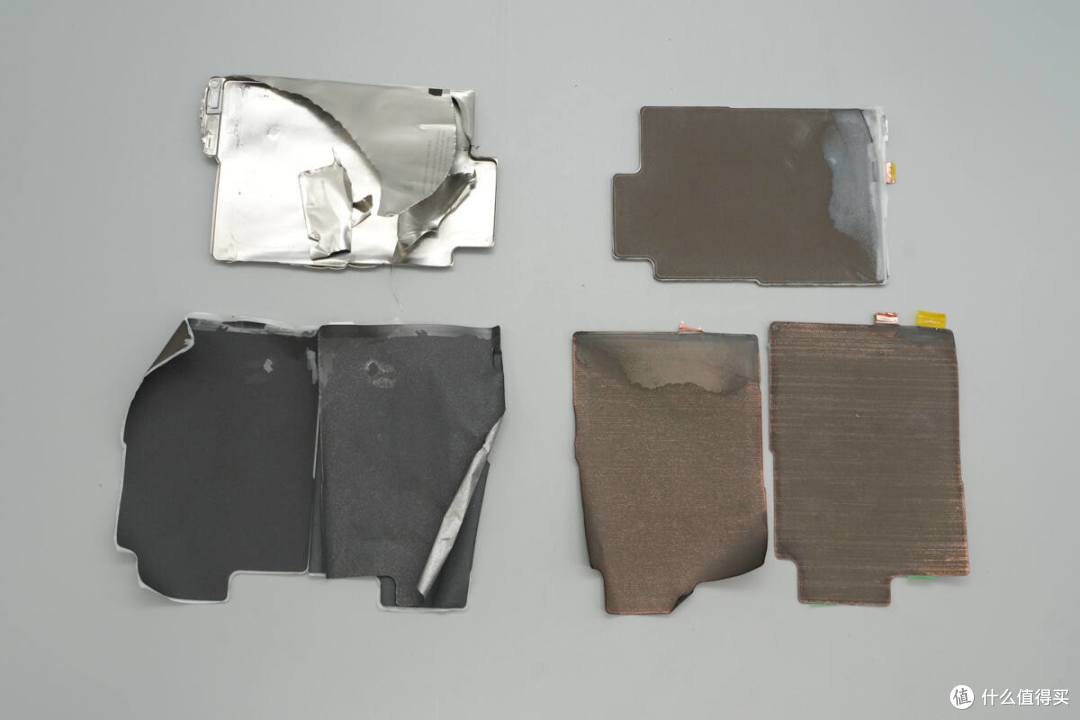

全部拆解一览，来张全家福。

电池交易网拆解总结

iPhone Air手机内部电池采用钢壳工艺，相比传统软包电池，提升了电池的机械性能和安全性，在手机不慎跌落时，能够为电池内部的极芯提供更好的保护性能，不易变形，不出现褶皱，提升用户的使用体验。

叠片电池使用片状层叠工艺，可根据手机内部空间设计电池极片形状，支持不规则形状设计，从而充分利用手机空间，优化空间利用率。叠片工艺中每一片电池极片都作为极耳使用，比卷绕工艺缩短电流路径长度，降低内阻，提升电池的快充能力。
