三菱FX5系列PLC作为FX3U的升级之作，在性能与功能上实现了显著飞跃。本文全面解析了其核心优势，从高速的内置功能到丰富的扩展模块，再到智能化的编程软件，旨在为自动化从业者提供一份清晰的选型与应用指南，帮助更好地理解与应用这款紧凑型高性能控制器。
智能速览
FX5系列是面向中小型场景的紧凑型高性能PLC，是FX3U等经典系列的全面升级。
CPU模块内置以太网、高速脉冲输出及模拟量I/O，支持多种工业网络与高精度控制。
提供从I/O、模拟量到定位、网络的丰富模块阵容，具备强大的灵活扩展能力。
采用GX Works3编程软件，支持图表化操作与多语言，大幅提升了工程效率。
精华内容
要充分发挥iQ-F系列的潜力，需深入了解其硬件架构与软件生态。下面将从核心功能、扩展方案和编程实践三个维度展开详细说明。
强化的内置功能
iQ-F系列CPU模块集成了强大的功能以适应各种控制需求。全系列标准搭载以太网端口，支持CC-Link IE Field Basic网络，可便捷连接伺服、变频器等设备。定位功能表现突出，晶体管输出的FX5U/5UC机型支持4轴独立200Kpps脉冲输出，启动时间仅需20us，满足高速定位需求；FX5UJ机型也支持3轴200Kpps脉冲输出。此外，FX5U机型还内置了12bit精度的2路模拟量输入和1路模拟量输出，分辨率为2.5mV，为小型设备提供了成本效益高的模拟量控制方案。
灵活的模块扩展

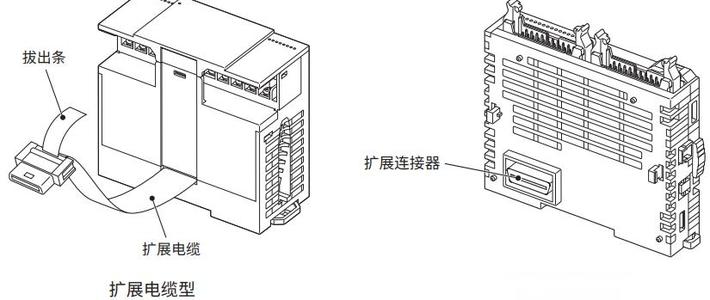

当本体功能无法满足需求时，iQ-F系列提供了丰富的扩展模块。I/O模块分为扩展电缆型和连接器型，可灵活增加IO点数。对于更高精度的模拟量控制，专用模拟量模块可提供最高125μV或500nA的分辨率。在定位扩展方面，新型高速脉冲定位模块优化了操作流程，避免了FX3U时代繁琐的缓冲区读取，但仅适用于FX5U和FX5UC机型。网络模块同样阵容强大，支持CC-Link、以太网、MODBUS等多种工业总线，方便构建分布式控制系统。
智能化的编程
iQ-F系列使用GX Works3作为其编程软件，相较于上一代GX Works2，智能化和易用性大幅提升。软件支持直观的图表化操作与模块配置，通过模块标签和功能块（FB）技术，用户只需选择即可快速完成编程。GX Works3还能集成伺服放大器的参数设定与调整，简化了系统调试过程。编程语言方面，它全面支持梯形图、结构化文本（ST）和功能块图（FBD），为不同偏好的工程师提供了灵活的选择。
三菱iQ-F系列通过硬件性能的强化、扩展能力的丰富以及软件的智能化，成功构筑了一个高效且易用的自动化控制平台。无论是新项目选型还是旧系统升级，它都提供了一个兼顾性能与成本的可靠方案，值得工程师们深入探索与实践。
