YK-Lab两款新表简测之二：YK003C

前言

当初YK003C刚出来时首批几十个表我就抢到了一个，但不多时出现一个惊天大问题：公头太容易弯了，但可以通过补锡来解决，可是我这种手残党一下子把…

最近被群友修好了的它凯旋归来，但带来的却是电压高0.0023V电流大0.0065A的问题…

来不及校准赶紧写完了就是吧

一、外观

YK003C在外观上与其它同类产品相当不同，USB-C公母口24Pin全针支持USB3.2Gen2*2及以上数据传输，中间是1.14” IPS高清显示屏分辨率240*135像素，中框设计相当有趣上下蓝色PCB夹住中间两个塑料支架形成全包外壳，波轮左边的也是USB-C母口用于连接电脑。仪表总长约51mm 宽22mm 高10mm，其实还可以做得更薄，但是妥协了中框…

二、评测

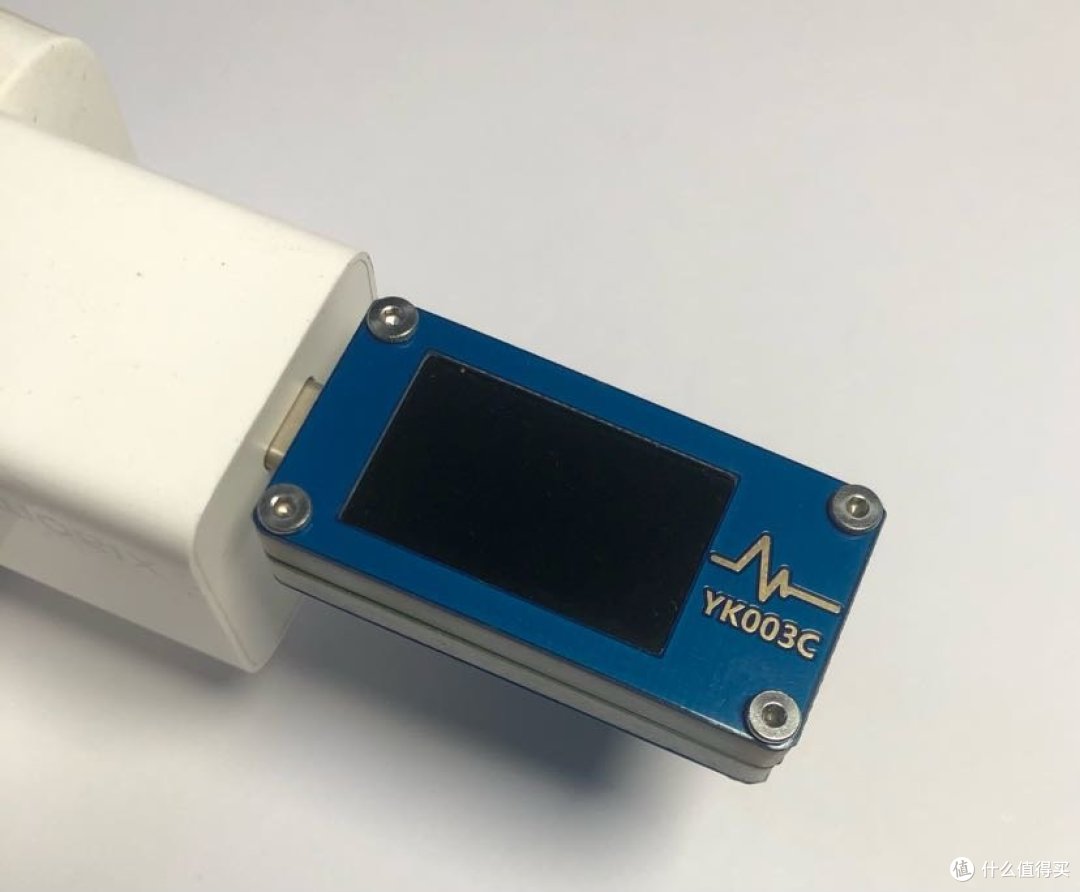

插上供电…咦怎么不开机？

按按波轮，发现开了机：

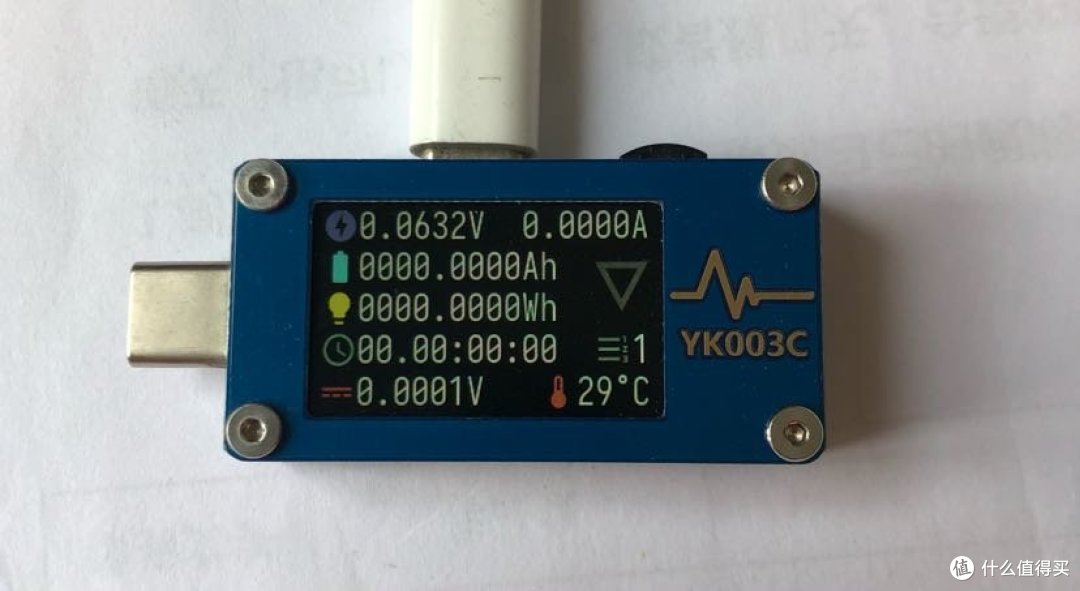

主界面1，电压电流容量能量blabla

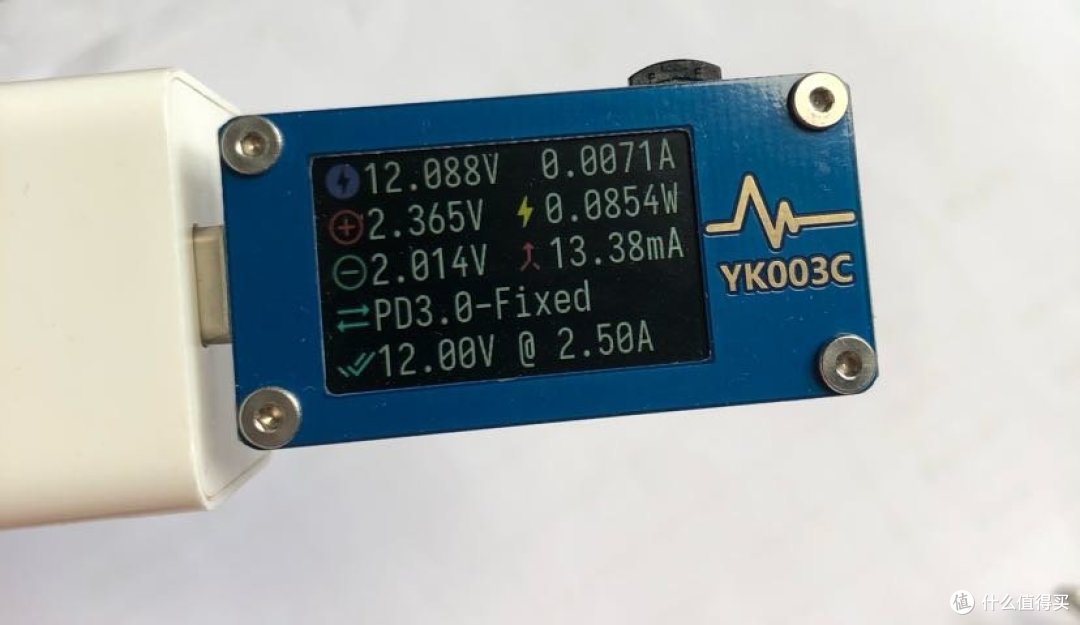

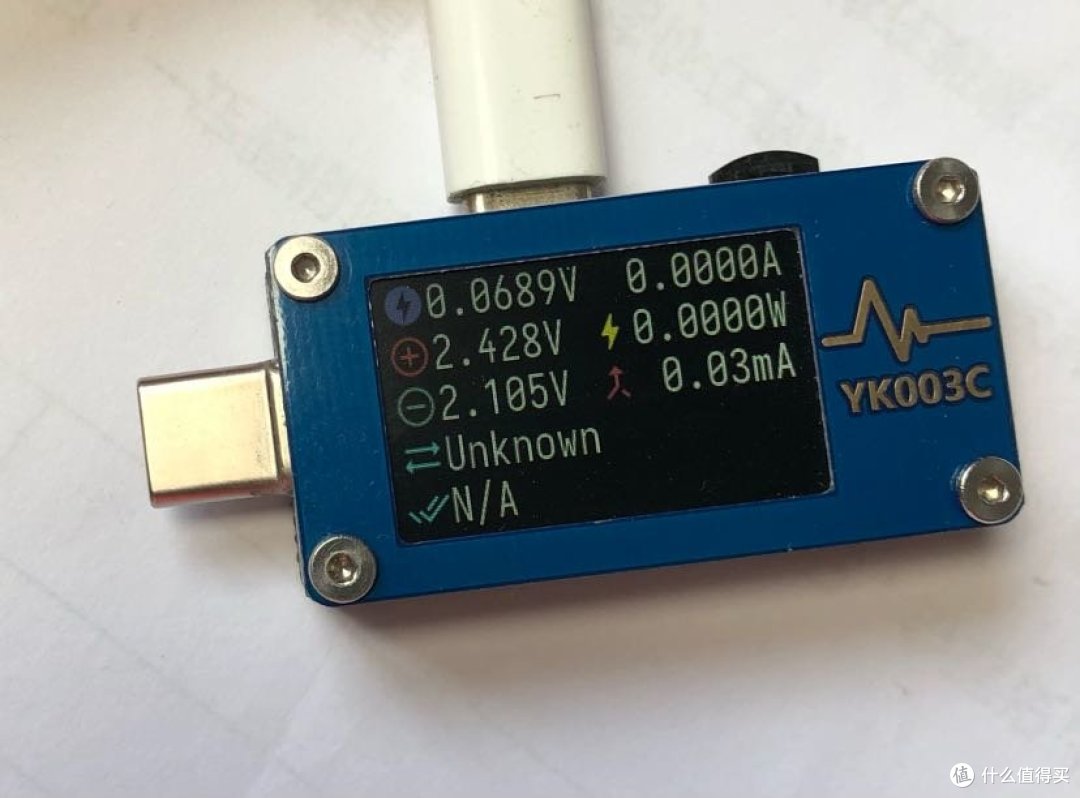

主界面2，电压电流功率D+D-一大堆

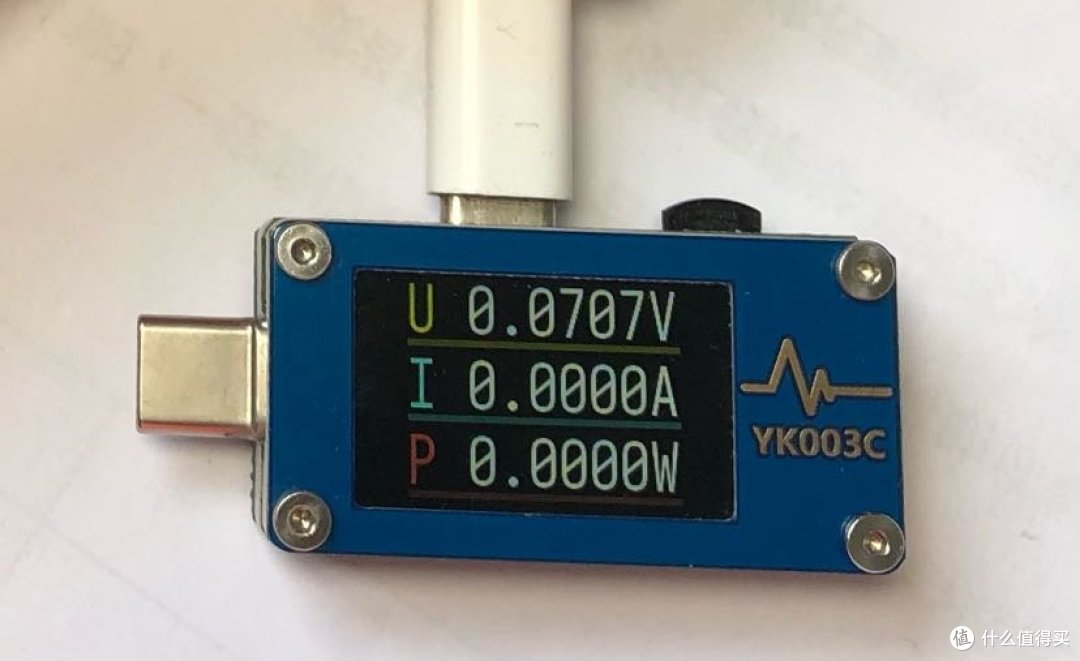

主界面3，大字体显示电压电流功率

既然是CC表一定有双向测量，先试母口输入：小米65W自带线充电器ADC6501TM充小米移动电源3的USB-C，电压9.01V电流1.93A功率17.44W

公头插入苹果18W充电器，换一个界面，8.99V1.95A17.57W，协议为PD2.0固定电压，PDO为9V/2A

值得一提的是PD协议为直接抓包显示PDO，下文将详细解读。

当然还可以测试苹果手机快速充电，正在拍照写文章的iPhone X，用苹果18W充电器充电，电压9V电流1.94A功率17.46W达到手机最大充电功率。

还可以用OTG转接头测试A口设备充电，例如使用USB-A to Lightning线的iPad

试一下左短按，结果发现没有菜单，直接进入快充触发

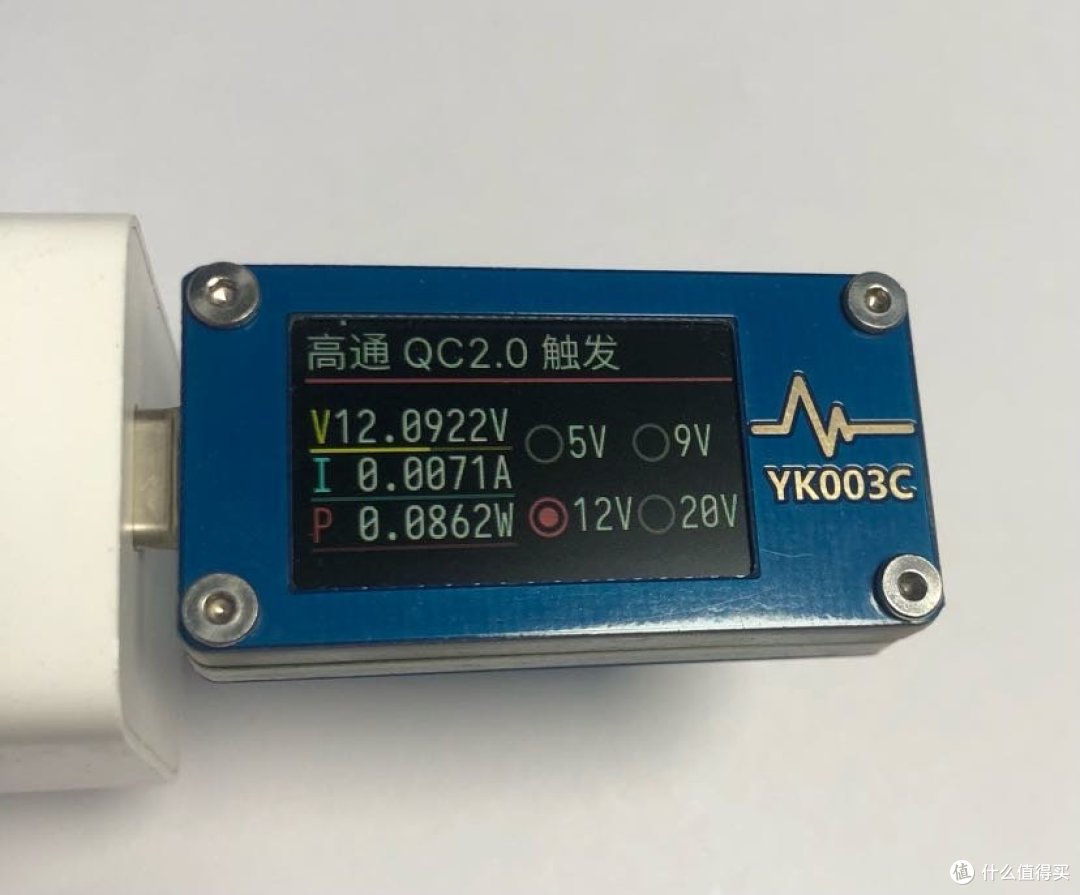

选择QC2.0尝试，正常

挑战VOOC触发，使用Shizuku的软件Dash线缆功能配合测试，完全正常

当然你如果想测试PD它会显示连接超时

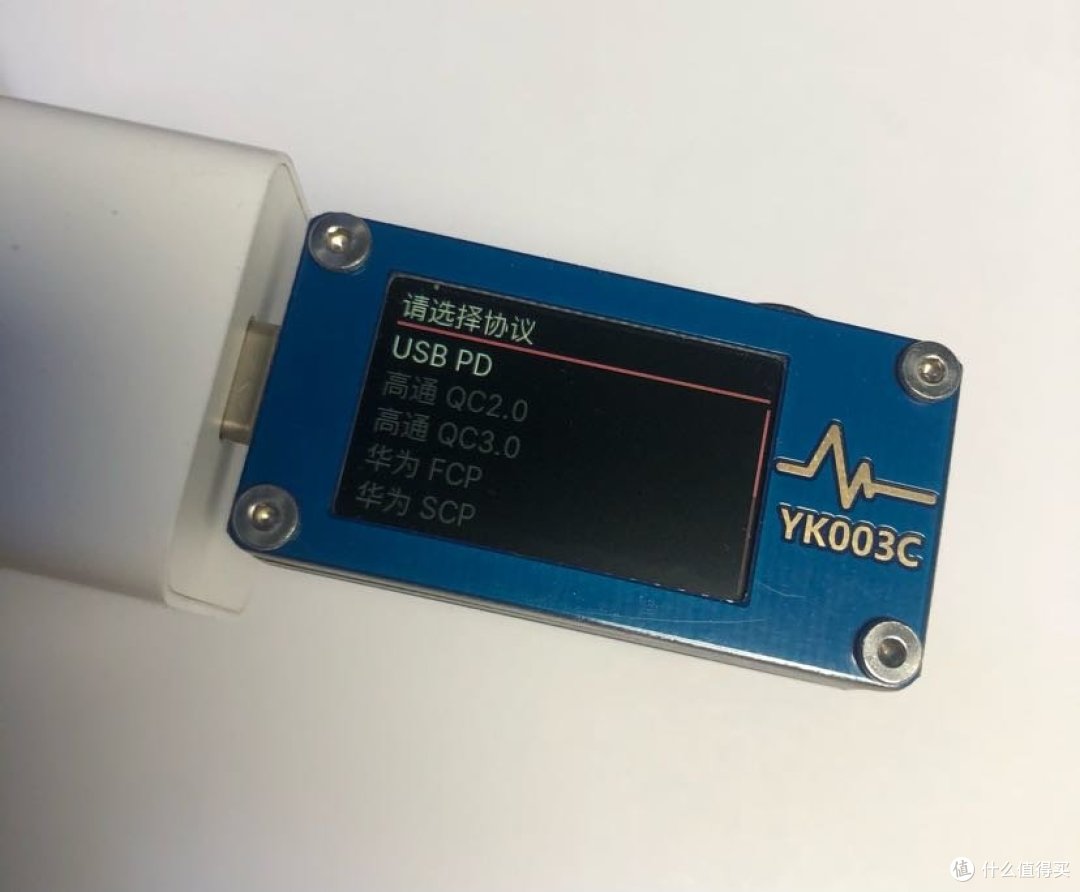

这时你需要把它先拔下来再插上，选择进行PD触发

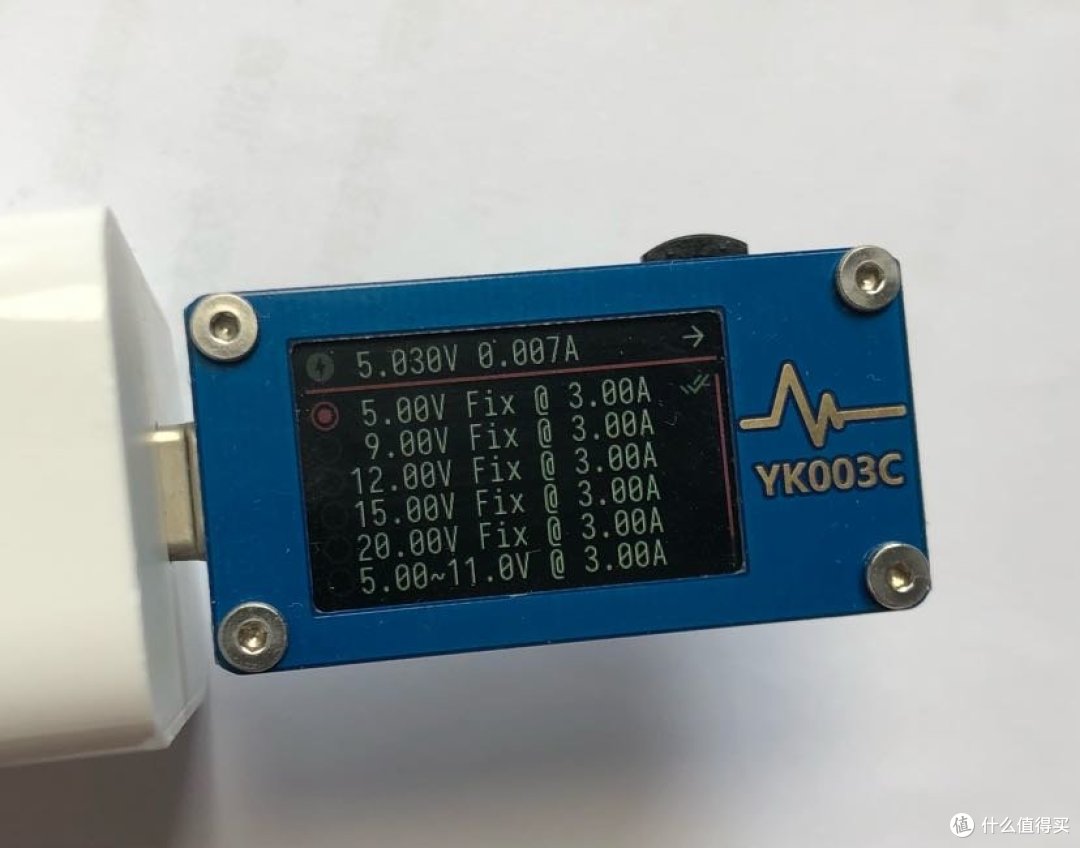

接着会罗列出来支持的PDO

然后触发即可

顺道再说说这个协议显示

显示PPS电流电压对于这种仪表来说应该很棘手，0.02V精细调节但是电压随着负载的变化上升或者下降，于是很多同类型的东西把这个功能干脆利落地取消了。然而YK003C准确地显示出来现在的档位，咨询开发者后发现为使用PD监听功能实现，显然是首创。

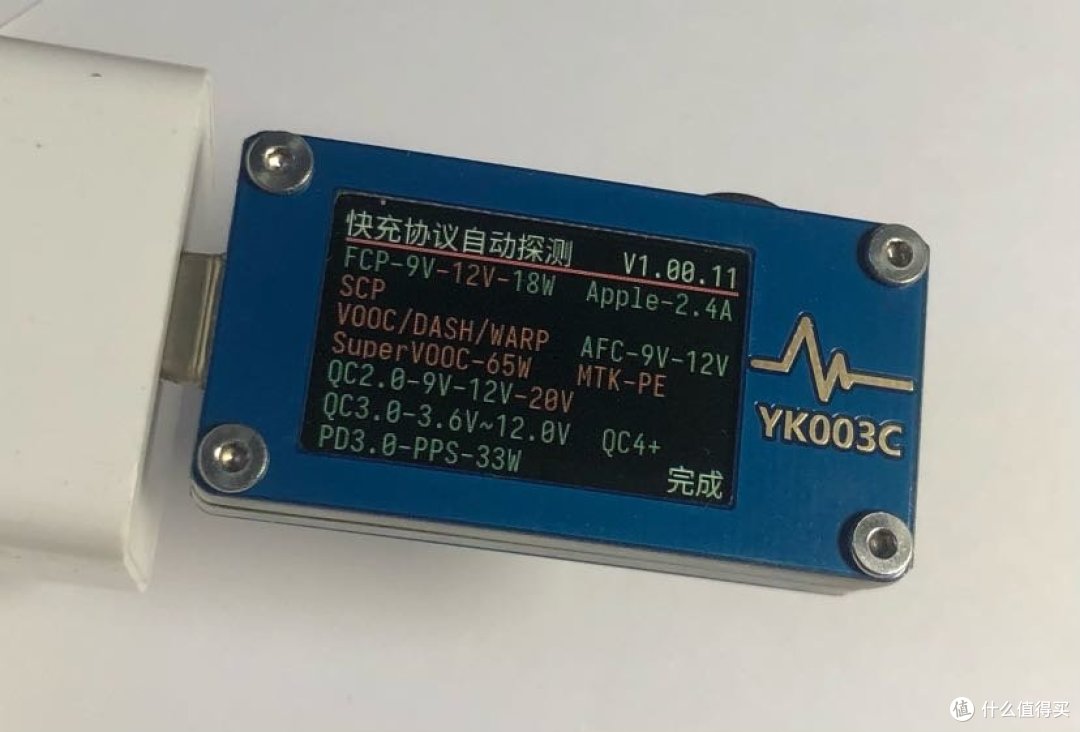

再试左长按，发现是快充检测

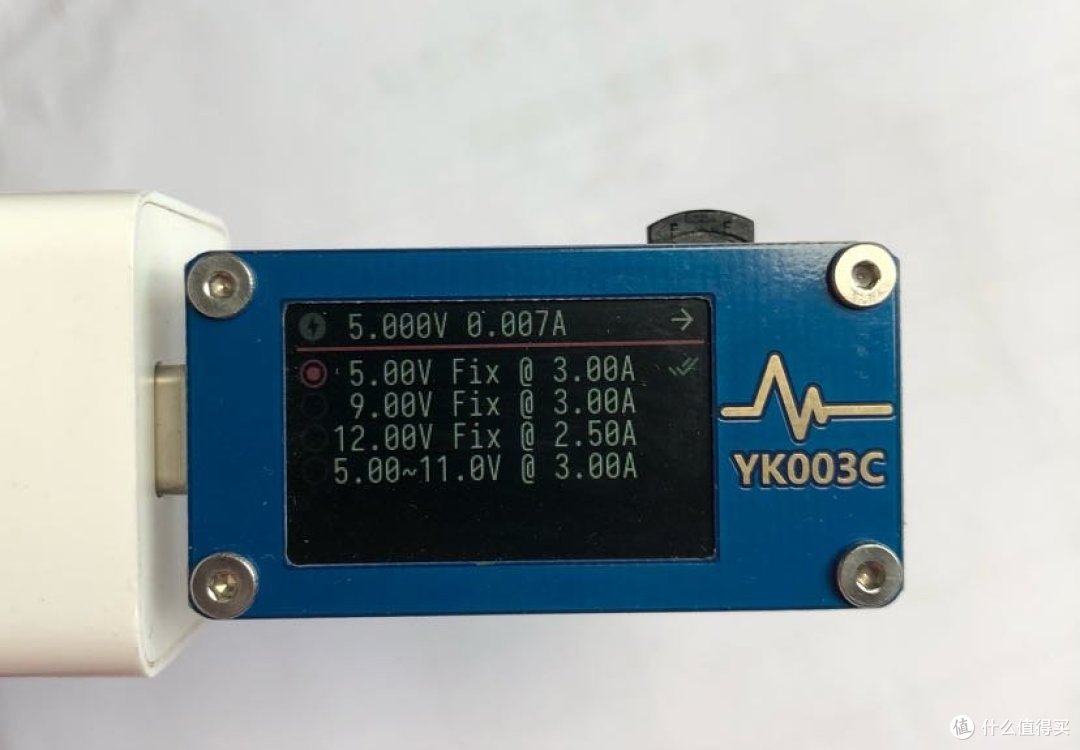

小米33W GaN充电器支持协议如下

表头似乎还支持联发科PE检测，小米2C的其中一个USB口支持MTKPE+1.1，尝试检测协议，发现电流波动完全符合MTKPE的握手过程，正确触发MTKPE+1.1



对了，使用YK003C检测大功率C口充电器协议或PDO时最好连上一根5A C2C线以获得准确数据，例如获取小米AD651P的PDO报文时，如果直接连在充电器上将无法显示5A PPS

当连接紫米5A C2C线后即可读出20V3.25A和5-11V5A两个电压档位。

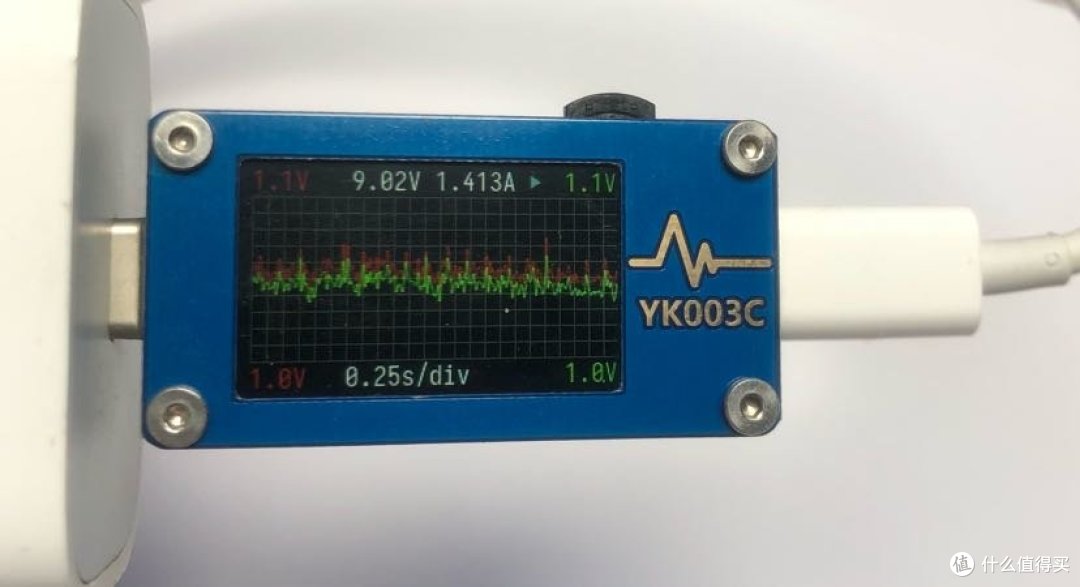

试一试右短按，哦，示波器居然挪这里来了。

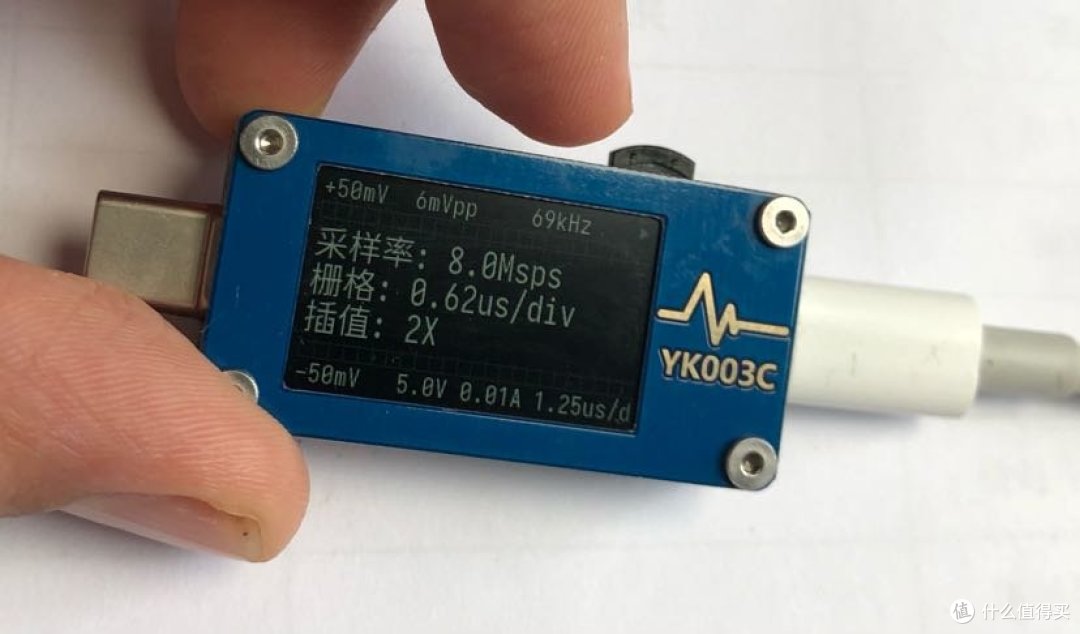

调整一下采样率，竟然达到了恐怖的8Msps，即800万次每秒！要知道Shizuku 3.2Msps的采样率已经很恐怖了但是YK003C上直接翻了一倍还多！

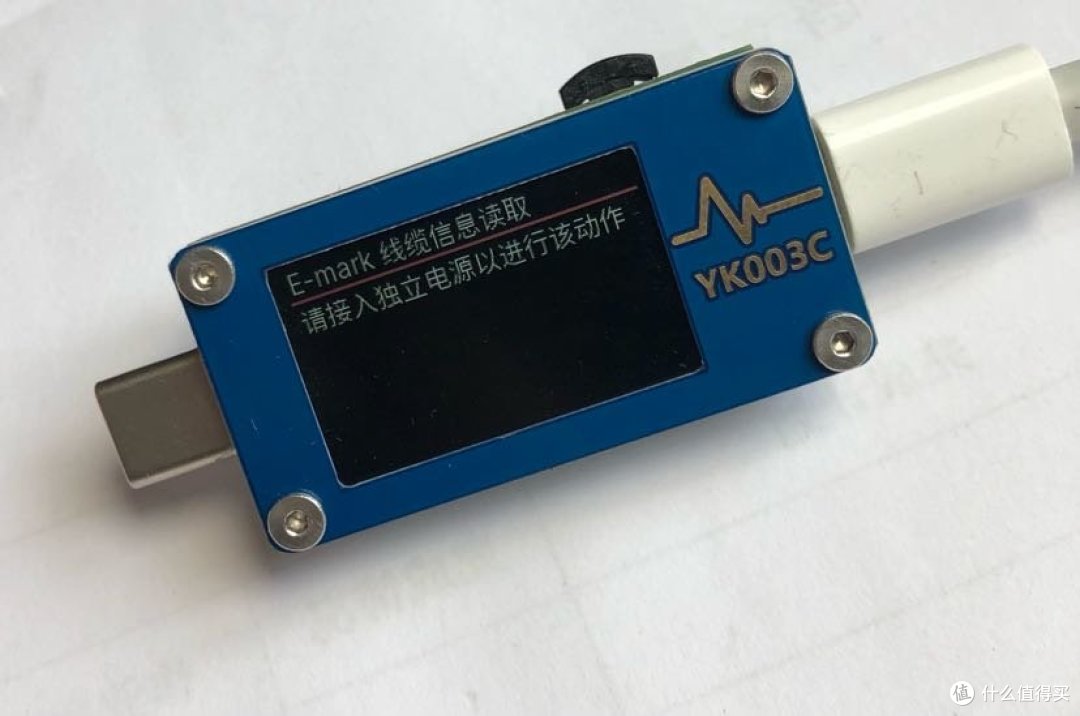

右长按，奇怪的界面又增加了

就听它的，插上独立电源

插上紫米5A C2C线，20V5A USB2.0 2b01都显示出来了

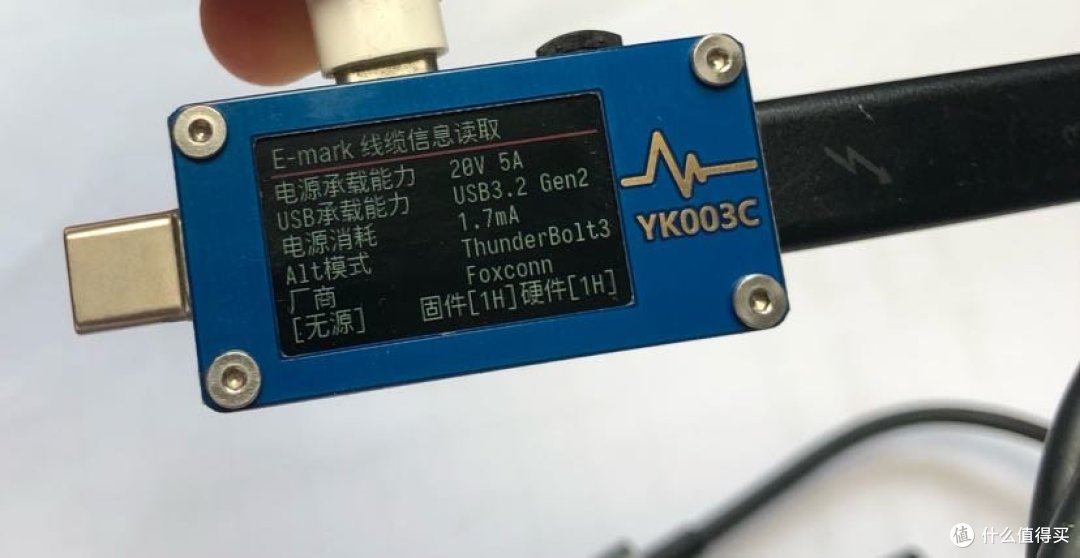

插上雷电线，正确识别ThunderBolt3

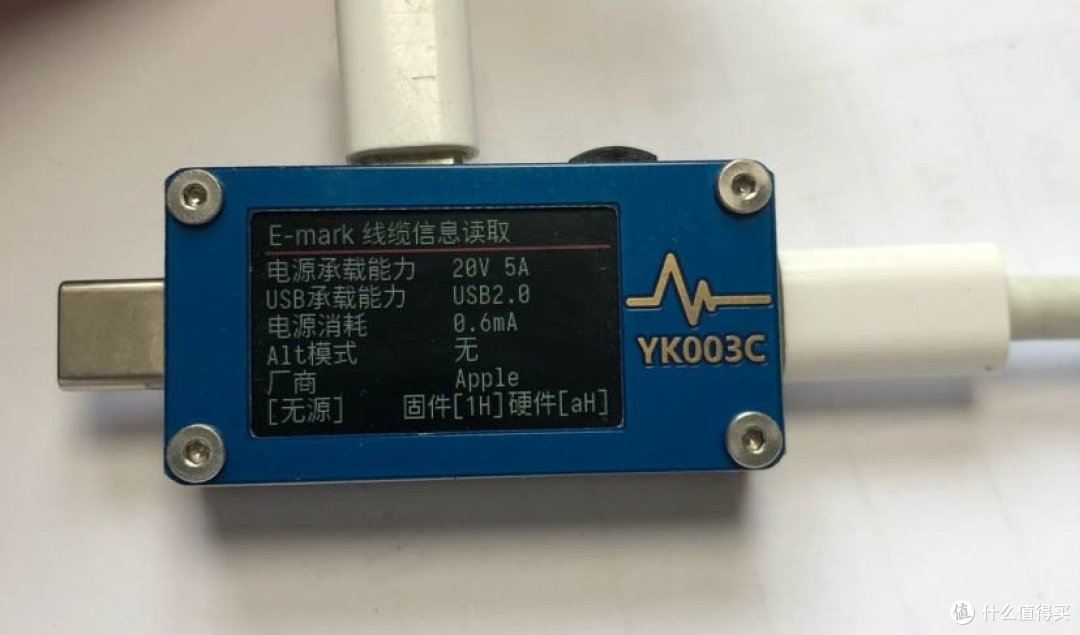

苹果5A线，正确显示出了厂商Apple

主界面双击中键进入电压电流波动界面

和大表一样，长按中键进入D+D-波动界面

但是最大采样率只有40sps

主界面长按中键进入设置菜单

进入杂类功能结果居然只有一个苹果充电器数据读取

插上苹果18W充电器读取其数据，顺便说一句要是连接超时换一面试个十次八次就行

三、小结

套用Shizuku的评价：

YK003C可能是目前同类产品中最牛的一款，尤其是自带PD监听和IPS显示屏，总的来说，它保持了与类似竞品差不多的售价，但性能和特色突出，建议大神入手。

缺点嘛…大贵

全部拆解完毕，来张全家福。
