进阶党的备用机、小白的入门机?测评YK-Lab USB表之Kotomi Pro
前言
祖传开头了,每篇文章我都要写一段。
这次终于不是什么废话了。2022年5月,我遭遇到了一个危机:评测钢13充电宝半路上缺了个表。钢13是支持三个接口输出的,而我这只有两个表。这可咋整?必须是一款A口的表,但还需要Type-C母口以便转接。找了半天 ,发现yk出品的Kotomi系列有三个符合要求的:本次主角Kotomi Pro,老一些的Kotomi+和Kotomi Premium(Power-Z KT001)。其中K+虽然具有Type-C接口但是只有一个,而且不带PD通讯;而K Pre又太贵伤不起。最后我折中选择了K Pro。
Kotomi Pro具有五个接口,USB-A公母、Type-C双母和Micro母。毕竟是一款2017年的表,它并没有上位机,也没有独立供电,作为主力表来说还是较为落后。不过,K系列祖传而Shizuku没有的DIY主题和粗体字也保留了下来。曾经yk独创的USB直插升级功能在具有上位机的K Pre和Shizuku(KT001,KT002)上面被取消了,也给这款USB表添加了特色。目前仅为108元的售价也使它变得更为亲民。
下面排版我就直接借鉴Shizuku的评测了。建议先阅读Shizuku测评而不是本篇。链接:https://post.smzdm.com/p/az3oqzkn/
一、外观
正面看,宝蓝色的PCB外壳是yk的传统。左边是USB-A公头,中间是1.44寸TFT显示屏,右边是Kotomi Pro的标识,右上方是祖传三段波轮按钮。
USB-A公头来自Molex,低内阻,USB2.0,触点镀金。
夹在上下两层外壳中是SUYIN的USB-A母座。可见USB-A都是USB2.0,所以魔改直通算是别想了。
PD开关。在Shizuku那篇文章我提到过yk家的PD开关,作用不用多说。
拆开看看,主控意法STM32F072C8,采样DALE15mΩ+德仪INA226,记忆电池精工MS621FE,进口件不少。主板预留输入输出焊盘,方便焊接线缆以测试其他设备。
正面,1.44吋TFT显示屏占据一大半空间。硬件版本V1.02
二、功能评测
1.主要界面
第一屏显示电压,电流,能量,容量和统计时间,左上角显示环境温度,当前数据组。
第二屏是D+D-电压,电压电流功率和协议。
第三屏与Shizuku有所不同,是统计数据屏。事实上Shizuku早期固件的确有这一屏,只是后来删掉了。
第四屏以大字体显示电压电流和功率。
第五屏为黑屏,仅统计容量能量,标称耗电1.0mA@5V,后来优化为0.4mA@5V。
功耗极低,和一根MFi数据线差不多。
2.快充触发
主界面短按左键进入该界面。

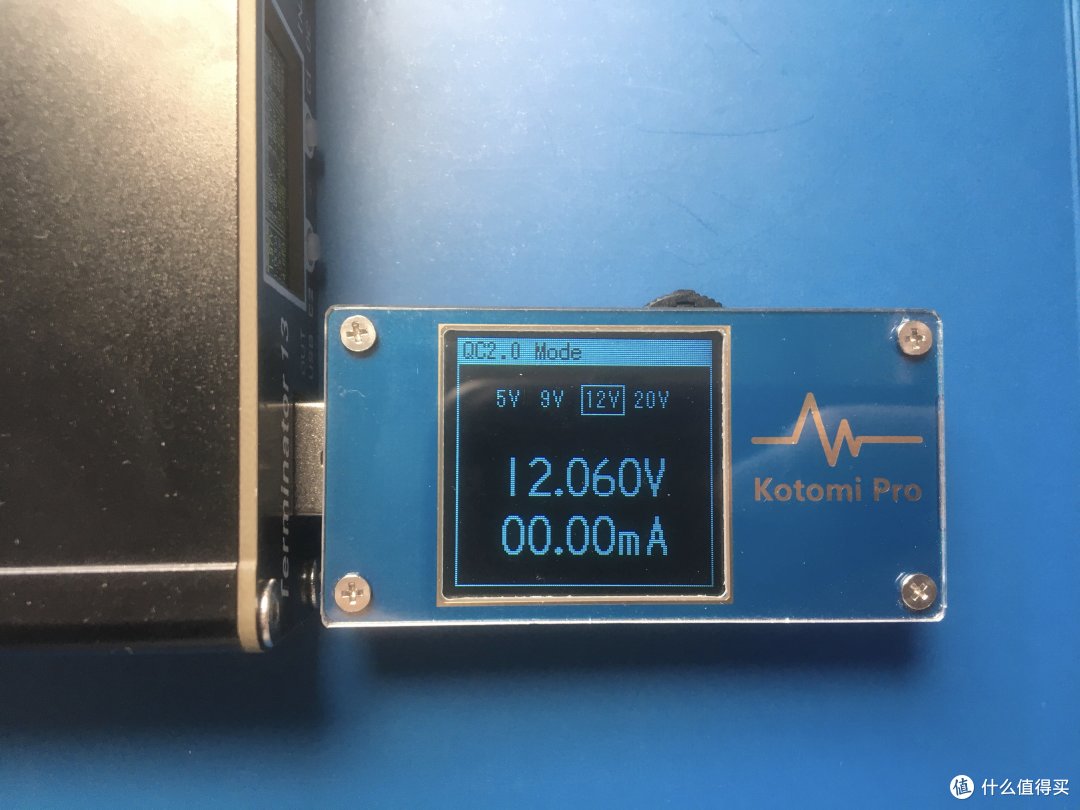

QC2.0与QC3.0触发是现代USB表的基本功,早在2015年快充刚出现时yk制作的负载仪Kanade即支持。
Auto Detect是为快充协议自动检测,支持检测Apple2.4A, QC, AFC, FCP协议,最新固件支持华为SCP。此为终结者13 USB-A口的协议
Apple2.4A是为提供2.7/2.7V的D+D-电压,以提升苹果设备充电速度。
Apple MFI test是为自动诱骗QC3.0,测试MFI数据线的高压保护功能,注意C2L快充线无法用于该测试。
PD触发也有PDO的显示,这是yzx终结者13充电宝C1口的PDO报文。
触发界面较为有趣,“PS Ready!!!”
最新固件可以实现PPS诱骗,但界面与Shizuku不太一样,调整电压后还需单击中键确认。
华为SCP也可以触发,不过兼容性略差。
3.线缆内阻
主界面长按左键进入该界面。
本次测试采用一般法:先插上负载
拔下来再接待测线:一根华为短线内阻约为74mΩ
录入电压电流数据后无需多次重复,更换线缆即可。小米33cm MicroUSB数据线的内阻约为123mΩ,在Micro数据线里算是很优秀的。
4.曲线绘制
主界面双击中键进入,没啥好说的。
单击中键可绘制D+D-曲线,长按右键暂停。
左右键可以切换采样率。
5.清除数据
在主界面短按右键确认可以清除当前数据组。
6.设置菜单
主界面长按中键进入,界面类似于Shizuku。
7.PD监听
设置菜单-Developer Tools-Advanced Settings-Enable PD Listener以进入。
本功能较为复杂,我弄了好久也不理解。
8.待机时钟
主界面长按右键进入,时间设置参见设置菜单-时间设置。
进入后不放手可以翻转屏幕。
三、固件升级和个性化设置
1.固件升级
在用户群群文件里面的文件夹“Kotomi Pro固件集”里面有固件,下载即可。
下载固件后先给表头断电,再按住左键不放,插上电脑直至表头显示此界面松手。
将固件拷入电脑上弹出的U盘中,无需任何操作等待几秒系统会自动升级并复位。
升级完成后会显示提示。
2.个性设置
同样,在群文件中找到“Kotomi Pro主题制作.rar”,下载并解压。编辑Theme.txt到自己喜欢的样子。
保存后点击“点我制作主题.bat”
将生成的Theme.Theme刷入表头,刷机方法和固件升级一样。
进入设置菜单-个性化设置,启用个性化主题即可。
也可启用粗体字。
文章的最后,给它换上六角螺丝,*格顿升。
小结
优点:价格便宜,功能在同价位中较多,屏幕不容易划伤,支持USB直插免驱升级无需数据线,支持PD监听和自定义主题。操作逻辑易懂,UI好看(个人观点)。
缺点:厚度较厚,没有独立供电,不支持测量3.4V以下电压,不支持直通快充和上位机。
yk的Kotomi系列现已停产。本系列共有Kotomi, Kotomi+, Kotomi Pro和Kotomi Premium四款,其中Kotomi Premium即为Power-Z KT001。前二者早已落伍于现在巨变的快充世界,而后者凭借SVOOC诱骗等extra功能还能再战。Pro则是折中版,有点像KT001 lite,少了上位机、Emark读取等功能。对于一个刚入坑的小白,不想下本买动辄300+的新表,说不定它就是你的选择。
要买的话,淘宝搜Kotomi Pro即可。
