【只想搞机，不想写文章-4】HP 800G1 USDT 的另类机箱

创作立场声明：本文所使用设备均为自费购买，来源为本地垃圾场、咸鱼平台，马爸爸平台等。

成文理由

距离上一篇文章结束已经一个月了，其实机器硬件已经全部到位，没有太多折腾的理由，唯一遗留的问题，就是开放式机箱真的拉胯，还有就是想接多个3.5寸硬盘。。

由于工作调动，未来需要长期异地办公，二奶机真的要派上用场了，但是开放式机箱真的不方便搬运，不仅全高式的mxm显卡很脆弱，而且其他的硬件设备暴露在外，有碍观瞻。

必须要好好想想办法！

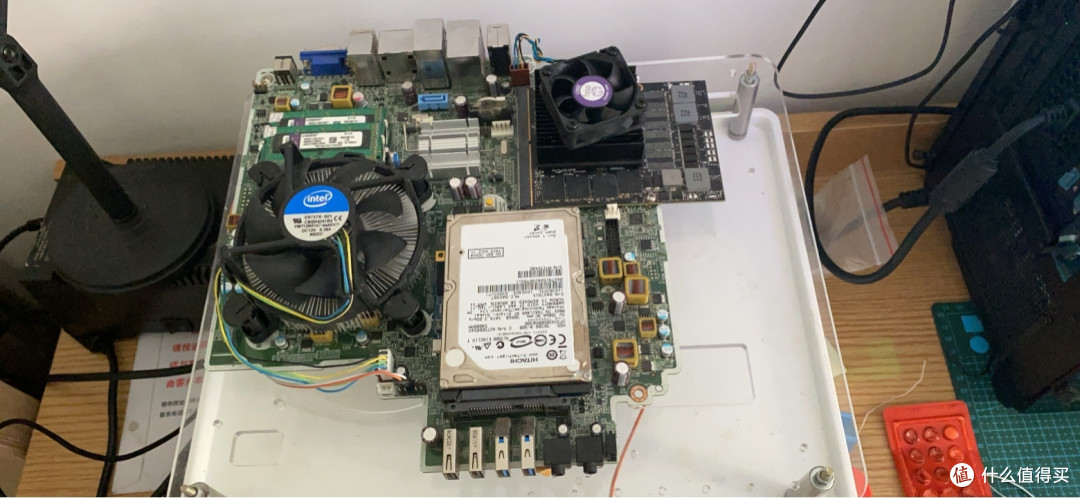

大门敞开的开放式机箱

解决思路

HP 800G1 usdt的主板本来就是一张异形卡，再加装全高的MXM显卡之后，普通的机箱基本上已经不能满足我们的需求了。

现在市面上的主板以及机箱，无非是ATX版型和ITX版型，具体这两个版型什么样的我就不赘述了。其实在2014年左右，我用过一个RTX的机箱（RTX这个词现在用在老黄家的显卡上），RTX的机箱，是与正常的ATX机箱结构左右对称。而在更早的2006年的时候，有一种机箱的结构是与ATX上下对称的，叫做BTX机箱。（以上描述为个人理解，如有误也请无视，本人懒得改）

在2010年之前，ATX与BTX的竞争中，由于英特尔CPU制程的提高，在有效降低了CPU功耗后就果断放弃了BTX版型；而在之后的2015年之后，随着下置式电源的逐渐普及，以及显卡上logo倒置的不美观性，使得RTX机箱也逐渐淘汰，当然这是后话。仅就目前来讲，BTX机箱和RTX机箱在市面上少的可怜。

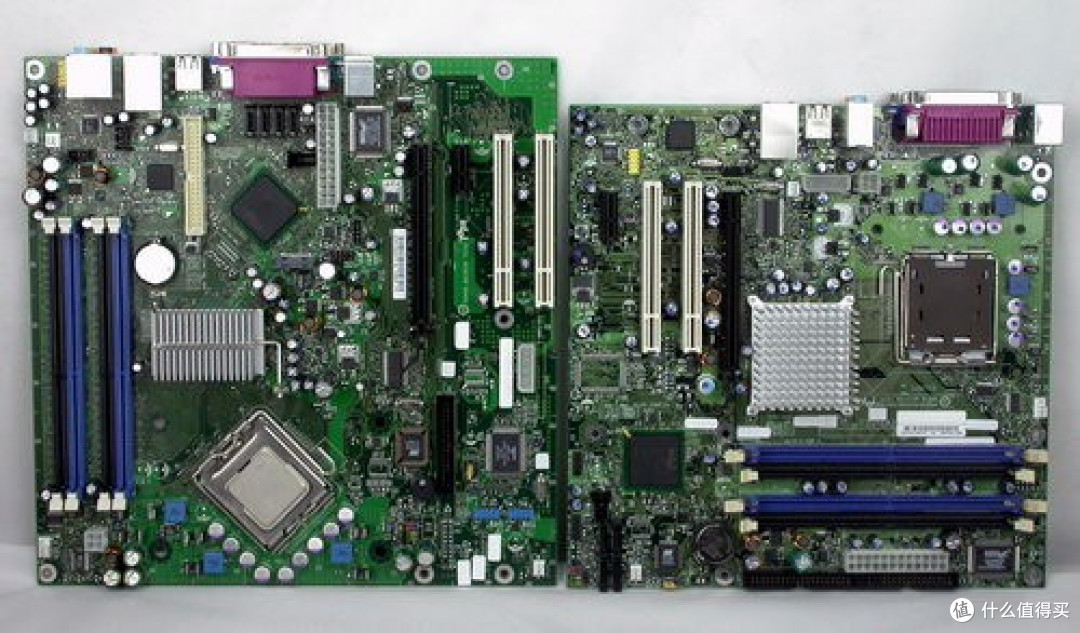

左边是BTX主板，右边是ATX主板

BINGO！我们的800G1 usdt主板加装全高的MXM显卡之后，就是一个类似BTX主板的形状，与ATX正好是对称的。。

但是毫无疑问BTX的机箱都已经是上古时期的事情了，

还好我们有万能的马爸爸平台，我们在马爸爸中搜索BTX主板，还是能搜到很多上古的老主板的，根据这些主板的来源我们就能锁定这些上古机器都是些什么鬼……诸如dell 的Optiplex系列，HP的Z210 SFF，联系的天骄系列等（有时候这些系列不完全都是BTX）。

然后我们利用万能的咸鱼平台，搜索这些上古机器，端详这些机器的菊花，就能确定这些机器是否真的是BTX机箱。

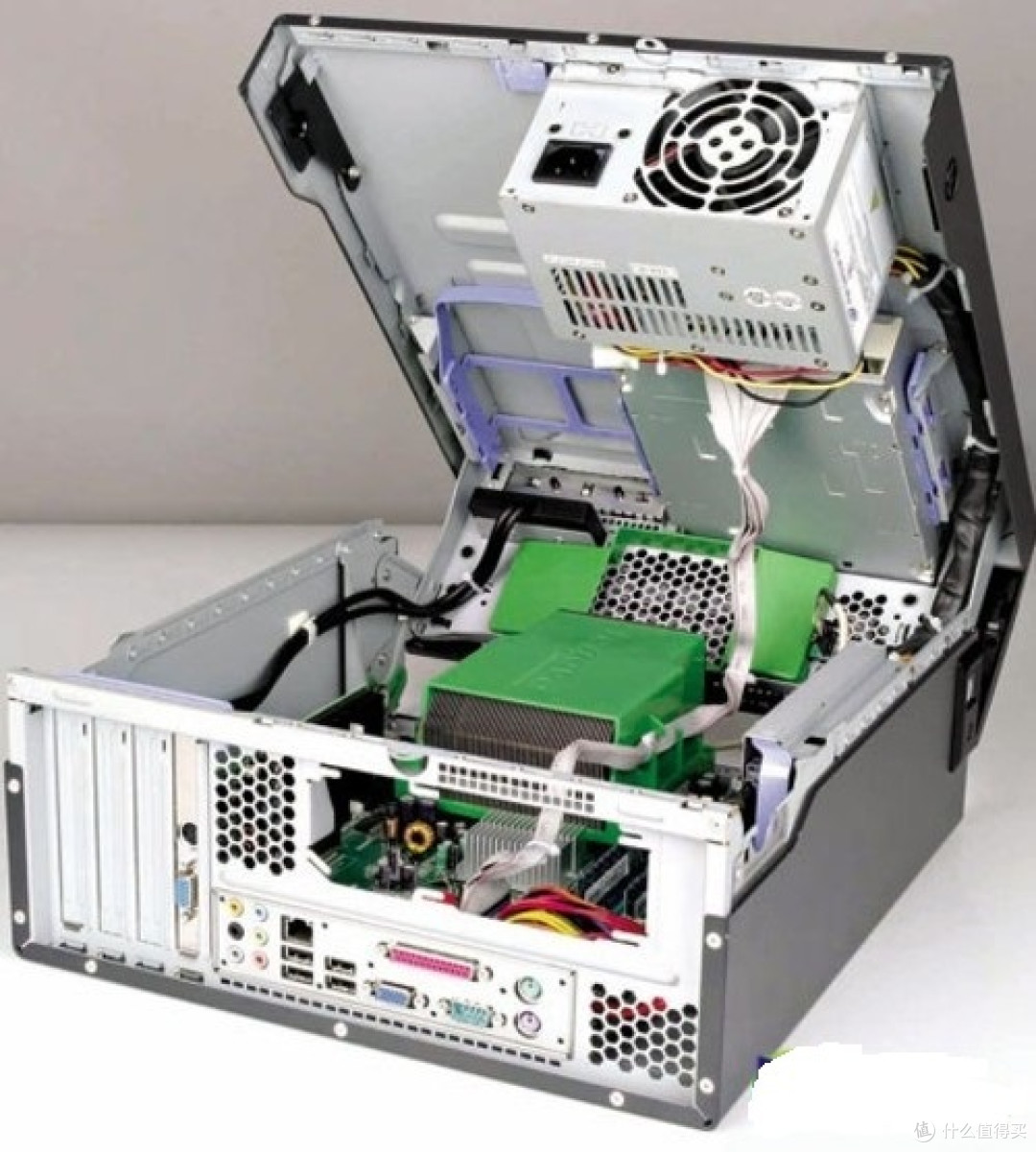

经典BTX机箱

机箱优点展示

经过几天的深思熟虑和图片比较，我个人采用了联系天骄S系列的机箱，

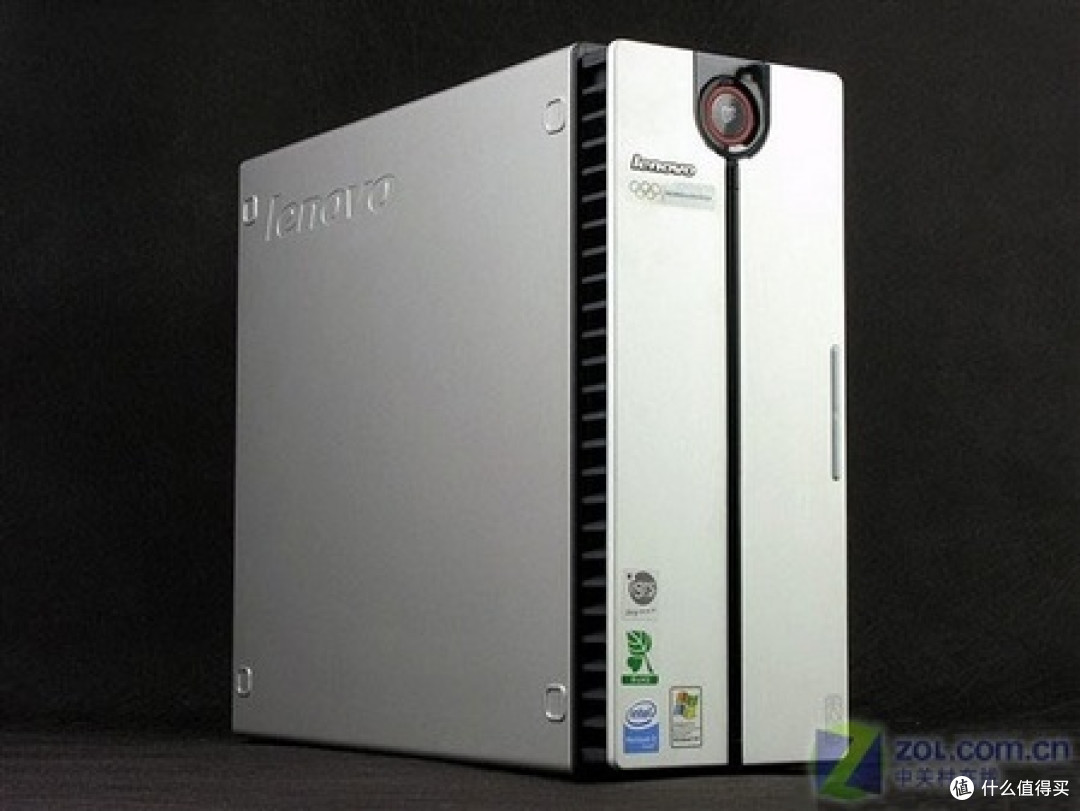

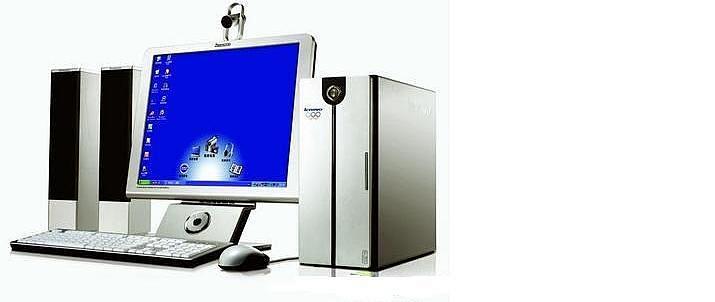

我的目标联想S6020X

我的机箱是在咸鱼平台上买的，这种上古神器真心不便宜，我搞价50只拿了个机箱还是自提的。考虑到08年左右那个时期的家用电脑其实并不像现在这么普及，况且天骄系列这种intel平台的机器是比较贵的，而且存世不多，咸鱼平台上屈指可数，而且这个质量异地邮费也不便宜。我觉得大多数的这类机箱，应该是躺在垃圾场里面变成了废铁，我曾经在垃圾场见过，大家有兴趣可以去捡捡试试看。

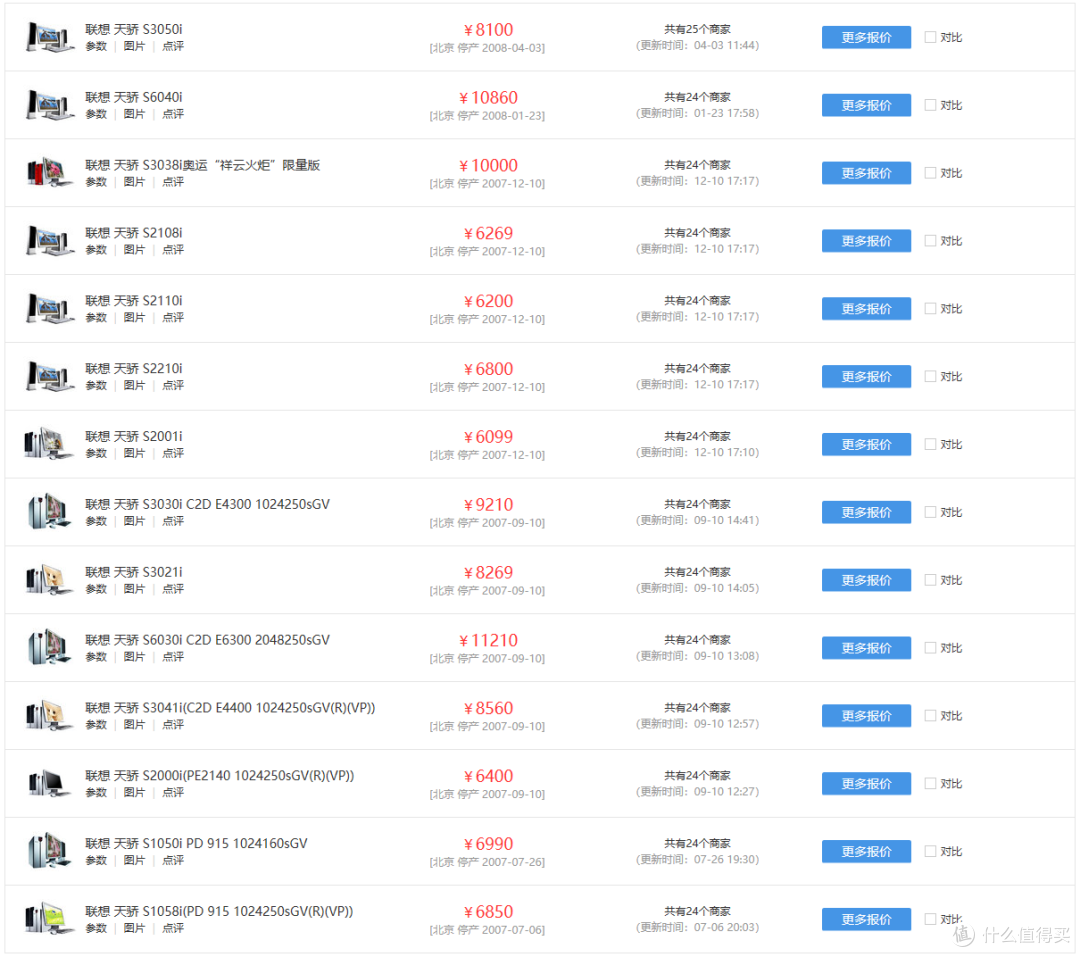

07年时候机器报价还能看出很贵

网上能找到的相关介绍其实不多，我不知道文章里怎么加视频，https://zol.iqiyi.com.cn/video12557.html这个链接是当年在zol上的同款机箱展示，看看这视频里面的拍摄条件，大家肯定都不说啥了。

基于如下理由：

1。该系列的机箱外观上明显更大气一些，独具特色，因为当时要办北京奥运会，联系赞助了奥运会，机箱上有奥运五环logo。可惜的是，那个时候网上的素材图片像素普遍较低，不是高清，大家凑合欣赏。

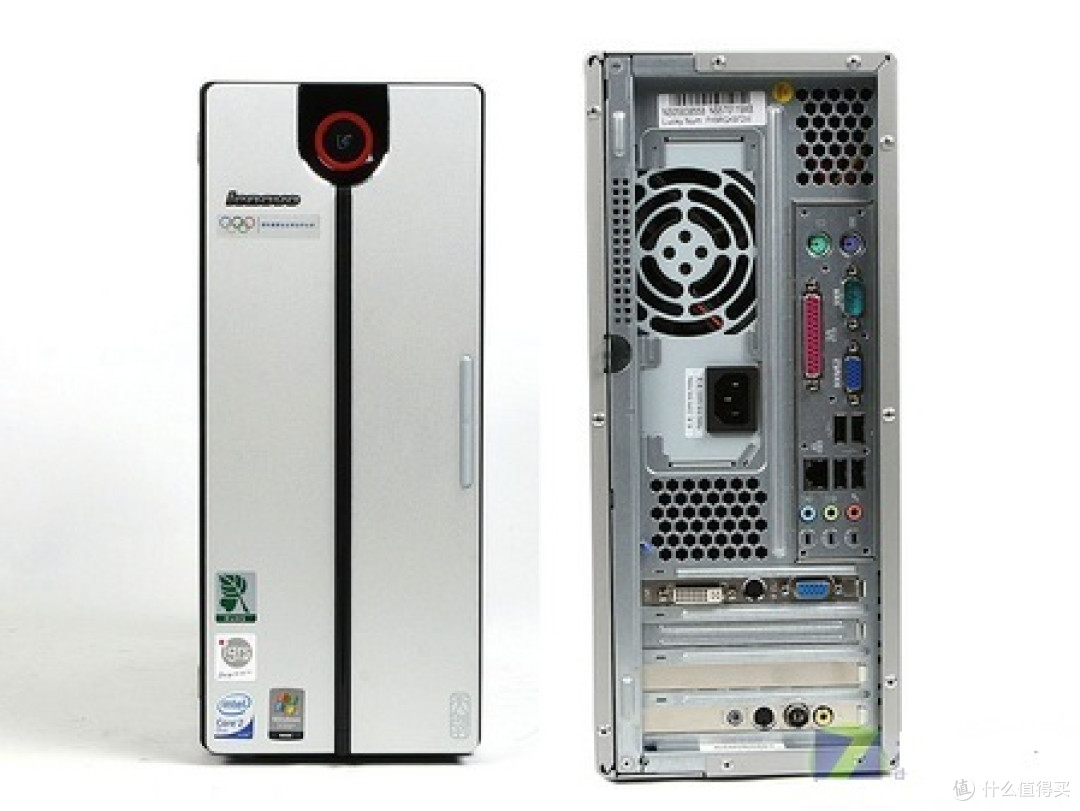

我的目标机箱

2。该系列机箱的前面板内容较为丰富，开机键必不可少，各类功能按键丰富，还有光驱位，读卡器，音频接口，而且大部分这些接口是隐藏在前面板后面的。

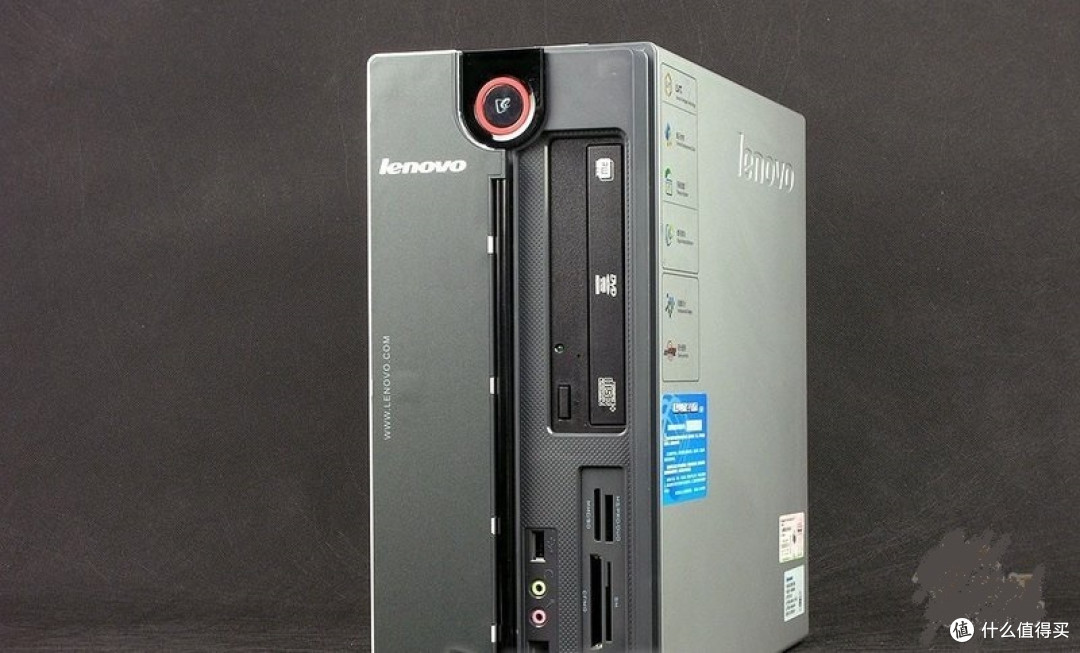

机箱前面板位置

3。该系列的机箱，体积不大不小正好合适，除前面板外，长350mm，宽140mm，高330mm（非精确测量）。而我们的800g1 usdt主板加装显卡后的长度接近300mm，所以说是大小正好合适。

主板安装后内部空间，注意右侧一个硬盘托架

其实联想天骄系列不只有S系列，还有i系列，机器较少，有i270，i370，个人感觉机器漂亮，无奈经过咨询，这个机箱的大小略小了一点，很遗憾。不过个人觉得这个机箱有做nas潜质。

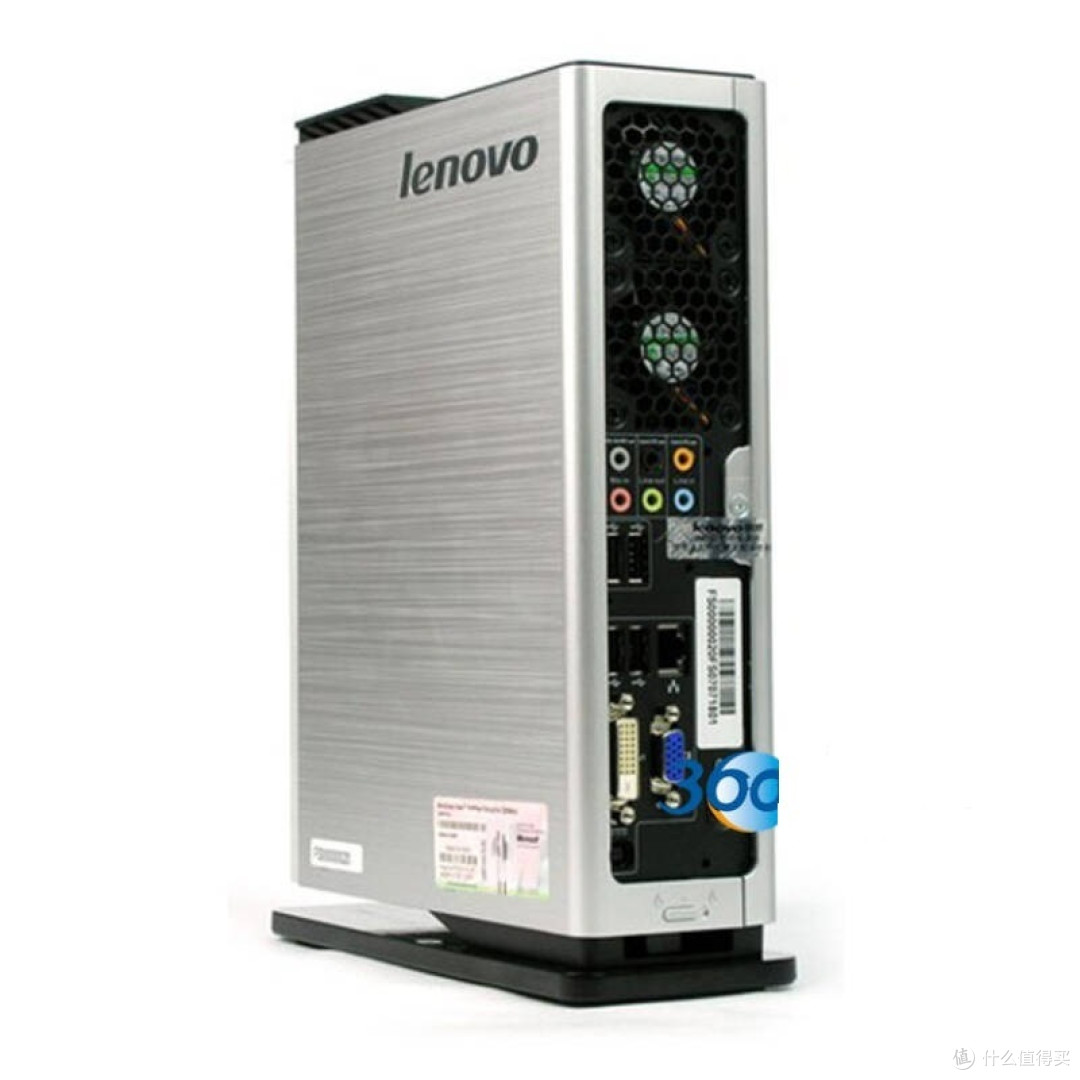

联想天骄i270

4。机箱内部空间除了足够充裕以外，内部还有两个3.5寸的硬盘托架。未来可扩展性强。

注意上方的另一个硬盘托架

5。机箱可以横放，看机箱侧面，有四个方形凸起，需要横放的话可以把底部脚垫贴到侧面。

侧面脚垫固定位

6。机箱主体是金属材质的，金属材质有利于散热而且结实。机箱体积相较于目前的ATX甚至是EATX机箱还略小了一些，也不是很重。全机箱安装完主板电源之后，总重量7.5kg。

最终的重量

安装问题

选定了机箱后，就是移植安装问题了。

1。首先是主板安装问题，毕竟我们的主板是异形板，螺丝孔位几乎不与原孔位匹配。在实际安装过程中，我略微倾斜了主板，使主板目前暂时被两个螺丝紧固，四角适用热熔胶固定。未来的diy之路上应该需要通过焊接来加增螺丝孔位。另外，下图左上的这个螺丝使用了垫圈，因为是较大的金属垫圈，为了避免短路，我使用了双面胶两面覆盖。

图中红圈位置是我使用的两个螺丝孔位

2。电源位置处理起来较为头疼，230w的电源体积实在是太大了，为了减少对进出风散热的影响，我最后将它安装在机箱的最下部，正好在显卡突出部的旁边。这个位置的显卡上正好没有显存，危险元件较少。我使用热熔胶将电源主体固定在这里，因为机箱盖板在这个位置有锁槽，电源与机箱中间留了一定的空间，正好能走一段电源线。

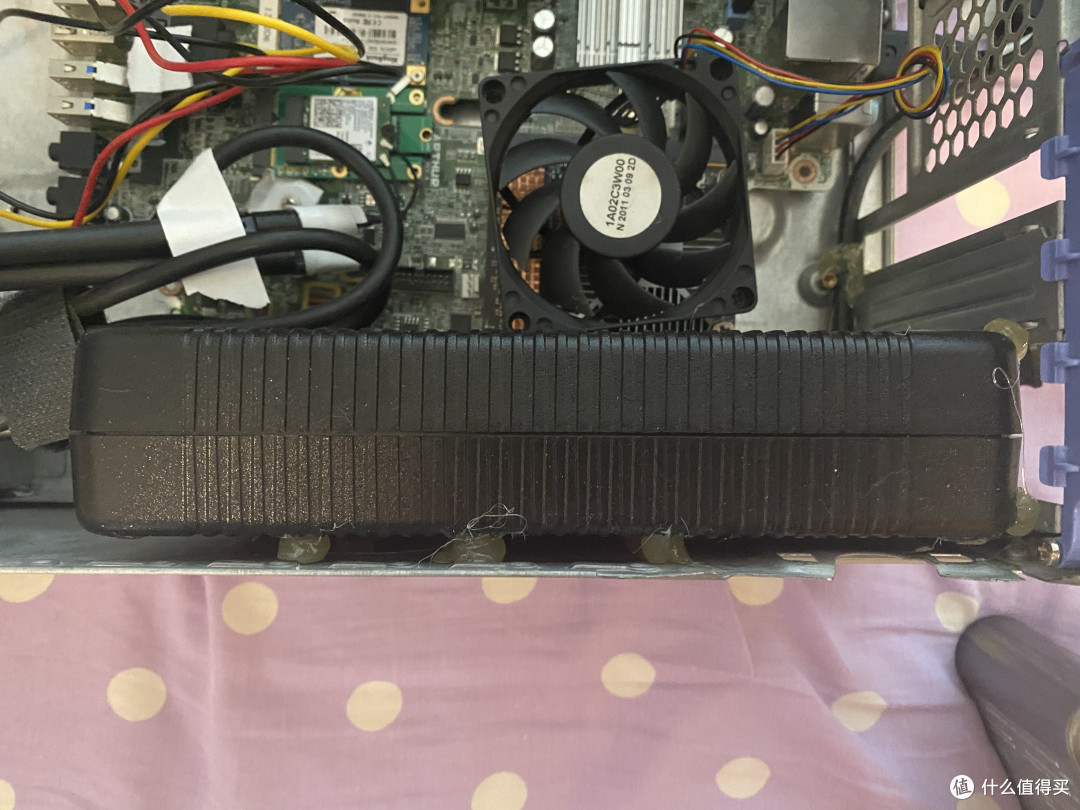

右下的豁口是锁扣位置

3。因为毕竟是上古时候的机器了，机箱前面板的数据线插头与今天我们常见的插头不一样，这里我用电流表测了一下，找到了power sw线。半夜睡不着想了想，前面板上是有电源指示灯的，而且还有重启按键，索性凌晨2点起来又用万用表把电源指示灯的线找出来，意外发现了强制关机的插针，把重启按键改成了关机按键。

茄紫色和白色是开机键，蓝色和白色是关机（对应前面板的重启键），绿色和粉色是电源灯线。

4。前面板的音频线、USB数据线和读卡器线我目前没有接，主要原因是这些插头都是10P插座或者8pin插座，主板上的多媒体插座是MEDIA3.0接口，手头没有可参考的实例，不太好对应那个插针接什么线，另外主板上没有usb3.0插座，全部是普通usb插口，我是打算直接拿几根usb废线直连到usb座上面。改天有机会去垃圾场捡一套再试试。

读卡器和音频接口

5。光驱位我拆掉了，装了防尘网。后面板上硕大的电源口我也装了防尘网。

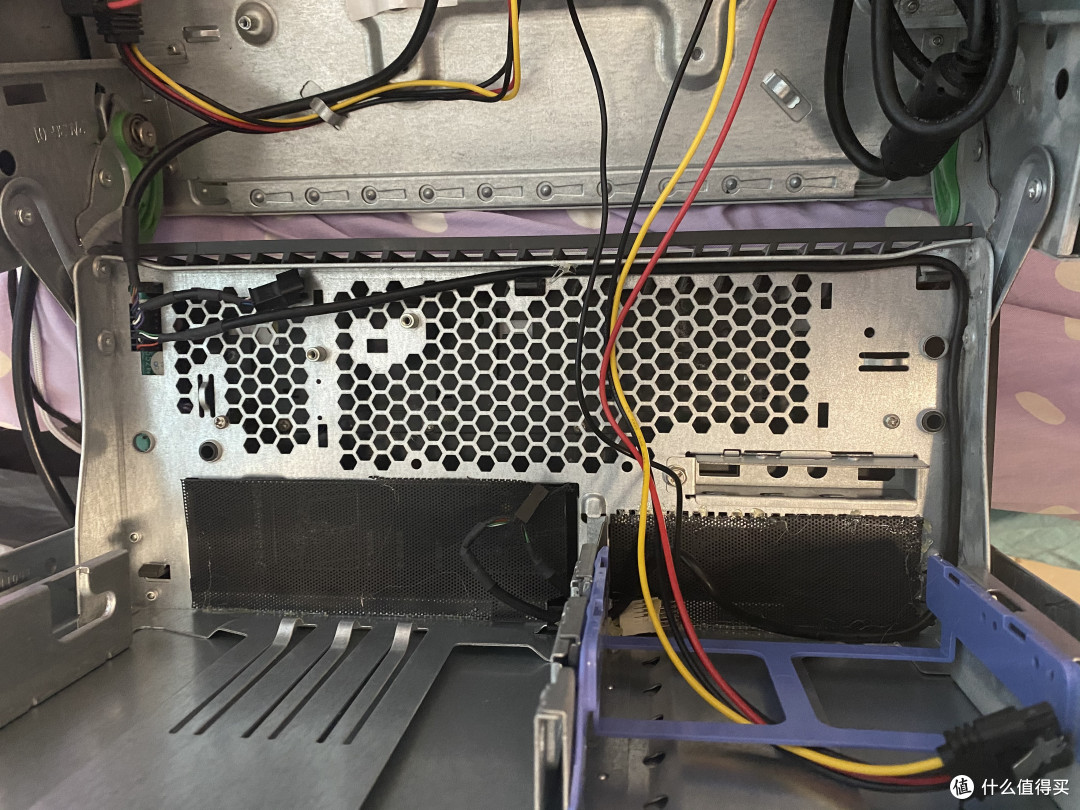

光驱位和读卡器位置我们安装防尘网

6。最后要注意的一点的是天线，我的天线较短，只能在机箱里面放着，后期会更换更长的贴到前面板上。

上回遗留问题——显卡散热

上一篇文章中的我提到我们的显卡刻意使用联想家悦系列的散热器（话说联想家还真是上古宝藏坑）。

当时由于铝制散热片的高度几乎和螺丝高度差不多，我怕压坏核心就没有第一时间安装。

在文章发出之后，我pdd买了锉刀，我把散热片的底部突出部位直接磨掉了，高度减了差不多0.5cm左右，这样散热片就刚刚能安装在显卡上，唯一美中不足的是，这个散热器的风扇转设计实在是拉胯，功率低风量小，索性还是拿了个稍大的风扇，风量足够，而且吹风面积大能兼顾到显存。

（注意挫刀挫了散热片，要记得用砂纸打磨光滑，这样有助于散热）

上回遗留问题——硬盘位改造

上一篇文章中的我提到我想用两个3.5寸硬盘替代现在的2.5寸，评论区有个兄弟说可以直接用，不需要转接供电，我试了试，还真是这样，

正好这个机箱有2个3.5英寸硬盘架，我在马爸爸上买了条sata电源一分二，在使用一个常用sata线，一个sata公对母，理论上就可以接两个3.5硬盘，但是因为sata硬盘座比较窄，暂时不能同时插sata电源线和sata线，我需要在之后稍微diy一下，让他们都能插上。目前姑且还是只接了一个硬盘。

上回遗留问题——评论回复

上回文章评论中，看得出很多朋友还是觉得整套折腾下来，成本是略高的。所以我还是要重申，本配置方案是在有大部分适用硬件或小部分适用硬件的前提下开始的，从0开始攒这个确实没必要。还不如直接咸鱼找个16f2（好像是这个）装个p106mxm来的实在，不用了的话还能出掉回血。

不过目前来看，矿难已经遥遥无期，显卡价格再度回升，p106mxm显卡以1050ti之上的实力，和500以内的价格（可能会涨价）性价比绝对是突出的。3060ti都破解了，6600xt都挖矿了，我们能有一张能玩游戏的显卡就不错了，还要什么自行车呀。兄弟们！

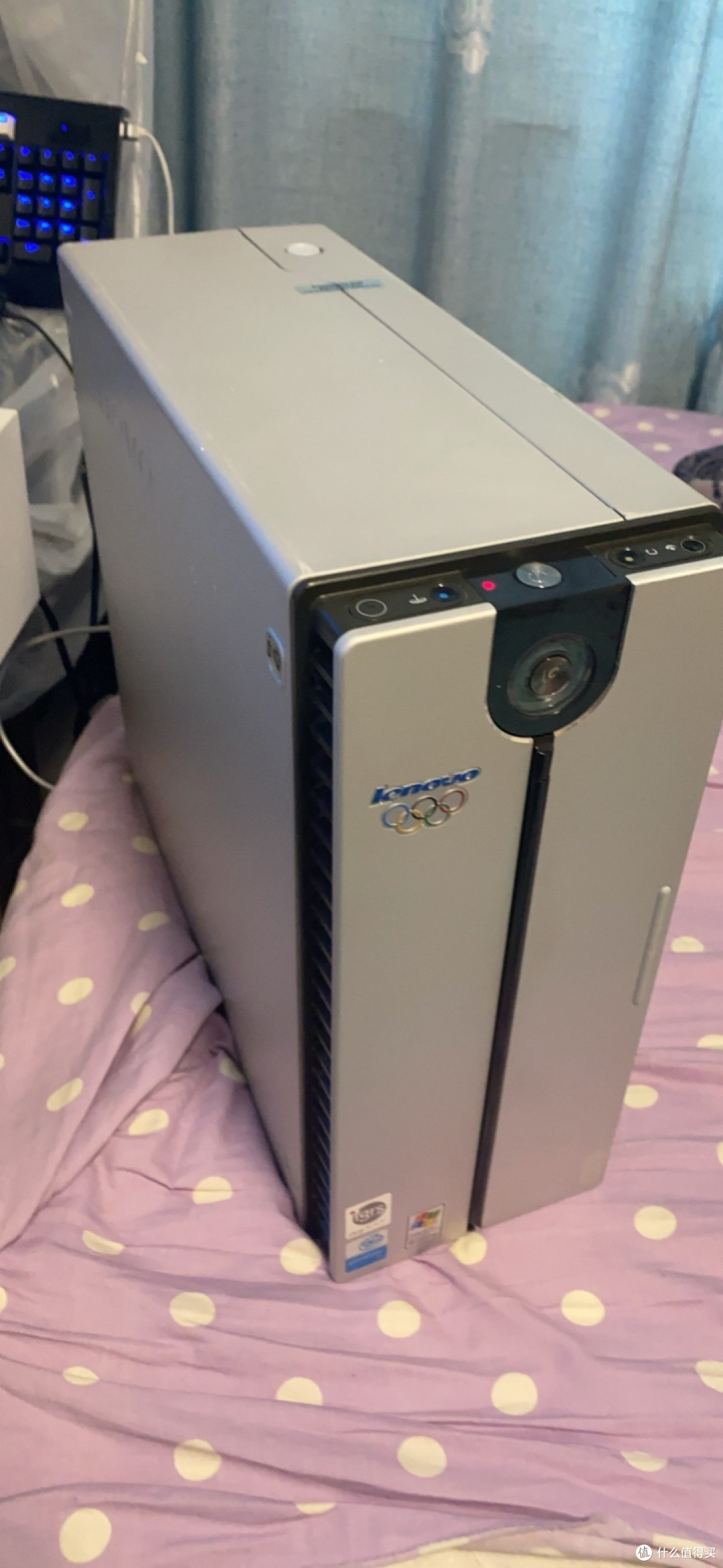

正面图，开机键旁边红灯为电源灯

菊花剧照

总结

在使用了机箱之后可以放心的进行搬运了，虽说内部螺丝少了点，但是总比开放式机箱靠谱。外观上也不吃亏。

散热也没有什么大问题，这是我正常开机1小时内娱乐大师的温度检测图，可以看出温度还是比较正常的。玩游戏的时候应该略有上升，不过考虑到我cpu也是低功耗，显卡发热也不高，应该问题不大，机器没有再装额外的风扇。

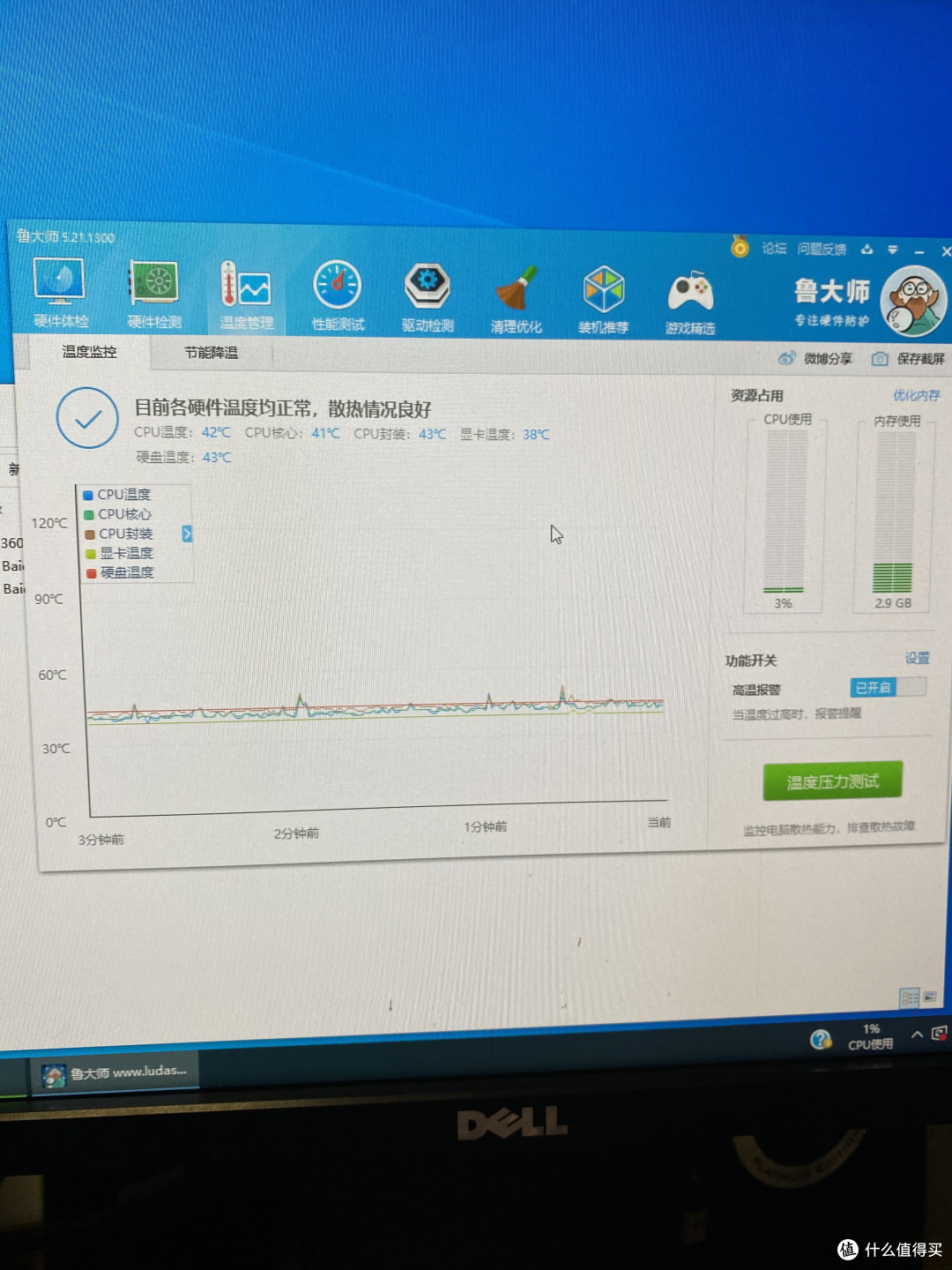

娱乐大师温度

最后给大家看一眼配置吧。

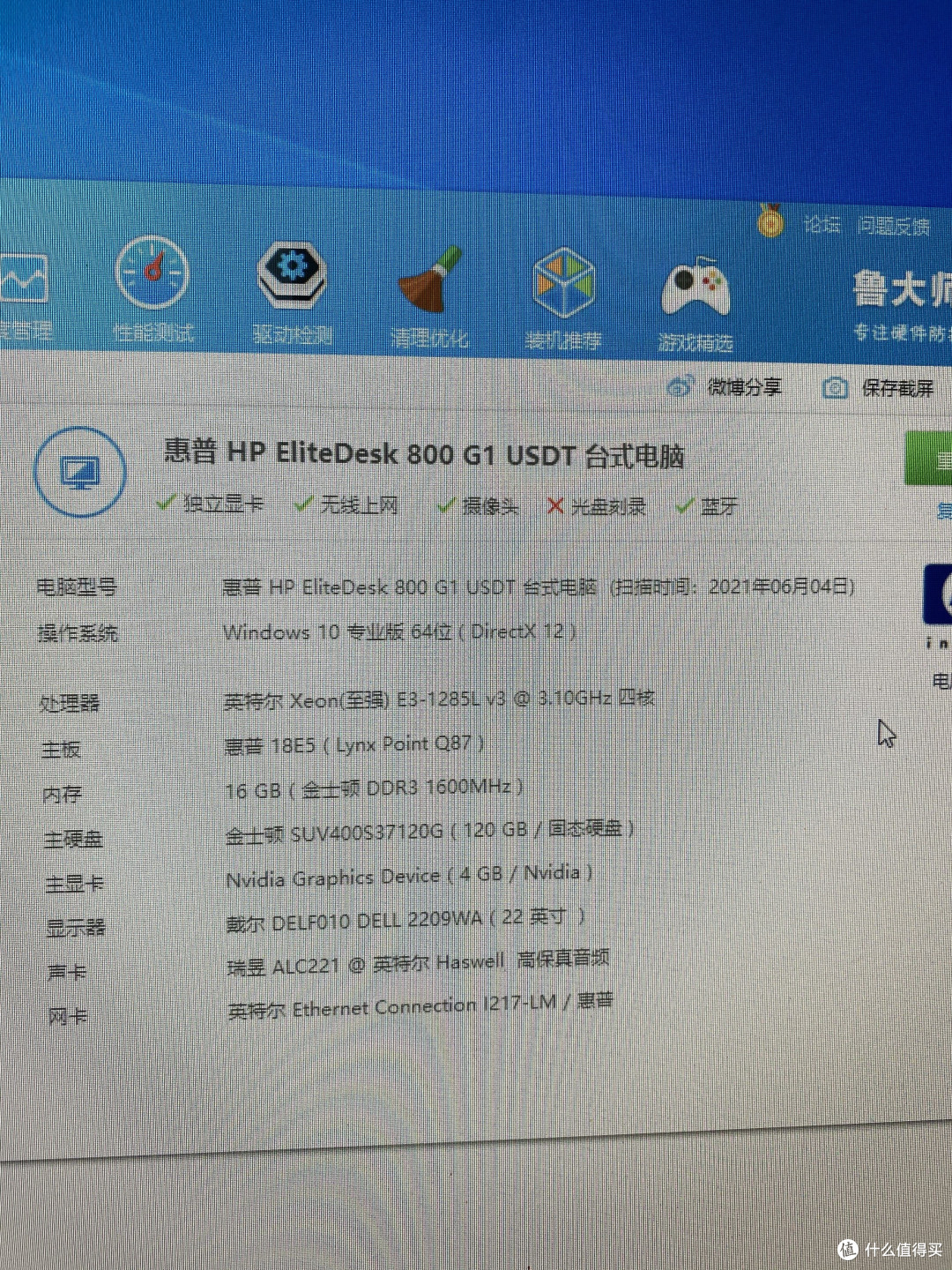

娱乐大师配置图
