房屋翻新，网络升级。

有一套2000年装修的商品房，130方。考虑今后孩子读书，在2021年年底找熟人设计了下，2022年5月开始动工，2023年1月全部家电入驻。

老房子原本是3居室，现改成2居室。将原本的客厅，改成厨房；原本的外卫和厨房，改为干湿分离外卫；原本阳台房，改为客厅。

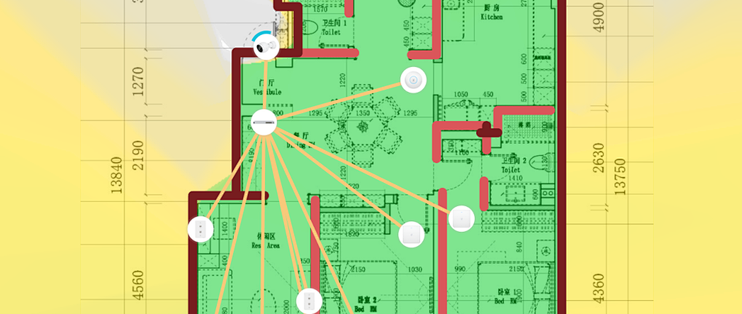

作为半个技术爱好者，自己设计了房屋弱电。一共铺设了14根超6非屏蔽网线。弱电箱位于进户门区域，弱电箱下方为假百叶门，无法打开，从正对大门一侧打开作为鞋柜。



弱电箱中的网线，2根天花板监控，2根天花板ap，2根卧室墙面ap，电视机柜4根，客厅书桌下2根，次卧书桌下2根。



淘宝找了个折叠开放式12u机柜。配线架的网口需要再往左边调整，不然被pdu上的插头挡住了。还有一台群晖918可能放不下，到时候放在其他有网线的地方。一个1u的风扇还没到货。还有一个6u的嵌入式显示器作为监控会固定上去。



这东西17.3寸，电容触摸，设想挺好，结果只能支持win/linux等系统，连上海康nvr无法触摸。

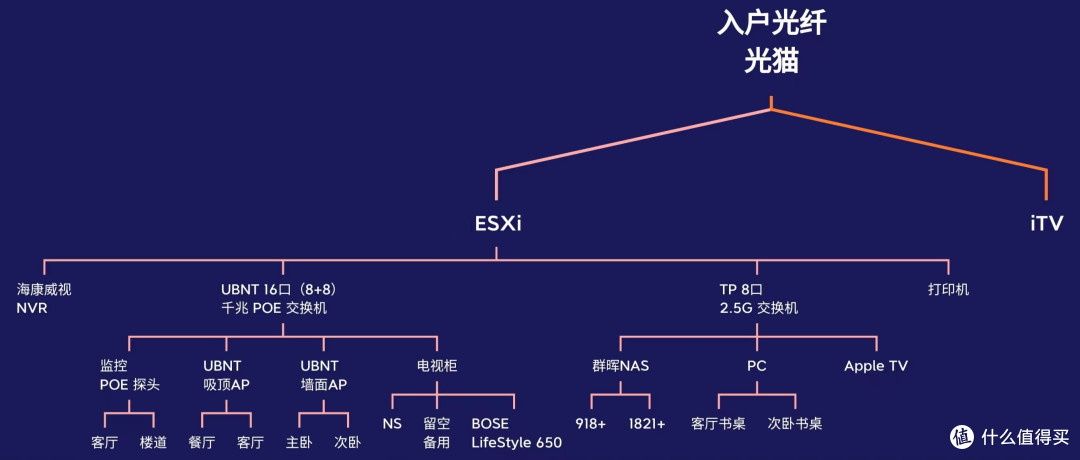

大致是这样，

2个吸顶ap，2个墙面ap都是用的ubnt wifi6的设备，颜值在线。墙面ap正好是今年新款带wifi6了。poe设备、apple tv等常规设备，默认接入ubnt 16口poe交换机。pc、nas接入tplink 8口2.5g交换机。两交换机再接入1165g7/225网口的6口软路由（ikuai拨号，openwrt施法）。

over。
