高压输电线路在线监测 篇四：武汉风河智能 分布式故障定位在线监测系统

大家知道安装在导线的这个小盒子是什么吗？

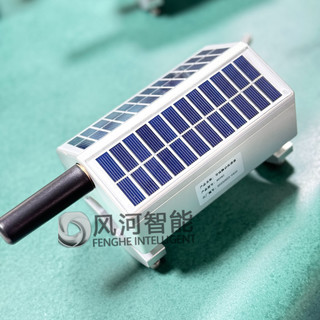

这个玩意叫“分布式故障监测装置”

名词解释：分布式故障监测装置：分散布置在输电线路导线上，利用行波测量原理进行故障点定位及故障原因辨识的装置。

为什么要装这个装置呢？

输电线路翻山越岭极易遭受雷电，污秽，动植物，风吹舞动等各种自然因素的影响而发生跳闸事故，每一次跳闸事故都会给绝缘子、导线等设施带来损坏，给系统运行留下安全隐患。所以及时准确的找到故障点并对线路进行及时的修复维护是一项重要的工作。

传统线路故障查找有许多不便之处：首先，要求线路运行人员对该线路及其基础资料非常熟悉并具有较多经验；其次，当发生接地故障时，在白天由于太阳光线强烈弧光放电可能不明显或不稳定，极易造成维护及其他人员的人身伤害，如在夜间还需要照明灯具及车辆的支持；依靠经验也无法应对随机意外事故引起的线路故障；另外，受运行规程限制，当接地故障还没有完全查清之前，往往已到达规程允许的 2 小时时限，被迫的拉闸停电将导致尚未查清的故障寻找变得更为困难，进一步延长了故障处理恢复供电时间。这在供电线路长、线路走廊复杂、交通不便利的地区尤为明显。

武汉风河智能科技开发的FH-900F 高压输电线路故障定位在线监测系统其核心部件是安装在输电线上的监测终端可以近距离捕捉故障瞬时的行波信号，判断故障类型，并通过公式计算得出故障发生的确切位置。

■ 产品特点：

• 在线运行：直接安装在电力线上；高精度定位各种故障跳闸的区间与位置；

• 识别故障：具有识别接地故障、短路的功能；并可区分瞬时性故障和永久性故障；

• 时间基准：内置 GPS 模块和恒温晶振，时间误差不大于 0.1us；

• 信息发送：采用 4G 通信方式向中心站实时发送设备状态信息和捕获的故障信息；

• 内置双通道高精度 AD 转换芯片；

• 内置双罗氏线圈，同时监测工频电流和故障电流；

• 支持 WEB 和手机 APP 查看工作状态；

• 支持 SMS 短信、微信报警；

  FH-900F 高压输电线路故障定位在线监测系统由硬件和软件共两大部分组成。

  硬件组成

  FH-900F 系统硬件部分由监控服务器和若干线路故障定位装置组成。其中线路故障定位装置与服务器之间通过 4G 连接。监测终端安装在导线上面。通过锂电池和电流互感器供电。监控服务器机可为各省公司配备的服务器，也可为用户自行配备的普通计算机。

线路监测终端

故障定位装置内置主控制板、数据采集电路、4G 网络通信模块、充电管理电路、蓄电池等，

监控服务器

监控服务器为部署在远程监控中心的计算机，运行监控软件，通过访问 Internet 得到故障定位装置采集数据。监控软件完成对采集的线路电流数据的显示、分析处理、存储、打印报表等功能。

软件组成

监控软件可采用国网或南网统一开发的软件，也可采用免费提供的《FH-900F 高压输电线路故障定位系统》监测程序。

输电线路分布式故障定位监测装置在常见线路故障调查中具有明显的优势，可以有效提高输电线路的安全可靠性和工作效率。相信这种装置将在电力系统中发挥重要的作用。
