3D打印螺纹总失败?关键不在材料,而在这些细节
90%的3D打印螺纹失效,不是强度不够,而是根本拧不进去。你辛辛苦苦打出来的螺丝或螺母,一上手就滑牙、卡死,或者松得像老太太的假牙——这几乎是每个FDM用户都踩过的坑。问题不在材料,也不在打印机本身,而在于螺纹结构对几何精度和表面连续性的苛刻要求,与层积成型工艺的天然矛盾。要做出真正能用的螺纹,关键不是“能不能打”,而是“怎么打才可靠”。
01影响螺纹质量的核心变量:方向、层高与公差
| 参数 | 推荐设置 | 原因说明 |
|---|---|---|
| 打印方向 | 外螺纹竖直打印;内螺纹尽量避免水平打印 | 竖直方向使螺纹牙型沿Z轴连续成型,避免悬垂塌陷;水平内螺纹易因支撑残留或层间错位导致旋合失败 |
| 层高 | ≤0.2mm(标准螺纹);≤0.12mm(细牙或高精度需求) | 层高越小,牙侧阶梯效应越弱,配合更顺滑。实测显示0.2mm层高可满足M6以上常规螺纹,但M3以下建议0.1mm |
| 公称直径与公差 | 外螺纹按标称尺寸建模,内螺纹孔径放大0.2–0.3mm | FDM收缩率与喷嘴挤出波动导致实际尺寸偏小,内螺纹需预留间隙。梯度测试模型(如M3–M10适配组)验证-0.1至+0.3mm公差区间最稳妥 |
| 材料选择 | PETG、尼龙优于PLA | PLA脆性大,反复旋紧易崩牙;PETG韧性好、热稳定性高,更适合功能性螺纹 |
FDM打印螺纹的关键参数建议(基于实测反馈与工程实践)
这些参数并非孤立存在。例如,即使层高设为0.1mm,若打印方向错误(如水平打印内螺纹),冷却不足仍会导致牙顶塌陷成“盘丝洞”。同样,使用PLA打印M3外螺纹虽可行,但一旦需要频繁拆装,牙尖极易磨损断裂。因此,必须将方向、层高、材料与公差视为一个系统来调整。
02内螺纹 vs 外螺纹:差异化策略
外螺纹相对友好。只要竖直打印、控制层高,多数情况下无需后处理即可直接使用。牙型截面建议采用带圆角的梯形(如ACME-like)而非标准60°三角形,既能提升打印成功率,又减少旋转阻力。
内螺纹则棘手得多。FDM打印的内螺纹孔壁由层层堆叠的弧线构成,牙侧极易出现拉丝、填充不足或支撑残留。即便参数调优,超过M8的内螺纹仍大概率失效。此时,务实做法是放弃直接打印,转而采用嵌件方案:在建模时预留光孔,打印后压入黄铜螺纹衬套或热熔嵌件。这不仅大幅提升连接强度,还支持反复拆卸。

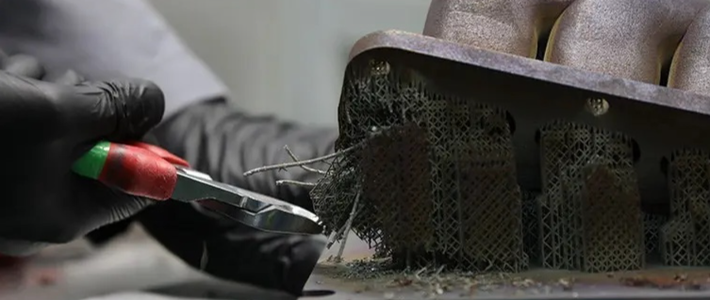

对于SLA/DLP光固化设备,内螺纹表现稍好,但支撑触点若落在牙面上会留下难以清除的疤痕。建议使用超细支撑并避开螺纹区域,或干脆设计为分体式螺母后组装。
内螺纹则棘手得多。FDM打印的内螺纹孔壁由层层堆叠的弧线构成,牙侧极易出现拉丝、填充不足或支撑残留。即便参数调优,超过M8的内螺纹仍大概率失效。此时,务实做法是放弃直接打印,转而采用嵌件方案:在建模时预留光孔,打印后压入黄铜螺纹衬套或热熔嵌件。这不仅大幅提升连接强度,还支持反复拆卸。
对于SLA/DLP光固化设备,内螺纹表现稍好,但支撑触点若落在牙面上会留下难以清除的疤痕。建议使用超细支撑并避开螺纹区域,或干脆设计为分体式螺母后组装。
03建模与后处理:从源头保障可靠性
别再用“装饰螺纹”糊弄事。Creo、SolidWorks或Fusion 360中必须通过螺旋扫描切除实体来生成真实牙型,确保牙高H=0.866×P(P为螺距),牙角60°,否则打印出来只是个有螺纹纹理的圆柱,毫无功能可言。
打印完成后,轻微打磨可显著改善体验。FDM件可用美甲砂条轻磨牙顶毛刺;光固化件则需400目→800目逐级打磨。但切忌过度打磨,否则破坏公差配合。更高效的做法是在建模阶段引入公差缩放因子(如tolerance_scale=1.05),让旋合松紧度在打印前就可控。
打印完成后,轻微打磨可显著改善体验。FDM件可用美甲砂条轻磨牙顶毛刺;光固化件则需400目→800目逐级打磨。但切忌过度打磨,否则破坏公差配合。更高效的做法是在建模阶段引入公差缩放因子(如tolerance_scale=1.05),让旋合松紧度在打印前就可控。
没有万能方案,但有明确原则:小尺寸(M6以下)优先打印外螺纹;内螺纹超过M8基本废,直接上金属嵌件;层高别贪快,0.2mm是底线;材料选韧不选脆。省下返工三天的时间,比省那点材料钱重要得多。
