20小时SolidWorks从入门到独立建模出图,新手必看路线图

一、环境避坑与配置
版本选择直接决定学习体验,稳定性远比功能新颖重要
SolidWorks版本迭代策略是“三年一换主力”,新版本发布后通常有6-12个月的Bug修复期。当前最推荐的稳定版本区间是SW2020、SW2021、SW2022三个版本,这三个年份的版本在主流硬件平台上兼容性最佳,且第三方插件生态最完善。新版SW2024/SW2026虽然增加了动态工具栏等新特性,但带来的学习成本和兼容性风险对新手不划算。
安装过程中有两个关键组件必须勾选:标准件库(Toolbox)必须安装,这是后续装配体实战的基础资源;Simulation和电气模块可按需勾选,不影响核心建模功能。最常见的安装报错是许可证服务异常,解决方案是进入Windows服务管理器,找到SolidWorks License Server服务,右键重启即可。VC++运行库缺失则下载运行库合集包一次性解决。
1、版本选择与安装红线
新手专属界面初始化只需三步,把复杂界面压缩到最低认知负荷
首次打开SolidWorks会被满屏图标吓到,实际上新手最高频使用的命令只有15个左右。界面初始化第一步:找到右上角搜索框并固定,这是调用任何命令的终极入口。第二步:右键工具栏空白处,勾选“草图”“特征”“评估”三个工具栏,其他全部隐藏。第三步:工具-选项-文档属性-单位,将单位制改为MMGS(毫米克秒),这是机械设计的通用单位制。
鼠标笔势是SolidWorks效率神器:按住鼠标右键拖动会弹出8方向快捷命令盘,比逐层点击菜单快3倍以上。新手应在自定义菜单中将“拉伸凸台”“切除拉伸”“圆角”“倒角”“智能尺寸”五个命令拖入笔势盘对应位置。单位制更改后必须重启软件才能生效。
2、新手专属界面初始化
二、核心逻辑速通

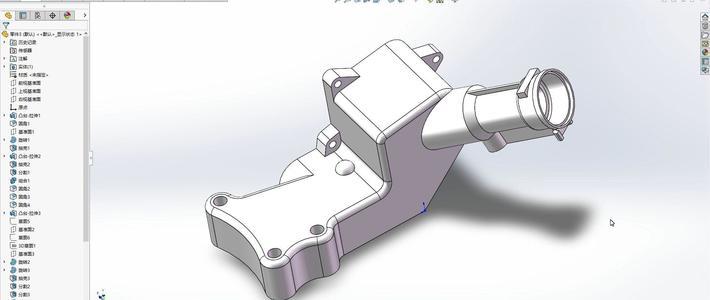

SolidWorks建模的本质是“草图驱动特征”,不是画图而是定义约束
很多新手把SolidWorks当Painter用,这是一切错误的根源。正确认知:草图是二维轮廓,特征是对草图的三维操作,两者是一一对应的。拉伸就是“把平面轮廓垂直长高”,旋转就是“把平面轮廓绕轴线转一圈”。参数化的核心优势在于“改尺寸自动更新模型”——改一个数值,所有关联特征同步变化,这比手工绘图效率提升十倍不止。
用搭积木的类比理解建模顺序:先有积木块(零件),再按位置组装(装配),最后拍照记录(工程图)。SolidWorks的设计流程是自下而上的:零件建模→装配体组合→工程图输出。理解这个顺序才能看懂FeatureManager设计树的层级逻辑。
1、三维建模底层思维建立
五个命令覆盖80%基础建模需求,优先吃透这五个
掌握拉伸凸台/基体(加料)、拉伸切除(减料)、旋转凸台(回转体)、圆角/倒角(修饰)、参考几何体(定位基准),就能完成大多数常规零件建模。每个命令对应固定的适用形态和典型场景:
命令名称适用几何形态典型应用场景最简实例
拉伸凸台/基体垂直生长的柱体/块体法兰盘、安装板、支架主体拉伸矩形80×50×20→生成盒子
拉伸切除减料操作:打孔/挖槽/开槽螺栓孔、键槽、油孔拉伸圆直径20→在水杯杯底打孔
旋转凸台/基体回转对称体轴、套筒、齿轮、螺母旋转矩形轮廓→生成水杯杯身
圆角/倒角边缘修饰、去毛刺零件所有转角处边线圆角R3→去除尖锐边
参考几何体复杂特征定位斜面孔、偏心结构创建倾斜基准面→定位斜孔

五大核心命令实战对照表

2、最高频五大命令实战映射
三、极简学习路径规划
20小时不是噱头,每个阶段都有明确的达标标准
前4小时聚焦界面认知和单一拉伸特征操作。达标标准:能独立创建带尺寸标注的板类零件,建模过程不依赖鼠标点击菜单,全程使用快捷键或笔势调用命令。练习量要求完成5个不同尺寸的拉伸零件(矩形板、圆形法兰、T型块等)。
中间8小时进入草图约束和特征组合阶段,这是新手分水岭。必须啃透的几何约束包括:重合、平行、垂直、相切、同心、对称、相等约束。达标标准:能独立完成带均布孔的法兰盘草图,所有线条显示为黑色(完全定义状态),建模过程能清晰解释“先添加约束还是先标注尺寸”的选择逻辑。练习量要求完成10个复杂草图和5个多特征组合零件(如带沉孔的安装板、带斜面的支架)。
后8小时转向装配体基础和工程图出图。装配体只需掌握三种配合(同轴心、重合、平行),重点理解“自由度”和“完全约束”的概念。工程图重点学习三视图生成和基本尺寸标注。达标标准:能完成轴承座组件的装配(包含底座、轴套、端盖三个零件),能生成符合机械制图规范的工程图并添加尺寸和公差。练习量要求完成3个简单装配体和5份完整工程图。
最后阶段进行综合案例验证,独立完成3个以上的完整零件从建模到出图的全流程。案例选择标准:涵盖轴类、支架类、箱体类三种典型结构,每个案例必须包含草图绘制、多特征建模、工程图输出三个完整环节。
1、20小时极速进阶路线图
Top 10必背快捷键,鼠标点菜单的效率连这些的零头都赶不上
S键:调出随环境变化的快捷菜单,可自定义添加最常用的拉伸、切除、圆角、倒角、智能尺寸命令,比逐层点击菜单快5倍。Space键:快速调出视图定向菜单,调整视角方向的标准入口,比点击工具栏按钮快2秒。Ctrl+Q:强制重建模型,当发现模型异常或报错时先按此键,通常能暴露隐藏的尺寸冲突。
Ctrl+B:重建当前模型,与Ctrl+Q的区别是不会强制重建,仅重建当前模型变化的部分,速度更快。鼠标中键:默认功能是旋转视图;滚轮滚动缩放视图;Ctrl+中键拖动平移视图;Shift+中键拖动缩放视图。Alt+拖动零件:装配体模式下的智能配合,能自动识别拖动面/边线的几何关系并生成相应配合。Ctrl+Z/Ctrl+Y:撤销/重做,习惯性保存前先撤销一次,养成操作可逆的安全意识。F键:整屏显示模型,模型跑出视图边界时的救命键。
2、必备快捷键肌肉记忆训练
四、实战案例拆解
六角螺母建模演示完整的“草图-特征-修饰”闭环
第一步:在前视基准面绘制正六边形草图,用智能尺寸标注对边距离为30mm,六条边自动添加相等约束。第二步:退出草图执行拉伸凸台命令,设置拉伸深度15mm,生成六棱柱。第三步:在特征工具栏找到异型孔向导,选择孔类型为六角孔,定位到六棱柱顶面中心。关键细节:草图绘制顺序是“先画轮廓再标尺寸”,严禁边画边标,标完再画下一段。
过定义/欠定义报错排查法:草图状态栏实时显示当前定义状态。黑色=完全定义,可安全退出;蓝色=欠定义,部分线条可拖动变形,必须继续添加约束或标注尺寸;红色=过定义,出现约束冲突。快速定位过定义草图的方法:点击FeatureManager设计树中的“过定义”标签,软件会自动跳转到问题草图并高亮冲突的约束或尺寸。删除多余约束即可修复,通常是同一约束被手动和自动添加了两遍。
1、初级案例:标准机械零件复刻
螺栓连接组件演示三种标准配合的配合逻辑
装配体操作的核心是“约束零件之间的相对位置和运动关系”。以螺栓连接组件为例,包含螺栓、垫圈、螺母三零件。第一步:插入三个零件到装配体。第二步:同轴心配合——选中螺栓杆圆柱面和垫圈孔圆柱面点击同轴心配合,两零件自动对齐旋转轴心。第三步:重合配合——选中螺母端面和垫圈另一端面,点击重合配合,两零件贴合对齐平面。
同轴心配合的本质是“让两个圆柱面共享同一条旋转轴线”,重合配合的本质是“让两个面完全贴合在一起”。滑块机构需要额外添加平行配合来限制滑块的运动方向,设置距离配合来限定滑块的行程范围。干涉检查功能用于验证零件之间是否存在碰撞:点击评估选项卡→干涉检查→运行检查,软件会高亮显示所有干涉区域并报告干涉体积。
2、中级案例:简单装配体组装
五、效率提升工具箱
模板设置是区分业余玩家和专业工程师的第一道门槛
每次新建文件都要重新设置单位、材质、图纸格式是最低效的操作习惯。正确做法是提前设置好三个标准模板:零件模板(SLDPRT)、装配体模板(SLDASM)、工程图模板(SLDRTDOT)。零件模板中预设默认材质(如45钢)、常用自定义属性(代号、材料、重量)以及标准视图方向。
工程图模板需要预设好图框、标题栏格式、尺寸标注样式(箭头大小、文字高度、公差格式)。模板保存路径为SolidWorks安装目录下的Template文件夹。创建模板的完整步骤:新建零件→调整所有参数(单位、材质、属性、视图)→文件菜单→另存为→文件类型选择对应模板类型→保存到Template文件夹。下次新建文件时直接从模板创建,所有设置一步到位。
1、模板文件标准化设置
标准件库的正确使用方式是“拖拽调用”而非“自己建模”
SolidWorks自带Toolbox是价值被严重低估的资源库,内置GB、ANSI、ISO等标准件库,涵盖螺栓、螺母、轴承、键、销、螺钉等机械设计中最常用的零件。调用的正确方式:打开装配体→点击任务窗格中的设计库→找到 Toolbox文件夹→展开分类目录→直接拖拽目标零件到装配体中。螺丝、轴承这类零件永远不要自己画,用Toolbox拖一个比画十分钟快一百倍。
TraceParts在线模型库提供超过1亿个3D零件模型,支持直接下载为SolidWorks格式。常用免费插件包括批量重命名(处理大型装配体文件管理)和坐标转换(模型坐标系统一)。树立“拿来主义”意识:标准件库能提供的零件绝不自己建模,把时间花在真正需要设计的非标结构上。
2、资源库与插件推荐
六、常见问题与避坑指南
常见问题与避坑指南
  • 草图完全定义才是好草图:线条颜色实时反映定义状态,黑色=完全定义无需调整,蓝色=欠定义可能导致特征变形,红色=出现过定义冲突。养成退出草图前检查所有线条是否为黑色的习惯。
  • 不要过度依赖智能捕捉:复杂草图中手动添加几何关系(垂直/平行/相切/对称)比让软件自动猜测更可靠。自动捕捉在草图修改时容易失效或产生错误约束,导致后续特征报错。
  • 特征树顺序决定修改容错率:参考基准、主要成型特征放在前面,修饰特征(圆角/倒角)放在最后。这样修改模型时能清晰追踪特征依赖关系,避免报错时不知道问题出在哪一步。
  • 保存习惯决定数据安全:工具-选项-系统选项-备份/恢复,勾选“启用自动恢复”并设置保存间隔10-15分钟。软件崩溃时去备份文件夹找回文件,比Ctrl+S更可靠的是每隔几分钟保存一次。
  • 遇到“无法重建模型”不要慌:通常是草图冲突或参考丢失导致。点击报错提示框中的“什么错?”按钮查看具体报错原因,90%的问题出在草图尺寸矛盾或约束冲突上,修复草图后重新生成即可。
