【探长DIY】100瓦“土炸弹”第二弹：几块拿下核心配件锂电保护板

近一直在折腾DIY充电宝套件，媳妇偷偷给我入手了3D打印外壳，光有漂亮外壳可做不成成品，整套电源里面，锂电池保护板才是整套电池组的安全核心。如果没有保护板，锂电池很容易出现过充、过放、短路鼓包，严重的会起火，所以这块配件绝对不能马虎。今天开箱的就是我整套方案里面的核心部件：4串14.8V/16.8V锂电池保护板，券后3块多到手，咱们一起来看看这块廉价保护板到底能不能用，适合什么样的DIY玩家。

一、开箱与包裹展示

先看快递，发货地广东深圳，用的是黄色申通气泡快递袋，包裹到手完整，没有挤压、穿孔破损。快递面单清晰标注商品名称：4串锂电池保护板，店铺为极客电子（抖音店）。

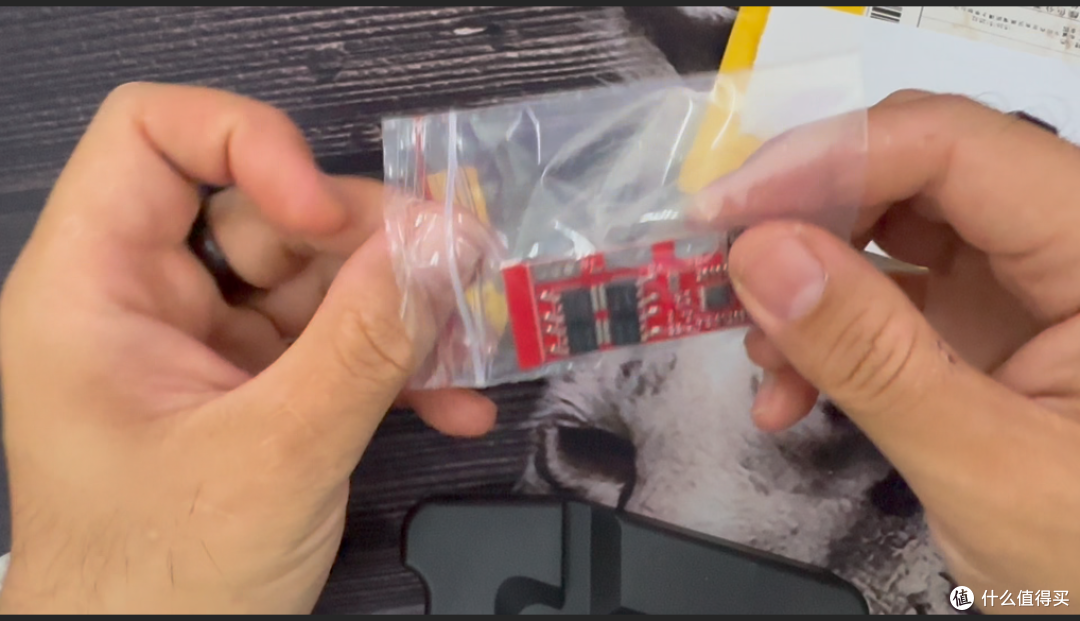

拆开外层快递袋，内部是一个透明自封袋，保护板单独放在袋子里面。这样包装虽然简单，但是能避免运输途中金属引脚互相摩擦刮伤PCB，防止元器件磕碰损坏，对于这种低价电子配件来说，包装够用。

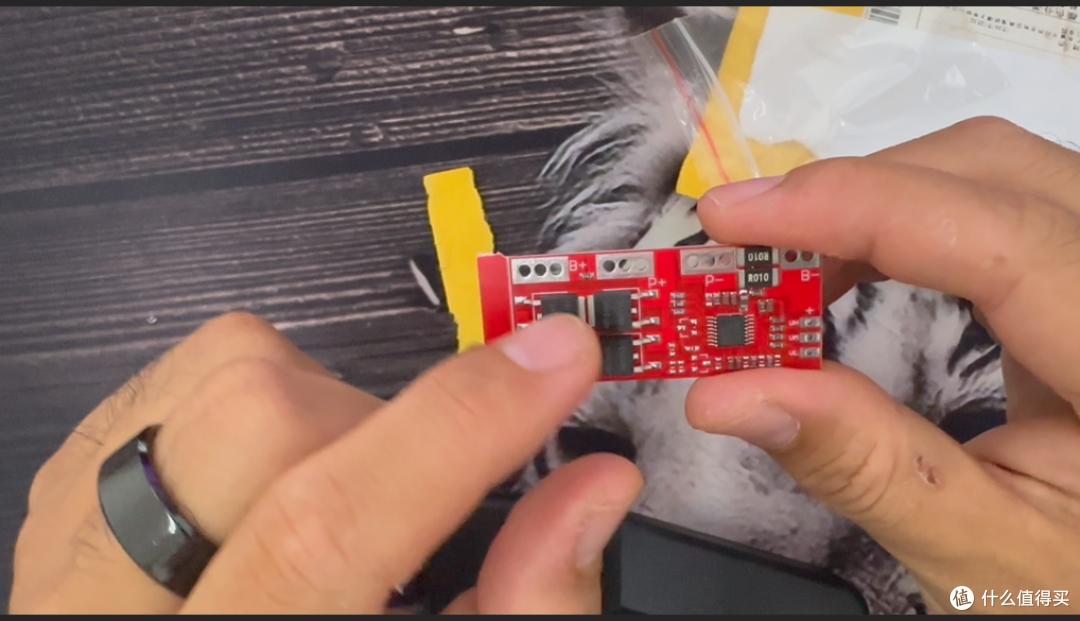

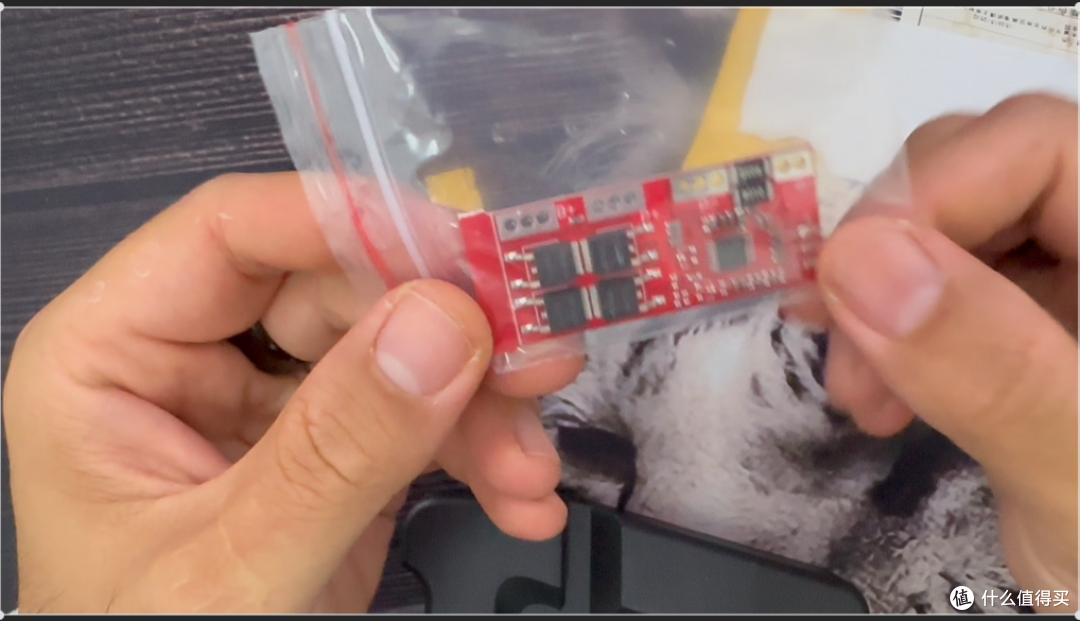

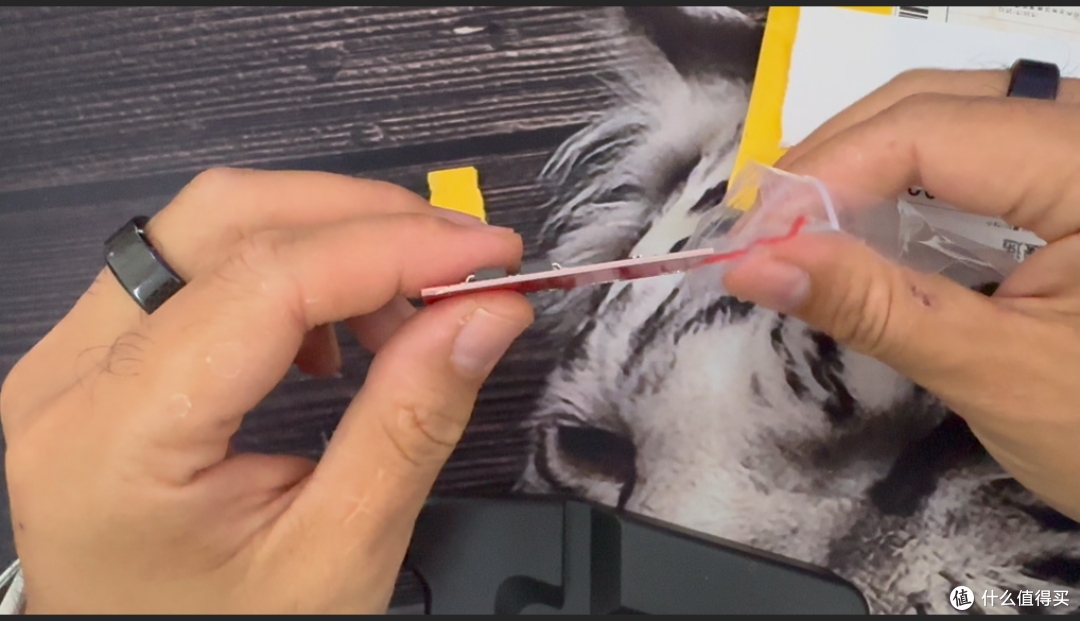

取出保护板，第一眼就是红色PCB电路板。板子尺寸标注长50mm、宽22mm，板厚4mm，拿在手上轻薄但不软塌。板子正面布局一目了然，四颗黑色MOS功率管是控制通断的核心元件，旁边两颗R010大功率采样电阻，用来实时采集回路电流，电路板中间位置，就是保护主控芯片，负责不间断监测4串电芯每一节的电压，一旦参数超标，立刻切断回路，实现保护。

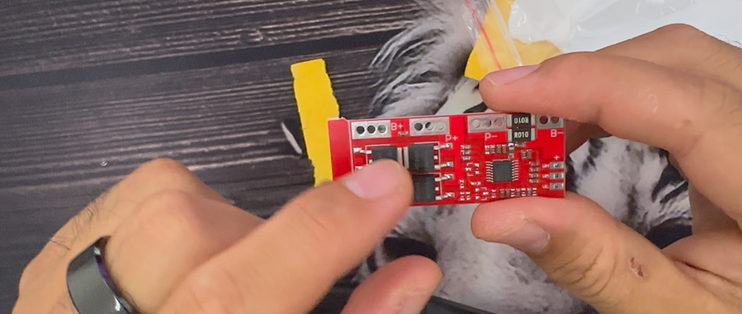

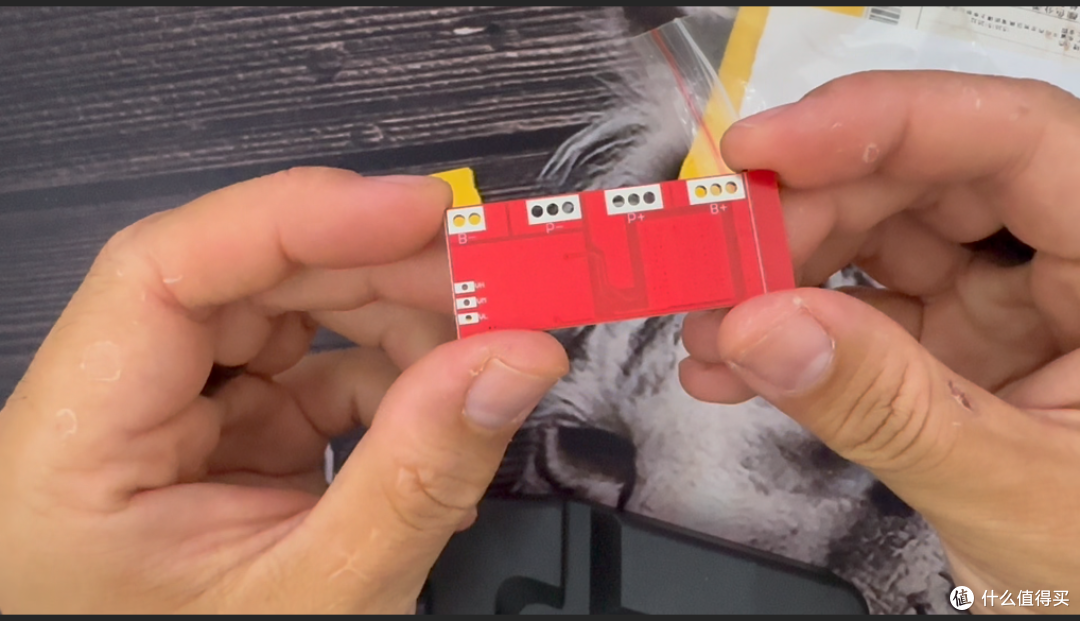

板子边缘预留了多组大焊盘，丝印标注非常清晰：B+、B-是电池总正负极，B1/B2/B3是电芯中间采集点；P+、P-是充放电共用输出端。焊盘做了加大处理，方便手工焊接，焊点饱满，线路走线规整。这款板子采用背面无元件设计，背面干干净净没有贴片器件，最大好处就是后期可以直接贴散热片，大电流持续工作的时候散热效率更好，降低MOS管发热。

整体做工属于入门DIY配件水准，元器件排布整齐，没有明显虚焊、毛刺、飞线，适合手工玩家组装电池组。当然，一分钱一分货，它定位就是低成本DIY配件，不要拿工业级保护板标准去对比。

二、购买价格，这波算不算捡漏？

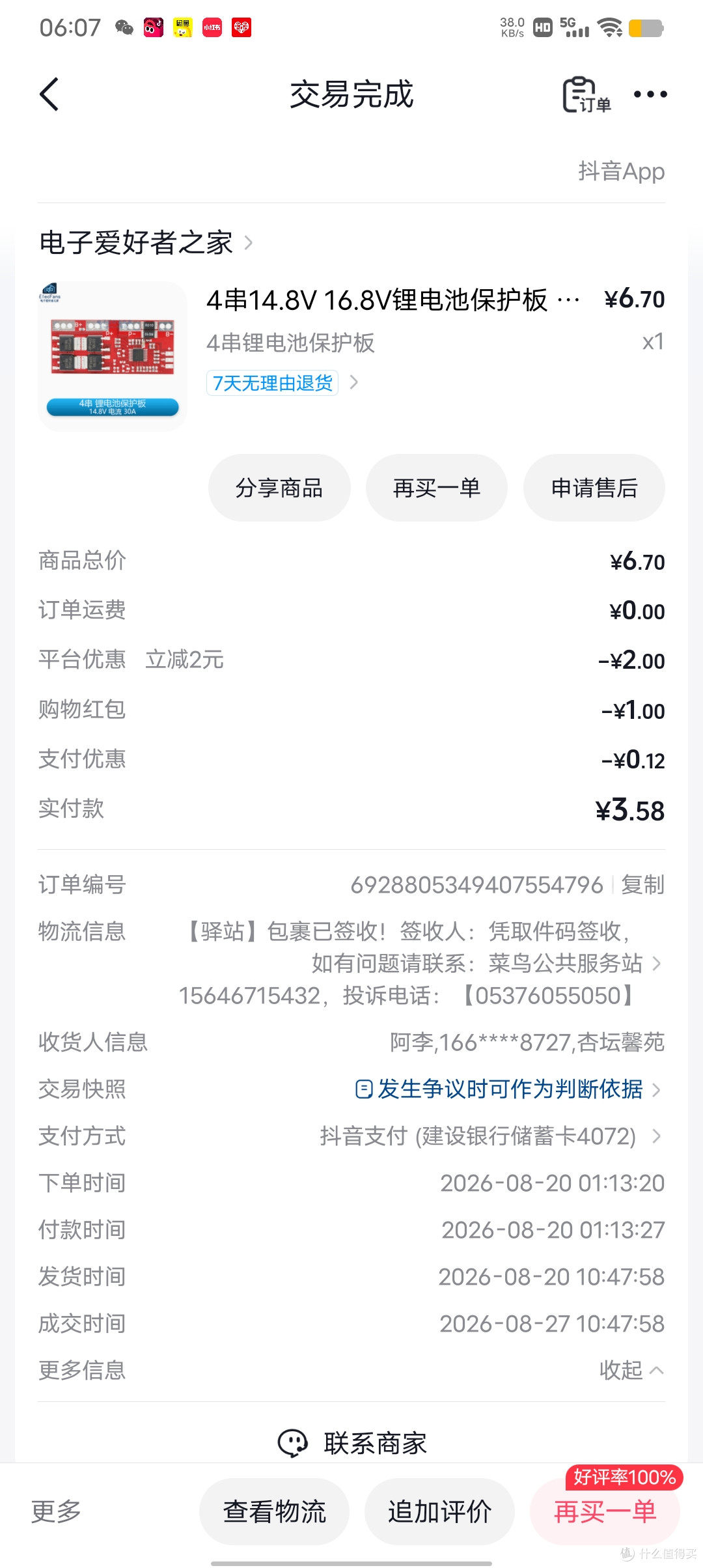

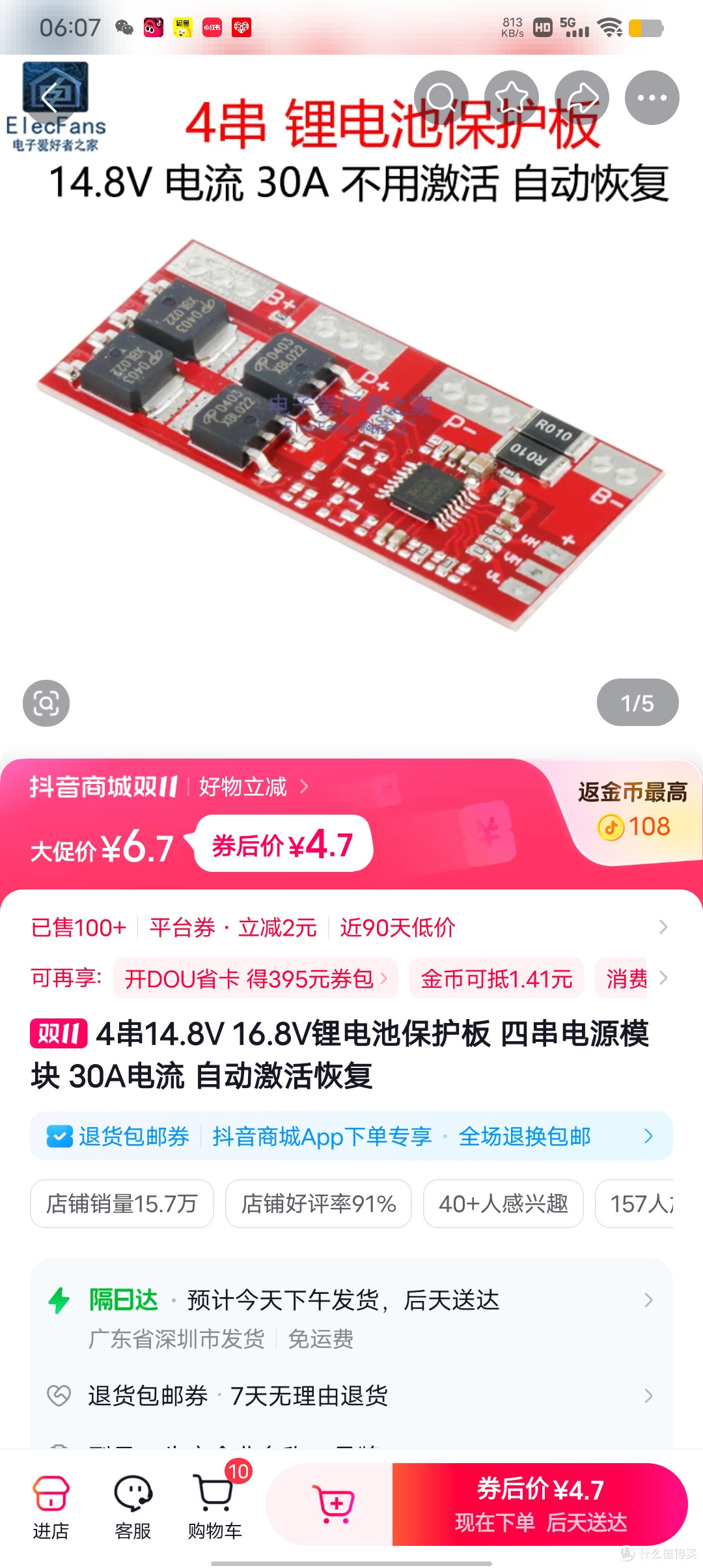

咱们看订单截图，商品原价6.7元，平台立减2元优惠券，叠加购物红包、支付优惠，最终实付款仅仅3.58元。

目前商品日常券后价在6.7元左右，价格波动不大，也就是一杯矿泉水零头，就能买到一块支持峰值30A的4串锂电保护板。横向对比同规格保护板，市面上同参数产品普遍售价6~10元，这个价格确实很有吸引力。但这里也要提醒大家，低价配件选购一定要看清参数，不能只看宣传标题。

三、产品参数详解，看懂保护板能力

这是一块4串锂电池保护板，电池标称电压14.8V，满电电压16.8V。

持续放电电流：15A，瞬间峰值电流可达30A，充电最大电流15A。

它兼容两种体系锂电池：三元锂/聚合物锂电池，也可以适配磷酸铁锂，但是两类电池保护阈值完全不一样，选购和使用的时候千万不能混用，接错电池类型会直接保护失效，非常危险。

核心保护功能

这块板子的保护功能齐全，覆盖锂电池使用最核心的几类风险：

✅ 过充保护：电池电压充满之后自动切断充电，防止电芯过充鼓包

✅ 过放保护：电池放电到下限电压，切断输出，避免电芯亏电损坏

✅ 过流保护：输出电流超过阈值，触发限流保护

✅ 短路保护：输出端一旦发生短路，微秒级快速断电

这个板子最大的亮点：保护触发之后可以自动恢复。很多廉价保护板一旦短路锁死，必须外接充电器才能解锁恢复。这款在故障排除之后，自动恢复输出，DIY调试的时候容错率更高，新手调试会省心不少。

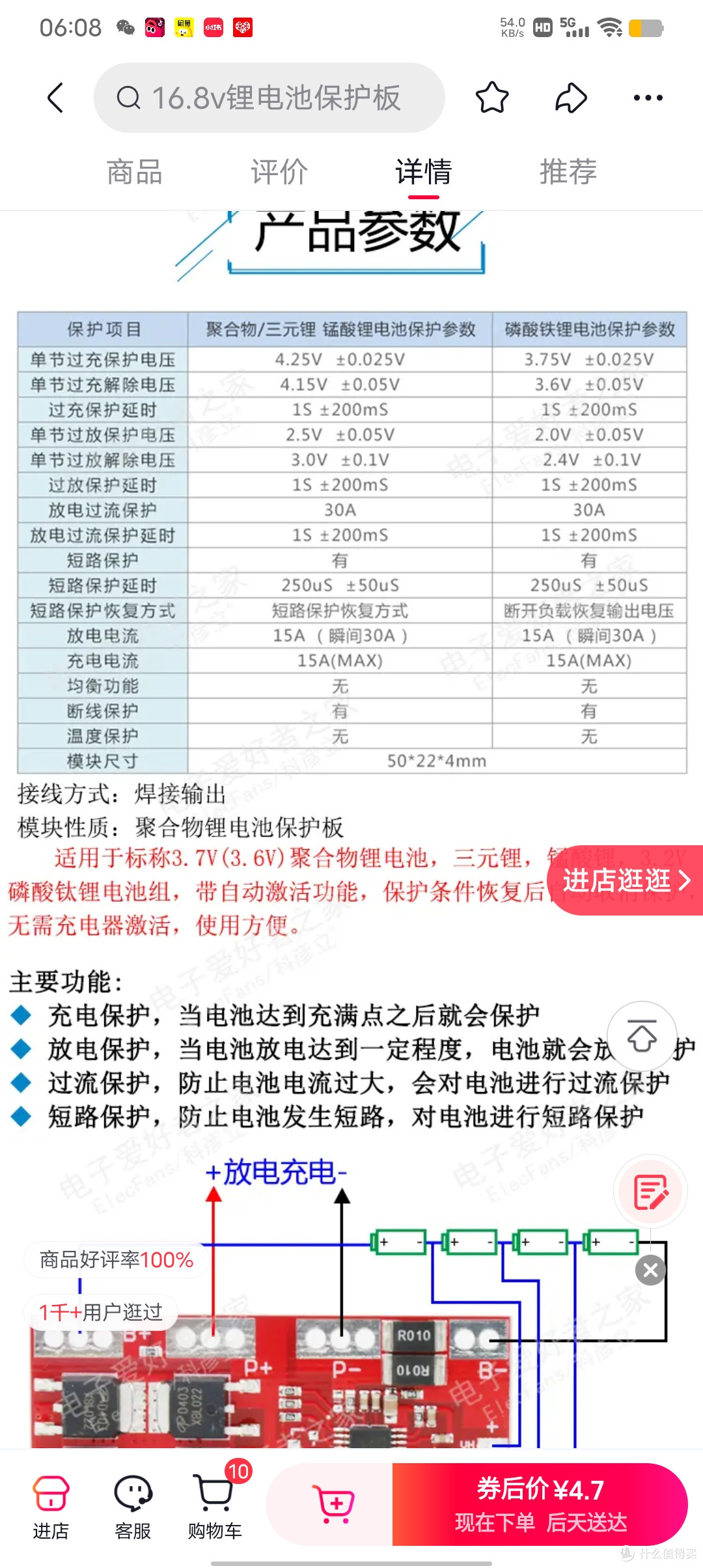

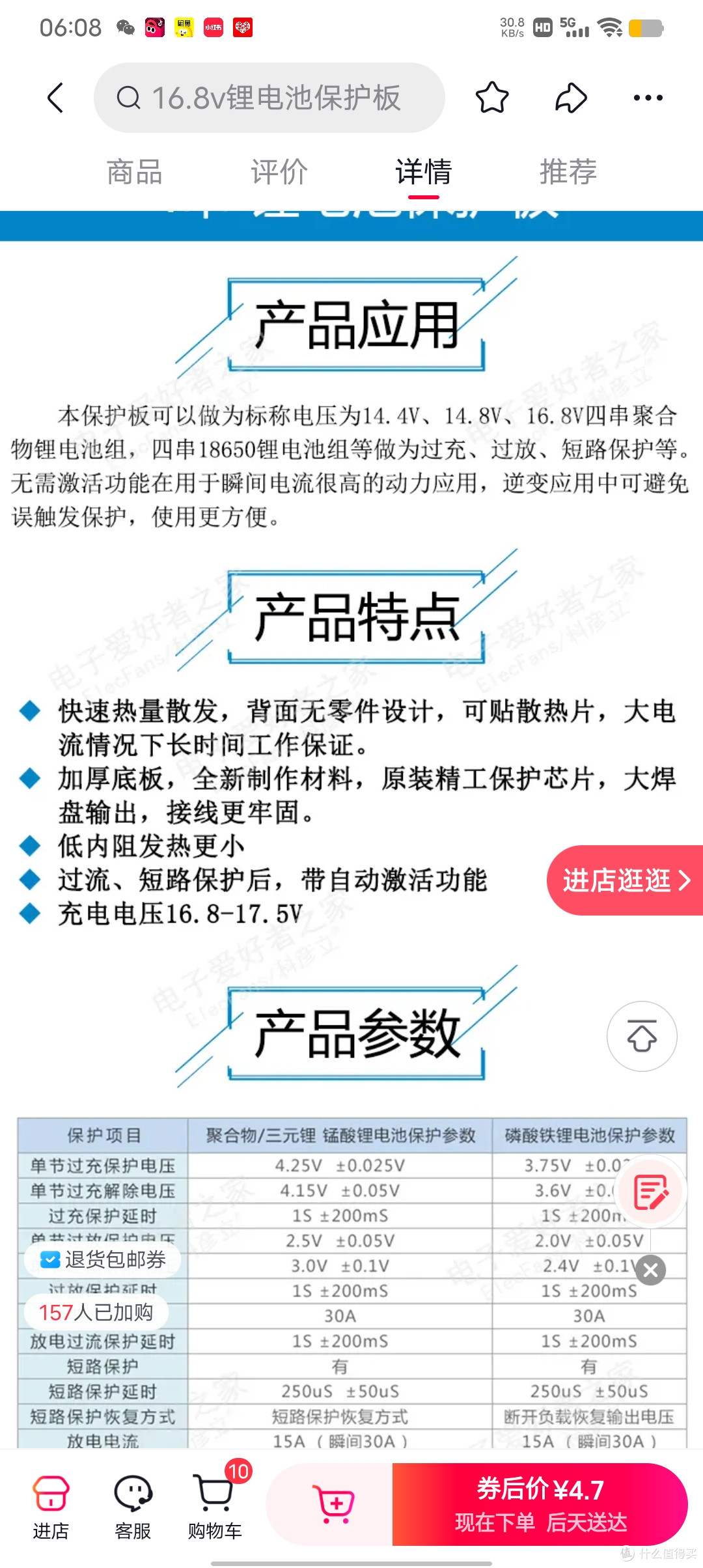

详细保护阈值参数

1. 三元锂/聚合物锂电版本

单节过充保护电压：4.25V，过充解除电压4.15V；

单节过放保护电压：2.5V，过放解除电压3.0V；

2. 磷酸铁锂版本

单节过充保护电压：3.75V，过放保护电压：2.0V；

短路保护延时250μs，短路瞬间快速切断电源，这是锂电池组最重要的安全屏障，防止短路瞬间大电流引燃电芯。

⚠️ 重点短板：这块板子不带电芯均衡功能

很多新手容易忽略这一点。无均衡保护板，只能做到保护，没办法主动平衡四节电芯之间电压。电池组长时间循环使用，四节电芯压差会慢慢拉大，会出现有的电芯提前充满、有的还没满，最终整组电池容量被压低，严重时会提前触发保护。

所以使用这款板子，必须挑选一致性优秀的电芯，组装完成之后，定期拆开测每一串电芯电压，手动均衡，不适合电芯一致性差的电池组。

四、接线方法，新手最容易踩坑的地方

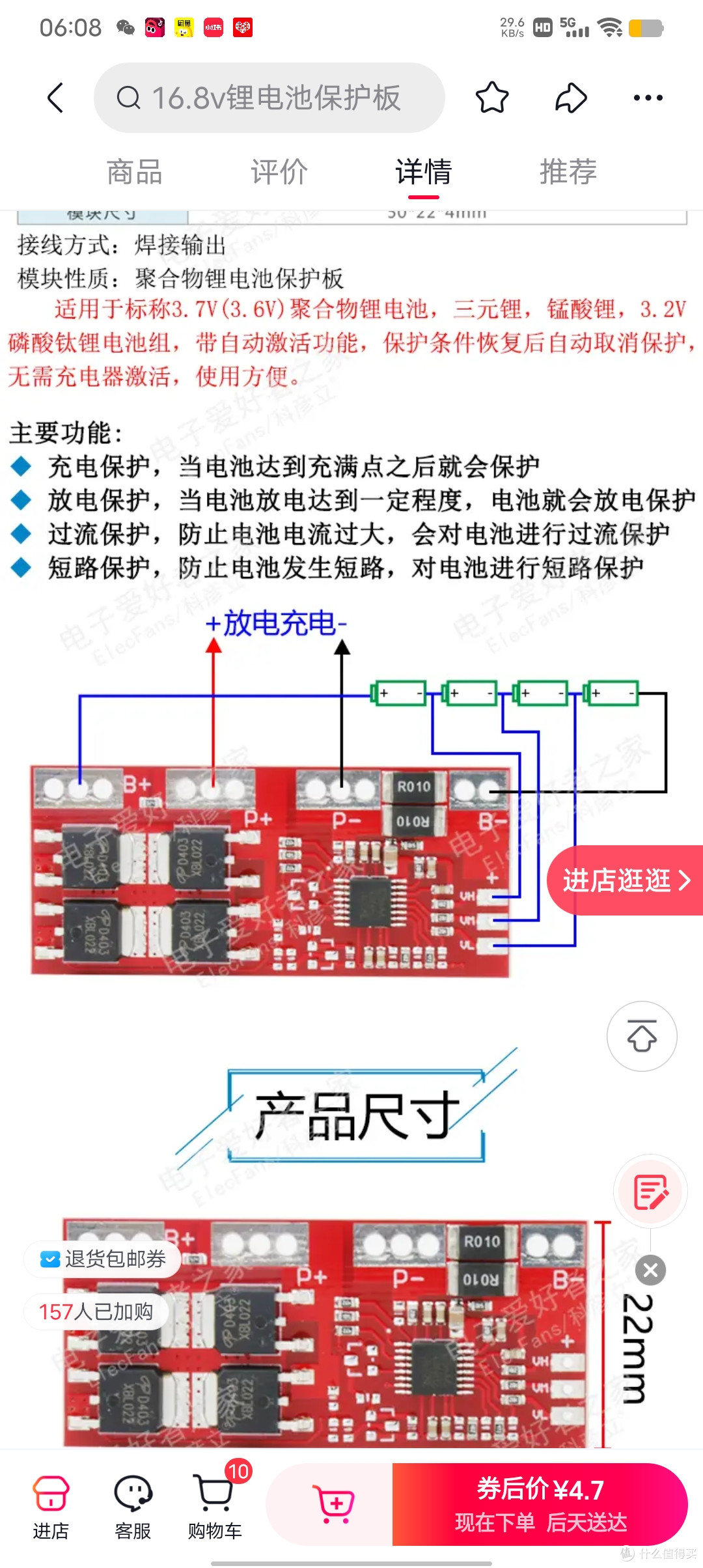

很多人组装锂电保护板翻车，都是接线顺序搞错，直接烧板。咱们对照商家给出的接线图，把接线逻辑讲明白。

- B+：四串电池总正极

- B1、B2、B3：四节电芯中间的采集点，依次连接电芯之间

- B-：四串电池总负极

- P+、P-：充放电共用端口，充电和对外输出都是这一组焊盘

✅ 正确焊接顺序，一定要记牢：

先焊接B-，之后依次焊接B1、B2、B3，再接B+，全部电池采集线焊接完成，最后再接P+、P-输出端。

顺序颠倒，非常容易直接烧毁保护板主控芯片，到手的板子直接报废。

接线完成之后，不要直接上电带负载，优先用万用表逐串检测电芯采集电压，确认每一串电压采集正常，再接入负载测试。

五、使用风险提醒，DIY锂电池安全第一

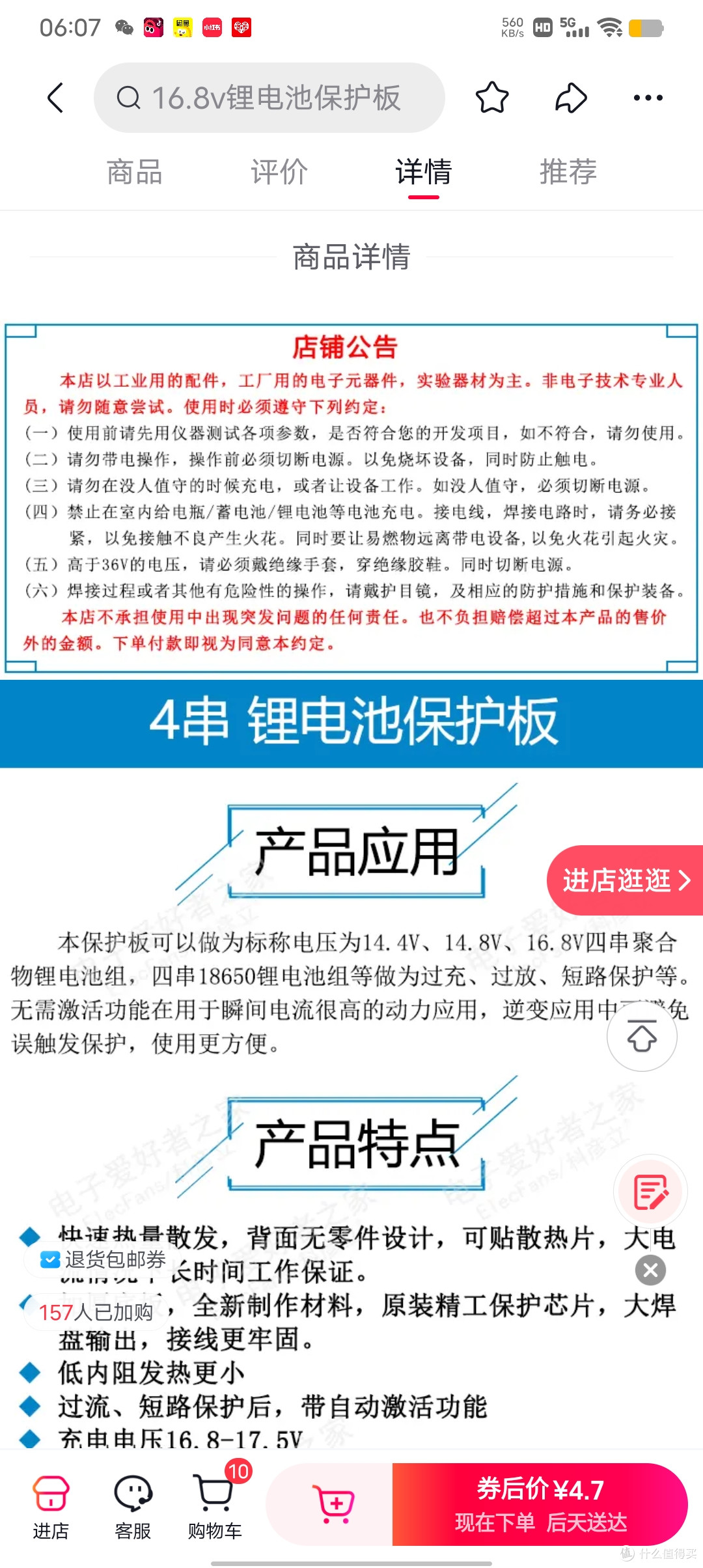

商家店铺公告里面写了很重要的安全提示，我这边再着重强调一遍。

这类属于工业电子实验配件，并非成品电源，没有外壳防护，非电子专业人员不建议随意尝试。

1. 所有焊接操作，必须断电操作，防止触电，避免焊接虚焊，虚焊位置会发热打火；

2. 锂电池充电时，人不要离开，禁止无人值守充电；

3. 组装、测试过程远离易燃物，做好防护，佩戴护目镜；

4. 高于36V操作要做好绝缘防护，咱们这套16.8V虽然低于36V，但是短路能量巨大，依旧不能大意。

DIY锂电池，乐趣很大，但风险同样存在，不要盲目追求大功率，一定要把安全放在第一位。

六、总结：这块板子适合谁？

✅ 优点

1. 价格极低，3~5元价位就能拿下，DIY低成本方案首选；

2. 峰值30A，持续15A，组装小型户外电源、大功率DIY充电宝完全够用；

3. 短路、过充过放保护齐全，故障自动恢复，调试容错率高；

4. PCB背面无器件，方便加装散热片，大电流工作散热条件更好；

5. 焊盘加大，手工焊接友好，新手焊接难度低。

❌ 缺点

1. 不带电芯均衡，对电芯一致性要求高，需要定期手动均衡；

2. 入门款保护板，元器件用料属于平价方案，不适合长期满功率不间断运行；

3. 无外壳，裸露PCB，成品组装之后必须做好绝缘封装。

适用人群

适合DIY爱好者、电子玩家，用来自制16.8V充电宝、小型便携电源；如果你想要省心、免维护的成品电池组，这款就不太合适，建议选择带均衡、成品一体化电池模组。

七、后续计划

外壳、保护板两大配件已经就位，下一步我会挑选合适的18650电芯，完成整套电池组焊接组装，之后用功率仪实测充放电曲线、带载能力，持续测试整套DIY充电宝的实际性能。想看完整组装、实测、带载测试的小伙伴，可以持续关注后续内容。

温馨提示：DIY锂电池存在安全风险，文章内容仅为配件评测，不构成操作指导，操作锂电池需要具备电子基础，做好安全防护。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
