创作立场声明:上次那篇文章是我第一次发帖,其实没写完,想着先发了回头再编辑,结果发布以后发现只能追加编辑。无奈只能再开一篇了……

上次那篇发布以后,评论好多人多不够小白,其实我觉得不是不够小白,而可能是我把过程步骤写的太细致了,反而让人觉得复杂,其实真照着做的话,应该还是很全面的吧。


上一篇传送门《新手小白修复路透社机械键盘——超详细QMK刷机教程》


上回书说到,Arduino Pro Micro已经刷好了自定义的QMK固件,下一步要做的就是把键盘原有轴板连接到Pro Micro上。

首先在PCB上找出每组按键对应的导线,原则上,两块PCB上都有负责竖向按键的7根导线,上半部分有三根横向导线,下半部分有4根横向导线,正好对应之前的7X7布局。横向和竖向的导线都确定好以后,就按照之前编辑固件的时候设定的顺序,把相应的导线连接到开发板上就可以了。图中浅绿色的导线就是之前修改PCB后补上的线路。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

如何确定哪根导线确定哪组按键哪?这个就涉及到最基础的万用表使用方法了,虽然叫“万用”,但是用来测定按键联通关系的话,只要用万用表的一个功能就可以了。把万用表拧到测定电阻的档位,然后用万用表的探针,一头碰触导线,一头碰触轴体针脚的焊点,显示电阻值为0,就说明导线和轴体针脚是接通的,否则就是没有关系的。这样一根根测定就行了,其实对于这种简单的电路,目测PCB上的印刷导线走向,也能大概猜出对应的导线。可能我说的多了,反而给人感觉比较麻烦,其实具体操作起来,没有看上去那么难。在机械键盘的改造中,万用表测量线路是否连通,是一项必要技能,所以一定要掌握。

比对之前的这张图,将被上下两块板分割的线路接通。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

通过测量,将被电路板分隔的竖向走线连接到一起,可以直接针脚到针脚的飞线,但是这里本着尽量保持原有硬件的原则,将所有走线都由PCB上的数据线插口引出,这样做也会使改装后的效果看起来更整洁一点。

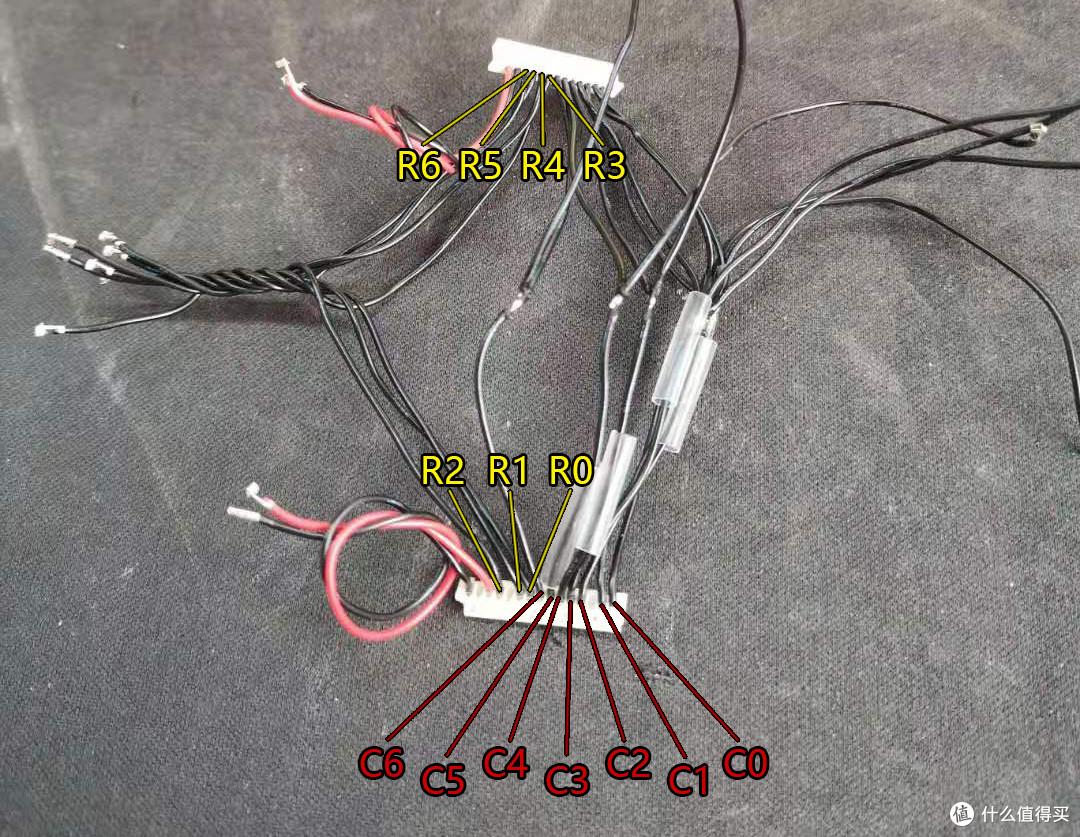

如下图,将上线PCB对应的竖列的导线连接到一起,然后再在连接的导线上引出一根导线,引出的这根导线要去连接开发板。横排按键的7根导线直接连接到开发板上就行了。下面红黑的两根导线是小键盘指示灯,红正黑负,这个线色定义基本是通用的所以在改装导线的时候,直接将红线移到LED的正极上,这样不容易混淆。上面那一组红黑导线是之前PCB上空余的一个指示灯,还没想好干什么用,而且编辑固件的时候也没有给他指定针脚,所以就先空着吧。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

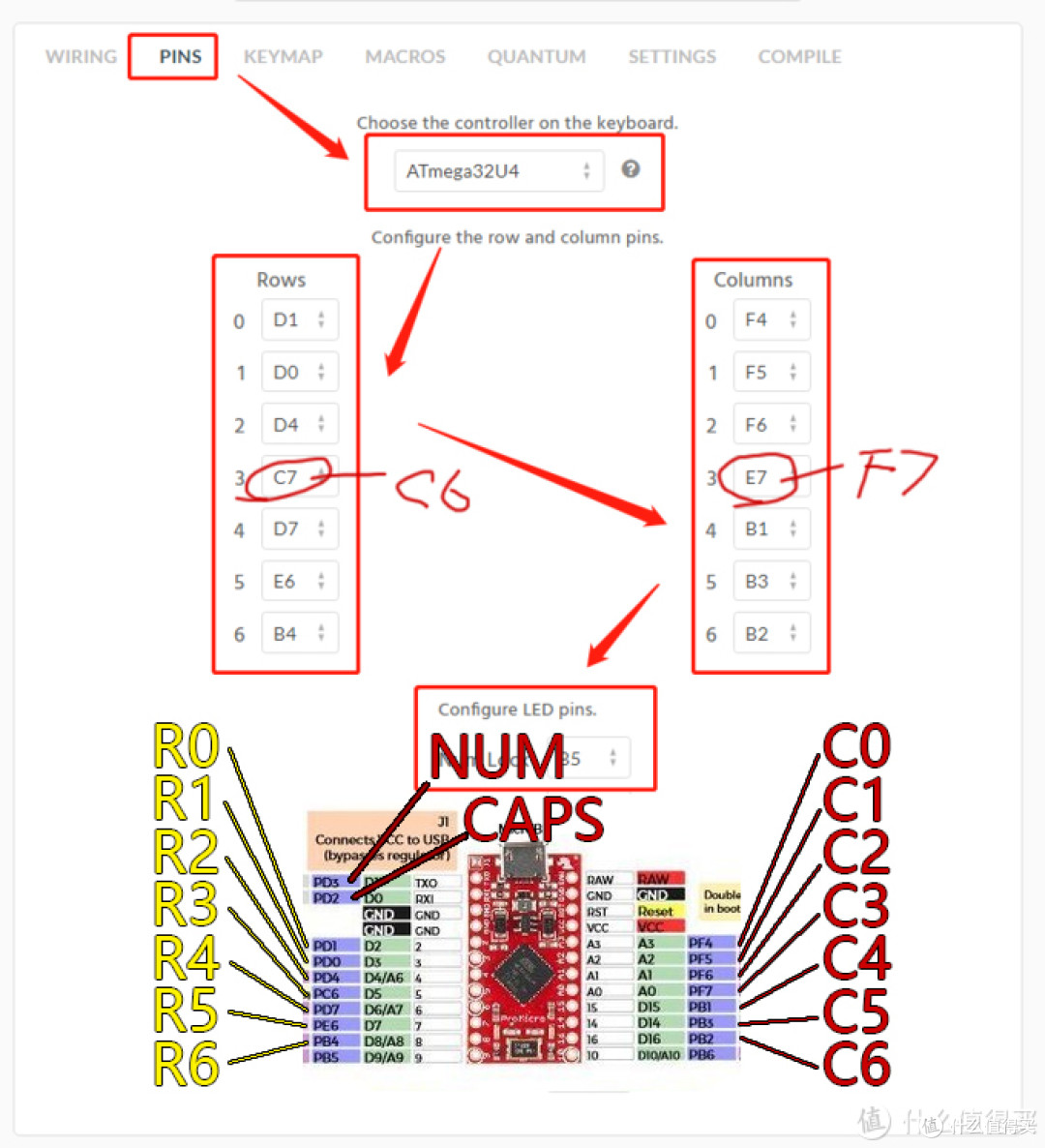

查好导线对应的按键行列以后,再对照之前在kbfirmware上PINS页面设置的行列与针脚对应的编号,以及针脚编号于开发板针脚对应,以确定具体哪根导线焊接到开发板上的哪个针脚,这里需要转换的次数比较多,建议提前做好记录,然后再对照焊接。

在重新制作针脚对照图的时候,发现之前指定针脚的时候有两处错误,然后小键盘指示灯赋予的针脚位置不太合适,顺路给改到了离GND较近的位置,然后把后来补的那一颗LED赋予大写指示灯的功能。幸亏之前保存了JSON文件。修改好配置以后,再次保存JSON和HEX文件。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

然后再次使用qmk_toolbox刷新固件。本以为已经驾轻就熟的刷固件操作,还是出了问题。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

英文不好,搞不懂什么意思,只能瞎猜了,首先怀疑是驱动问题,所以打开设备管理器,选中“显示隐藏的设备”,然后看到端口(COM和LPT)中之前安装过的开发板驱动,全部卸载。然后再次运行install_all_drivers.bat,安装驱动,死马当活马医吧……

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

最后折腾了半天,终于重新刷写成功了,幸亏之前在开发板上接了个按键,方便双击RST,双击后,会有拔出USB的声音提示,然后观察qmk_toolbox窗口,会弹出一行黄色文字,这时点击FLASH。

解释其中原理的话,我个人理解的就是,接上开发板以后,系统认出的是正常状态的开发板,如果开发板被刷成了键盘主控,那么系统识别的就是键盘。这时双击RST+GND,开发板的DFU模式被激活,相当于之前识别的键盘被拔出,所以先会发出一声拔出USB设备的提示音,然后系统重新识别到已经打开DFU模式的开发板,软件窗口上显示一行黄字,提示识别到设备的提示。如果这时候什么什么都不做,过8秒以后,开发板自动关闭DFU模式,这时系统会再次发出USB设备的提示音,然后QMK窗口会提示第二行黄色文字,如下图。出现第二行文字以后,就无法再对开发板进行固件刷写了。所以也就是像上面说的,如果要刷固件,一定要在第一行黄字出现以后,第二声提示音出现之前。如果还是不行,就多试几次……新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

解决了一段小插曲以后,开始按照前面的针脚对位图,将导线连接到开发板上。焊接完成如下图,看上去乱糟糟的好像很复杂,其实都是同一个接线原理的十几次重复而已,也就是说,您只要知道其中一根线怎么接,就知道其他线怎么接了。事实上,改装机械键盘方面的很多工作都是这样的重复。所以在刚开始接触的时候,不要被那些繁多的导线吓退,其实都是重复而已。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

然后满怀希望的把主控接到电脑上,一声清脆的USB提示音之后,按下按键,是的,没反应……真搞不懂为什么还有人质疑我小白的本质……唉!冤死!找原因吧!

先检查接线顺序,没问题;检查固件设置,没问题;最终,我怀疑问题出现在二极管的设置出了问题,毕竟这些正负什么的,对于小白来说很容易搞反了,轴体后面的二极管接反了并不会烧坏什么元件……由于之前焊接二极管的时候是严格按照PCB上印刷的正负极焊接的,所以问题很可能出现在kbfirmware中,WIRING页面上的二极管方向的设置,将之前的Column to Row改成Row to Column,然后再次保存Json和HEX文件。然后再次用qmk_toolbox刷新固件……新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

这次终于按键可以敲出字符了……那一刻,我的内心已经被折磨的筋疲力尽……甚至都不知道兴奋了……新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

可是问题还没完,两个LED指示灯不亮。查了两天也找不到关于指示灯不亮的解决办法……唉……小白的苦,有谁知啊!!

经过反复测试,发现固件设置时候指定的针脚是LED的负极,而LED的正极则需要接到轴体的针脚上,就此,键盘上的LED都可以正常使用了。测了下开发板上的电压,在2.5V左右,比白光LED的电压略低,所以亮度反而不是那么刺眼了,比较合适。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)


经过测试,又调整了一下之前设置的快捷键,这里更正一个上一篇的错误。

 如下图,在上一篇中说到切换键层的键值是M(),这里是错误的,正确的切换层设置的键值应该是TO(),选择后,再在下面选择想要到达的键值层就行了。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

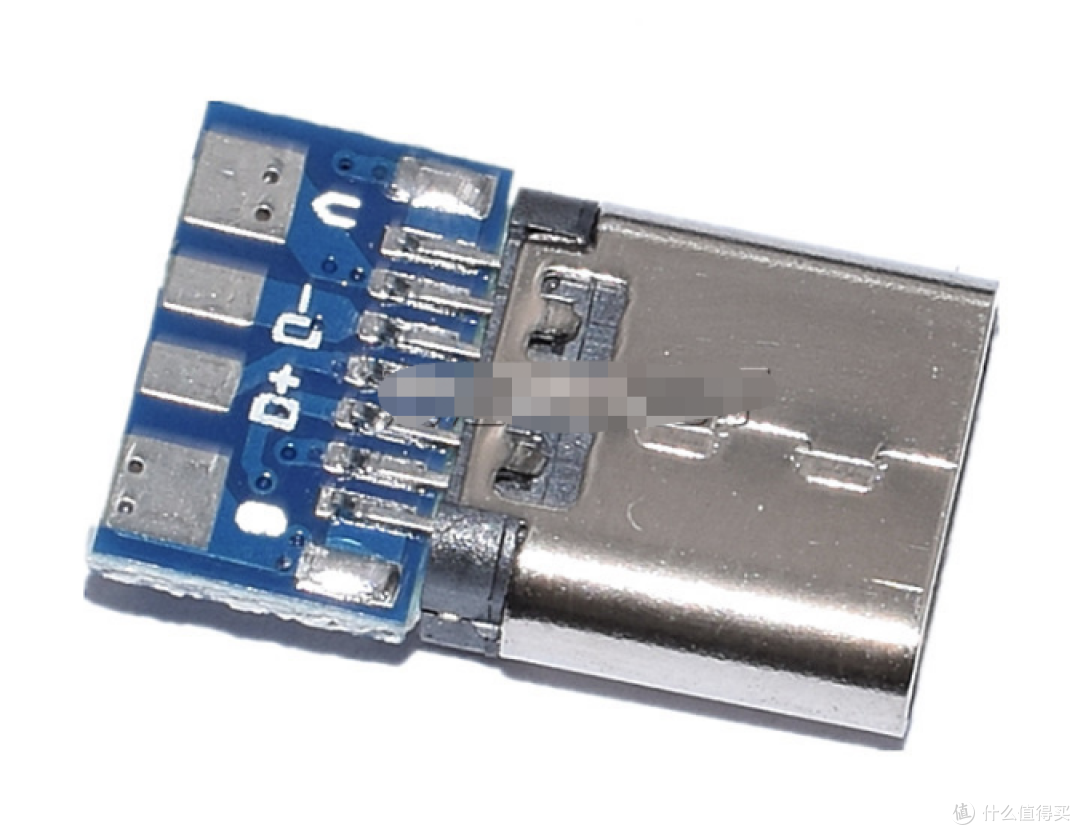

接下来为键盘做一个接口面板,由于线留的有点短,并且开发板上的插口比较脆弱,经常直接拔插,坏了不好维修,所以从开发板外接出一个type-c接口。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

通过3ds max建模,3d打印出后面板接口。3DSMAX建模的方法这里实在没有办法展开细说了……实在没有条件3D打印,手工切割一块板子堵上去也不是不行……新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

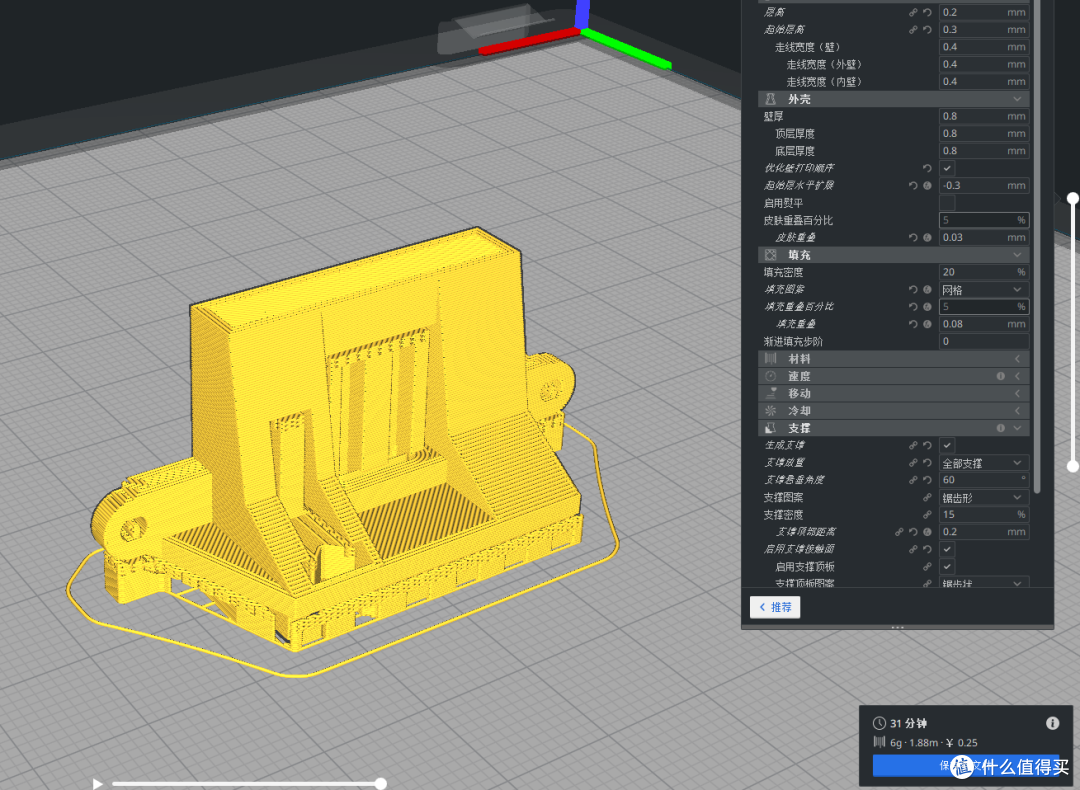

然后将max导出的STL模型文件导入CRUA软件,进行切片计算。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

最后用3D打印机打印出来。说到3D打印机,多唠叨几句,现在国产的3D打印机真的是不错,单位之前买了一台美国原装的MakerBot 3D打印机,花了2万5,结果打印效果还不如后来我自己在淘宝花不到3000买的国产机器,而且那个机器故障率还很高,不到一年返厂了三次……对耗材要求也高,不是用原厂六七百的,就是用国产高端小200一卷的……扯远点说的话,美国制造业干不过咱们中国也是活该了。新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

旁边还加装了一个微动开关,用来做激活DFU模式的按钮,省得以后刷新固件还得打开键盘外壳。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

接下来,找了一根USB线,把胶头切开,取公头使用,特意选了一根只能充电的USB线,切开以后可以看到插头里面只接了红黑两根线,中间的两个触点空着没有接线,所以这根线只能充电,不能传输数据。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

这个接头还算厚道,后面的焊点不是很小,焊接比较方便。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

按照线序接好导线,测试无误以后,用热熔胶封一下。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

将插头和复位按钮连接到开发板上,封胶。至此,电路部分全部完成,把零件都放进外壳里,把壳子装回去就可以了。

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

下一步,设计按键标签,放在透明盖键帽里。拖延症实在是太严重了……最后都懒得找彩打了……就弄个黑白的先用着吧。制图软件是photoshop,软件教程不展开说了,实在不会,手写也行……新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)

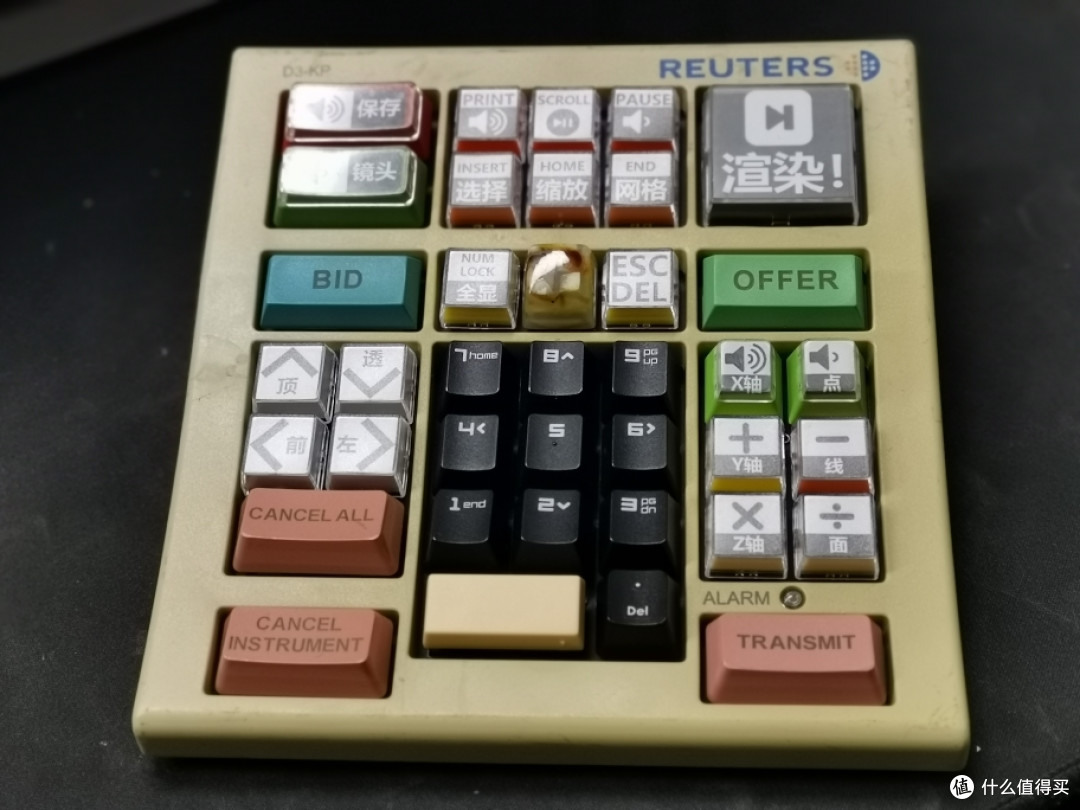

最终完成效果!终于终于完成了!上点完成图吧……

新手小白修复路透社机械键盘——超详细QMK刷机教程(2)


新手小白修复路透社机械键盘——超详细QMK刷机教程(2)


新手小白修复路透社机械键盘——超详细QMK刷机教程(2)


新手小白修复路透社机械键盘——超详细QMK刷机教程(2)
