你没见过的电源:再也不怕蟑螂与回南天,灌硅胶电源—— 超频三七防芯GI -P850 安全电源拆评
众所周知,电源一直都是主机的“心脏“,这个心脏的功率与稳定,就决定了躯体的成就与衰败。
最近越来越多的品牌加入到高端全模组电源这个行列,但是真正有融入新元素或者新技术的产品寥寥无几。一方面来说能加入高端模组电源这个行列,功率与稳定几乎不用质疑。可是在大家基础都一致的情况下,就缺乏了那让人眼前一亮的回眸创新。
超频三大家都不陌生,作为老牌DIY配件厂家。这个月推出了一款全新的全模组金牌电源,号称采用了业内首创的七防工艺。防虫、防潮、防尘、防震、防腐蚀、阻燃、防静电的超频三七防芯安全电源850W!而且还采用了日系电容以及提供十年质保服务。不得不说, 确实引起了我的好奇心。它的业内首创工艺究竟是什么,如何做到7防工艺?
最终还是好奇心战胜了我。毕竟对于身在南方的我,每年如期而至的蟑螂以及雷打不动的回蓝天,不知道让我家多少电器纷纷无疾而终.....
产品展示
大大的 “七防芯“图案 80plus金牌认证的 850W电源
电源技术说明,可还没了解到七防的工艺来源
居然还是RGB电源,支持微星、华硕主板的ARGB技术同步灯效
内饰采用黑色珍珠棉防震
七防芯电源本体、线材配件都有专门的袋子
超频三七防芯安全电源 850W 本体+ 模组线材
超频三七防芯GI -P850 安全电源
号称采用了业界首创的七防工艺,灌硅胶工艺。达到防虫、防潮、防尘、防震、防腐蚀、阻燃、防静电的效果。
80plus金牌认证的 850W全模组电源,采用高端全桥谐振&DC-DC整流方案,50%典型负载下转换效能高达92%。核心部件则采用进口品牌,设计寿命10W小时。电容采用“日系中的日系——黑金刚CHEMI-CON”品牌电容。风扇支持智能启停技术。模组线采用扁平化设计。 另外还带RGB灯效,可同步华硕、微星主板ARGB灯效。提供高达十年的质保服务。在封闭状态下,七防芯安全电源采用的导热硅胶导热系数为0.8W/m·k,导热系数是空气的27倍!PCB板热量通过高导热系数硅胶快速传导至底盖散出,大大提升散热效果,电源内部整体降低5 ℃以上
▲尺寸160*150*85 搭载14CM的动压风扇 辅助散热。7扇乳白色的扇叶带动RGB灯效
▲80plus金牌认证 单路+12V设计的全模组电源,+12V额定输出电流70.8A,输出功率849.6W,+5V /+3.3V额定输出电流20A,总输出功率100W
▲全模组接口,CPU双8pin供电设计,与PCI-E共享用4个模组端口
▲一键智能启停按钮、I/0电源开关。电源三插采用横式设计
▲左右2方还有乳白色的内嵌灯效板设计,通过反射风扇ARGB的灯光实现ARGB灯效
线缆与模组线
除了主板24pin供电模组线采用蛇皮编织包裹防止割伤之外,其他模组线都采用了扁平化设计,对于背线空间需求更小。更容易隐藏走线。
▼1.8M的国标电源三插 以及 ARGB灯效同步线
▼主板24PIN模组线 长度 600MM
▼CPU (4+4)8pin 模组线 *2 长度 650MM
▼显卡(6+2)+(6+2)双8pin 模组线*2 长度 650MM+150MM
▼硬盘SATA4口 模组线*3 长度 450+150+150+150MM
▼大4D*4 模组线 *2 长度 450+150+150+150 MM
小4pin接换线缆 长度 150 MM
电源拆解篇:
既然作为一颗拥有业内首创独家技术的七防芯设计电源,肯定是需要见识一下其设计的思路以及零件的配备,下面就通过拆解外壳了解下其内部构造是如何做到七防:防虫、防潮、防尘、防震、防腐蚀、阻燃、防静电的效果!
▼首先找到防拆贴,其位于电源风扇一侧,作为十年质保的电源。防拆贴一撕开就注定与保修无缘,这也是行业通用的规则。所以大家安装的时候务必要小心不要碰到了
▼电源外壳的拆解非常的简单,其实只需要拆下最外围的4颗小螺丝,然后沿着边缘慢慢翘起便是,但是一般来讲,电源的风扇供电都是固定在线路板上,一齐提起很容易误伤风扇供电线,所以最好连带风扇固定螺丝一齐拆卸较为安全。
▼风扇入流保护罩以及电源外壳这2个是最容易分离下来的
▼可以见到其实电源2边的乳白色灯效板是没有ARGB灯珠的,其通过ARGB风扇发出的光反射 而透出光效,达到发光的效果,只是这样的光效无疑之间也暗了不少,不过其实一般机箱的电源仓封闭,也不会看到2边的灯效。

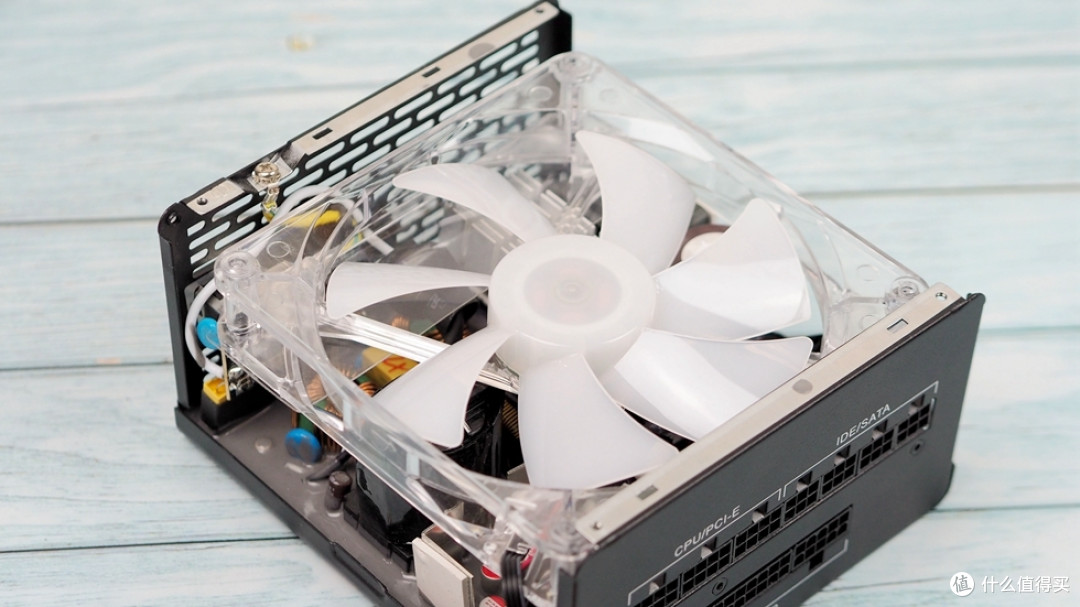

▼14CM的ARGB风扇,采用HDB动压轴承,乳白色的七扇叶ARGB灯光设计。边缘外壳采用白色透明的材质,好反射光效到2边的灯板上,同时支持智能启停技术,低负载下支持风扇停转。是目前很多玩家都喜欢的模式。
▼型号为:EFS-14E12D, 12V 供电 0.8A电流设计,ARGB线以及供电线都被固定在了PCB板上。不能拆卸下来,否则需要自己焊接回去,拆卸务必小心
▼PCB板以及电路设计 ,整块PCB板底部都被散热硅胶填充封闭,同时表面的PCB零件上海被封盖上了一层约2mm厚的散热硅胶。在这个特殊的环境下,南方人最讨厌的回蓝天以及蟑螂完全没有办法威胁到PCB电路,同时其散热硅胶还达到了防止静电以及整体散热的效果。
在封闭状态下,七防芯安全电源采用的导热硅胶导热系数为0.8W/m·k,导热系数是空气的27倍!PCB板热量通过高导热系数硅胶快速传导至底盖散出,大大提升散热效果,电源内部整体降低5 ℃以上
▼被灌胶工艺覆盖的PCB还有效防止灰尘积累,大家都知道其实灰尘也是PCB板上的一大杀手。灰尘并不是一味都是尘与土的构造,其上面还附有一些铁屑。当积累的灰尘达到一定的数量,会对PCB板的散热造成困难。同时若是长期在铁屑附着过多的灰尘环境中运行。更是容易造成短路。灌胶工艺有效的阻挡了这类事件的发生
近距离的观看其PCB分布、电容用料以及散热设计,还有业内首创的灌胶工艺
▲其实可能大家对于这个灌胶工艺有一些熟悉想法,那就是我们最常见的洗衣机操作面板,其下面的PCB一般也是采用灌胶工艺,以达到高度防水防潮的能力。双方的思路其实相差不远。只不过在灌注的材料以及难度上。更高功率热量以及PCB电路更密集的超频三七防芯电源灌胶(散热硅胶)无疑难度上更高。
▼模组电源越来越受欢迎的原因无外乎其体积以及安装的优势要相比传统电源方便高效。更能有效节省背线藏线空间。还有在其质保十年的基础上,厂家用料无疑注定比普通的电源用料要更足质量要更好
扁平化的线材走线确实更容易隐藏,对于目前的侧透机箱而言。藏线是目前最阻碍美观需要解决的问题。
超频三 七防芯安全电源850W 带动3900X+ X570-E+ Vega64银风这样的配置 CPU+GPU满载拷机毫无任何压力。电源甚至还有很多余力应对瞬间飙升的供电需求以及额外的外设接入供电。
双烤满载的供电稳定500多W,虽然目前的科技越来越进步。多核CPU的供电能耗比越来越优秀。但是对于作为主机“心脏”的电源来讲,时刻处在功率边缘非常损耗电路零件的寿命。一颗好的心脏要面对随时飙升的肾上腺素以及永远留有余力应对突发的高强度对战。所以选配电源永远都要给外设供电以及瞬间供电留有位置。
超频三 七防芯 GI -P850 安全电源无愧于业内首创这个设计,采用全新的灌胶工艺达到防虫、防潮、防尘、防震、防腐蚀、阻燃、防静电的七防效果。十年质保更是让你无需担忧质量问题。通过上面的拆解还能看到,其采用日系电容。全桥谐振&DC-DC架构.,转换效率高达92%通过80PLUS金牌认证。ARGB的灯效在2边的灯板上尚有不足不处,不过ARGB只是点缀之一。其业内首创灌入的散热硅脂的设计无疑很新颖以及实用。除了达到七防的效果之外。全覆盖的散热硅脂还有效让其整体散热效能更快,而且比暴露在空气中更低5℃。
但对于住在南方的朋友而言,最开心的无疑是终于找到了解决回蓝天以及蟑螂伤害这个苦恼的问题。超频三七防芯电源业内首创的灌胶工艺让你不用再担忧此类问题的发生。
