2000M+2.5G全屋组网核心，便宜大碗的交换机SKS7300-8GPY4XGS-P，简单魔改散热

首先介绍SKS7300-8GPY4XGS这货：

https://item.jd.com/100080644801.html

二层可管理型以太网交换机

SKS7300-8GPY4XGS-P是兮克自主研发的管理型POE交换机,拥有8个100/1000/2500 Mbps支持POE供电RJ45端口,4个10Gbps SFP+光纤端口。采用存储转发技术,结合动态 内存分配,确保带宽有效的分配到每一个端口。 支持链路聚合和MSTP生成树协议,提供完备的安全策略、完善的QoS策略、有效的ACL过 滤控制以及丰富的VLAN功能,易于管理维护,满足企业、小区、酒店、办公网及园区网的 组网及接入要求。

• 产品特色

• ⬤ 1-8口基本802.3af/at为终端供电，自动识别POE需求

• ⬤ RJ45支持端口自动翻转(Auto MDI/MDIX)

• ⬤ 支持IEEE802.3x全双工流控和Backpressure半双工流控

• ⬤ 高可靠性设计,支持MSTP二层链路保护技术;

• ⬤ 支持划分VLAN,可基于端口/MAC/协议和IP子网进行VLAN划分

• ⬤ 支持静态汇聚和动态汇聚(LACP)两种汇聚模式

• ⬤ 支持QoS流量策略,解决网络延迟和阻塞等问题,保证了网络通信质量

• ⬤ 支持ACL访问控制列表,对网络中的流量进行过滤与控制,保证内网的可控性和安全性

• ⬤ 灵活方便的管理维护,支持Console/Telnet/SSH/WEB等多种管理方式

• ⬤ 支持TFTP方式的文件上传与下载管理

我原先的路由器是ER2260T，带4个万兆；NAS服务器是万兆，台式机是万兆，笔记本是万兆，写字台的分交换机是万兆。

ER2260T可以带TP的面板AP，AP是wifi6和2.5G有线回传。那么就需要一个2.5G的POE交换机，最好还能带万兆光口。综合下来，sks7300这货最合适了。

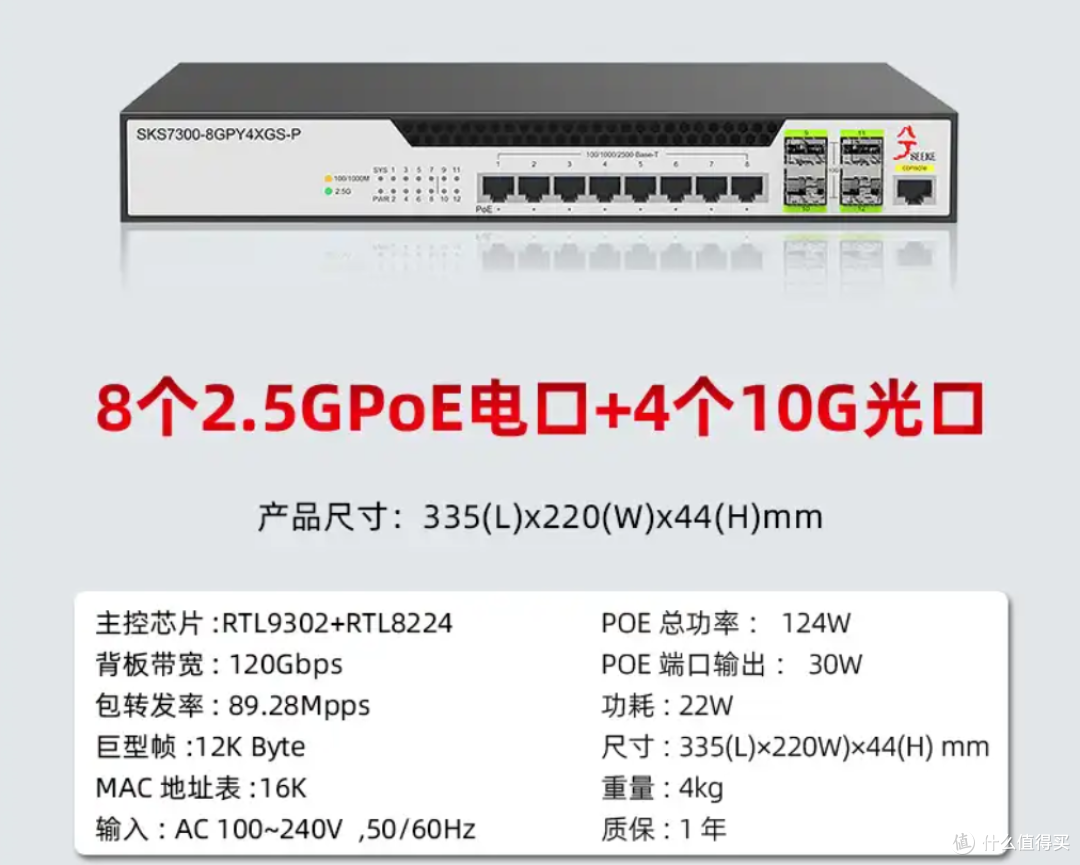

POE的功率也足。

开箱不放了，反正很大一坨。

开机发现噪音很大，应该是为了机房环境使用了暴力风扇。

那么就全网首拆吧。

看图可以看到，是2个4P口配2个风扇，均是调速风扇。4个spf+的接口比较近，确实比较需要散热。但是散热风道比较远。一个直流板出12V和52V电压，没有办法拆除改外部12V供电然后缩体积了。所以放到鞋柜了还有点挑战。根据奥卡姆剃刀原则，没必要用12V-52v的升压板，或者再搞个52V供电。因为没有12V便宜，用原来方案就行。直流板单独找个外壳更麻烦。

因为是背部靠底，不能通风所以选择左右贯穿通风。我的鞋柜也是左右贯穿通风。在机壳外补一个循环扇对着光膜吹就好。

对直流板加强散热，防止以后爆电容之类的问题。

风扇还行，就是比较暴力

开盖后的温度测试，万兆光模芯片，室温28℃。

开盖后的温度测试，猜测是2.5G交换机芯片，室温28℃。

开盖后的温度测试，主控芯片，室温28℃。

直流板的温度比较高，有43了。

电容特写。还有直流板的特性。

胶口封的，不能无损拆除，就不动了。

之后上机实测：

因为是三针风扇（没有买到4针，懒得弄了），所以风扇状态不显示，但是温度整体来说很不错。鞋柜内温度33℃。

企业级的稳定性确实厉害。

POE的供电也是真猛啊。感觉带10多个AP完全没有问题。

顺手配的100M的POE监控摄像头，也是美得很。抗干扰的很。

还能看到光模的信息，真相啊。

那么全屋WIFI的结构就是5个AP：

最终的网络拓扑：

ping在30以内。

能当核心交换机的，真爽
