格力天仪内外机完整拆机 格力史上价格最低的1.5匹新一级空调

大家好，我是QSY，今天拆「格力天仪1.5匹新一级」，型号KFR-35GW/(35504)FNhAa-B1。

​2024年618，是空调行业价格战最激烈的一年，1.5匹新一级能效空调，华凌和Leader降到1599元，美的酷省电降到2199元。

6月14日，格力天仪在京东上架，售价2399元，成为格力史上价格最低的1.5匹新一级空调。

我哥们给父母家买空调，原本要买XX的，看到同价格可以买格力，就直接叛变买格力了。16日晚20点下单，17日早8点空调就送到。我让他先别安装，先给我搬过来拆机。

格力天仪1.5匹

• 整机型号：KFR-35GW/(35504)FNhAa-B1

• 内机型号：KFR-35G(35504)FNhAa-B1

• 外机型号：KFR-35W/FNhXD17-B1

一、拆室外机

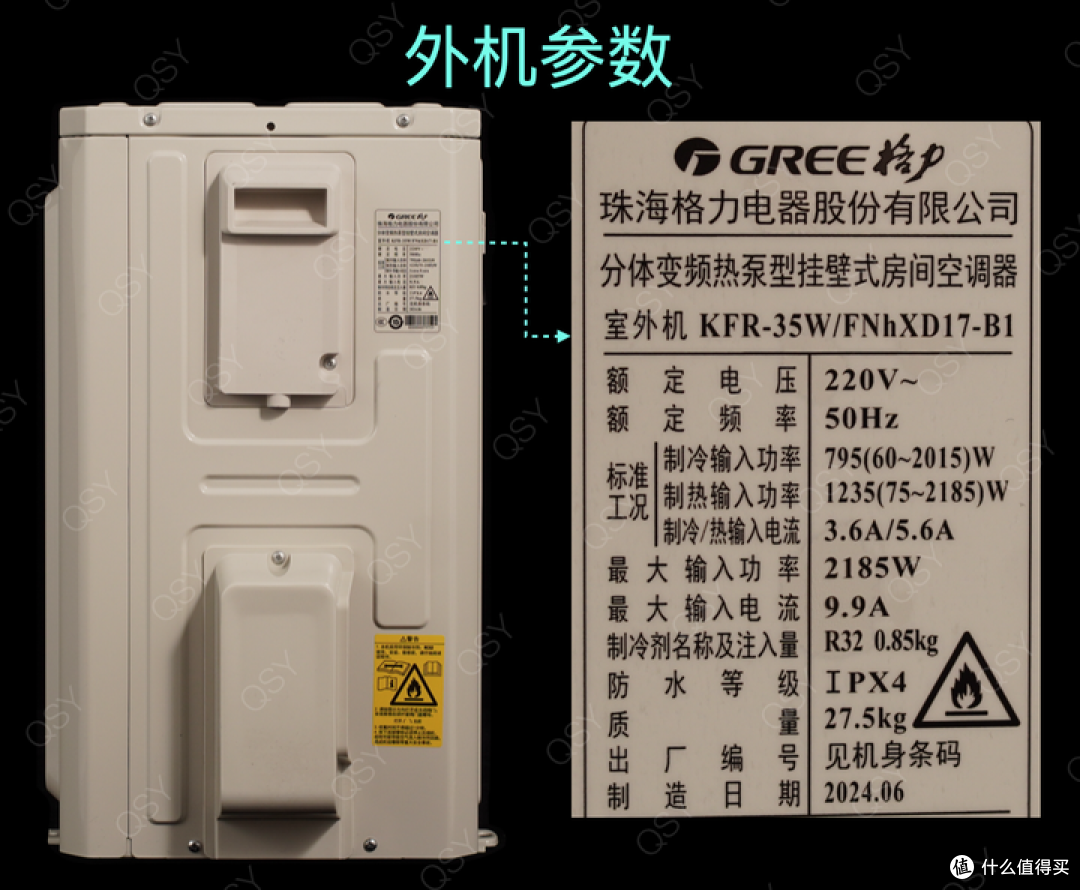

格力天仪外机尺寸802×555×350mm，尺寸带阀门盖和地脚。

• 制造日期：2024年6月

• 制冷剂：R32/850g

▲外机标称27.5kg，实际称重28.168kg。

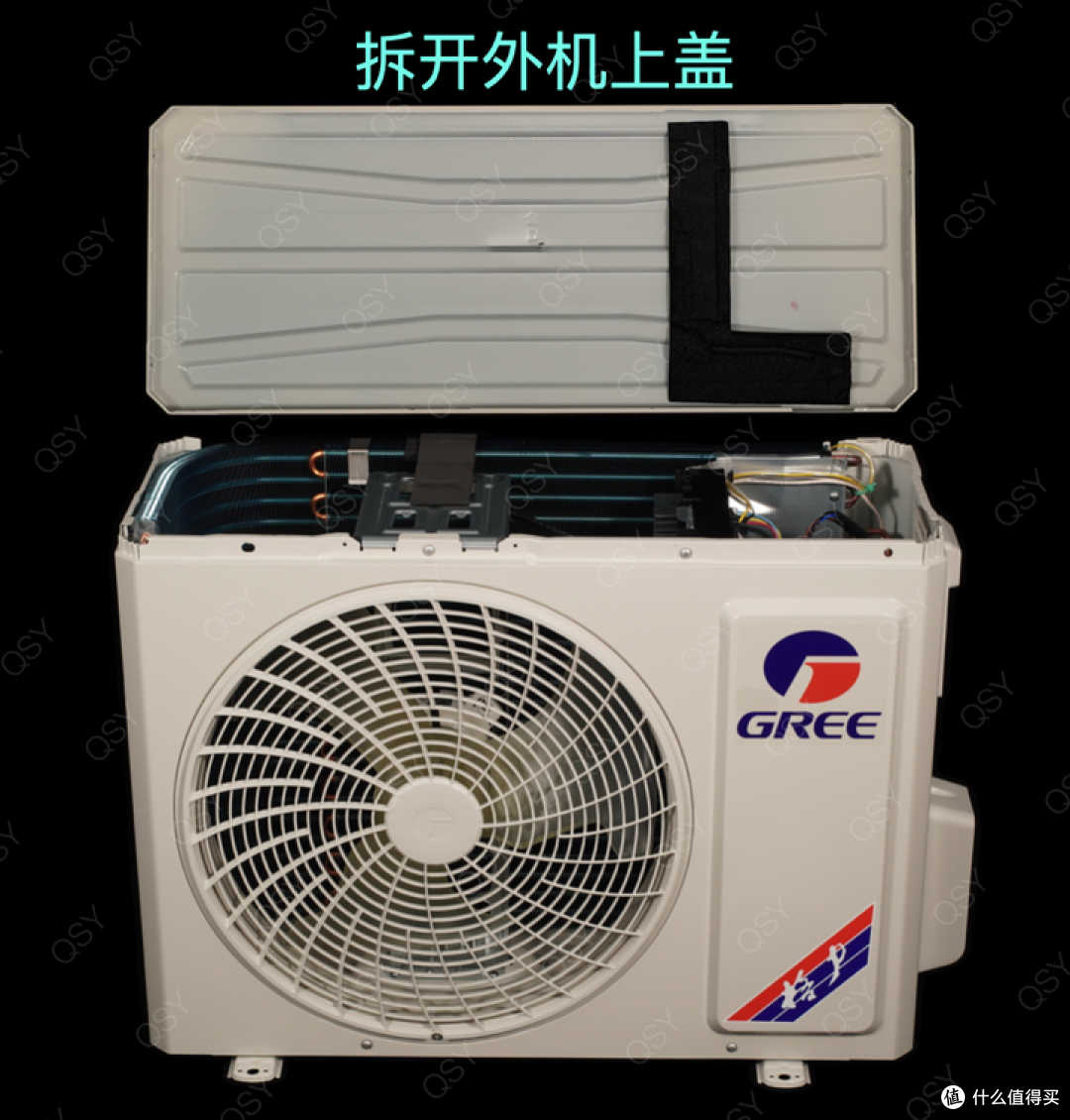

▲拆开上盖，可以看到1.6排铜管冷凝器、竖置电控板。电控板上方有隔温棉避免产生冷凝水。

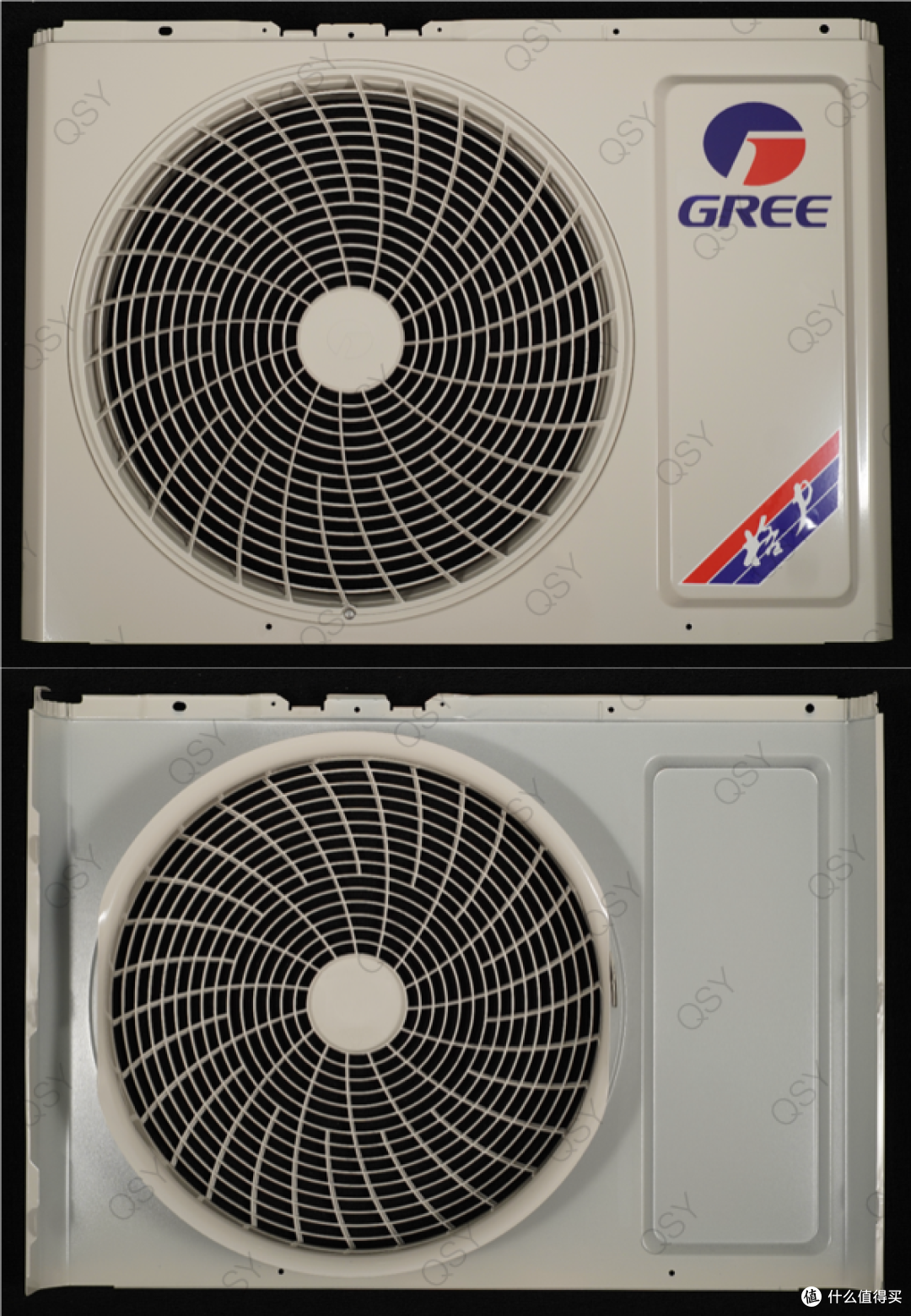

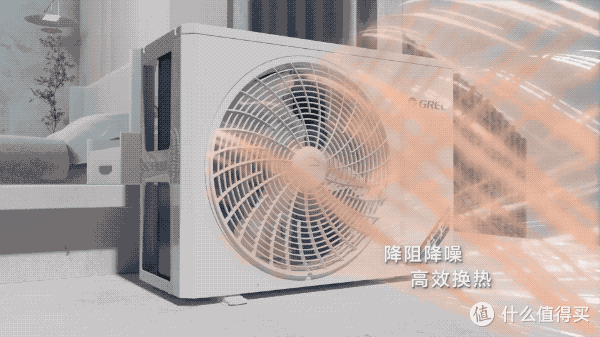

▲导风罩采用仿真气流螺旋格栅设计，贴合出风气流路径，降阻降噪，高效换热。

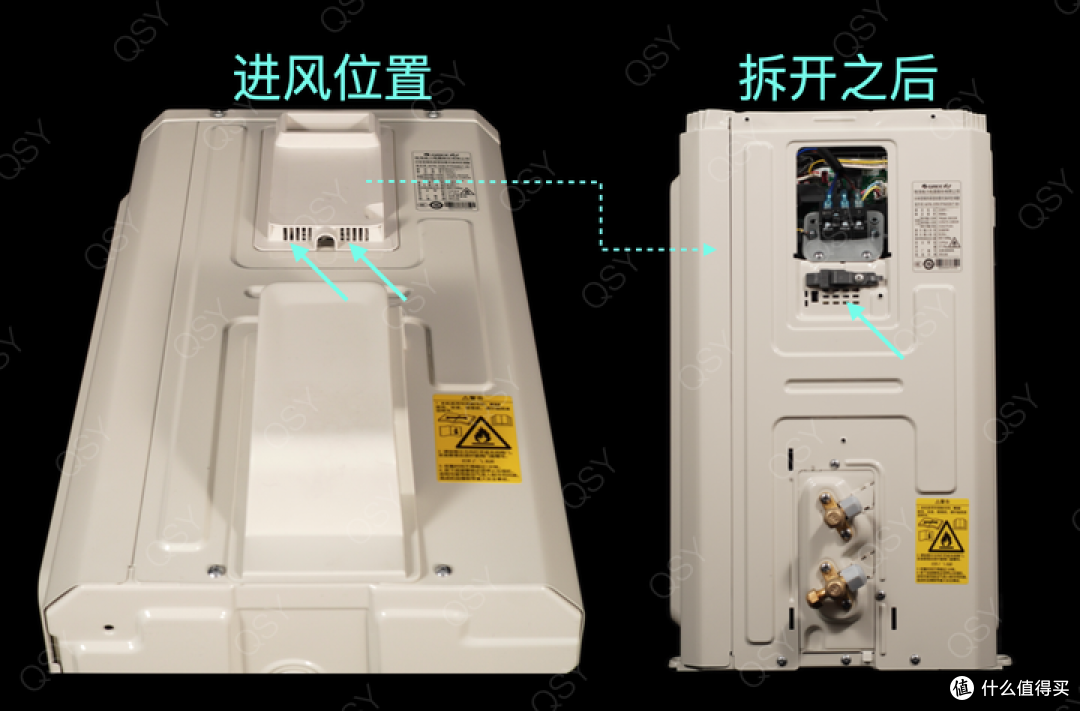

▲格力天仪室外机右侧，在搬运提手位置设计了进风槽，使用没经过冷凝器加热的环境风给电控板降温。

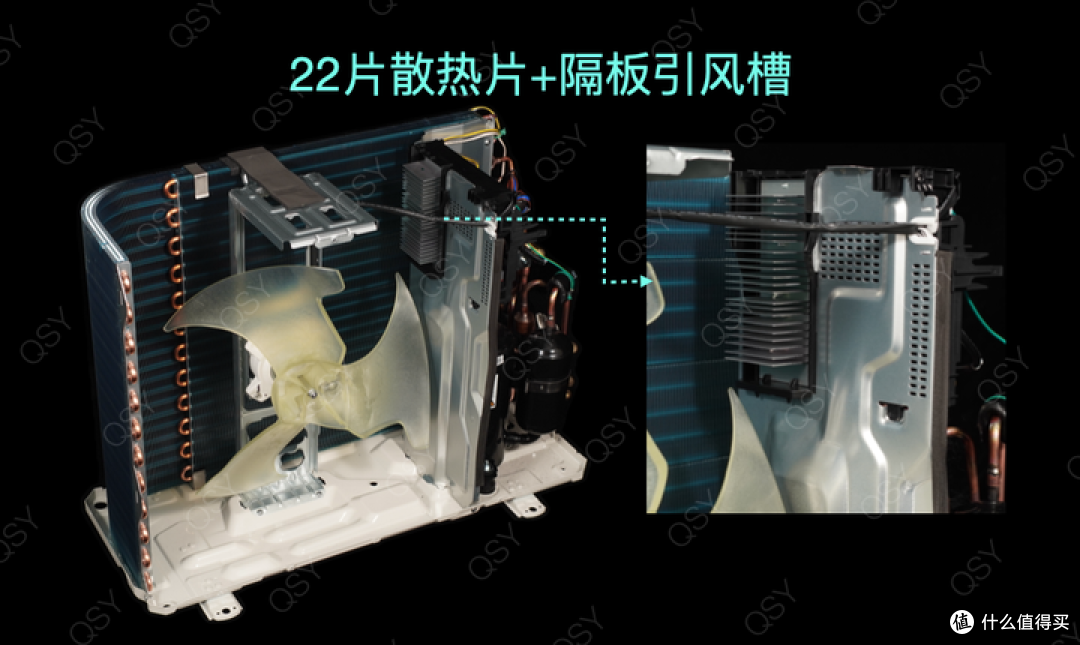

▲电控板改为竖置布局，加大电控板与环境风散热面积，还在压缩机腔、风机腔之间增加了引风槽，利用风机腔负压效应，加快电控板附近空气流速，进一步增强散热效果，散热片尺寸为132×36×59mm，22片数量也比较多。

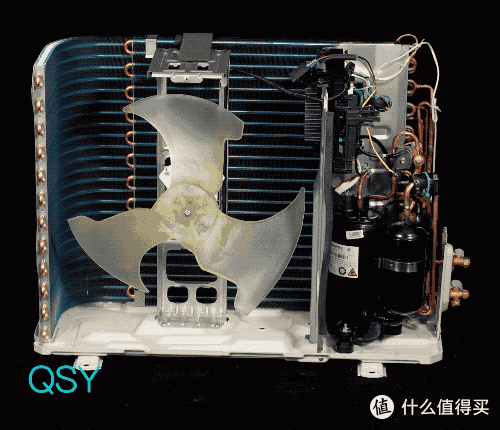

格力天仪并没宣传使用冷酷外机，但室外机设计和冷酷外机一样。

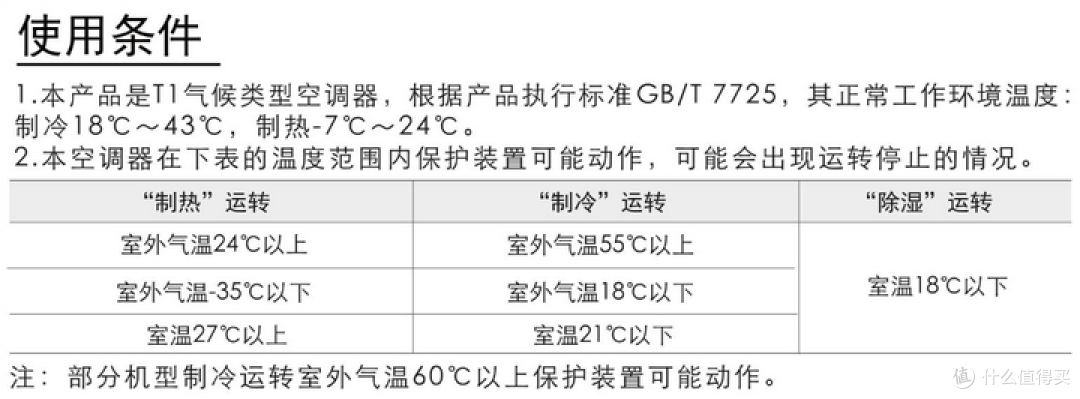

并且天仪的说明书，和别的冷酷外机一样，也写着支持60℃高温制冷，可见格力天仪也支持60℃高温制冷，或许是因为价格低，格力没宣传这功能。

▲格力天仪采用1.6排24组48根铜管冷凝器，管径7mm，外排长815mm，内排长490mm，总长31.32米。

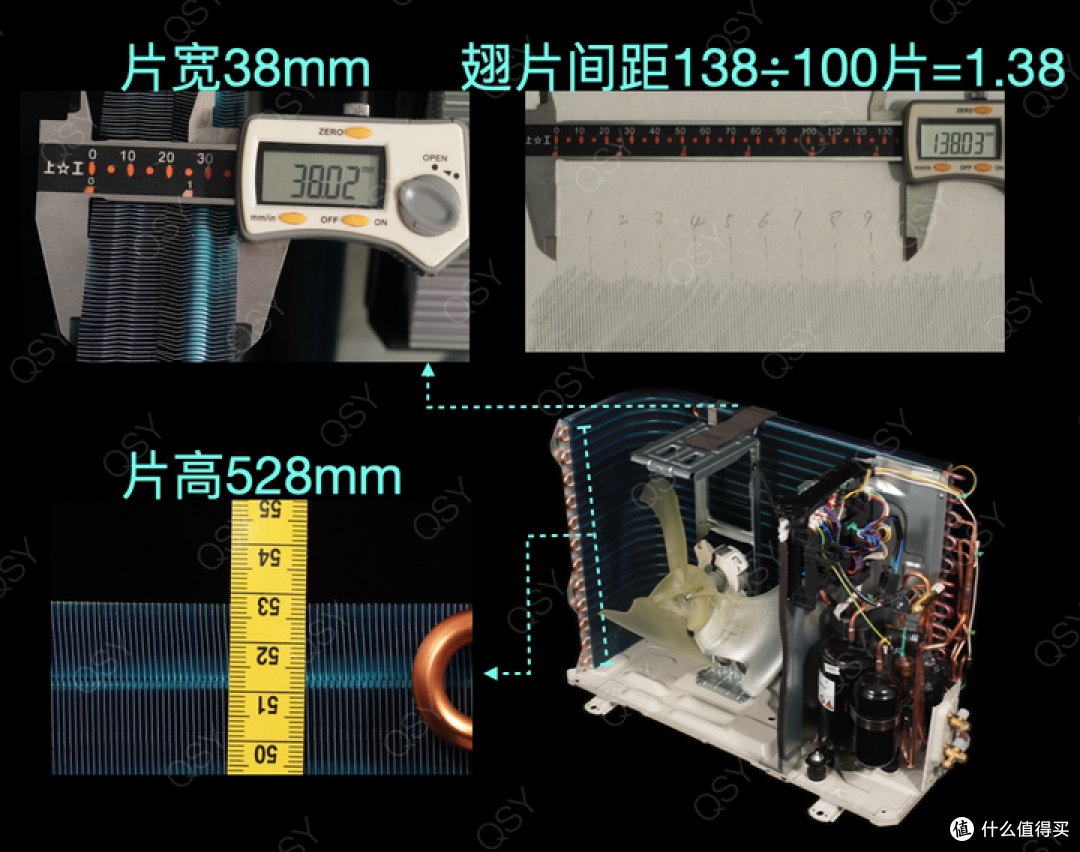

▲格力天仪翅片高528mm，片宽38÷2=19mm，片距1.38mm，翅片换热面积9.54㎡，铜管面积0.6888㎡。

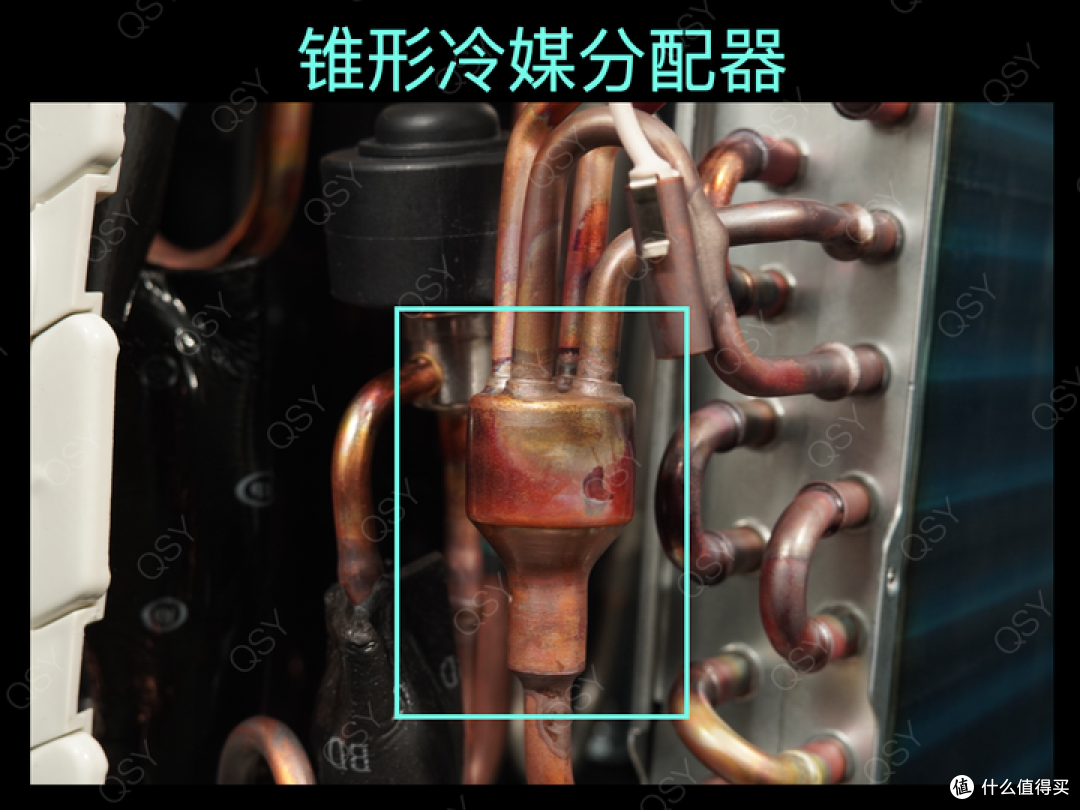

▲格力天仪采用四进四出冷媒流路，还采用锥形冷媒分配器，冷媒分配更均匀。

▲格力天仪风扇φ430mm

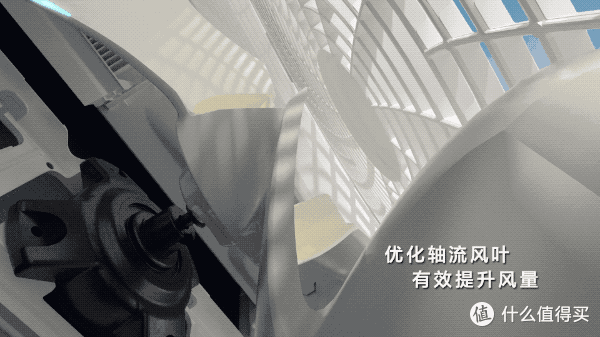

▲格力φ430mm风扇尺寸一般，现在φ440以上的风扇也有一些了，但风扇除了尺寸还要看叶形，格力宣传这个叶片的风量有增加。

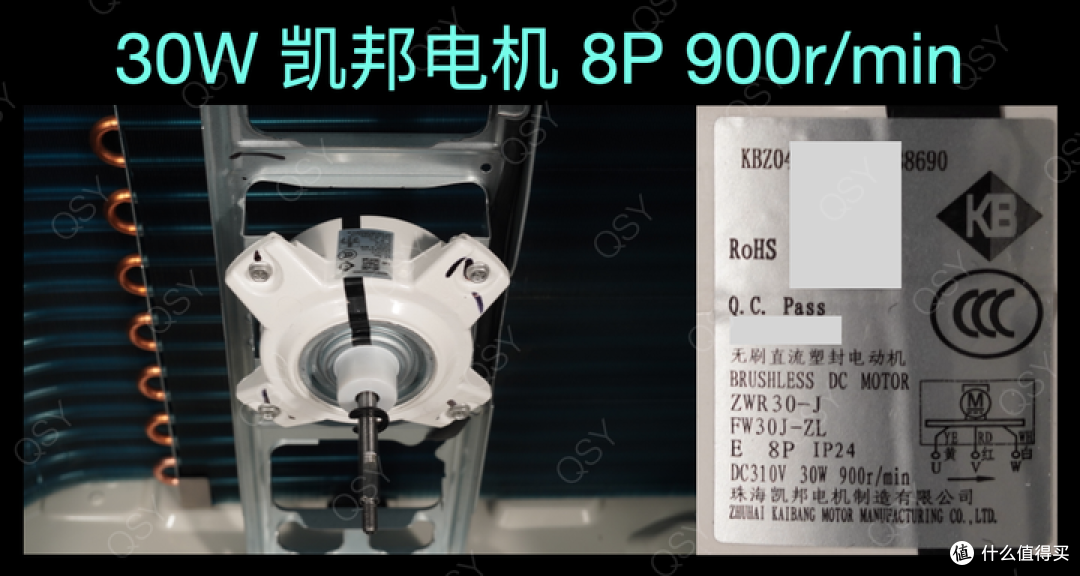

▲格力自家凯邦30W 8P直流电机

▲压缩机使用两层全新环保棉毡，不吸水耐腐蚀，隔音效果好。

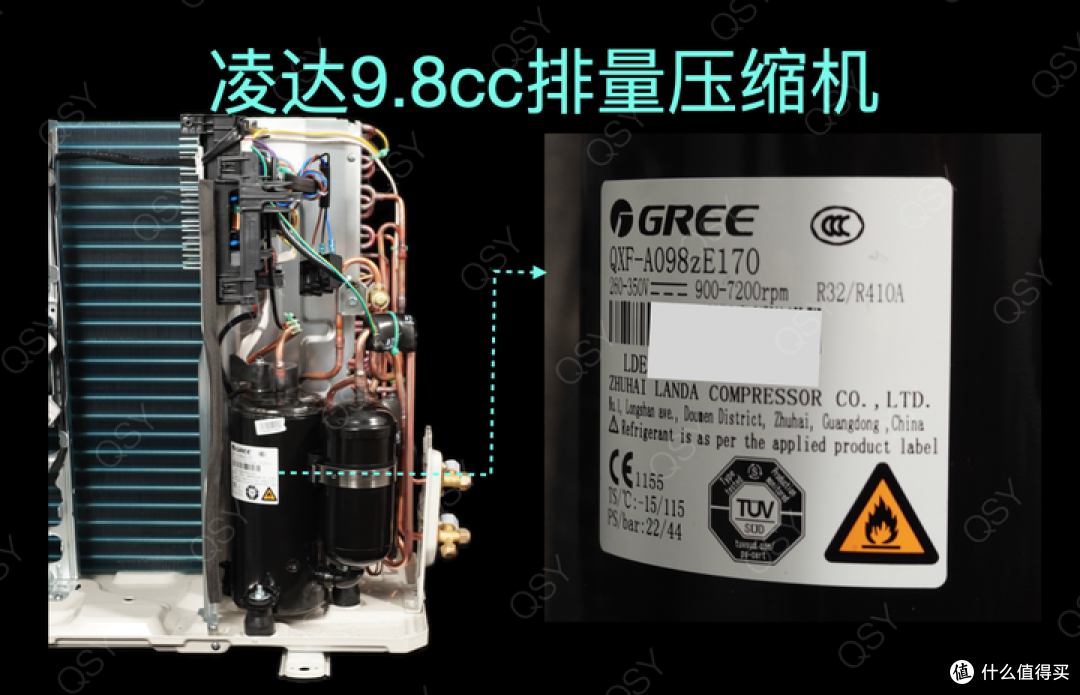

▲格力自家凌达QXF-A098zE170压缩机，9.8cc排量，格力目前1.5匹空调基本都在使用这款压缩机。

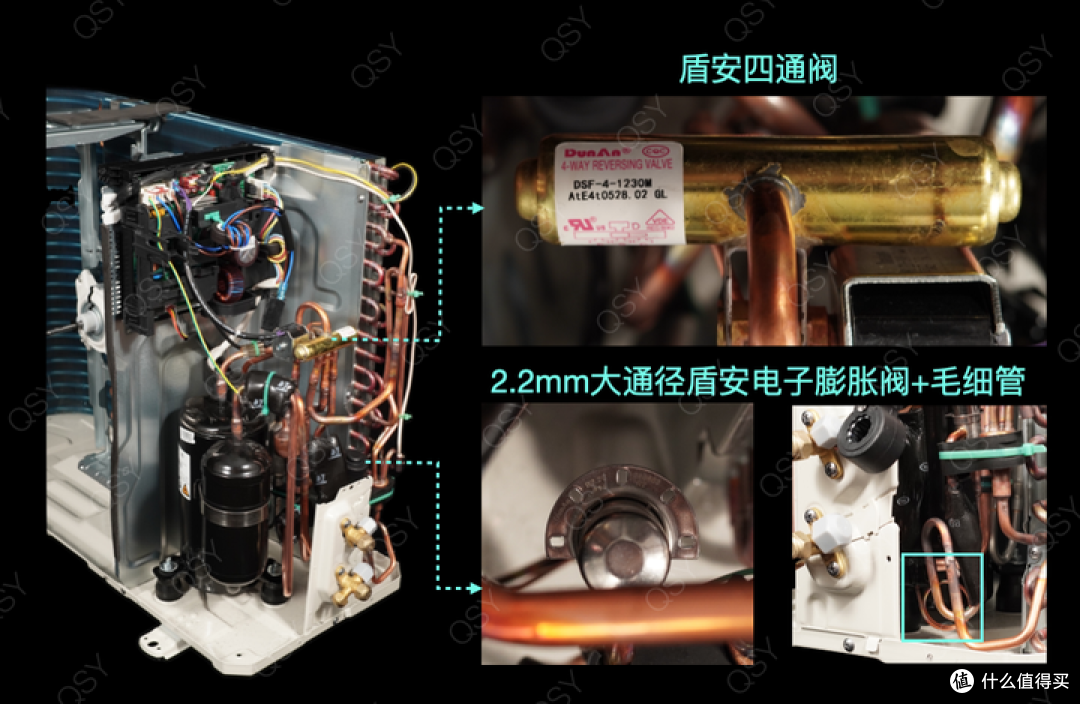

▲格力天仪使用自家盾安2.2mm大口径电子膨胀阀，电子膨胀阀前使用毛细管预节流，以降低节流冷媒异音，四通阀也是自家盾安的。

通常1.5匹空调使用1.6mm左右口径电子膨胀阀，2.2mm大口径电子膨胀阀，这个硬件理论上可以支持格力恒暖除霜技术。恒暖除霜就是空调在制热时，能够除霜不停机，一边制热一边化霜，格力目前支持恒暖除霜的机型并不多，价格也都比较贵。

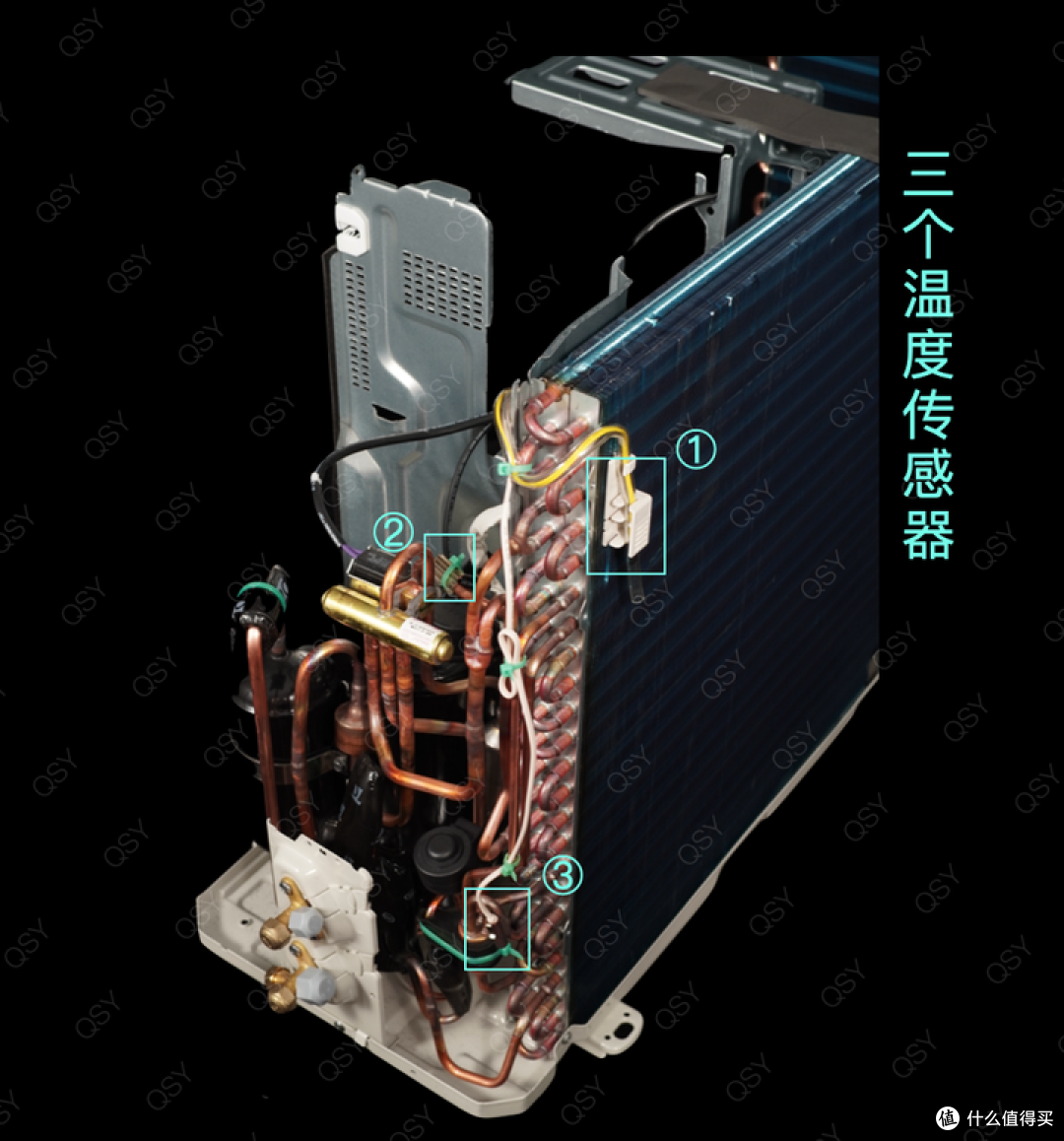

▲格力天仪外机带有三个温度传感器

• ①外环温度传感器

• ②压缩机排气温度传感器

• ③管温传感器

我没拆过格力恒暖除霜的外机，不确定恒暖除霜需要3个还是4个传感器，如果有四个传感器，那么一定支持恒暖除霜，现在有3个，就说不准了。

而且就算硬件支持恒暖除霜，也需要烧录对应的驱动程序，格力天仪有没有恒暖除霜的驱动程序，现在说不好，但我觉得，既然硬件都支持了，驱动程序也应该支持。

我认为，格力天仪支持恒暖除霜，但我说的没用，还是以格力官方说的为准。

二、拆室内机

格力天仪内机尺寸为825×293×196mm，格力采用一体双叶导风板的入门机型，都是这款内机。

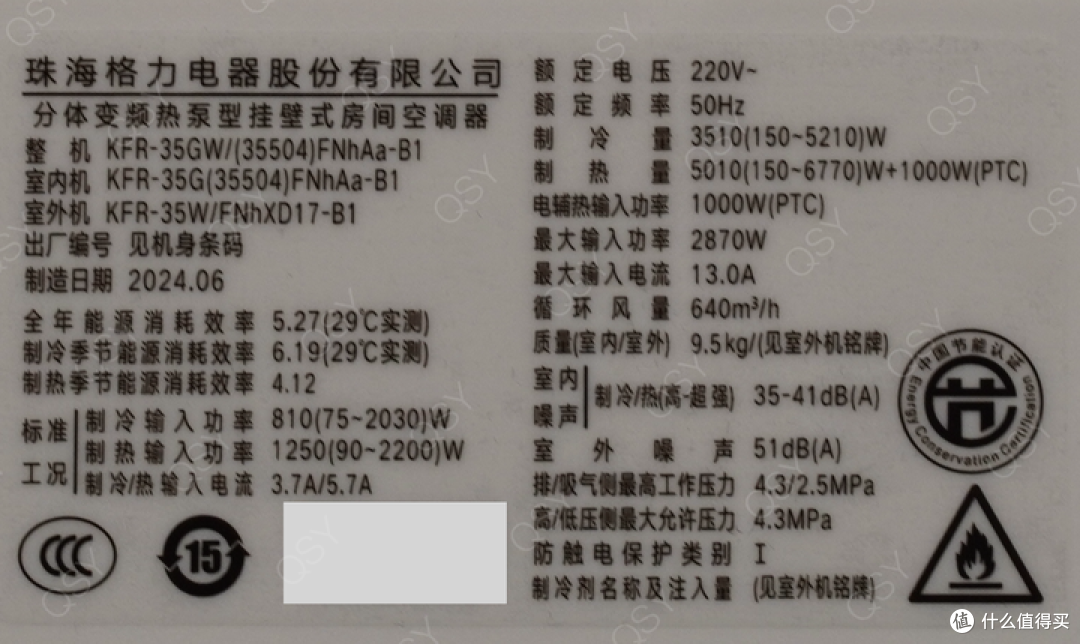

• APF：5.27

• 重量：9.5kg

• 风量：640m³/h

• 生产日期：2024年6月

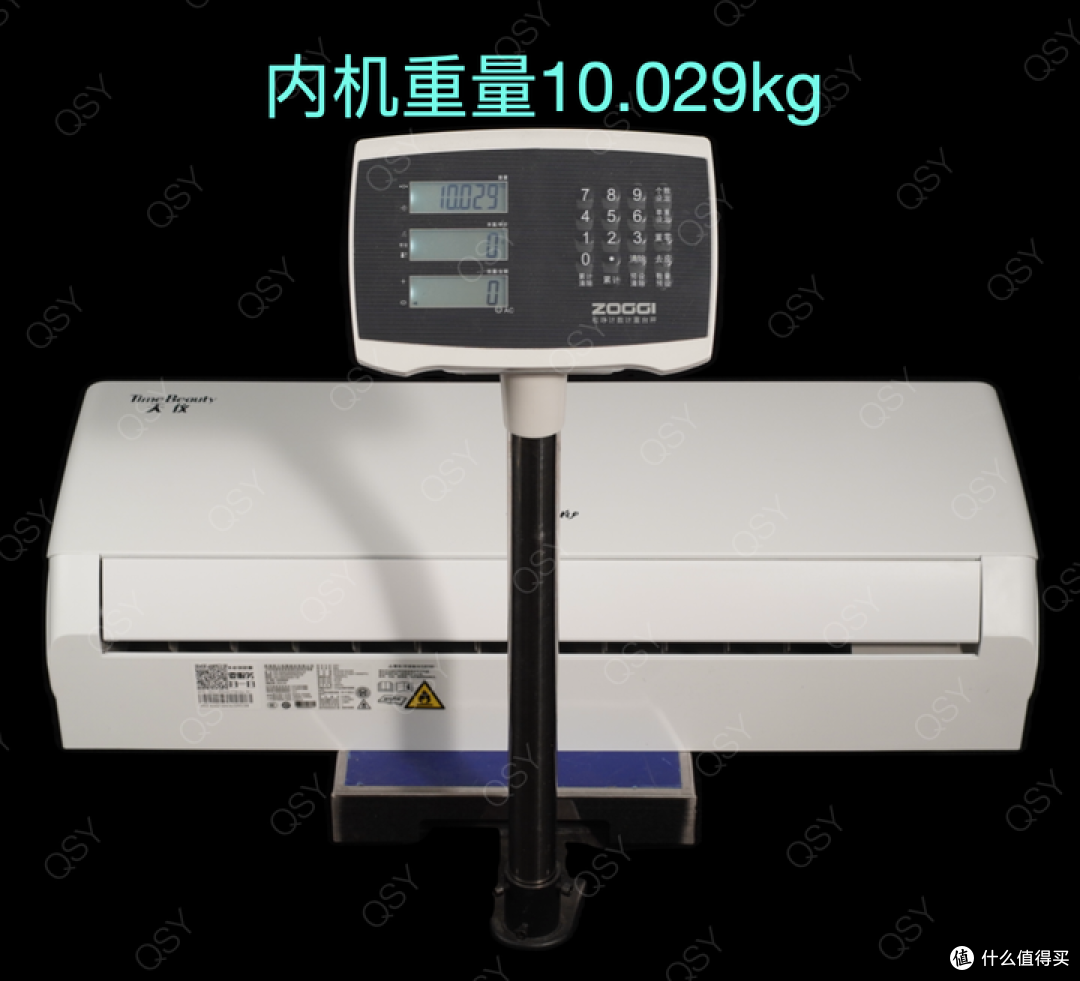

▲内机标称9.5kg，实际10.029kg。

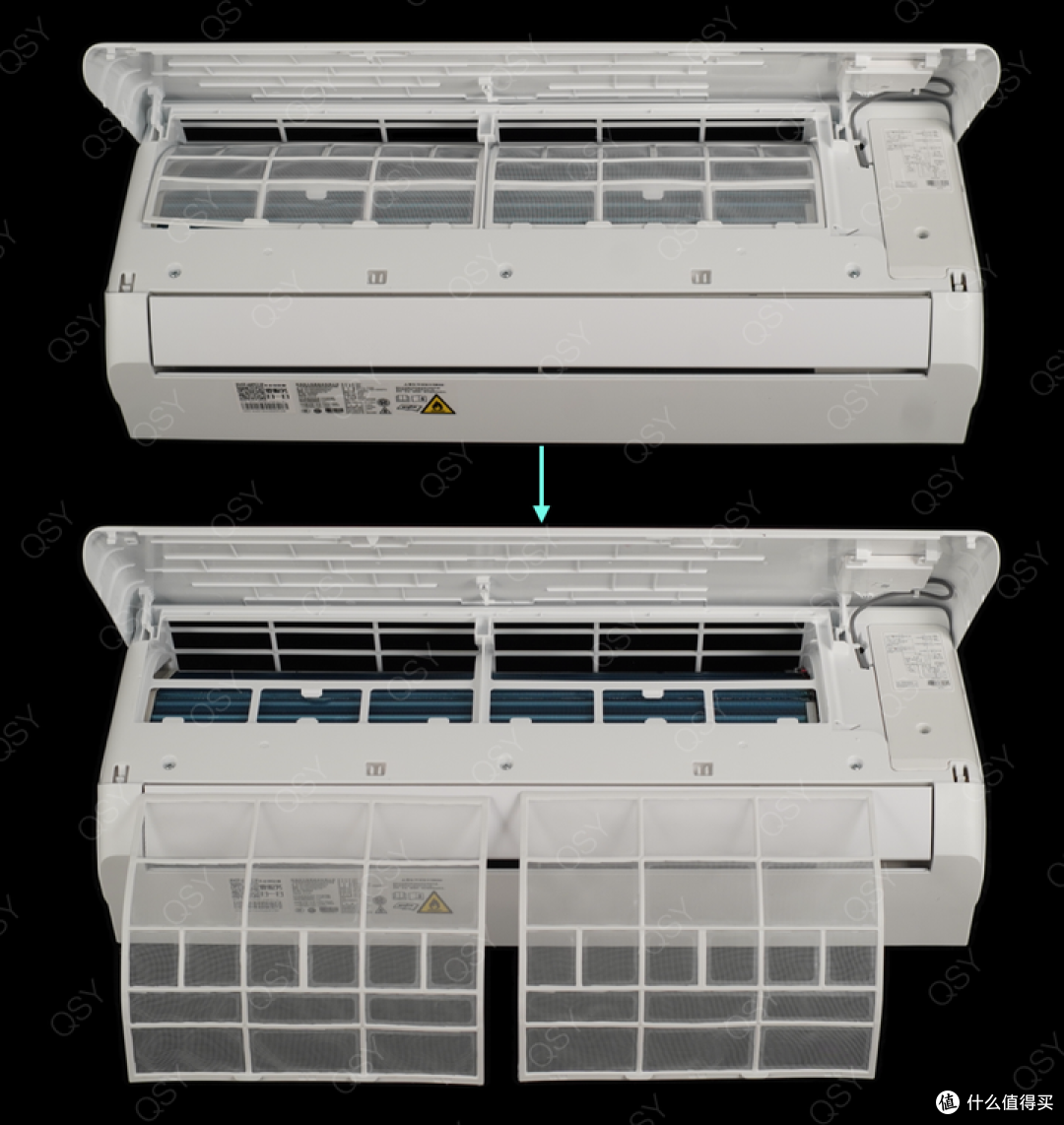

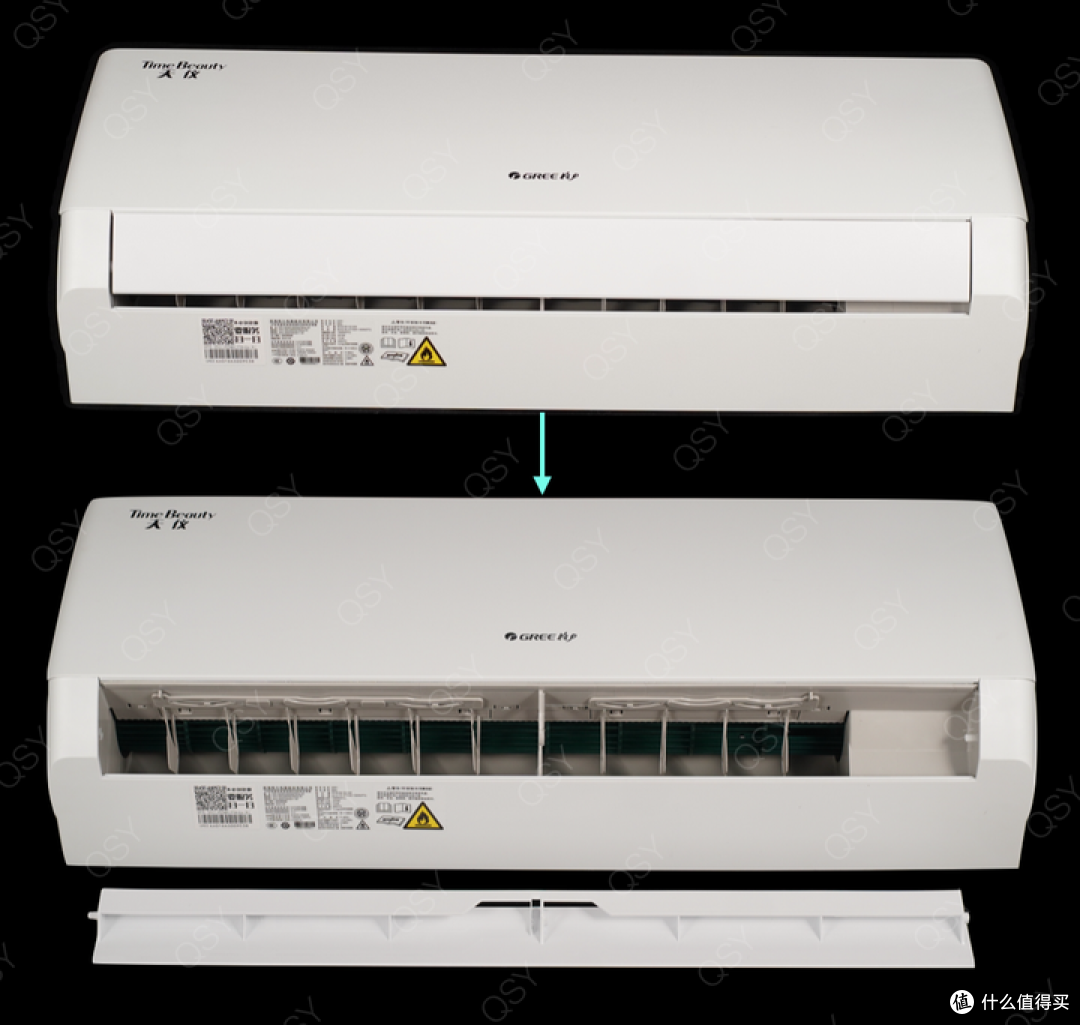

▲格力天仪采用抽拉式滤网，掀开前面板后取出，单个滤网尺寸为305mm宽，270mm高。

▲格力天丽采用顶置式过滤网

▲格力天仪使用的是一体双叶导风板，尺寸为715×67×3mm

▲天仪的左右摆叶是柔性硅胶叶片，扩散角度更大。不过天仪不支持左右自动摆风，只能手动掰。

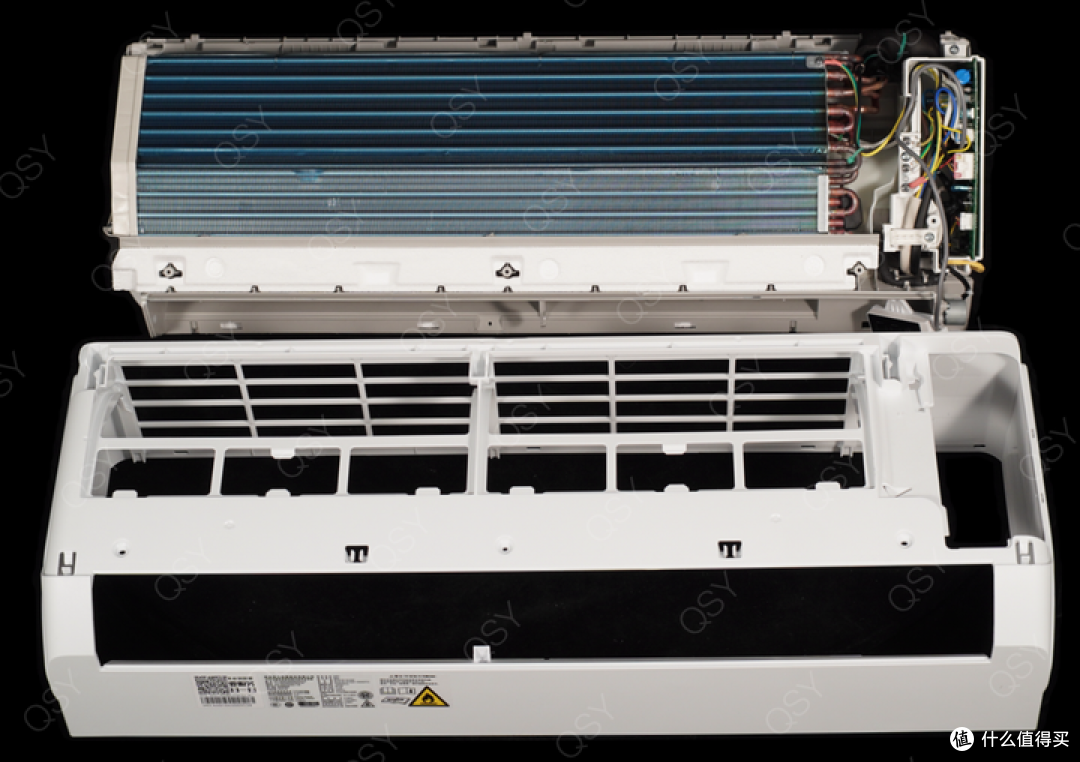

▲拆下中框外壳。

▲格力天仪蒸发器采用二进二出冷媒流路，使用文丘里锥形冷媒分配器，冷媒分配更均匀，换热效率高。

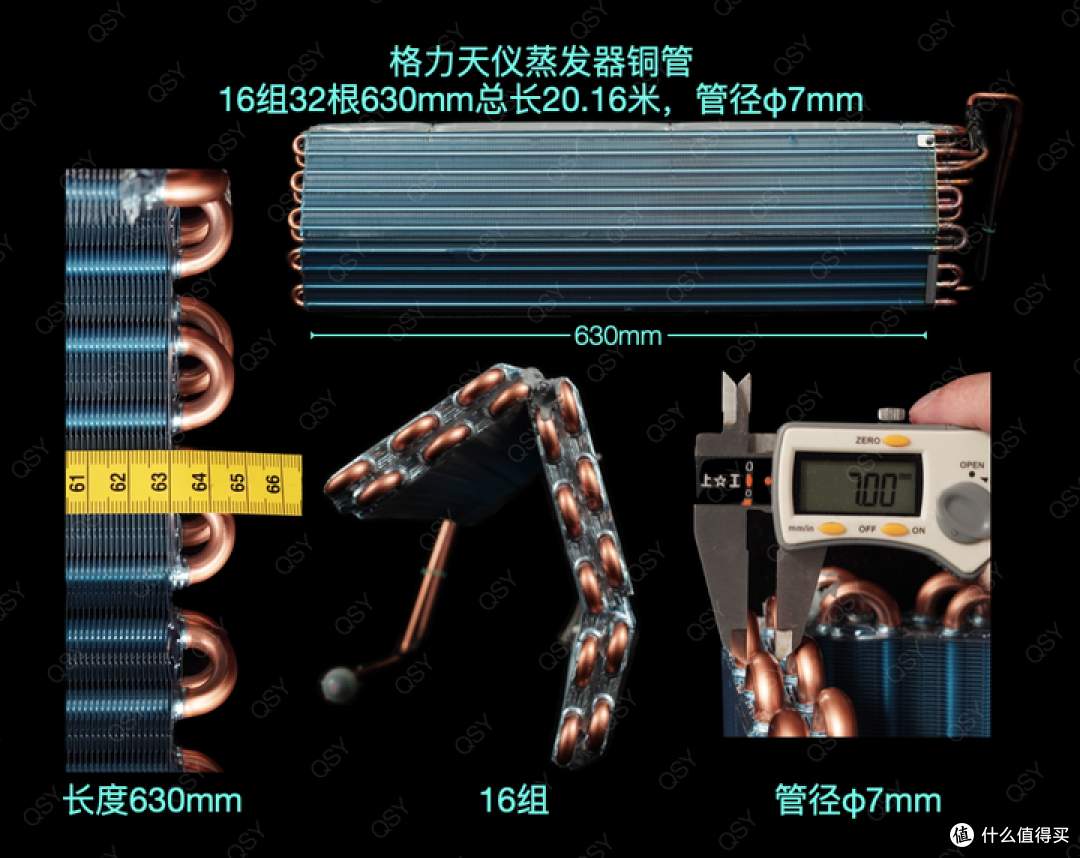

▲格力天仪蒸发器采用16组共32根630×7mm铜管，总长20.16米。

▲格力天仪翅片宽25.4÷2=12.7mm、翅片间距1.38mm，翅片换热面积3.36㎡。

▲格力天仪蒸发器重2483.5g

格力云佳、天丽等机型，用的都是7mm管径蒸发器；云锦、云霓等机型，使用5mm管径蒸发器。

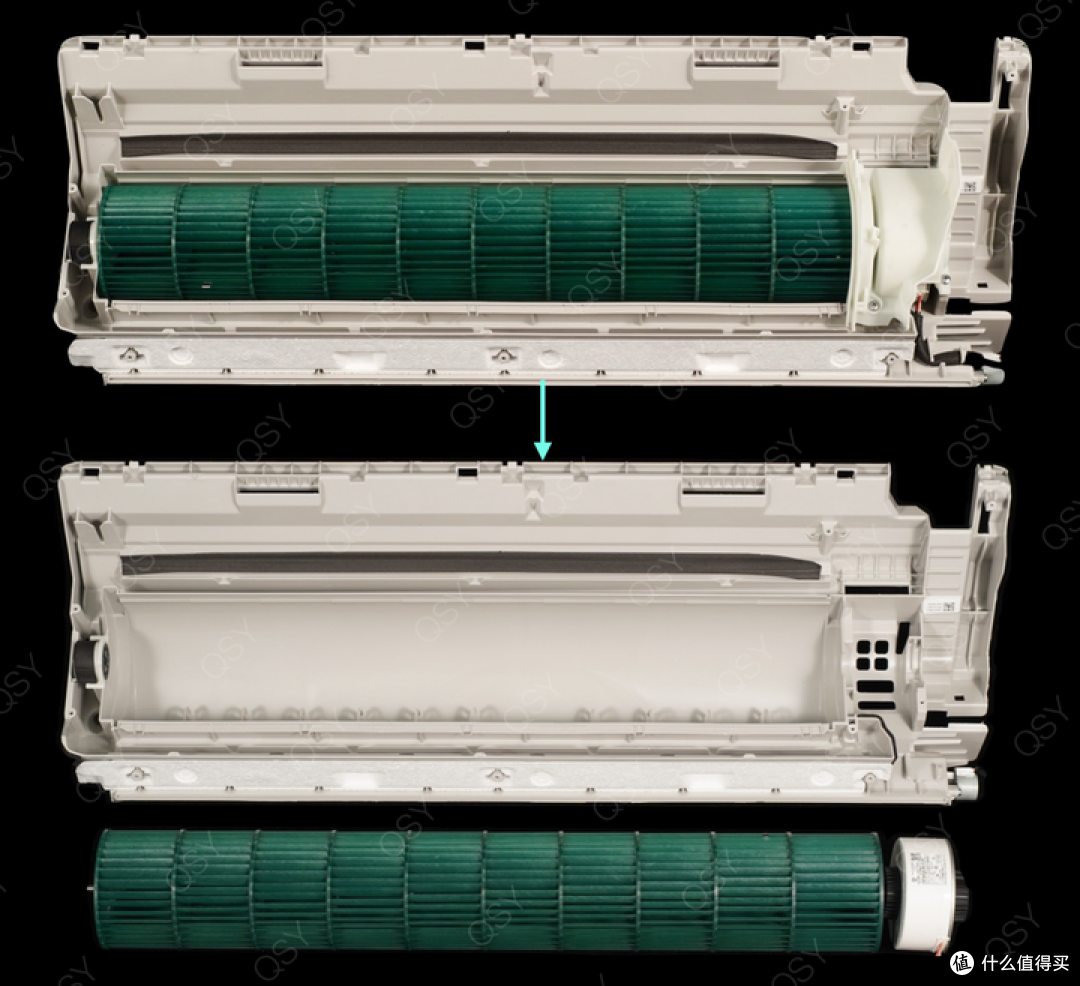

▲拆下贯流风扇

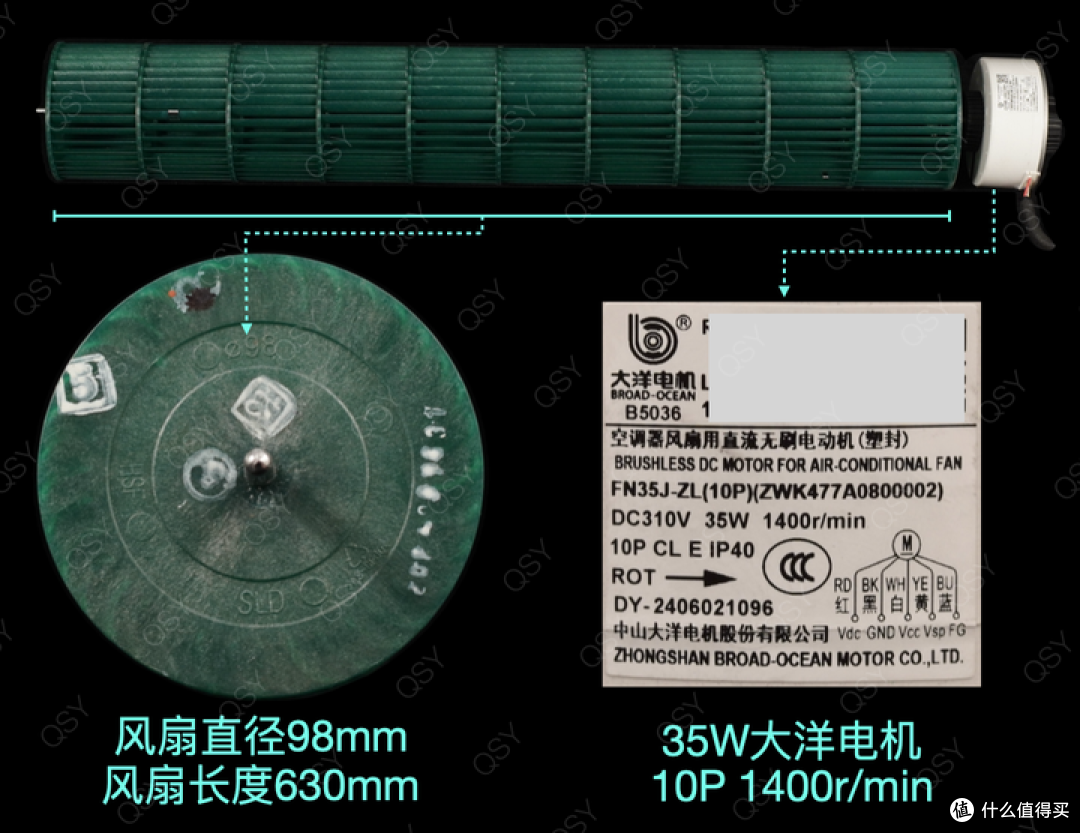

▲格力天仪使用φ98×630mm贯流风扇，搭配35W大洋直流电机。

格力1.5匹机型，大多使用φ98×630mm贯流风扇，不过之前使用15W 8P电机，现在升级到35W 10P，可提高空调能效。

▲格力天仪在风道出风口，采用锯齿设计，可消声降噪、改善送风音质。

▲格力天仪使用大面积泡沫做隔温处理，避免产生冷凝水。

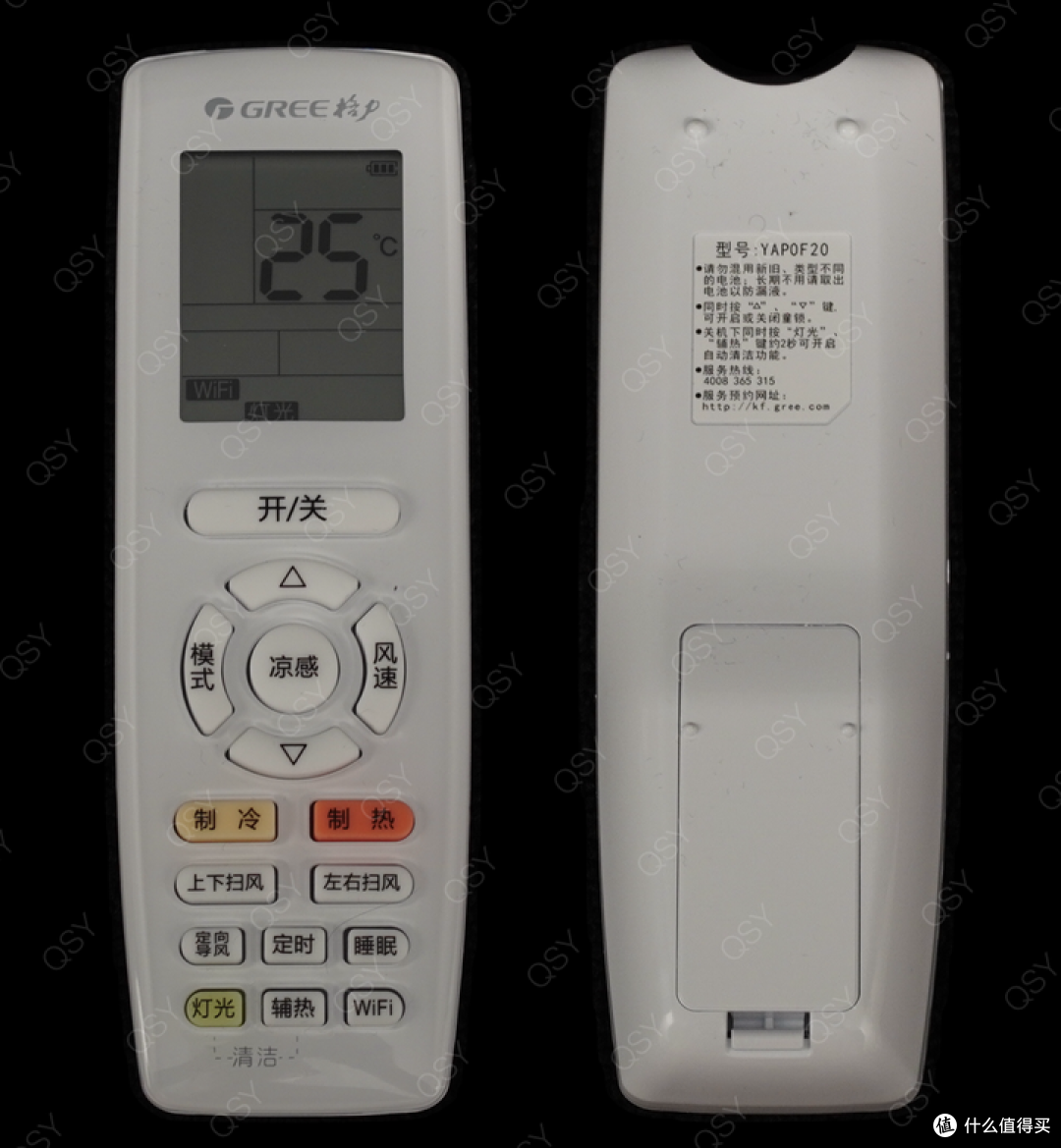

▲格力天仪遥控器。

三、送风效果和噪声

1、风轮稳定性

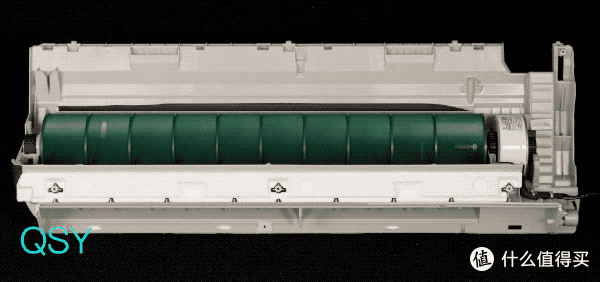

格力天仪风扇做过动平衡，运转稳定，基本没震动。

2、控风角度

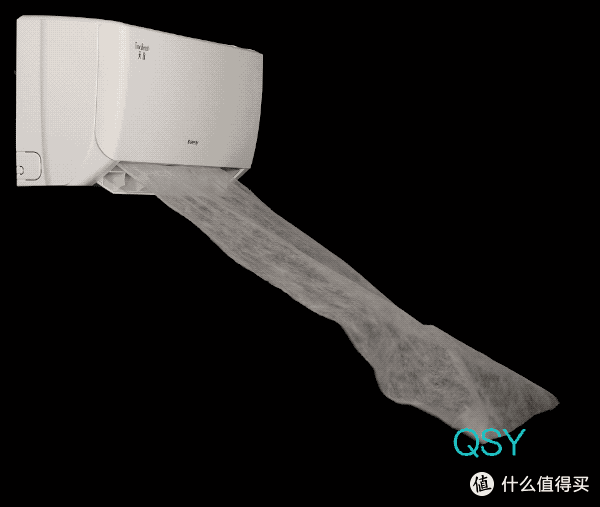

▲上下摆风角度选择1~5中的1，导风板上抬到最高角度，空调能以接近水平角度送风。

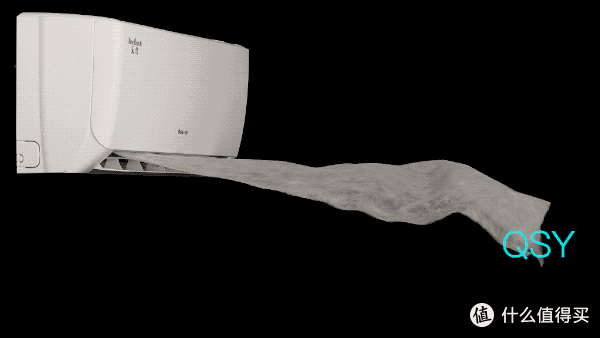

▲上下摆风角度选择1~5中的5，导风板最低送风角度，下压效果一般。

3、噪声和转数

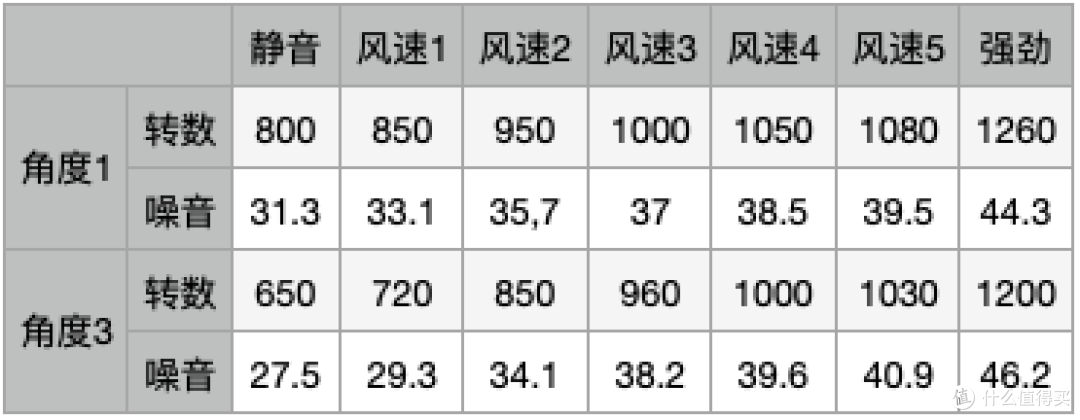

格力天仪在环境背景噪声为25.2dB(A)时，空调开启制冷模式，测试上下摆风角度1和3，其中1是防直吹角度，3是开机默认角度。

注：受环境噪声以及仪器精度影响，所测噪声数值要比实验室测的高；所测转数存在10~20r/min误差。

格力空调产品档次分明，天仪作为入门机型，控风和静音效果属一般水平，要想静音和控风更好，可以关注：隐藏式双导风板机型（冷静王、时光锦）、运动大导风板机型（云霓、云佩、云轩）、羽感风系列（云之舒、国风、星宇）。

四、配置总结和个人看法

格力天仪室外机

• 制冷剂：R32/850g，充注量比较多

• 冷凝器：1.6排24组48根铜管，管径7mm，外排815+内排490mm，总长31.32米，冷媒四流路，使用文丘里分配器均匀分液

• 压缩机：格力自家凌达QXF-A098zE170压缩机，9.8cc排量

• 风机：φ430mm风扇，搭配30W凯邦直流电机

• 节流阀：盾安2.2mm大口径电子膨胀阀

格力天仪外机型号KFR-35W/FNhXD17-B1，其实格力云佳、天丽等机型，室外机也是这型号。

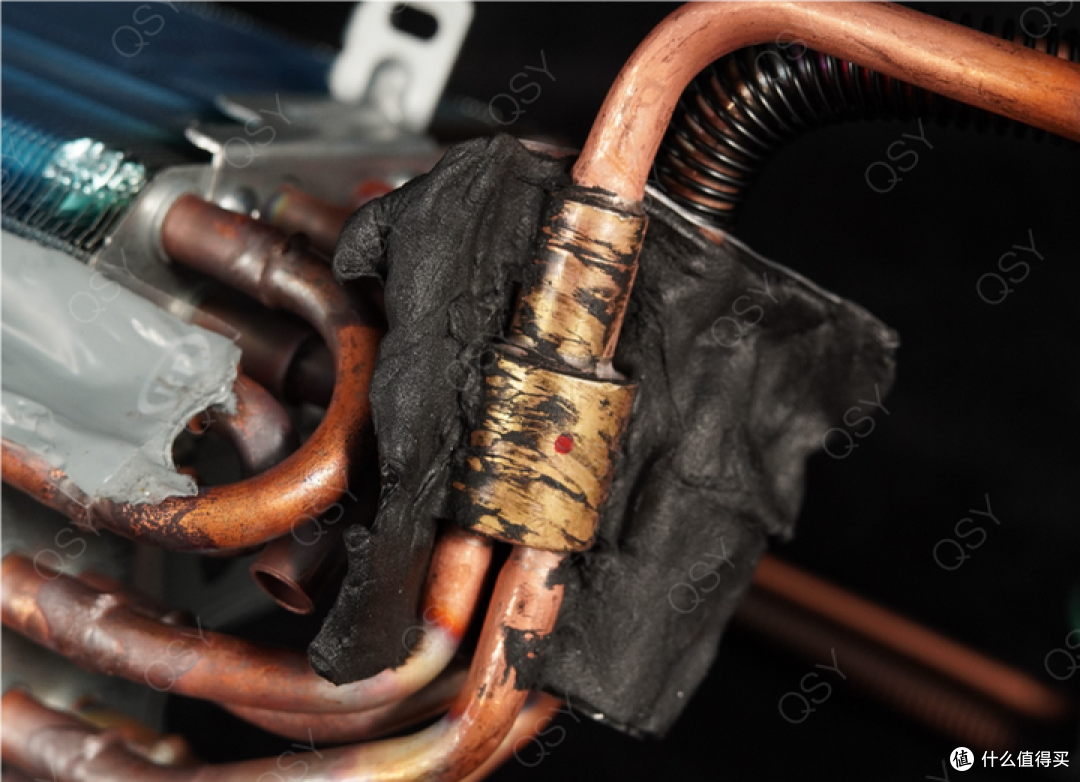

值得一提的是，格力天仪不论内机还是外机，做工细节都很好，拆完再装回去时，外壳无明显变形，螺丝孔位整齐，装回去不费力。像节流阀之前和分接头位置，会有明显的冷媒高速流动声，格力不仅使用隔音材料包裹，还使用配重橡胶减轻缓冲，双重降噪减少噪声。

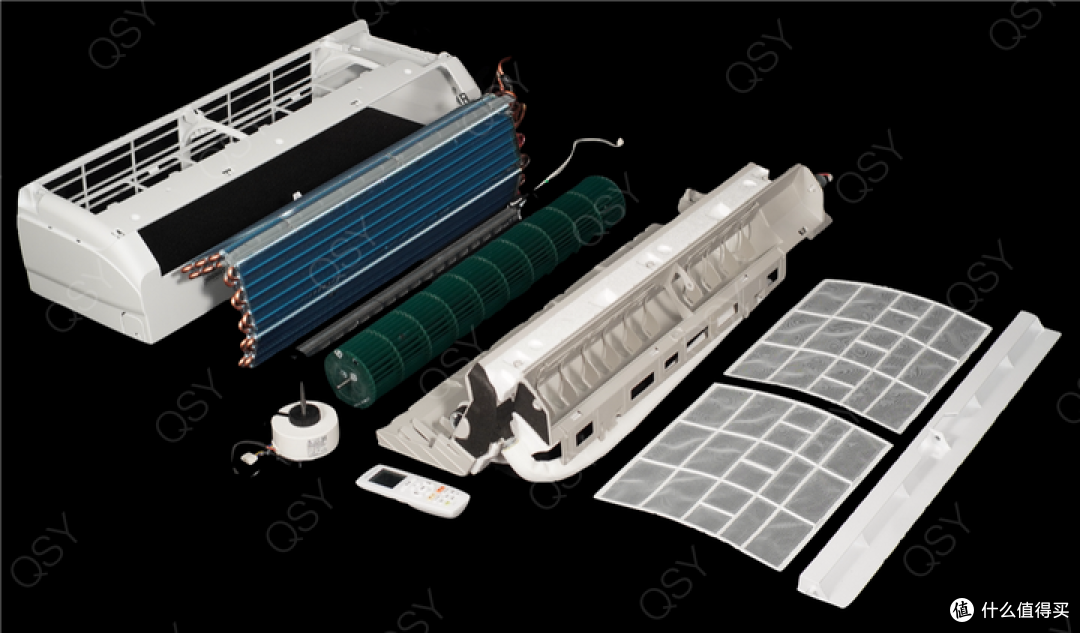

▲格力天仪内机拆解图

格力天仪室内机：和云佳、天丽等机型是同款，蒸发器都采用7mm管径，16组共32×630mm铜管总长20.16米，二进二出冷媒流路，文丘里冷媒分配器；风轮依然是φ98×630mm，搭配的电机从15W 8P升级到35W 10P大电机，左右摆风采用柔性叶片，出风口采用锯齿消音设计，整体采用大面积隔温避免冷凝水。

▲格力天丽内机拆解图

格力天仪采用抽拉式滤网，而云佳、天丽是顶置式过滤网，抽拉式滤网所处位置更低，拆装比顶置式方便，从这点来看，天仪好像更好些……

个人看法：

• 配置：我个人觉得，在2500元之内，格力天仪这个配置是可以的

• 噪声和风感：中规中矩，没有亮点，入门产品基本都这样，想要效果好的，可关注云霓、云佩、云之舒

• 高温制冷：格力说不支持，但从拆机看支持60℃高温制冷

• 恒暖除霜：格力说不支持，但从拆机看硬件支持恒暖除霜

总的来说，格力天仪和云佳、天丽等机型，区别就是过滤网不同，可以看做同款。格力天仪的价格，比行业均价高20%左右，从拆机看，我认为高10%合理，高20%可接受，要是溢价再高就需要研究了。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
