面对原型制作中穿孔板布线杂乱与专业PCB打样周期长的矛盾，一种结合3D打印与铜箔胶带的新方法应运而生。它为电子爱好者提供了一种快速、低成本且相对整洁的电路板原型制作思路，尤其适合项目验证阶段。
智能速览
结合KiCad、Fusion 360与3D打印机制作PCB原型。
设计时要求走线宽度至少2mm，确保铜箔粘贴牢固。
通过在3D模型中挤出0.6mm走线，为铜箔提供物理凹槽。
PLA材料熔点低，拆焊易损坏板子，建议使用ASA或ABS。
该方法有效解决了传统穿孔板原型走线混乱的痛点。
精华内容
对于电子爱好者而言，制作一块整洁可靠的电路板原型总是一大挑战。一种结合3D打印与传统材料的新方法，为此提供了可行的思路。
设计与建模
制作流程始于PCB设计。使用KiCad软件时，需特别注意两个关键参数：为防止铜箔胶带在切割时脱落，走线宽度应至少设置为2mm；同时，将通孔焊盘直径调整至1mm，以适应多数打印机的精度。设计完成后，将PCB文件以STEP格式导出。
随后，在Fusion 360中导入STEP文件。考虑到IC引脚长度限制，将所有走线向上挤出0.5至0.6毫米的高度，形成物理凹槽。最后将所有部件组合成一个整体模型，为后续打印做准备。
打印与贴铜
模型导入切片软件后，为获得更好的打印效果，建议将壁生成器设置为Arachne，以填充元件孔周围的间隙，并将顶层填充图案调整为直线型，确保走线结构饱满。使用PLA材料打印出电路板的塑料基座。

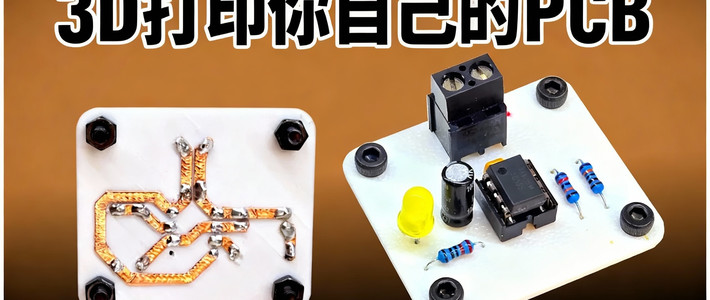

打印完成后，将铜箔胶带用力压实在凸起的走线上，使其紧密贴合。随后使用美工刀或剃须刀片，沿着走线的边缘精确切割，再撕掉多余的废料，即可形成独立的导电通路。
局限与优化
该方法的主要局限在于基板材料。默认使用的PLA熔点较低，虽然快速焊接不会造成损害，但进行拆焊操作时，高温极易导致板子熔化损坏。此外，PLA材料的刚性不足，板子整体较软，在某些应用中可能成为短板。
为解决这些问题，可以换用ASA或ABS等耐高温且刚性更强的3D打印耗材。这些材料能更好地承受焊接温度，并提供更接近传统PCB的机械强度，扩大了这种制作方法的应用范围。
这种3D打印PCB的方法为快速功能验证开辟了新途径，尤其适合非大功率、非高频的DIY项目。它虽然无法替代工业级PCB的稳定性和精度，但其便捷性和低成本优势，使其成为电子爱好者工具箱中一个极具吸引力的补充。你是否愿意尝试这种方法来制作你的下一个电路原型呢？
