相比H501款便宜40区别在哪？米家1600W高速吹风机拆解

前言

最近充电头网又拿到了米家一款高速吹风机GSHF04LF，产品拥有粉、蓝、绿、奶白四种配色可选，轻量化机身设计单手持握舒适，长时间使用不会觉得累。

此外产品内置11万转高速无刷电机，吹出风速高达62m/s，同时支持2档风速、4档风温调节，拥有8种吹发方式可供用户自由切换。内置负离子发生器，随出风释放高浓度负离子，中和发丝静电。内置NTC和MCU，实现每秒100次实时检测风温。下面就一起来看看这款产品的具体做工。

米家1600W高速吹风机开箱

包装盒正面印有米家品牌logo、产品名称以及外观图。

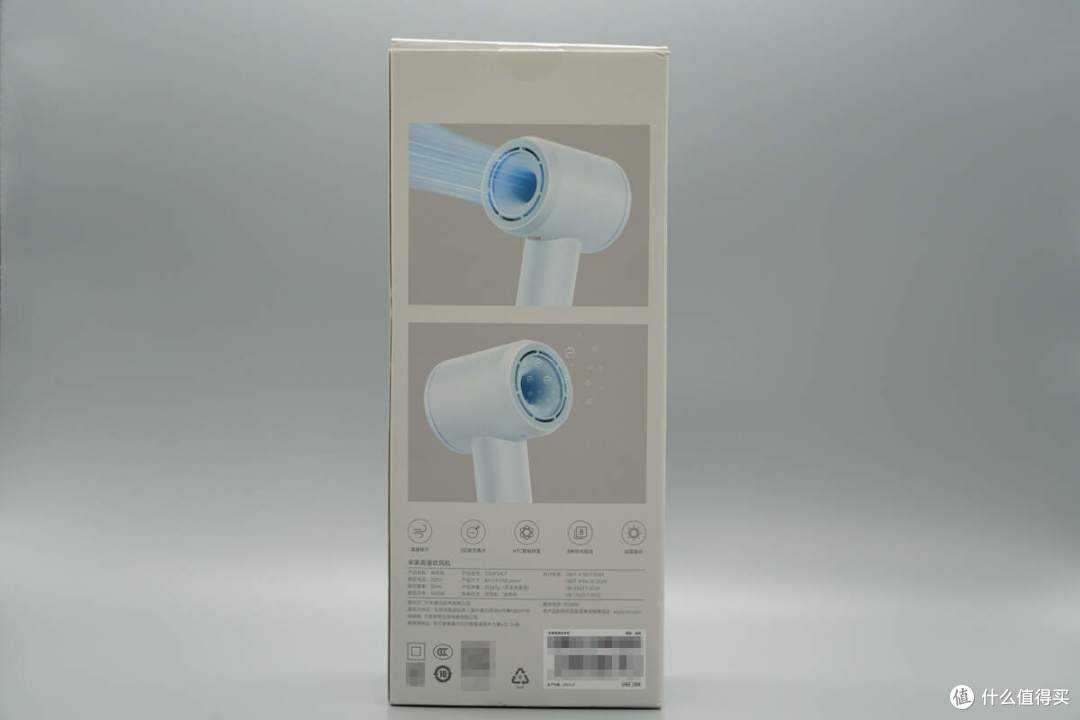

背面印有产品使用效果图、卖点以及参数信息等。

包装盒上参数特写，下面到产品实物展示环节再介绍。

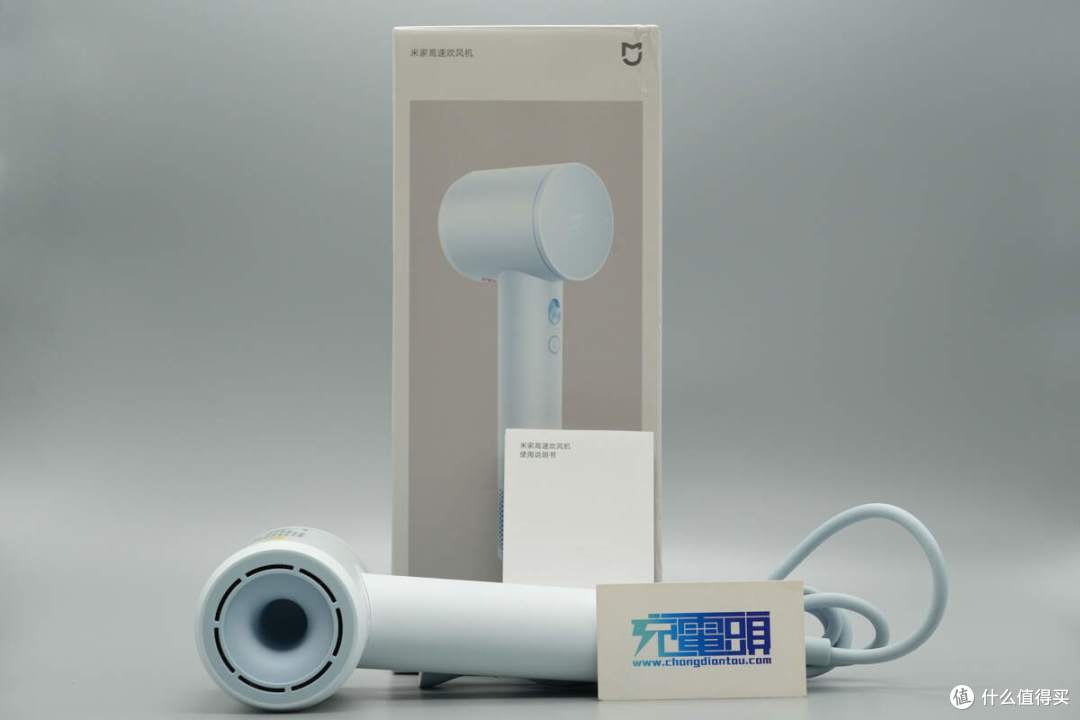

包装内含米家1600W高速吹风机和使用说明书。

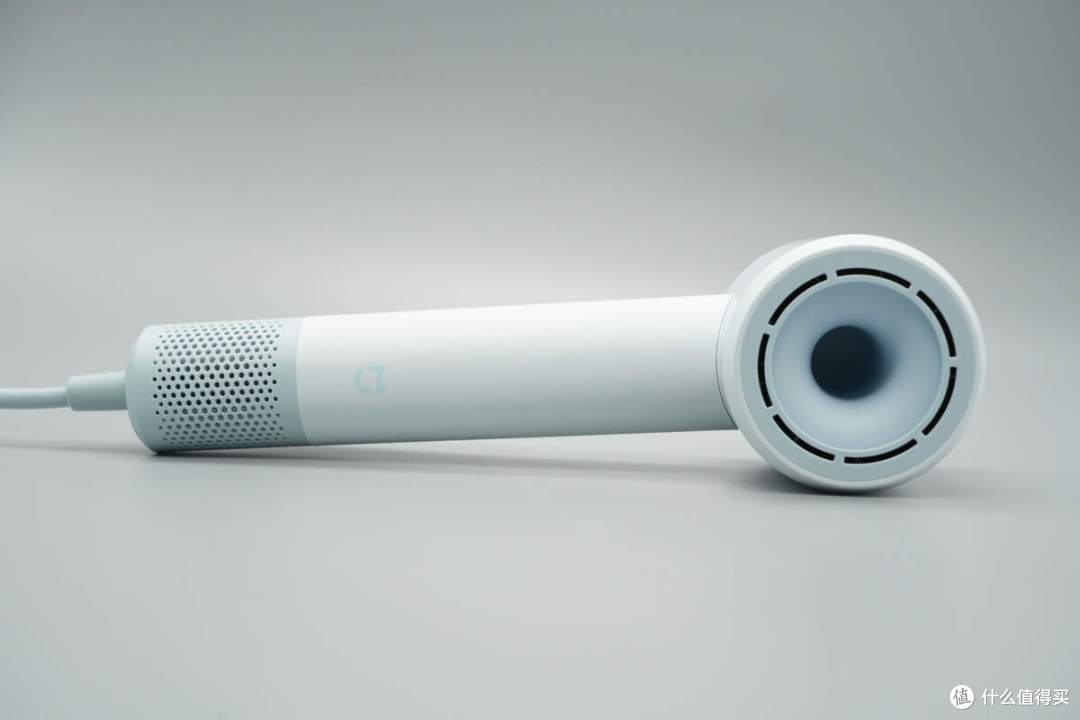

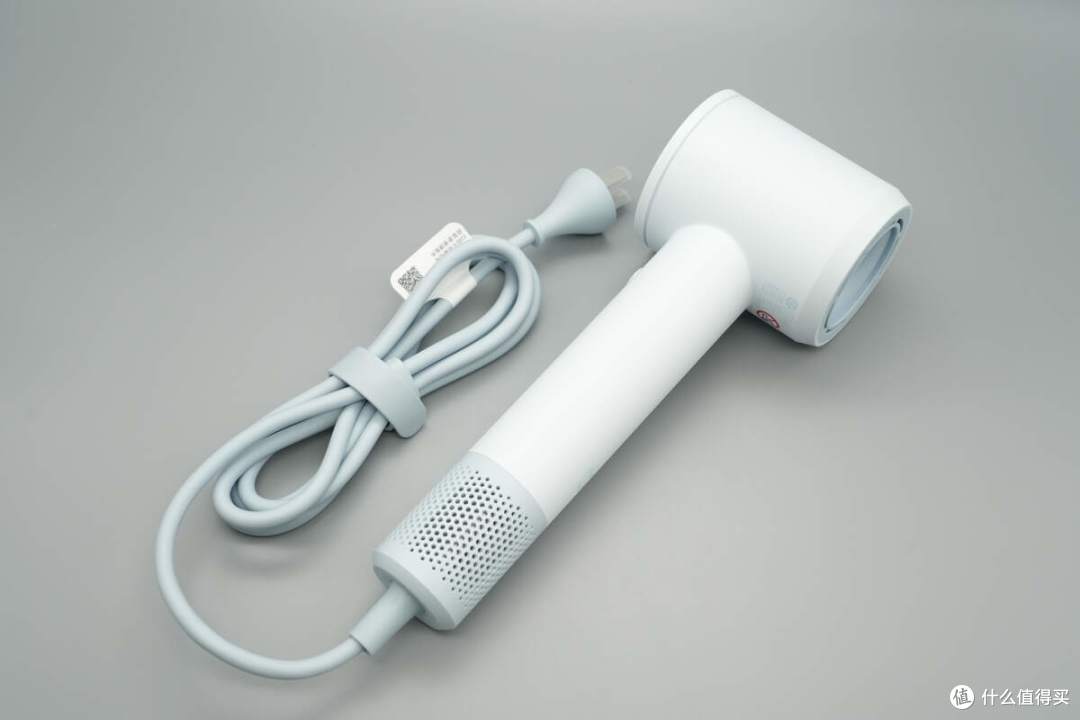

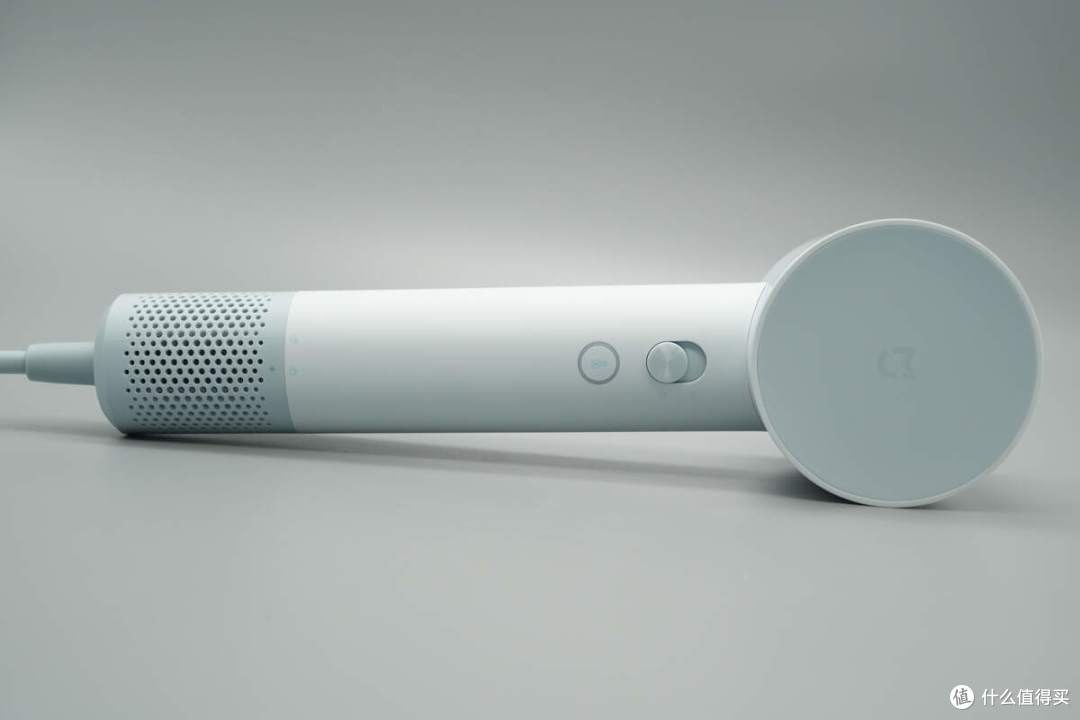

米家1600W高速吹风机延续经典T字母造型设计，机身采用PC阻燃材质塑料外壳，表面哑光工艺处理，整体质轻持握手感好。

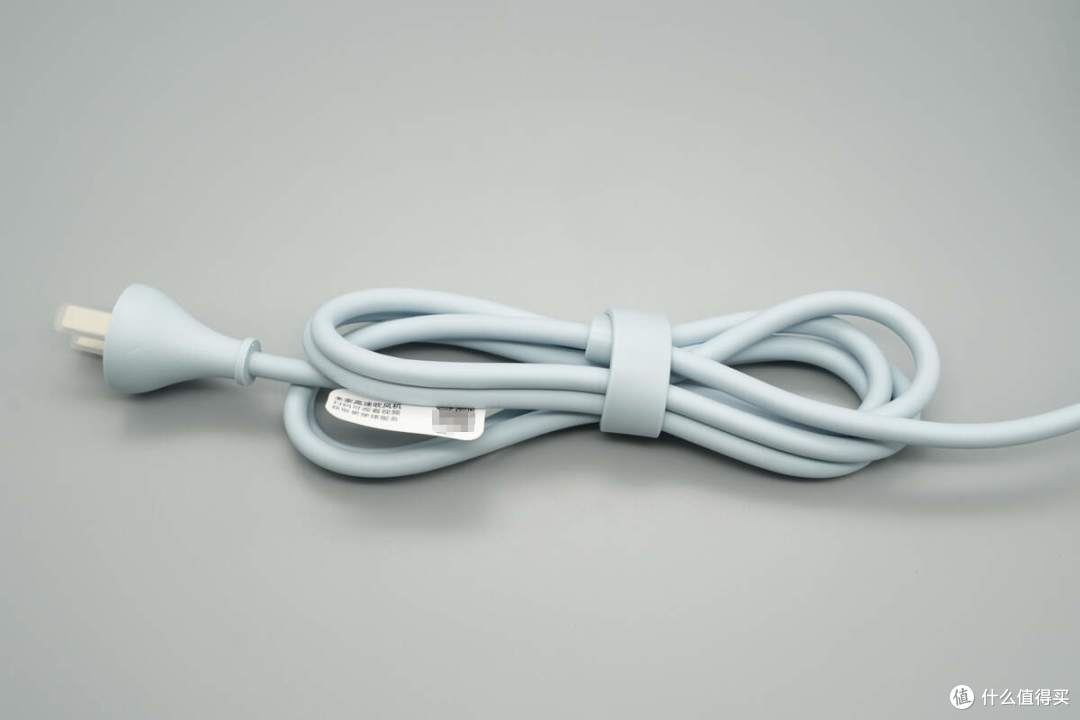

电源线上套有橡胶带用于捆扎整理。

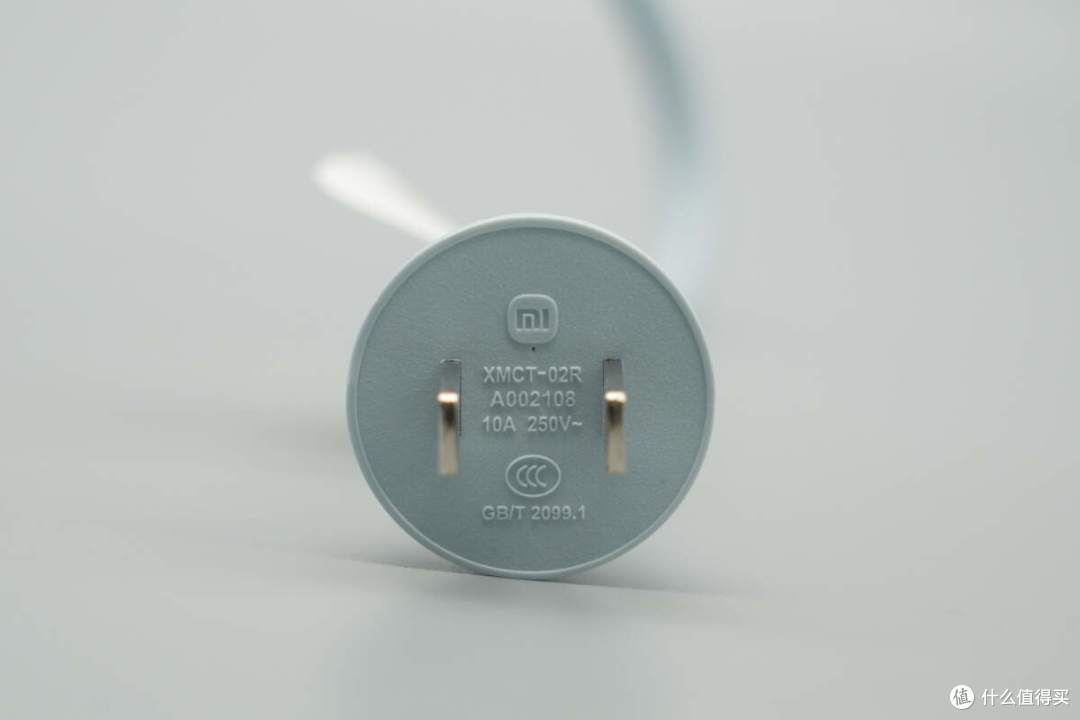

电源线采用双脚插头，规格为10A 250V~，通过了CCC认证。

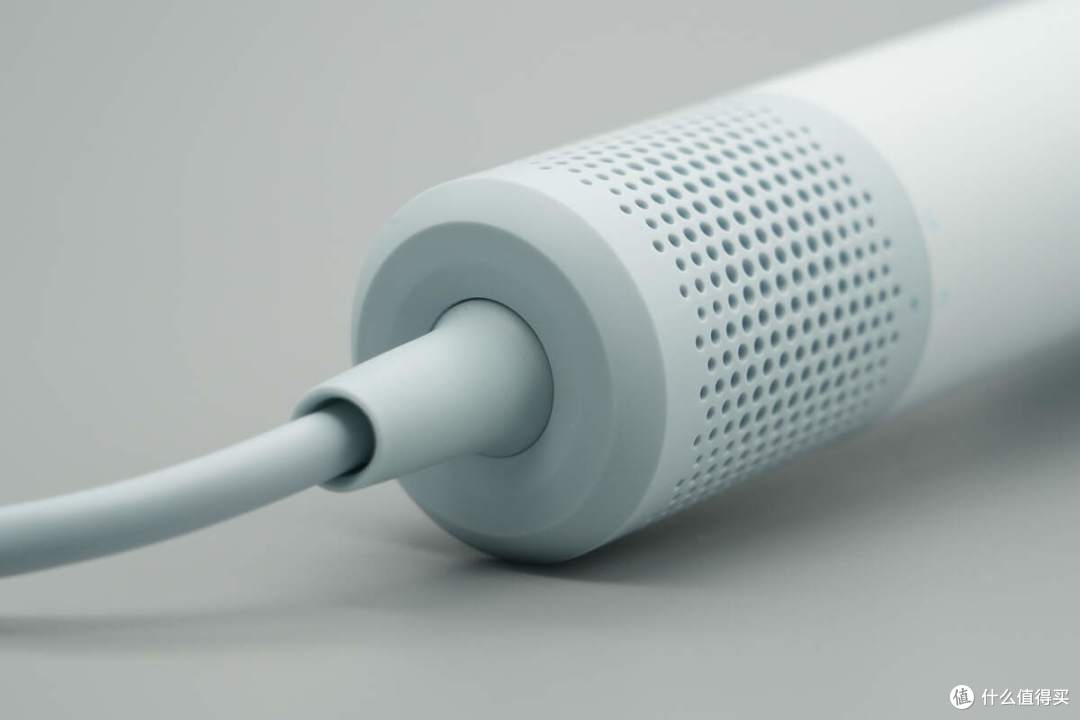

l线缆与吹风机握把连接处设有橡胶护套保护。

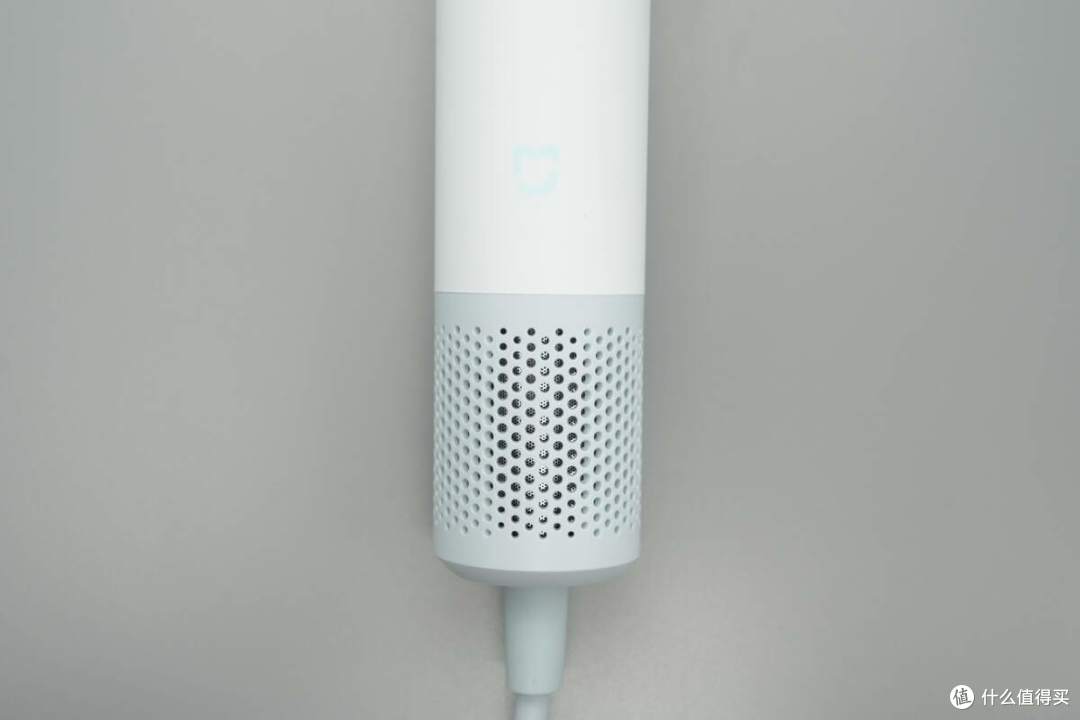

握把下方进风过滤罩设计圆形开孔。

吹风机握把正面下方印有米家品牌logo。

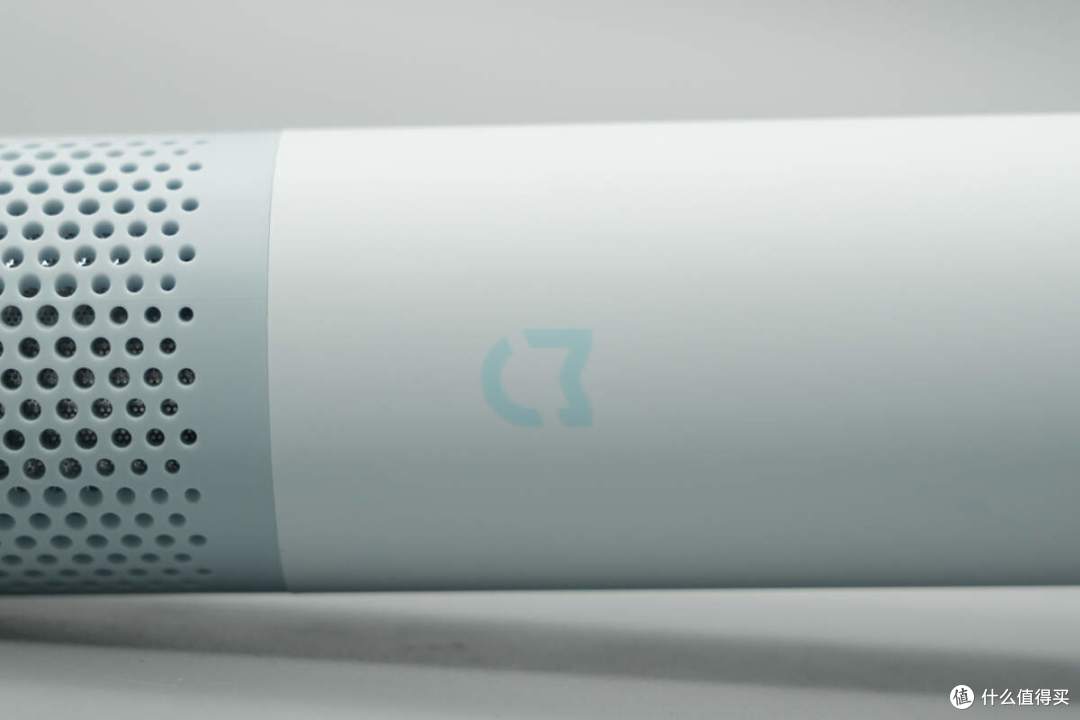

米家品牌logo特写。

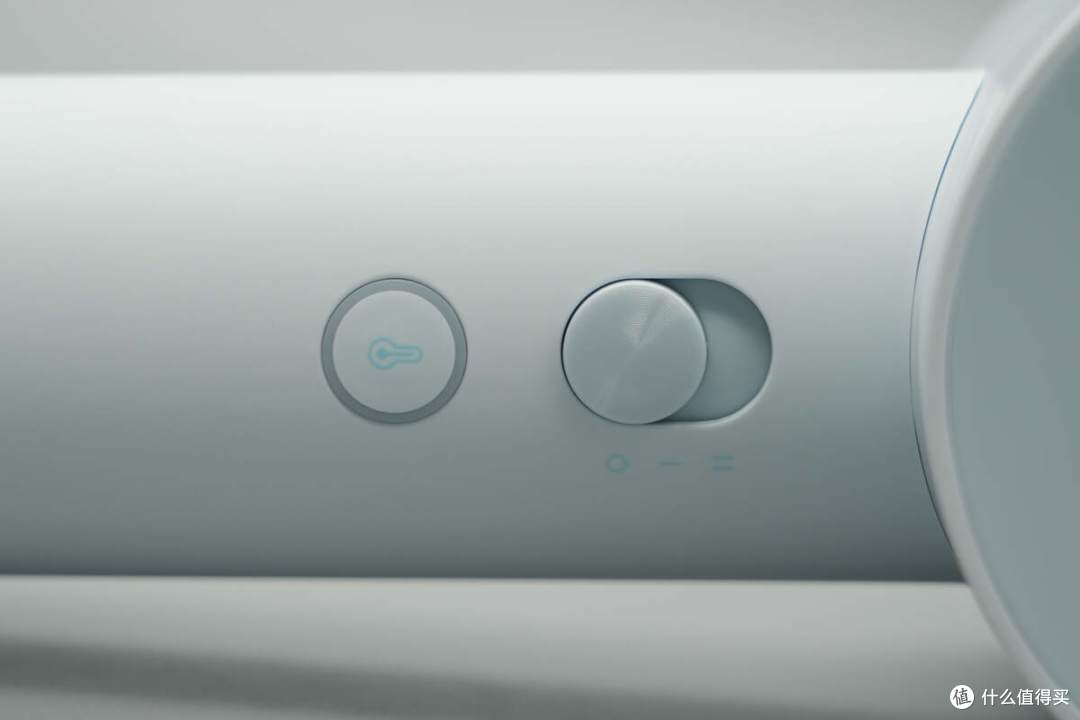

背面上方设有风速和温度档位调节功能键。

米家这款吹风机支持2档风速、4档风温调节，共8种吹发方式可供用户自由切换。

此外风温调节功能键外围还细节设计有指示灯环，冷风、温风、热风、冷热循环风采用不同色灯直观明了。

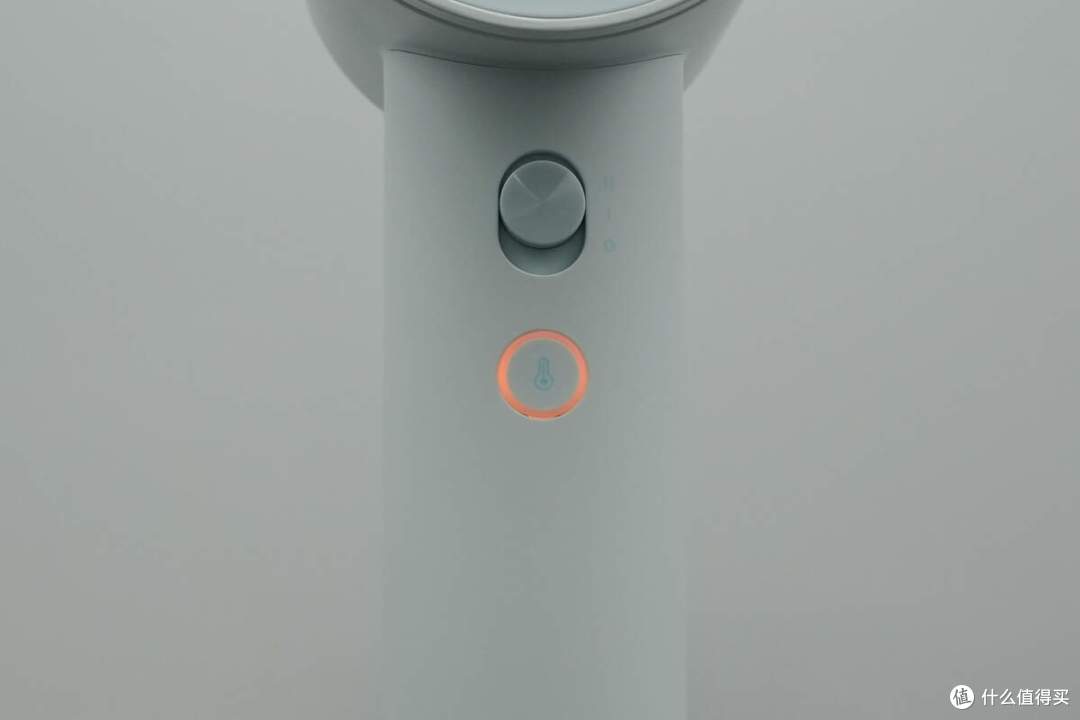

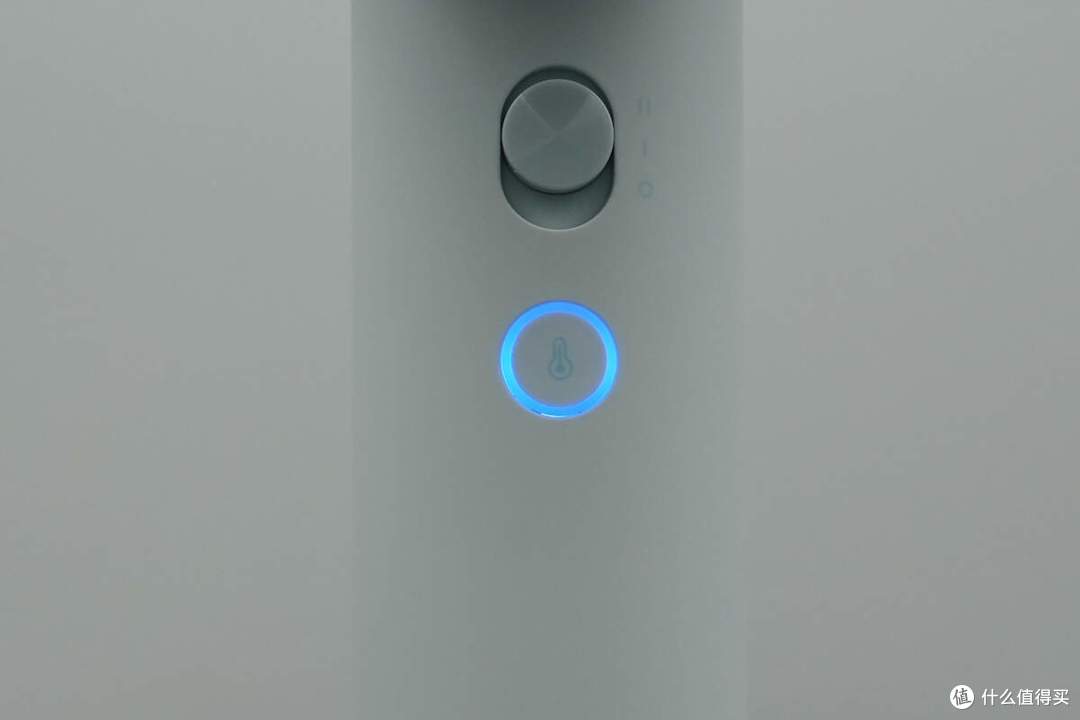

冷风指示灯环亮蓝色光，温风指示灯环亮橙色光。

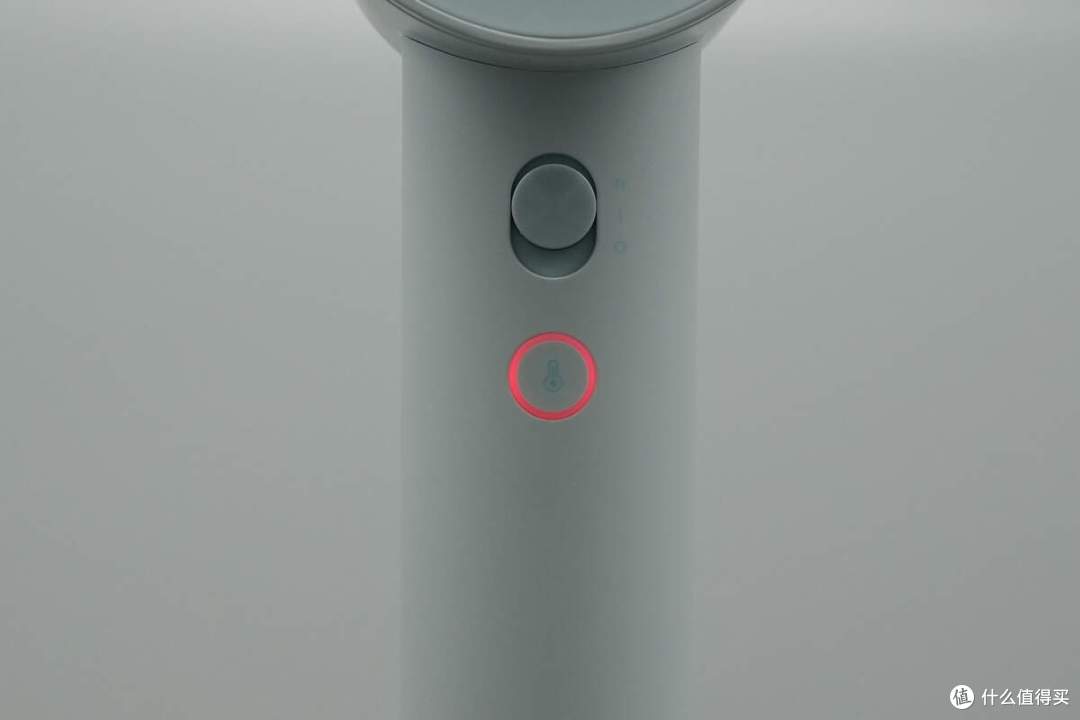

热风指示灯环亮红色光。

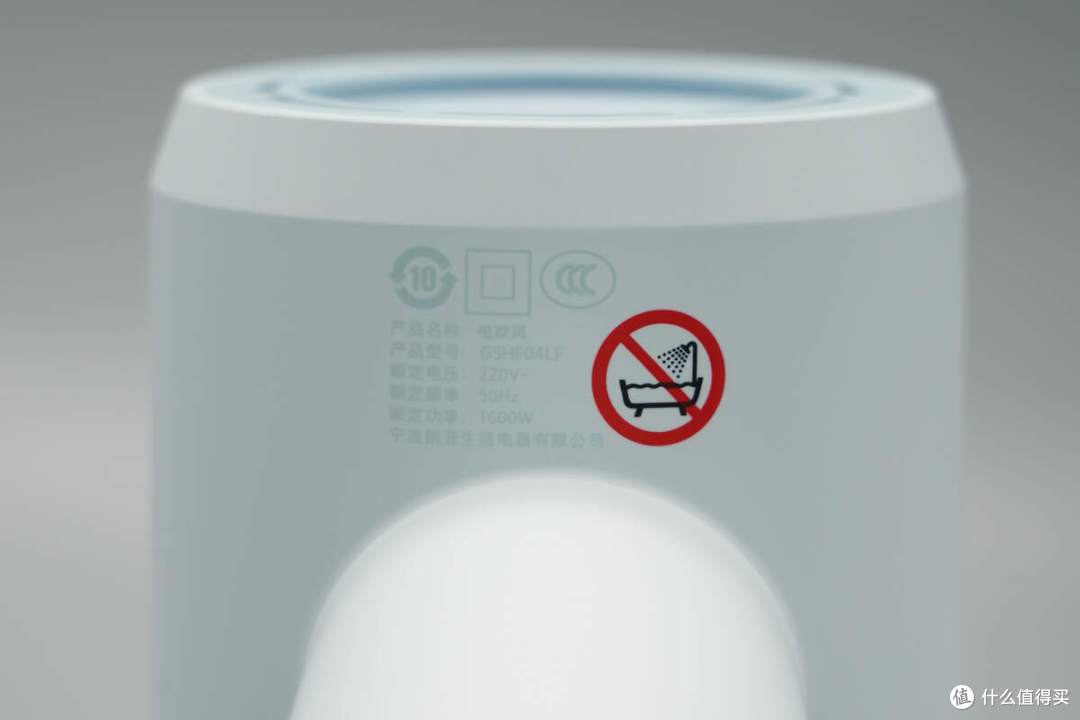

风筒底部外壳上印有产品参数

产品名称：电吹风

产品型号：GSHF04LF

额定电压：220V~

额定频率：50Hz

额定功率：1600W

制造商：宁波朗菲生活电器有限公司

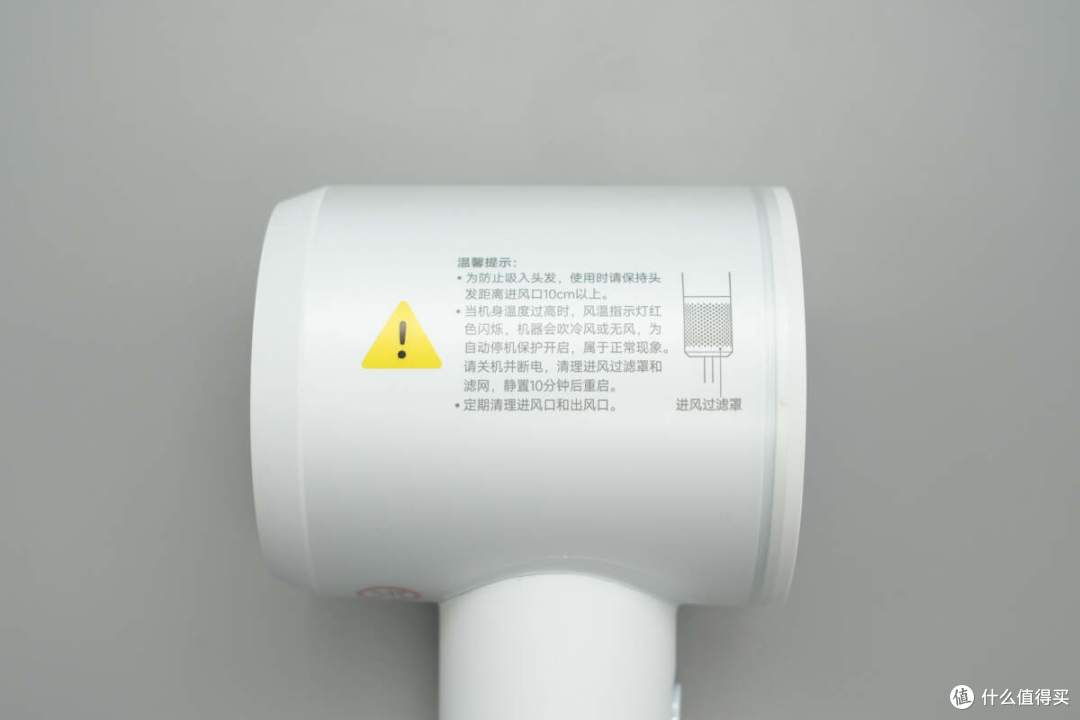

侧身印有吹风机使用时的注意事项。

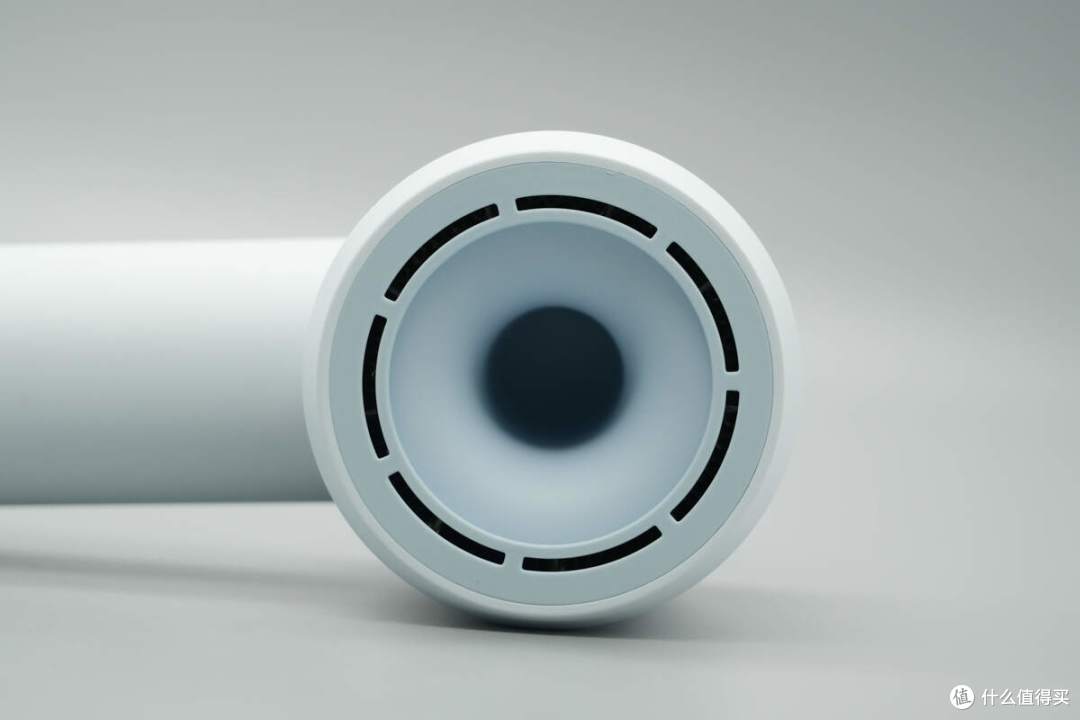

风筒前端出风口特写。

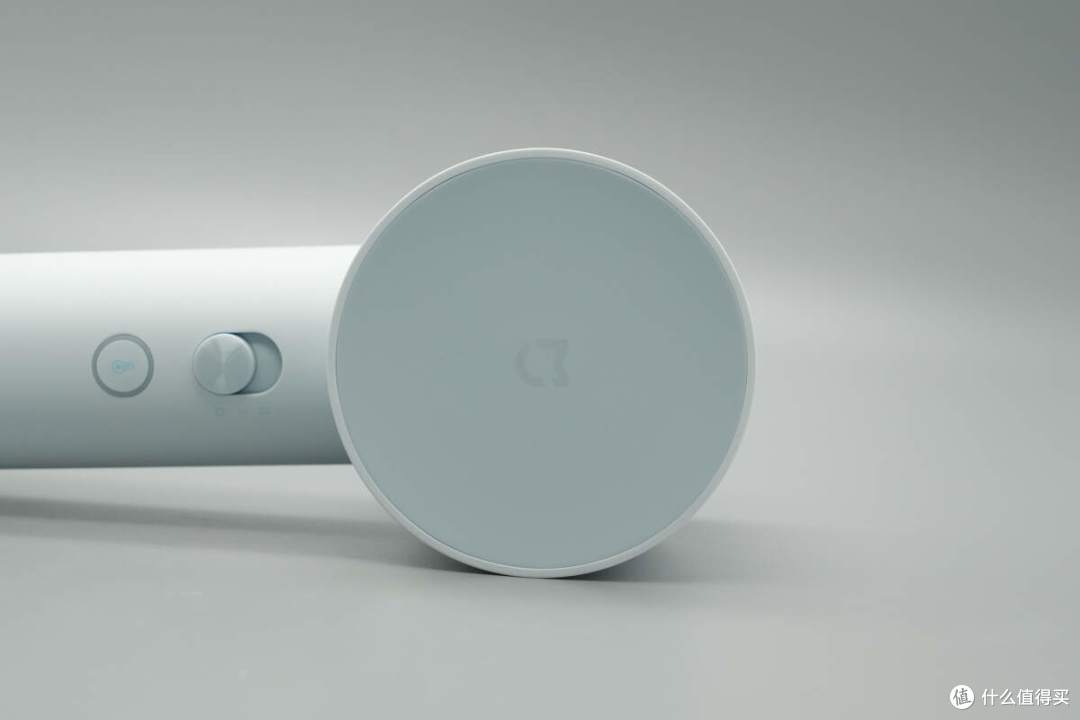

背面盖板中心印有米家品牌logo。

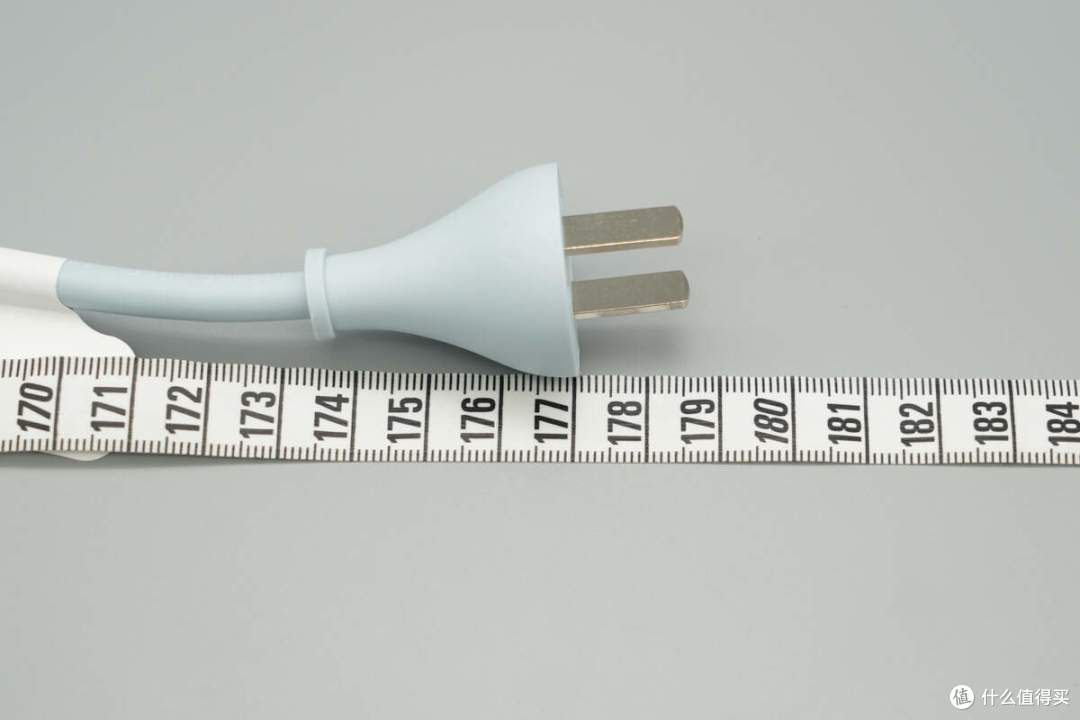

实测米家1600W高速吹风机电源线长度约为178.5cm。

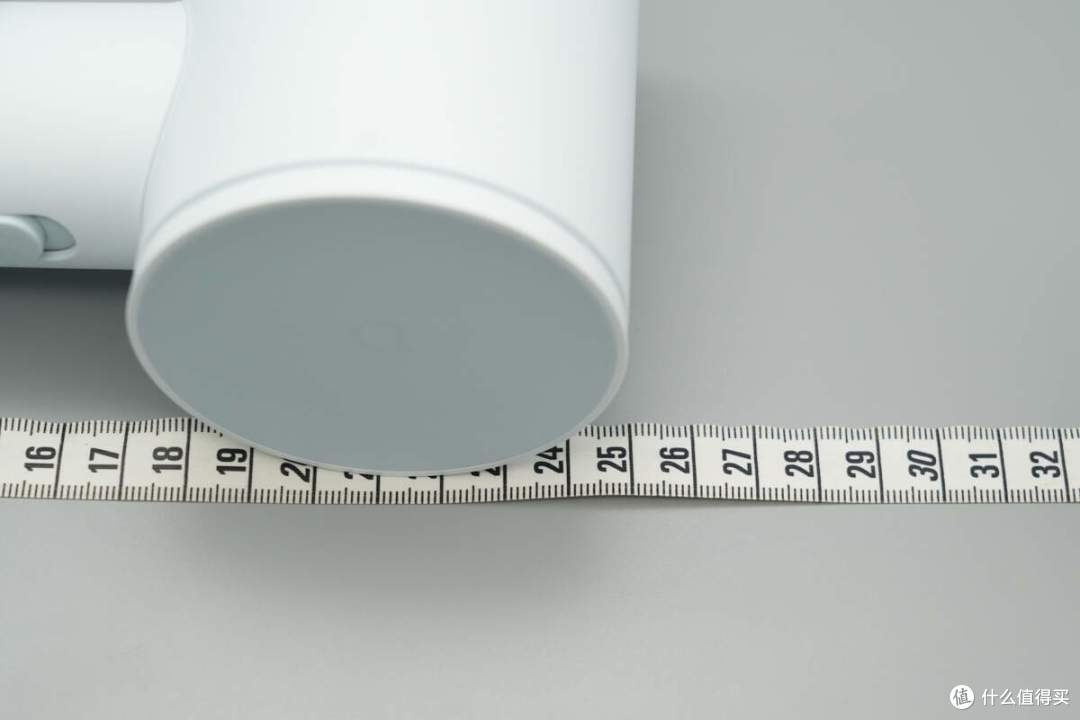

机身长度约为25cm。

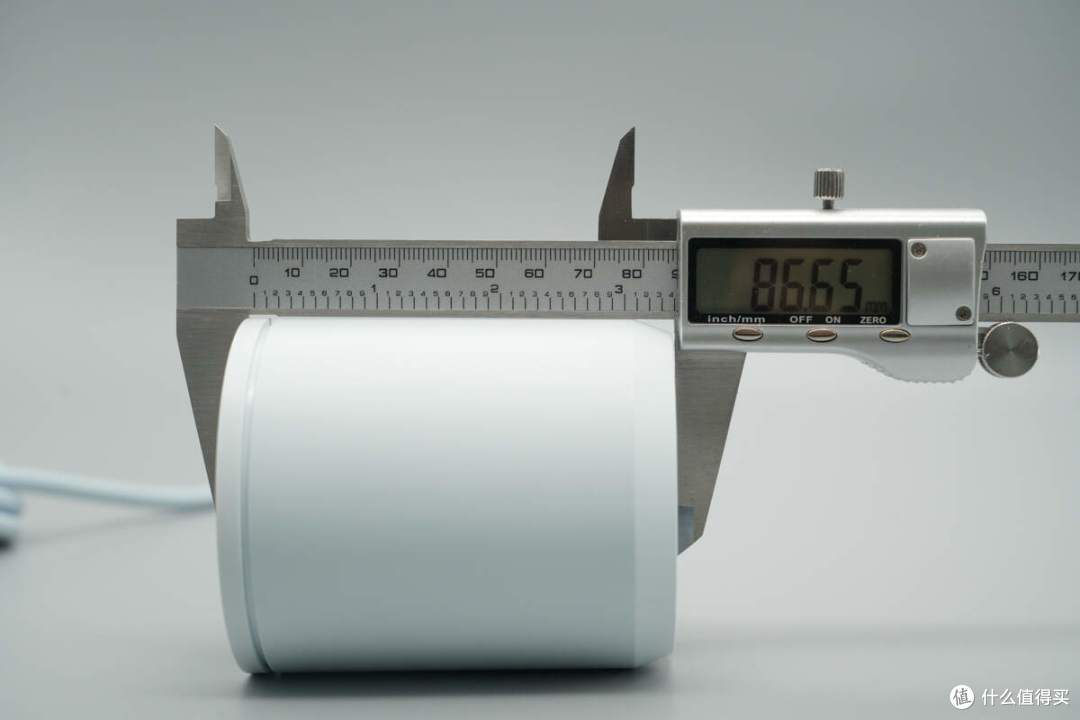

其中风筒的长度为86.65mm。

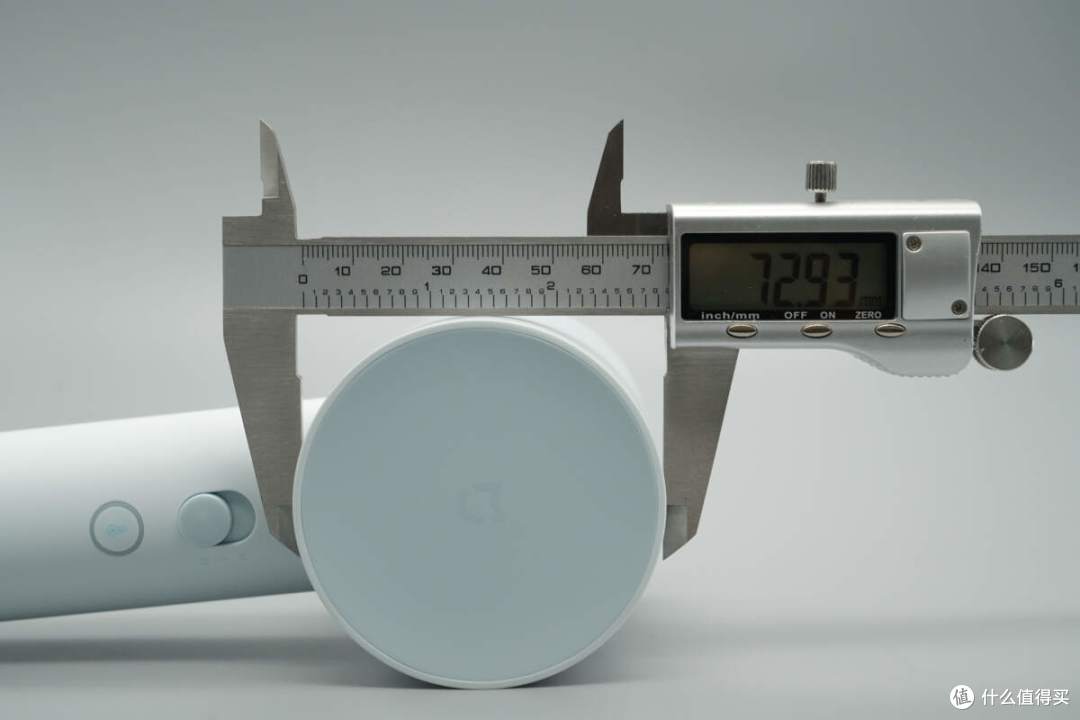

直径为72.93mm。

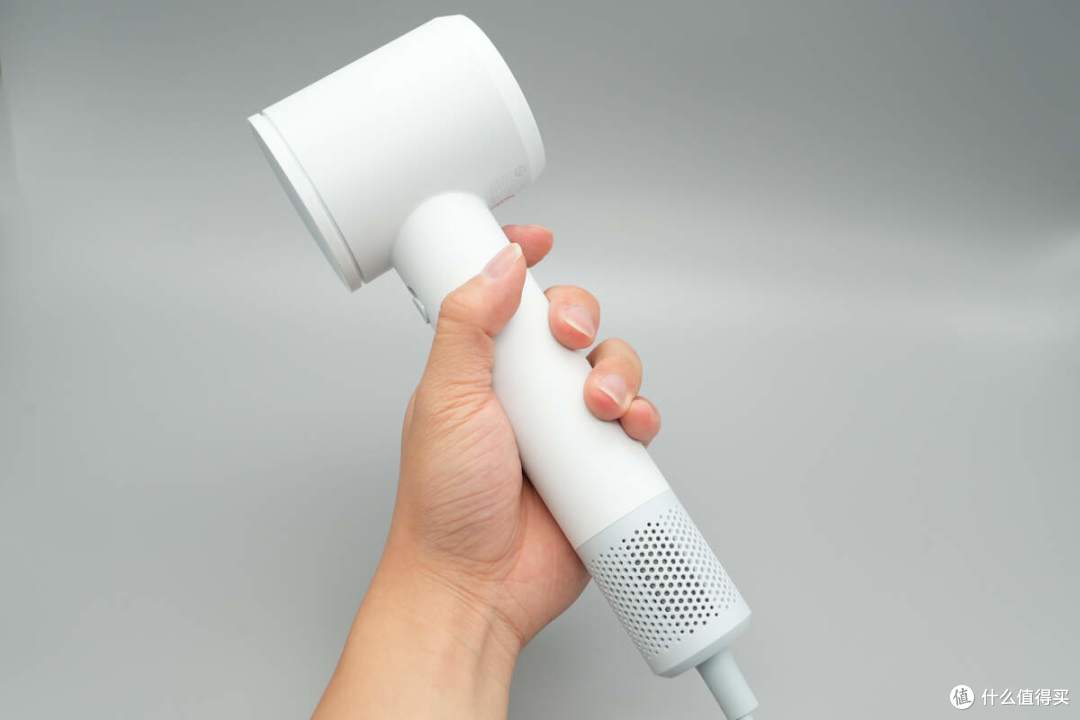

吹风机拿在手上的大小直观感受。

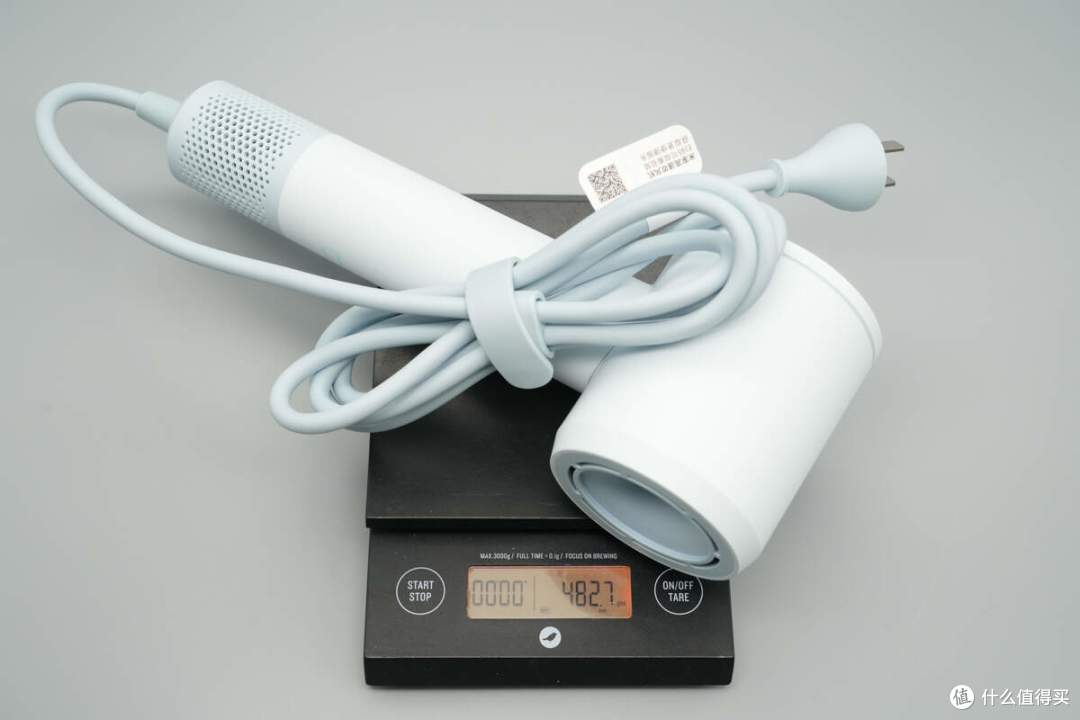

另外测得产品重量约为783g。

米家1600W高速吹风机拆解

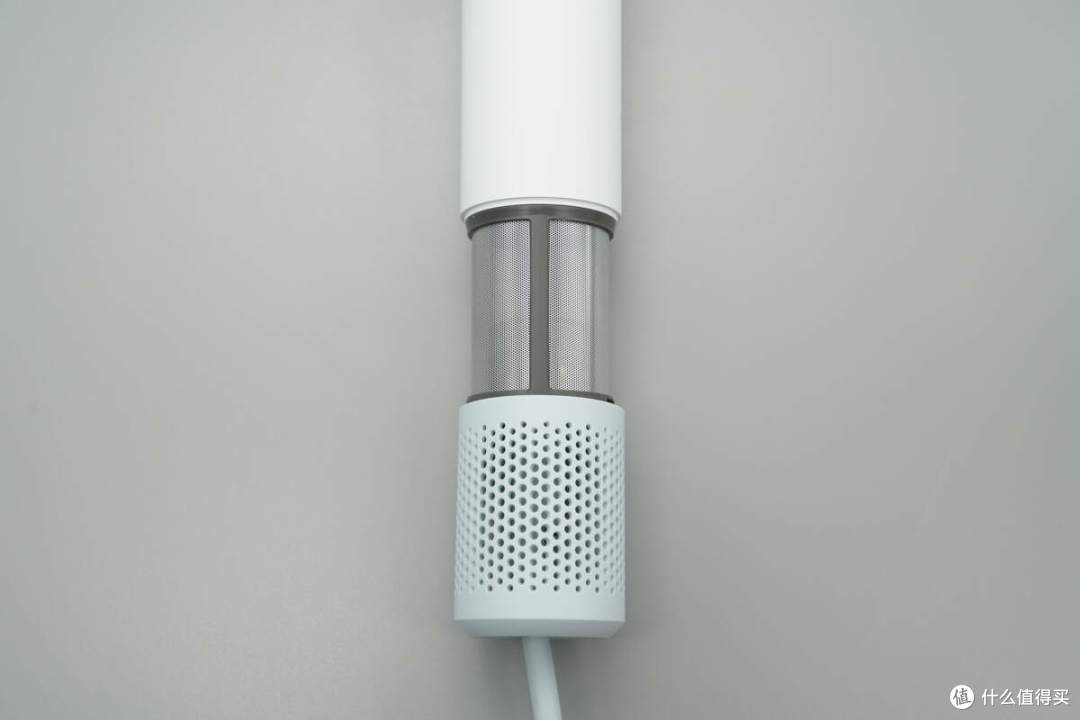

拆下进风过滤罩，内部是金属滤网。

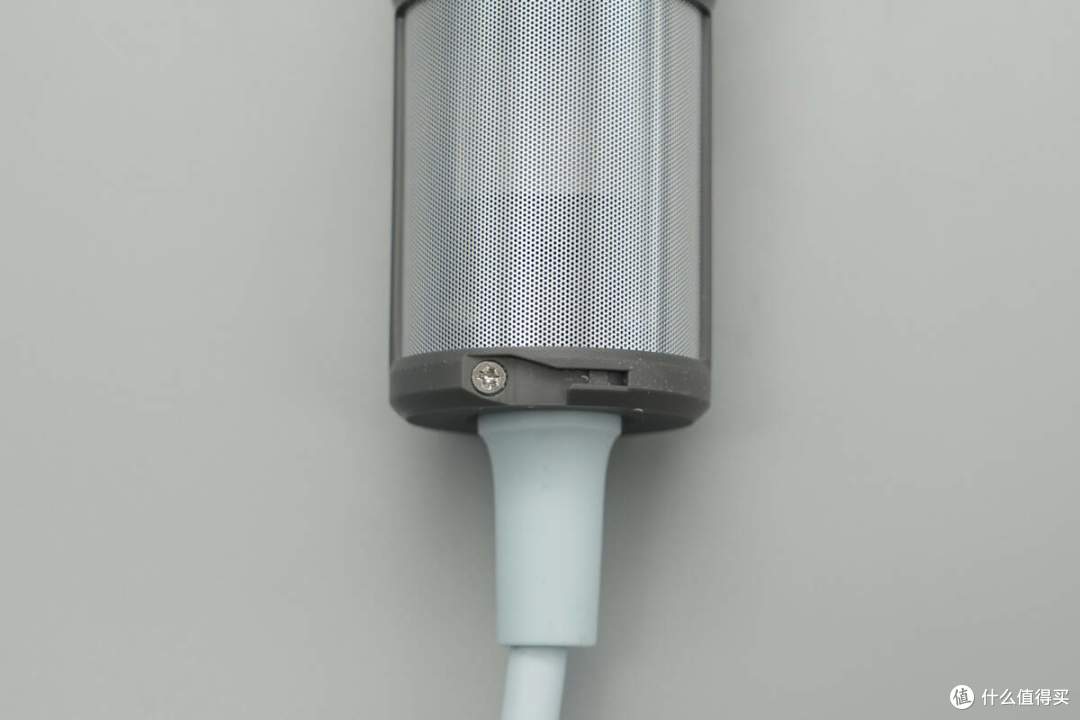

滤网使用螺丝进行固定。

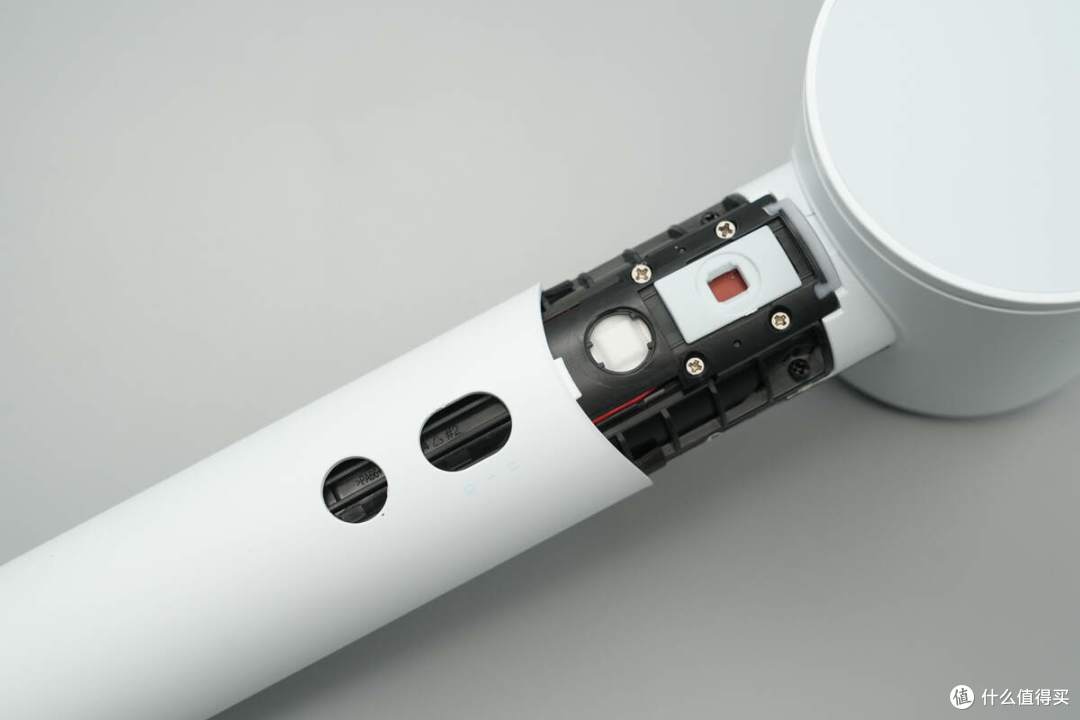

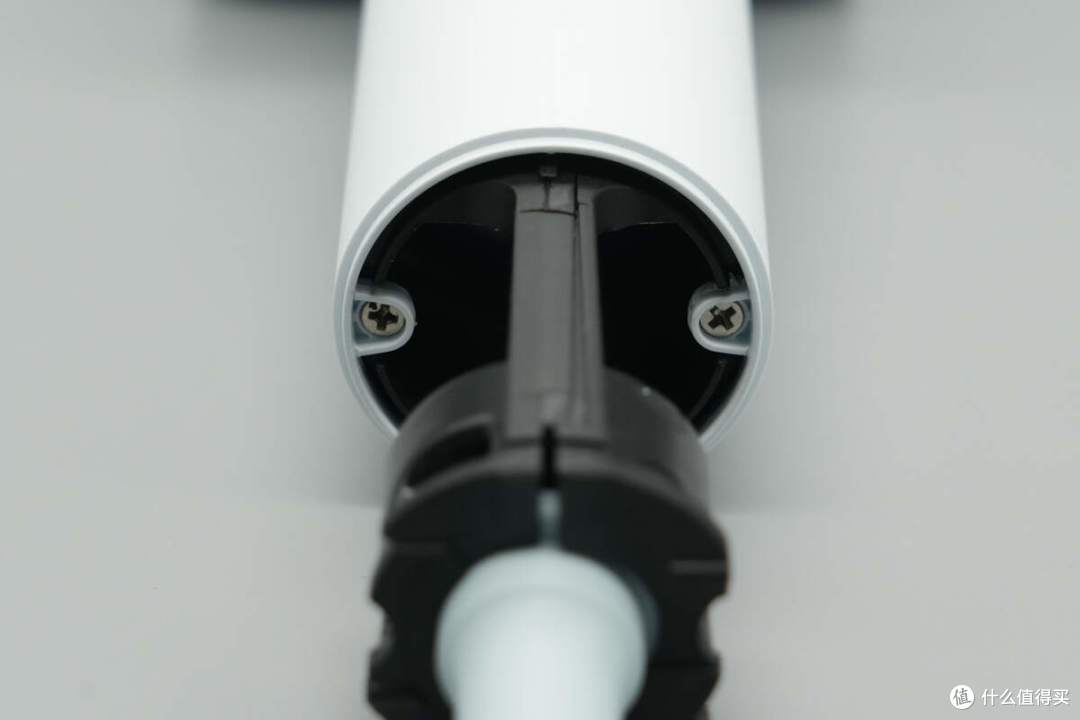

继续拆掉滤网，吹风机握把外壳使用螺丝与内部黑色塑料框进行固定。

拆掉螺丝分离外壳，上端还采用卡扣进行拼接固定。

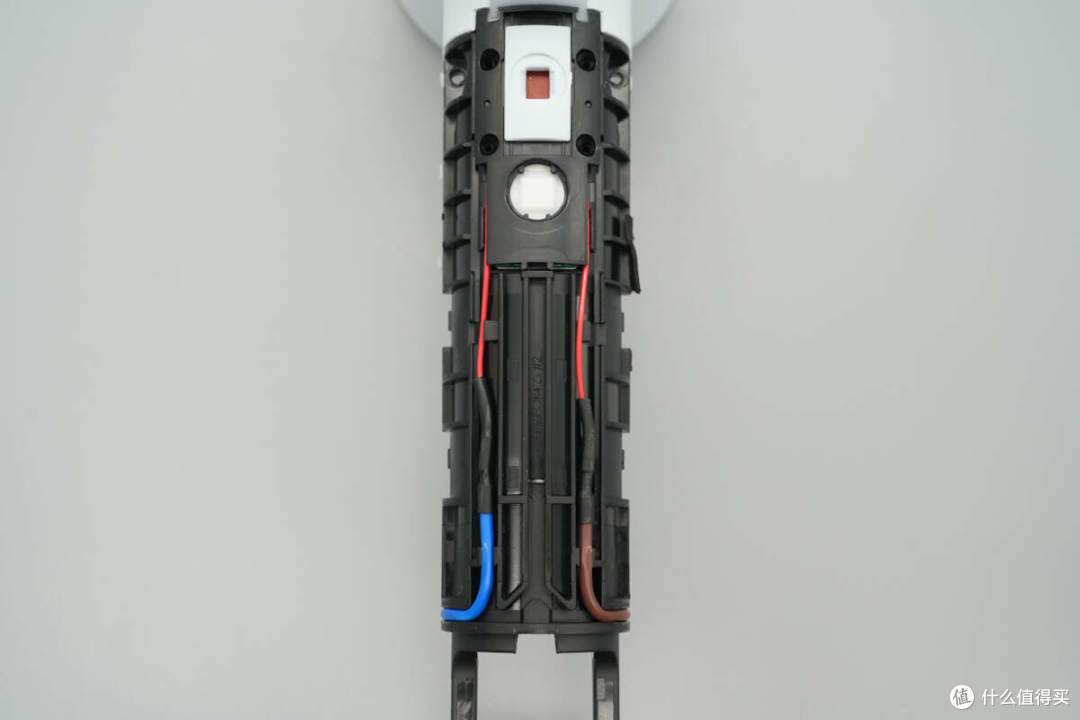

电源线通过焊接连接到电吹风内部，导线焊点外套热缩管绝缘。

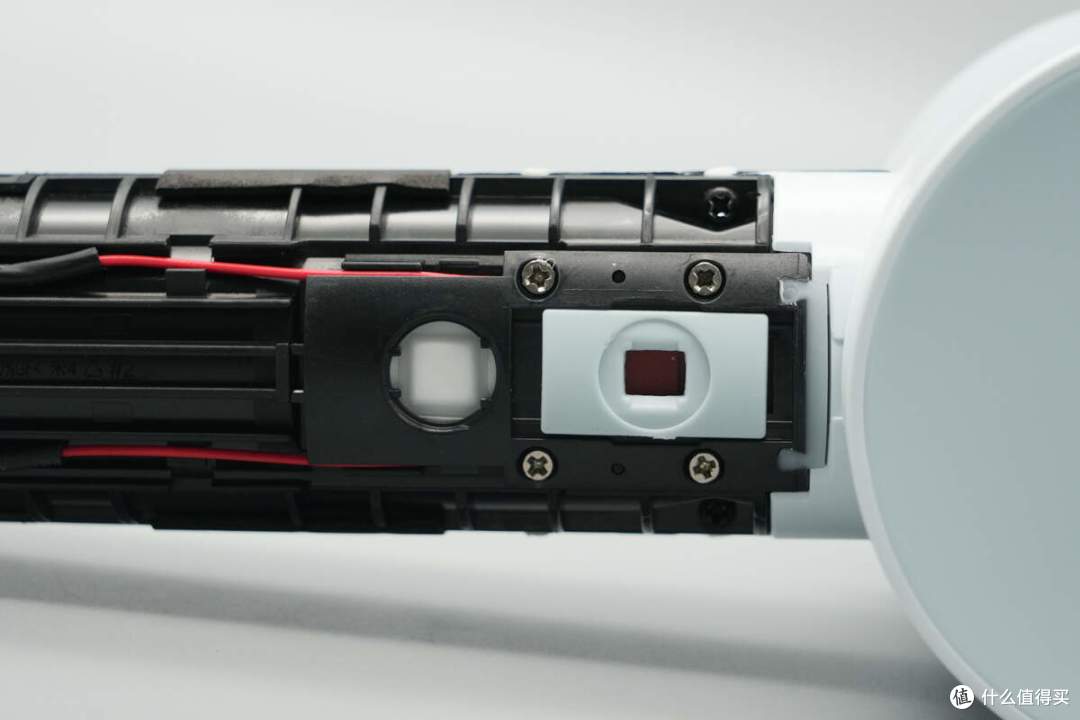

功能键区域覆盖塑料盖板并使用螺丝进行固定。

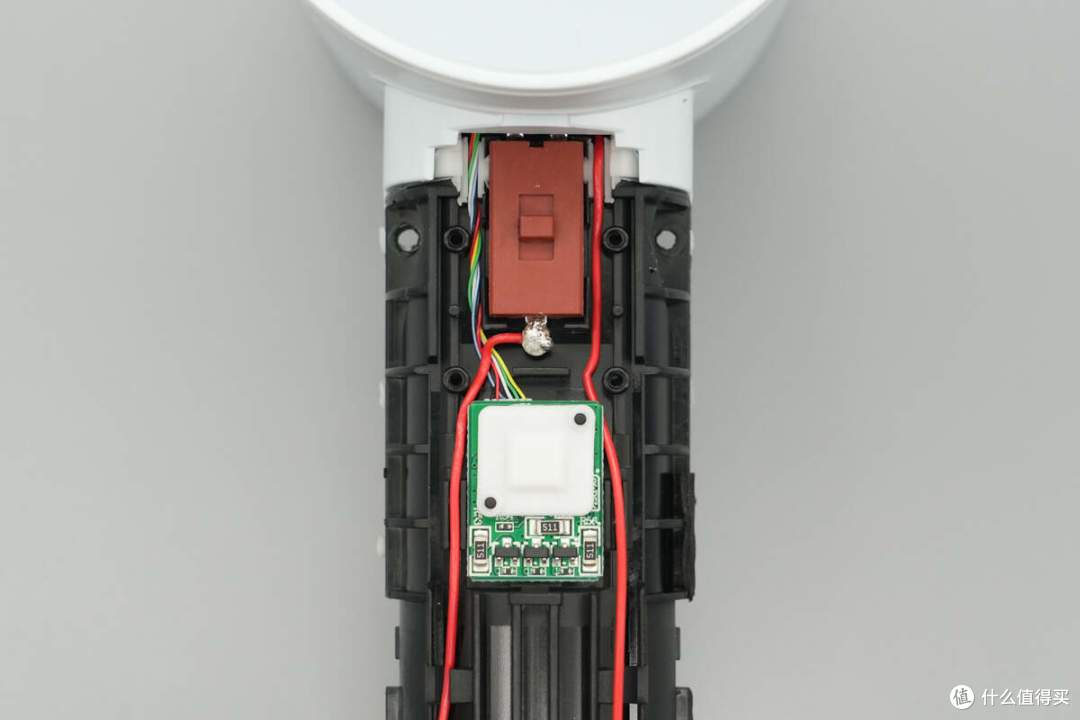

拆掉盖板，可以看到其中一根导线直接与风速档位键模块锡焊连接。风温调节功能键所在小板模块通过固定柱固定。

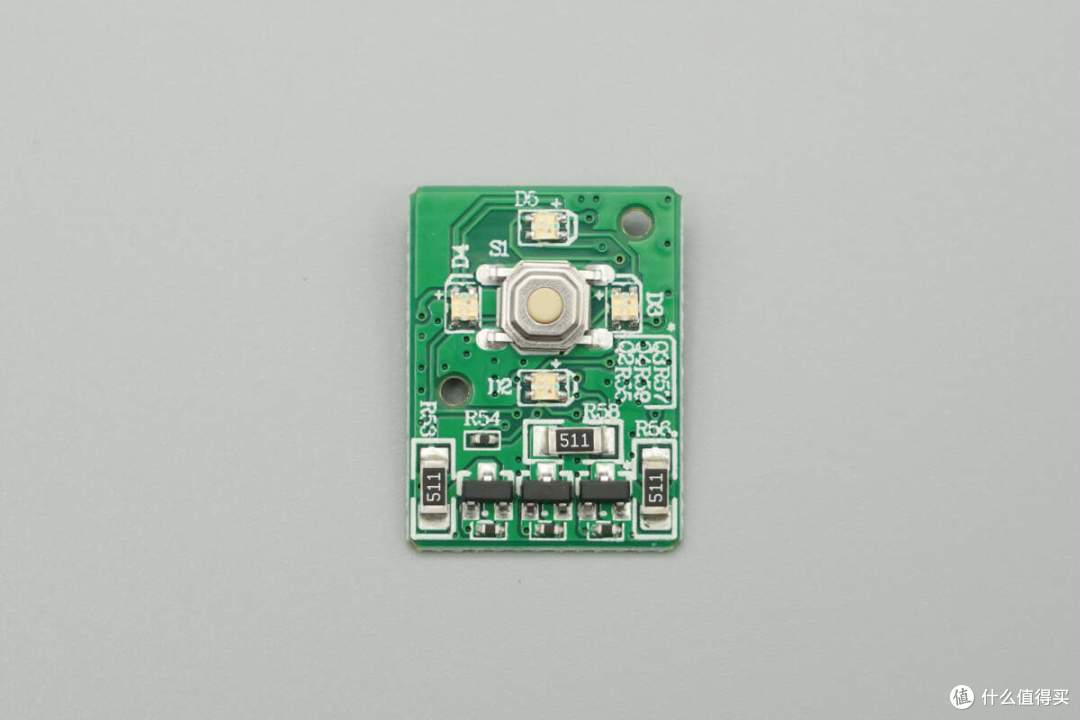

风温调节功能键外围设有四颗指示灯。

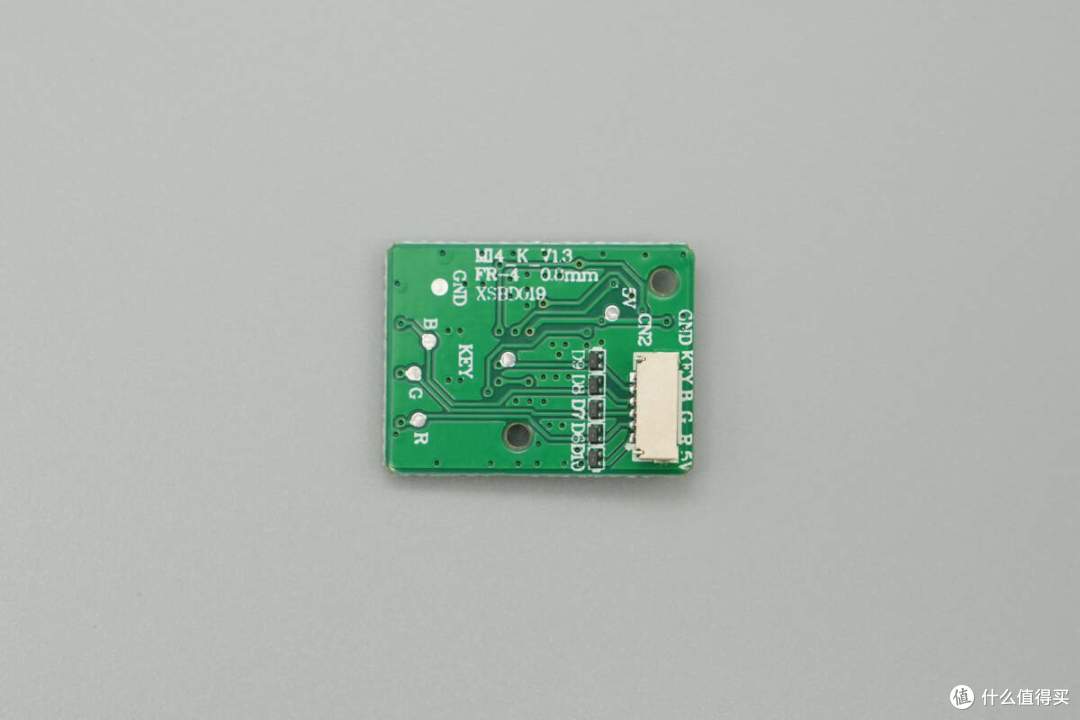

模块为插拔式连接，背面设有连接插槽。

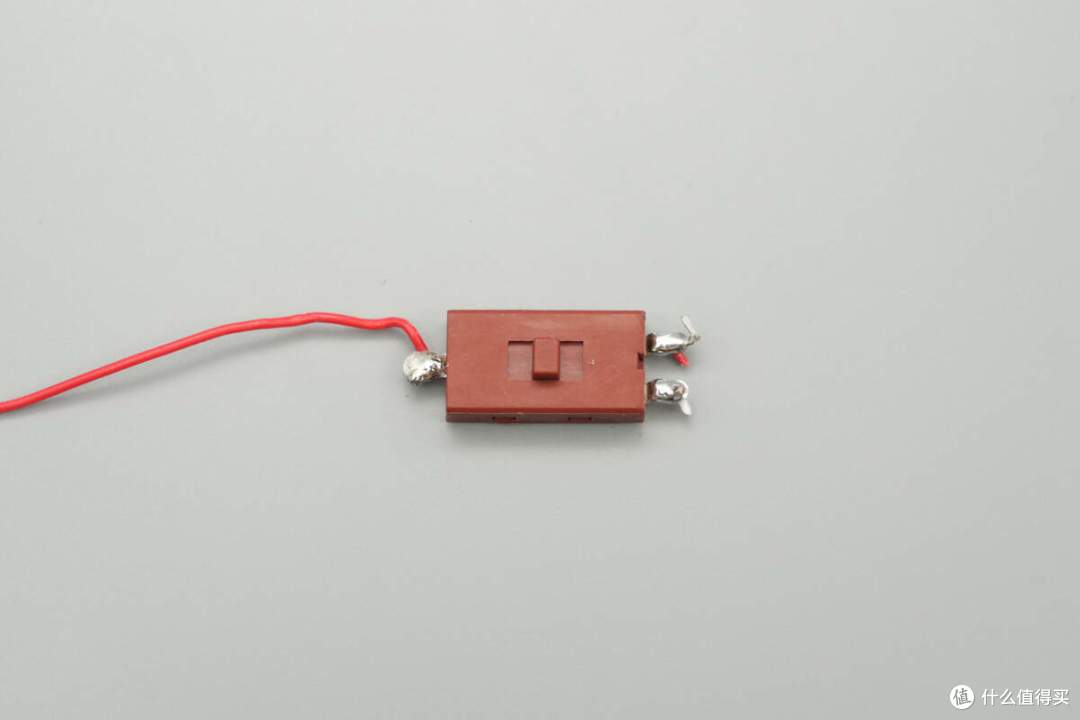

风速档位键模块特写。

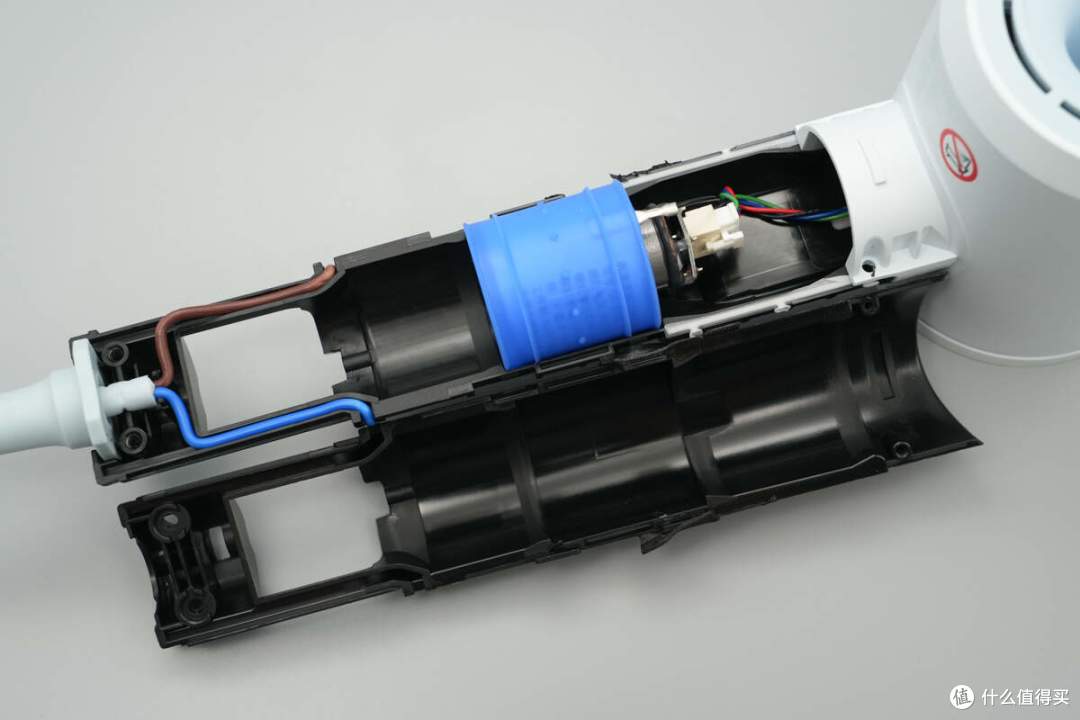

继续打开黑色塑料框，内部中段设有无刷电机。

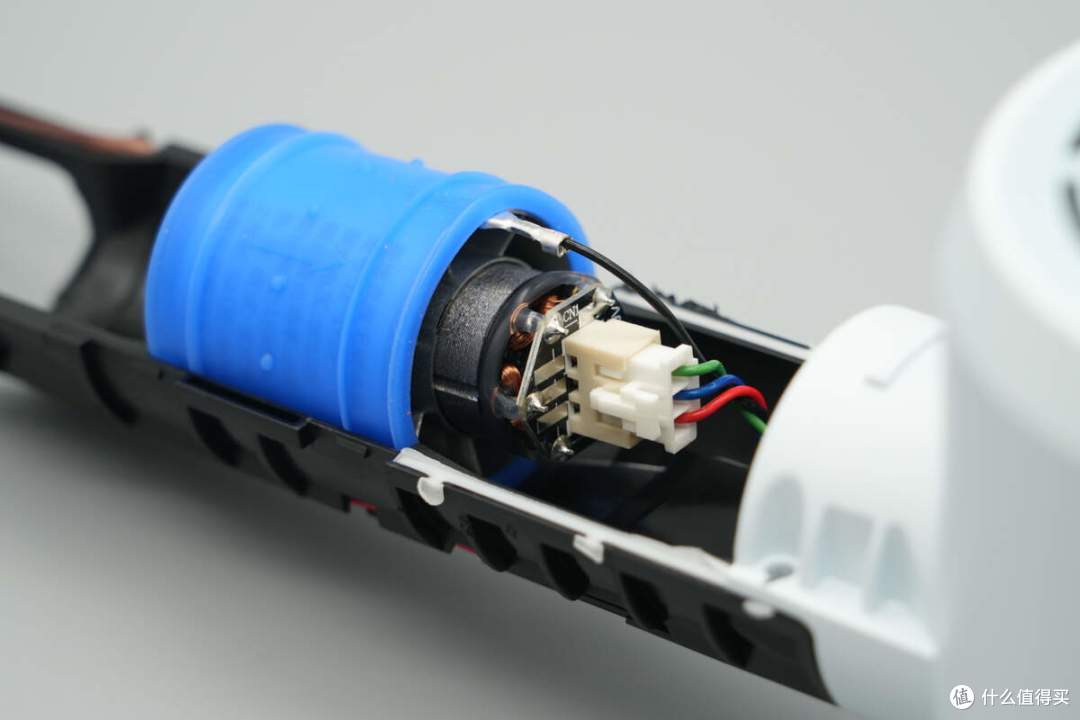

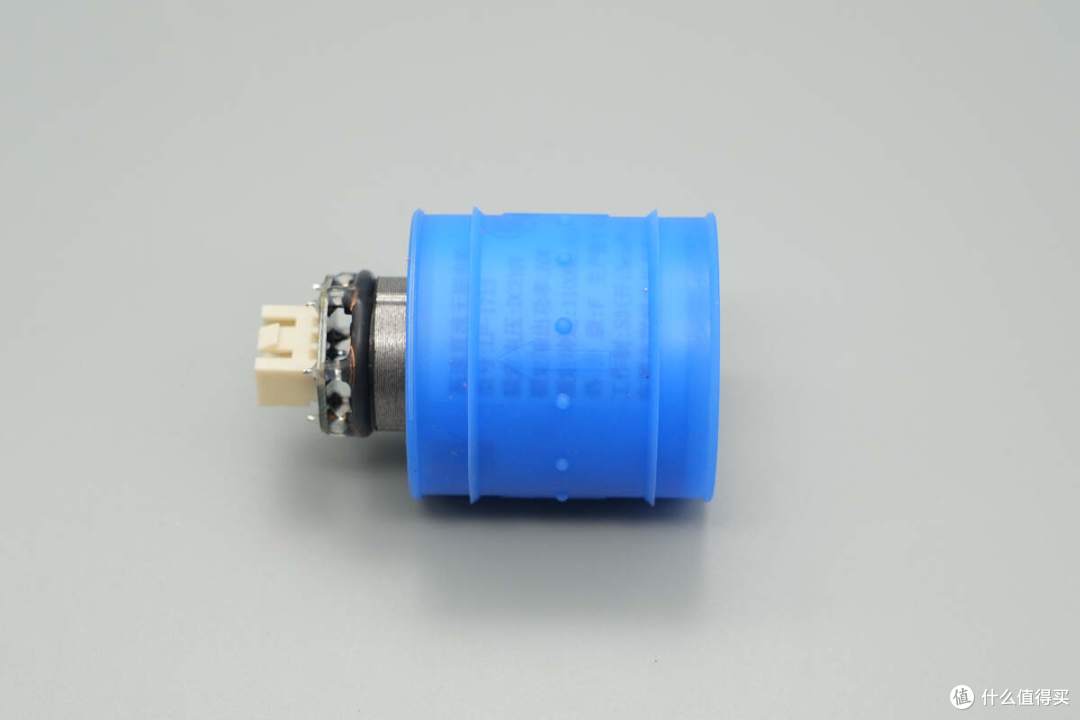

无刷电机同样为插拔式连接设计，外套蓝色硅胶套。

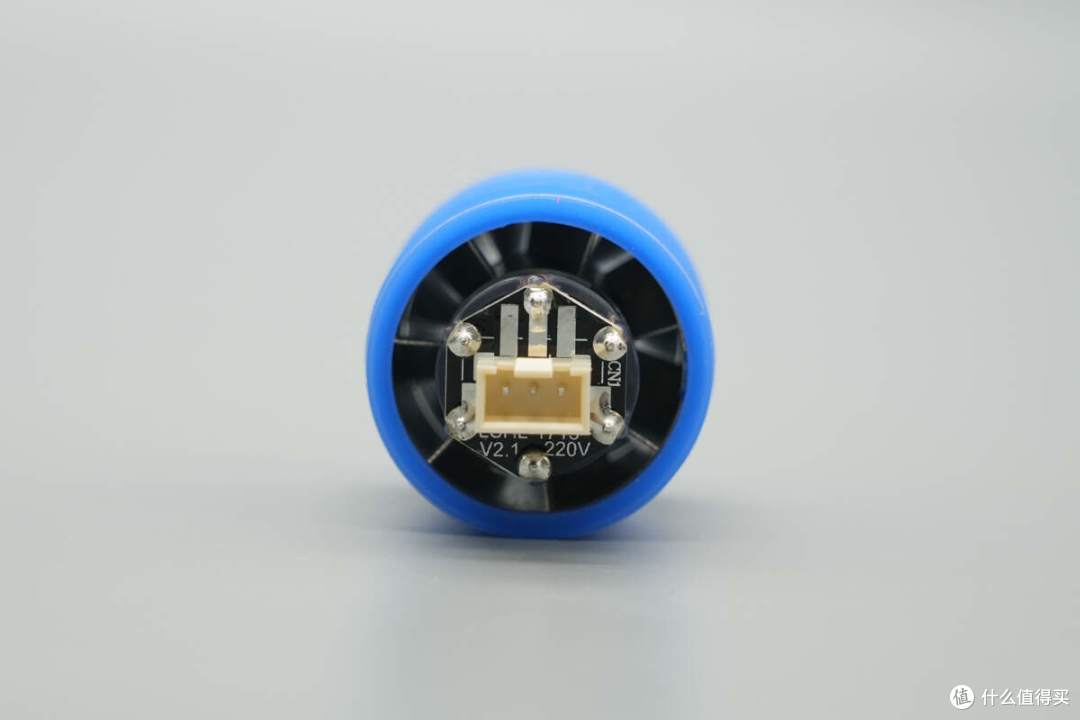

马达尾部设有接线小板和连接插座。

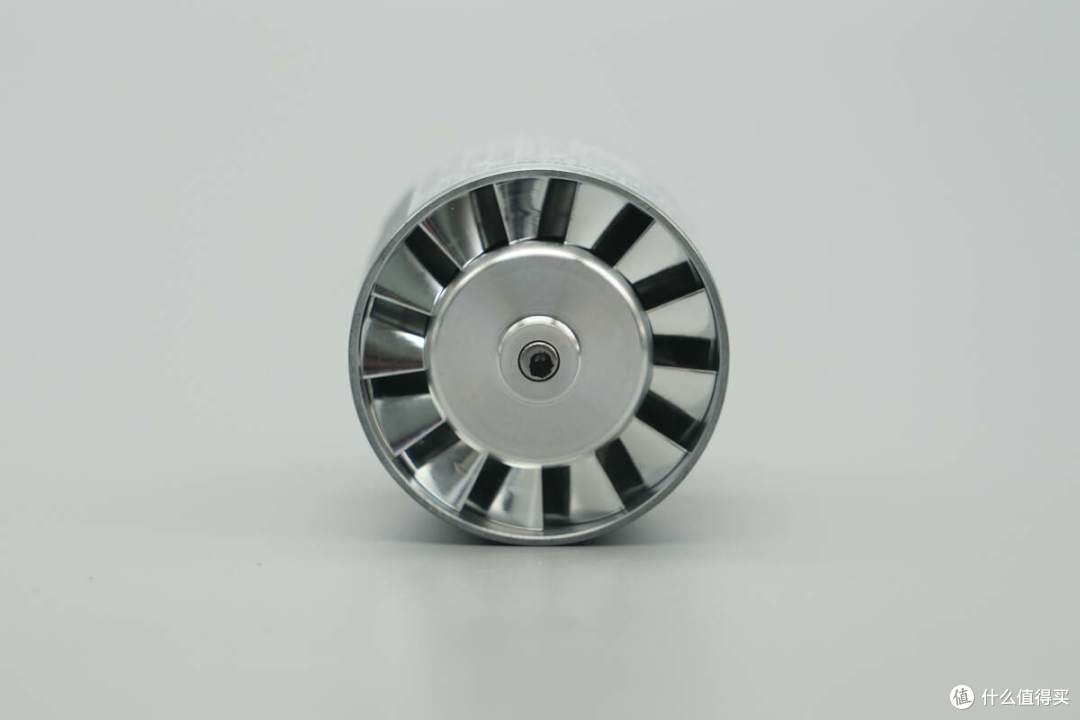

前端扇叶特写，共计13片叶片。

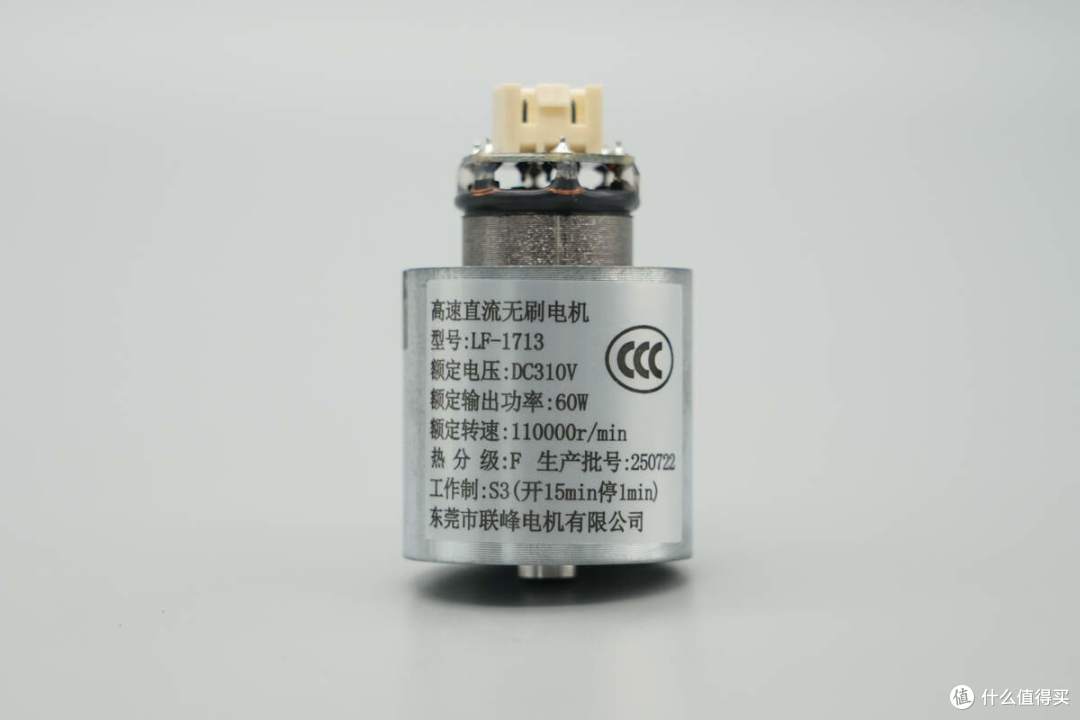

高速直流无刷电机参数特写

型号：LF-1713

额定电压：DC310V

额定输出功率：60W

额定转速：110000r/min

热分级：F

工作制：S3

制造商：东莞市联峰电机有限公司

产品通过了CCC认证。

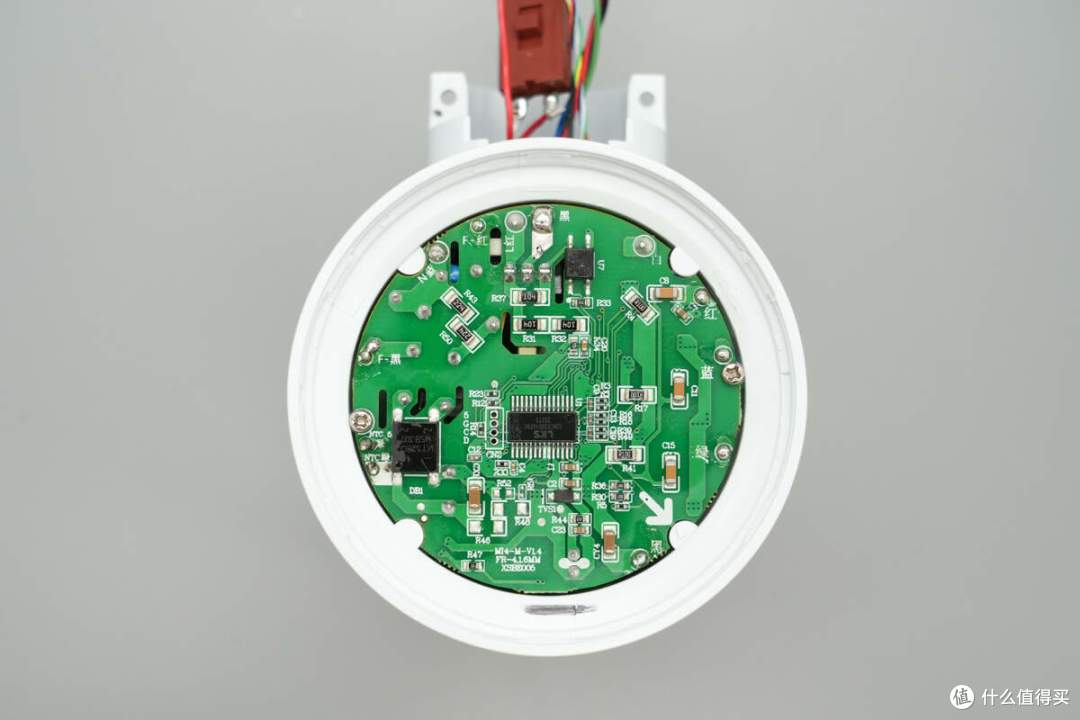

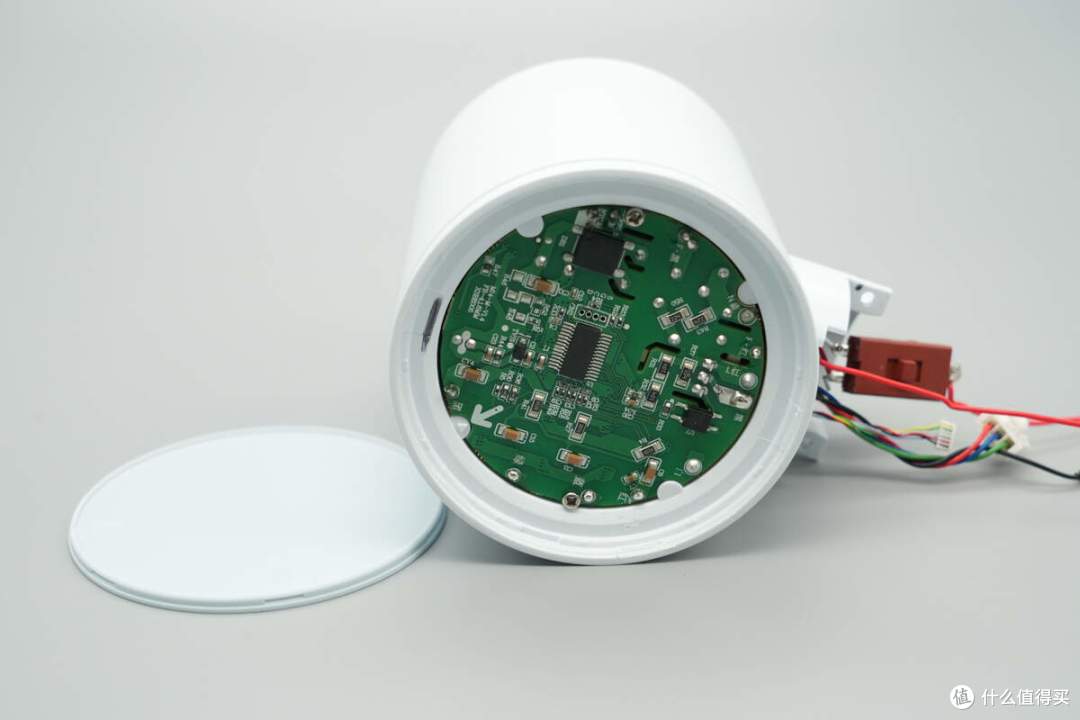

将风筒背面盖板拆掉，内部设有圆形PCB板。

内部PCB板使用定位柱以及螺丝进行固定。

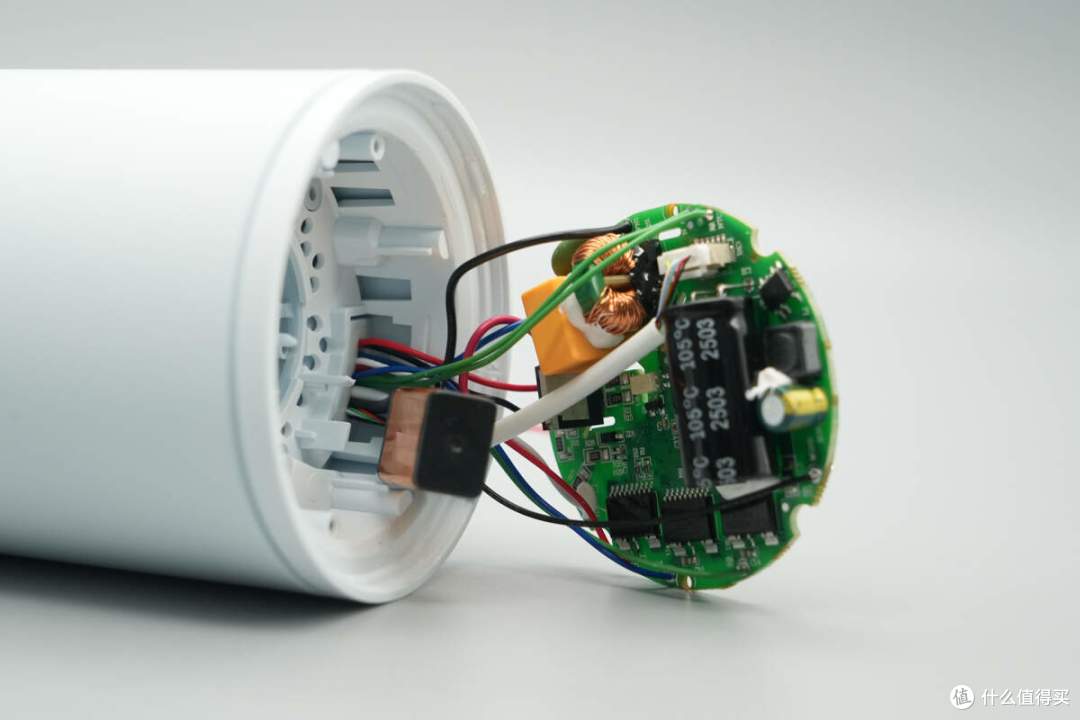

拆掉螺丝取出PCB板，连接风温调节功能键模块的导线另一端也是插拔式设计，电机、发热丝等其余部件的导线焊接连接。

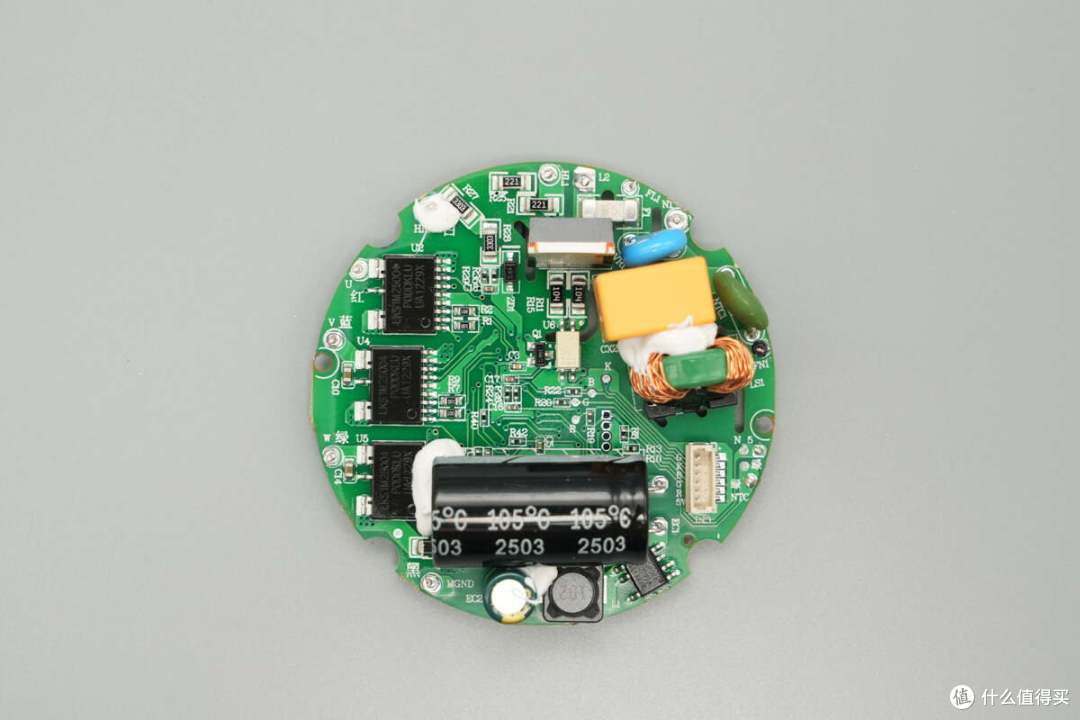

将主控PCB板分离，板子正面右上区域设有保险丝、可控硅、压敏电阻、安规X2电容、NTC热敏电阻和共模电感，下方设有高压滤波电容和降压电感等，左侧设有三颗半桥芯片用于电机驱动。

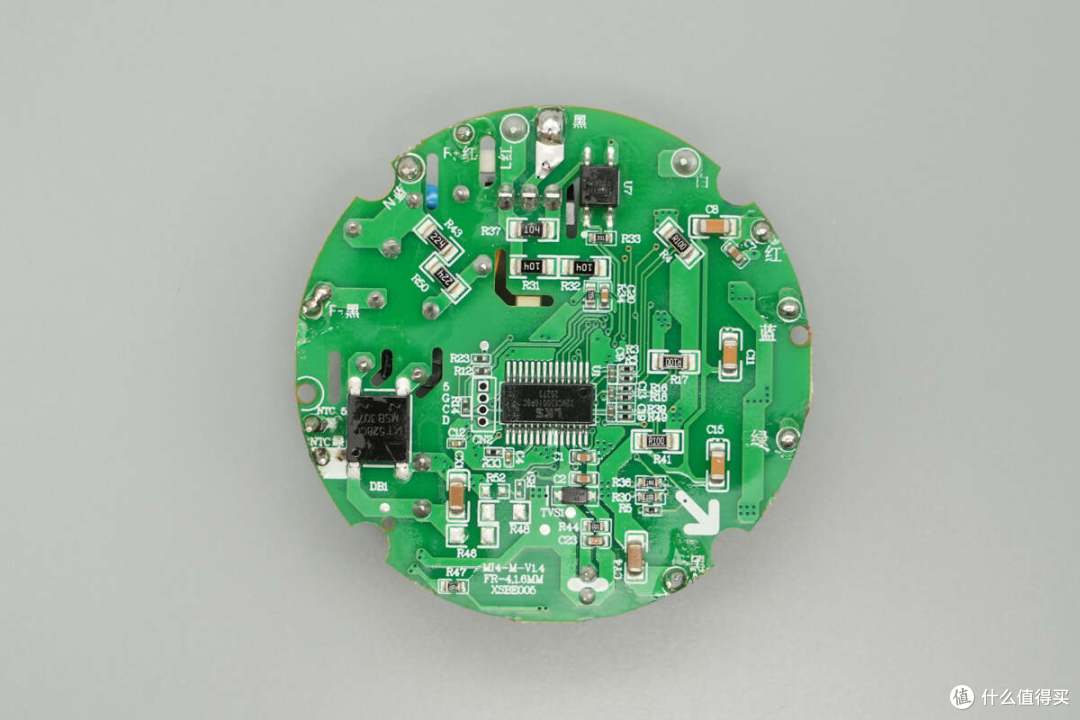

背面设有主控MCU和整流桥。

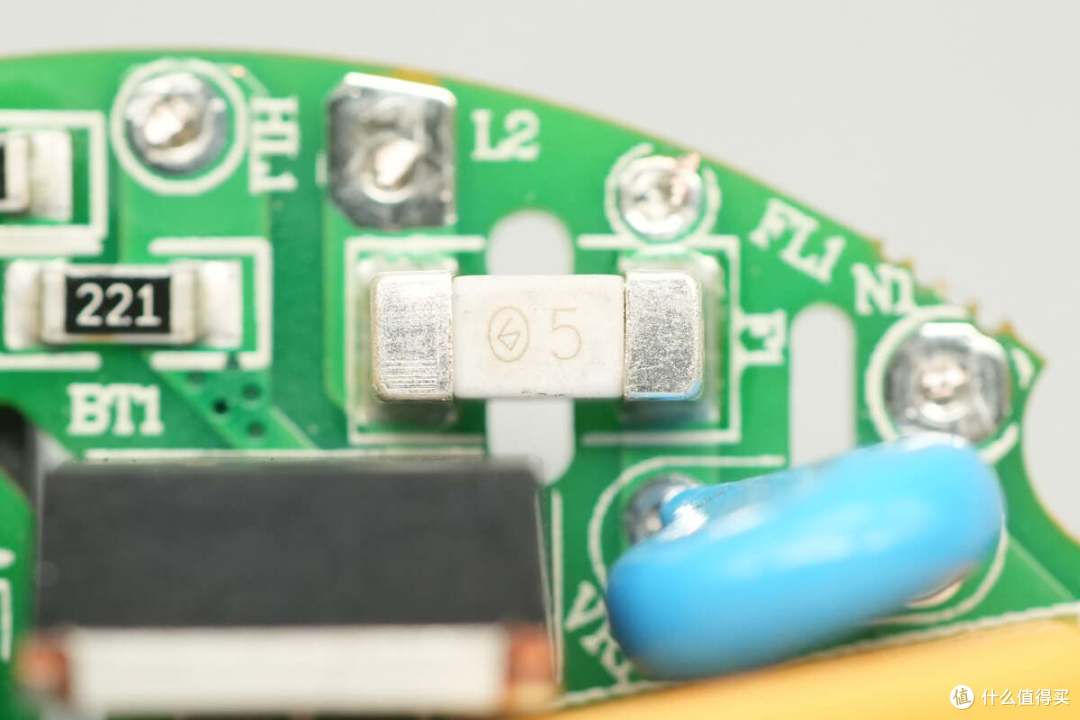

输入端贴片保险丝来自贝特电子，额定电流5A。

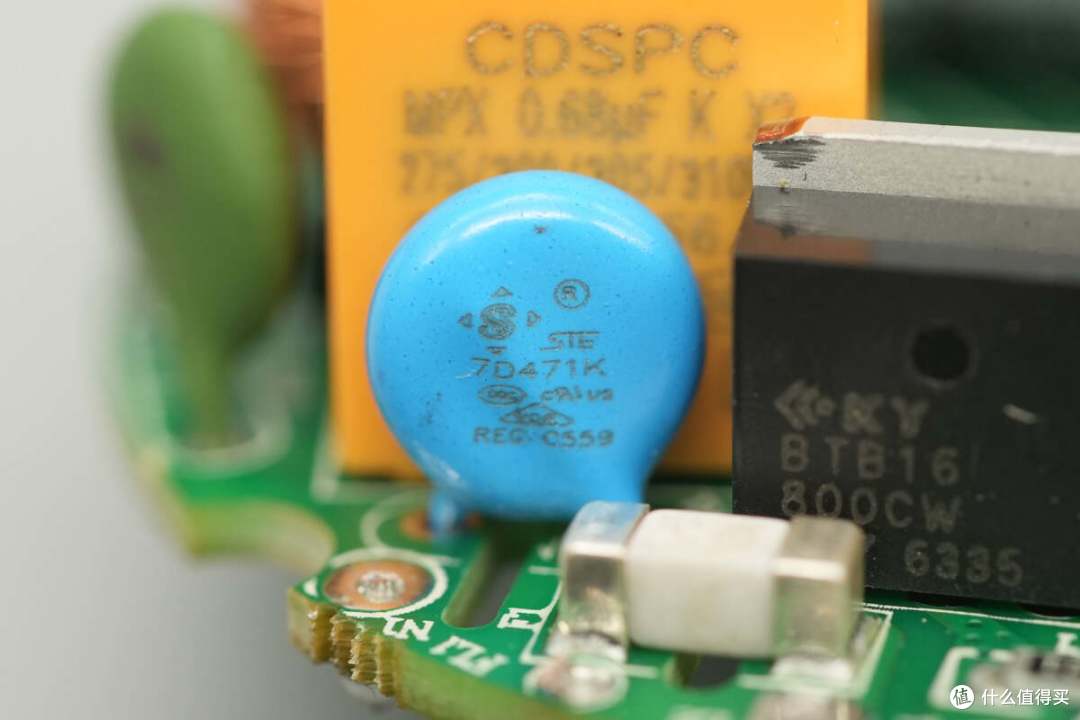

压敏电阻来自松田电子，型号7D471K，用于吸收过压浪涌。

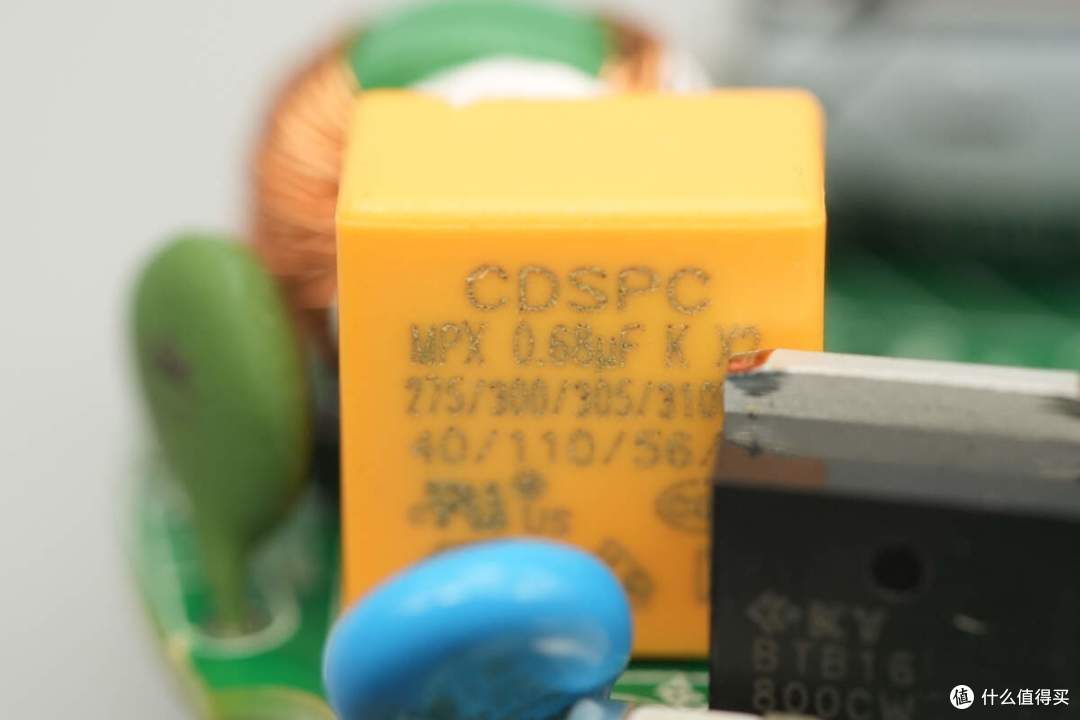

安规X2电容来自成东电子，规格为0.68μF。

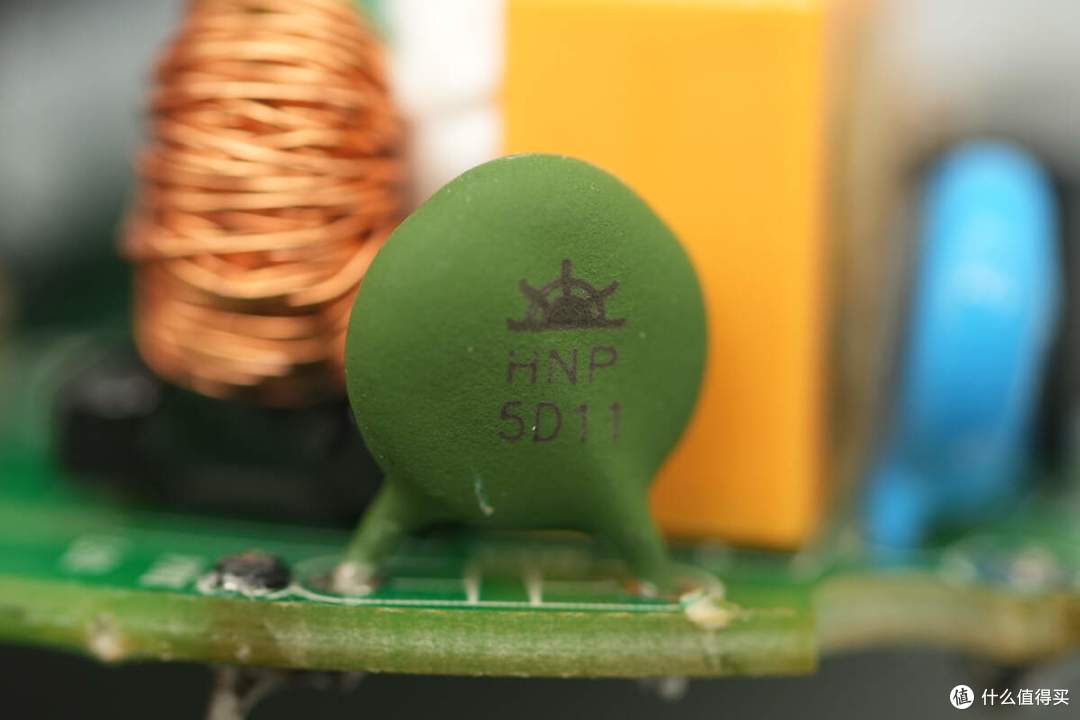

NTC热敏电阻用于抑制上电的浪涌电流。

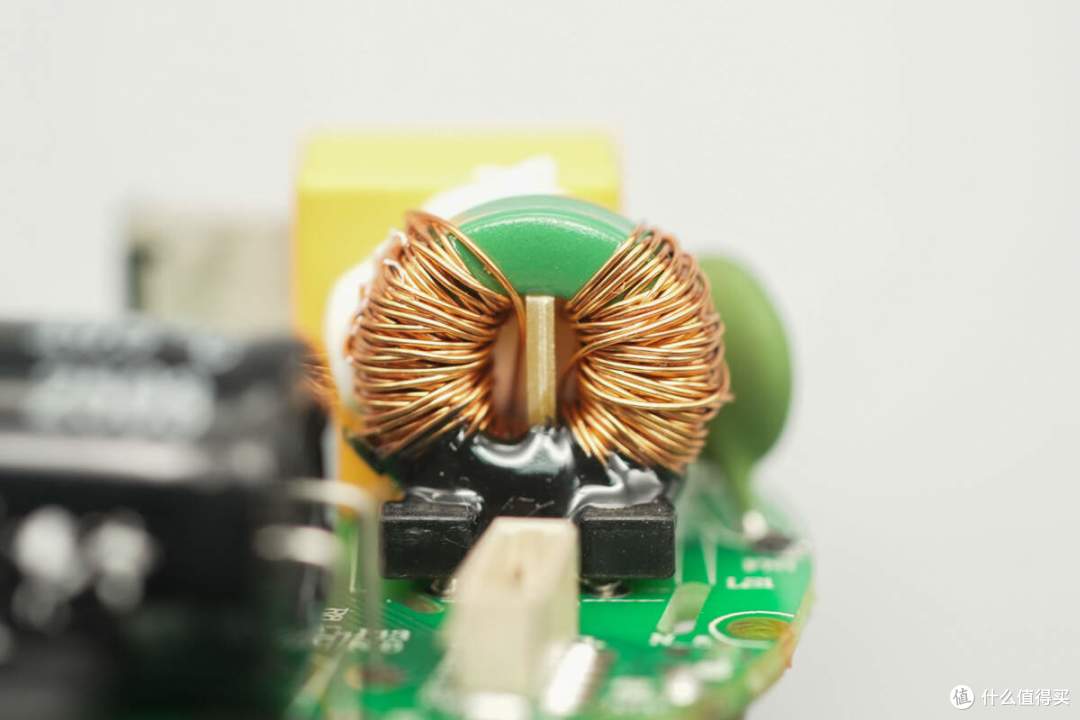

共模电感采用漆包线绕制，底部设有塑料支架绝缘。

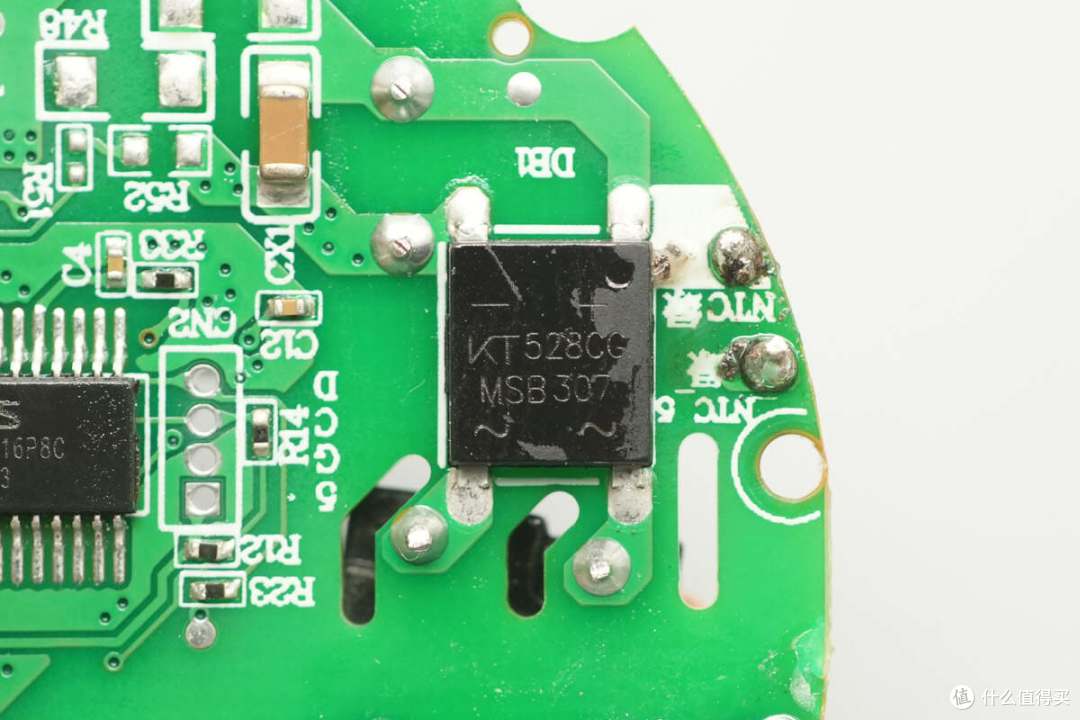

整流桥来自肯达电子，型号MSB307，规格为3A 1000V，采用MSBL封装。

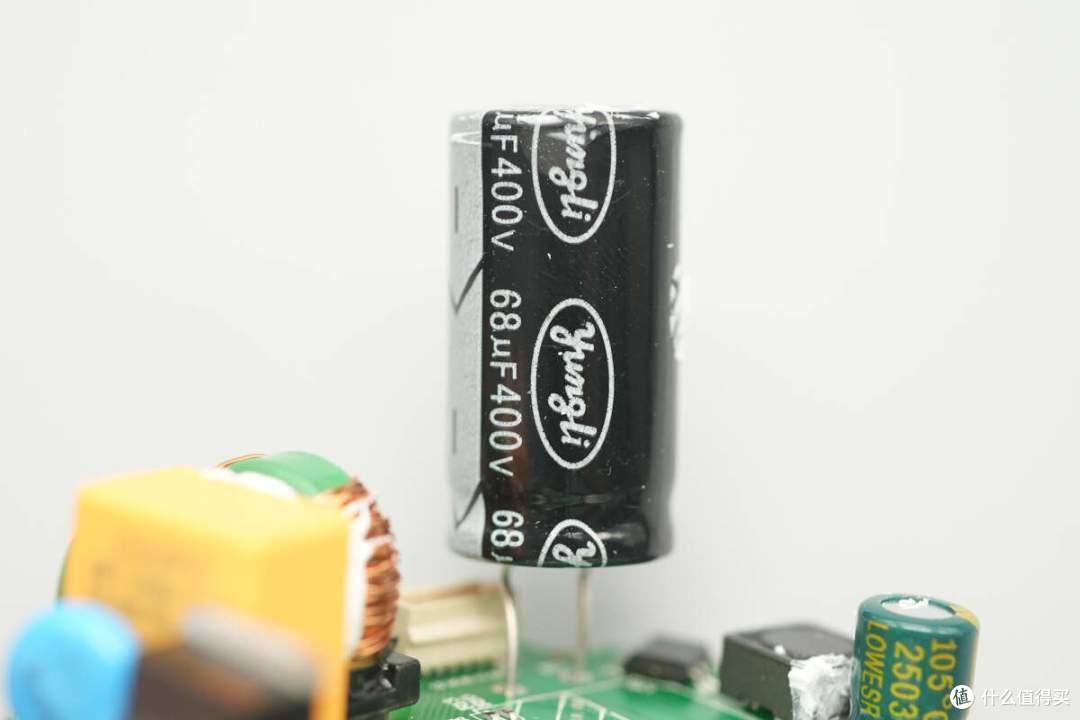

高压滤波电容来自永全，规格为68μF400V。

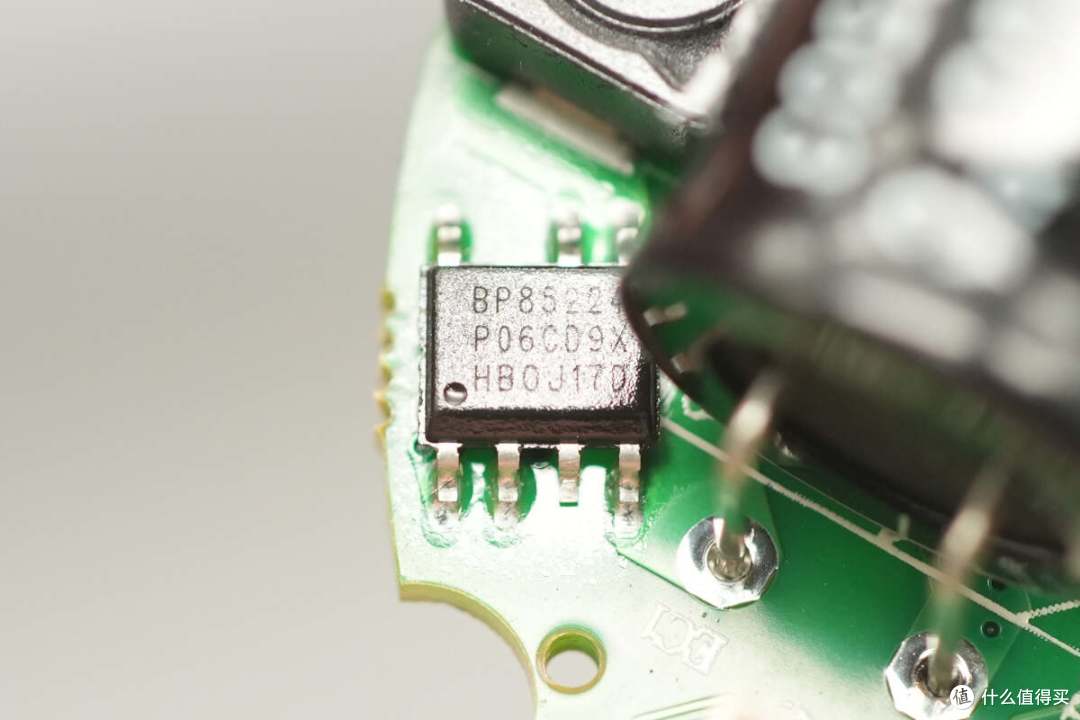

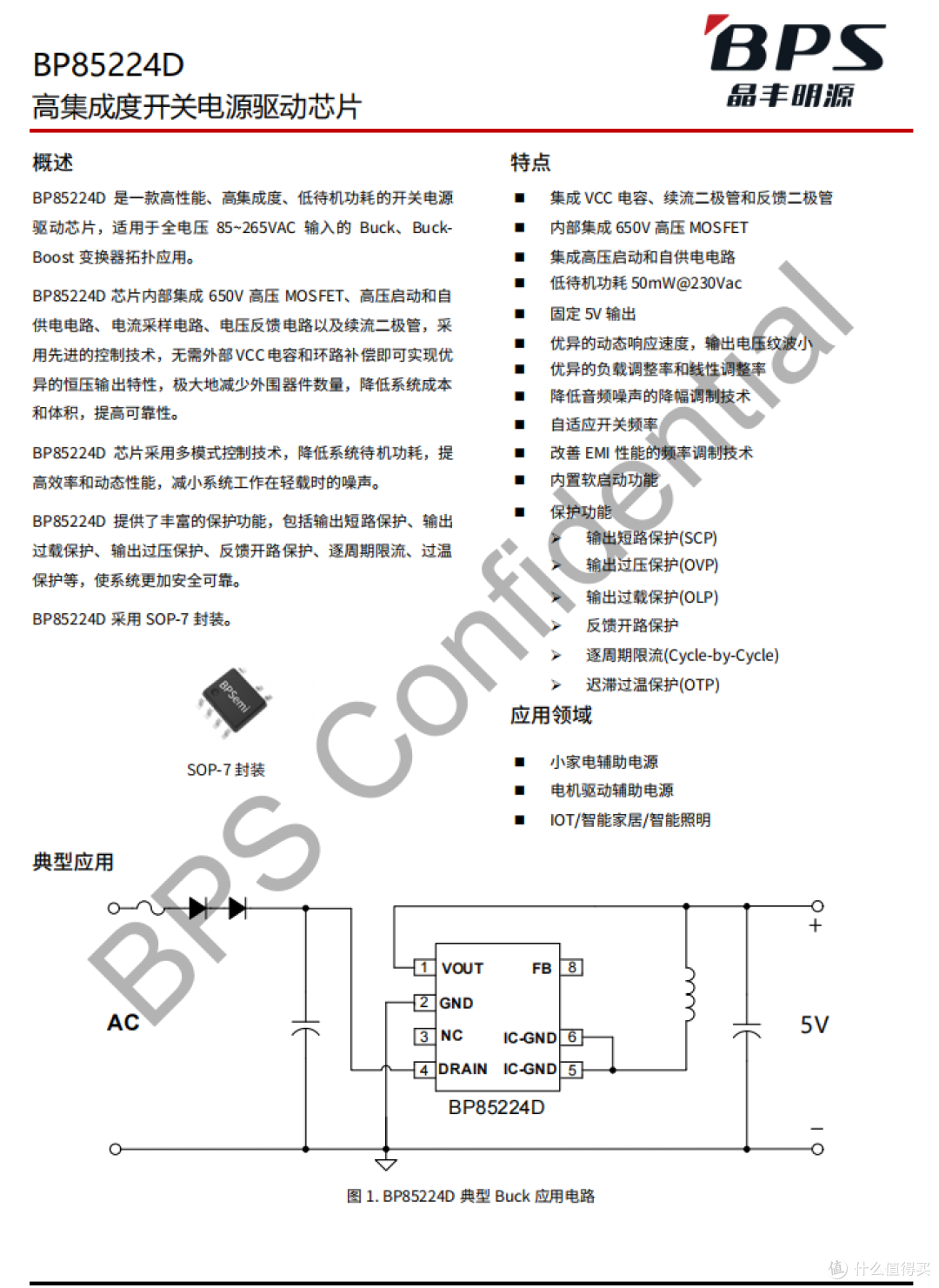

降压芯片来自晶丰明源，型号BP85224D，这是一款高性能、高集成度、低待机功耗的开关电源驱动芯片，适用于全电压85~265VAC输入的Buck、Buck-Boost变换器拓扑应用。

BP85224D内部集成650V高压MOSFET、高压启动和自供电电路、电流采样电路、电压反馈电路以及续流⼆极管，采用先进的控制技术，无需外部VCC电容和环路补偿即可实现优异的恒压输出特性，极⼤地减少外围器件数量，降低系统成本和体积，提高可靠性。

BP85224D采用多模式控制技术，降低系统待机功耗，提高效率和动态性能，减小系统工作在轻载时的噪声。芯片提供了丰富的保护功能，包括输出短路保护、输出过载保护、输出过压保护、反馈开路保护、逐周期限流、过温保护等，使系统更加安全可靠。 BP85224D采用SOP-7封装。

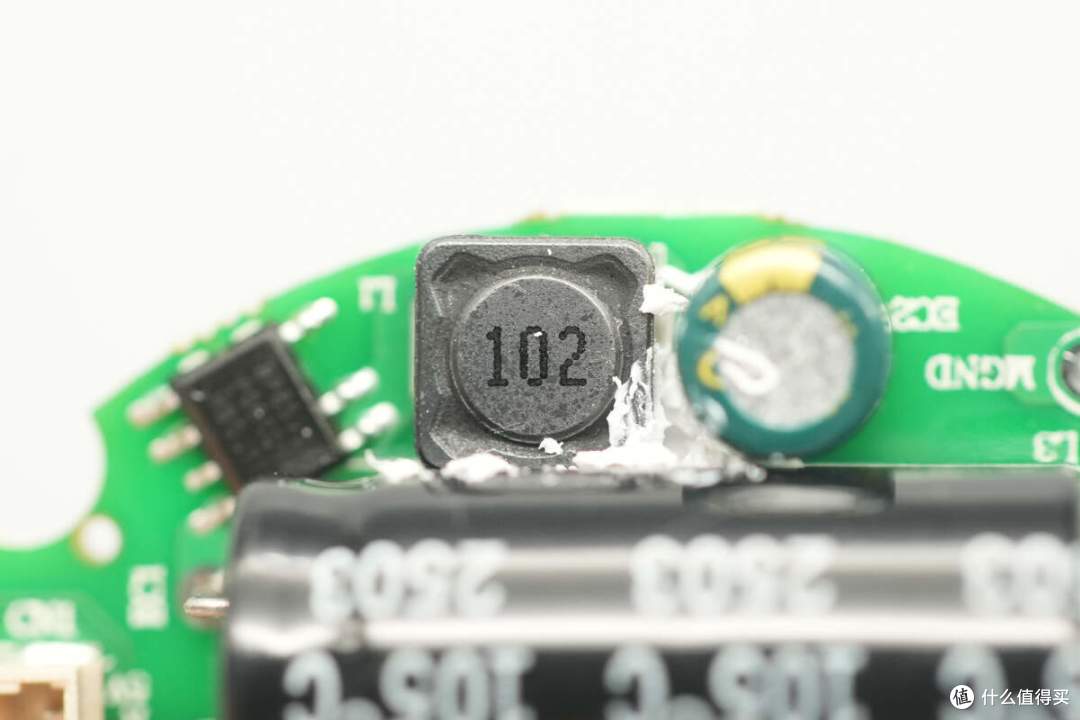

1mH屏蔽降压电感特写。

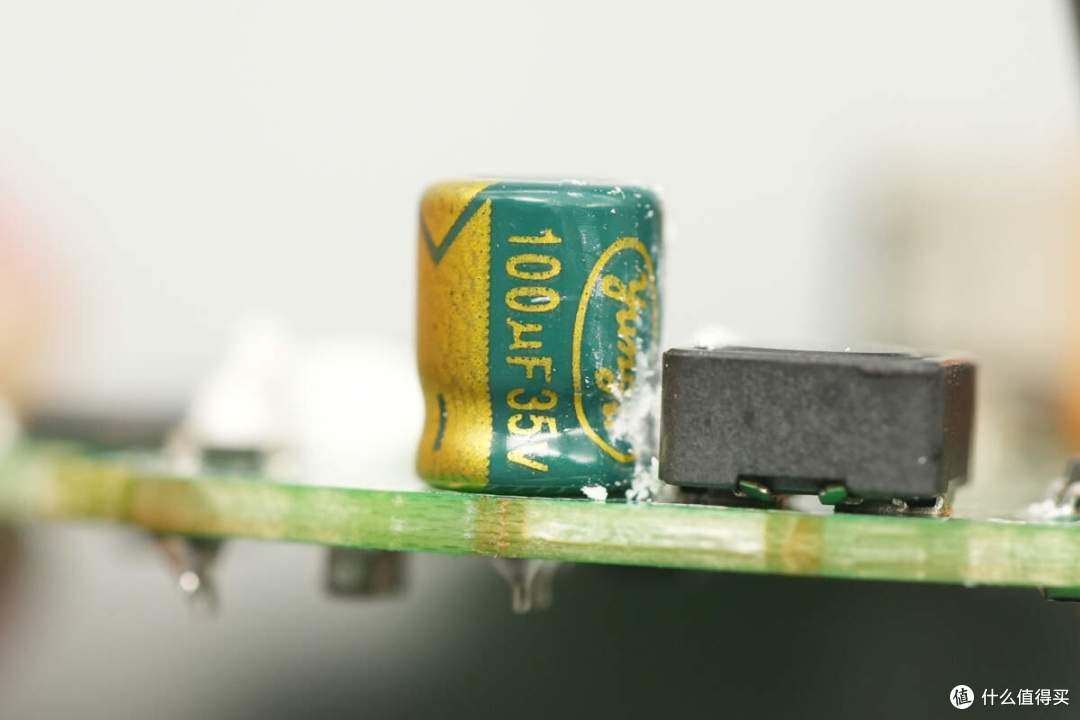

输出滤波电容同样来自永全，规格为100μF35V。

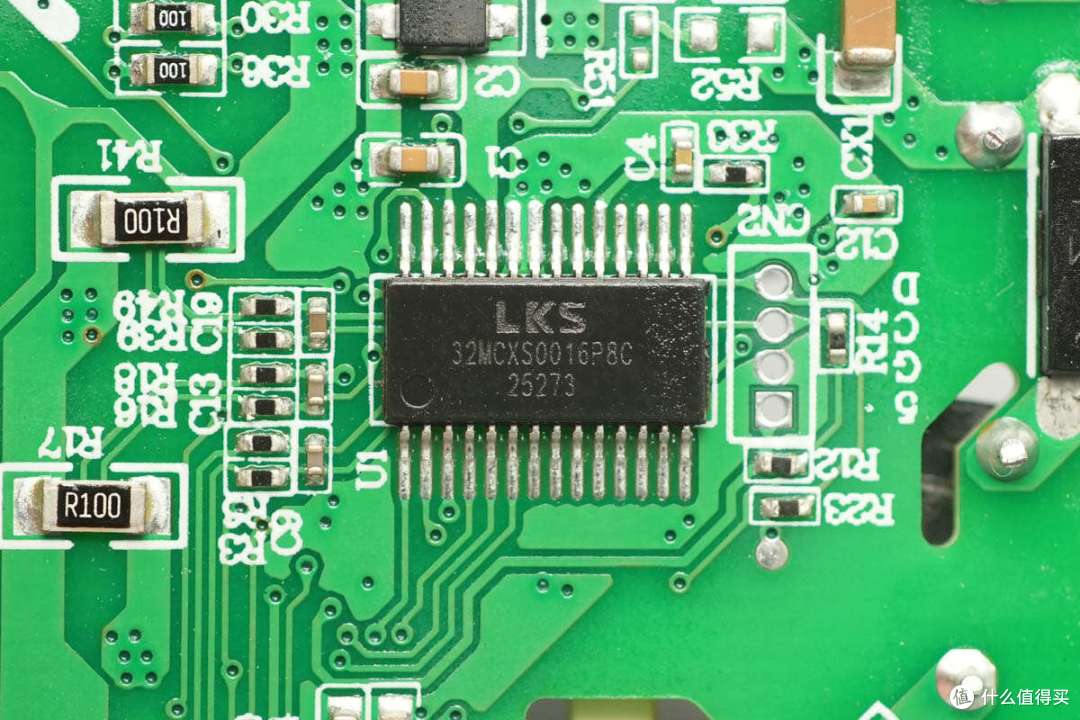

主控MCU来自凌鸥创芯，型号LKS32MCXS0016P8C，芯片内部集成48MHz 32位 Cortex-M0处理器内核，内置32KB FLASH和4KB RAM，采用TSSOP28L封装。

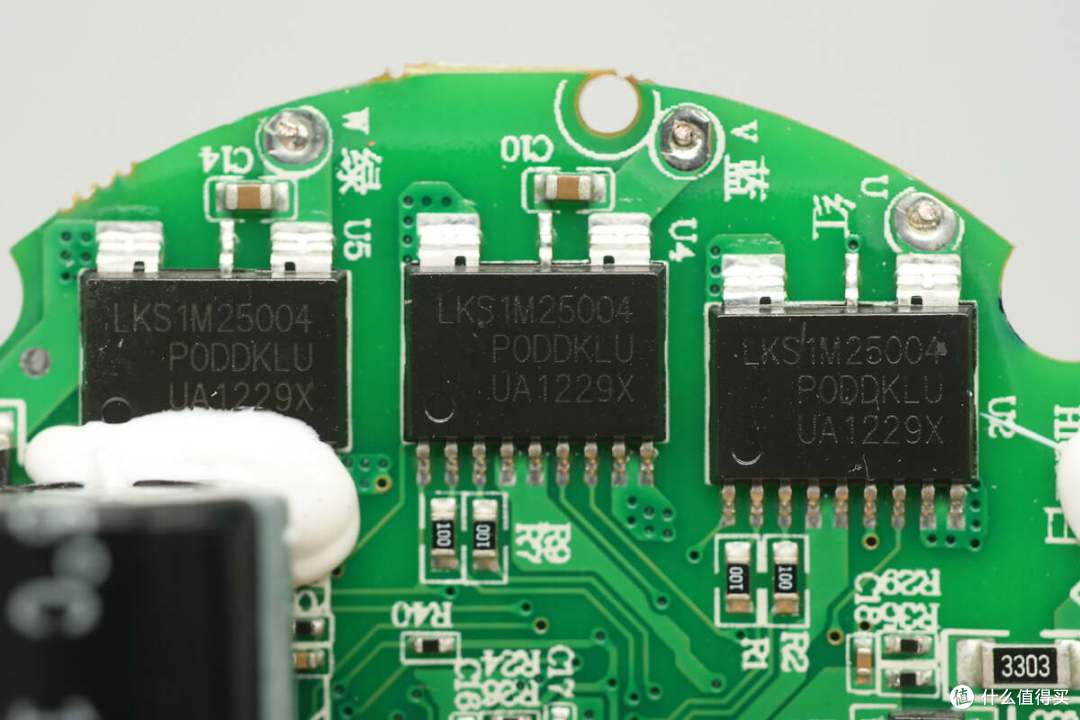

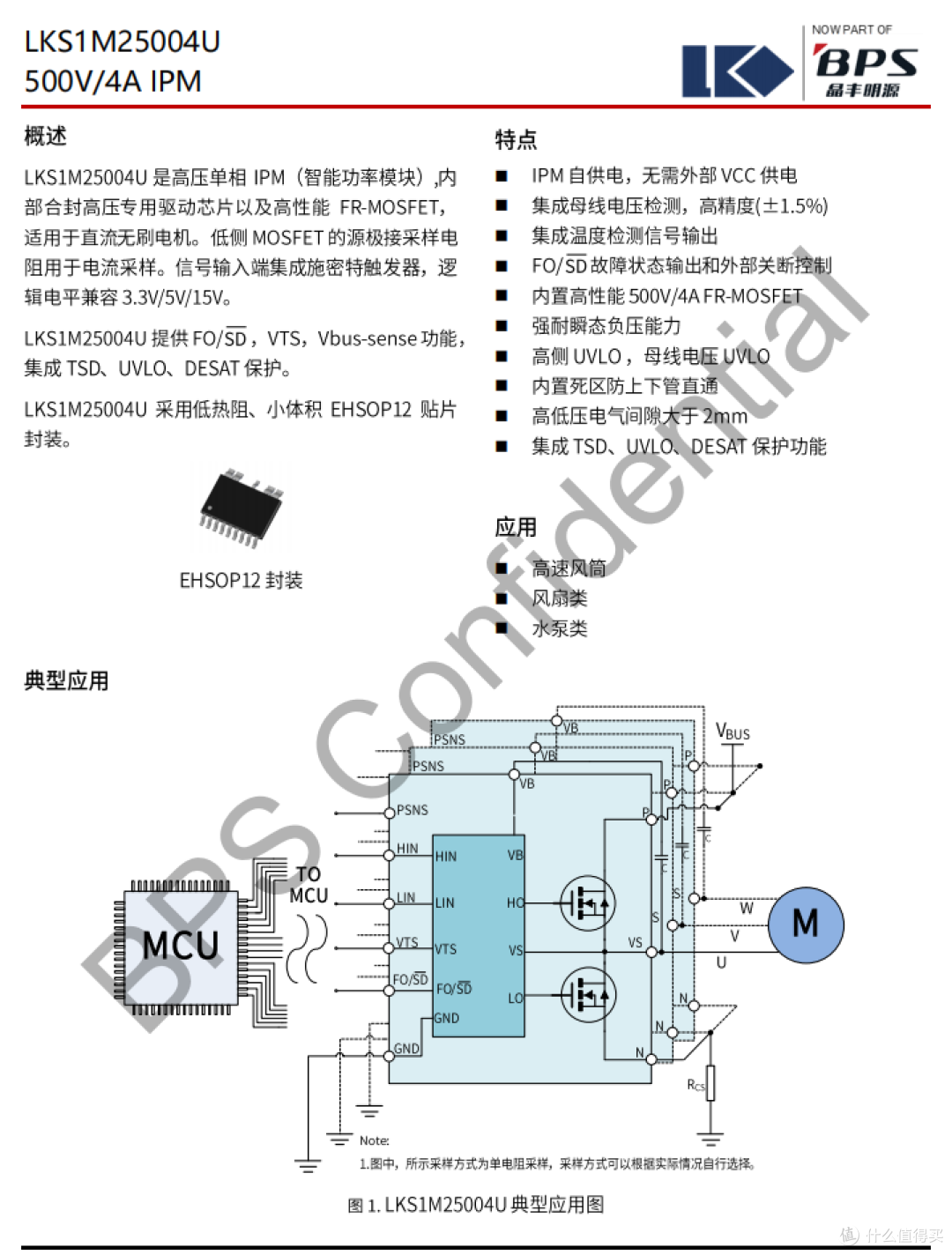

用于无刷电机驱动的半桥芯片来自凌鸥创芯，型号LKS1M25004U，这是一款高压单相IPM（智能功率块），内部合封高压专用驱动芯片以及高性能FR-MOSFET，适用于直流无刷电机。低侧MOSFET的源极接采样电阻用于电流采样。信号输入端集成施密特触发器，逻辑电平兼容3.3V/5V/15V。

LKS1M25004U支持故障输出和关断控制，VTS，Vbus-sense功能，集成TSD、UVLO、DESAT保护。芯片采用低热阻、小体积EHSOP12贴片封装。

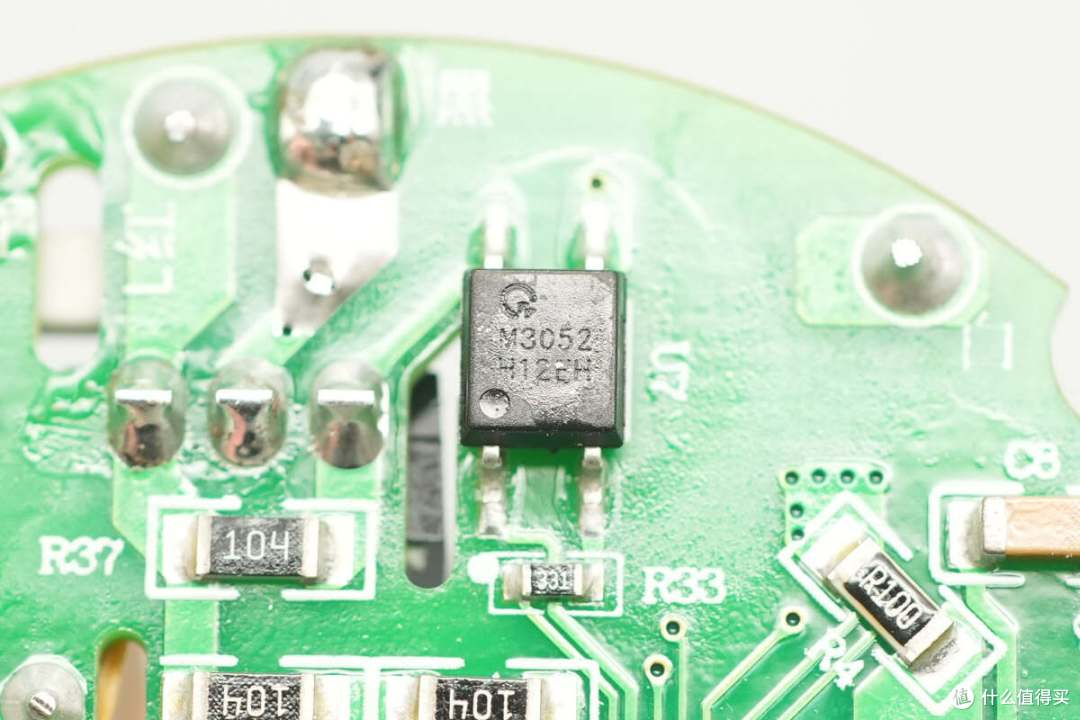

群芯微电子QXM3052用于驱动可控硅，进行发热丝控制。

可控硅来自韩景园，型号BTB16-800CW，耐压1000V，电流16A，采用TO-262封装。

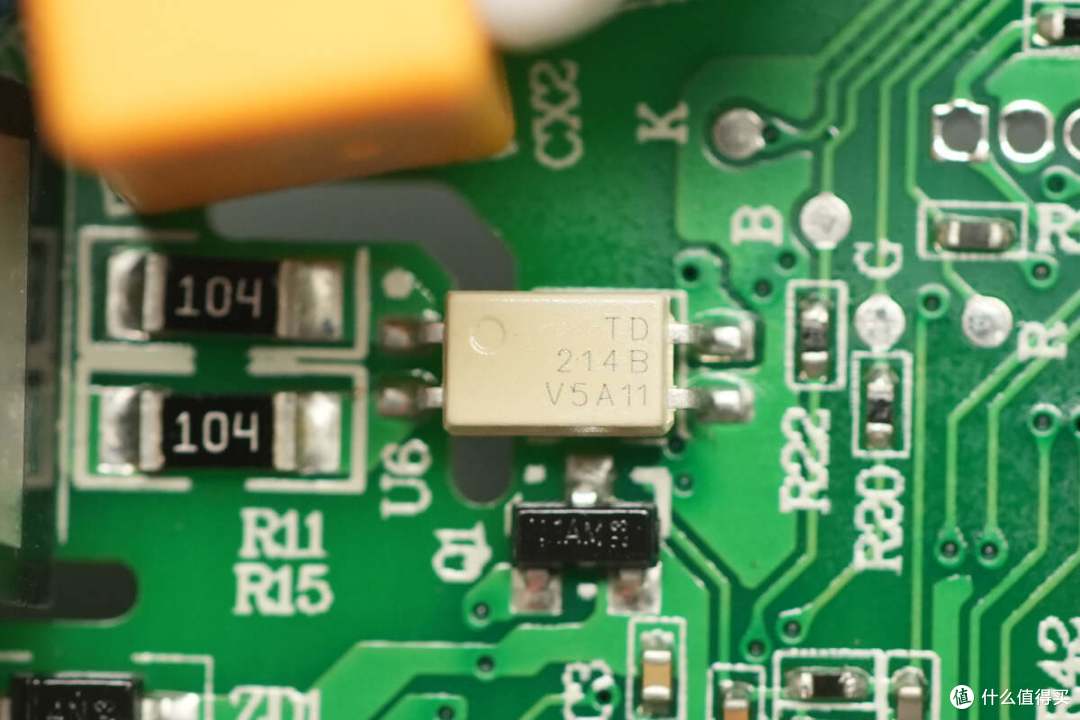

天电光电TD214B光耦用于过零检测。

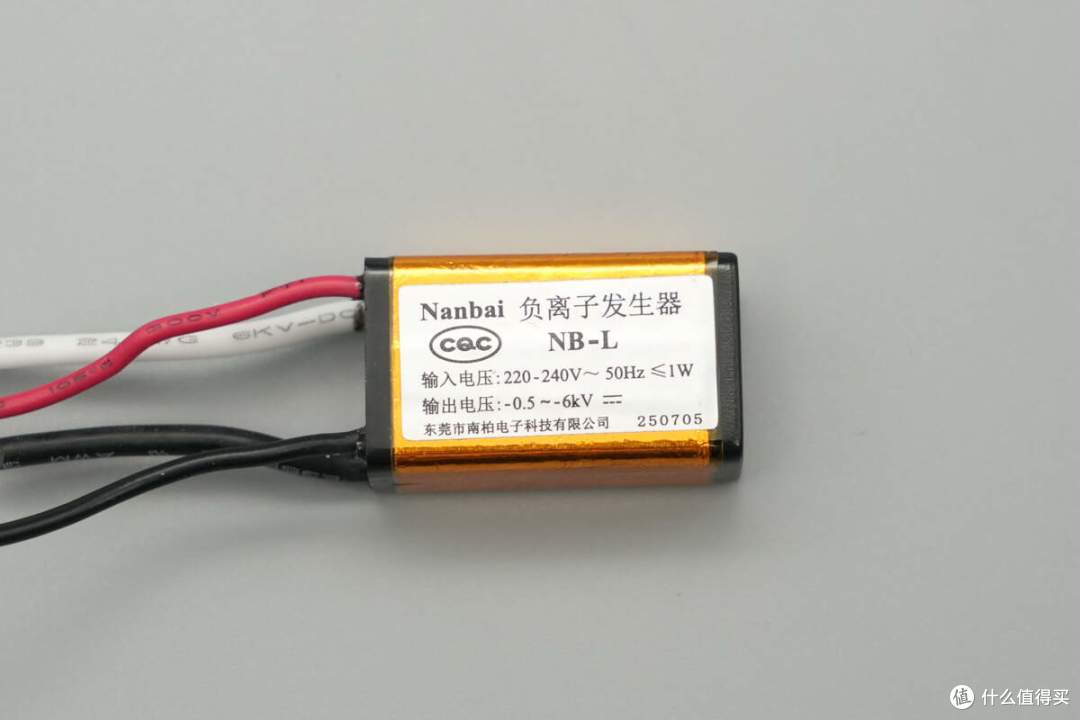

负离子发生器来自南柏电子科技，型号NB-L，输入电压为220-240V，输出电压为-0.5~6KV。

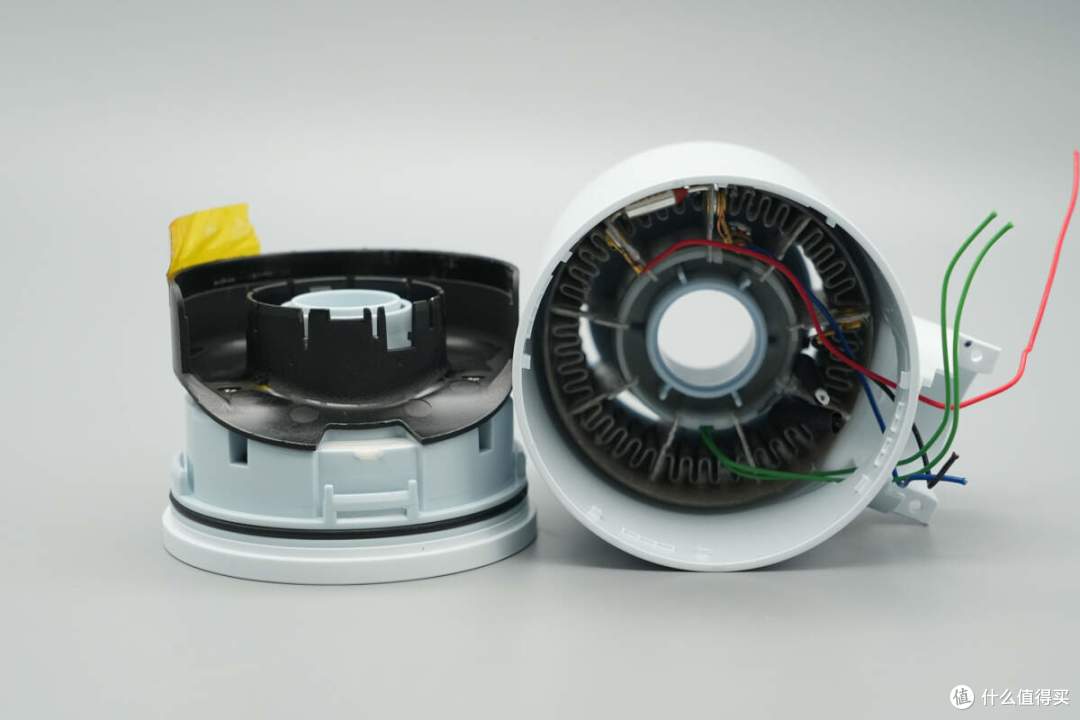

继续将风筒前端模块拆开，采用卡扣固定，边缘套用密封环。

内部发热丝组件使用云母片隔热。

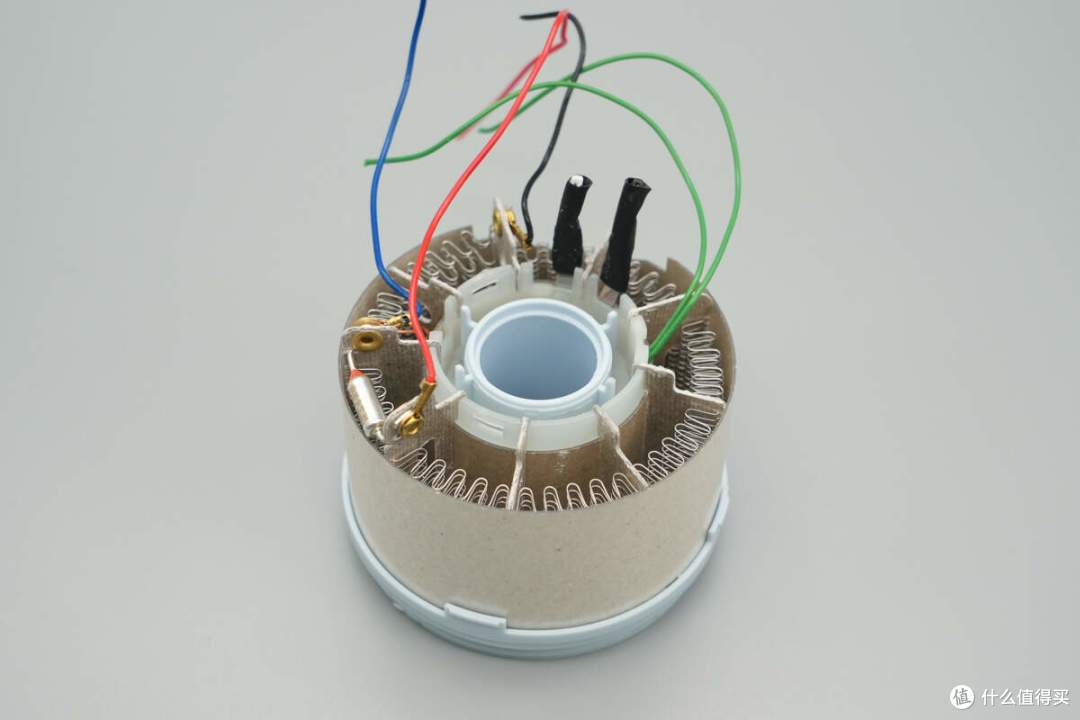

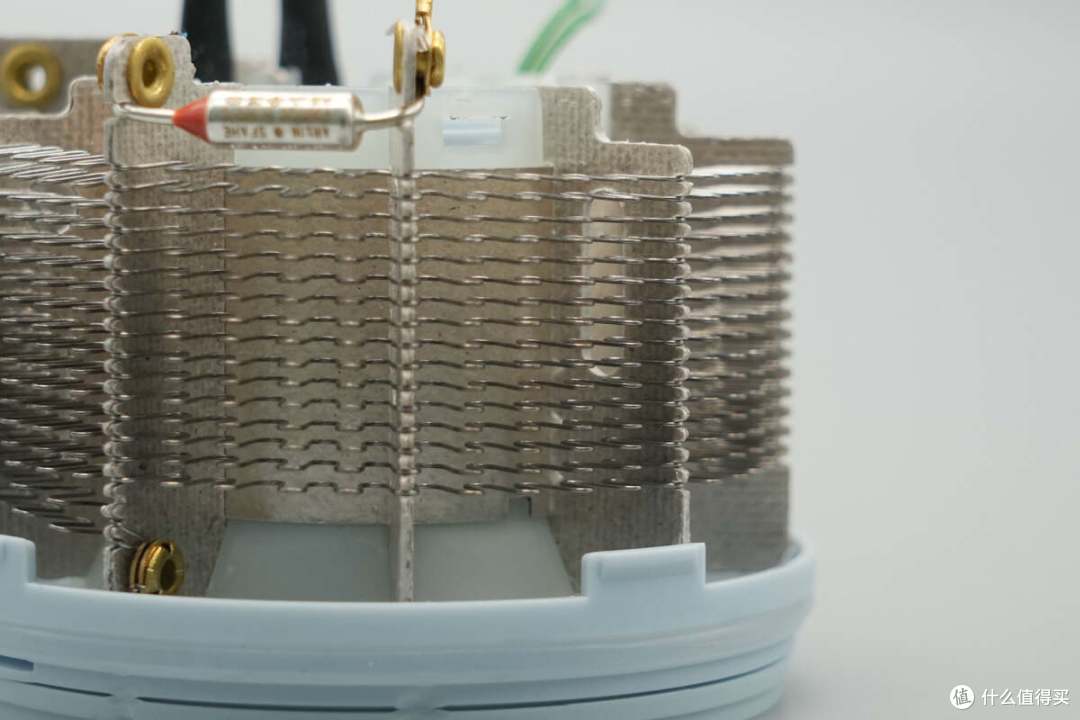

取下外套的隔热云母片，发热丝为蛇形排列，通过云母片固定。

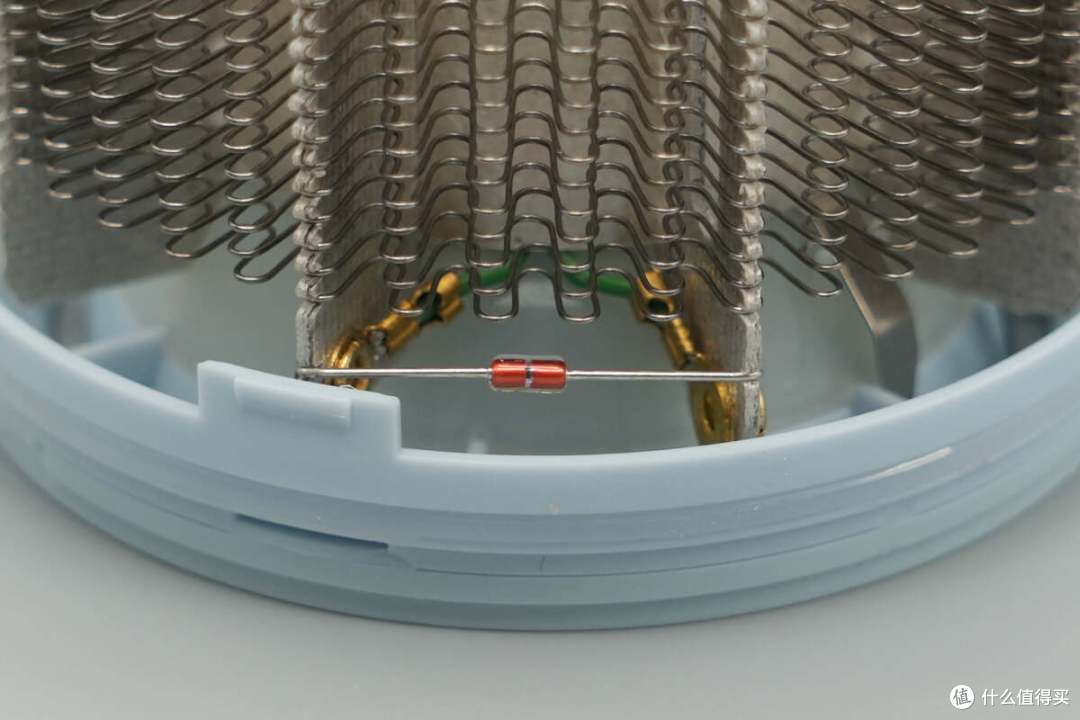

出风口设有NTC热敏电阻，用于检测出风温度。

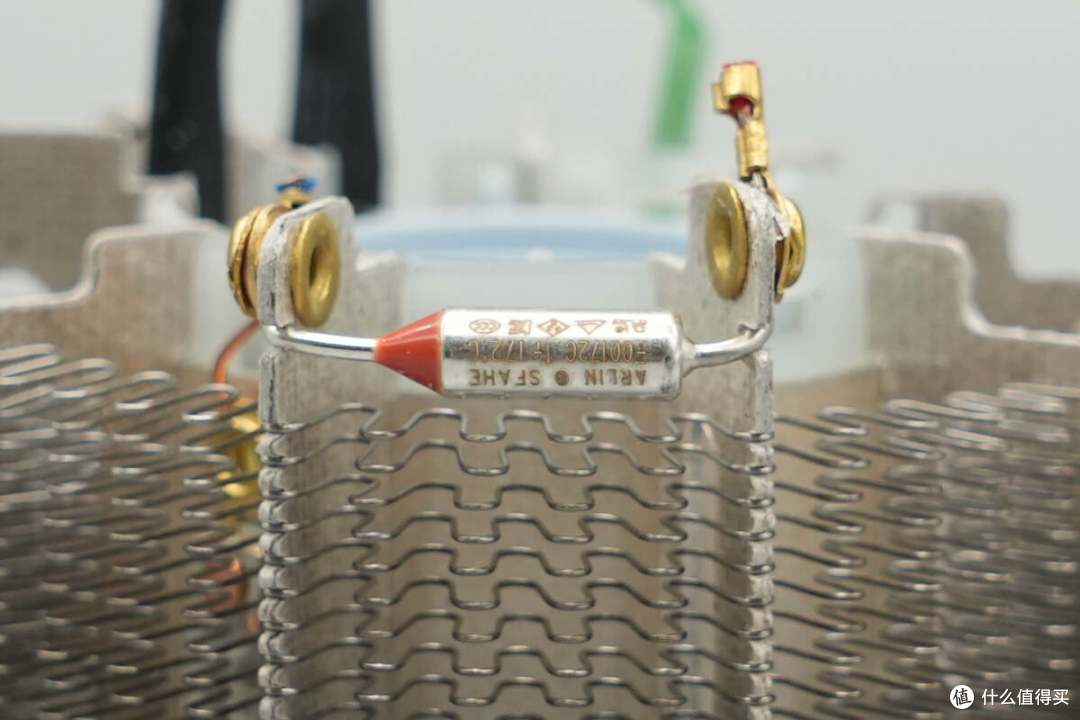

发热丝内部设有双金属片温控器。温度保险丝来自艾阿尔，用于过热保护。

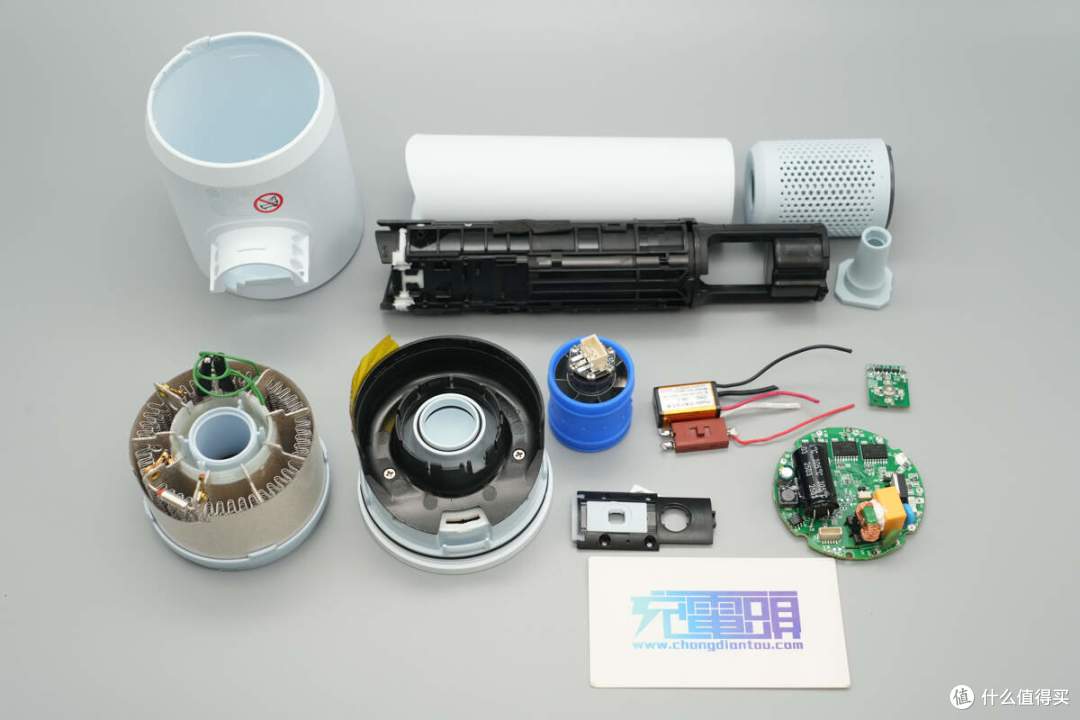

全部拆解一览，来张全家福。

充电头网拆解总结

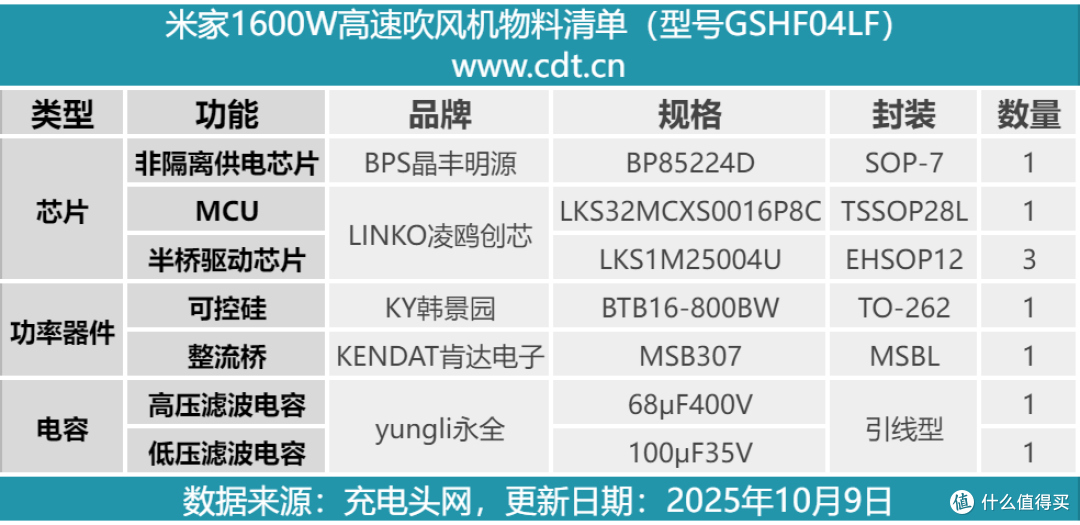

最后附上米家1600W高速吹风机核心器件清单，方便大家查阅。

米家这款1600W高速吹风机内置11万转高速无刷电机，吹出风速高达62m/s，支持2亿级负离子护发以及每秒100次实时检测风温，同时支持2档风速、4档风温调节，可以说核心参数以及功能与此前拆解的H501款相同，仅少了珠光漆机身以及不附送风嘴而已，但价格却便宜40多，可以说很有性价比。

充电头网通过拆解了解到，产品做工用料方面则与Pro版几乎一样，使用了晶丰明源BP85224D非隔离降压芯片为半桥芯片供电，用于马达运行控制的MCU来自凌鸥创芯，采用LKS32MCXS0016P8C，半桥芯片采用LKS1M25004U。

内部发热丝缠绕在云母片支架上，采用BTB16 800BW可控硅控制。云母片支架上设有热敏电阻检测温度，设有双金属片和温度保险丝进行双重过热保护。在手柄内部设有无刷风机，并外套硅胶套缓冲，用料扎实可靠。
