网络拓扑是网络的骨架，其设计直接关系到性能、可靠性与扩展性。错误的拓扑结构可能导致单点故障，引发全网瘫痪。本文深入解析五种常见的网络拓扑，结合优缺点、应用场景及真实案例，为网络工程师提供一套清晰、可操作的选型决策框架，避免踩坑。
智能速览
星型拓扑易于管理，但核心设备存在单点故障风险
树型拓扑分层设计，是大型企业网络的主流选择
网状拓扑可靠性极高，适用于核心网络但成本昂贵
网络设计的关键是冗余，核心设备必须双机热备
精华内容
网络拓扑的选择并非一成不变，而是基于具体需求在成本、性能与可靠性之间寻找平衡。下面将从基础到复杂，逐一剖析五种主流结构的设计思想与实战考量。
基础拓扑对比
星型拓扑是目前小型网络的主流，所有设备连接到中心交换机，结构清晰，易于管理和扩展。但其致命弱点在于中心单点故障，一旦核心交换机宕机，全网瘫痪。因此，实践中的核心设备必须采用双机热备冗余。
总线型拓扑因成本低廉、布线简单而曾在早期网络中使用。所有设备共享同一主干电缆，但任一节点或线缆故障都会导致整个网络中断，且所有设备共享带宽极易产生冲突，现已基本被淘汰。
进阶结构应用

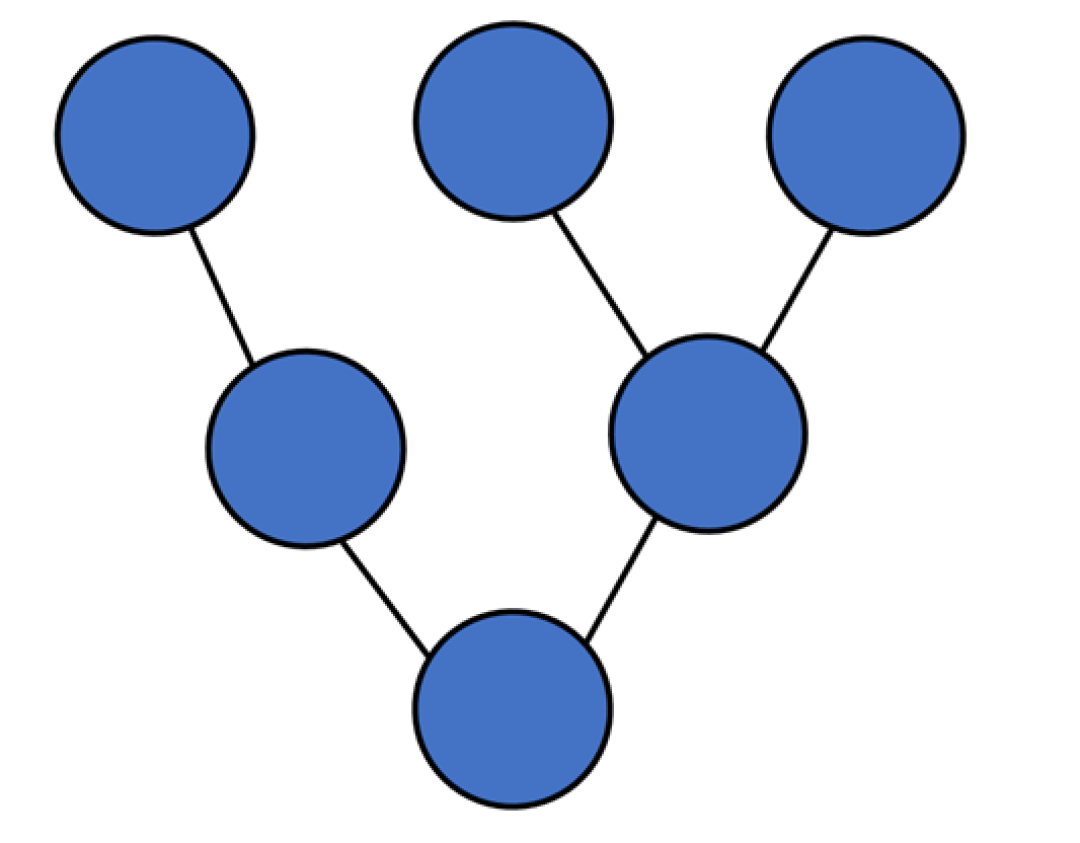

树型拓扑是星型的扩展，采用核心-汇聚-接入的三层分层设计，结构清晰，易于管理，故障隔离性好。这种拓扑的可扩展性极强，非常适合大型企业网络、数据中心和校园网。其缺点是对上层设备依赖性强，核心层故障会影响大片区域，因此核心层的冗余设计至关重要。

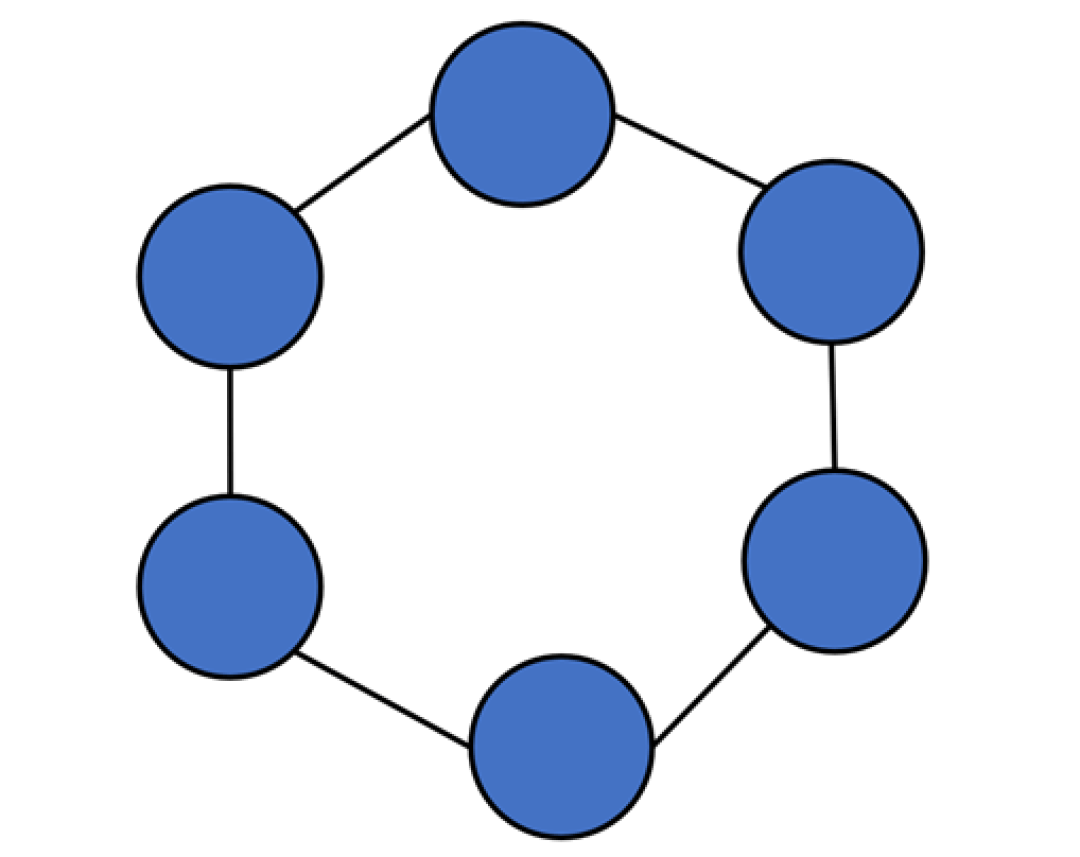

环型拓扑中各节点首尾相连，数据沿固定方向传输，没有中心单点故障风险，且延迟确定性高，非常适合工厂自动化、银行ATM专线等工业控制场景。现代网络多采用双环拓扑（如MS-SPRing），可实现50ms级的快速故障倒换。
终极可靠性方案

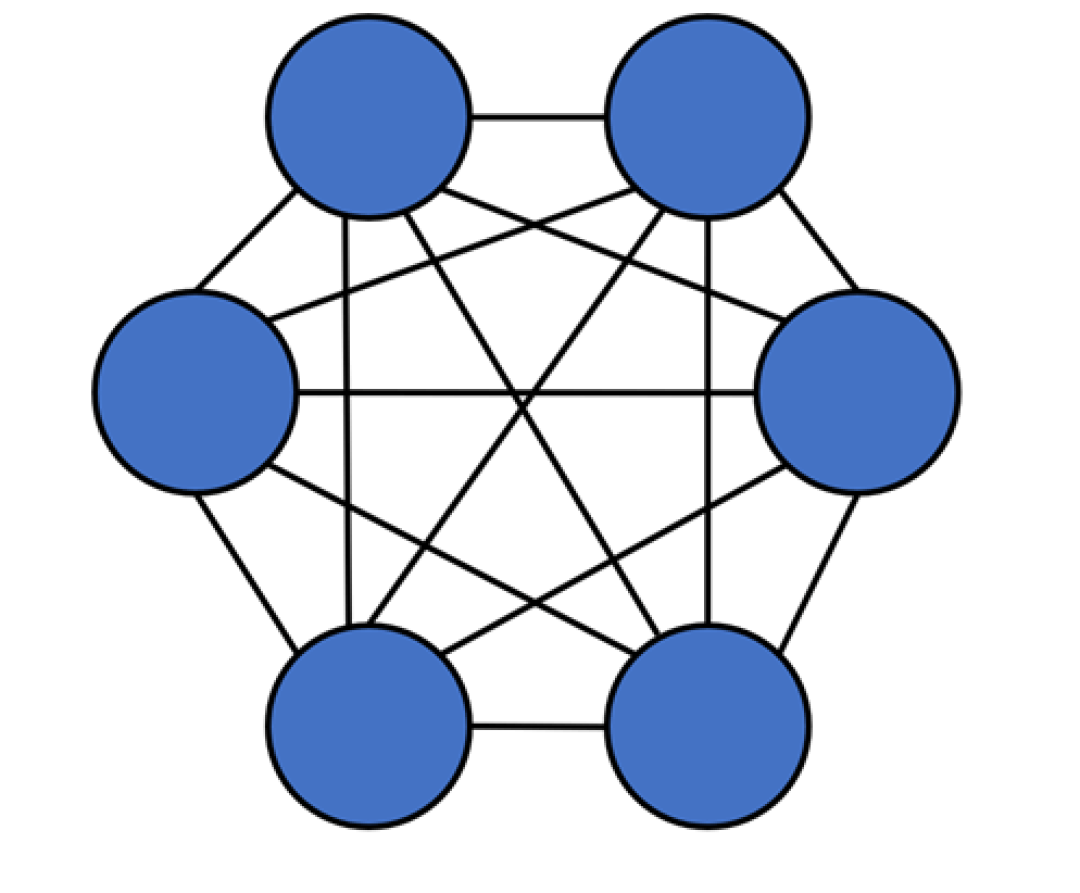

网状拓扑通过节点间的多路径互联，提供了最高的可靠性和性能。网络中不存在单点故障，任何一条链路中断，流量都可自动切换到其他路径，同时还能实现负载均衡。然而，其代价是极高的成本和配置复杂度，需要大量的线缆、端口以及动态路由协议（如OSPF、BGP）支持。
因此，网状拓扑主要用于运营商骨干网、核心数据中心互联等对可用性要求极高的场景。为平衡成本与可靠性，部分网状结构更为常见，即只对关键节点进行全互联。
实战选型原则
某公司曾因采用单核心的星型拓扑，在一次断电事故中导致全网中断3小时。升级方案采用树型结构，并在核心层部署两台交换机堆叠，形成核心网状。汇聚层设备双链路上行，接入层连接终端。
改造后，单台设备故障对业务无任何感知，网络总带宽提升了3倍，故障定位时间也缩短了80%。由此可见，网络拓扑的选择需遵循三大原则：一是按需求选择，小公司用星型，大企业用树型，核心区域用网状；二是冗余是底线，关键节点必须有双设备、双链路；三是考虑未来扩展，预留充足的端口和带宽。
掌握网络拓扑结构是网络工程师的必修课。它不仅是技术选型，更是对未来业务稳定性的投资。面对日益复杂的网络需求，如何在新旧技术间做出最佳权衡，将是持续需要思考的课题。
