拆解报告：MI小米20W 2A1C快充延长线插座XMCXB05QM

面对iPhone 12带来的火爆20W快充市场，近期MI小米推出了新款插线板 20W 快充版（2A1C），型号XMCXB05QM。而这款产品此前已经经历了XMCXB01QM和MJCXB02QM两代的升级，一样的设计ID，紧随时代的性能，一路以来销量辉煌，历久弥新是对这款产品最好的阐述。

小米新款20W快充延长线插座XMCXB05QM基于20W快充市场设计，配备2A1C三个USB接口，插线即可快充，可以很好满足iPhone 12用户日常充电需求。而产品价格也是一如既往地厚道，众筹价59元，零售价69元，极具性价比。

此前充电头网已经对这款插线板进行了详细评测，下面就对其进行拆解，看看用料如何。

一、小米20W快充延长线插座外观

包装盒正面印有小米品牌logo、产品外观和插线板 20W 快充版（2A1C）名称。

盒子侧面印有20W快充、外壳750℃阻燃、一体铜带三大卖点标识。

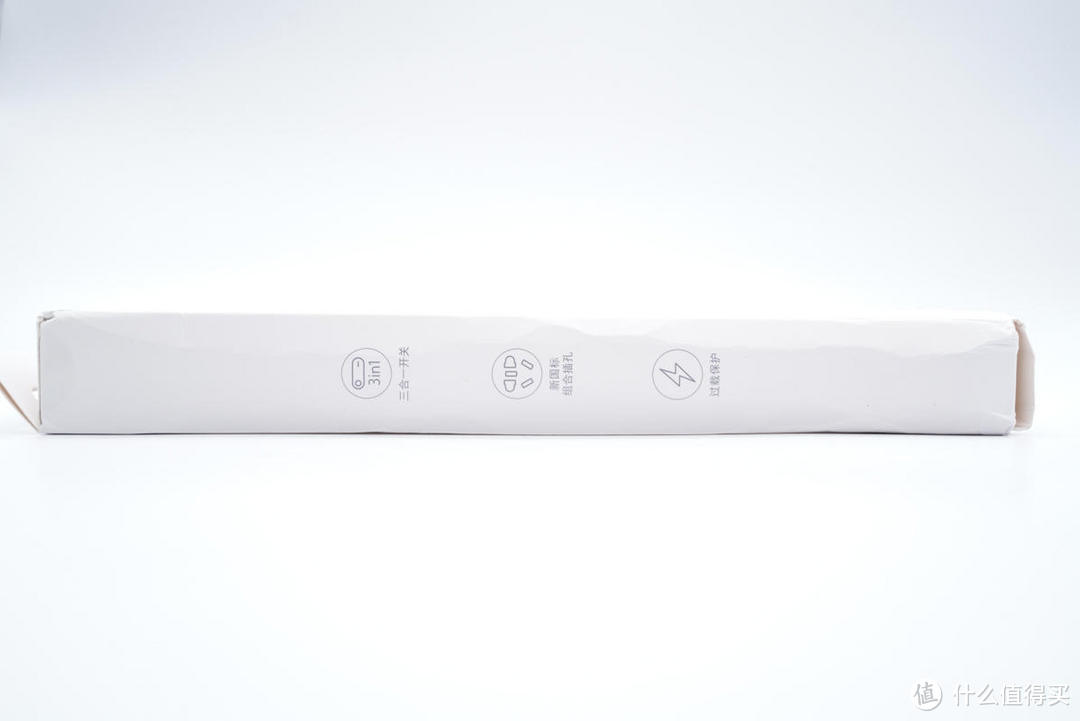

另一侧印有三合一开关、新国标组合插孔、过载保护三大卖点标识。

盒子背面印有产品参数信息。

包装内含插线板和一份使用说明书。

插座和电源线使用胶圈捆扎整理。

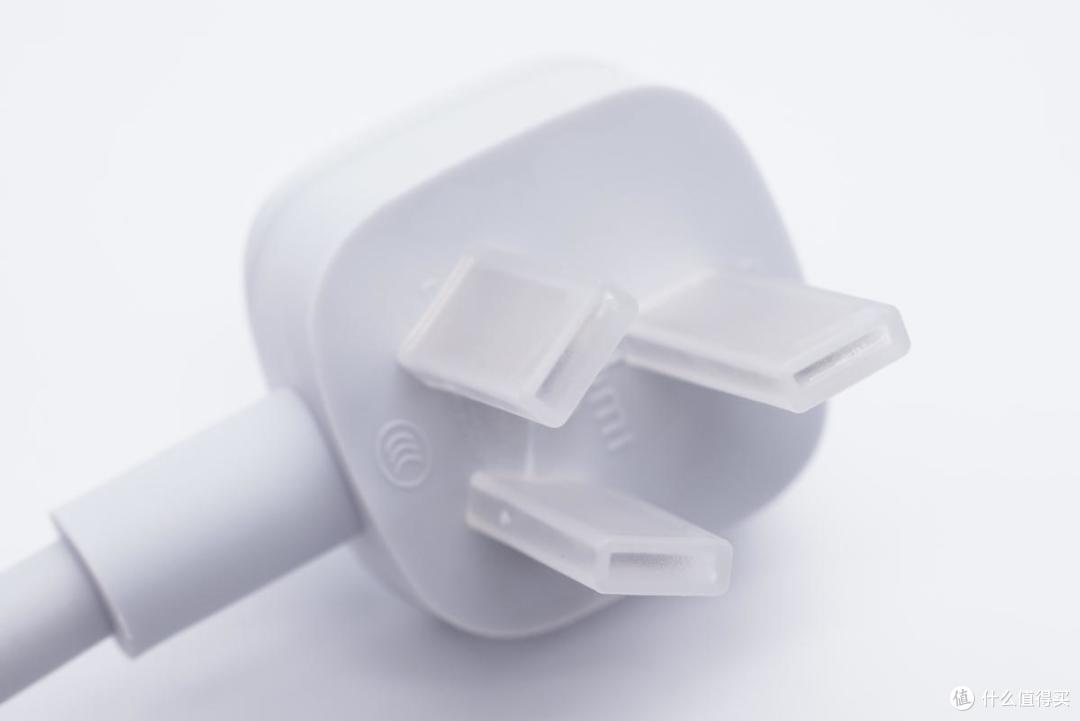

插头的插脚套有塑料套保护。

插头内侧有xiaomi字样以及10A 250V~规格参数，通过了CCC认证。

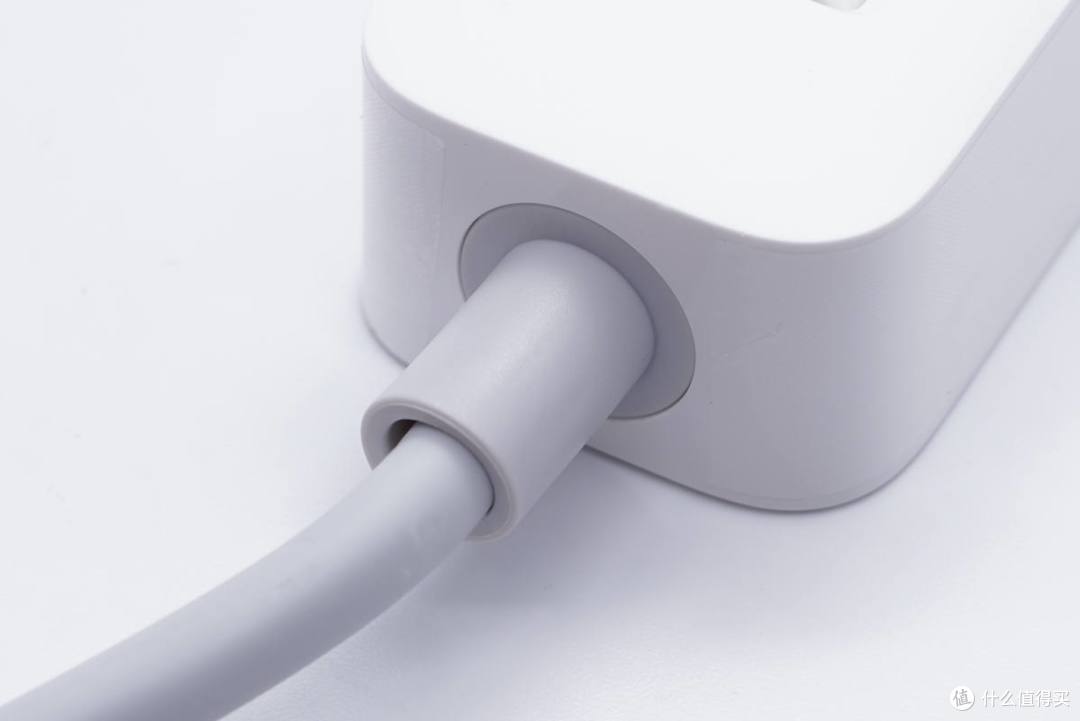

电源线和机身交界处增加橡胶套抗弯折。

小米这款延长线插座采用长条直板造型，小巧纤细不占用桌面空间，机身顶部以及底部外壳磨砂，侧身亮面处理，边缘过渡明显。机身顶面配有3个3+2新国标插孔和2A1C三个USB接口，可同时为6台设备供电。

输入端设有开关键，集电源开关、指示灯、过载保护功能于一身。

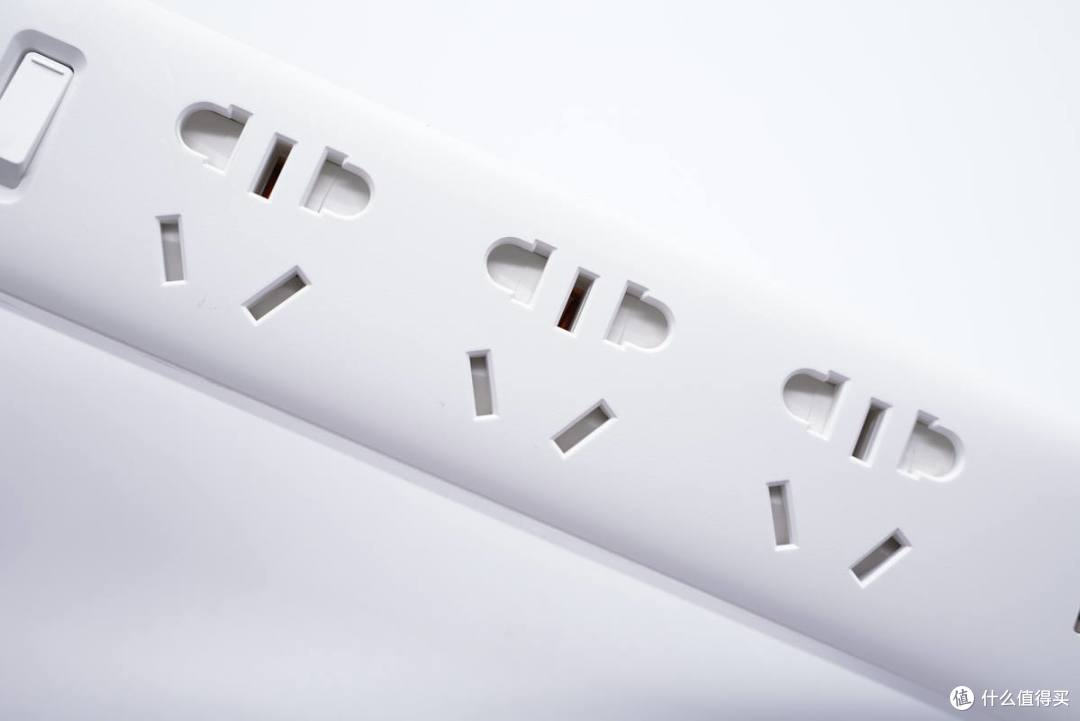

顶面中间配有三个3+2新国标插口，内设安全门，防止异物进入使用更安全。

端部设有2A1C三个USB接口，采用白色胶芯。

接口旁有MAX 2500W字样，表明最大功率。

机身底部两端设有防滑胶垫。

此外还压印产品参数信息

产品名称：延长线插座（带电源适配器）

型号：XMCXB05QM

技术参数：2500W MAX，10A MAX，250V~

USB模块输入：100-240V~50/60Hz 0.5A

USB-A（单口）：5V3A、9V2A、12V1.5A

USB-C（单口）：5V3A、9V2.22A、12V1.67A

双口/三口同时：5V3.1A

USB模块总输出功率：20W

制造商：青米（北京）科技有限公司

产品已经通过了CCC认证。

测得电源线长约172cm。

插线板机身长度约为22cm。

宽度为41.62mm。

厚度为25.95mm。

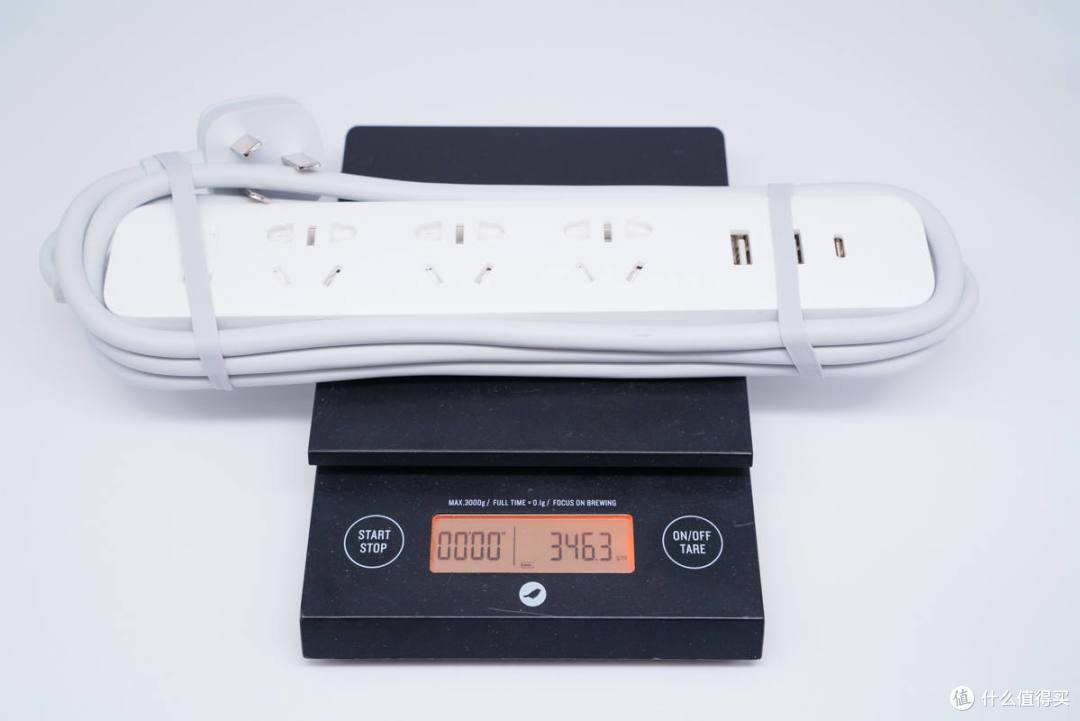

重量约为346g。

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

另外使用KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。

此外还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

二、小米20W快充延长线插座拆解

插线板机身壳采用四颗三角防拆螺丝封装固定，拆掉螺丝即可打开外壳，后盖设有隔离板。

电源线使用三角防拆螺丝和锁扣进行固定，火线、零线和开关金属片过孔焊接，地线连接铜片。

插线板采用的是一体成型铜带，通过凹槽卡扣固定。

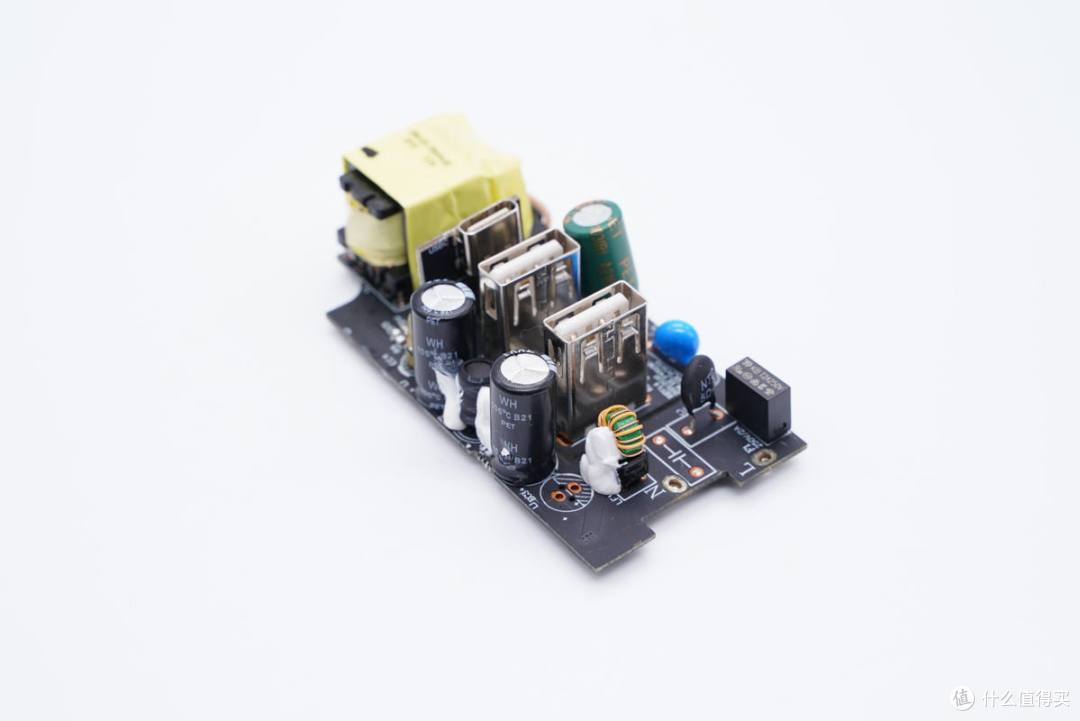

充电器电路板设有镂空槽，后盖上的隔离板插入，同时起到隔离固定作用。

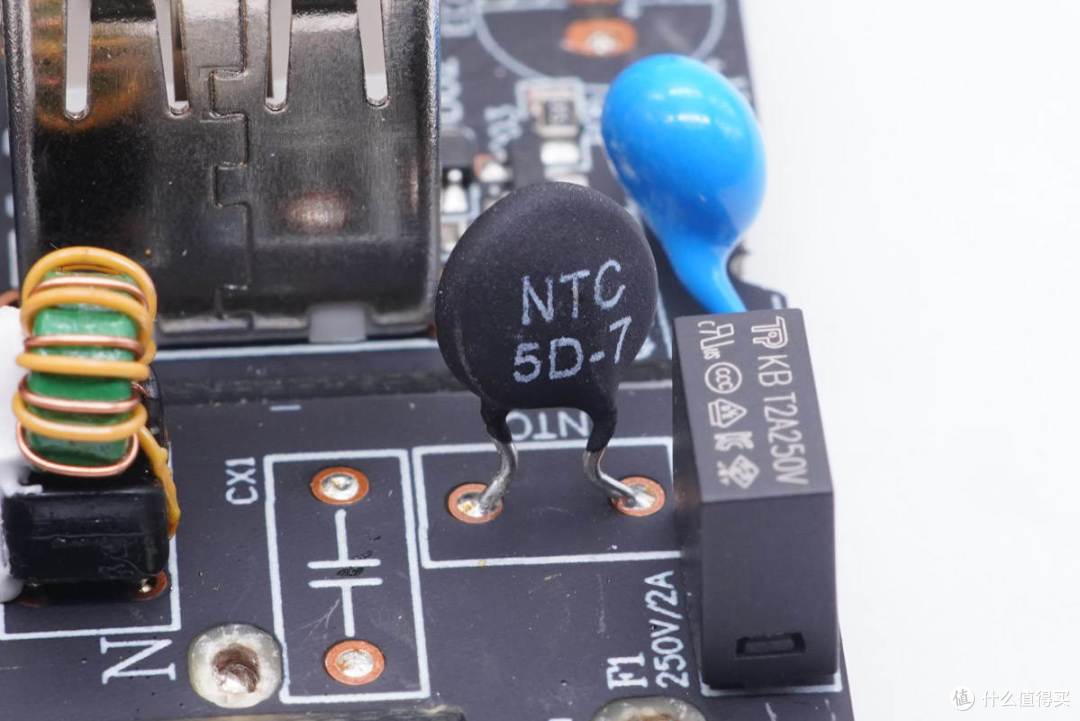

充电器输入端一览，设有延时保险丝、NTC浪涌抑制电阻、共模电感，侧边使用两颗高压滤波电解电容和工字电感。

延时保险丝规格为2A 250V。

NTC浪涌抑制电阻用于抑制上电浪涌电流。

共模电感双线绕制，打胶固定，用于滤除EMI干扰。

WRABS20MF整流桥特写。

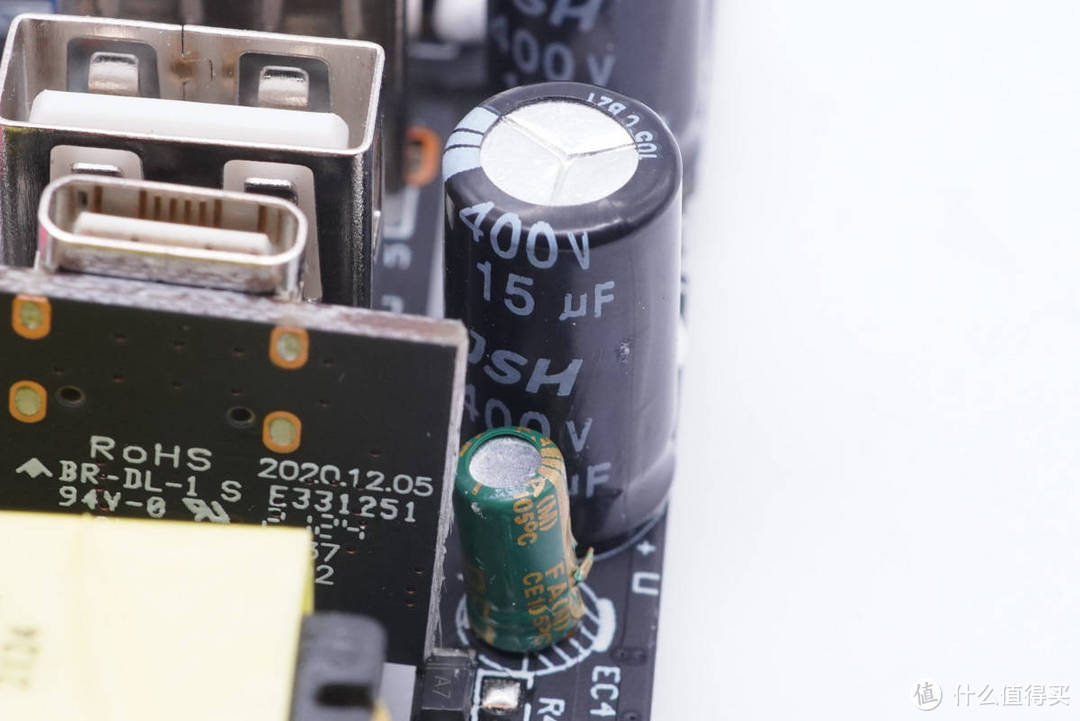

高压滤波电解电容来自万京源，规格为400V 15μF。

另一颗也是来自万京源，规格一样。

工字电感外套热缩管，并打胶加固。

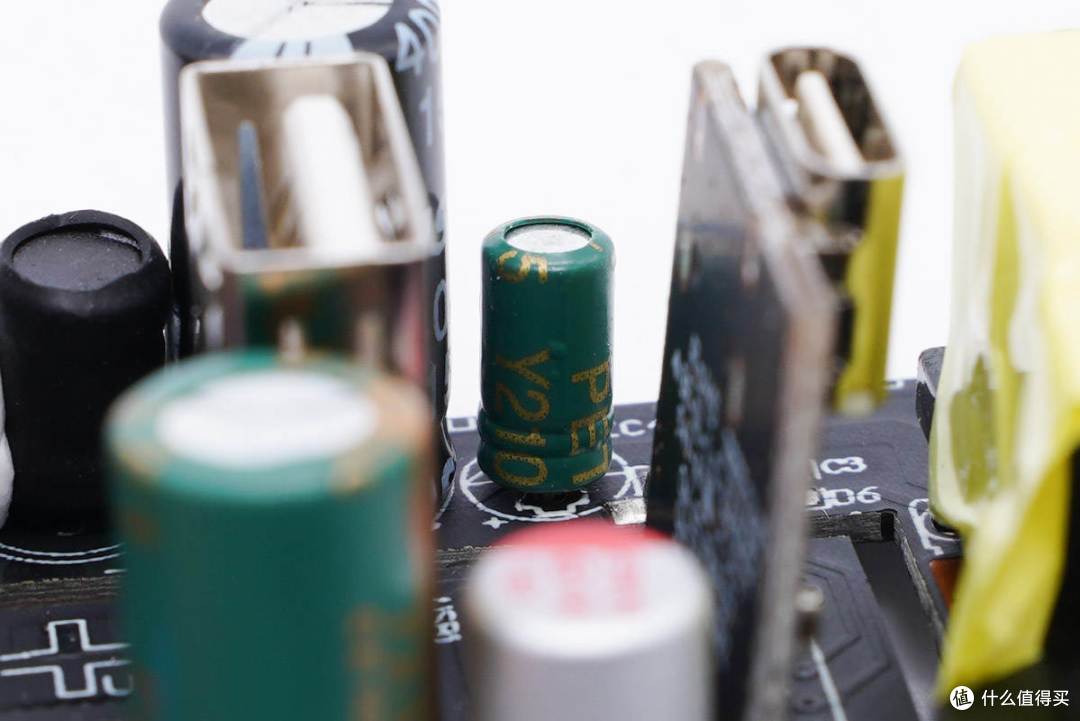

主控芯片供电电容特写，规格为50V 4.7μF。

来自PI的主控芯片SC1548C，内置反激式控制器、初级开关管，以及次级侧检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能。

主板一端设有变压器，侧边是Y电容和两颗滤波电容，USB-C母座使用小板垂直焊接。

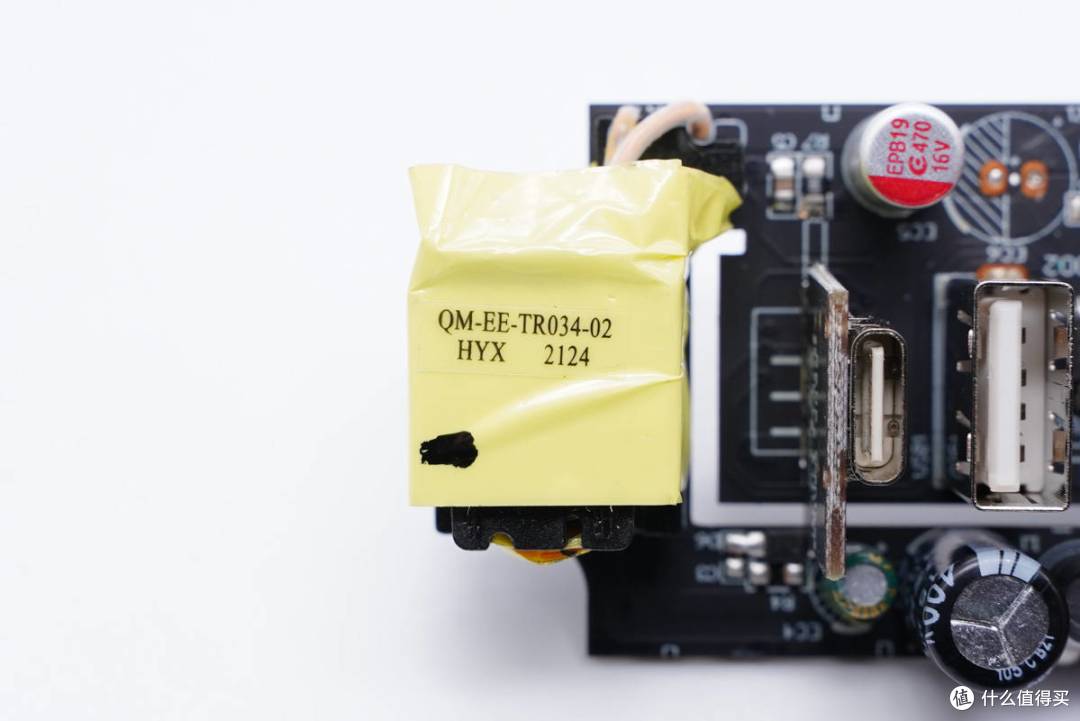

变压器特写，顶部贴有信息标签，采用绝缘胶带缠绕。

Y电容特写。

同步整流管采用威兆VS6614GS，NMOS，耐压60V，SOP8封装。

威兆VS6614GS资料信息。

充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

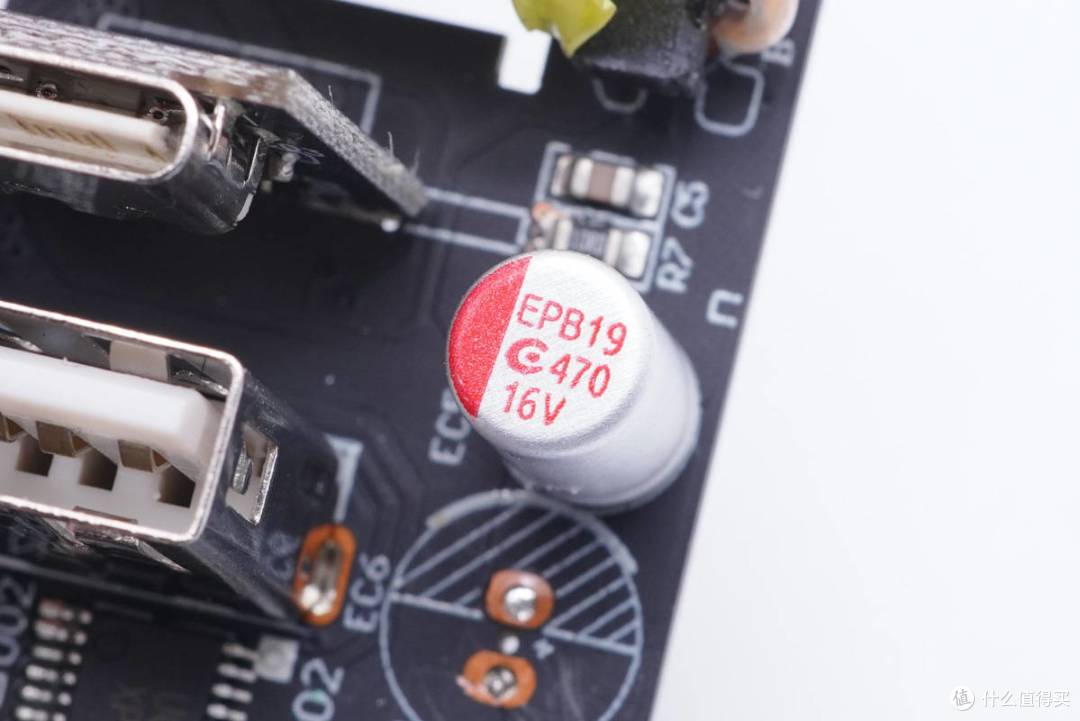

输出滤波固态电容来自钰邦，规格为16V 470μF。

另一颗滤波电容来自凯泽鑫电子，规格为16V 1000μF。

USB-C母座所在小板使用一颗协议芯片。

另一面没有元器件。

丝印UC4300协议芯片，用于1A1C接口输出电压控制。

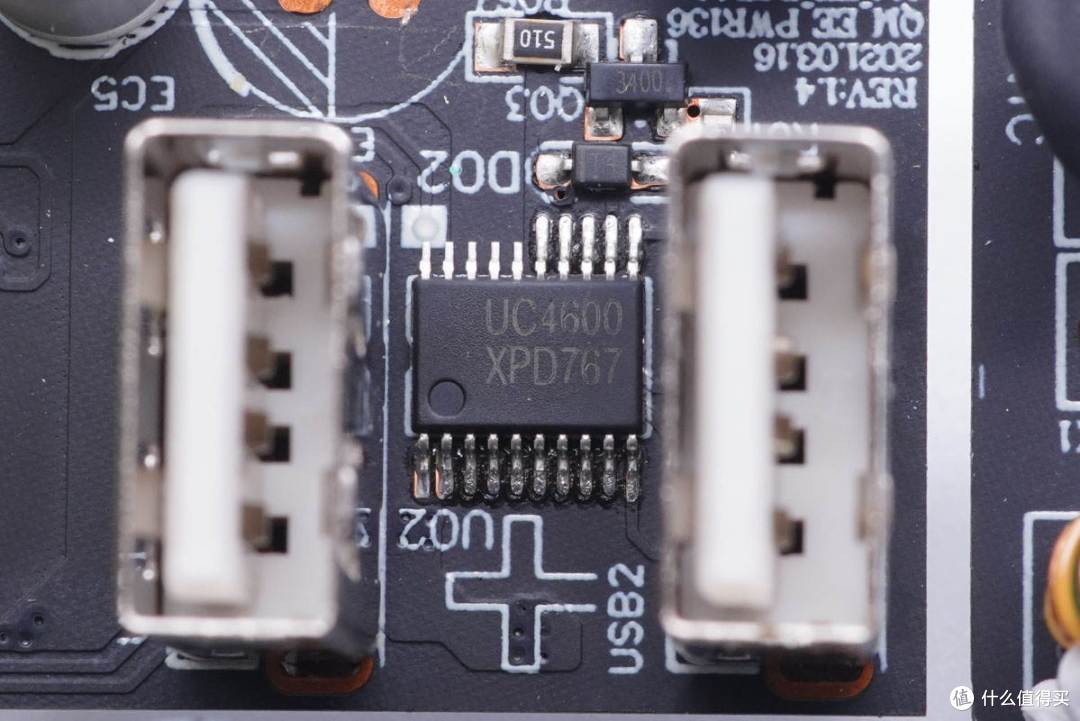

丝印UC4600协议芯片，用于另一个USB-A口输出电压控制。

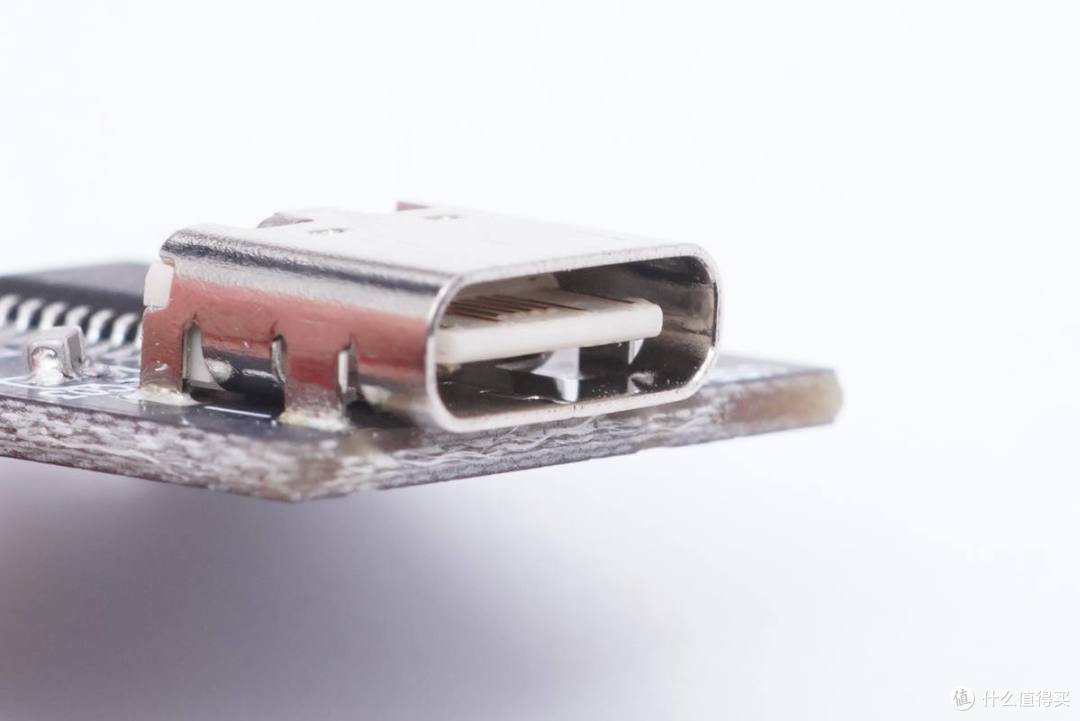

USB-C母座特写，过孔焊接。

USB-A母座特写，白色胶芯，垂直焊接。

另一个USB-A母座特写。

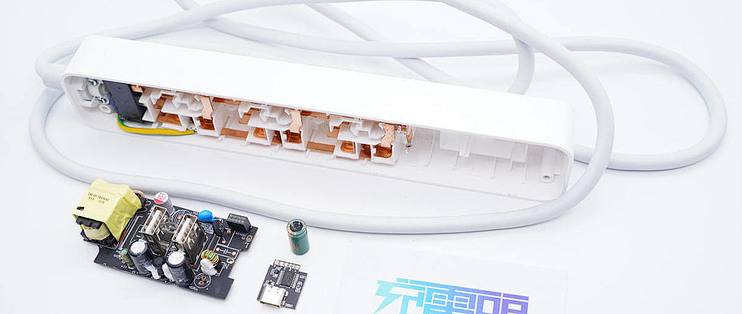

全部拆解完毕，来张全家福。

充电头网拆解总结

小米这款插线板虽为针对iPhone 12手机设计的升级款式，不过并非专属，接口兼容QC、AFC、FCP、PD快充协议，也能很好满足小米等品牌手机快充需求。插线板全长将近2m，足够应付生活中各种使用场景。配备3+2新国标插口，内置安全门，最大承载功率2500W，满足大部分居家办公日常所需。

插线板设计上采用长条机身，十分节省桌面空间。充电头网拆解了解到，插线板机身壳采用防拆螺丝封装，内置一体成型铜带无断点，且固定牢固。充电器PCB板使用机身壳隔离板固定和进行初次级隔离。

充电器采用了知名大厂PI SC1548C主控芯片搭配威兆VS6614GS同步整流管组成开关电源，以及UC4300+UC4600多口快充协议方案控制三个USB接口输出电压，整体方案可靠。采用万京源电解电容和钰邦固态电容滤波，也很可靠。
