拆解报告:WEX威立讯22.5W快充充电器V88

2021-03-07 20:39:05 1点赞 3收藏 0评论

深圳市威立讯电子有限公司成立于2010年,在数码通讯产品配件市场大变革的时期、顺势而入,无论是起点之高、科技之新还是理念之奇,在行业中都极具影响力。成立以来,公司先后获得了国际ISO9001质量管理体系认证、IAF国际认可、CNAS国家合格评定认可、CE认证、ROHS环保认证等荣誉。

随着华为手机登顶国内市场,市场对22.5W SCP快充充电器的需求量是很大的。为此深圳市威立讯电子有限公司便推出了一款22.5W快充充电器供客户选择,机身采用经典直板造型设计,风格十分精简,同时还支持18W QC快充,使其适用范围更广。下面充电头网就对其进行详细拆解,看看产品内部设计用料如何。

一、威立讯22.5W充电器外观

拆解报告:WEX威立讯22.5W快充充电器V88

包装盒正面印有WEX品牌、充电器外观图,以及22.5W/兼容40W快充、CCC认证、V88型号等标识。

拆解报告:WEX威立讯22.5W快充充电器V88

背面印有产品特性描述以及参数信息。

拆解报告:WEX威立讯22.5W快充充电器V88

打开包装,内部使用黑色塑料托盘固定保护充电器。

拆解报告:WEX威立讯22.5W快充充电器V88

包装内全部东西一览。

拆解报告:WEX威立讯22.5W快充充电器V88

充电器采用直板造型设计,腰身钢琴烤漆处理,并且正背面设有小凹面,方便用户插拔使用,产品整体设计非常简洁。

拆解报告:WEX威立讯22.5W快充充电器V88

输入端配有固定式国标插脚。

拆解报告:WEX威立讯22.5W快充充电器V88

输入端外壳上标注有充电器参数信息

型号:V88

输入:220VAC~ 50/60Hz 0.6A

输出:5V2A、5V3A、9V2A、12V1.5A

5V4A或4.5A、4.5V5A(Max) 22.5W

监制商:深圳市威立讯电子有限公司

制造商:深圳市嘉文电源科技有限公司

产品符合3C认证要求。

拆解报告:WEX威立讯22.5W快充充电器V88

输出顶面中心设有USB-A接口,橘红色胶芯。

拆解报告:WEX威立讯22.5W快充充电器V88

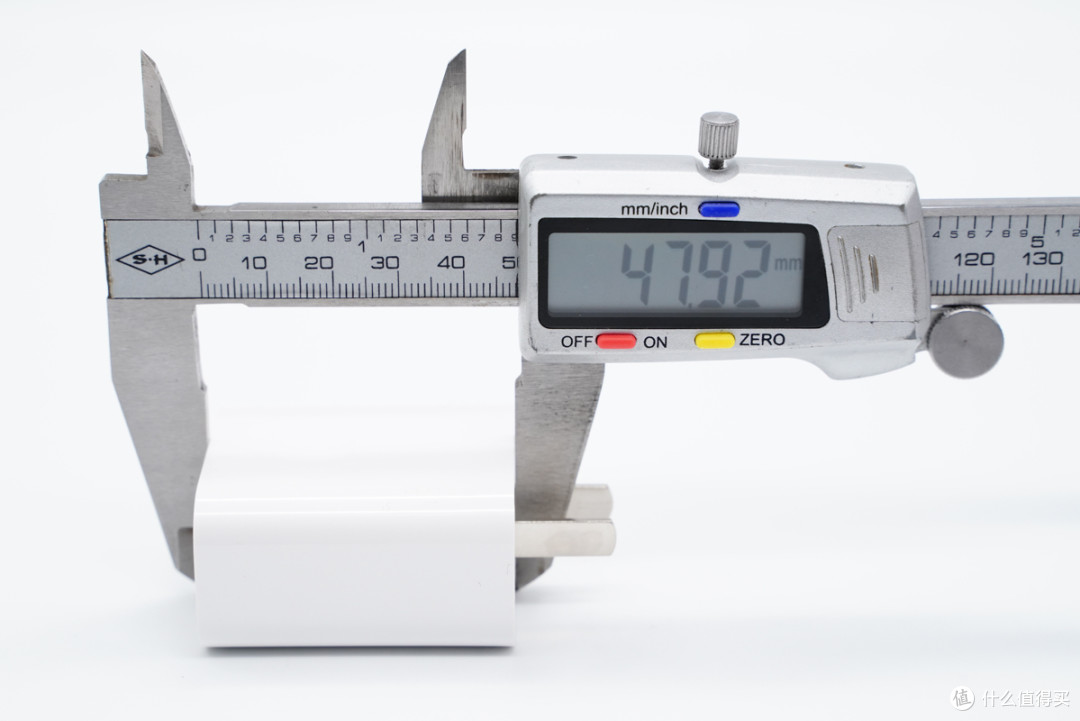

使用游标卡尺实测充电器机身长度为47.92mm。

拆解报告:WEX威立讯22.5W快充充电器V88

宽度为44.66mm。

拆解报告:WEX威立讯22.5W快充充电器V88

厚度为26.62mm。

拆解报告:WEX威立讯22.5W快充充电器V88

和苹果20W充电器直观对比,机身要稍长一点。

拆解报告:WEX威立讯22.5W快充充电器V88

拿在手上的直观感受。

拆解报告:WEX威立讯22.5W快充充电器V88

充电器净重约为57g。

拆解报告:WEX威立讯22.5W快充充电器V88

使用ChargerLAB POWER-Z KT002读取USB-A接口输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、SCP快充协议。

二、威立讯22.5W充电器拆解

拆解报告:WEX威立讯22.5W快充充电器V88

将输入端外壳拆开,边缘采用超声波焊接,金属片夹持插脚接触通电。

拆解报告:WEX威立讯22.5W快充充电器V88

PCB板正面一览,元器件布局稀疏,不易积热。

拆解报告:WEX威立讯22.5W快充充电器V88

PCB板背面一览,初次级分界明显。

拆解报告:WEX威立讯22.5W快充充电器V88

从对角方向看去,输入端设有延时保险丝、共模电感、NTC浪涌抑制电阻、两颗主控芯片供电电容、变压器等。

拆解报告:WEX威立讯22.5W快充充电器V88

从另一对角看去,还有两颗高压滤波电解电容、工字电感、Y电容、输出滤波固态电容等。

通过观察发现,这款充电器采用典型的开关电源宽范围输出,由次级协议芯片通过光耦反馈控制输出电压的设计架构。下面来详细了解各元器件的信息。

拆解报告:WEX威立讯22.5W快充充电器V88

延时保险丝特写,规格为2.5A 250V。

拆解报告:WEX威立讯22.5W快充充电器V88

NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。

拆解报告:WEX威立讯22.5W快充充电器V88

共模电感用于滤除EMI干扰。

拆解报告:WEX威立讯22.5W快充充电器V88

整流桥采用深圳市沃尔德实业有限公司的WRABS20M。这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。

拆解报告:WEX威立讯22.5W快充充电器V88

沃尔德WRABS20M规格资料。

充电头网了解到,采用该型号软桥的产品还有POWER4 18W USB PD快充充电器、倍思18W USB PD快充充电器、白牌苹果18W USB PD充电器等。同时沃尔德软桥系列产品还被OPPO 50W饼干氮化镓快充、努比亚1A1C 45W氘锋氮化镓快充、洛克65W氮化镓PD快充、麦多多2C1A 65W氮化镓快充等数十款产品采用。

拆解报告:WEX威立讯22.5W快充充电器V88

两颗高压滤波电解电容规格均为400V 15μF。

拆解报告:WEX威立讯22.5W快充充电器V88

工字电感外套热缩管保护。

拆解报告:WEX威立讯22.5W快充充电器V88

两颗主控芯片供电电容规格为50V 10μF。

拆解报告:WEX威立讯22.5W快充充电器V88

PWM主控芯片采用德普微DP2291,德普微DP2291是一颗用于离线反激开关电源的高性能电流模式PWM控制器。内置初级侧恒流控制,简化隔离开关电源的输出恒流设计。DP2291采用固定的65KHz工作频率,芯片内置绿色模式和突发模式用于空载和轻载,待机功耗低于75mW。DP2291集成多种保护功能,且具有超低的启动和工作电流。

拆解报告:WEX威立讯22.5W快充充电器V88

德普微DP2291资料信息。

拆解报告:WEX威立讯22.5W快充充电器V88

初级开关MOS管采用芯派科技SW10N65D,NMOS管,耐压650V,导阻0.9Ω,TO220SF封装。

拆解报告:WEX威立讯22.5W快充充电器V88

芯派科技SW10N65D资料信息。

拆解报告:WEX威立讯22.5W快充充电器V88

变压器特写。

拆解报告:WEX威立讯22.5W快充充电器V88

817C光耦,用于初级次级通信,反馈调节输出电压。

拆解报告:WEX威立讯22.5W快充充电器V88

蓝色Y电容来自JNC东莞嘉耐电子有限公司,用于输出抗干扰。

拆解报告:WEX威立讯22.5W快充充电器V88

次级同步整流控制器采用芯茂微LP35116,这是一款高性能高耐压的副边同步整流控制芯片,适用于 AC-DC的同步整流应用,适用于正激系统和反激系统;支持DCM和CCM多种工作模式,支持200V耐压,采用SOT23-5L封装。

LP35116采用专利的整流管开通技术和周期追踪技 术,可以有效的避免因激磁振荡引起的驱动芯片误 动作以及在CCM工作条件下纯电压判定的关断延 迟造成的效率损失。

拆解报告:WEX威立讯22.5W快充充电器V88

另外LP35116采用专利的死区时间外置可编程技术,通过调整一个电阻阻值即可以调节系统在 CCM 模式 下同步整流管关断的死区时间;采用多样化的VCC供电技术,在不需要辅助绕组供电的情况下,保证AC-DC控制器在多种输出电压条件时,芯片VCC供电脚都不会欠压。

拆解报告:WEX威立讯22.5W快充充电器V88

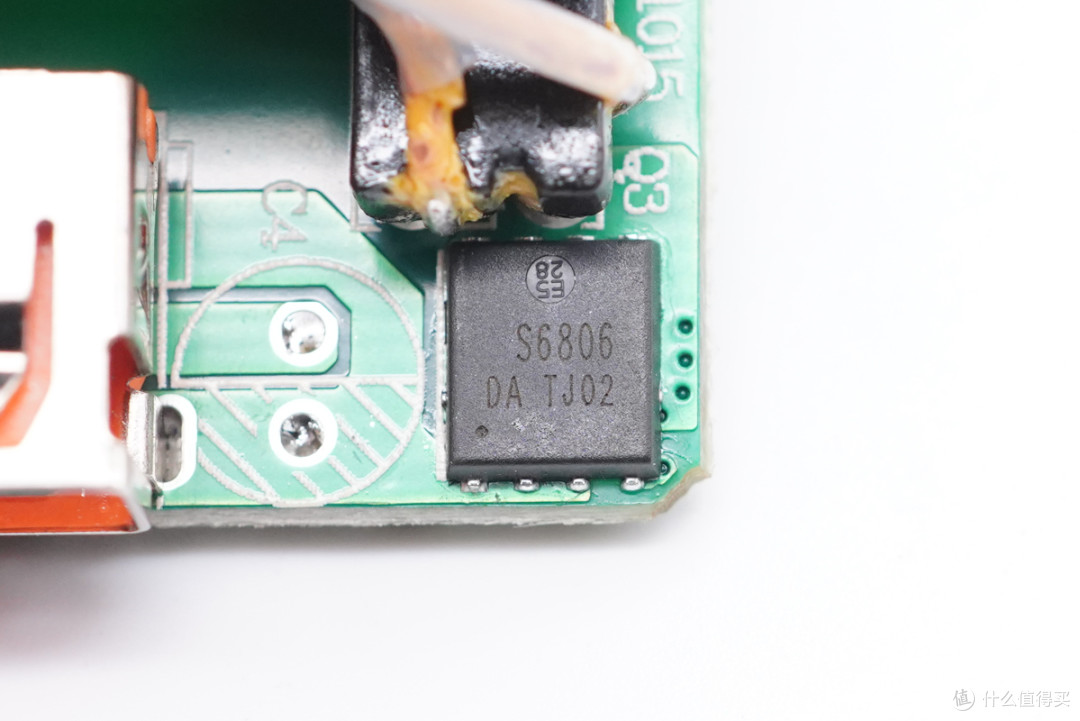

次级同步整流管特写,丝印S6806。

拆解报告:WEX威立讯22.5W快充充电器V88

两颗输出滤波固态电容来自丰宾,规格都是16V 680μF。

拆解报告:WEX威立讯22.5W快充充电器V88

协议芯片无丝印,信息不详。

拆解报告:WEX威立讯22.5W快充充电器V88

USB-A母座特写。

拆解报告:WEX威立讯22.5W快充充电器V88

全部拆解完毕,来张全家福。

充电头网拆解总结

威立讯这款22.5W快充充电器采用PC阻燃材质白色外壳,整体设计非常简洁,方便客户进行更为差异化定制。机身壳正背面设有小凹面,方便用户插拔使用。USB-A口兼容QC2.0/3.0、AFC、SCP快充协议,满足华为、小米、三星等品牌手机日常充电需求。

充电头网通过拆解发现,充电器开关电源部分采用德普微DP2291和芯茂微LP35116P初次级控制器分别搭配芯派科技高压MOS管和同步整流管组成,由协议芯片控制输出电压。电路板上元器件分布稀疏,不易积热,充电过程保持一个较低的发热水准,充电更稳定。
