拆解报告:ASUS华硕18W充电器AD827M

2020-01-02 16:59:24 5点赞 7收藏 4评论

ASUS华硕是著名电脑品牌商,旗下更是有完整的产品生产线,覆盖笔记本电脑、主板、显卡服务器等等网络通讯产品以及LCD、掌上电脑、智能手机等全线3C产品。最近充电头网有拿到ASUS华硕一款18W充电器,这款产品看上去光滑且修长,下面我们就对其进行拆解,看看里面用料如何。

一、ASUS华硕18W电源适配器外观


拆解报告:ASUS华硕18W充电器AD827M


ASUS华硕这款18W电源适配器采用PC阻燃材质外壳,表面进行亮面烤漆处理,十分光滑,侧身为光滑弧面过渡不硌手。


拆解报告:ASUS华硕18W充电器AD827M


机身壳分为两段式,组装缝明显。


拆解报告:ASUS华硕18W充电器AD827M


侧面印有产品信息

名称:ASUS华硕电源适配器

型号:AD827M

类型:OB-5LF

输入:100V-240V~50/60Hz 0.5A

输出:5V/2A、15V/1.2A

制造商:柏怡电子有限公司

产品已经通过3C认证、CE认证、UL认证、墨西哥NOM认证和巴西NYCE认证。


拆解报告:ASUS华硕18W充电器AD827M


输入端采用固定式国标插脚。


拆解报告:ASUS华硕18W充电器AD827M


输出顶面配有一个USB-A接口,黑色胶芯,接口上端印有“ASUS”品牌logo。


拆解报告:ASUS华硕18W充电器AD827M


和苹果18W充电器进行比较,体积稍大一点。


拆解报告:ASUS华硕18W充电器AD827M


厚度比一元硬币直径稍大。


拆解报告:ASUS华硕18W充电器AD827M


净重约为63g。


拆解报告:ASUS华硕18W充电器AD827M


使用ChargerLAB POWER-Z KT001检测USB-A接口的输出协议,显示支持USB-DCP协议,此外没有检测到其它协议。

二、ASUS华硕18W电源适配器拆解


拆解报告:ASUS华硕18W充电器AD827M


沿着前端的组装缝拆开机身壳,插脚使用一颗螺丝和塑料板封装固定。


拆解报告:ASUS华硕18W充电器AD827M


另一部分机身壳上印有一些认证信息。


拆解报告:ASUS华硕18W充电器AD827M


拆掉螺丝取出塑料板,插脚位置上还使用一块U型硬塑料进行固定。


拆解报告:ASUS华硕18W充电器AD827M


弹簧与插脚进行压接。


拆解报告:ASUS华硕18W充电器AD827M


沿着边缘的组装缝继续拆开,红黑AC线一端焊接在小PCB板上,另一端焊接在主控PCB板上。


拆解报告:ASUS华硕18W充电器AD827M


取出PCB板,机身壳内部印有“PC945”字样。


拆解报告:ASUS华硕18W充电器AD827M


PCB板两面贴有黄黑马拉胶带。


拆解报告:ASUS华硕18W充电器AD827M


撕掉PCB板正面的黑色胶带,可以看到保险丝、滤波电解电容和初级开关管等元器件,电容边缘打胶固定。


拆解报告:ASUS华硕18W充电器AD827M

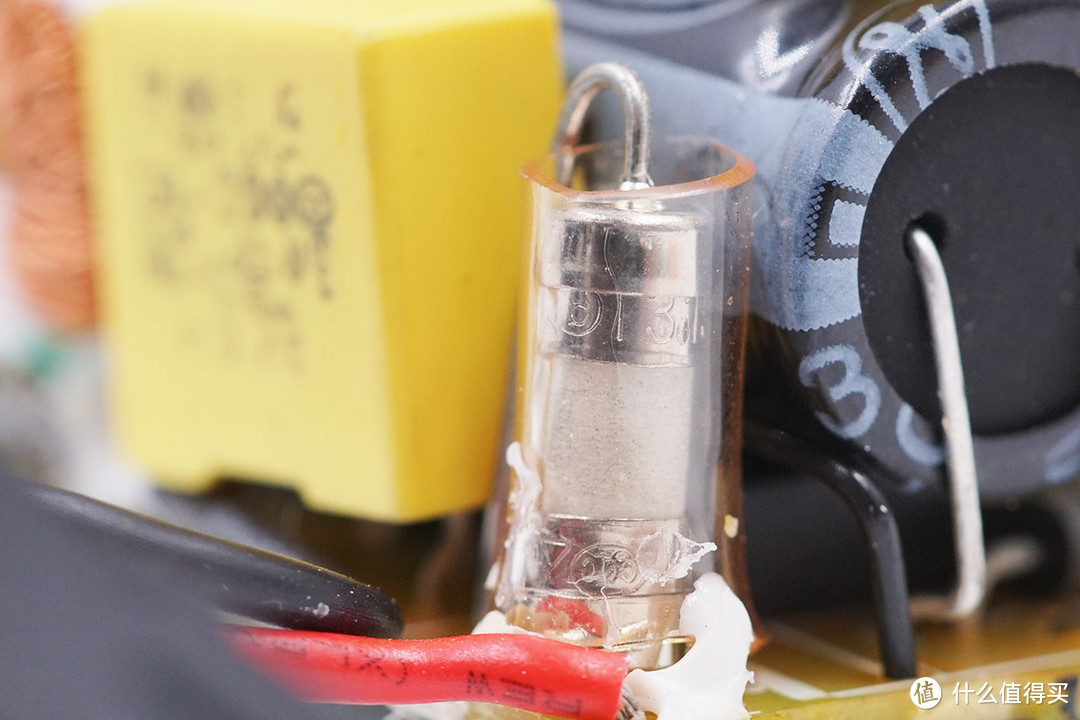

保险丝特写,外套透明软塑料管。


拆解报告:ASUS华硕18W充电器AD827M


初级滤波电解电容特写,规格为33μF 400V。


拆解报告:ASUS华硕18W充电器AD827M


电容旁边的初级开关管,边缘打胶固定,背面贴有金属散热片辅助散热。


拆解报告:ASUS华硕18W充电器AD827M


初级开关MOS特写,型号SMK0760F,NMOS,耐压600V,来自光电子。


拆解报告:ASUS华硕18W充电器AD827M


SMK0760F详细资料。


拆解报告:ASUS华硕18W充电器AD827M


拆掉电解电容,下面是一颗二极管,打胶固定。


拆解报告:ASUS华硕18W充电器AD827M


旁边是输入端整流桥,被压平横置在PCB板上。


拆解报告:ASUS华硕18W充电器AD827M

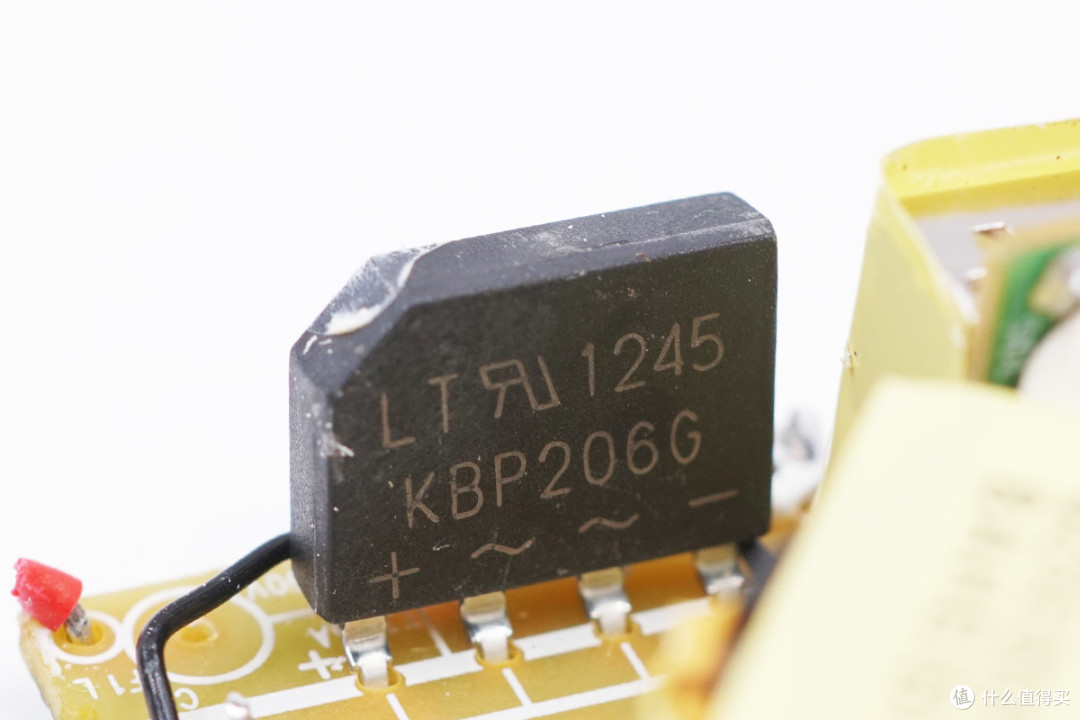

输入端整流桥KBP206G。


拆解报告:ASUS华硕18W充电器AD827M


侧面是安规X电容和共模电感,后者与USB-A接口母座之间使用绝缘板进行隔离。


拆解报告:ASUS华硕18W充电器AD827M


安规X电容特写,由于撕掉了其表面粘贴的黄色胶带,上面印着的信息有些看不清。


拆解报告:ASUS华硕18W充电器AD827M


共模电感特写,用于滤除EMI干扰,中心插有小板子,并且打胶进行固定。


拆解报告:ASUS华硕18W充电器AD827M


另一侧特写,中间的变压器边缘打胶固定。


拆解报告:ASUS华硕18W充电器AD827M


变压器特写,上面印有信息。


拆解报告:ASUS华硕18W充电器AD827M


输出端可以看到主控PCB板上垂直焊接有两块小的PCB板,其中一块用来焊接放置USB-A接口母座。


拆解报告:ASUS华硕18W充电器AD827M


小PCB板上的一颗六脚芯片,DIODES AP4306,恒压恒流控制器。


拆解报告:ASUS华硕18W充电器AD827M


DIODES AP4306 详细资料。


拆解报告:ASUS华硕18W充电器AD827M


小PCB板与变压器之间的一颗肖特基二极管,注胶进行固定和导热。


拆解报告:ASUS华硕18W充电器AD827M

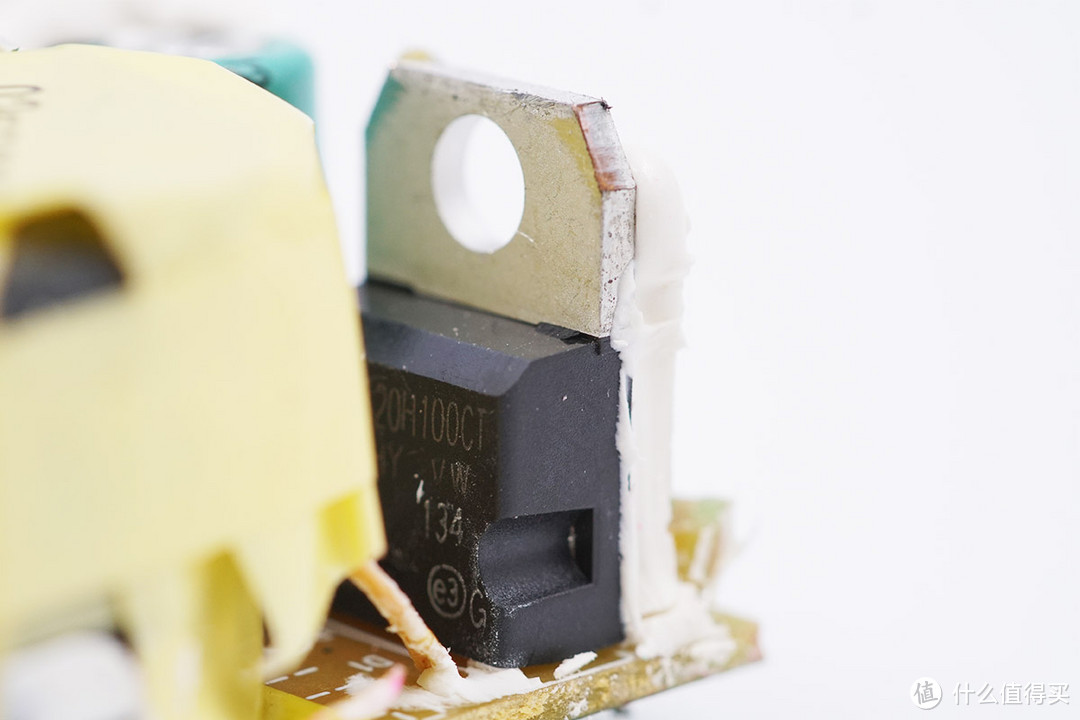

ST意法半导体的STPS20H100CT肖特基二极管,电流20A,耐压100V。


拆解报告:ASUS华硕18W充电器AD827M


STPS20H100CT详细资料。


拆解报告:ASUS华硕18W充电器AD827M


输出抗干扰蓝色Y电容,整个使用马拉胶带包裹,两根引脚套有透明塑料管。


拆解报告:ASUS华硕18W充电器AD827M


输出滤波电解电容,规格为680μF 16V。


拆解报告:ASUS华硕18W充电器AD827M


PCB板背面一览。


拆解报告:ASUS华硕18W充电器AD827M


丝印F9=T03,初级PWM控制器。


拆解报告:ASUS华硕18W充电器AD827M


两颗光耦,横跨在初级和次级之间,用于初级次级通信,调节反馈输出电压。


拆解报告:ASUS华硕18W充电器AD827M


全部拆解完毕,来张全家福。

充电头网拆解总结

ASUS华硕这款18W充电器采用PC阻燃材质外壳,表面进行亮面烤漆处理,侧身光滑弧面过渡不硌手,充电器机身为修长设计,因此实际上很小使用时不会占用排插空间。USB-A接口支持USB-DCP协议,18W输出功率可满足日常充电需求。

充电头网通过拆解发现,内部采用光电子初级开关管SMK0760F、DIODES AP4306次级控制器、ST意法的STPS20H100CT肖特基整流管等,此外输入输出端之间有绝缘板进行隔离,开关管配有专门的散热片,变压器和电容电感等元器件打胶进行固定,内部稳定。
