左撇子客制化——自制樱桃ML轴左置数字区蓝牙机械键盘

前言

之前折腾过得一块Dolch FlexPAC樱桃ML轴的轴板，接arduino板刷QMK使用。使用过程中，发现这种轴板有更大的魔改潜力。

洋垃圾 Dolch FlexPAC 樱桃ML轴 键盘配件 晒物本篇内容来自#垃圾佬的日常生活#有奖征稿活动。分享你作为垃圾佬的自我修养和日常生活，争当张大妈社区垃圾王！欢迎参与投稿。＞点击了解详情＜购买理由关注机械键盘键帽的人，肯定听说过Dolch配色。Dolch全称是DolchComputerSystem，是一个PAC品牌。PC，MAC大家就听得多，PAC肯qianseyue| 赞8 评论6 收藏12查看详情

樱桃ML轴的针脚是对称式设计的，也就是说即使反转轴板，PCB的线路还能使用。如此一来，就能制作出一款左置数字区的左撇子机械键盘。

将原键盘的键盘配列，输进了keyboard layout editor里面。

反转配列，绘制了以个数字键盘区以及方向按键区左置的配列。键列的排布是根据自己的使用习惯进行的，因为比较多进行数字输入，以及使用ctrl、shift、alt等组合按键。

PS：之前也制作过数字按键左置的机械键盘，有兴趣的可以去看看。

低端客制化——画图汪键盘制作记录前言前排提示这是个低端客制化，大家不要将其和那些上百元上千元的客制化套件相比。键盘制作考虑到金钱及时间的消耗，没有去打PCB，没有钢材定位板，没有轴间纸，没有铝阳极外壳，没有酷炫的键帽，只是一把为了方便工作而制作出来的键盘，很丑，极其粗糙不精致。其实我不是很想把这个键盘的制作过程晒出来的，但是上次分qianseyue| 赞45 评论68 收藏139查看详情

改造

翻出之前魔改后的Dolch FlexPAC樱桃ML轴轴板，去掉接上的Arduino主控，开始拆轴改配列。

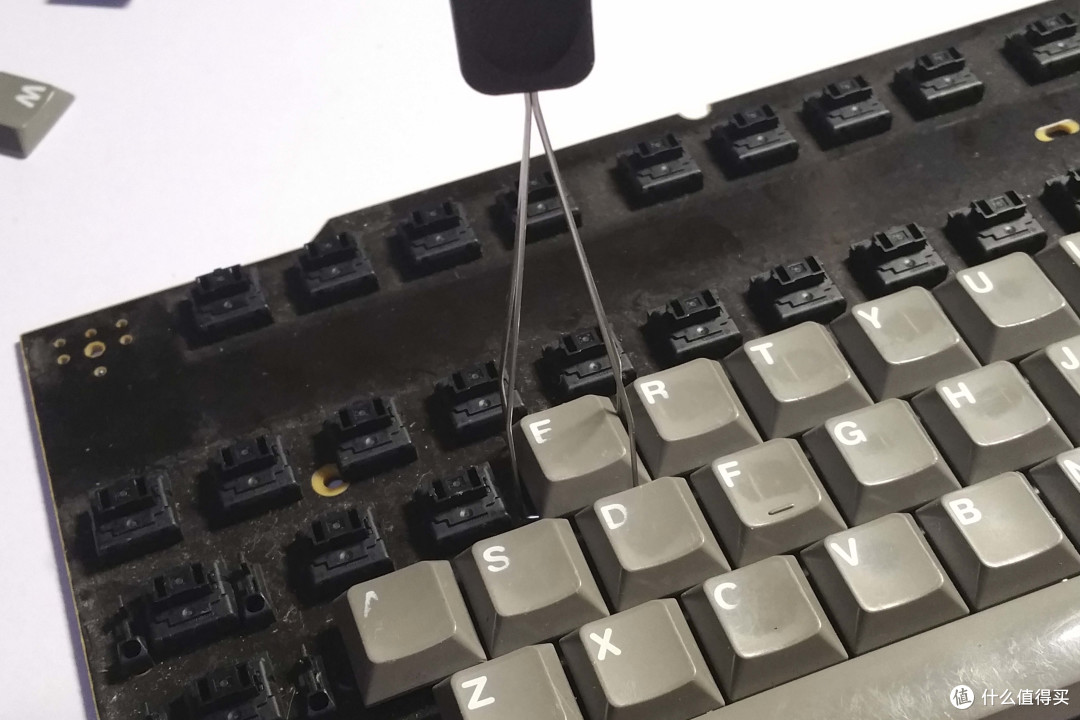

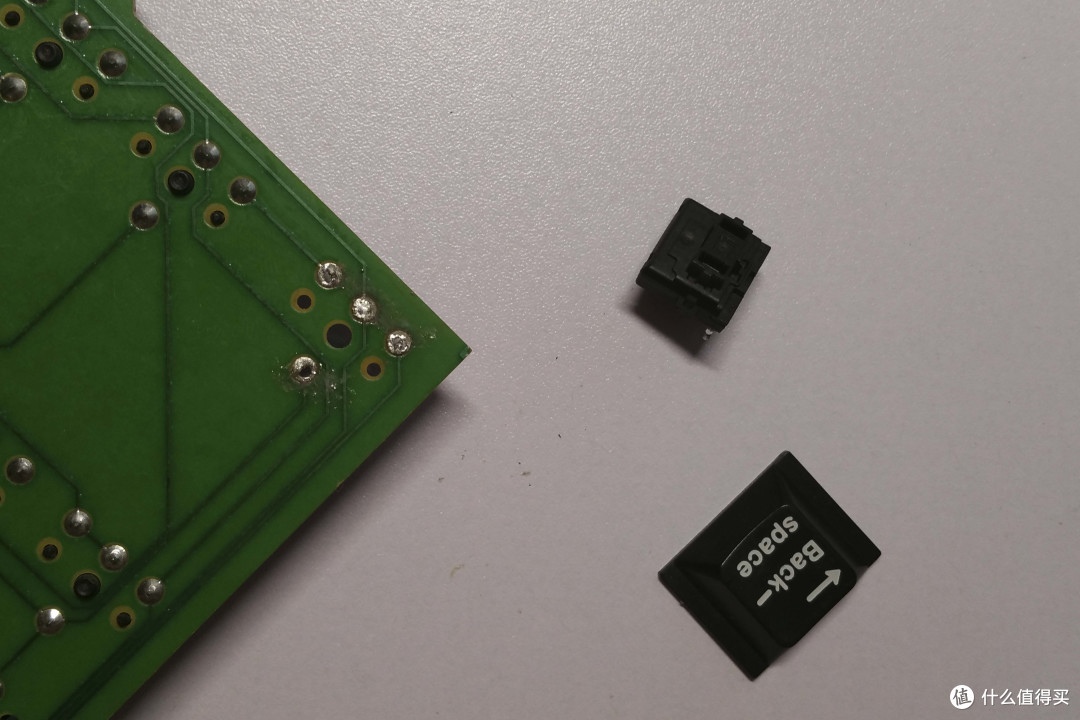

首先是去掉ML轴的键帽。

樱桃ml轴的键帽比较难拆，用力过度很容易会弄坏樱桃ML轴。

拆轴的同时，还拆卸下了轴体，进行测试。

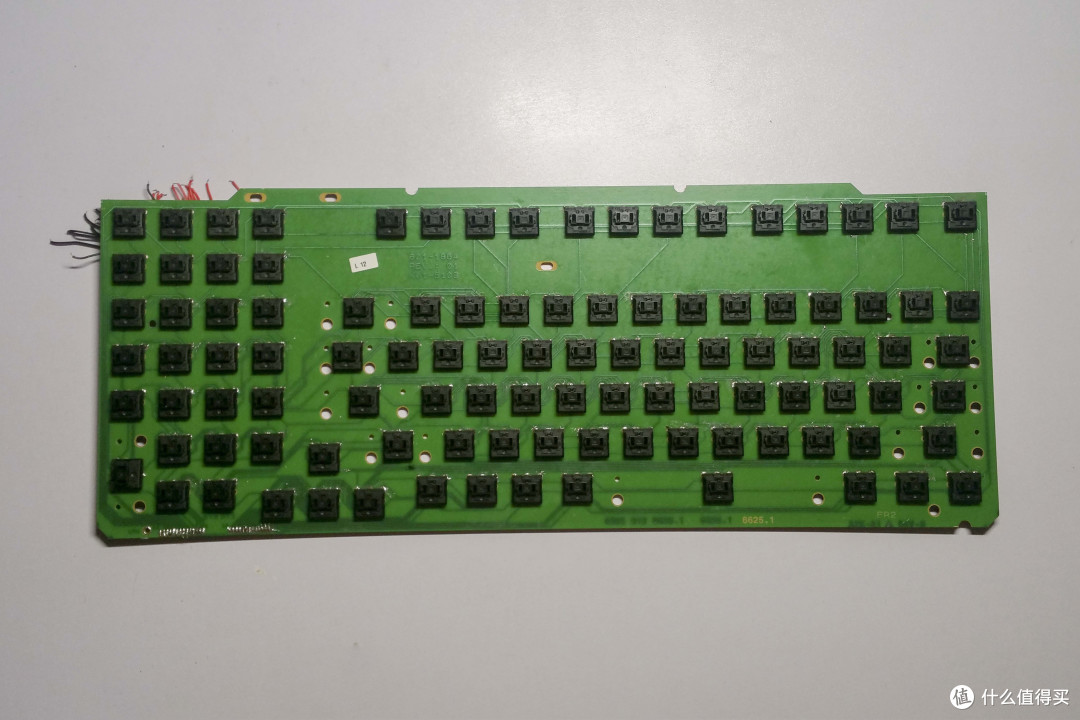

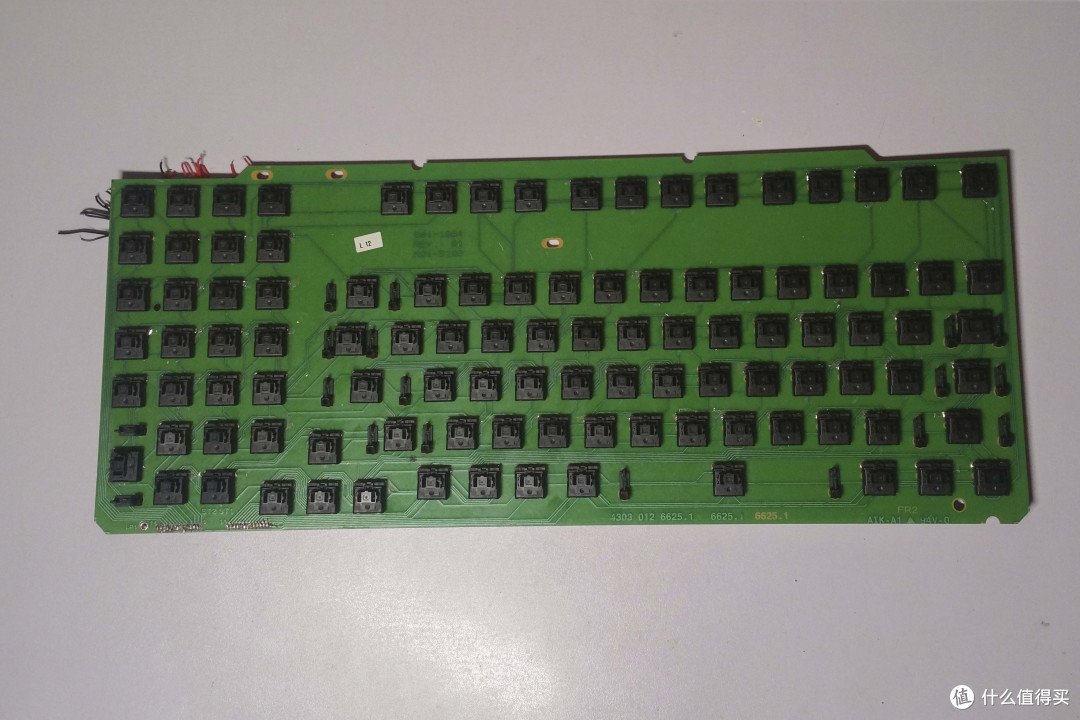

完全拆卸下樱桃ML轴的轴板外观一览。

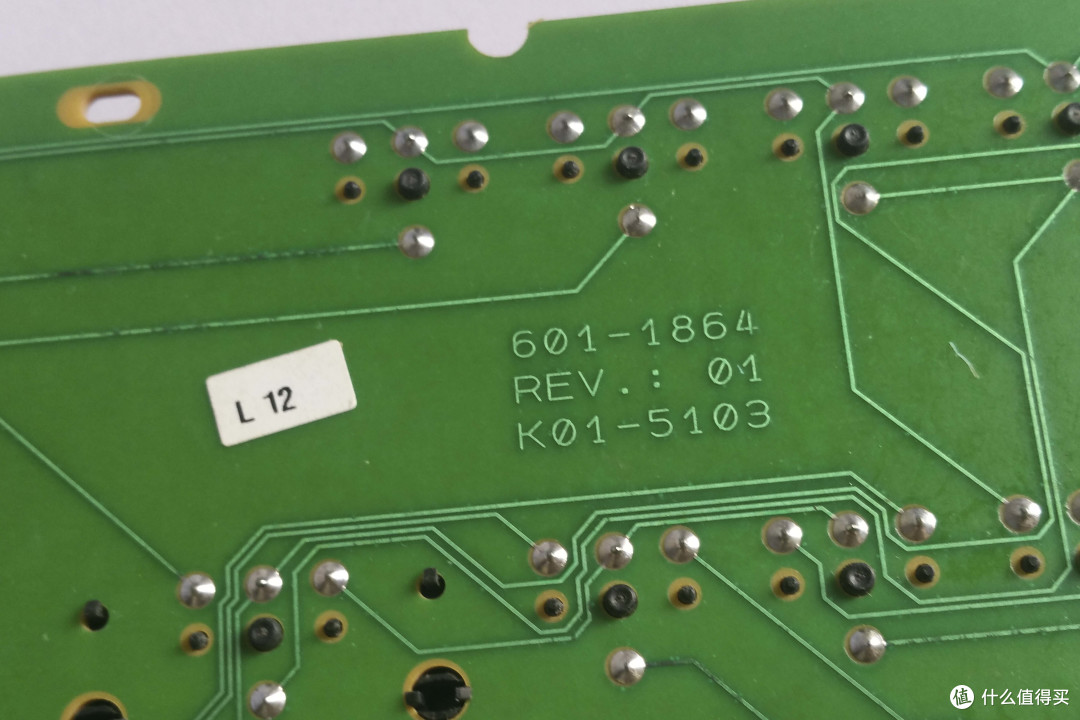

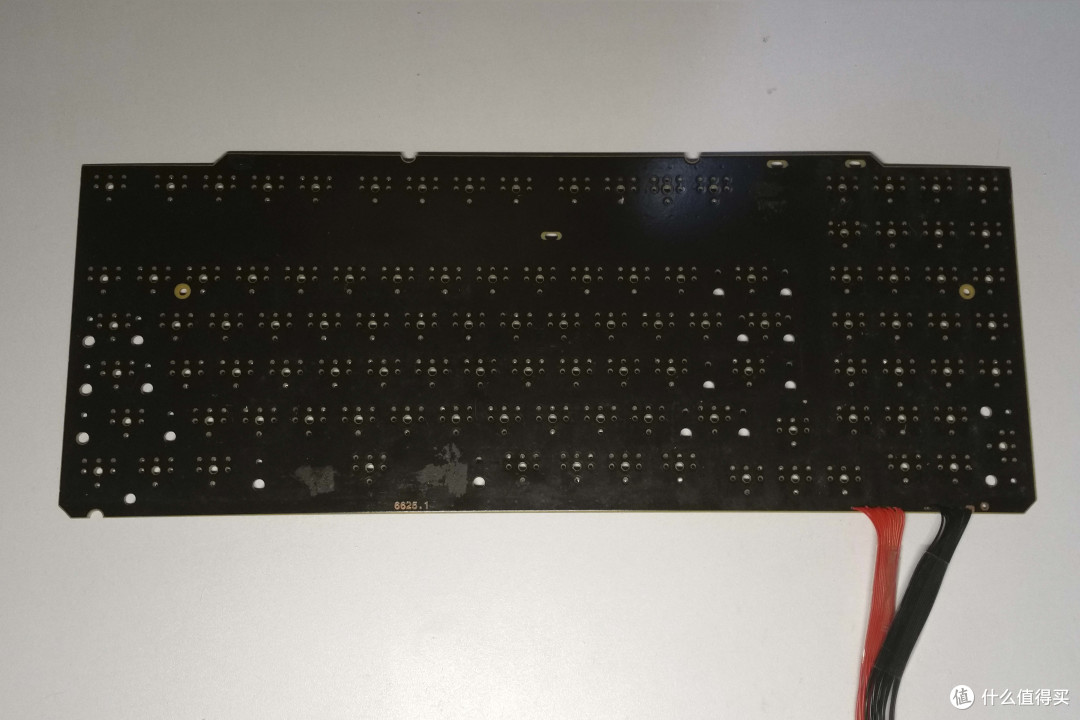

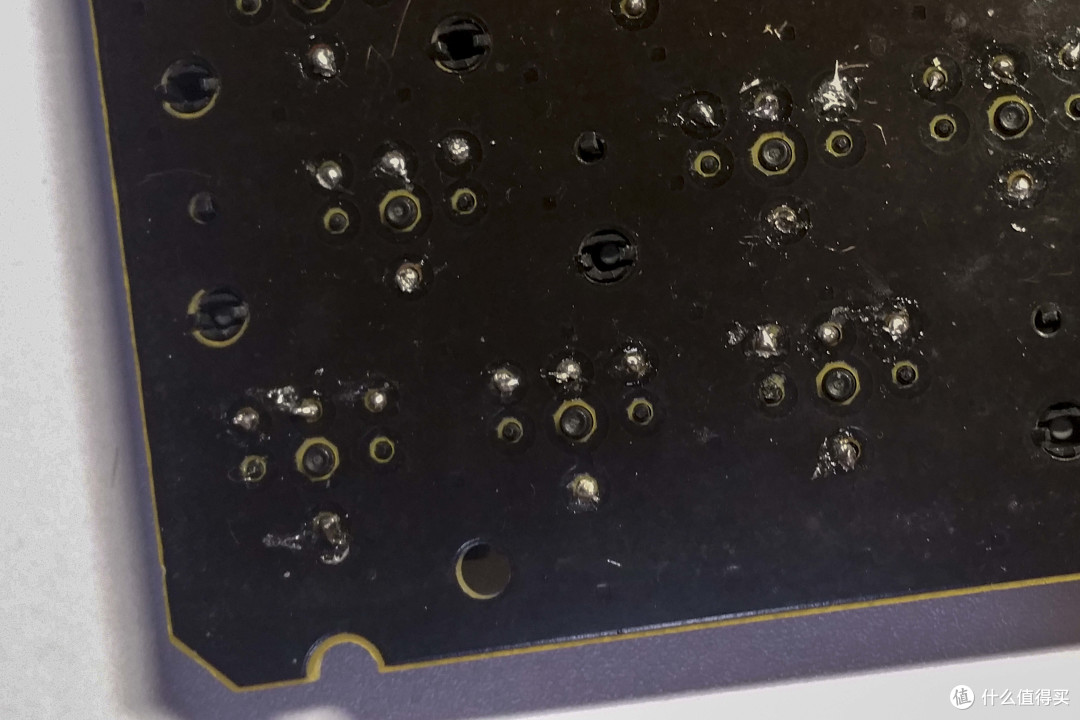

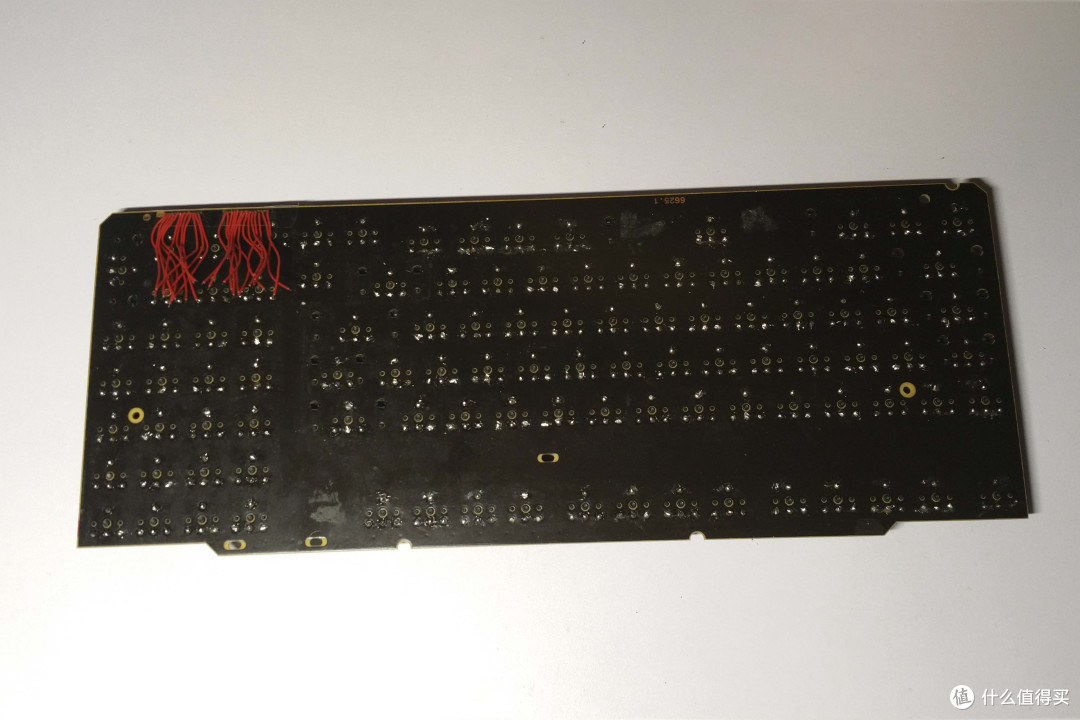

完全拆卸下樱桃ML轴的轴板背部细节一览。

完全拆下来的樱桃ML轴，顺便扔进洗眼镜的超声波清洁仪进行清洗。

清洁完成后的樱桃ML轴细节一览。

另外还要好好清洁樱桃ML轴的针脚，方便轴体的焊接。

由于原来的轴板是单面焊盘的轴板，焊接需要一些技巧。

焊台装上刀型烙铁头，同时加热轴板的三个焊盘，加满焊锡。焊锡融化的同时，插入轴体。

焊接完成后的效果一览。

一排一排地焊接，每次焊接完还有测试线路是否通电。功夫不算复杂，就是个耐心活。

由于对称结构，卫星轴反转过来也能使用。

全部轴体焊接完成后的效果一览。

不知道什么原因，PCB轴板有点弯曲了。

将轴板的卫星轴安装上。

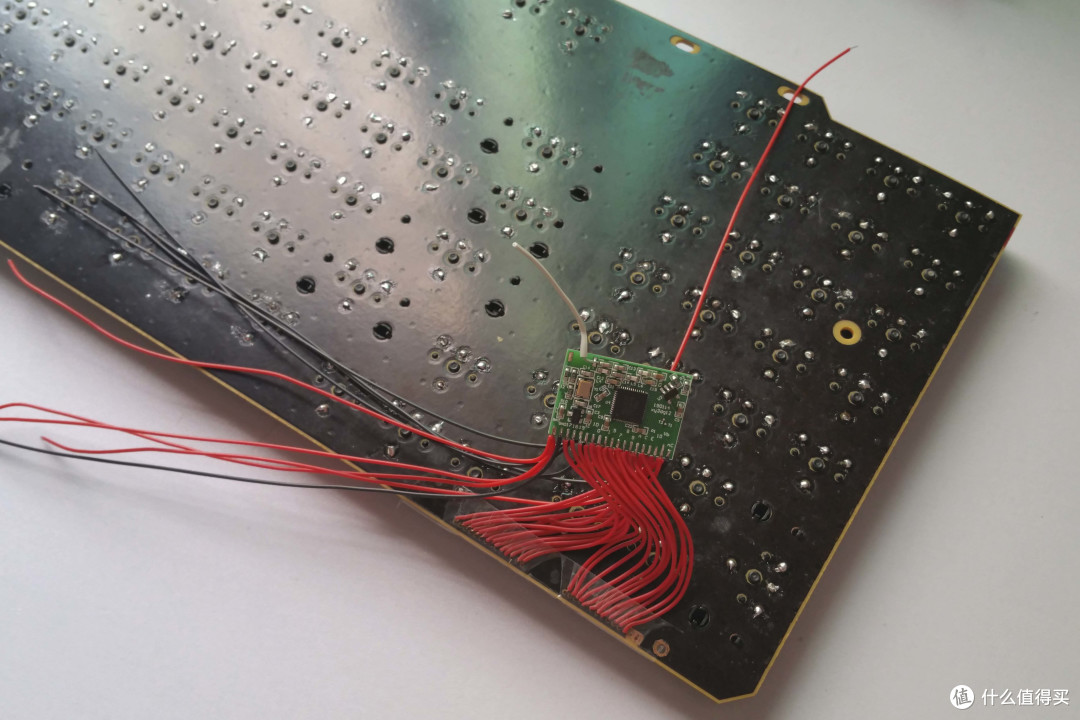

为了更好隐藏主控，主控的排线也换成短线。

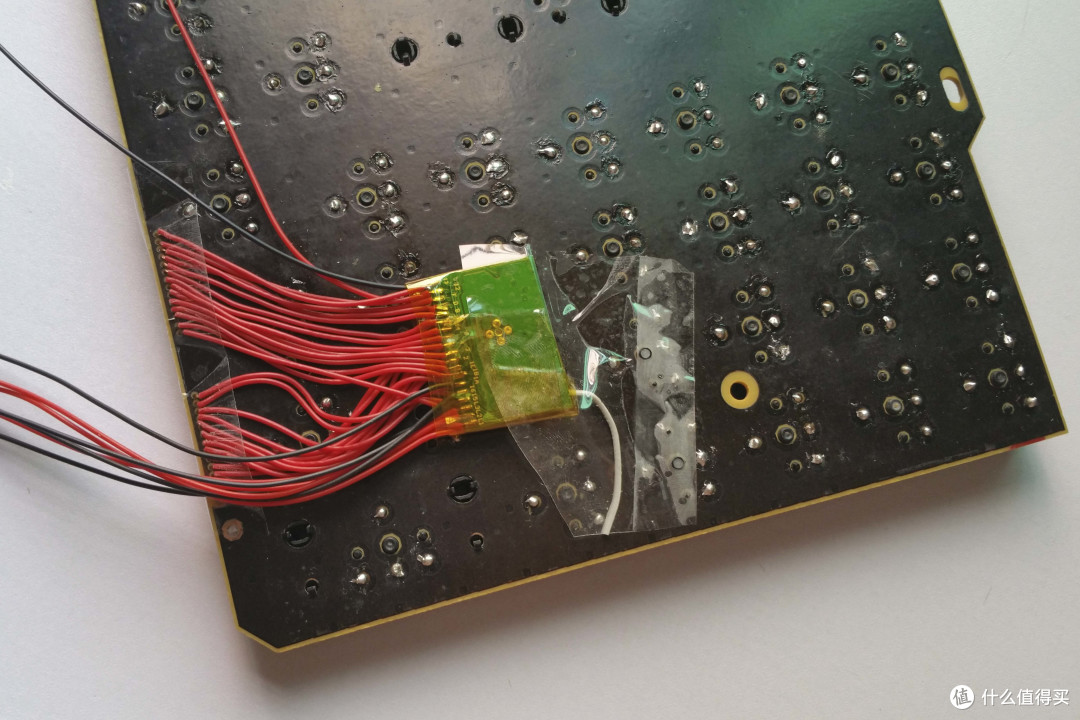

轴板的背面细节一览，每个孔都填满了焊锡的。单面焊盘焊接这个样子，费力不少功夫的。

安装上键帽，找来一块3.7V聚合物锂电池，以及网友3dg12开发的蓝牙与2.4g双模机械键盘主控板。

微星 vigor gk50 改蓝牙机械键盘 记录追加修改：（2019.08.08）8.7更新了新的驱动，支持20个以上的驱动引脚。现在全部按键都正常了。还做了一些小修改。将之前的拨动开关改成了拨码开关。1-3是三个设备的切换，4-6是红、蓝、绿的三色背光切换。还给microusb接口增加了一个贴片led指示灯，充电的时候灯会亮。手工比较粗糙，灯有qianseyue| 赞113 评论64 收藏249查看详情

大家想了解这个主控的详细设定，可以去看看我之前的原创。

将蓝牙双模主控板与轴板相连接。

另外取了块洞洞板，制作成主控板的固定板。

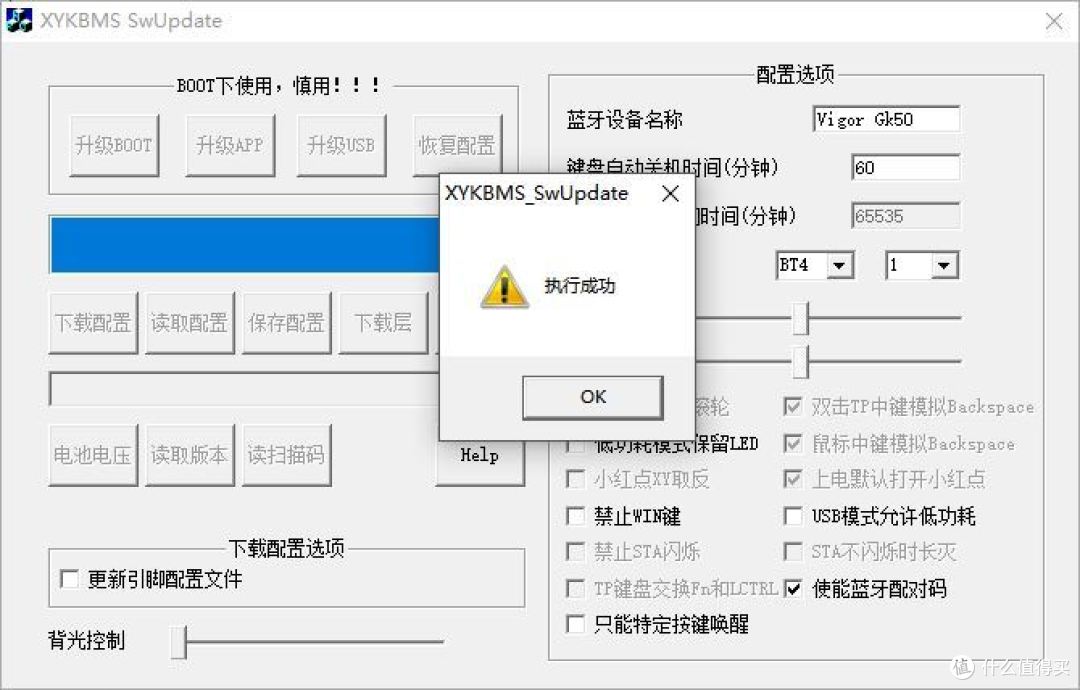

通电，电脑插上专用2.4g接收器，运行XYKBMS开始蓝牙主控的配置。

先升级APP更新主控板。

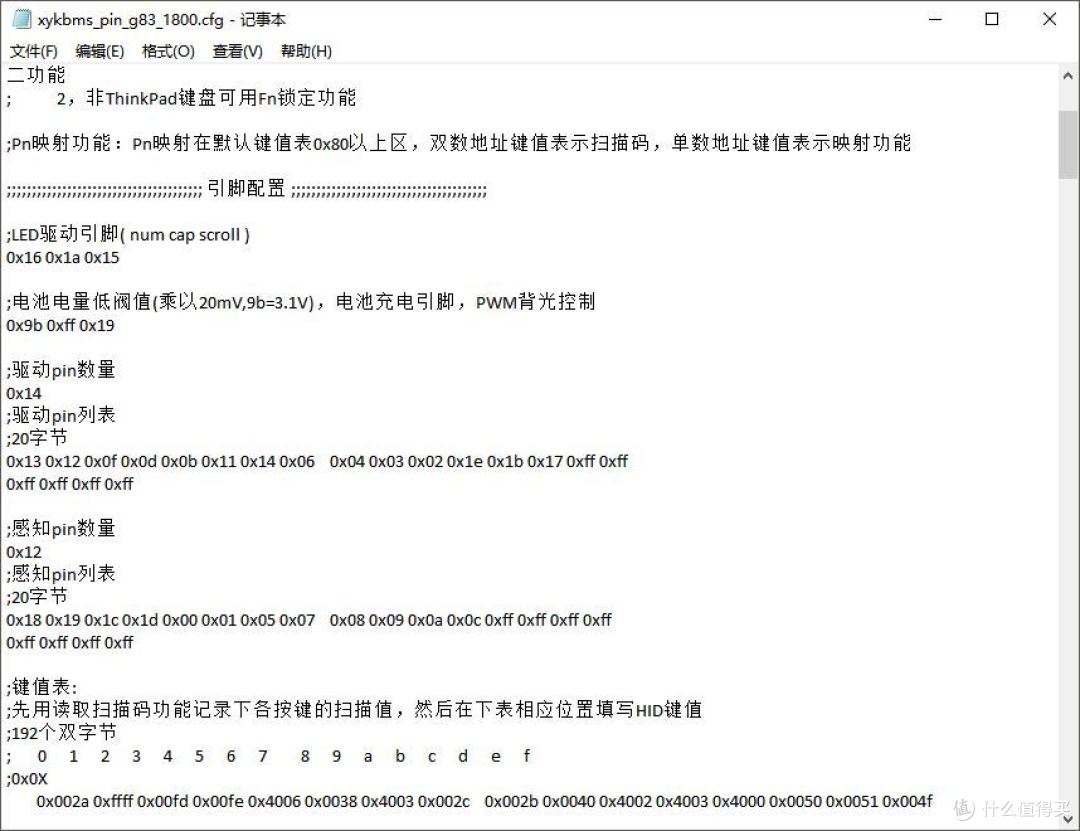

依据轴板的矩阵，编写好配置文件。14个驱动Pin，12个感知Pin。

更新主控板的配置，另外名字也改成了G83-1800。G83系列是樱桃的ML轴键盘系列，而配列上是倒置的1800配列，所以起了这个名字。

至此，樱桃ML轴左置数字区蓝牙机械键盘算是制作完成了。键帽和按键都是对上的，例外是最左侧的Shift按键，实在找不到合适键帽。而且因为翻转了轴板，键帽需要倒过来才能适应卫星轴。

另外还画了外壳的3d模型，可是切割亚克力板的某宝店因为国庆没有开工，只能等一星期后才能收到。凑合用着先，往后再更新安装上盒子的外观。

后记

樱桃ML轴由于键帽的不合理，手感涩涩的不顺，这把樱桃ML轴左置数字区蓝牙机械键盘只是个过渡。实际是想体验这种配列，看看在工作中是否顺手。如果好用的话，下一步会使用樱桃MX红轴或最新的樱桃矮红轴制作一把一样配列的键盘。
