拆解报告:联想thinkplus TrackPods真无线蓝牙耳机

2020-08-03 11:30:00 4点赞 5收藏 0评论

2017年是ThinkPad品牌创立的25周年,联想向外界推出了ThinkPlus智能生态战略,将继续坚持以PC为核心,丰富ThinkPad周边产品,在持续提供强大生产力的同时,不断升级用户在办公、商旅和品质生活场景下的体验,面向音频市场推出了真无线耳机、颈挂式蓝牙耳机蓝牙音箱多款产品。

今天我爱音频网要拆解的是最新发布的联想thinkplus TrackPods真无线蓝牙耳机,这款产品耳机官方宣传采用了按压力度传感器控制,蓝牙主控芯片是杰理AC6936D,支持蓝牙5.0,不区分主副耳,喇叭尺寸13mm,耳机电池容量为30mAh;充电盒采用Type-C充电接口,电池容量300mAh,整体重量较轻,是一款定位入门级的TWS耳机。下面一起来看详细的拆解报告吧~

此前我爱音频网曾经拆解过Lenovo联想TWS真无线耳机S1、摩托罗拉 Verve Ones+、摩托罗拉 Verve Buds 200 真无线耳机、摩托罗拉 Verve Buds 500 真无线耳机、摩托罗拉Verve Buds 800 真无线蓝牙耳机。

一、联想thinkplus TrackPods 开箱


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


包装盒是ThinkPlus系列标志性的黑红配色,左上角是产品名“thinkplus TrackPods真无线蓝牙耳机”,耳机的渲染图占据主体,右下角是联想的品牌Logo。虽然耳机渲染图是白色的,但我们手上的版本是“暗夜黑”。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


包装盒为天地盖设计,内侧壳体是红色的。背面有五个产品特色功能:13mm单元、持久续航、语音唤醒、双耳高清通话、舒适佩戴。下面是部分产品参数,产品型号TW50,蓝牙版本5.0,喇叭直径13mm,电池容量,耳机30mAh,充电盒300mAh。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


包装盒内物品,耳机和充电盒,充电线、合格证及使用说明书。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电线缆为USB-A to USB-C 接口。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电盒正面展示,开盖处有一凹槽便于开启,下面是充电盒指示灯。底部的序列号编码是一个贴纸,可以撕掉。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电盒背面是联想ThinkPlus系列的Logo。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


USB-C充电接口位于充电盒底部,产品名称thinkplus 无线蓝牙耳机,型号TW50,额定输入DC 5V⎓1A,电池容量300mAh。联想(北京)有限公司,中国制造。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对联想thinkplus TrackPods进行有线充电测试,功率约为1.1W,电池电量较高。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


耳机竖置在充电盒内。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


联想thinkplus TrackPods真无线蓝牙耳机与充电盒。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


称重环节,联想thinkplus TrackPods耳机和充电盒共重:28.7克。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电盒单重:22.6克。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


左右耳机共重:6.4克。耳机和充电盒的重量都很轻。

二、联想thinkplus TrackPods充电盒拆解


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


首先来拆解充电盒部分,看一下内部的结构设计和电源管理系统。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电盒前面指示灯的导光柱。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


盒盖连接处的金属转轴。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电盒结构,底部是主板,中间部分是电池,外面有胶带纸缠绕加固。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电盒正面结构展示。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


LED指示灯处特写,外面有一圈泡棉防止漏光。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


指示灯FPC通过连接器与底部主板相连。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


取下指示灯的FPC。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


两颗LED指示灯特写。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


底部主板电路展示,UISB-C电源输入接口直接焊接在主板上。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电盒电路一览,主板上只有芯片和电感等外围元件,十分精简。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


电池和主板另一侧特写。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


单芯片搞定充电盒方案,联想thinkplus TrackPods采用了LPS微源半导体LP7802A,是一款支持1A线性充电、同步整流升压放电、负载识别、控制、状态指示、双通道独立放电功能的六合一单芯片解决方案。

微源LP7802A是一款支持双通道充电状态独立输出,六合一充电仓专用芯片,输入端内置符合车规级标准的30V 过压保护,待机功耗低至23uA,支持霍尔开关,充满截止电流可调至1mA,左右耳独立识别独立充电,整仓无需MCU极简设计,SSOP16封装节省面积,让TWS充电盒的设计省时又省心。

据我爱音频网拆解了解到,已有漫步者、JLab、小米、摩托罗拉、OPPO、QCY等知名品牌的TWS耳机充电仓都大量采用了微源的方案。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


微源半导体LP7802A详细资料。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


降压后的电流进入电池之前还要经过一道电池保护板,由鑫飞宏的FHDW01高精度锂电池保护IC和一个FH8205A N-MOS管组成。

鑫飞宏FHDW01系列电路集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。采用SOT23-6小型化封装,外围元器件精简。

据我爱音频网拆解了解到,鑫飞宏的锂电保护方案目前已被漫步者多款产品大量采用。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


鑫飞宏FHDW01锂电保护IC详细资料。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


鑫飞宏FH8205A N-MOS管详细资料。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电盒采用软包电池,型号XW 751230,额定电压3.7V,额定容量300mAh/1.11Wh。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


电池输出的电流经微源LP7802A升压后给耳机充电,充电铜柱特写。

三、联想thinkplus TrackPods耳机拆解


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


下面我们继续来拆解耳机部分,联想thinkplus TrackPods采用柄式入耳式设计,壳体上有棱面处理,增加立体感。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


耳机底部是充电触点,中间是通话麦克风开孔,内有细密防尘网。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


耳机的压感触控区域用红色标出,下面有L/R左右标识,黑红配色也是thinkplus系列的标志。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


耳机柄外侧的泄压孔。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


耳机内侧的泄压孔。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


耳机出音孔处有防尘网防止异物进入。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


沿合模线拆开耳机,条形主板+软包电池+扬声器的设计。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


扬声器单元通过蓝白色导线连接主板。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


耳机壳体内侧吸附充电盒的圆形磁铁,采用白胶固定。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


软包电池与一元硬币的尺寸对比,通过黑红色导线与主板连接。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


耳机软包电池,型号SQX 401012,额定电压3.7V,额定容量30mAh/0.111Wh。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


导线直接焊接在电池正负极上,保护电路在耳机主板上。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


动圈扬声器特写。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


扬声器尺寸约13mm。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


主板电路需从底部取出,图为与一元硬币的尺寸对比。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


主板一侧电路展示,是蓝牙主控芯片及其相关电路。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


主控芯片为珠海杰理AC6936D芯片,杰理AC693N系列芯片首创了充电脚通讯专利技术,并且采用QFN 4*4mm的超小封装设计。

杰理AC6936D支持蓝牙5.1,具有6mA超低功耗,自动配对、恒流充电、无损解码、HFi音质;支持立体声双耳通话,开机秒连,高清通话低延时,智能双发主从无缝切换,支持空中升级,智能充电仓,生产方便。

据我爱音频网拆解了解到,HolyHigh圣高 ET2真无线蓝牙耳机Baseus倍思W04 Pro真无线蓝牙耳机索爱真无线蓝牙耳机A1S白牌AirPods Pro(杰理版)等产品均采用了杰理的TWS方案。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


杰理AC6936D脚位定义图。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


充电金属弹片与主板连接的焊点。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


按压区域内侧是一片感应铜箔。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


连接感应铜箔的铜柱。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


陶瓷蓝牙天线。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


主板另一侧电路展示,耳机采用贴片蓝牙天线收发信号,蓝牙天线背面区域镂空,用于信号溢出。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


镭雕MB27 RLLD的MEMS硅麦,拾取通话时的人声。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机


丝印1392BD的触控IC,右侧是频率24.000MHz的晶振,为蓝牙芯片提供时钟。


拆解报告:联想thinkplus TrackPods真无线蓝牙耳机

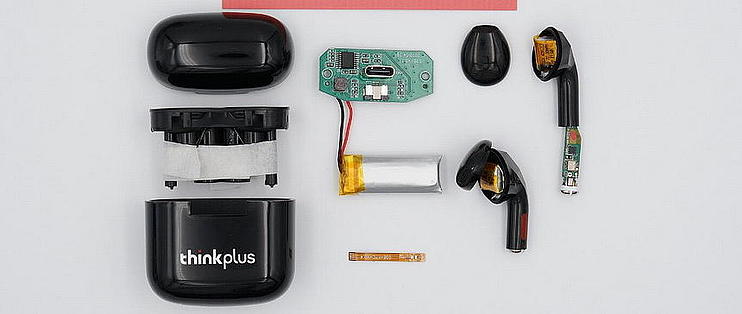

拆解全家福。

我爱音频网总结

联想thinkplus TrackPods真无线蓝牙耳机,充电盒上印刷了“thinkplus”Logo,耳机采用黑红色搭配,瞬间就有ThinkPad那个感觉了。耳机采用柄式入耳式设计,有些像AirPods Pro,壳体上增加了棱面处理,增加立体感,并且在触控区域做了明显的颜色标识。

充电盒采用USB-C接口输入电源,内部采用了微源的LP7802A充电盒单芯片解决方案,支持高达30V 过压保护,支持1A线性充电、同步整流升压放电,支持霍尔开关,充满截止电流可调至1mA,左右耳独立识别独立充电,整仓无需MCU极简设计;充电盒采用软包电池,容量300mAh,电池保护板采用了鑫飞宏的FHDW01锂电池保护IC和N-MOS管。

耳机部分的电路同样很精简,联想thinkplus TrackPods采用杰理AC6936D蓝牙音频SoC,可以支持蓝牙5.1,集成度高,支持自动配对、恒流充电、立体声双耳通话,智能双发主从无缝切换;主板上还有一颗触控IC检测触摸操作,单麦克风用于通话,软包电池容量30mAh。整体设计和硬件配置在同价位产品中比较有竞争力
