拆解报告：Mo魔栖65W 1A1C氮化镓充电器CGaN65CA

前言

魔栖推出了一款65W氮化镓快充，外观采用游戏风格的空投箱设计，非常的有看点，与传统配色的充电器相比，辨识度大大提升。同时这款充电器采用1A1C双口设计，支持45+18W功率分配，轻松满足两台设备的同时充电需求，并配备折叠插脚，满足日常携带需求，是一款具有个性同时方便使用的氮化镓充电器。

这款氮化镓充电器在支持65W输出的同时，还具备PPS快充，对支持PPS快充的手机也有很好的快充效果。下面充电头网就对这款魔栖65W双口充电器进行拆解，看看内部的用料以及设计。

魔栖65W氮化镓充电器开箱

包装盒正面印有Mo品牌logo、充电器外观以及名称，产品有黑和白两种款式可选。

侧面印有产品参数。

另一侧印有商家信息。

包装内含充电器以及说明书。

充电器采用直板造型设计，虽说是白色款，但输入端外壳为橙色配色，整体很有辨识度。

腰身外壳采用规格的凹凸设计，正面印有显眼的65W字样。

输入端外壳上印有充电器参数

型号：CGaN65CA

输入：100-240V~50/60HZ 1.5A

单口输出：

USB-A：5V3A、9V3A、12V2.5A、20V1.5A

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A

PPS：3.3-16V3A

双口输出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V3A、12V3A、15V3A、20V2.25A

制造商：天宝电子有限公司

监制：深圳魔豆创新科技有限公司

充电器已经通过了CCC认证以及VI级能效认证

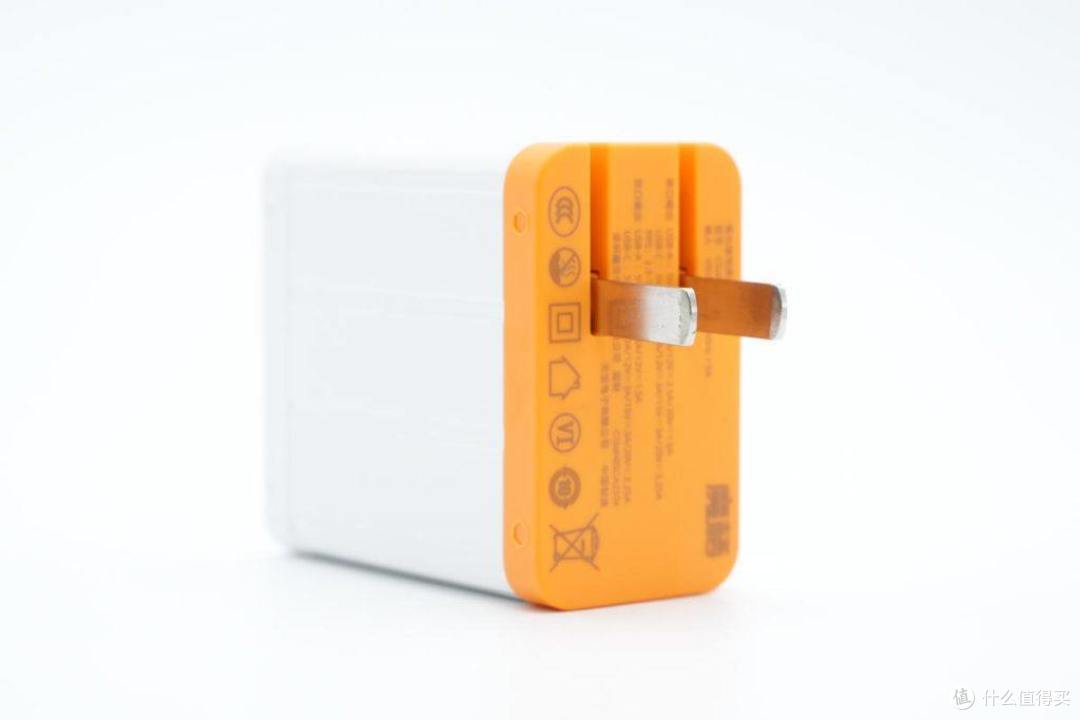

充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

输出端配有1A1C双USB接口。

测得充电器机身高度为57.22mm。

宽度为51.51mm。

厚度为29.6mm。

和苹果61W充电器对比，体积优势明显。

拿在手上的大小直观感受。

净重约为108g。

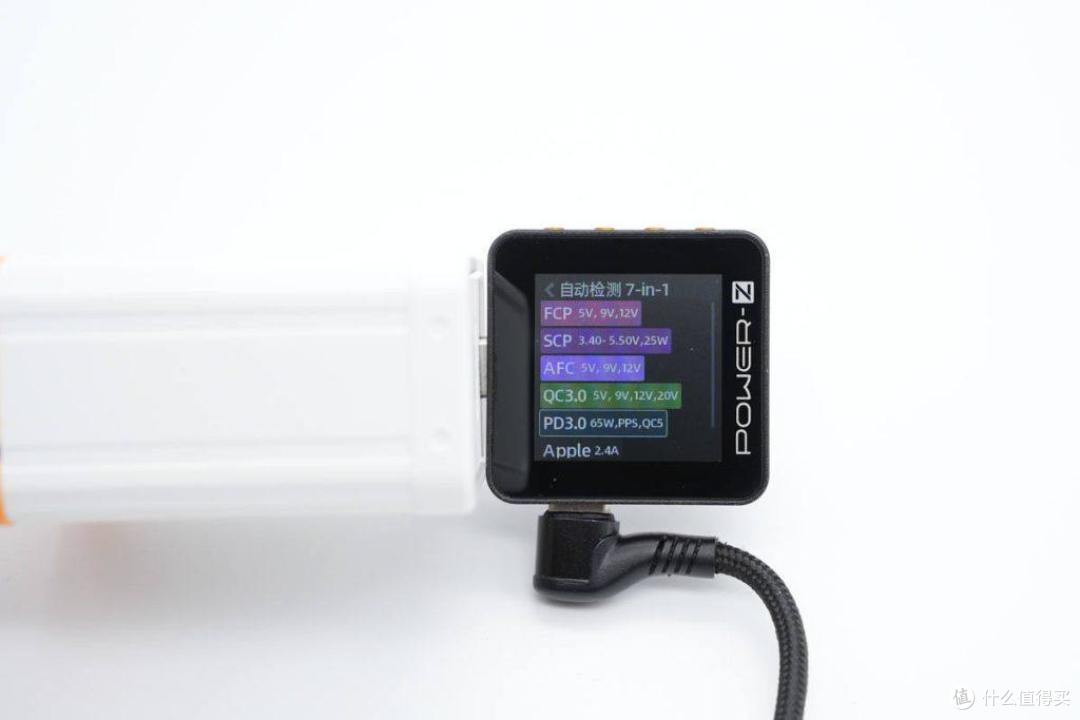

使用ChargerLAB POWER-Z KM002C测得USB-C口支持Apple2.4A、QC3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

并且具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-16V3A一组PPS电压档位。

测得USB-A口支持Samsung 5V2A、Apple2.4A、QC3.0、AFC、SCP充电协议。

魔栖65W氮化镓充电器拆解

对魔栖65W氮化镓充电器有了基本了解后，下面继续对其进行拆解，看看内部是如何设计的。

首先沿外壳接缝拆开充电器外壳，充电器交流输入通过导线焊接连接。

抽出充电器内部PCBA模块，变压器对应输出滤波电容和输出小板位置采用塑料罩绝缘。

交流输入导线焊接处打胶固定，输入端连接保险丝和热敏电阻。

充电器PCBA模块背面有一块散热板，为背面的功率元件散热。

使用游标卡尺测量PCBA模块长度约为52.67mm。

宽度约为47.54mm。

厚度约为25.04mm。

PCBA模块输入端焊接保险丝，热敏电阻，安规X2电容以及电解电容等元件。

输出端焊接两块小板，分别焊接USB-C和USB-A母座。

PCBA模块背面焊接开关电源主控芯片，氮化镓功率芯片，同步整流控制器和同步整流管，对应初次级的位置开槽插入塑料件绝缘。

PCBA模块正面一览，其中左上角为输入保险丝及EMI滤波电路，共模电感外套热缩管绝缘，使用三颗电解电容进行滤波。左下角两块小板为降压小板，小板上焊接降压电感和滤波电容。右下角为变压器，采用塑料外壳进行绝缘。

PCBA模块背面一览，左侧焊接氮化镓功率芯片，右侧为主控芯片，在氮化镓功率芯片的下方是同步整流管，右侧为同步整流控制器。在初次级之间为反馈光耦，用于输出电压反馈。右下角是一颗单片机，用于双口功率自动分配。

通过观察发现，魔栖这款65W充电器采用反激开关电源搭配同步整流，固定电压输出，输出固定电压为两路二次降压电路供电，实现各个接口的独立快充。下面我们就从输入端开始了解各个器件。

充电器输入端一览，焊接有高压电解电容，保险丝，NTC热敏电阻和安规X2电容。

输入端延时保险丝来自华德电子，规格为3.15A 250V。

NTC浪涌抑制电阻来自久尹，型号为10S1R0M，直径10mm，冷态电阻1Ω。

安规X2电容来自STE松田电子，规格为0.22μF。

共模电感采用绝缘线和漆包线绕制，外套热缩管绝缘，底部焊接绝缘支架。

输入端整流桥来自平伟，型号D8KB10A，规格为8A 1000V。

三颗高压滤波电容均来自Acon中元，第一颗规格为27μF400V。

差模电感用于过滤高频干扰，外套热缩管绝缘。

另外两颗高压滤波电容规格为400V39μF，合计滤波电容容量为105μF。

初级主控芯片来自华源智信半导体，型号为HY1655E，是一颗智能数字多模式控制芯片，芯片内部集成高压启动电路，支持CCM/DCM/PFM/突发运行模式，在高压输入时采用QR准谐振运行模式，在低压输入时采用QR准谐振和CCM连续模式运行，以获得效率和性能的平衡。

芯片支持抖频技术提升EMI性能，内置的自适应栅极驱动器可平衡开关损耗以及EMI，驱动电压钳位12V，芯片内置输出过压保护，供电过压，变压器磁饱和保护，支持过载保护，输入欠压保护，片内过热保护和电流取样电阻开路保护。HY1655E待机功耗低于20mW，采用SOP7L封装。

氮化镓功率芯片来自纳微半导体，型号NV6134A，该芯片内置驱动器以及高精度无损耗电流采样电路，内置260mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

纳微NV6134A详细资料。

充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被iQOO 120W氮化镓闪充、摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充等知名品牌的数十款产品采用。

变压器特写，磁芯外有塑料罩绝缘。

1009光耦用于输出电压反馈。

蓝色Y电容焊接在初次级之间。

蓝色安规Y电容特写。

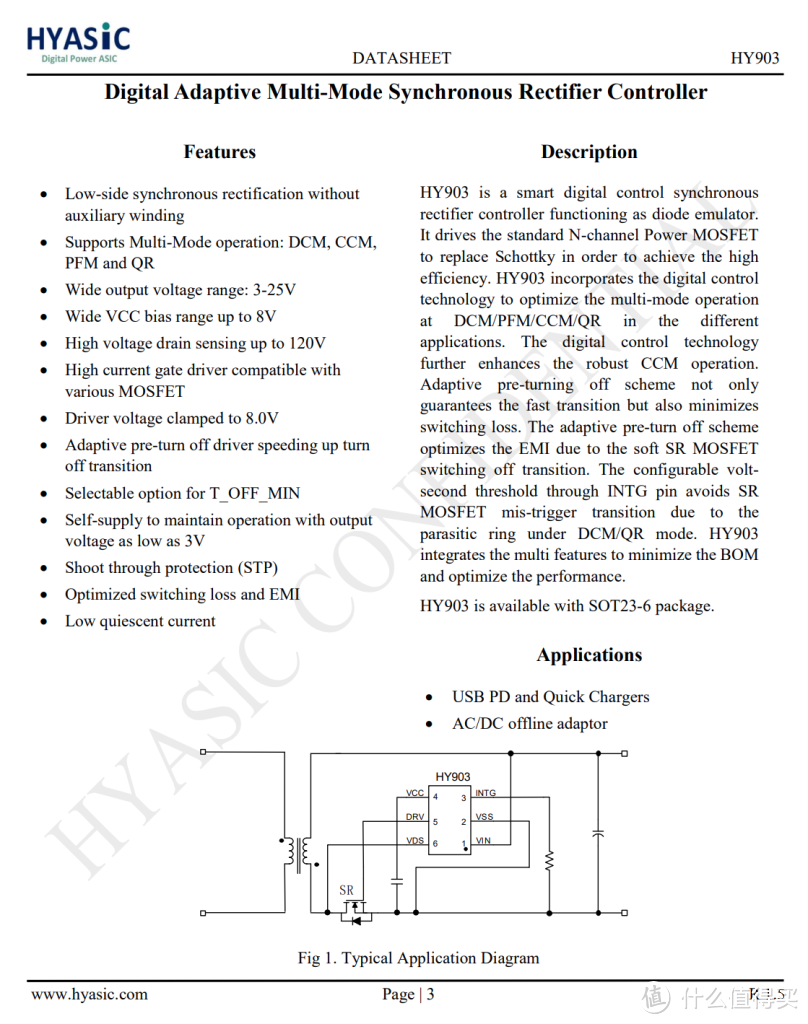

同步整流控制器来自华源智信半导体，型号HY903，是一颗SOT23-6封装的数字控制同步整流控制器，支持使用功率NMOS代替肖特基二极管提升电源效率。HY903支持低侧同步整流，无需辅助绕组供电，支持DCM，CCM，频率调制和反激，支持2.8-25V供电电压范围，耐压高达120V。

HY903具有高电流驱动能力，可适配多种同步整流管。栅极驱动电压钳位为8V，支持自适应预关闭驱动器加快关闭过渡，支持可选的最小关断时间，芯片内部集成自供电，最低输出电压可低至2.8V，同时具有低静态电流。

同步整流管来自威兆半导体，型号为VSP007N12MS-G，是一颗耐压120V的NMOS，导阻为6.5mΩ，采用PDFN5060X封装。

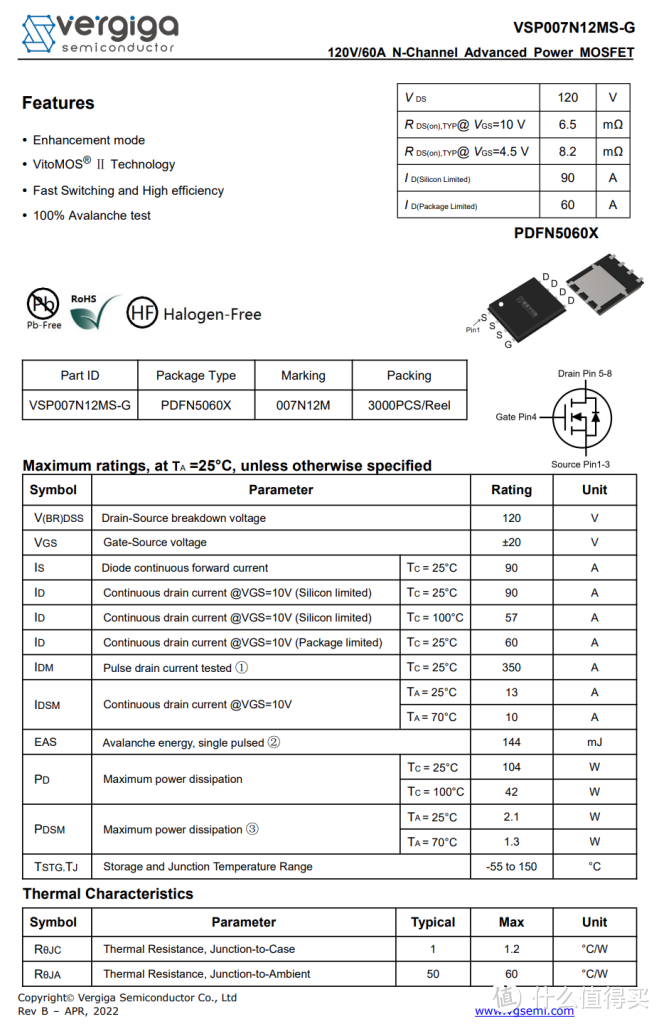

威兆半导体 VSP007N12MS-G 详细资料。

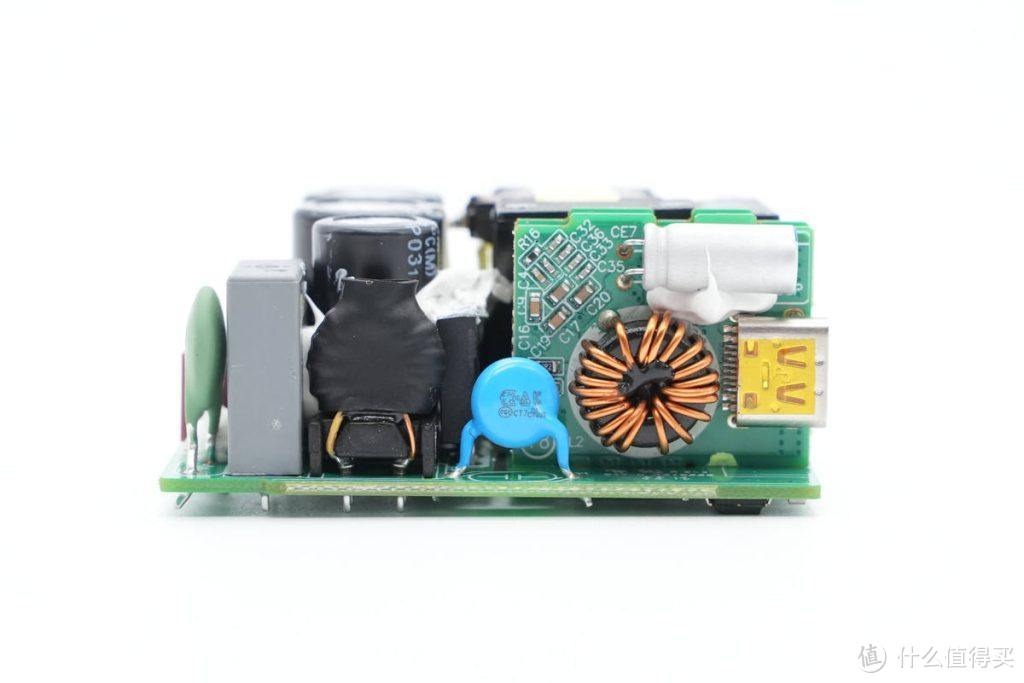

充电器输出侧一览，依次焊接USB-C降压小板，USB-A降压小板，滤波电感和滤波电容。

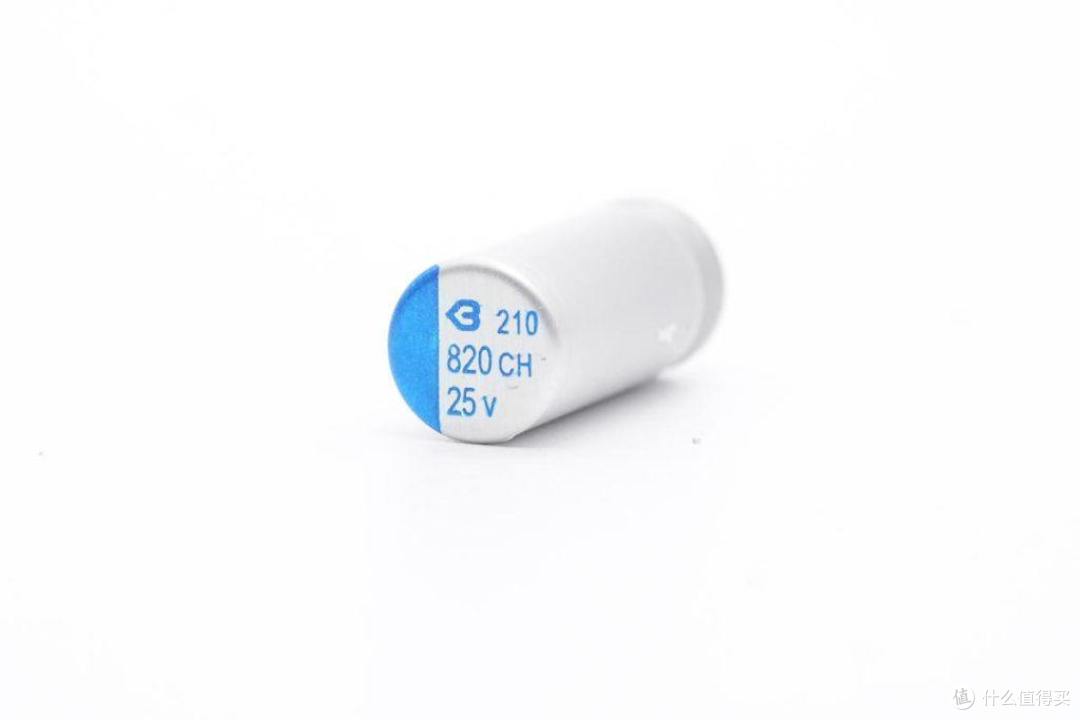

输出滤波电容来自绿宝石，CH系列固态电容，规格为820μF 25V。

输出滤波电感采用双色漆包线绕制，底部有电木板绝缘。

USB-C降压小板正面焊接降压电感，滤波电容和USB-C母座。

小板背面焊接一颗降压控制器和两颗降压开关管，还有一颗取样电阻。

USB-C口降压电路主控芯片采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

两颗降压开关管来自AOS万代半导体，型号AON6576，NMOS，耐压30V，导阻3.9mΩ，采用DFN5*6封装。

降压电感采用磁环绕制，内部注胶固定。

输出滤波固态电容规格为25V 330μF。

USB-C母座采用过孔焊接固定。

USB-C母座采用橙色胶芯。

USB-A降压小板正面焊接一颗降压转换器和电流取样电阻。

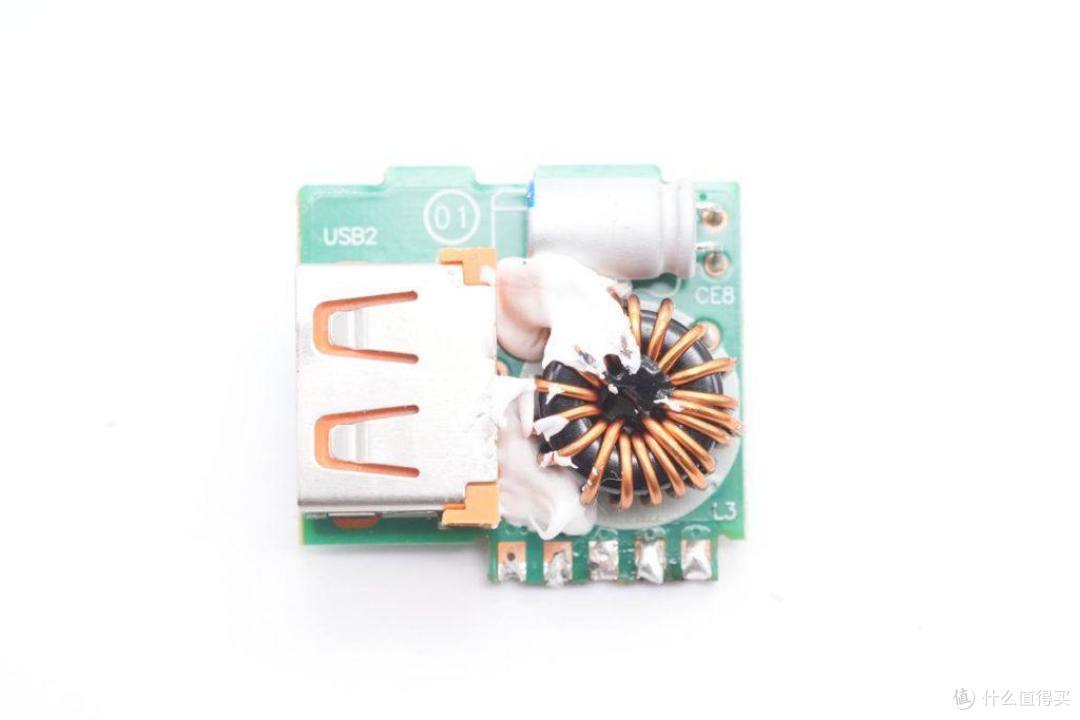

小板背面焊接USB-A母座，降压电感和滤波电容。

USB-A口的降压转换器使用智融 SW3526，是一颗内置协议功能的同步降压转换器。芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。SB-A

这款充电器内部使用三颗SW3526用于USB-C接口输出，得益于芯片的高集成度，将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，极大的简化了多口快充的电路设计。

智融 SW3526 详细规格资料。

充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

降压电感内部打胶固定，并打白色胶水用于散热。

输出滤波固态电容规格为25V 220μF。

USB-A母座采用过孔焊接固定，橙色胶芯。

用于双口输出时功率自动控制的无标单片机芯片。

全部拆解完毕，来张全家福。

充电头网拆解总结

魔栖推出的这款65W氮化镓快充，具有白橙和黑橙两种配色，采用游戏道具的空投箱设计，外观设计很有特色。充电器具有折叠插脚，体积小巧便携。充电器具备1C1A双输出接口，USB-C口支持65W输出，同时支持3.3-16V3A PPS快充，USB-A口支持30W快充输出，双口同时输出支持45+18W功率分配，满足两台设备同时充电。

充电头网通过拆解了解到，魔栖这款充电器采用华源智信HY1655E+HY903快充电源方案，均为数字智能电源芯片。内置纳微NV6134A功率芯片和威兆半导体同步整流管，固定电压输出，输出采用二次降压电路，分别使用智融SW3516H和两路SW3526进行降压输出，满足双口独立的快充输出。

充电器内部做工颇具大厂风范，共模电感外套热缩管，并焊接绝缘支架，PCB背面粘贴散热板为氮化镓功率芯片散热。初级滤波电容来自Acon中元电子，输出滤波电容来自绿宝石。充电器用料均为知名品牌，内部做工精致。
