价格屠夫,七彩虹CVN B660M GAMING PRO V20主板
性价比无疑是很多DIY玩家最为关注的,用最少的钱获得更多的性能让很多人激动兴奋,七彩虹CVN B660M GAMING PRO V20主板其配置不亚于高端主板但价格要便宜很多,仅千元的售价也让很多DIY玩家蠢蠢欲动,作为一款定位中高端的M-ATX主板,采用15+1相强化供电与55A大电流Dr.MOS,支持DDR4内存以及双散热保护M.2插槽设计,各项参数性能也达到了非常高的水准,堪称疯狂堆料的代表。
开箱:
七彩虹CVN B660M GAMING PRO V20主板作为一款M-ATX中型板其外包装体积适中,包装的正面主要印有产品的型号以及支持的CPU系列。
包装盒的背面主要印有主板的参数以及主打卖点,寒霜冷凝散热装甲、15+1相的供电方案、前置USB3.2 Gen2、PCIe 5.0 x16显卡插槽等功能都是这款主板的亮点。
七彩虹CVN B660M GAMING PRO V20主板性能详细参数如下,从规格参数看来这款主板的配置相当不错,无论是扩展插槽还是各个接口都非常丰富,给玩家提供了更多的玩法。

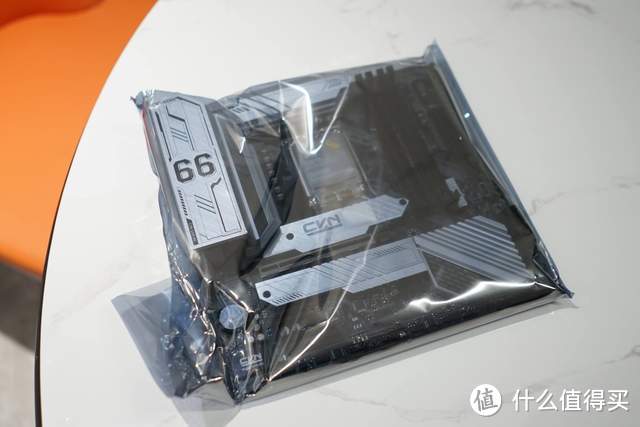

打开包装盒可以看到整块主板被泡沫包裹的非常严密,在运输途中为主板提供了全方位的保护,主板被防静电袋包裹着。
取出包装内的全部配件可以看到SATA数据线、使用手册、驱动光盘等配件。

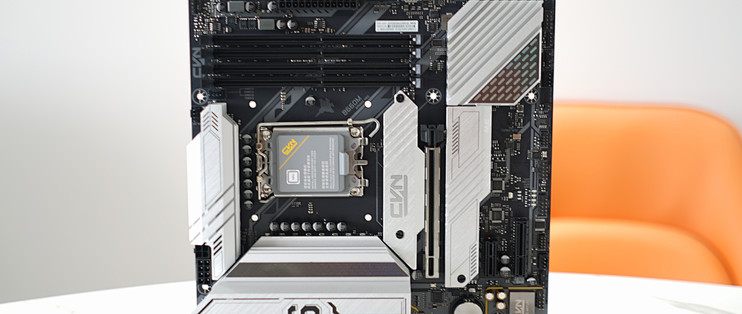

作为一块M-ATX规格主板,七彩虹CVN B660M GAMING PRO V20主板其尺寸大约是245*245的方形,PCB的表面分布了大面积的银白色的全合金散热装甲,这也是这块主板为何分量感十足的原因。
主板整体布局紧凑,散热装甲印有醒目的“66”字样,设计非常具有机甲风格,很适合电竞装机的需求,“66”字样其含义是这款主板采用了B660芯片组。
七彩虹CVN B660M GAMING PRO V20主板正面分布了1条PCIe 5.0/4.0 x16显卡插槽、4条DDR4内存槽、15+1相供电设计 、2个M.2固态接口、4个SATA固态接口。
除CPU、内存、主板接口、PCIE接口之外,其他区域都被大面积的合金金属散热装甲覆盖,在供电处、南桥以及M.2接口处都覆盖了银色的散热装甲,全新风道设计保证了足够强大散热性能。
主板背面堆料十足为主板提供了更强有力的保护,金属焊脚也不会轻易被外力导致脱落变形,相比于旗舰主板丝毫不逊色。
插槽接口:
七彩虹CVN B660M GAMING PRO V20主板提供了4个DDR4的内存插槽,可支持最大单根32GB内存,4条内存条插满最大内存容量128GB。最高内存支持频率为DDR4 4266(超频)。
散热装甲正中间是PCIe 5.0 x16插槽,峰值传输带宽可达128GB/s,目前还没有民用的PCIe 5.0产品,如果上市PCIe 5.0产品,用户不需要更换主板就可以升级了,前瞻性还是非常不错的。
12代酷睿LGA 1700插槽。
拆下主板散热装甲可以看到两个M.2插槽,上面M.2插槽支持PCIe 4.0 x4规格的M.2 SSD,下面M.2插槽支持PCIe 3.0 x4以及SATA规格的M.2 SSD。支持2242/2260/2280长度规格,值得注意的是在安装时先将散热装甲拆开。
七彩虹CVN B660M GAMING PRO V20主板采用了一体式I/O背板,分别有HDMI、DP视频接口、4个USB 2.0、USB 3.2 Gen2 Type-C接口、2.5Gbps RJ45以太网口、USB 3.2 Gen2 Type-A接口、6个3.5mm音频接口,视频输出为HDMI+DP的组合,也是目前主流的配置组合了。
供电解析:
七彩虹CVN B660M GAMING PRO V20主板供电部分采用了15+1相数字供电,每相搭配支持55A电流负载的DrMOS。使用F.C.C铁素体电感、L.R.T 8脚MOS管和来自capxon 丰宾电子的10K黑金固态电容。其中F.C.C铁素电感能降低其它元件的干扰,可支持55A电流负载的DrMOS兼顾节能、温度,15相处理器核心供电电路理论上最高可支持825A的电流,12代酷睿处理器的超频也不在话下。10K黑金固态电容能稳定滤波。
装机:
在拆除装甲的时候不要用蛮力以免将螺丝滑丝,插槽支持2242/2260/2280长度规格,本次测试使用的是致钛PC005 Active NVMe 1TB固态硬盘以及大华C970系列PCIe Gen4.0 1TB固态硬盘,安装也是没有任何难度非常简单。
内存采用的是超频利器:十铨冥神DARK Z 3600 8G*2,支持XMP2.0一键超频,XMP2.0参数为1799MHz 18-22-22-42-64 1.35V(实际频率*2)。
主板测试采用的是酷冷至尊V550 Gold全模组电源,80PLUS金牌认证,酷冷至尊V550 Gold支持Hybrid功能,开启Hybrid功能当主机电源负载低于40%时候,风扇就停止转动以除噪音。
装机完毕的效果如下图:
Bios界面:

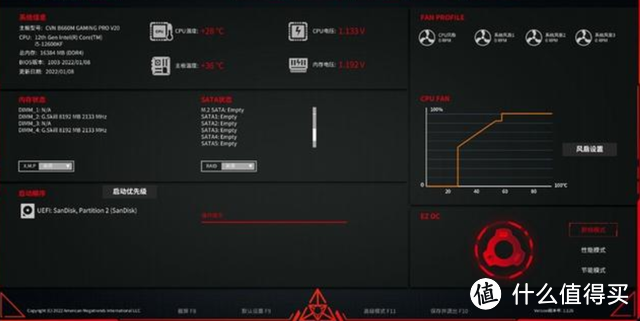

七彩虹CVN B660M GAMING PRO V20主板的BIOS界面采用了传统的红黑设计,主页可以显示设备状态,包括处理器和内存的温度、频率、电压等信息,用户还可以开启/关闭XMP、RAID等设置。
在高级内存设置中,可以对内存进行超频设置,手动更改频率、时序等。
性能测试:
测试平台:
CPU:英特尔酷睿i5-12400
主板:七彩虹CVN B660M GAMING PRO V20主板
内存:十铨冥神DARK Z 3600 8G*2
固态硬盘:大华C970 PCIe 4.0固态硬盘 1TB/致钛 PC005 Active 1TB
电源:酷冷至尊V550 Gold全模组电源
AIDA64 工具进行稳定性测试,CPU采用了酷睿i5-12400,单烤fpu跑15分钟测试了两遍没有黑屏,稳定性没有问题,七彩虹CVN B660M GAMING PRO V20主板的供电也是又稳又精准。
内存采用的十铨冥神DARK Z 3600 8G*2,3600频率进行跑分的话,读取49110MB/S,写入29580MB/S,复制48090MB/S,延迟83ns,性能提升明显,没有出现黑屏死机,主板的供电非常稳狠准。
固态硬盘的发热是影响速度的很关键因素,如何控制固态硬盘的发热问题是很多用户担忧的,七彩虹CVN B660M GAMING PRO V20主板搭载了合金散热装甲,即使高速读写状态也能有效降低固态温度,测试显示大华C970能维持在39℃长时间运行。
通过CrystalDiskMark进行读写速度测试,大华C970固态硬盘读取速度为4948MB/s,写入速度为4677MB/s,非常接近官方宣传的读写速度5000MB/s和4700MB/s。
AS SSD Benchmark针对不同大小文件读写速度,大华C970固态硬盘在AS SSD Benchmark 的读取速度为4179MB/s,写入速度为4246MB/s,速度也很稳定。
另外一块固态硬盘是致钛 PC005 Active 1TB,用CrystalDiskMark测试,连续读取速度为3516MB/s,连续写入速度为2484 MB/s,整体表现相当给力。
使用AS SSD Benchmark测试连续读取速度为2989MB/s,连续写入速度为2286/s,速度也是奥利给了。
总结:
七彩虹CVN B660M GAMING PRO V20主板千元左右的定价堪称价格屠夫,疯狂的堆料是其叫板旗舰主板的资本,供电部分为15+1相供电设计,扩展式覆盖合金马甲使得散热方面的表现不错,支持最新的显卡插槽PCIe 5.0通道协议,为后续新品适配提供了扩展性,双M.2 插槽带来了更充足的扩容,适合囊中羞涩还想要旗舰性能板子的小伙伴选购。
