华擎X300定制机箱分享

2022-12-08 18:39:40 123点赞 308收藏 213评论


自从买了华擎X300 DESKMINI就饱受困扰,CPU是5700G,原装散热不给力,换AXP90-47后风扇与机箱壳太近,风扇的风切声大到不能忍,AIDA64稳定性测试温度直接奔90度去了。超频就更别想了,然后开始四处寻找合适的机箱,老胡机箱倒是好看,但是散热限高也才46mm,不能满足要求,其它的定制机箱也有,但是能看上眼的不多。后来辗转找到几家能定制机箱的,看晒图价格质量还不错,于是有了这次的定制之旅。原来的机箱是这样的:

华擎X300定制机箱分享

测试了一系列的散热器,利民的AXP90x47,AXP120x67,猫头鹰的NH-L12s,乔斯伯的HX6200D,追风者TC-12Ls,AMD幽灵散热器,黑风岭V2等等,测试下来,下压散热器效果最好的是AXP120x67和NH-L12s,因此机箱的散热器限高就确定在70mm,在测试过程中发现,整个机箱最热的是位于顶部的供电散热,如果没有针对性散热,烤机很就快100度以上了,因此需要针对性的增加风扇,结合散热器高度以及还想保留的2.5硬盘位,再考虑机箱面板3mm 的厚度,整个机箱的厚度确定为100mm,机箱顶部宽度可以安装9225的风扇,机箱高度为主板高度加上顶部风扇,确定为178mm,宽度上由于主板2侧都有外置接口,因此宽度限定在156mm。

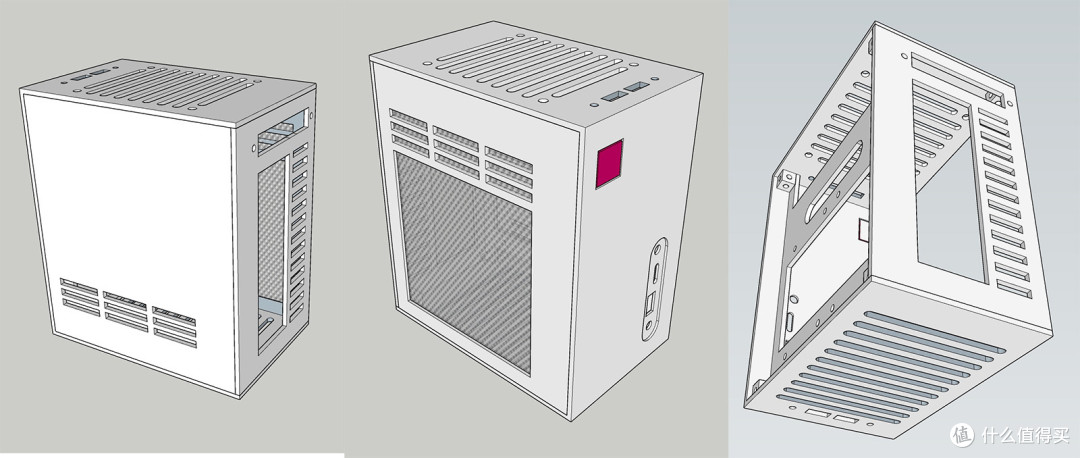

一开始的概念方案是这样的,纯白色,USB口向上,天线在尾部,中间设置主板安装的背板,机箱面板采用六面螺母连接,2.5硬盘固定在主板背板上

华擎X300定制机箱分享

后来再和加工厂交流过程中,看到他们定制的墨绿色机箱很好看,就修改了开孔的方式,更换了颜色。靠近年底加工厂很忙,下单后等待了一个半月才完成,趁着还没加工,中间调整和修改了很多制作的细节,才最终确定了方案。本以为已经考虑的比较周到了,收到了成品才发觉还有各种各样的小问题。话不多说了下面图片为主

卖家寄来的箱子是这样的,很朴实的大箱子,里面用泡棉包裹着定制机箱面板配件,里面包裹的很紧,面板之间都有塑料布分隔,收到完好无损,全部的配件都在这里了,由于我有很多备用螺丝,除了机箱安装螺丝,就没再要其他螺丝,为了防止前面板开孔尺寸量的不准,因此正面开孔单独做了小片,开关按钮也做了备用的,结果商家又给加了倍。

华擎X300定制机箱分享

安装完的效果是这样滴:颜色不一样是因为光线不同

华擎X300定制机箱分享

华擎X300定制机箱分享

华擎X300定制机箱分享

华擎X300定制机箱分享

华擎X300定制机箱分享

一些细节图片,加工和氧化的质量还是不错的

华擎X300定制机箱分享

华擎X300定制机箱分享

华擎X300定制机箱分享

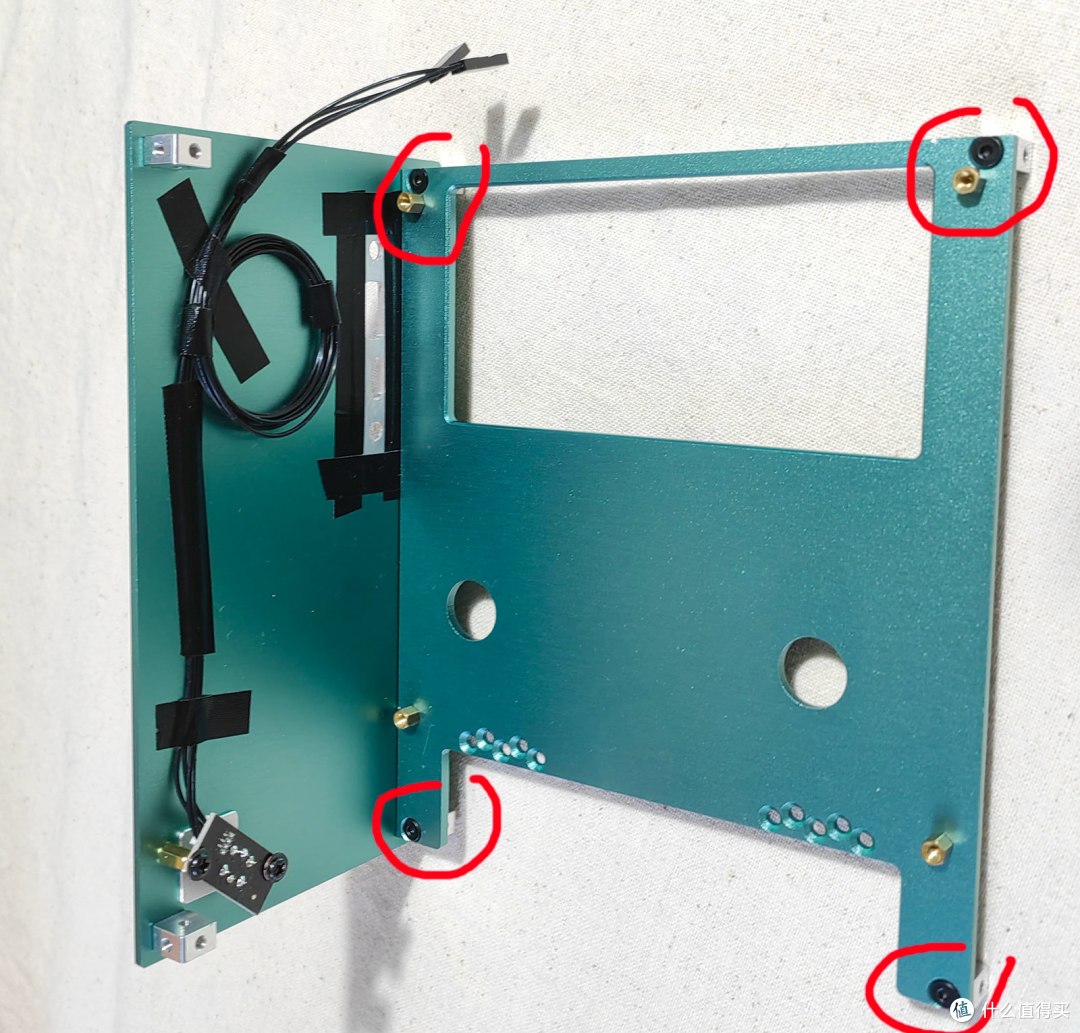

安装过程 一些照片安装过程 一些照片

华擎X300定制机箱分享

华擎X300定制机箱分享

华擎X300定制机箱分享

华擎X300定制机箱分享

尺寸大小的对比,和原来的机箱尺寸大小的对比,和原来的机箱

和海天耗油和海天耗油

下面是测试环节了,系统默认的没啥好测的,直接测试超频后的吧,CPU主频超频到4200,GPU主频超到2350,其实2400也行,就是散热有点顶不住,内存淘到一对科赋的16Gx2内存,新CJR颗粒的,可以上到4000 CL19,因此下面散热对比都是在超频状态,风扇调成静音模式测试的,虽然环境温度低了几度,但是还是看出增加的供电散热附近的风扇的作用,双烤下供电温度不再超过100度了,此时CPU VDD功耗能稳定在140w左右,不会因过热而降频。下面是测试环节了,系统默认的没啥好测的,直接测试超频后的吧,CPU主频超频到4200,GPU主频超到2350,其实2400也行,就是散热有点顶不住,内存淘到一对科赋的16Gx2内存,新CJR颗粒的,可以上到4000 CL19,因此下面散热对比都是在超频状态,风扇调成静音模式测试的,虽然环境温度低了几度,但是还是看出增加的供电散热附近的风扇的作用,双烤下供电温度不再超过100度了,此时CPU VDD功耗能稳定在140w左右,不会因过热而降频。

频后的效能提高还是挺明显的,数据对比在下面,有兴趣的自己看吧。频后的效能提高还是挺明显的,数据对比在下面,有兴趣的自己看吧。

华擎X300定制机箱分享

华擎X300定制机箱分享

华擎X300定制机箱分享

总结环节,总体还是挺满意的,机箱喷砂氧化的效果很好,机箱加工精度也很OK,整机超频运行也保证了稳定。不过小地方还是有多处失误的,机箱的厚度算错,造成了NH-L12s无法安装比较遗憾,厚度应该再增加3-5mm,后IO挡板位置也留低了2mm,裁剪了才装上,另外前IO挡片厚度做错了,主板安装后有点顶前面板,造成了前面板和侧板中间的缝不均匀。这些只能期待下次再定制的时候改正了。
