(不想看介绍的可以直接跳到后面看图片)话说上次为了华擎denkmini x300主板定制了一个机箱(华擎X300定制机箱分享),没想到很多人感兴趣,其中就有一部分使用b660主板的朋友。W01机箱设计之初没有考虑这部分需求,后来才临时买了b660的stx主板进行适配,因此兼容性有点小问题。
有了主板,就有了折腾的动力,b660主板的布局和x300有些差别,cpu位置偏左,M2 ssd位置在下测内存在右侧,主板芯片组靠近M2的位置,没有配散热片,供电模块挤在CPU插座和后背板IO中间,只给了一个小小的散热片,实际测试供电巨热,动不动就80多度,原配的机箱和x300是一样的,高度只能勉强上利民的axp90x47,风扇风切声明显,不太合用。

放入W01机箱的进行测试,CPU一开始选择的是12600K,为的是内存支持4000mhz效能好些,但是太热了,后来换了13400,内存能上3600,基本堪用,但是AIDA64烤机很快就降频了,看系统信息,CPU温度还好,供电温度很快就上80度,然后降频,因此散热片不给力是大问题,因此首先要解决的是散热片问题,由于供电位置不好,缺乏空间,结合使用的axp120x67散热器,勉强找出了一个散热片空间。但是满淘宝都没有给定制的,最后还是麻烦机箱加工厂给切割了一下,尺寸卡的比较精准,实际测试基本上能坚持到10分钟了。
对比原来的散热片规模实在太小了对比原来的散热片规模实在太小了
更换后的散热片完美适配AXP120x67更换后的散热片完美适配AXP120x67
散热片喷漆后太黑了,强行调亮后照片不太清晰,凑合看吧
芯片组散热片安装效果芯片组散热片安装效果
由于供电位置的问题,W01机箱顶部风扇作用降低,因此尝试取消顶部风扇减少高度,同时减少背板来减小机箱厚度。考虑到2.5英寸硬盘量大价格便宜,因此保留了原有的双硬盘位置。各个方向压缩的比较极限,实际完成尺寸为155.5x148x99mm(LxHxW)。
高度示意,实际风扇空间还是挺宽裕的高度示意,实际风扇空间还是挺宽裕的
下面是秀图时间
机箱可以立放,开机按钮改为上部,机箱加大开孔面积以保证通风效果,内部设置了防尘网机箱可以立放,开机按钮改为上部,机箱加大开孔面积以保证通风效果,内部设置了防尘网
这个墨绿色比上次氧化的重了些,原来不太适应,看久了觉得还挺耐看的。
主板面侧板下部预留了usb扩展孔,也可以用于安装RGB控制器主板面侧板下部预留了usb扩展孔,也可以用于安装RGB控制器
背面为了兼容性,还是整体预留了主板背板位置,wifi天线座设在散热孔下面背面为了兼容性,还是整体预留了主板背板位置,wifi天线座设在散热孔下面
机箱也可以横放,因此各个侧板没有留脚垫的安装孔位,脚垫用3M胶固定机箱也可以横放,因此各个侧板没有留脚垫的安装孔位,脚垫用3M胶固定
机箱这面侧板留了音箱的开孔机箱这面侧板留了音箱的开孔
另一个角度另一个角度
这是机箱背后音箱的位置,也可以看到机箱内部的结构,中间银色是主板芯片组的散热片这是机箱背后音箱的位置,也可以看到机箱内部的结构,中间银色是主板芯片组的散热片
CPU散热器用的是axp120x67,安装后离机箱面板有2-3mm空间,以防止风切声,位置可以正对散热开孔,并可以安装防尘网CPU散热器用的是axp120x67,安装后离机箱面板有2-3mm空间,以防止风切声,位置可以正对散热开孔,并可以安装防尘网
里面实际是这样的,1mm厚的钢网,可惜找不到可以定制尺寸的里面实际是这样的,1mm厚的钢网,可惜找不到可以定制尺寸的
机箱第二个颜色是灰色,搭配黑色挡片,这个试装的是X300主板,由于主板上接口位置不同,因此侧板需要换位安装机箱第二个颜色是灰色,搭配黑色挡片,这个试装的是X300主板,由于主板上接口位置不同,因此侧板需要换位安装
背面看的更明显一些背面看的更明显一些
X300主板也能实现散热器正对散热孔位X300主板也能实现散热器正对散热孔位
由于供电散热片位置的原因,X300主板横放更合适一些由于供电散热片位置的原因,X300主板横放更合适一些

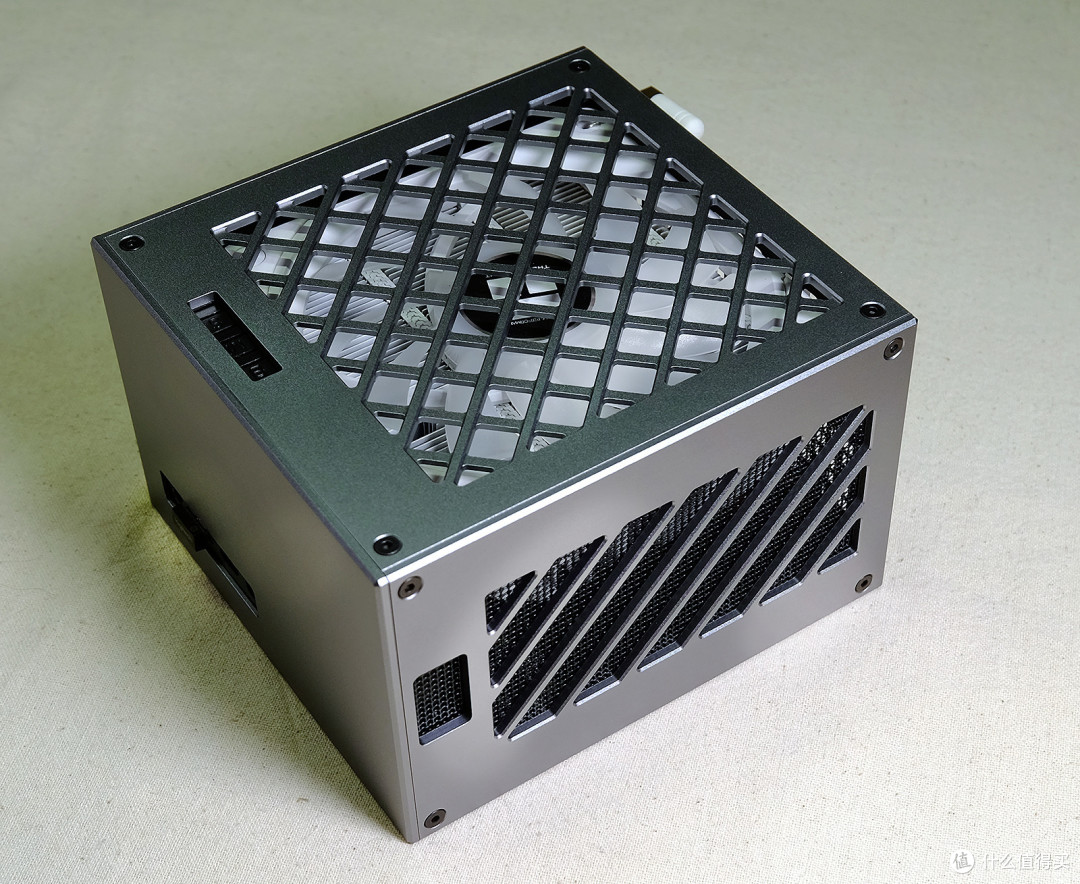

另一个角度另一个角度
这个试装的是RGB控制器,可以用来实现RGB效果这个试装的是RGB控制器,可以用来实现RGB效果
RGB来啦!RGB来啦!
还有一个机箱颜色是黑色还有一个机箱颜色是黑色
没有主板安装了,空箱的效果没有主板安装了,空箱的效果
按钮和挡片及防尘网用的浅色按钮和挡片及防尘网用的浅色
黑色中有点变化,避免太沉闷黑色中有点变化,避免太沉闷
防尘网是浅灰色防尘网是浅灰色

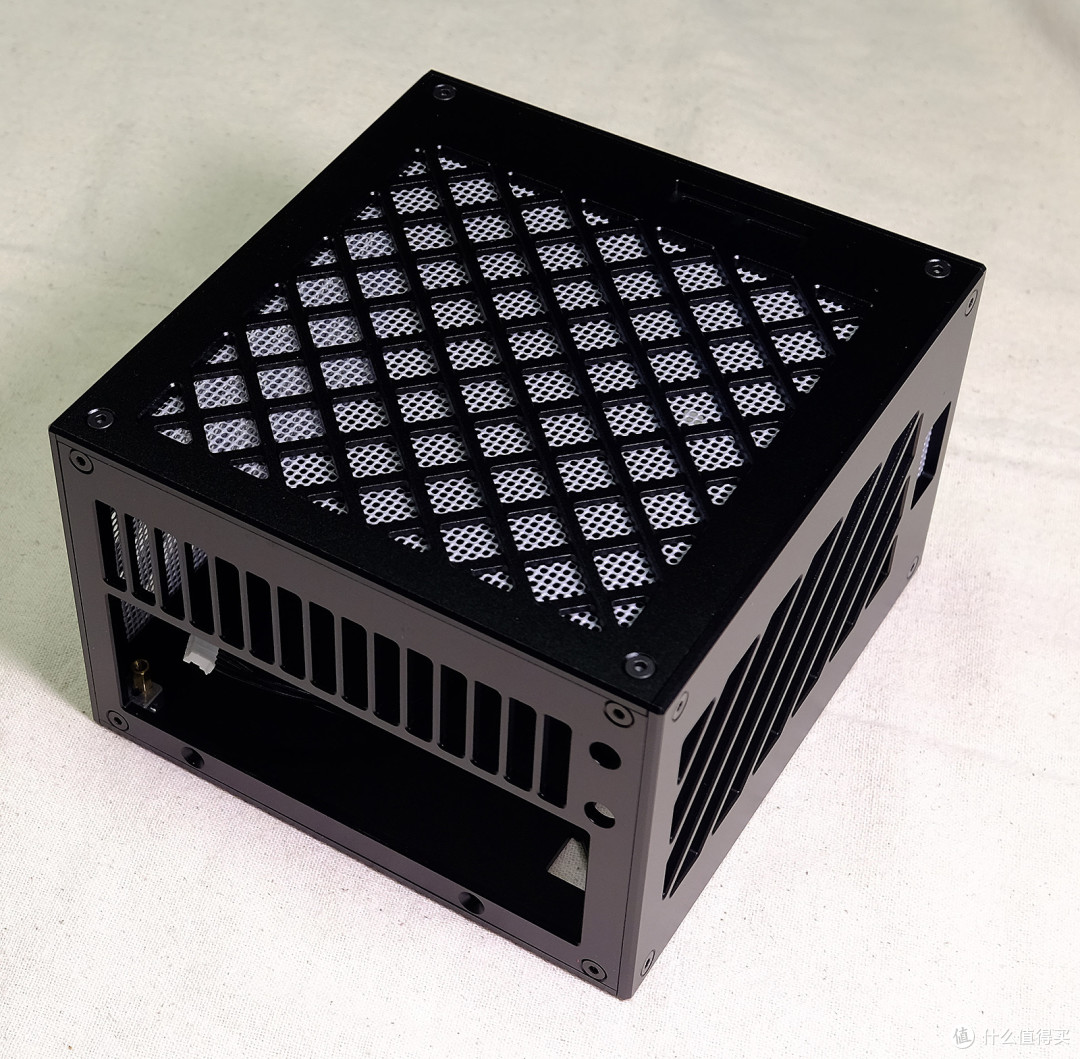

螺丝和机箱颜色一致比较隐蔽螺丝和机箱颜色一致比较隐蔽
和原装机箱的对比,胖一些,矮一些和原装机箱的对比,胖一些,矮一些
横放效果也不错横放效果也不错
下面的是一些细节的照片,机箱是cnc加工中心加工,精度能达到0.01mm,还是挺精致的
这是网站最近特火的4090风扇,可以完美安装,就是高了1mm,高速时风切声比较大这是网站最近特火的4090风扇,可以完美安装,就是高了1mm,高速时风切声比较大
激光镭雕的开关按钮激光镭雕的开关按钮
安装RGB控制器效果安装RGB控制器效果
前置IO开孔,终于精准了前置IO开孔,终于精准了
面板安装usb模块的效果面板安装usb模块的效果

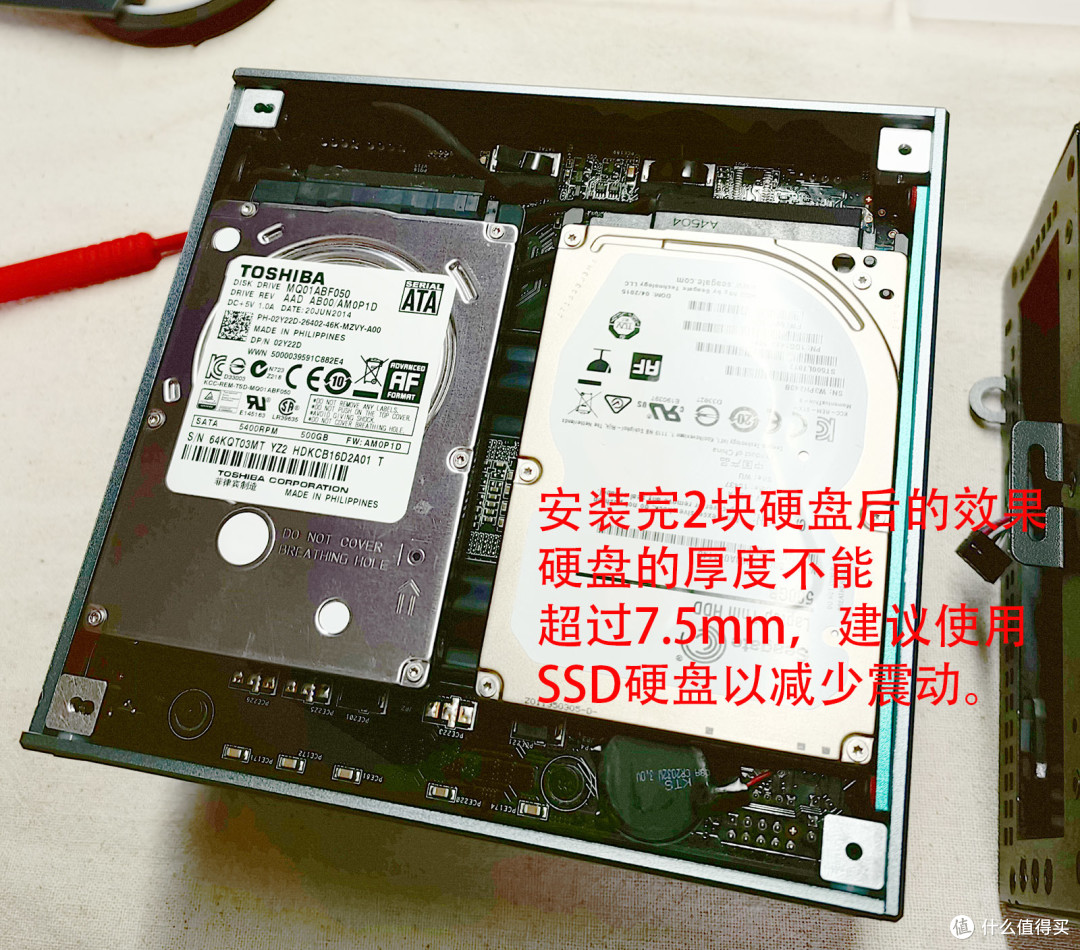

双硬盘安装后基本塞的满满的了,硬盘上可以贴薄的导热硅脂利用机箱侧板散热双硬盘安装后基本塞的满满的了,硬盘上可以贴薄的导热硅脂利用机箱侧板散热
最后看看和24寸显示器的对比,还是很小巧的最后看看和24寸显示器的对比,还是很小巧的
由于x300安装5700g的哪个已经送人了,新装的CPU配的是4750g,就不做对比测试了,实际散热效果比W01机箱略差,但比原来机箱还是强多了,B站有安装视频,可供参考!
