国产频率综合器/频率源模块测评：APUL系列与APHF系列差异对比

以下是基于“安铂克国产频率源模块测评”对APUL系列与APHF系列两款频率综合器产品的对比分析：

APHF系列捷变频频率综合器：https://www.anapico.net.cn/product-item-25.html

APUL系列频率综合器：https://www.anapico.net.cn/product-item-26.html

1. 产品定位与应用场景

- APUL系列5GHz至10GHz极低相位噪声频率综合器

APUL系列主打极低相位噪声及高频谱纯度，定位于专业台式微波信号源的模块级产品。它适合高质量射频信号需求且预算有限的用户，广泛应用于通信测试、科研仪器及信号生成等场合。

- APHF系列300ns捷变频频率综合器模块40GHz

APHF系列强调超高速捷变频特性，跳频速度快达300ns，频率覆盖1.25GHz~40GHz，适合对频率切换时间要求极高的雷达、电子战及动态频谱管理系统。

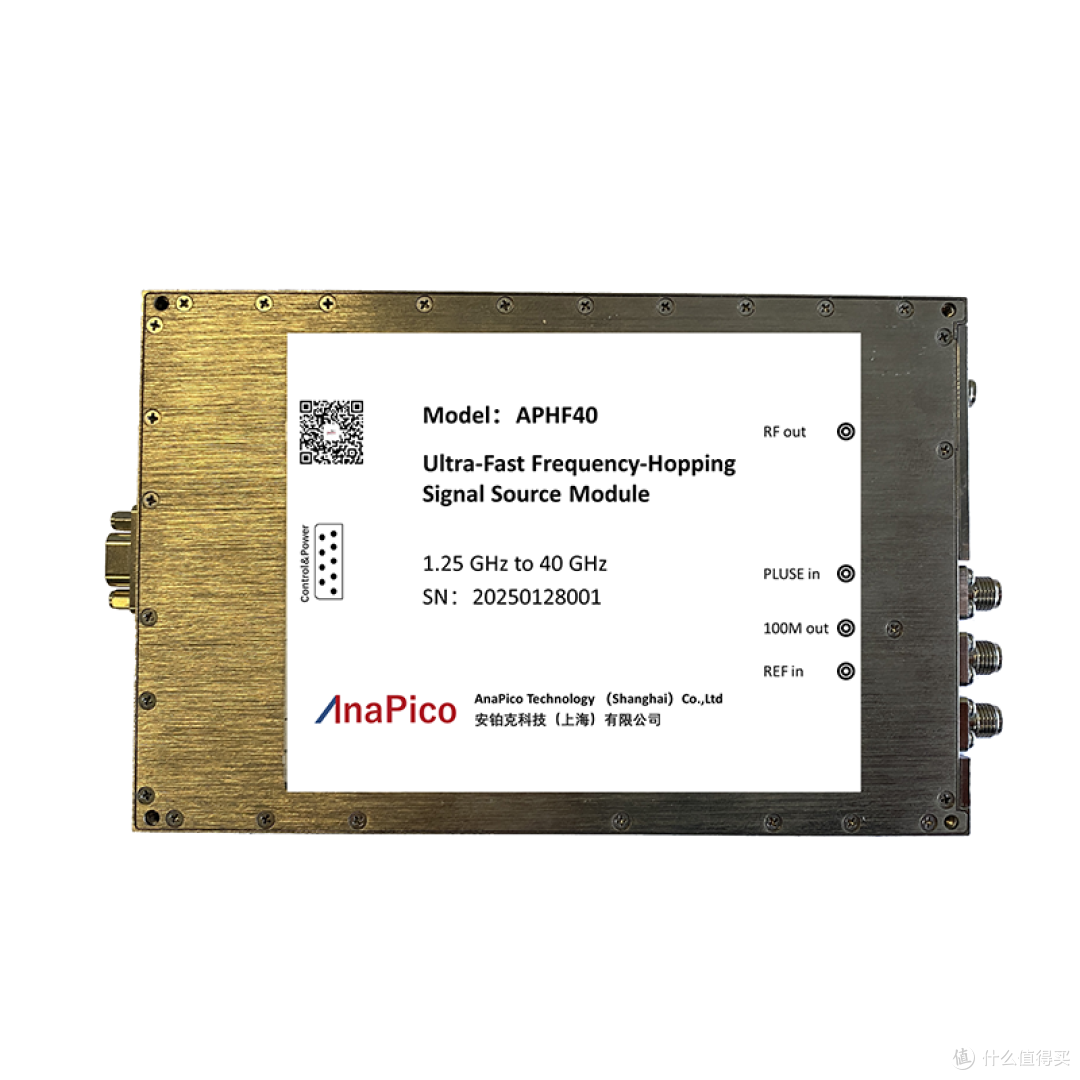

APHF40捷变频频率综合器

2. 频率覆盖范围

- APUL系列5GHz至10GHz极低相位噪声频率综合器

提供5GHz~9.5GHz和5.5GHz~10GHz两个型号，频率分辨率高达0.1Hz，适合中高频段的连续频率输出。

- APHF系列300ns捷变频频率综合器模块40GHz

具备极宽的频率范围1.25GHz~20/40GHz，覆盖从微波到毫米波边缘，适用范围更广，特别是需要极快频率跳变的应用。

3. 相位噪声性能

- APUL系列5GHz至10GHz极低相位噪声频率综合器

以极低相位噪声见长，配备YIG架构，拥有优异的频谱纯度，100MHz高稳时钟输出的相位噪声低至≤-135dBc/Hz@100Hz，适合对信号质量极其敏感的应用。

- APHF系列300ns捷变频频率综合器模块40GHz

虽侧重于跳频速度，但相位噪声也性能优异，例如10GHz频率偏移1kHz时噪声可达-110dBc/Hz，满足多数高性能雷达和电子战需求。

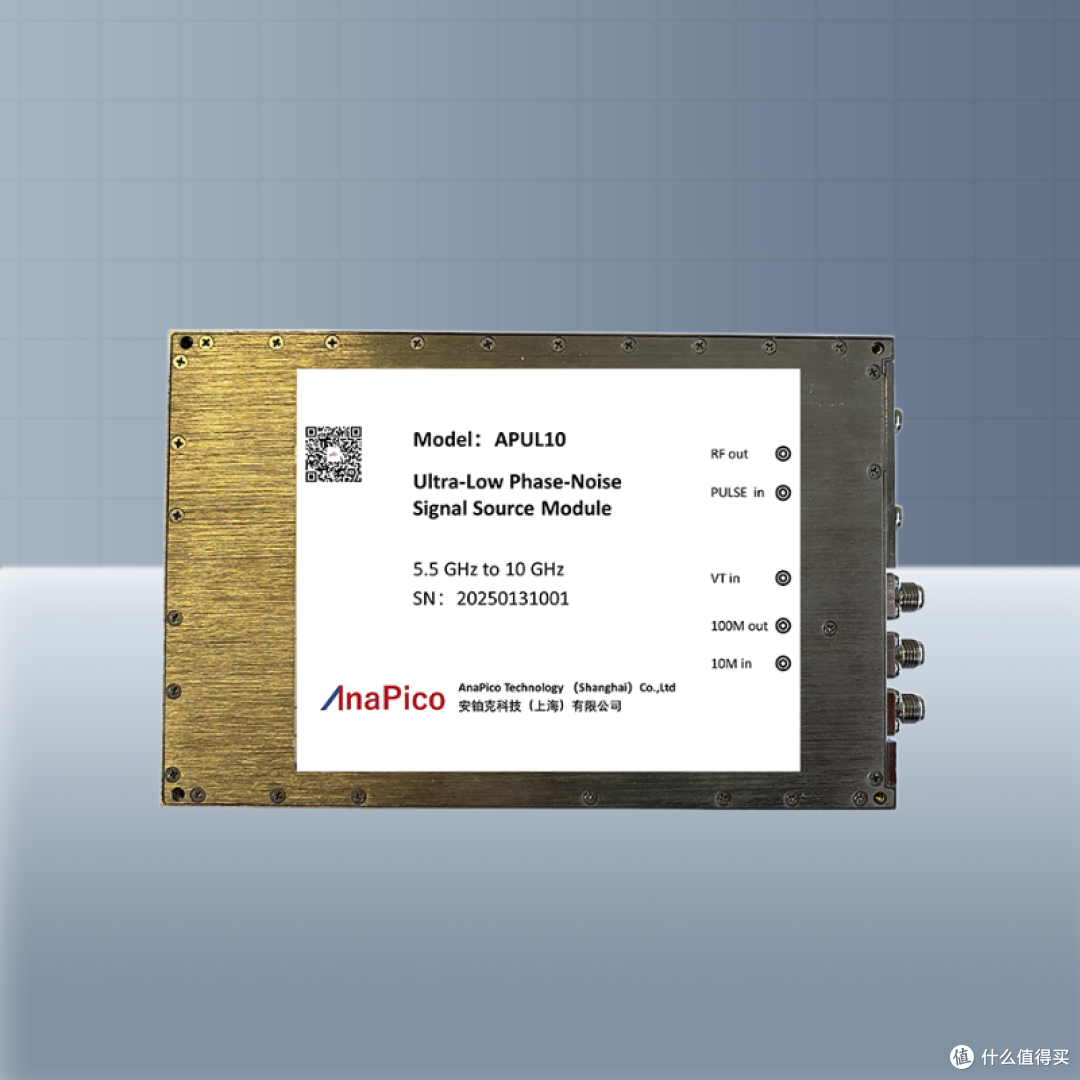

APUL0频率综合器模块

4. 功率输出与动态范围

- APUL系列5GHz至10GHz极低相位噪声频率综合器

输出功率动态范围大，最大可达-40dBm至+25dBm，功率准确度较高（≤±0.5dB），适合多样化信号输出需求。

- APHF系列300ns捷变频频率综合器模块40GHz

功率输出参数未明确提及，但重点在于频率跳变速度和稳定性，满足快捷频率切换场景。

5. 控制接口与集成度

- APUL系列5GHz至10GHz极低相位噪声频率综合器

采用USB和LAN接口控制，集成度高且体积小巧，便于嵌入多种系统。支持内外调制源的脉冲调制，最小脉宽30ns，且开放YIG VT端口供用户自定义控制。

- APHF系列300ns捷变频频率综合器模块40GHz

模块尺寸仅146×95×18mm，极其紧凑，便于嵌入高性能且空间有限的系统中，满足高速信号跳变的控制需求。

6. 特色功能

- APUL系列5GHz至10GHz极低相位噪声频率综合器

特色是极低相位噪声与高频谱纯度、高稳100MHz时钟输出，以及脉冲调制功能，适合高精度信号源需求场景。

- APHF系列300ns捷变频频率综合器模块40GHz

特色为极宽频率范围及超高速捷变频能力，能在300ns内完成任意频点跳频，特别适合雷达、电子对抗等动态频谱应用。

---

总结

| 特性 | APUL系列 | APHF系列 |

|------------|-----------------------------------------|-------------------------------------------|

| 定位 | 极低相位噪声、高纯度专业台式信号模块 | 宽带超高速捷变频紧凑型频率综合器 |

| 频率范围 | 5~9.5GHz / 5.5~10GHz | 1.25~20GHz/40GHz |

| 相位噪声 | 相位噪声≤-135dBc/Hz@100Hz | 10GHz频偏1kHz噪声约-110dBc/Hz |

| 输出功率 | -40dBm~+25dBm，功率准确度≤±0.5dB | >+10dBm |

| 跳频速度 | / | 300ns超高速任意频率跳变 |

| 控制接口 | USB / LAN，支持脉冲调制及YIG电压调谐端口 | 体积小，便于集成，高速跳频控制 |

| 典型应用 | 高质量信号测试与生成、高精度时钟源 | 雷达、电子战、高速动态频谱管理 |

| 体积小巧 | 是 | 是 |

| 性价比 | 高 | 高，针对跳频速度关键应用 |

总体来看，若您的应用侧重于输出信号的相位噪声及频谱纯度，且频率范围集中在5GHz以上，APUL系列更为合适；而如果您的系统需要在极宽的频率范围内实现毫秒级以下的超高速跳频，则APHF系列则更有优势。两者均为安铂克科技自主研发，具备国产高端频率源模块的代表性。
