10.8L 便携小钢炮，七彩虹 CVN B850I + 闪鳞 S400 Pro 装机

前言

今天装一台便携ITX小钢炮，选用了闪鳞 S400 Pro 白色机箱，机箱自带提手，尺寸为340 mm × 155 mm × 205 mm，10.8L，采用MESH透气侧板，有效打造高效气流通道，极速驱走内部积热，大幅增强散热效能，硬件兼容方面，CPU散热器限高67mm，显卡限长337mm，厚度支持到3槽，支持SFX/SFX-L规格电源，机箱顶部支持安装2把12015薄扇。此次平台为R7 9700X + B850 + RTX 5070 Ti，主板选用了七彩虹 CVN B850I GAMING FROZEN V14，采用白色PCB，做工用料都不错，内存搭配使用了ZADAK SPARK RGB DDR5 6800 16GB × 2，显卡为影驰 GeForce RTX 5070 Ti 金属大师白金版 OC，适合白色主题装机，散热方面选择了风冷方案，选用了ID-COOLING IS-67-XT WHITE，电源是Almordor SFX 850W，自带原生PCI-E 5.0接口，带有5年质保服务。

配置清单：
处理器：AMD 锐龙 7 9700X
主板：七彩虹 CVN B850I GAMING FROZEN V14
内存：ZADAK SPARK RGB DDR5 6800 16GB × 2
显卡：影驰 GeForce RTX 5070 Ti 金属大师白金版 OC
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：ID-COOLING IS-67-XT WHITE
风扇：ID-COOLING TF-12015-W × 2
电源：Almordor SFX 850W
机箱：闪鳞 S400 Pro 白色

整机展示

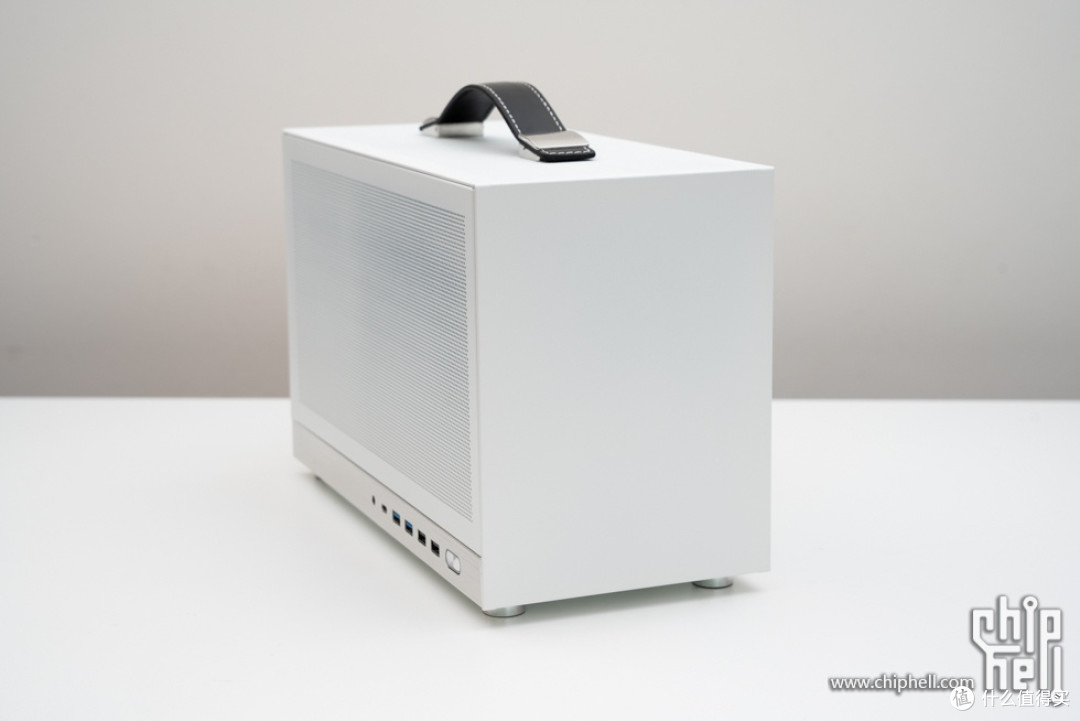

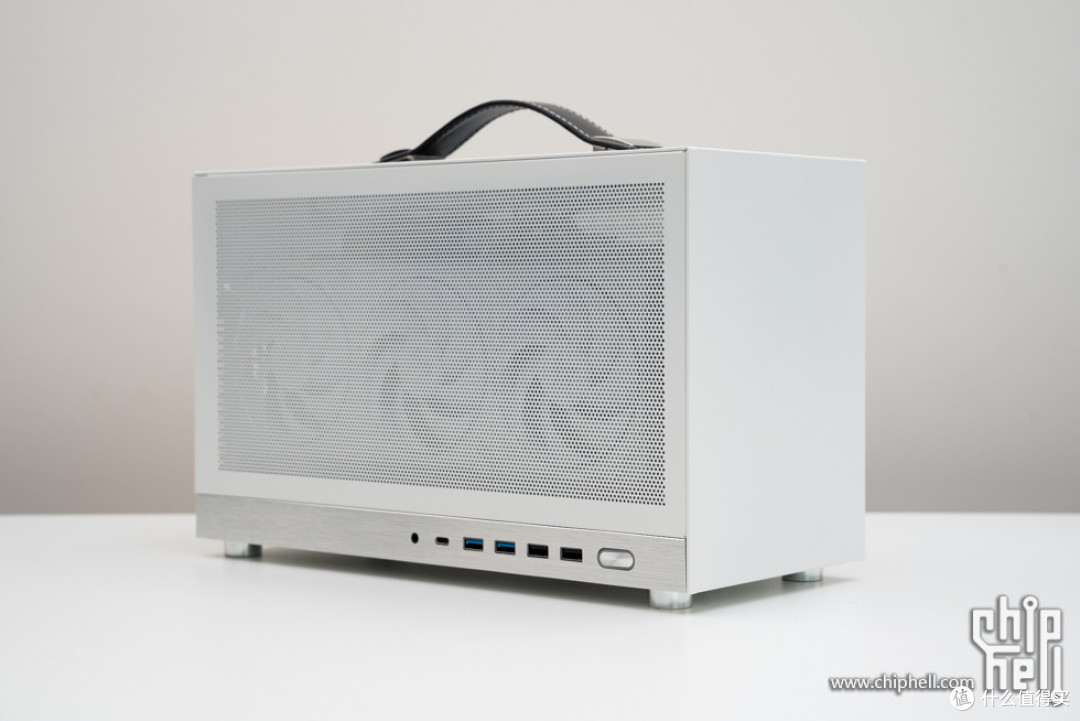

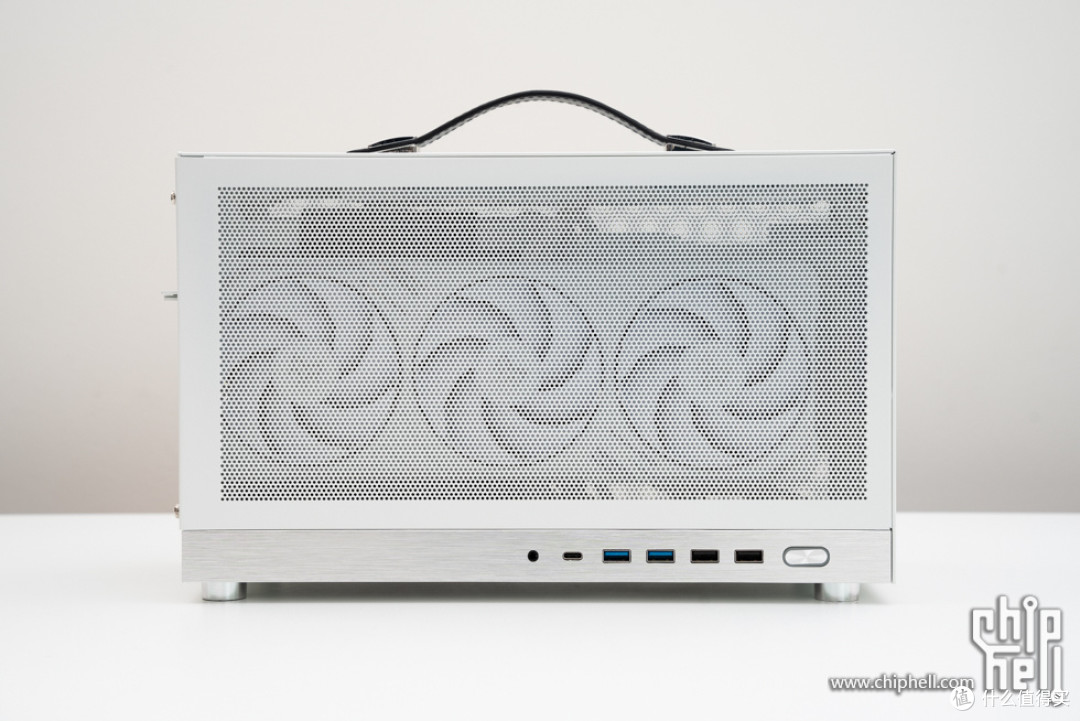

机箱正面。

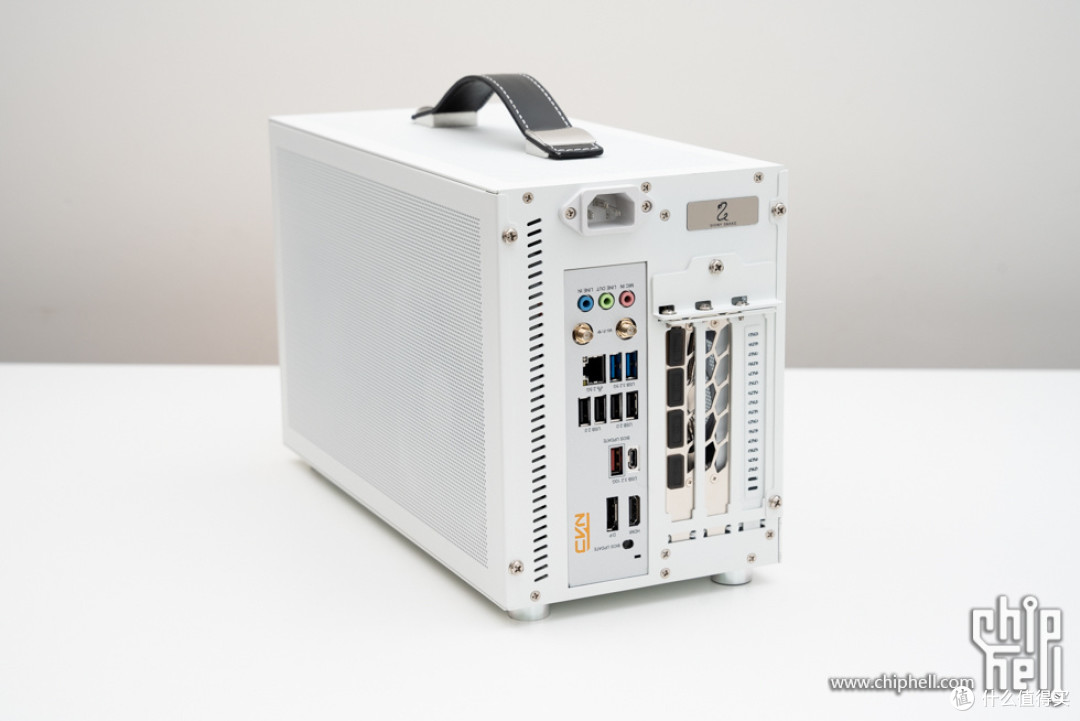

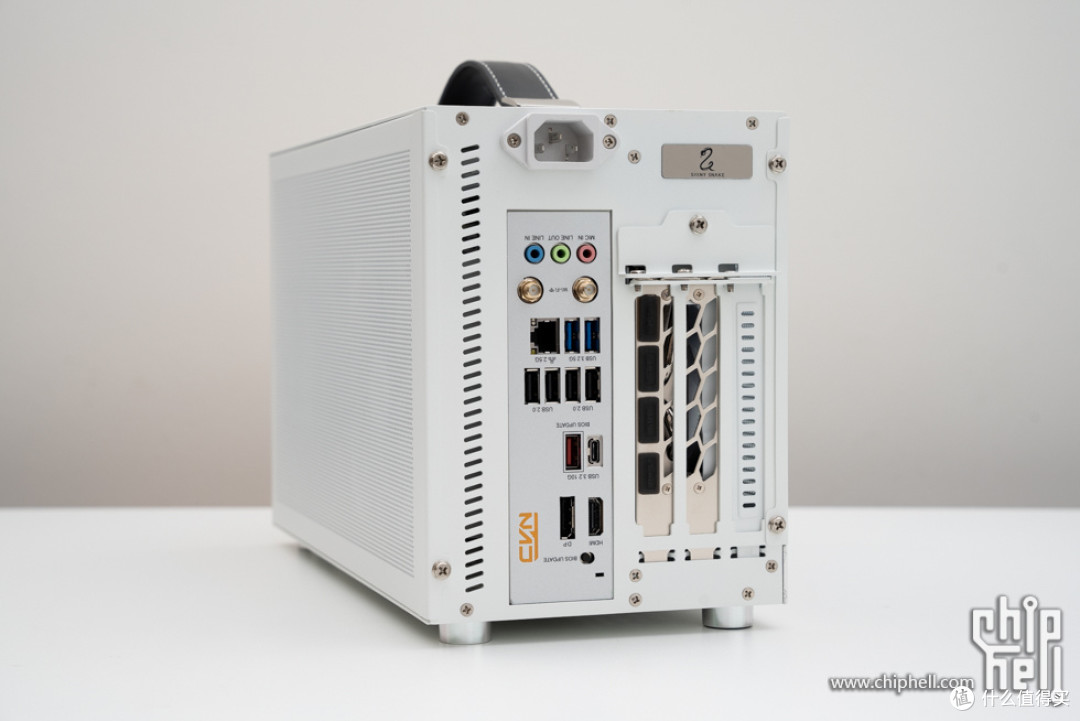

机箱背面，标准的A4结构。

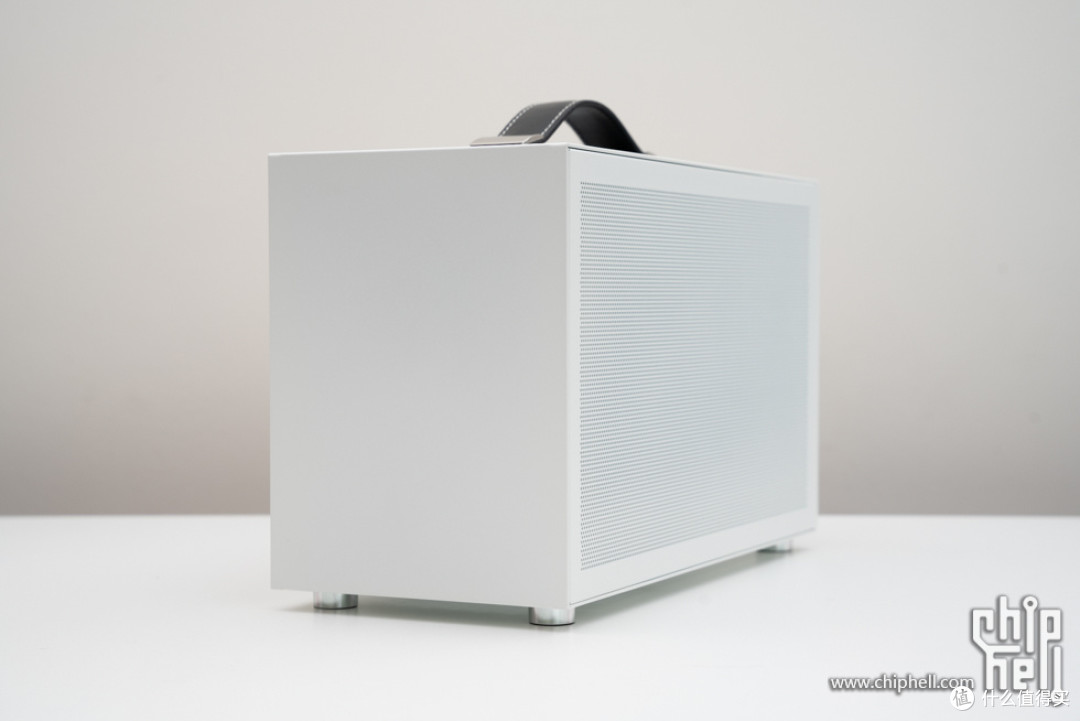

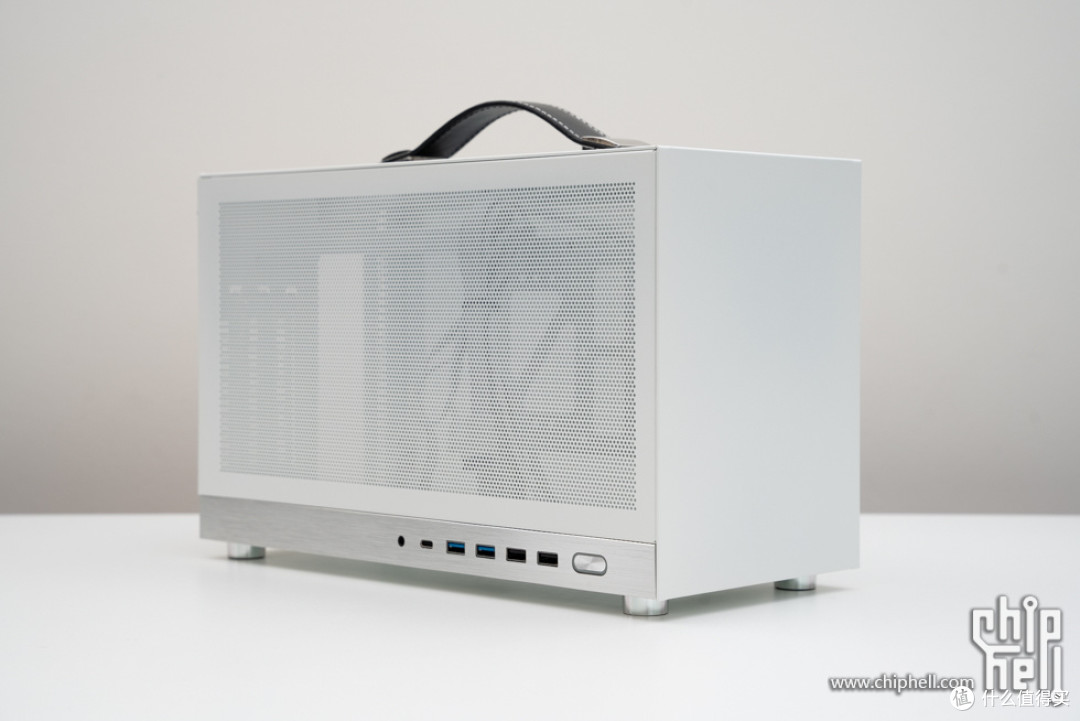

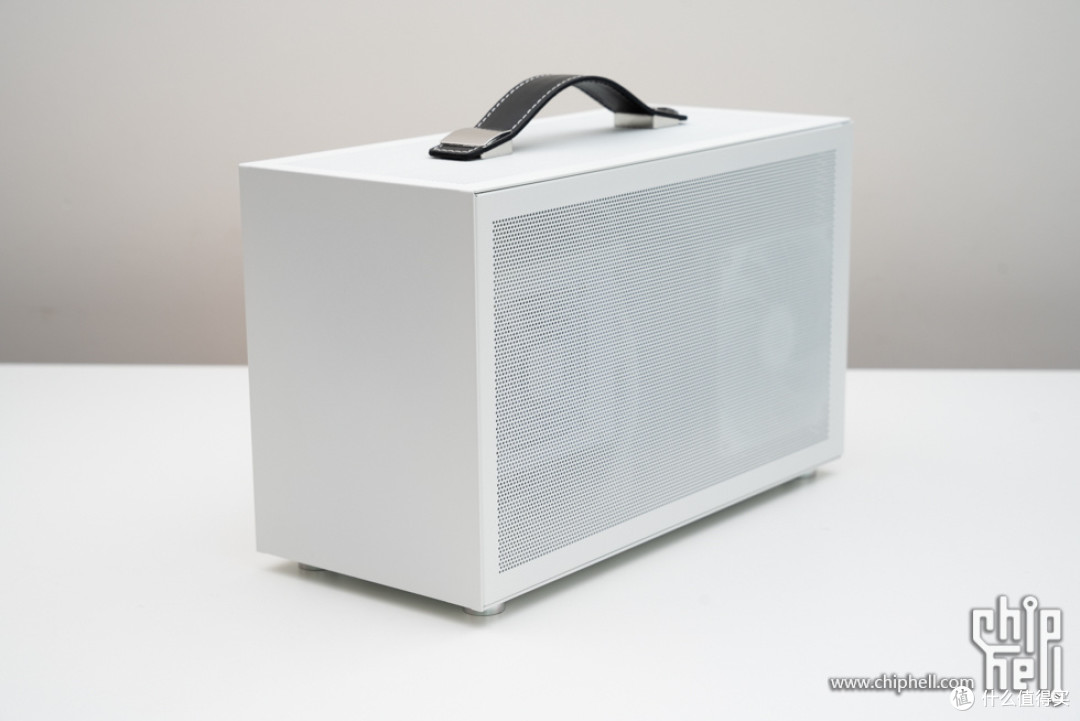

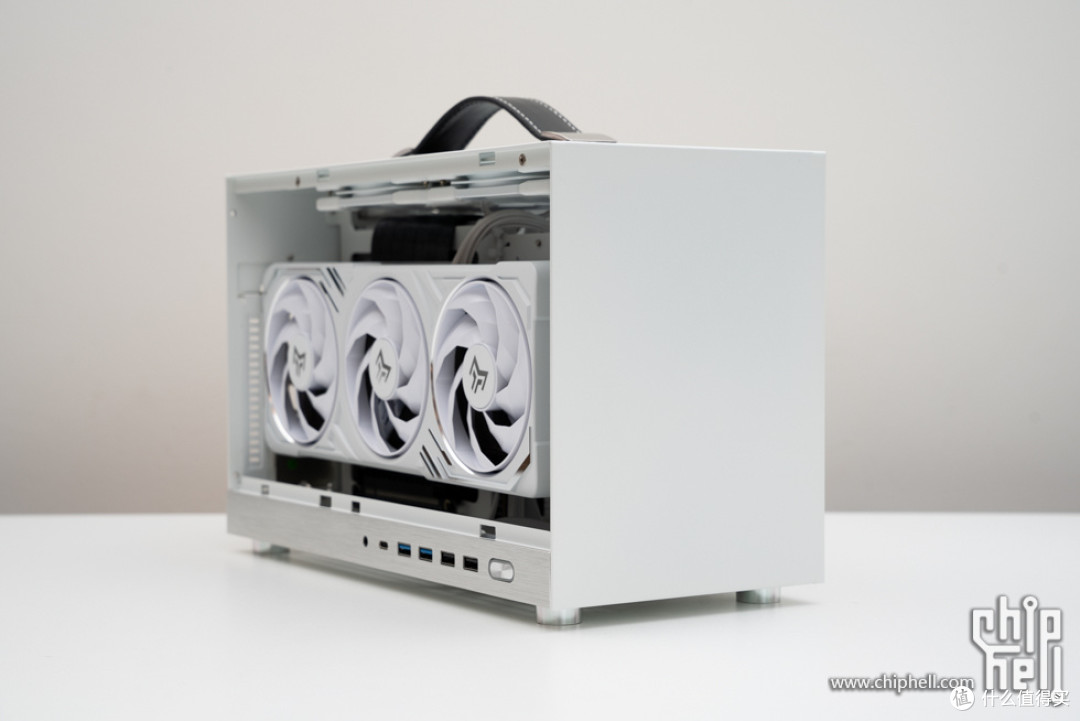

45°视角。

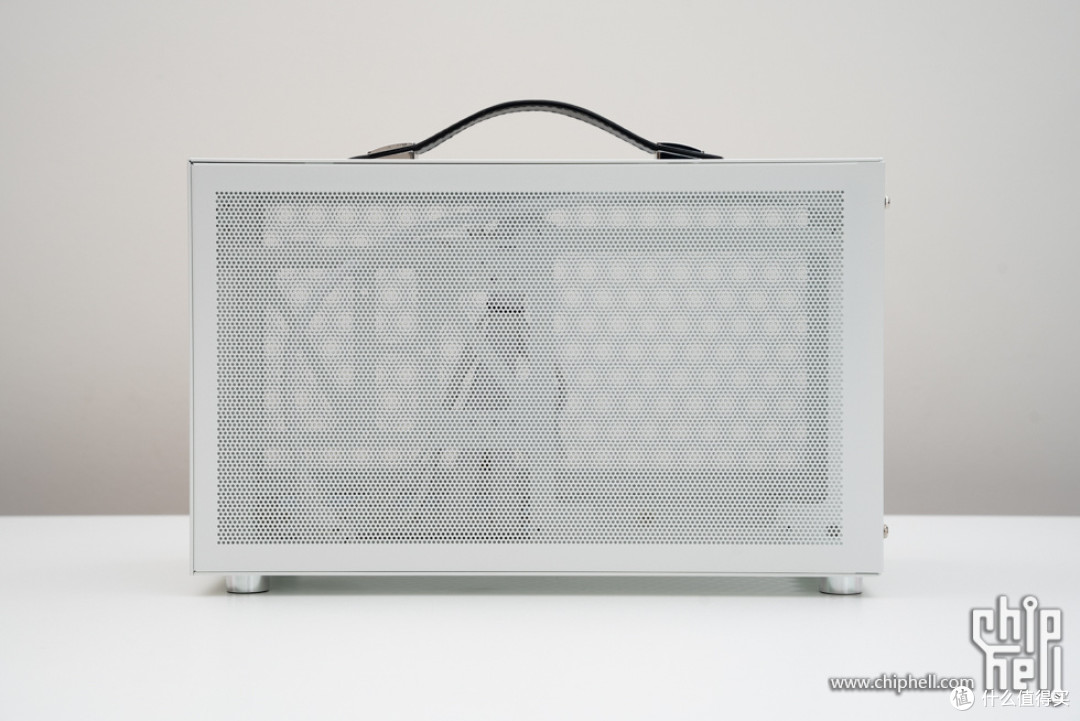

MESH冲网侧板。

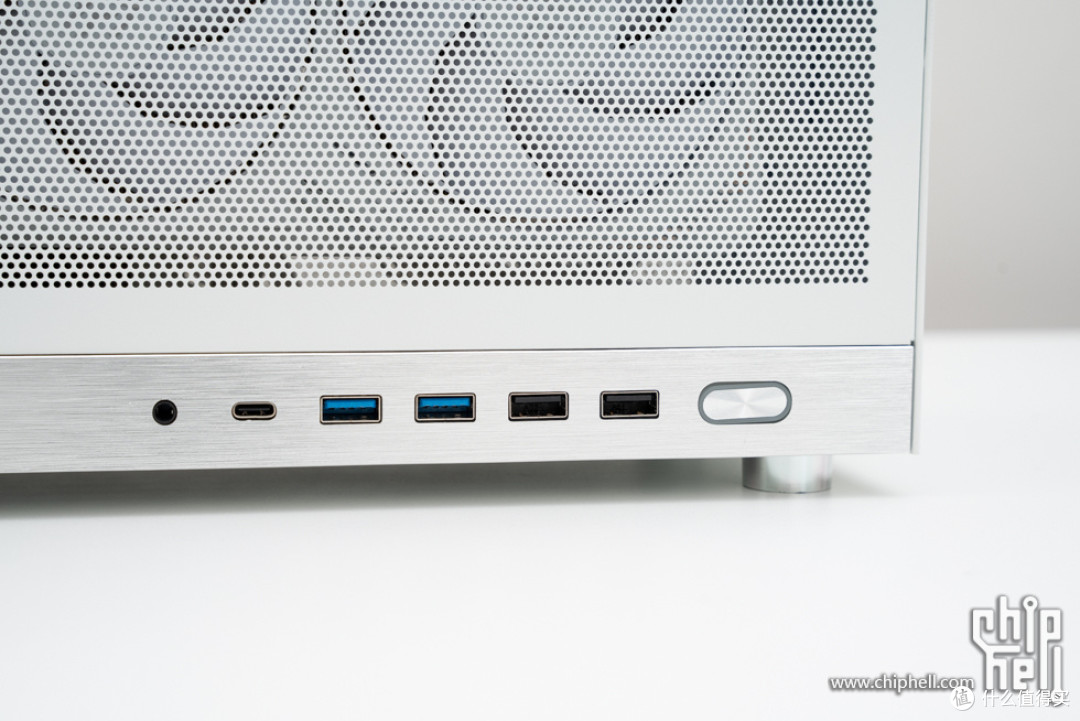

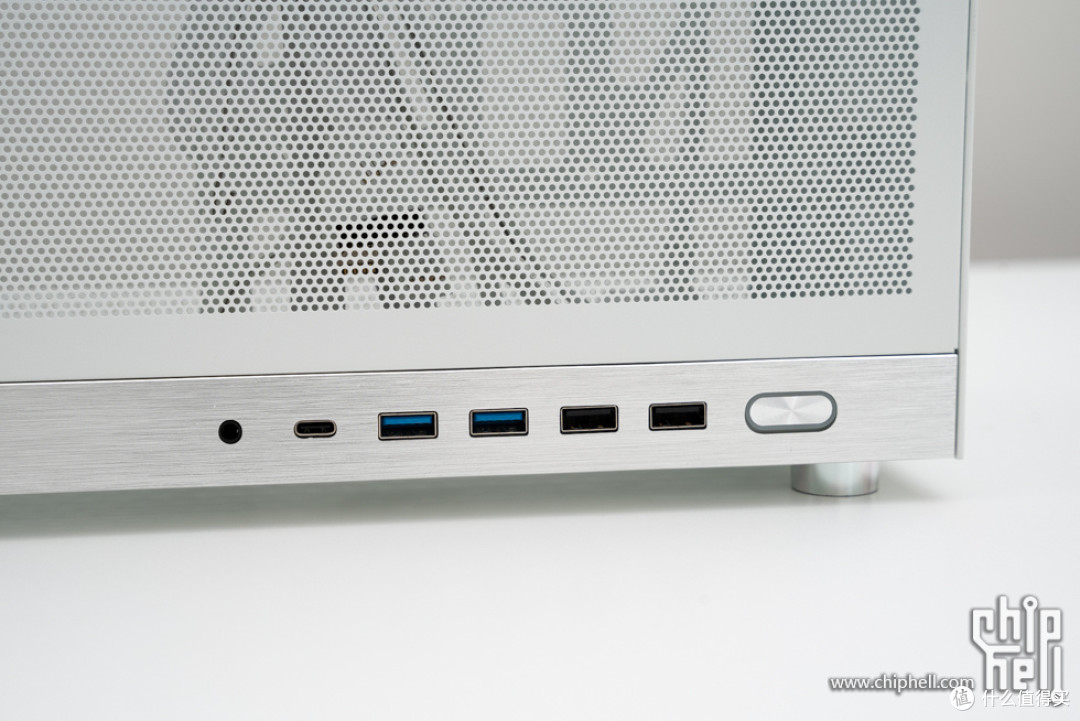

前面板没有多余装饰，细节展示。

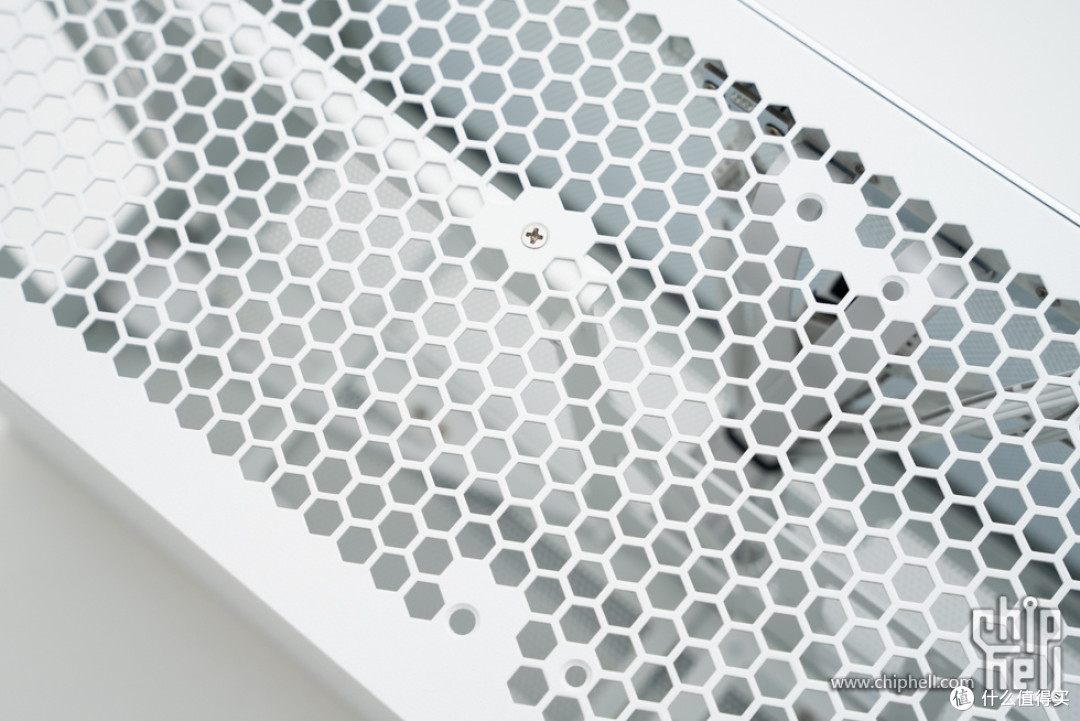

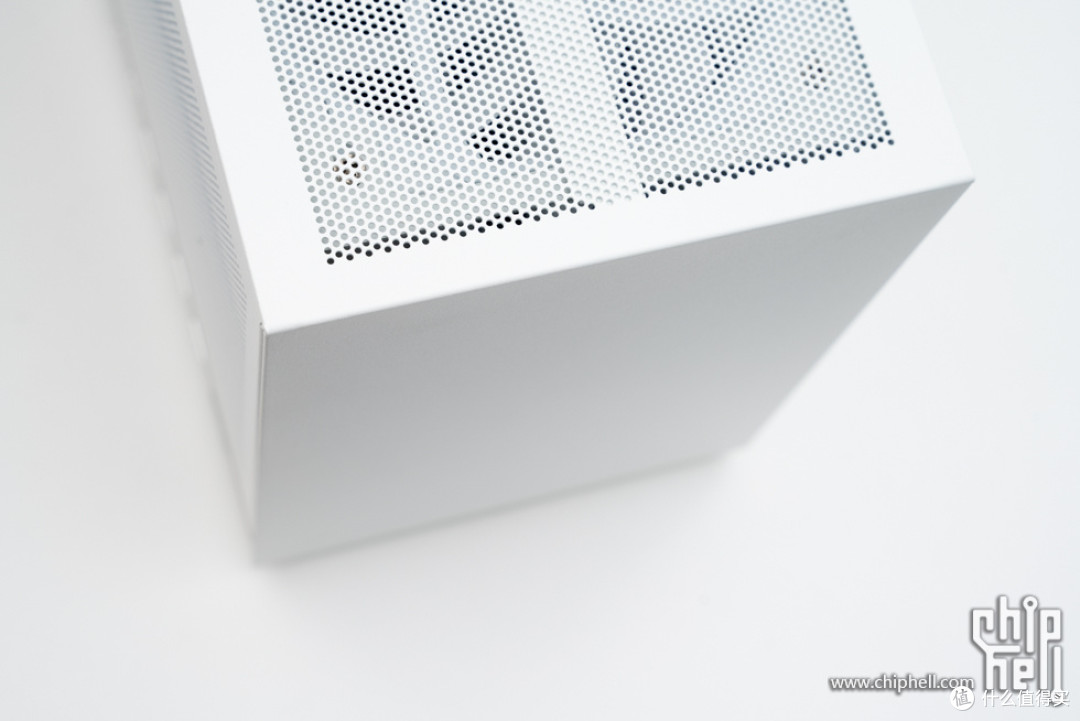

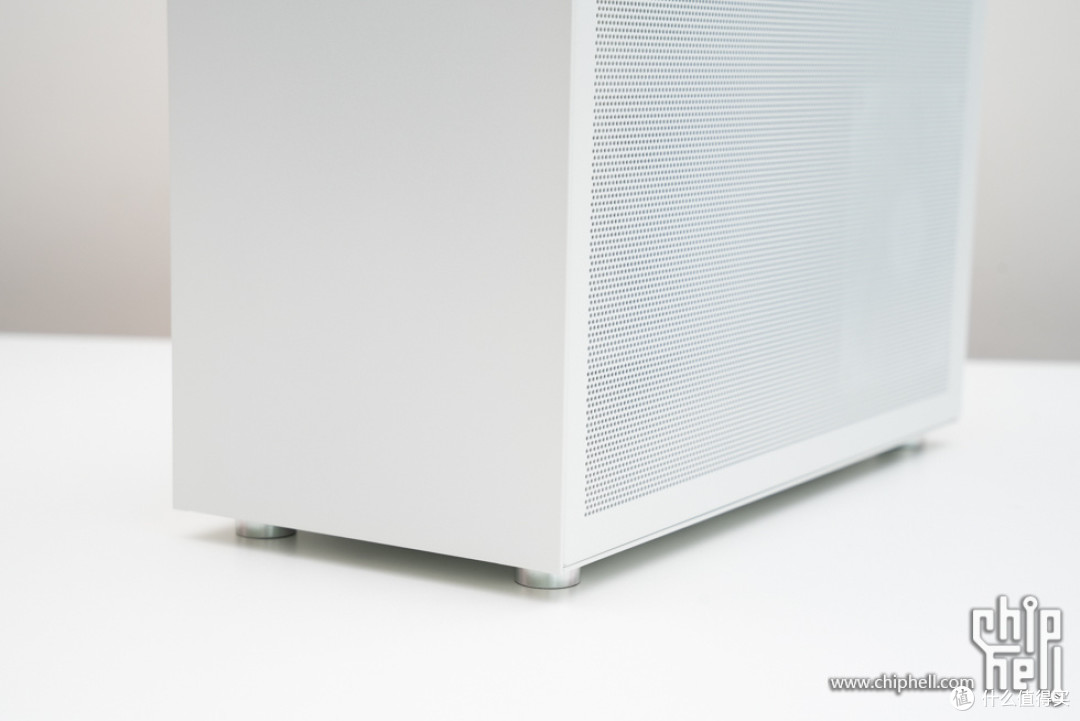

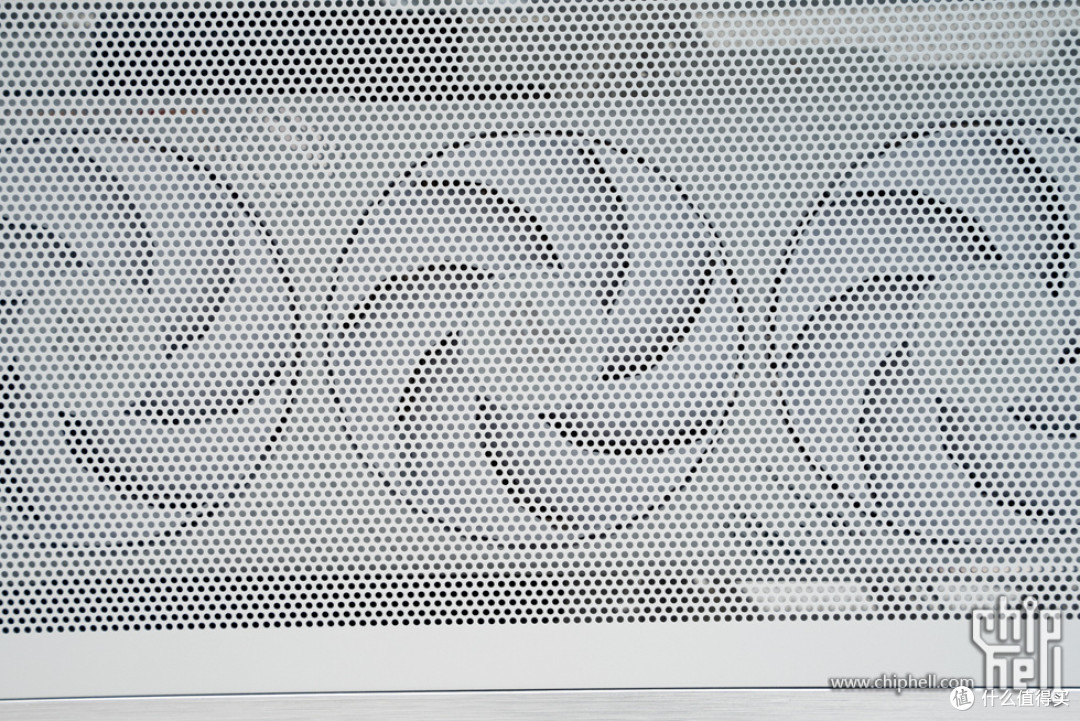

MESH侧板细节。

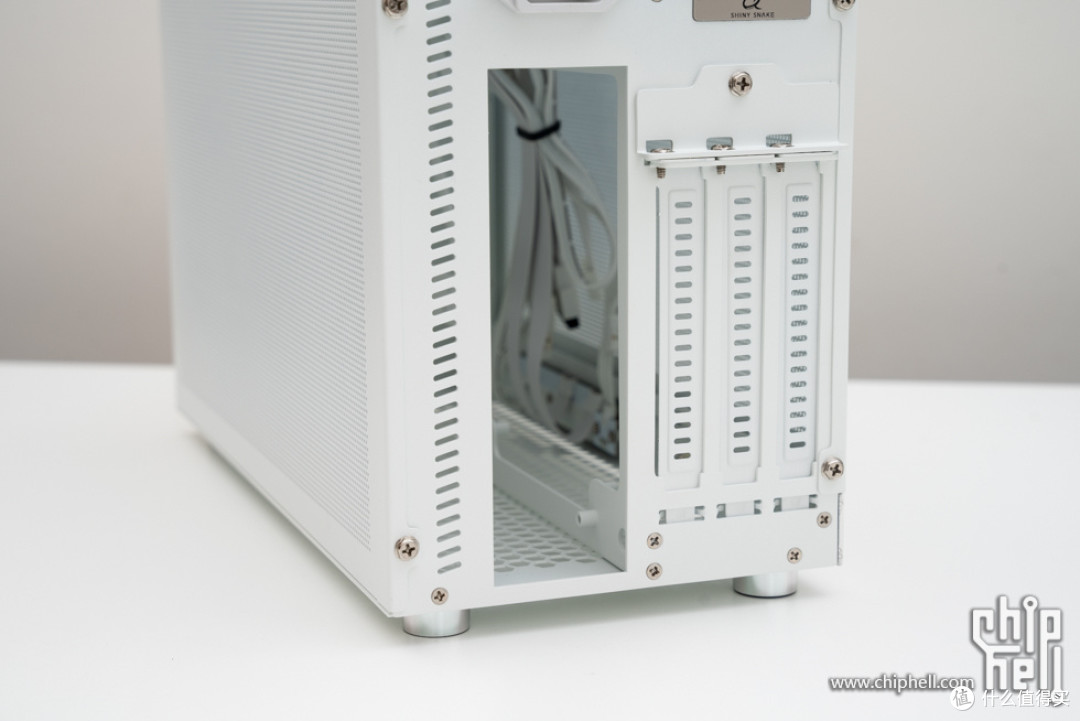

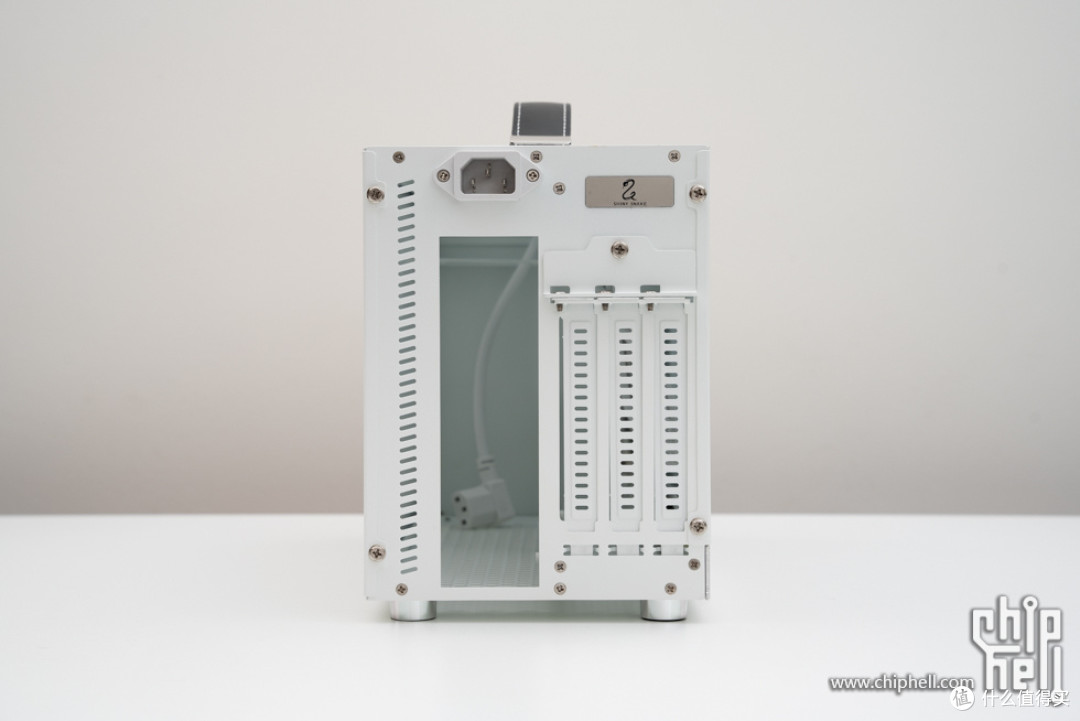

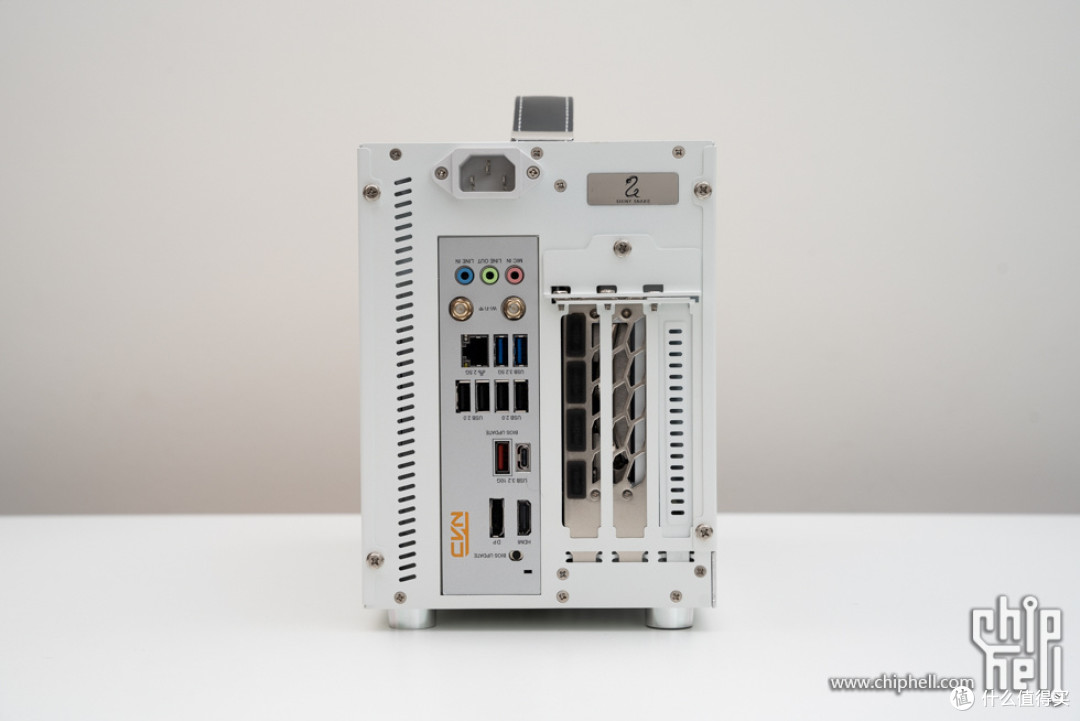

机箱尾部。

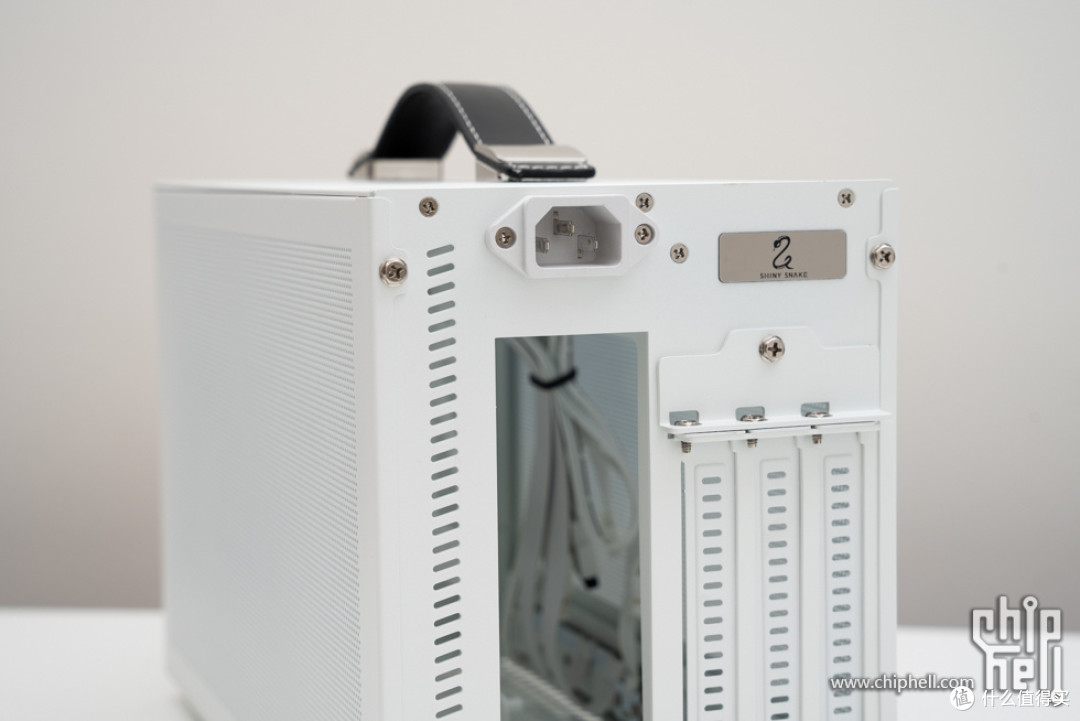

上方为电源接口，右侧是闪鳞的logo铭牌。

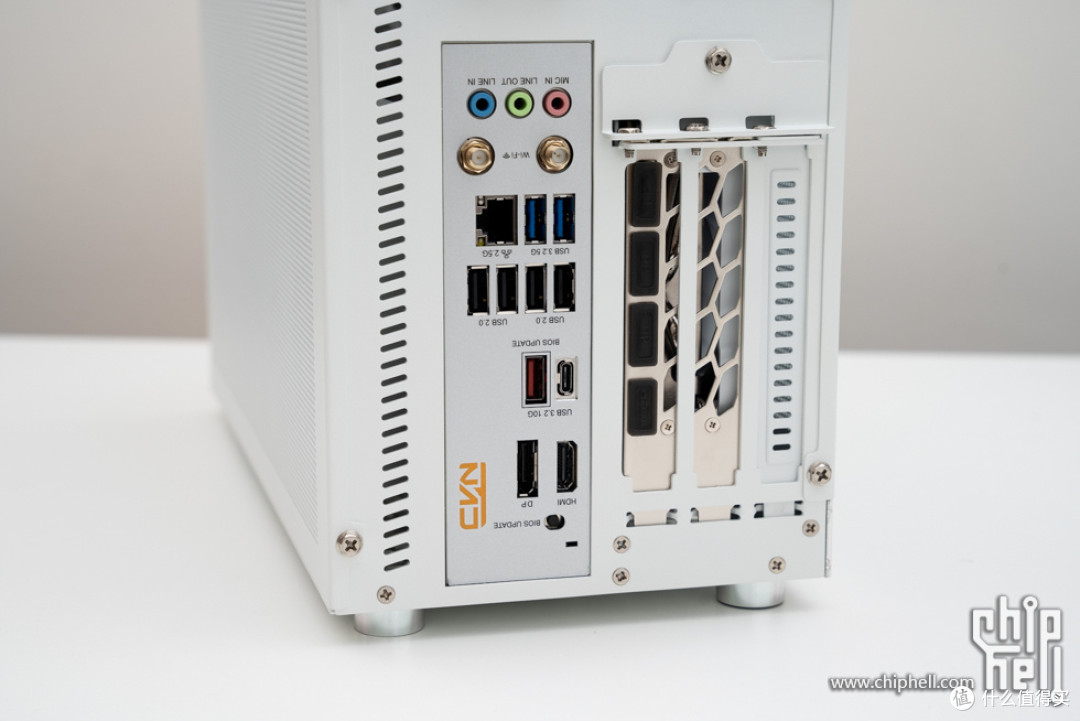

下方为主板I/O区域和显卡接口区域。

机箱顶部一览。

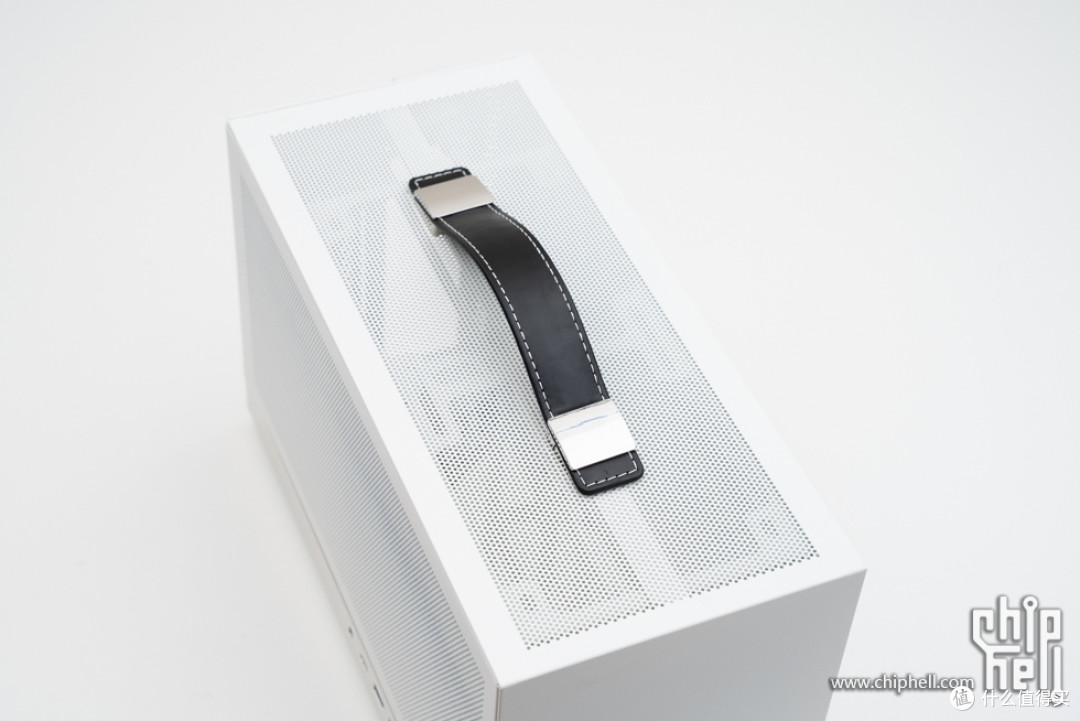

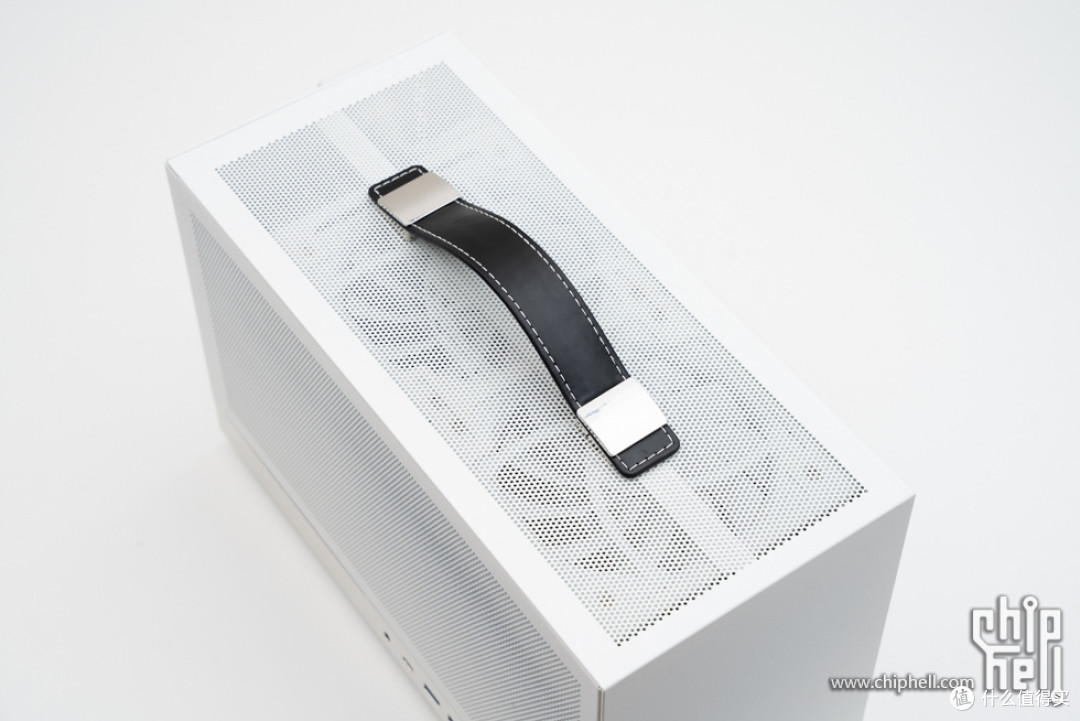

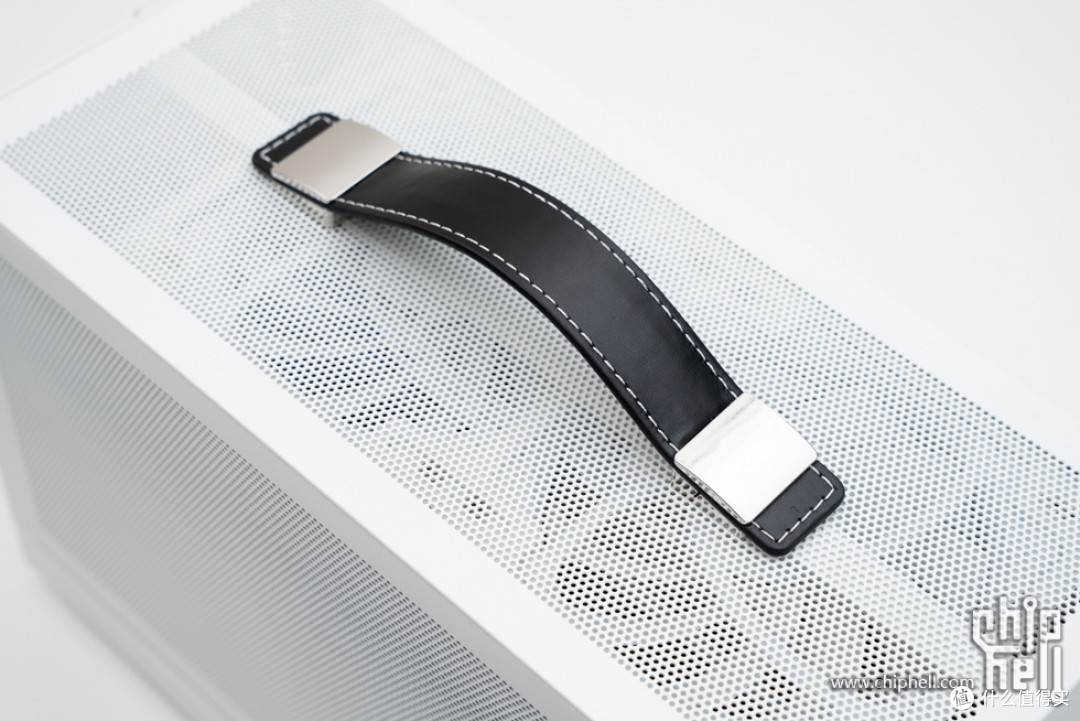

自带的皮质提手。

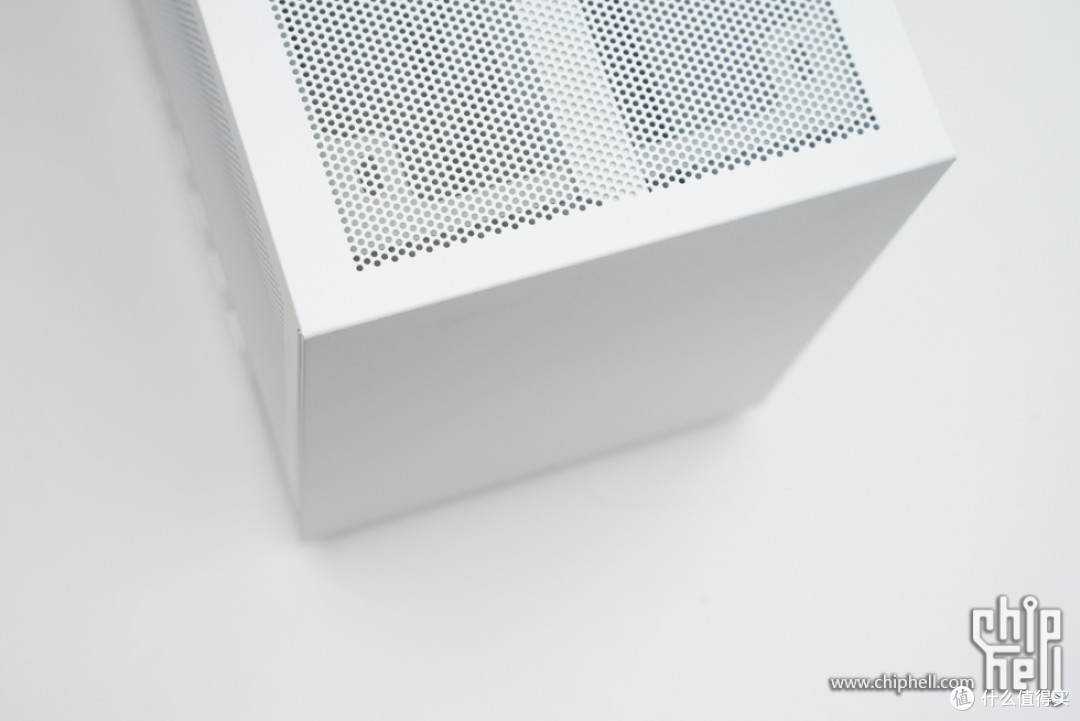

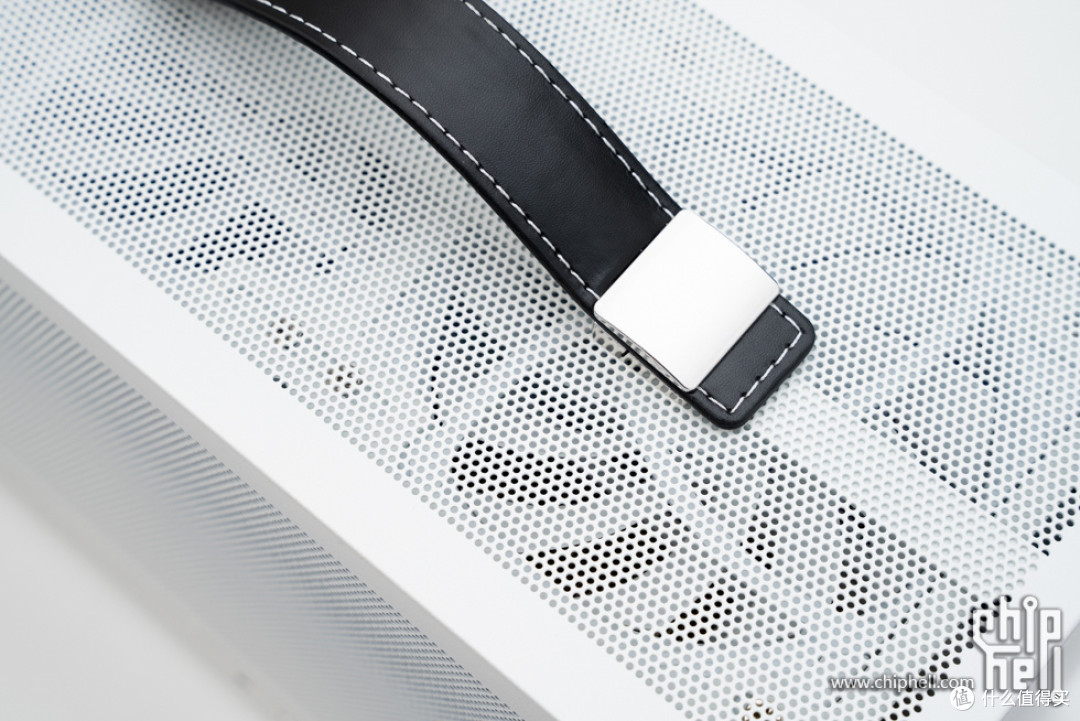

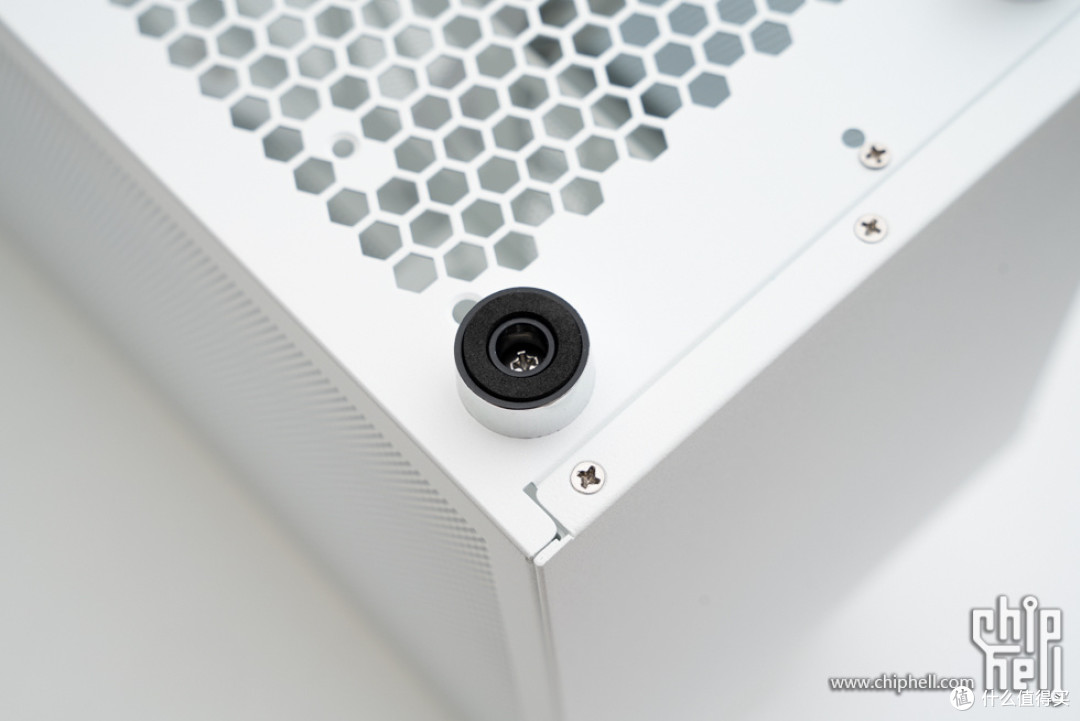

细节。

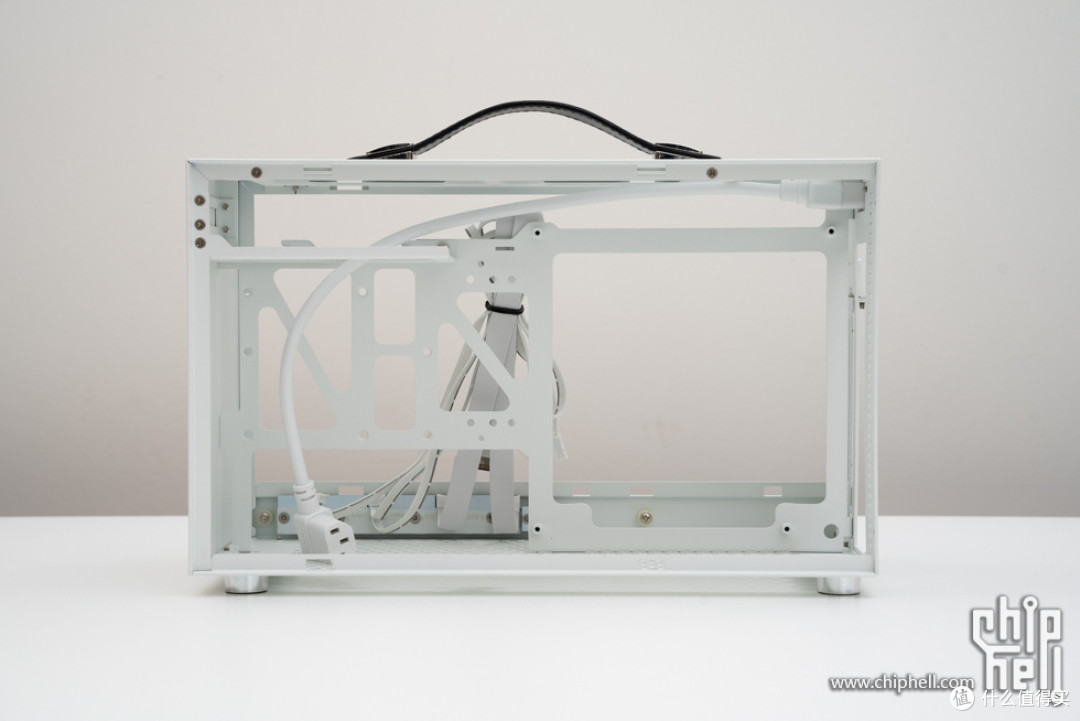

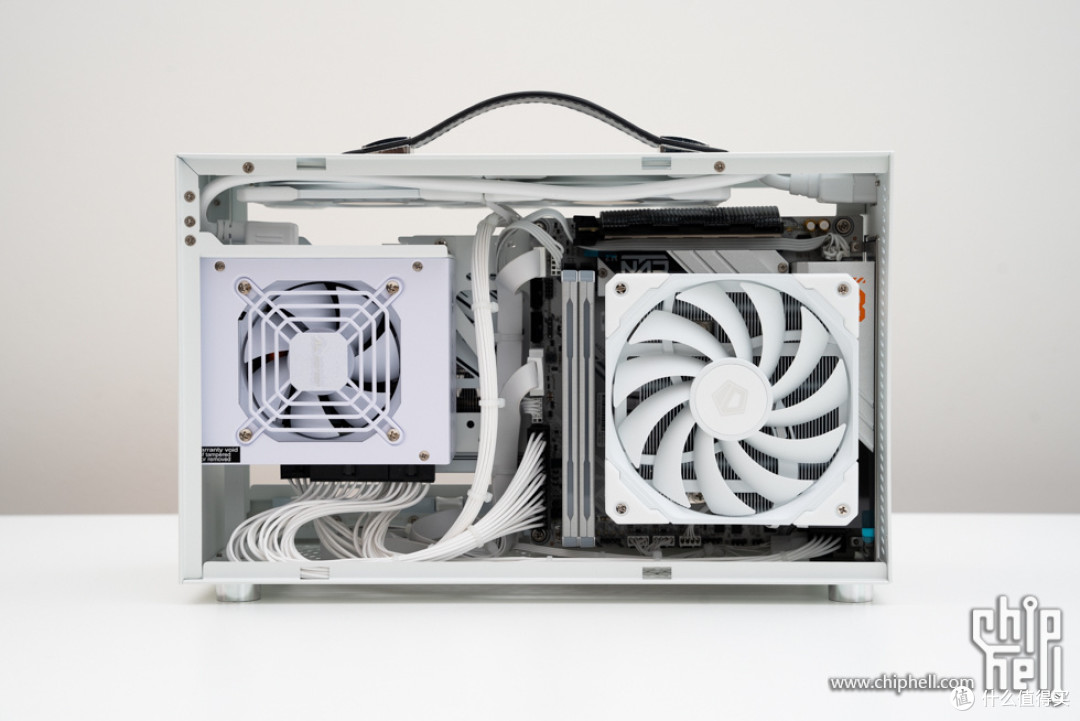

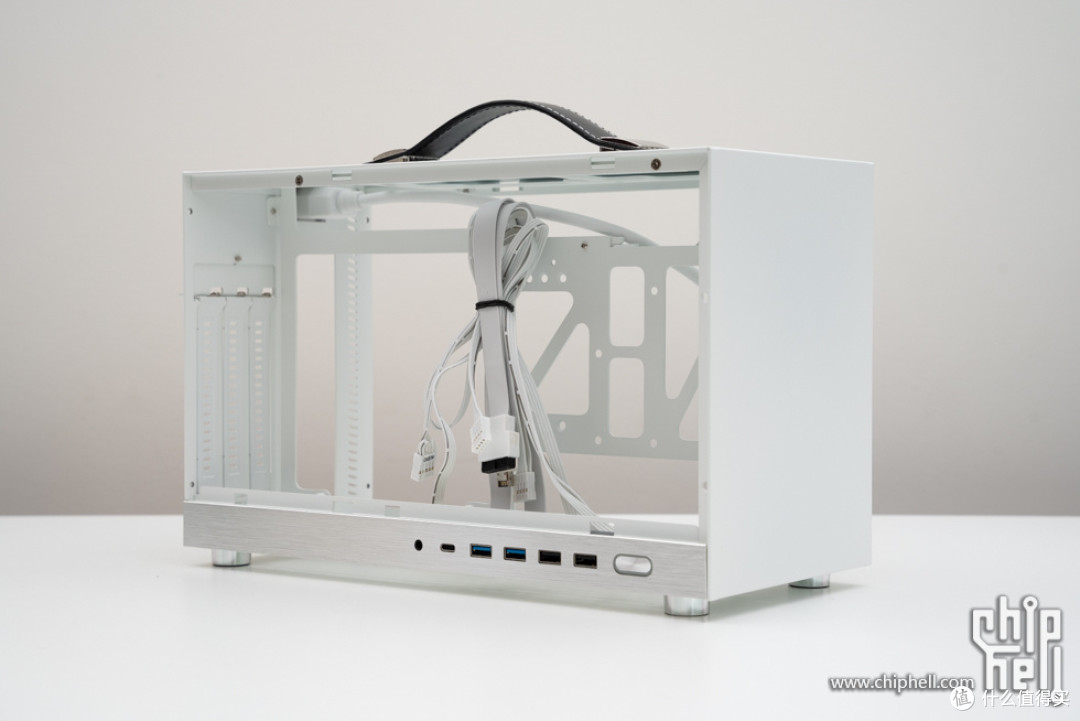

移除左右侧板后，机箱侧面展示。

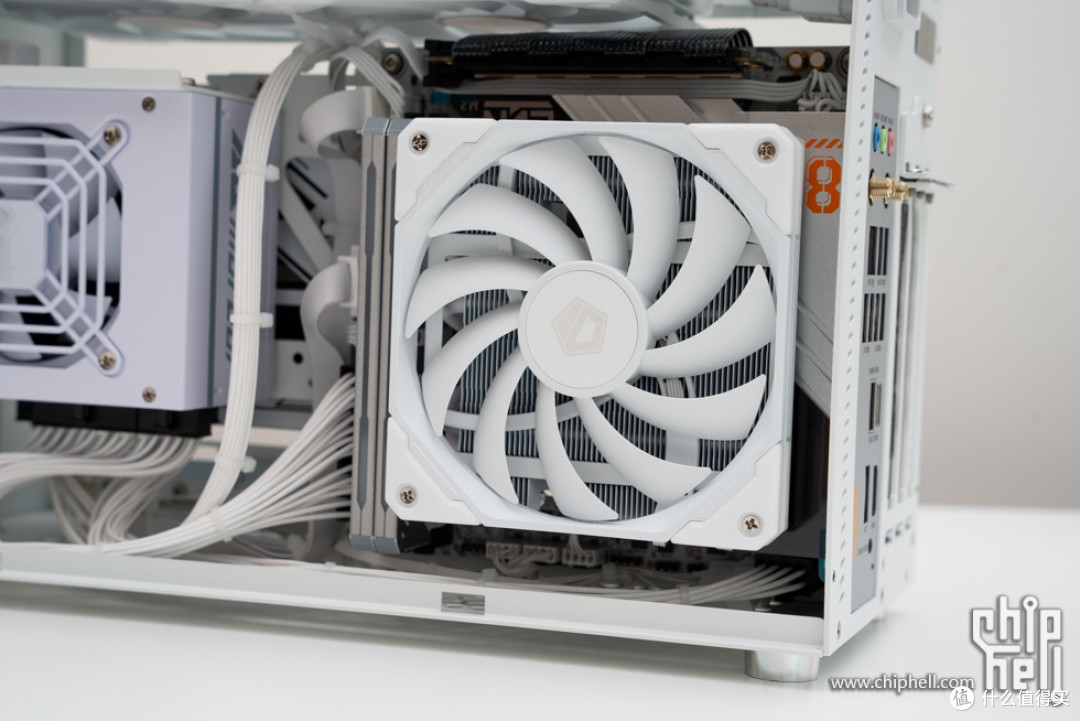

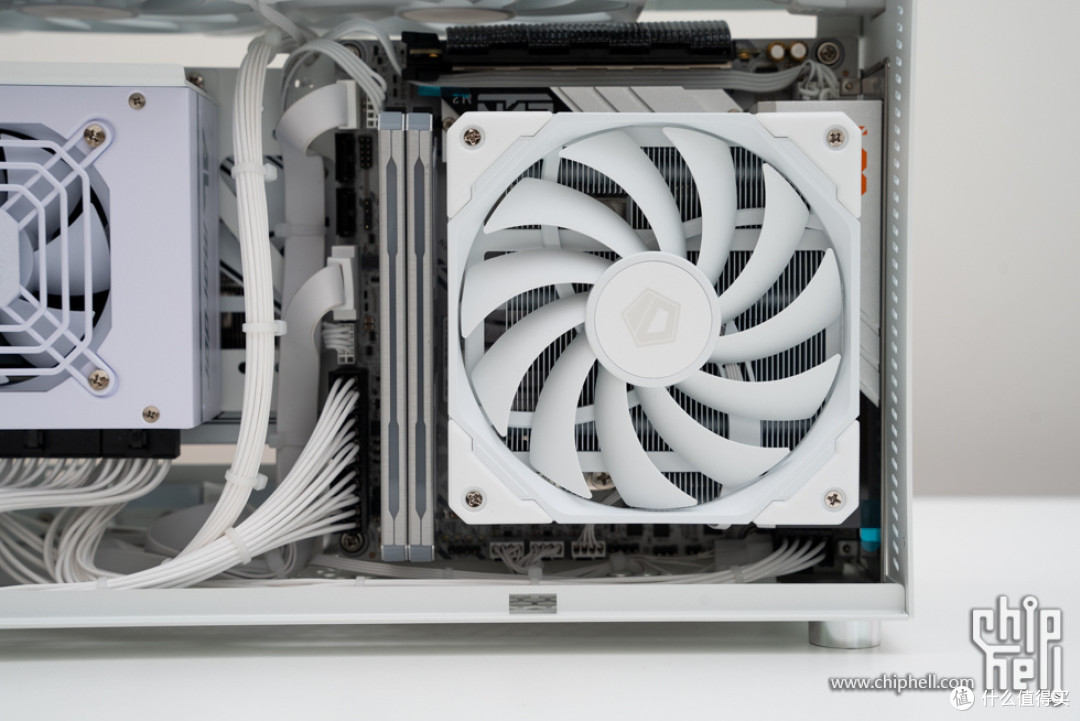

主板位，CPU散热器限高为67mm。

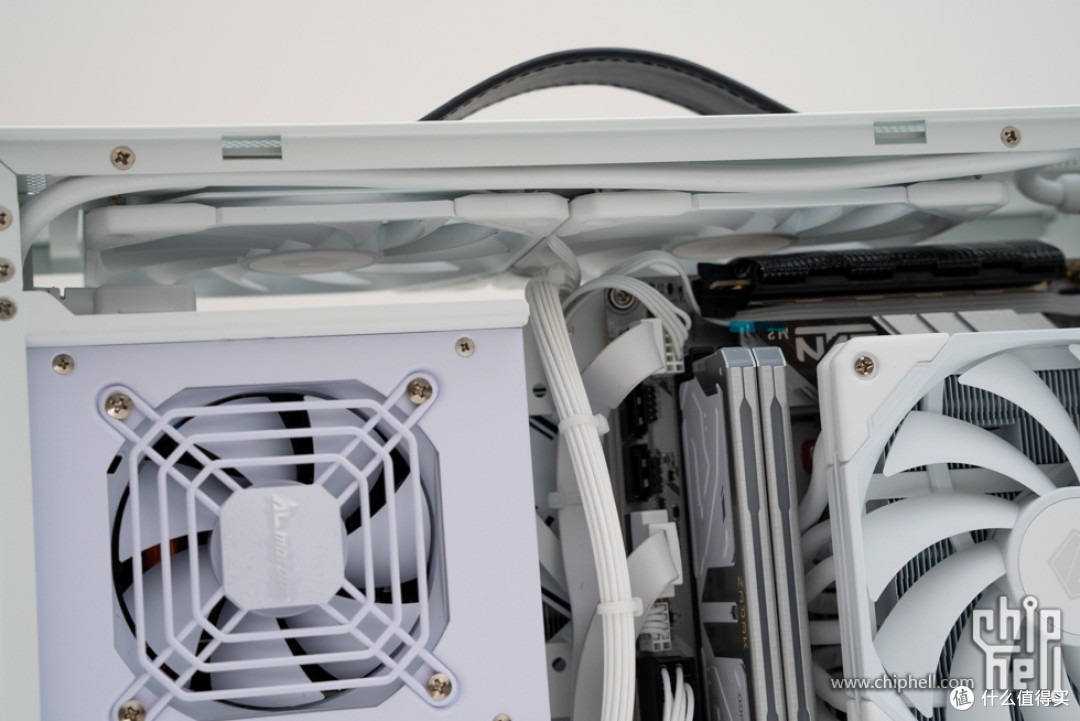

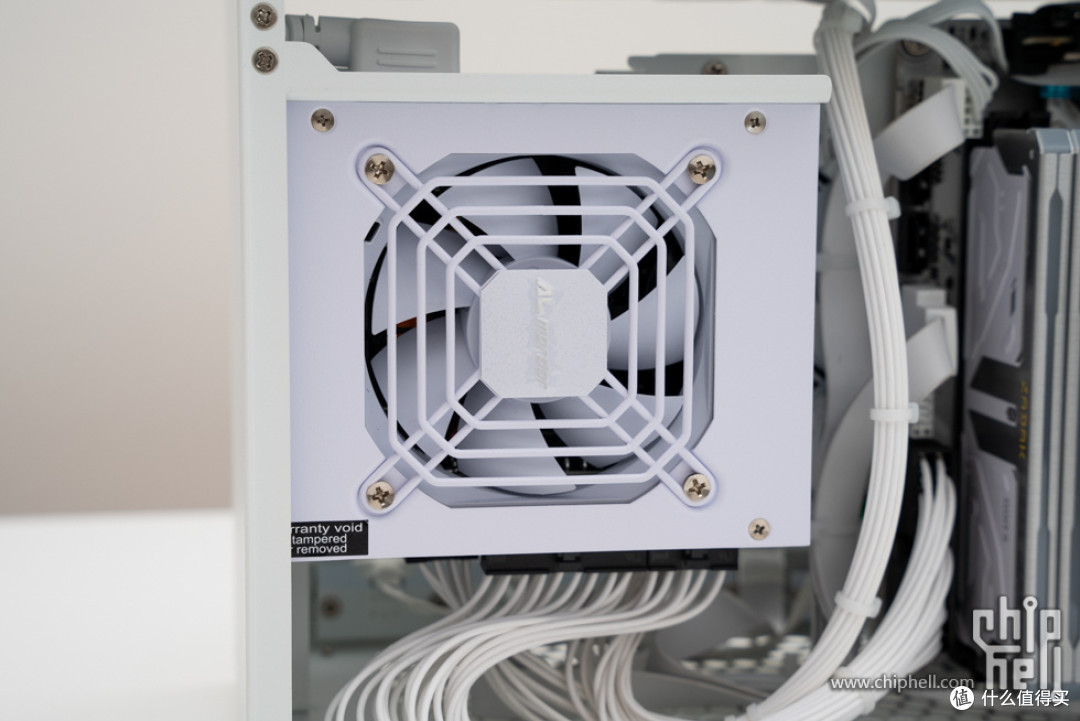

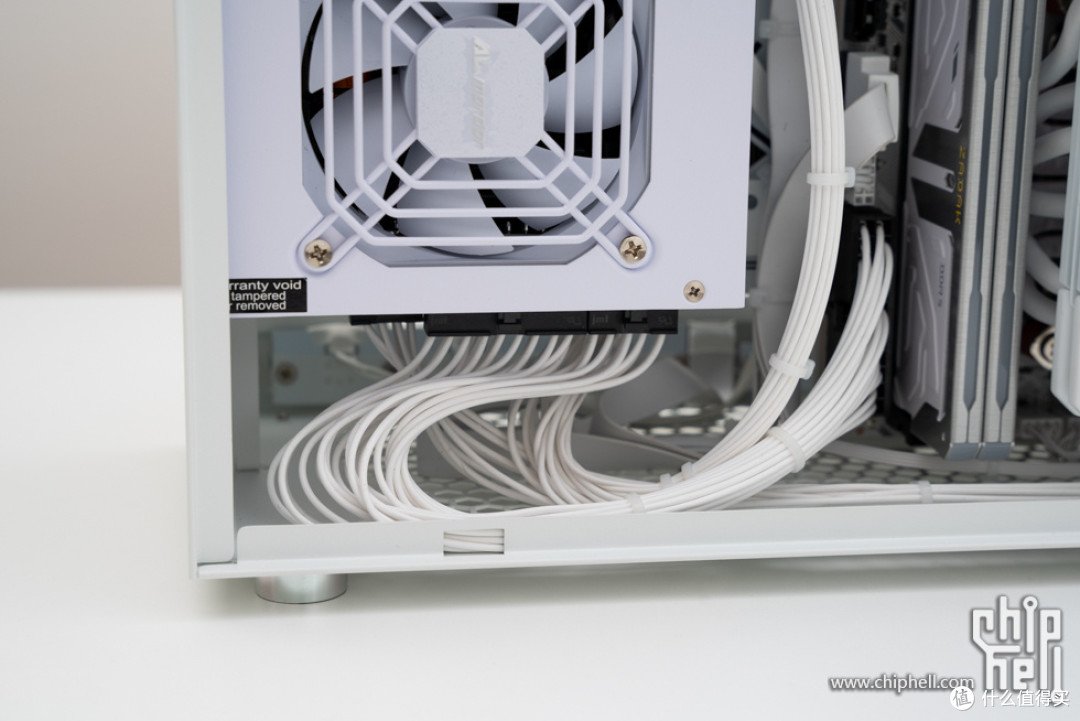

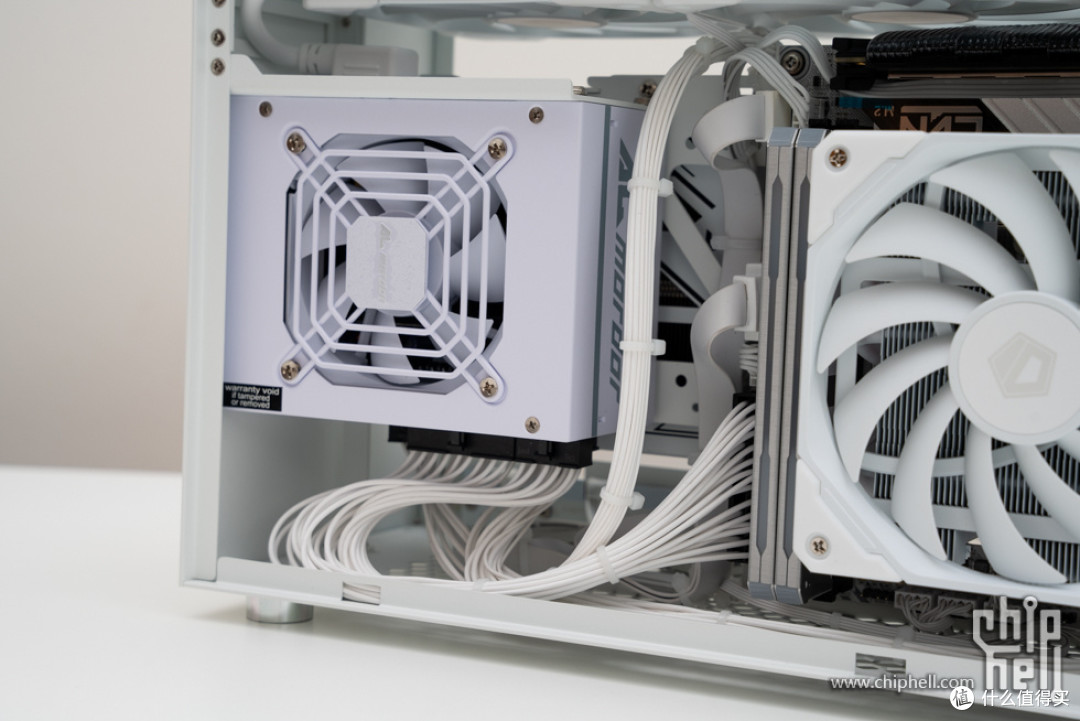

电源位，使用了Almordor SFX 850W，使用了定制模组线，最终理线效果还不错。

理线细节。

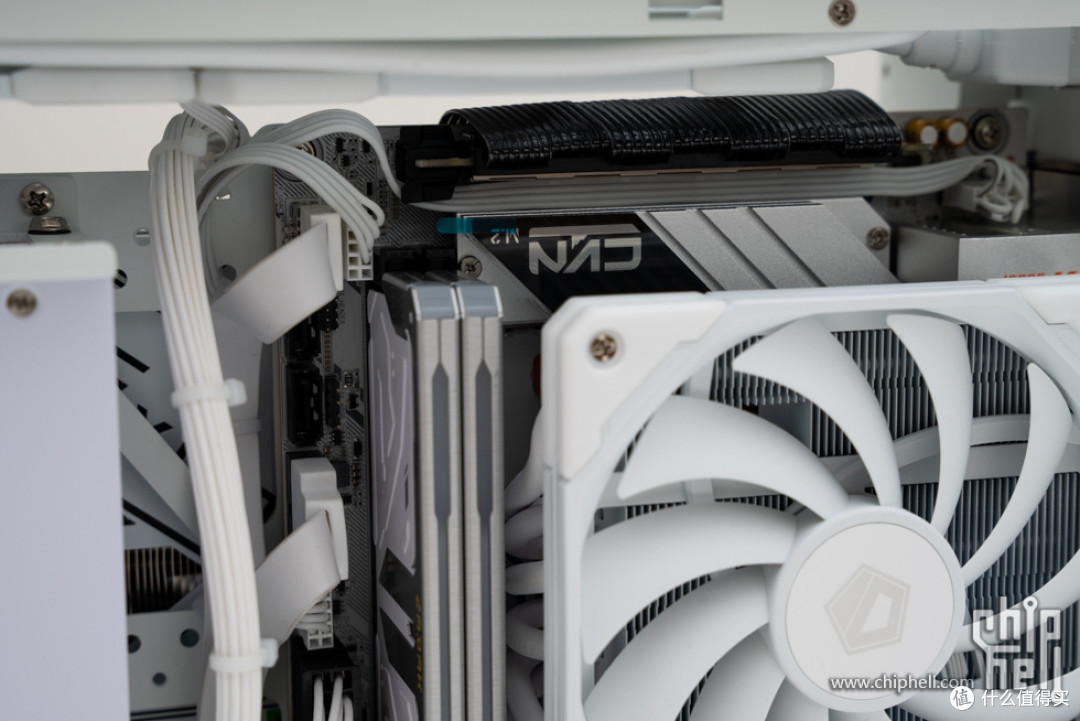

内存部分。

机箱顶部的2把12cm薄扇，用于排风。

PCIe 4.0延长线。

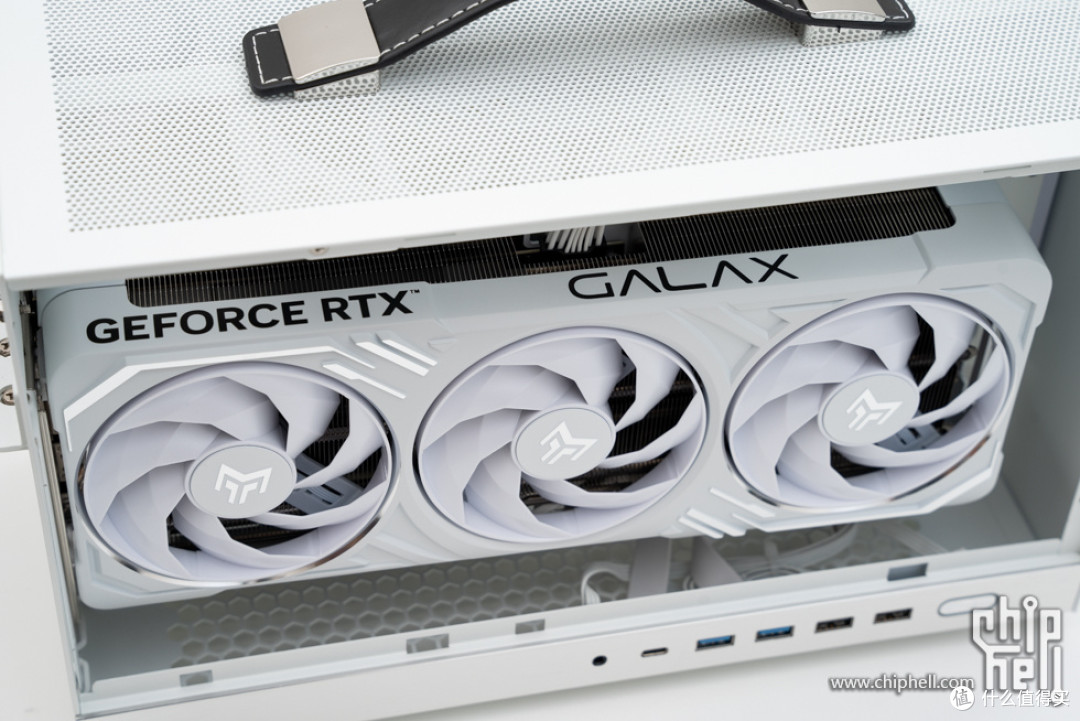

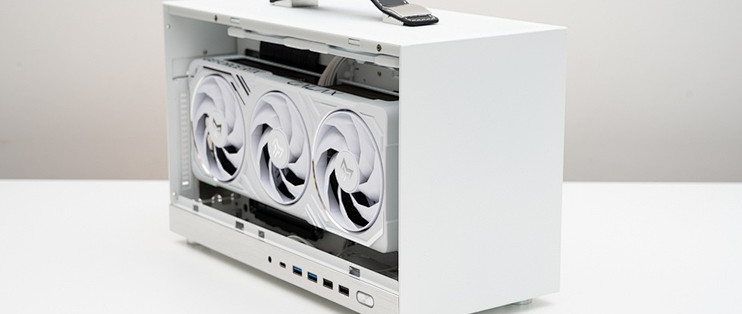

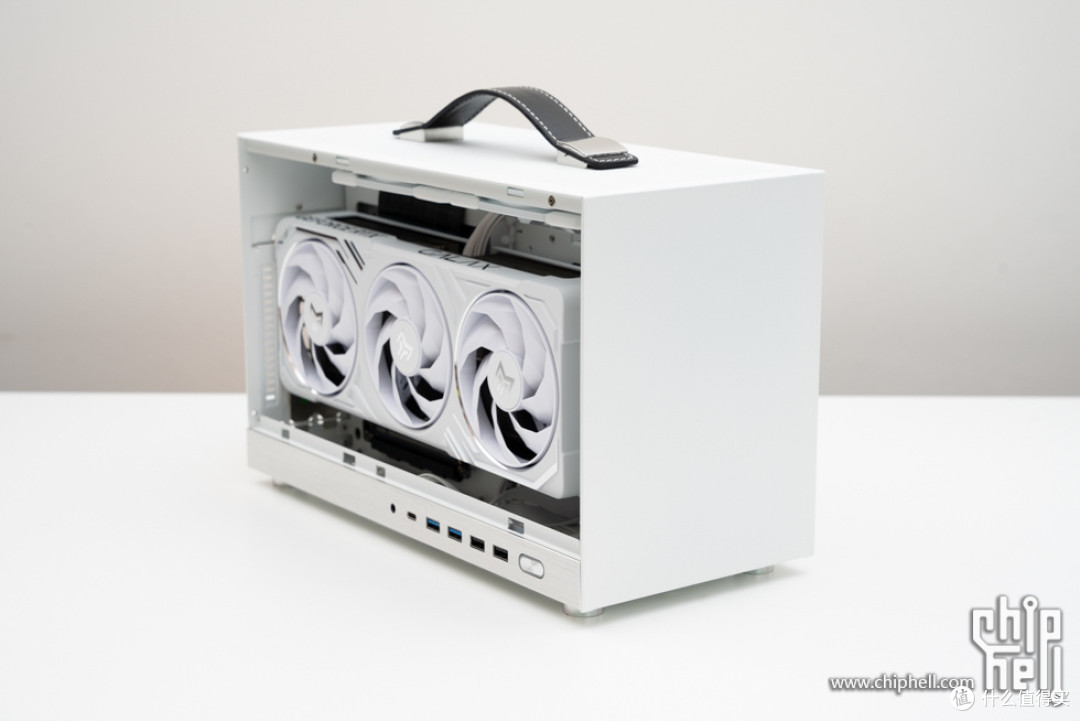

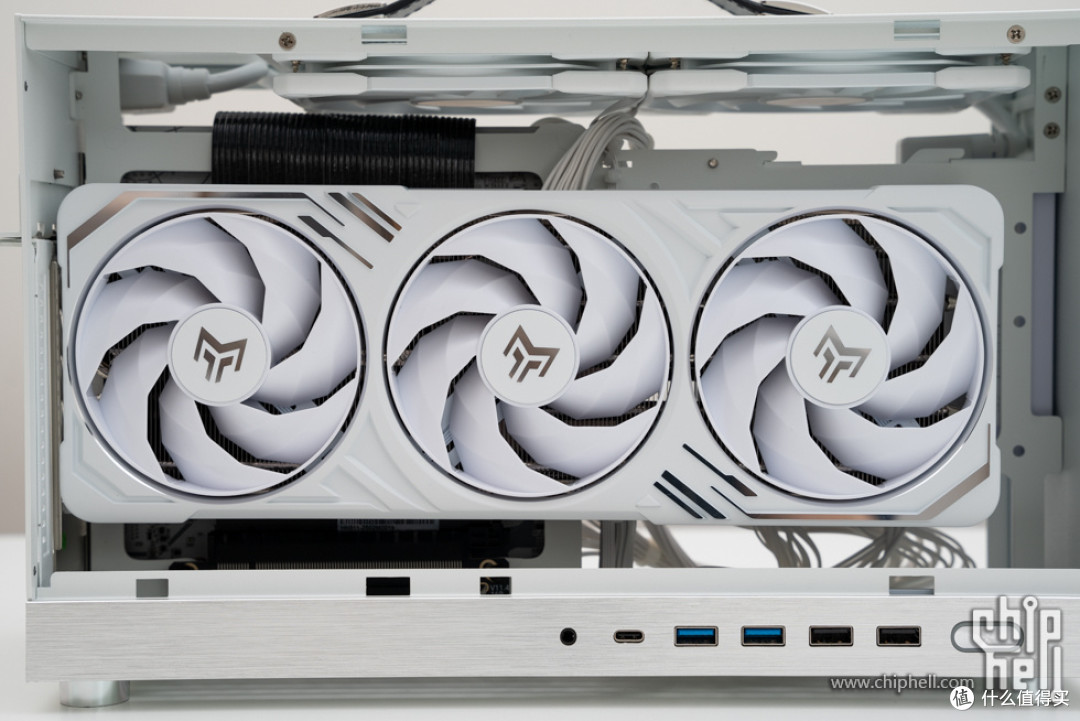

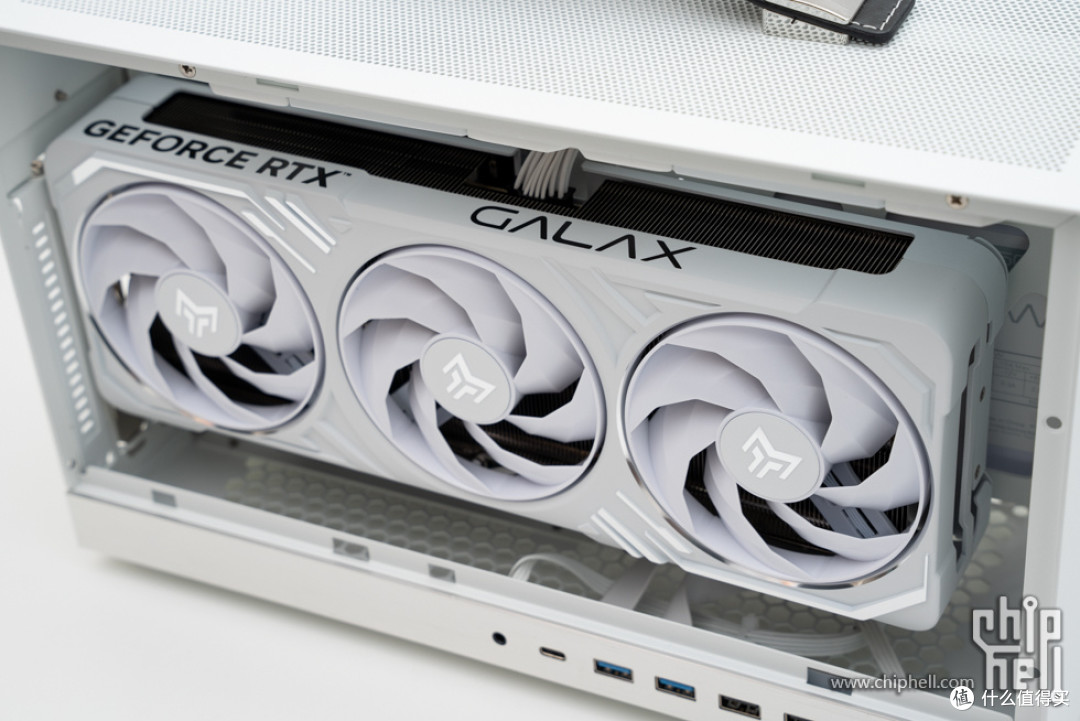

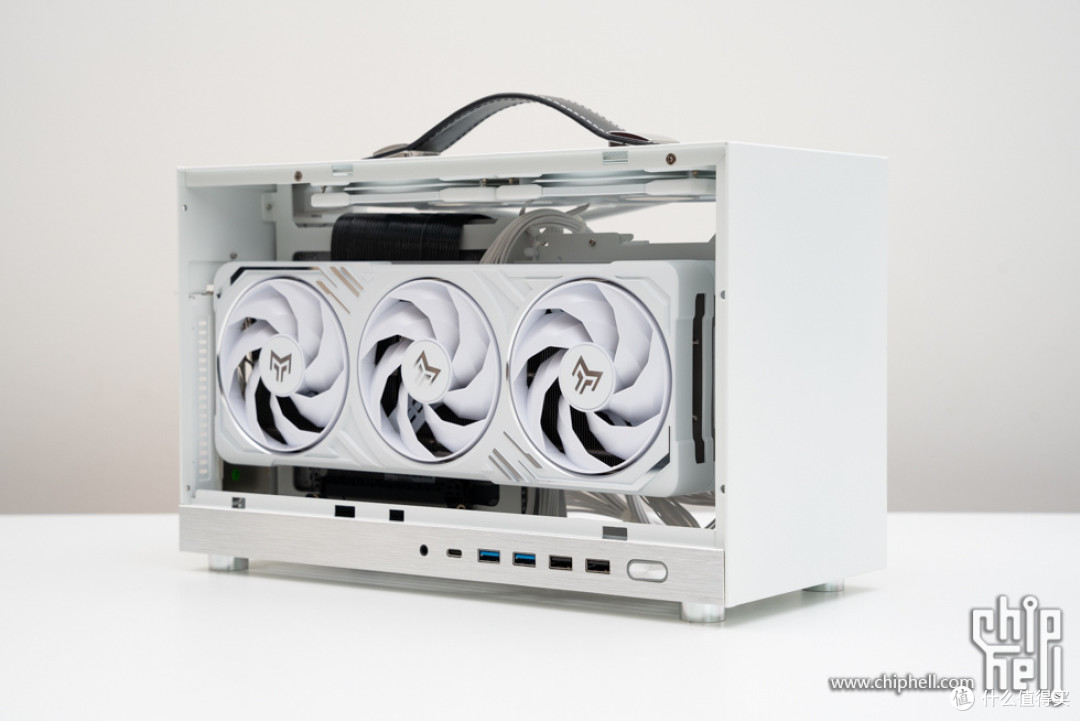

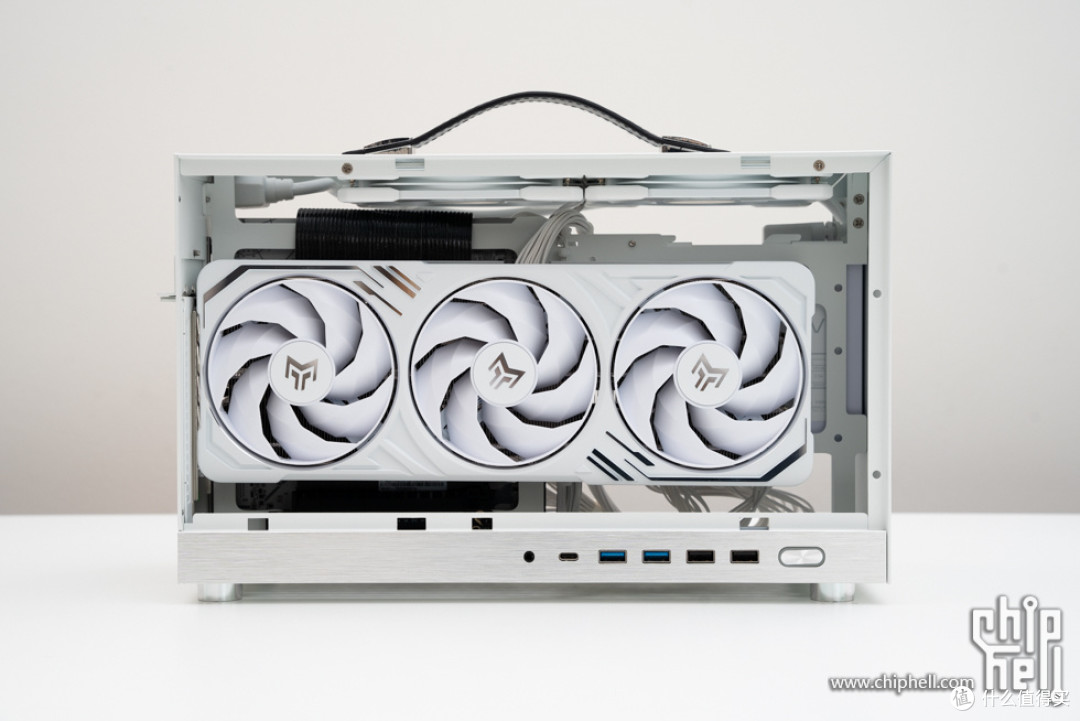

显卡侧。

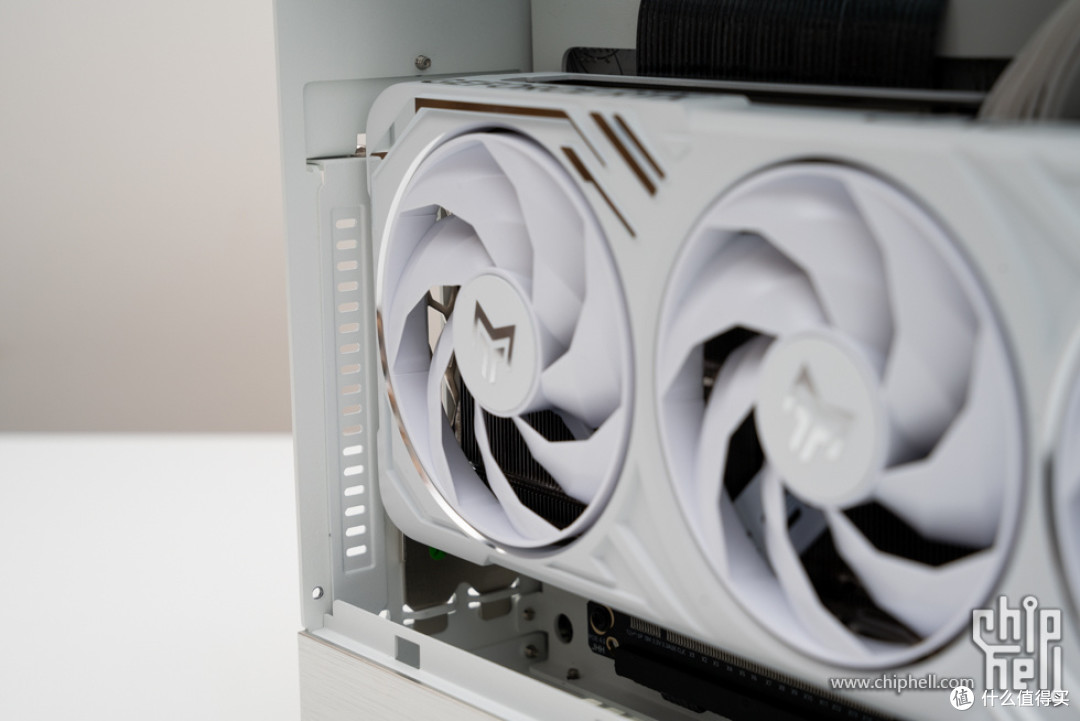

尺寸刚好。

机箱最大支持到3槽厚度的显卡。

前部还有一些空间，显卡最长支持到337mm。

配件展示

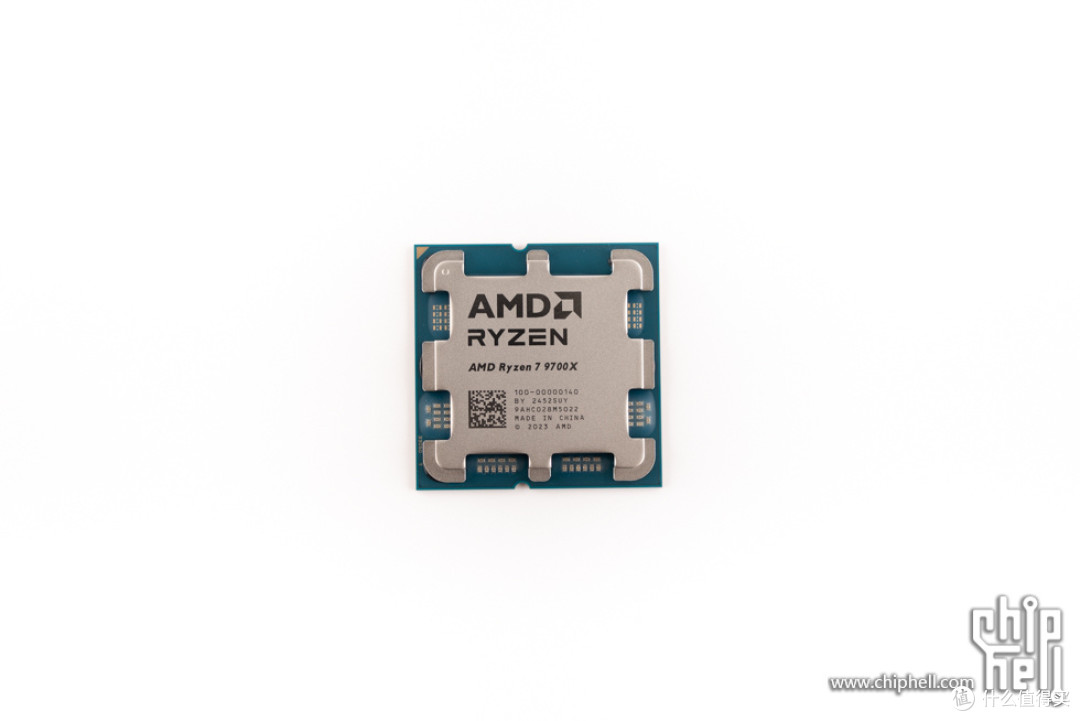

AMD 锐龙 7 9700X。

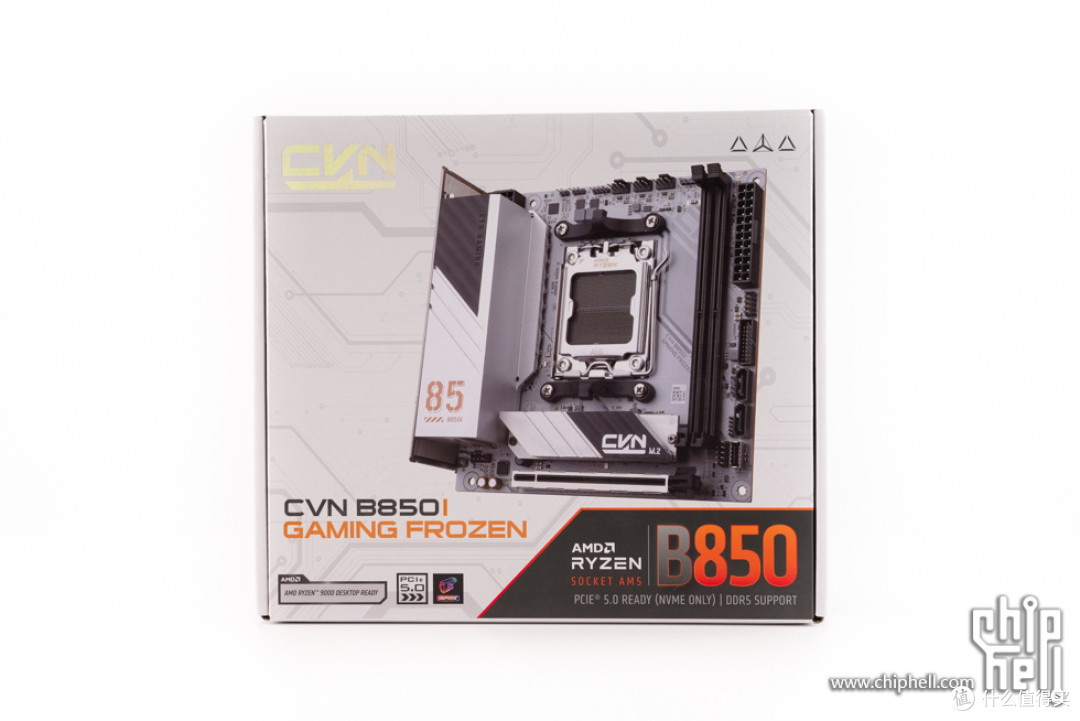

七彩虹 CVN B850I GAMING FROZEN V14，包装盒正面，中间印有产品照片和产品型号，左上角为CVN系列logo，右下角标注了使用B850芯片组。

包装背面，中间是主板正面照片和特写，右侧标注了规格参数。

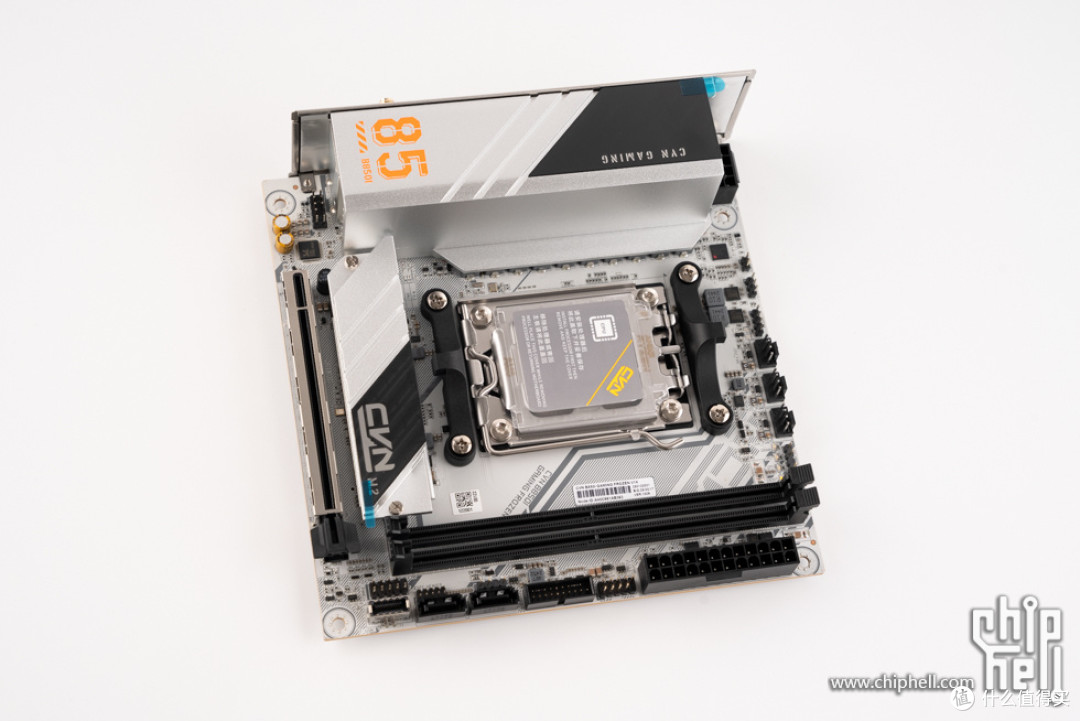

主板正面，采用白色PCB，沿用了CVN系列的银白设计风格，并加上了一些黑色元素进行点缀。

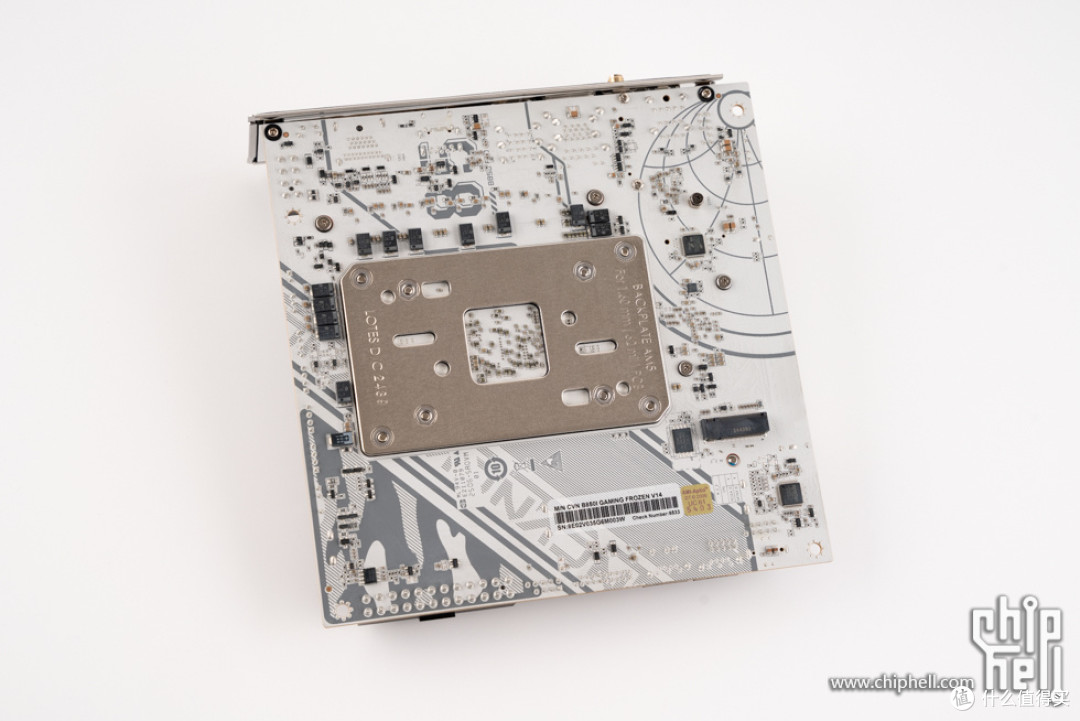

主板背面一览，PCB上印有装饰图案，并印有CVN字样。

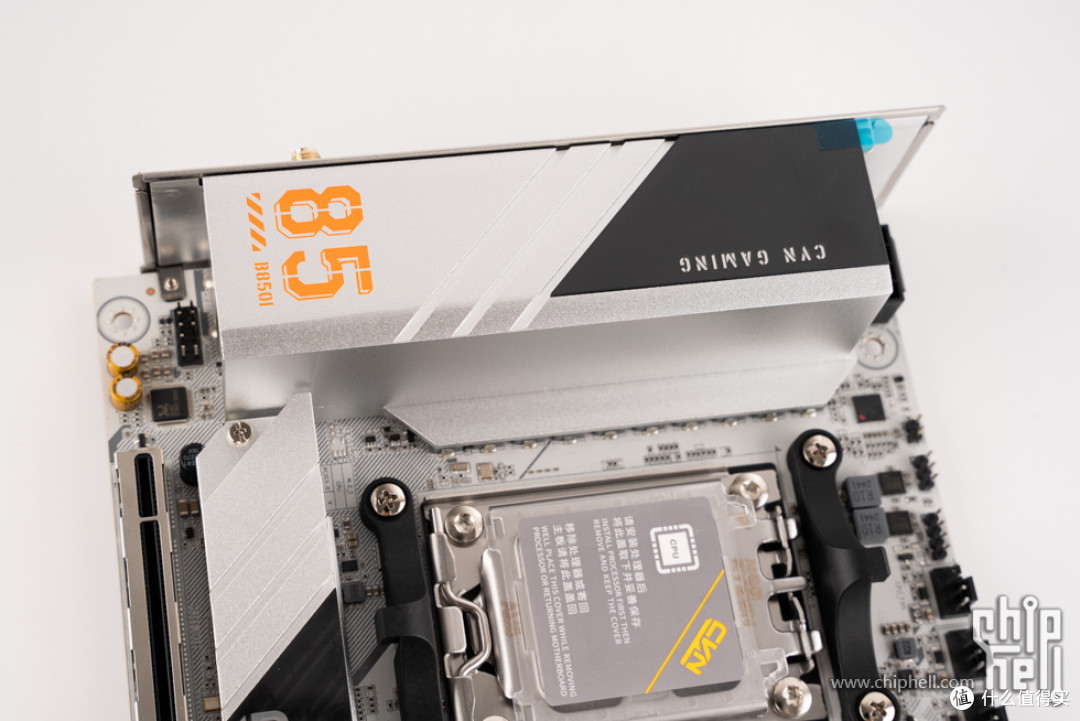

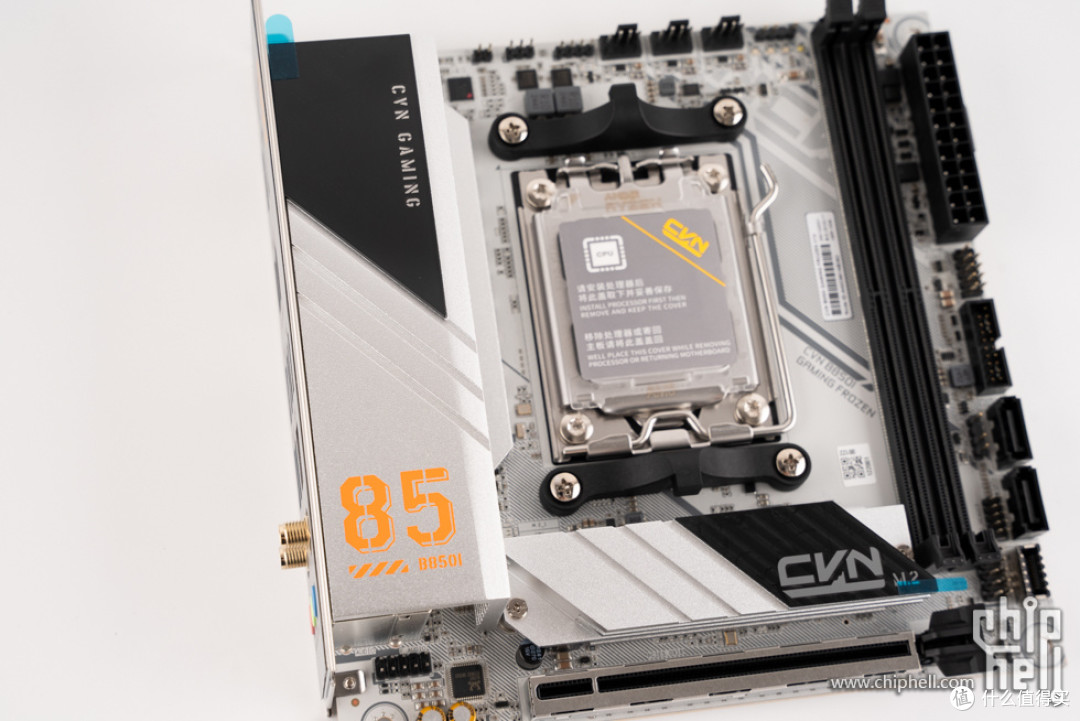

主板一体式I/O顶盖设计，表面采用磨砂工艺，右侧有黑色装饰片，左侧印有85字样，右侧装饰片上印有CVN GAMING字样，兼顾散热，做工不错。

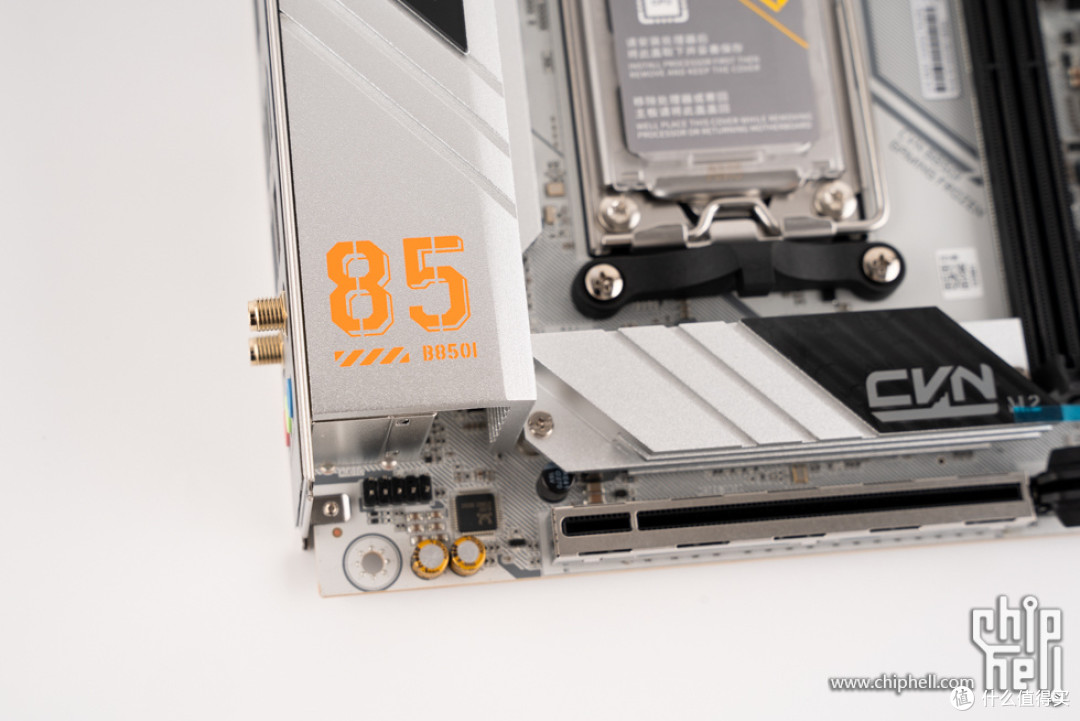

中部采用三道斜切作为分割线，在最下方配上橙色的仿船舷号85字样以及B850i小字。

单侧式的CPU供电散热模组，侧面未做开槽设计，供电部分采用9+2+1相供电设计，60A旗舰规格DrMos。

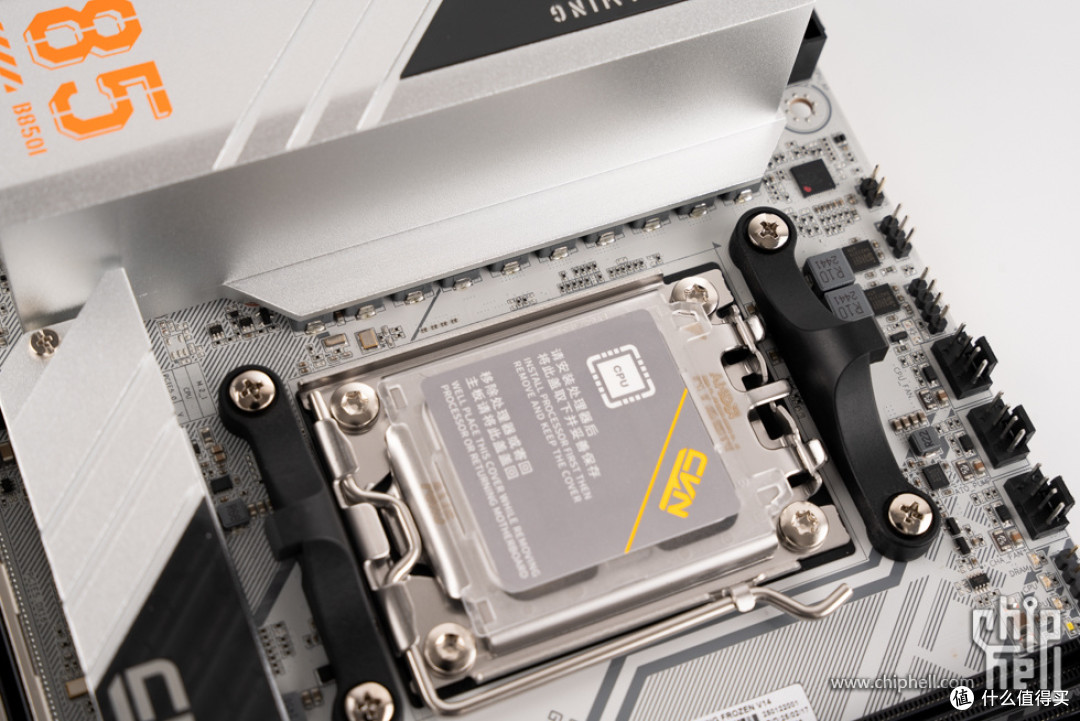

CPU插槽保护罩。

AMD AM5 LGA1718插座，支持AMD Ryzen 7000/8000/9000系列CPU。

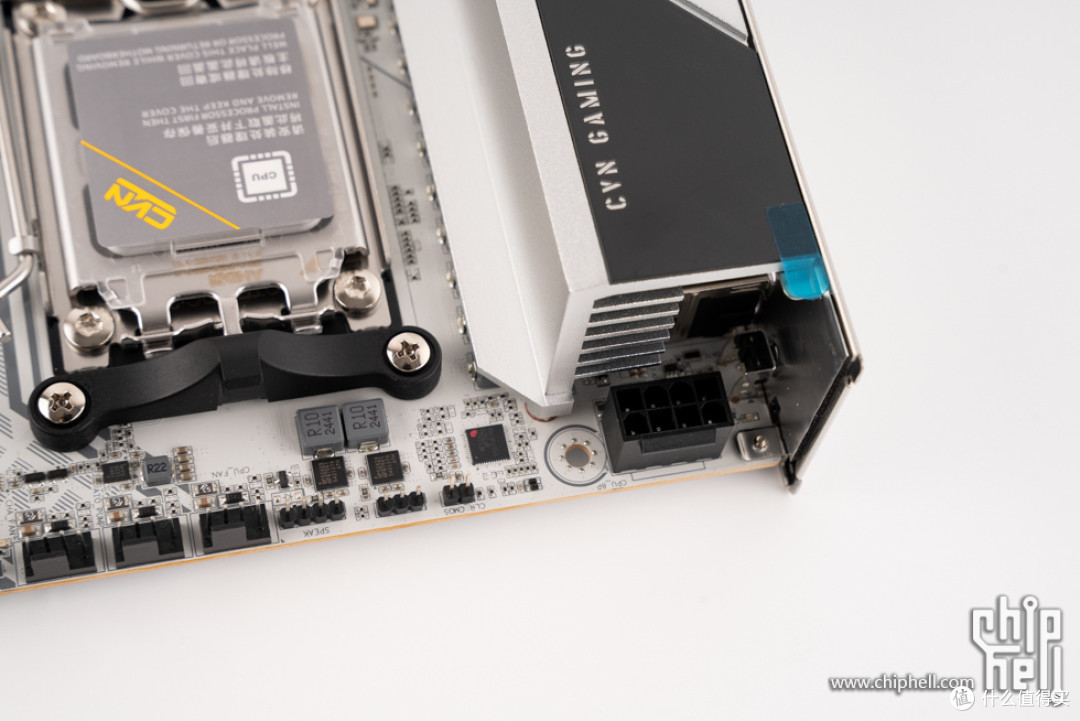

采用8pin CPU供电接口。

2组板载RGB灯光接口以及3个板载风扇接口位于机箱顶部。

设有2条DDR5内存插槽，原生最大支持4800MHz，可超频至最大8000+MHz，容量最大可安装96GB(2*64GB)，支持XMP 3.0超频档以及AMD EXPO超频档。

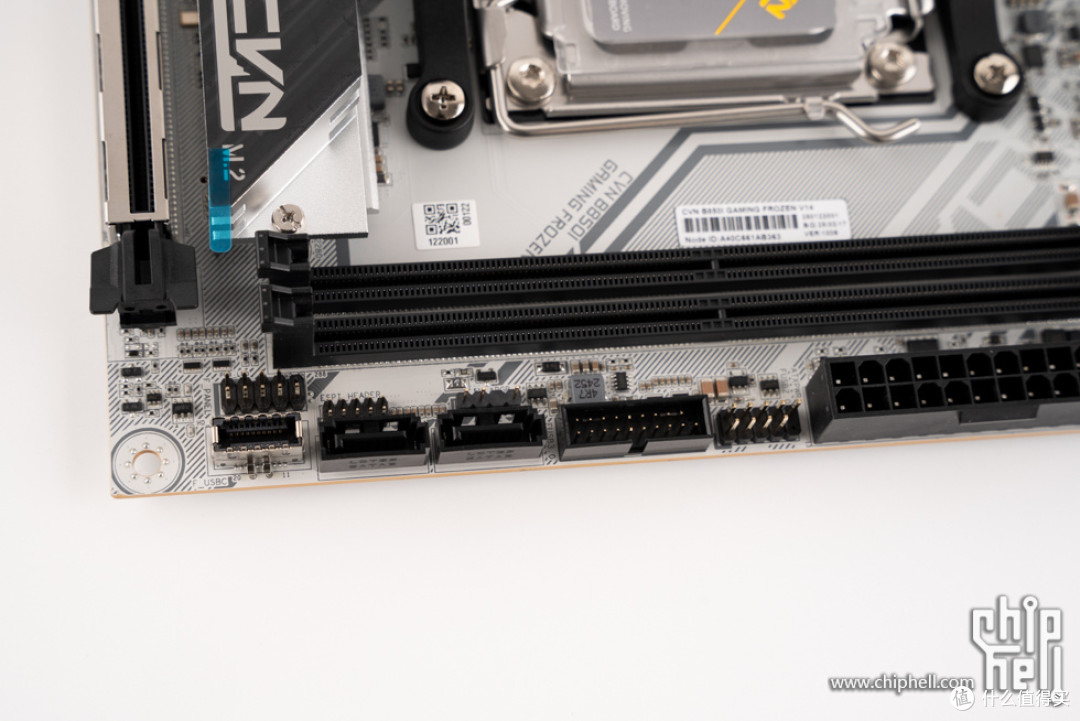

主板右侧面，设置有2个原生SATA3接口，提供1个USB 10Gbps Type-C前置接口，1组USB 5Gbps接口，以及1组USB 2.0接口。

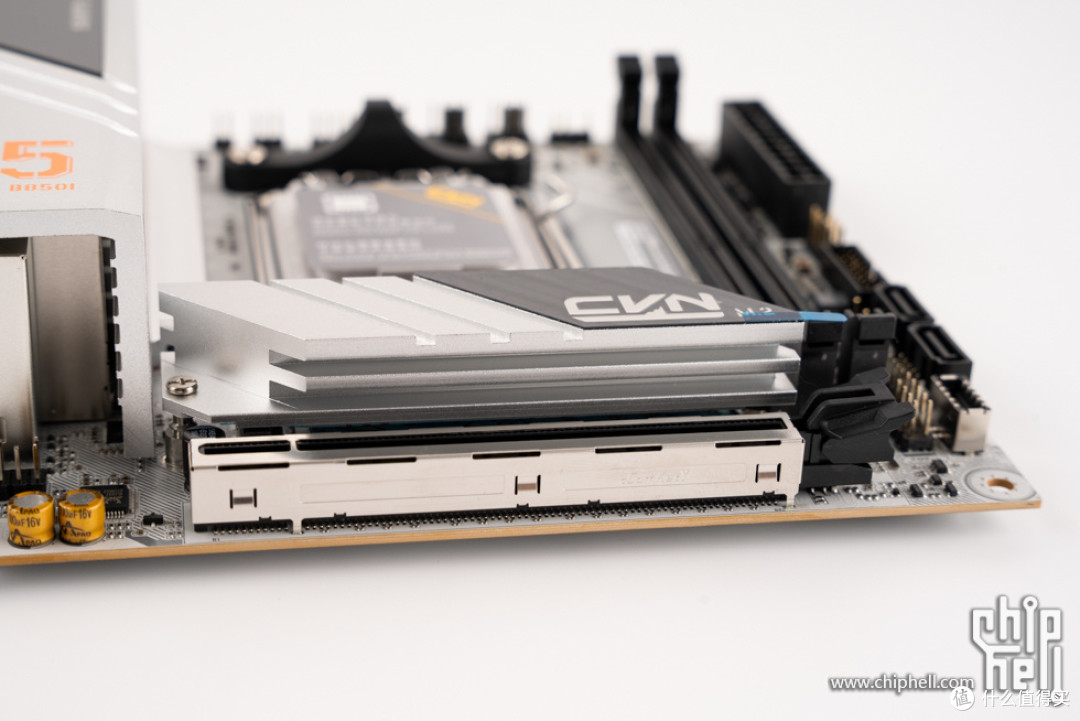

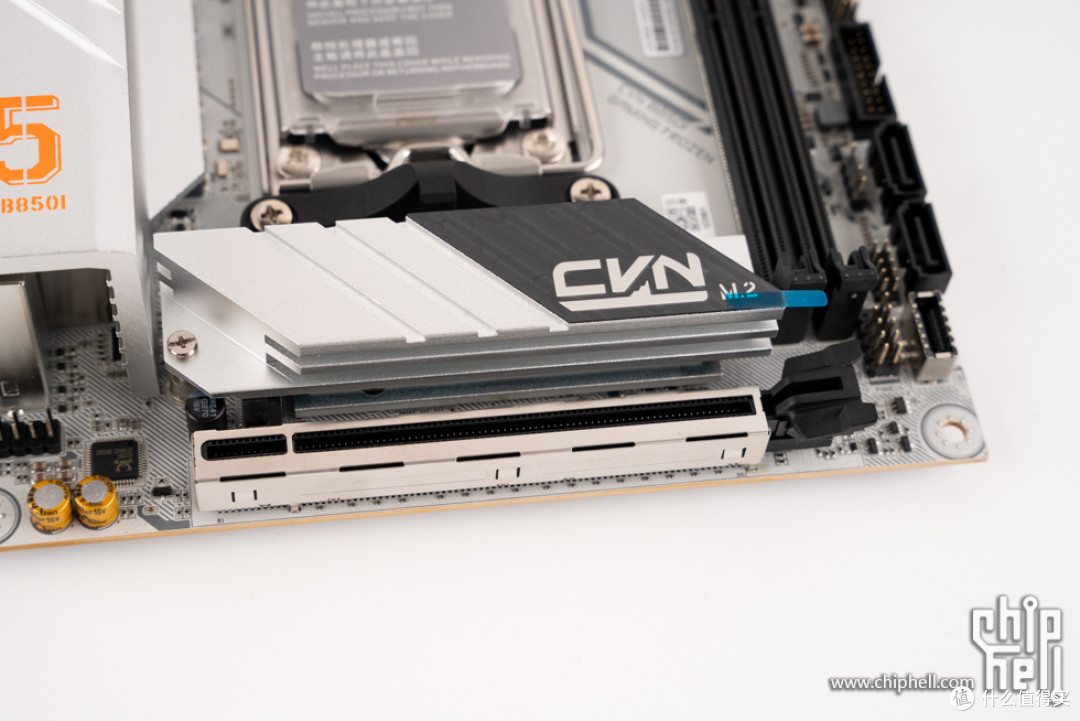

CVN寒霜M.2散热装甲，做工不错。散热片表面左侧采用斜切纹装饰，右侧则是黑色波浪纹装饰贴片，并配以银色CVB logo和M.2字样。

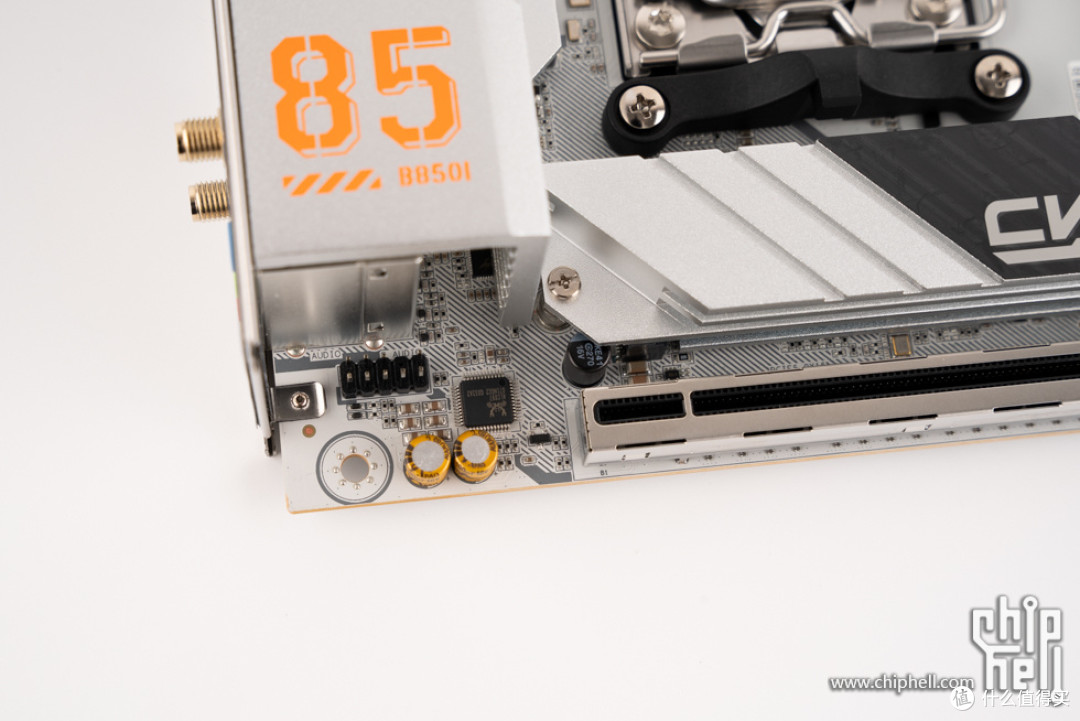

板载音频区域，基于Realtek ALC897 Codec单芯片方案。

去除正面M.2 SSD散热片后，可以看到下方还有一块散热片，以兼顾M.2 SSD的背部散热片，该散热片其实为芯片组的散热模块。

位于主板正面的为M.2_1插槽，最大支持PCIe 5.0 x4，由CPU提供通道，尺寸规格仅兼容2280。

加固型PCIe 5.0 x16插槽。

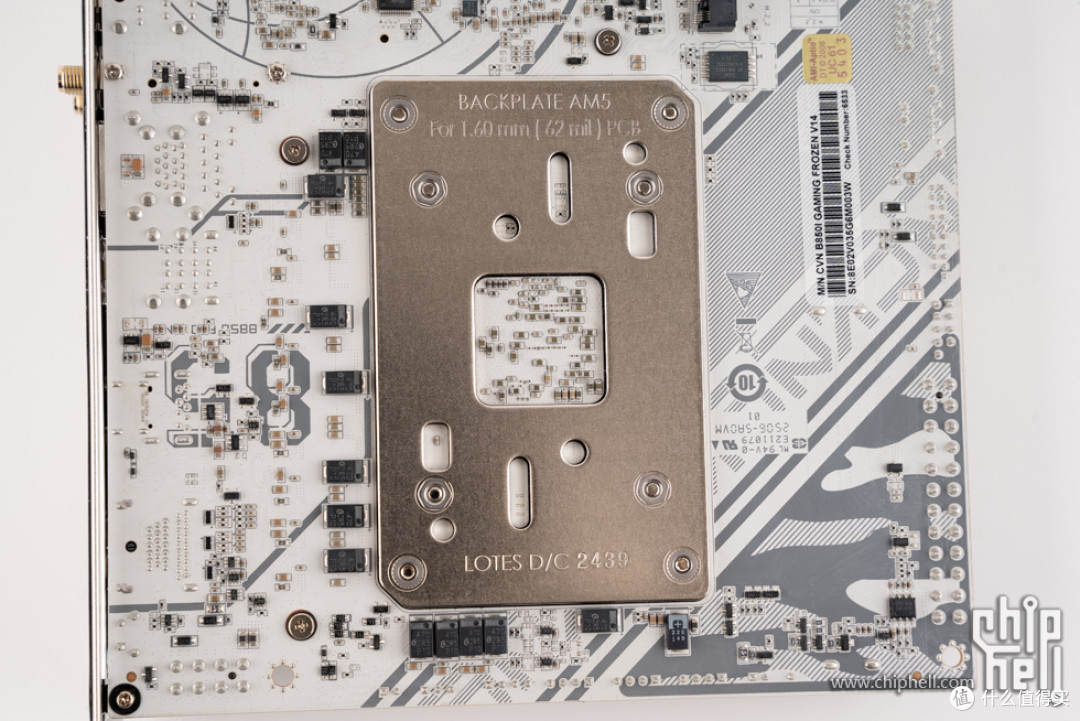

CPU插槽背板。

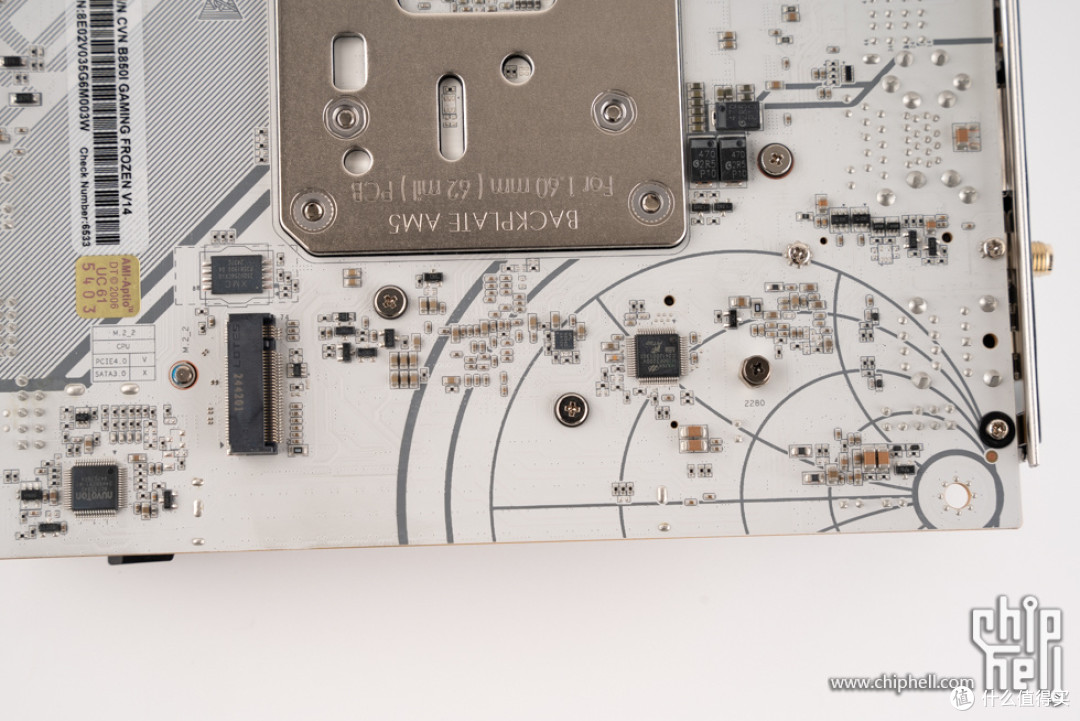

主板背面的为M.2_2插槽，最大支持PCIe 4.0 x4，由CPU提供通道，尺寸规格仅兼容2280。

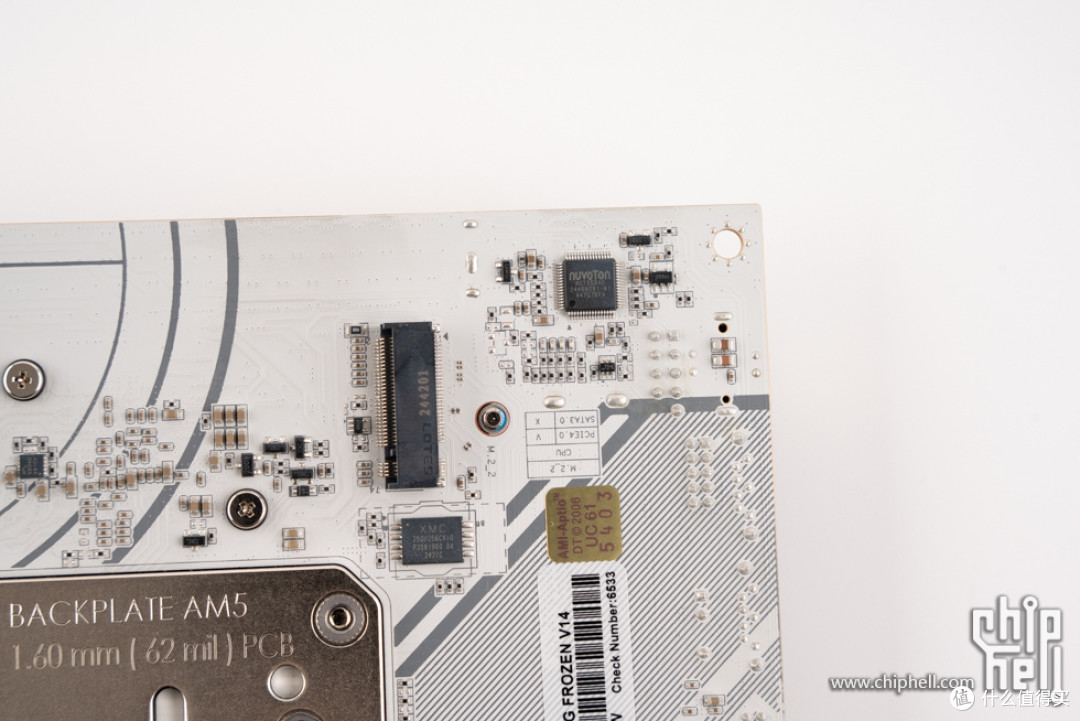

主板背面，提供主板整体状态监控等功能的NCT5584D芯片。

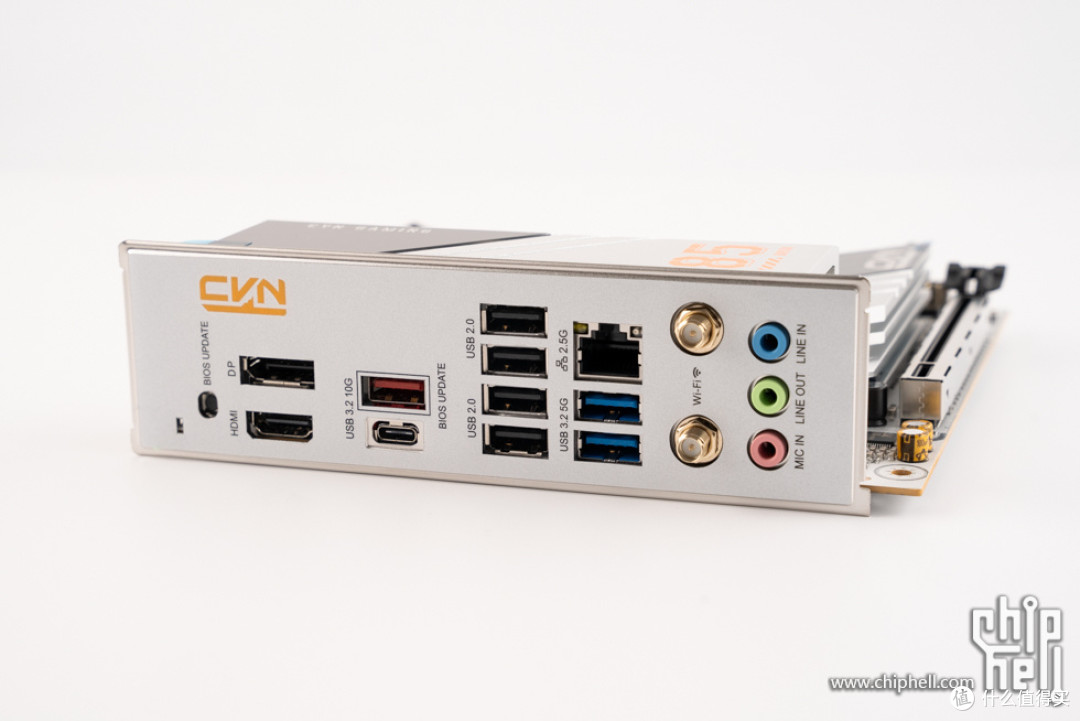

后方I/O接口区域，提供1个BIOS升级按钮，1个DP 1.2接口，1个HDMI 2.0接口，2个USB 10Gbps接口（1A+1C），4个USB 2.0接口、2个USB 3.0 5Gbps接口、1个2.5Gbps有线网口，WiFi 6E 无线接口，以及3个3.5mm的组合音频接口。

附件一览，包括说明书、2条SATA数据线、M.2固定螺丝、无线天线、。

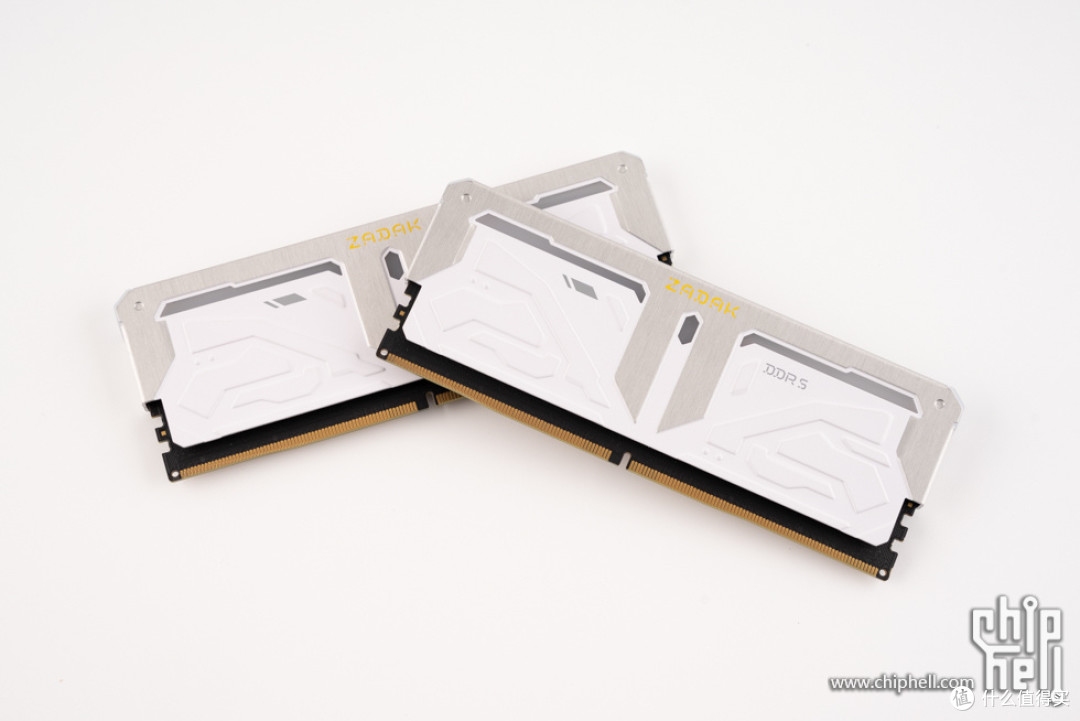

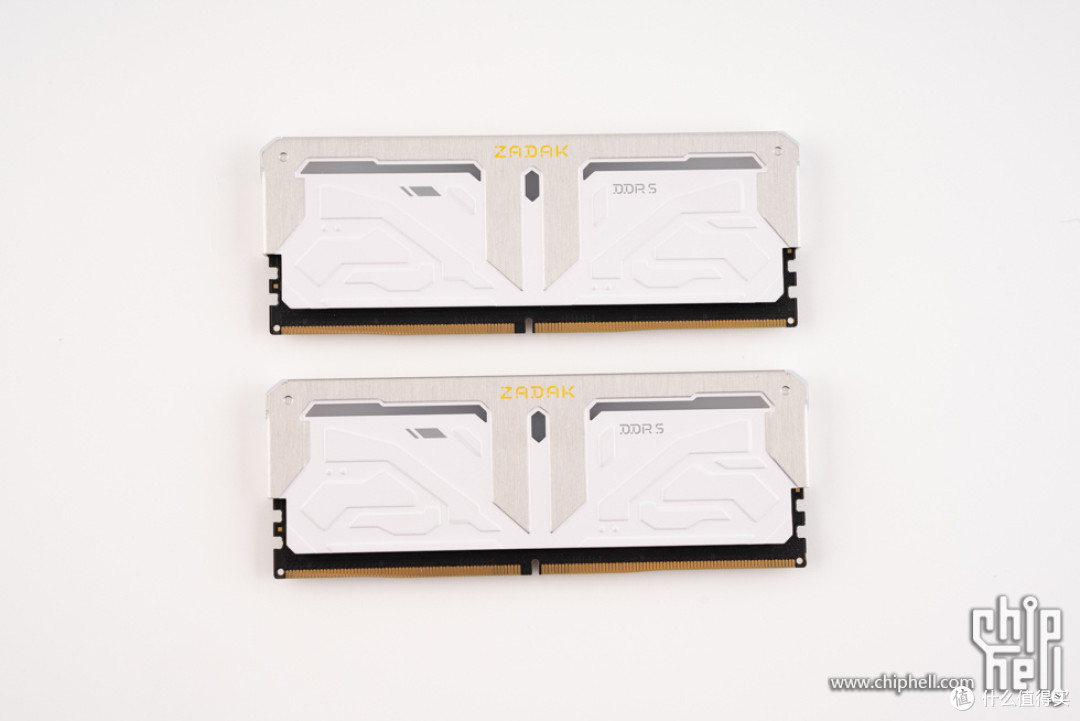

ZADAK SPARK RGB DDR5 6800 16GB × 2。

内存本体，采用银白色设计，上方采用了铝合金罩包裹，下方为白色散热装甲。

白色散热装甲部分有凹凸的科技图案设计。

内存背面贴有铭牌贴纸。

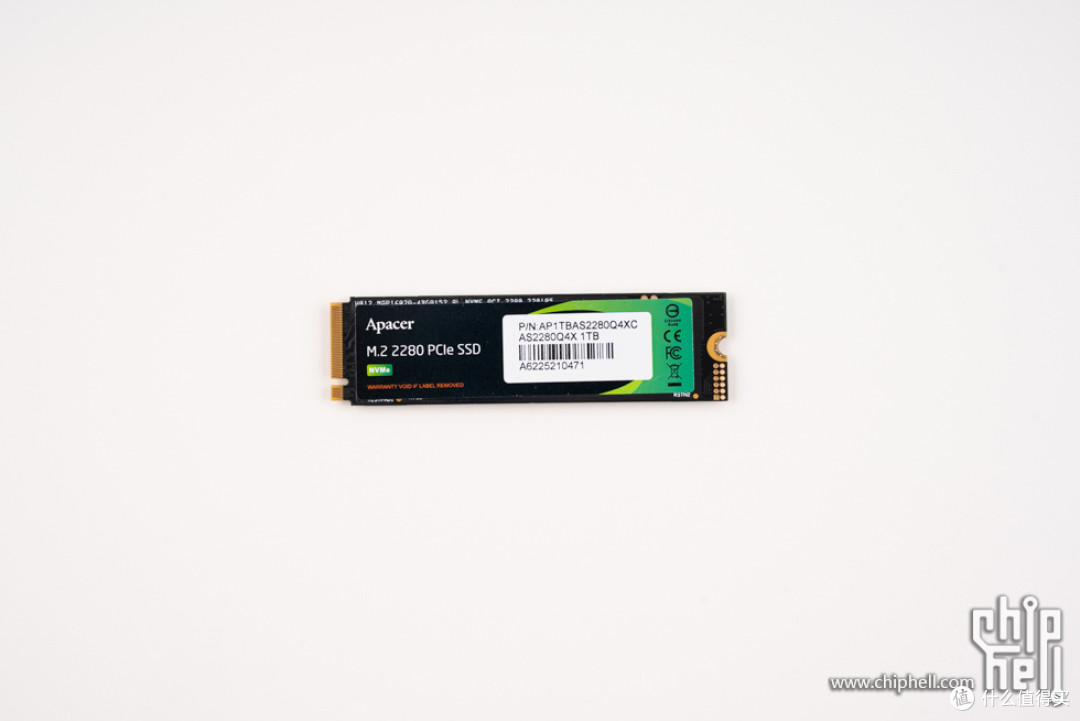

宇瞻 AS2280Q4X 1TB。

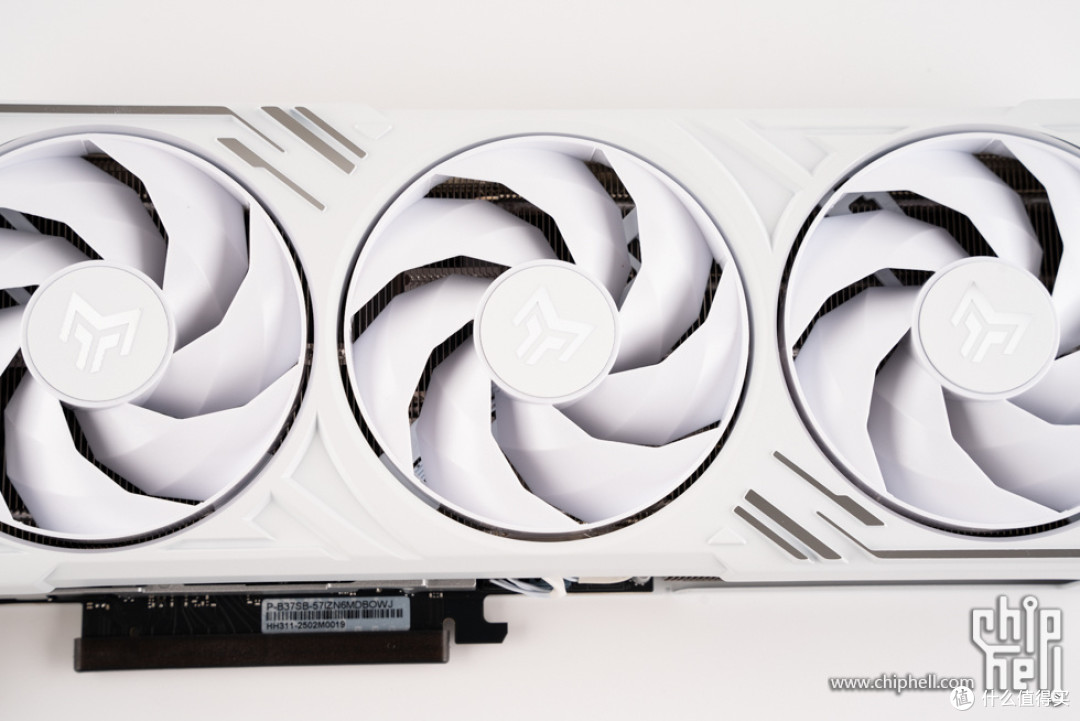

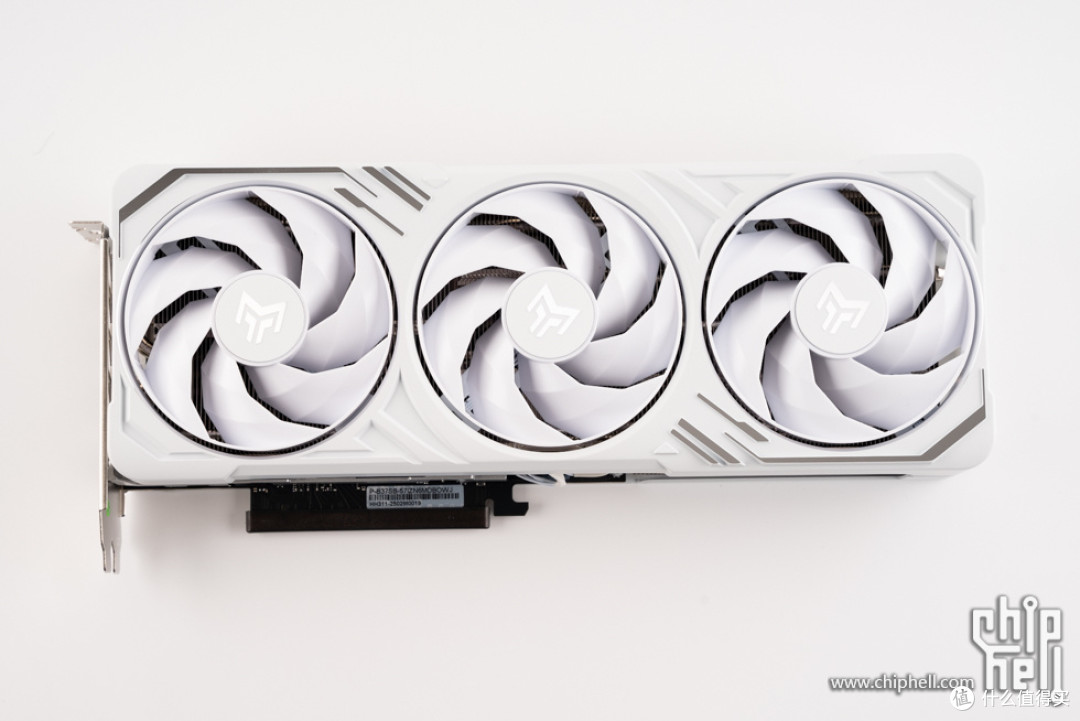

影驰 GeForce RTX 5070 Ti 金属大师白金版 OC，显卡正面，3风扇设计，采用铝合金银河装甲，搭配寒光星β散热器。

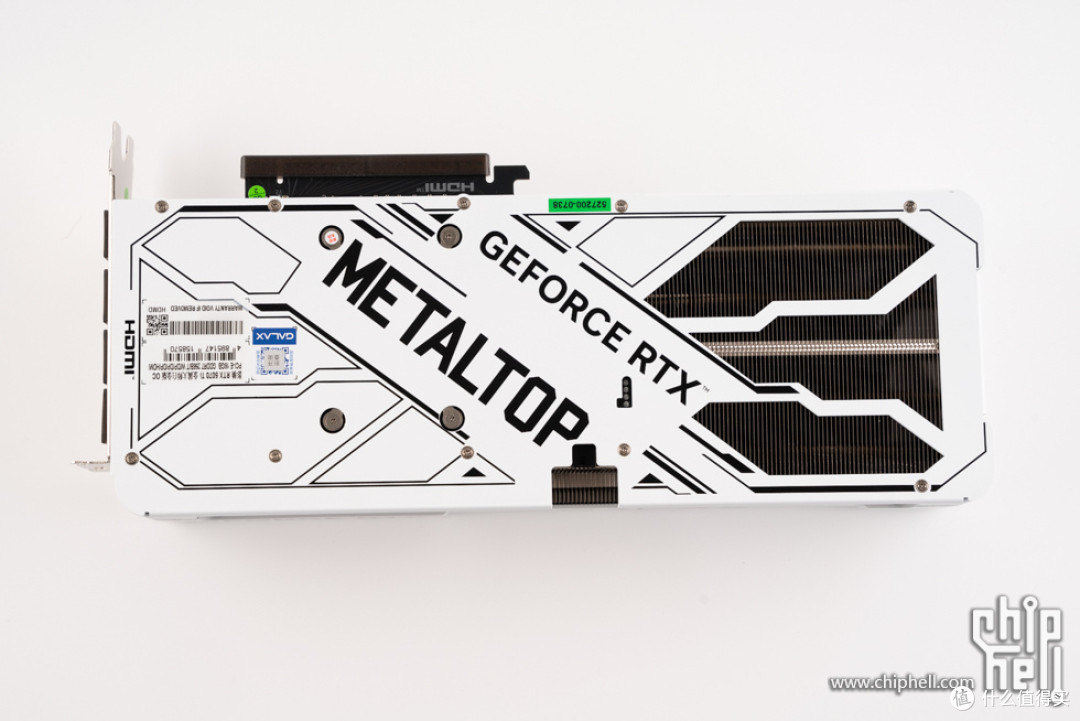

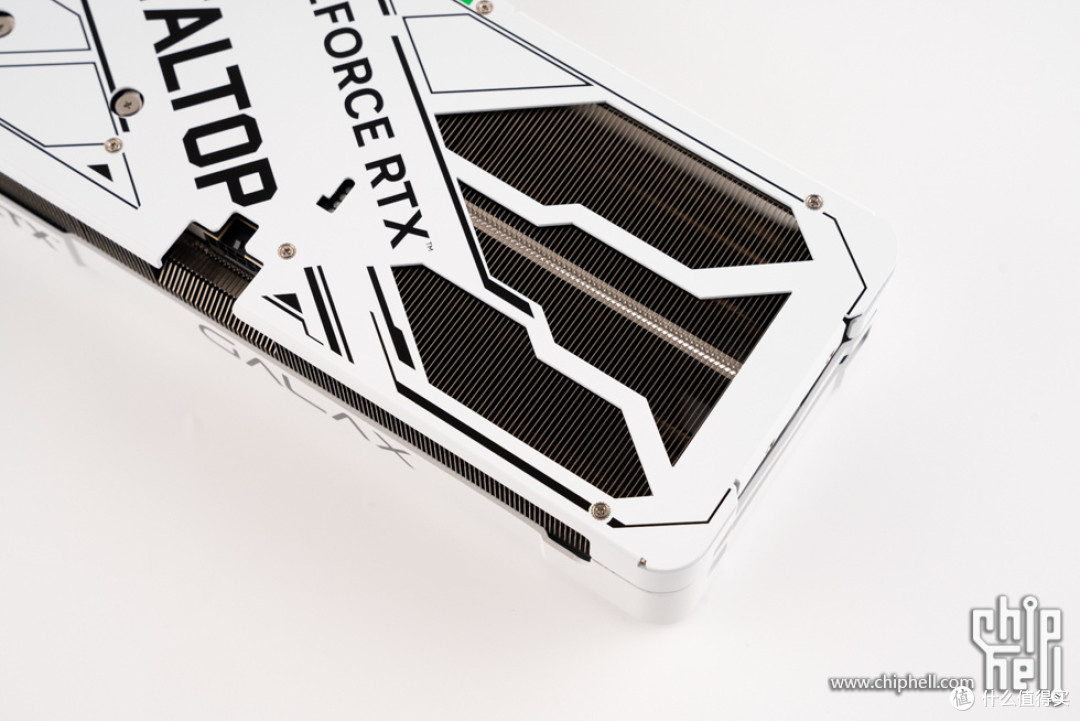

显卡背面，采用金属材质背板，辅助散热，背板上印有金属大师系列名称，中间有GEFORCE RTX字样，右侧是贯穿开孔设计，提升散热效能。

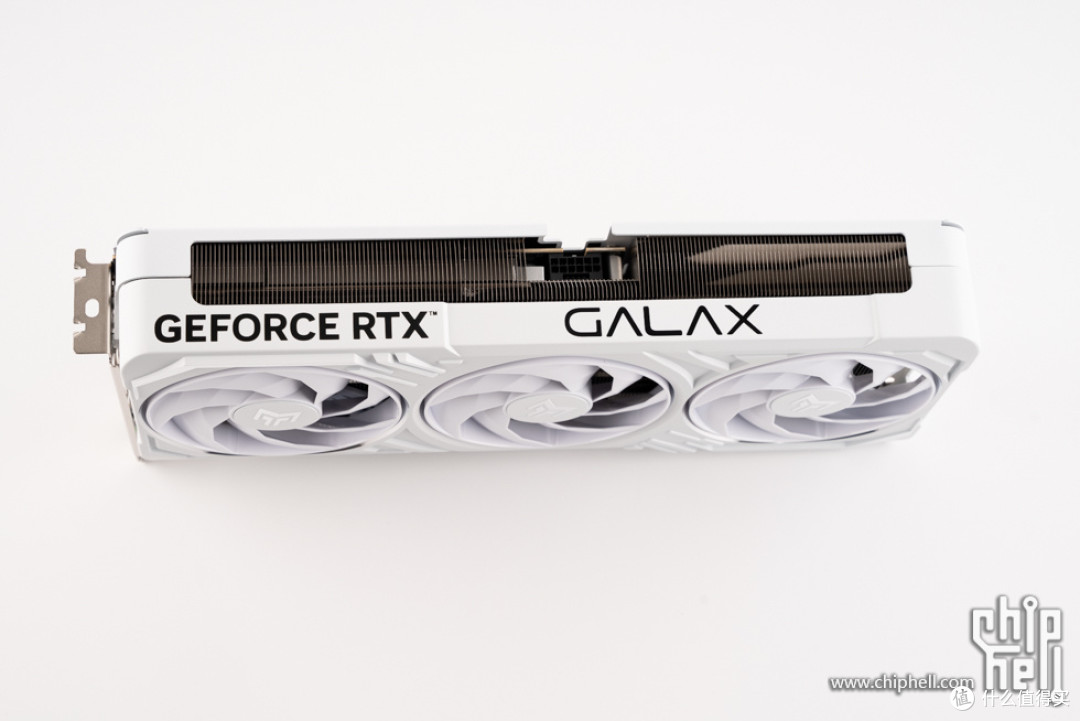

显卡顶部一览，开有散热开孔，可以看到内部的散热鳍片。

显卡立起来的效果。

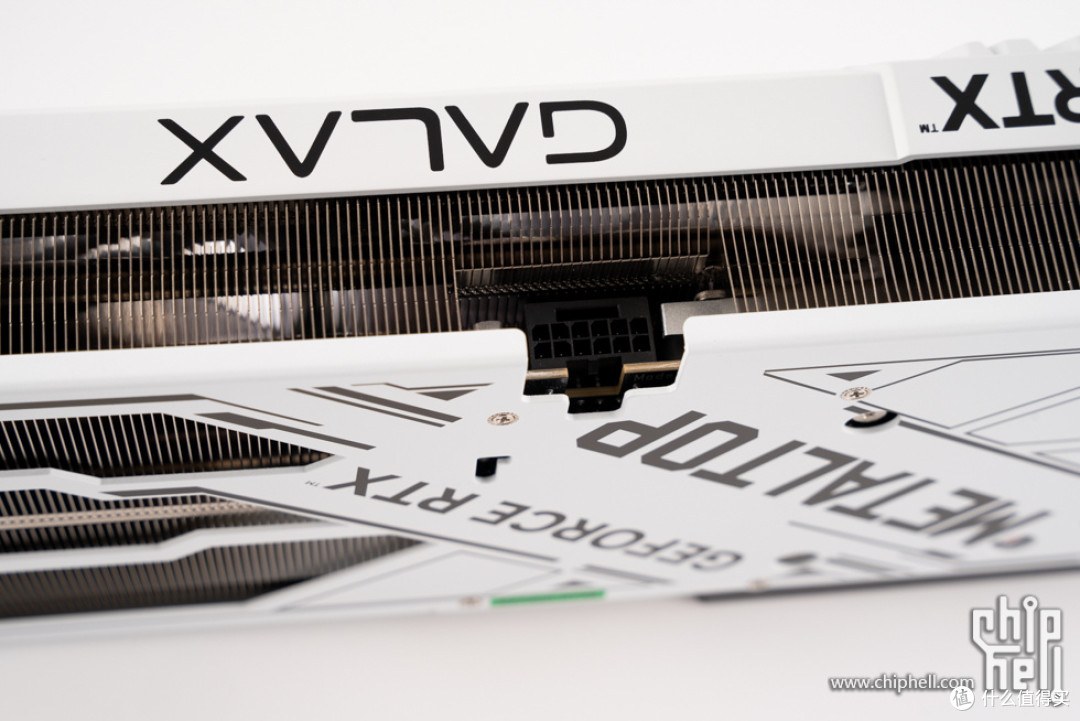

显卡采用12V-2×6供电接口。

寒光星β散热器，采用霜环风扇，铝合金上盖。

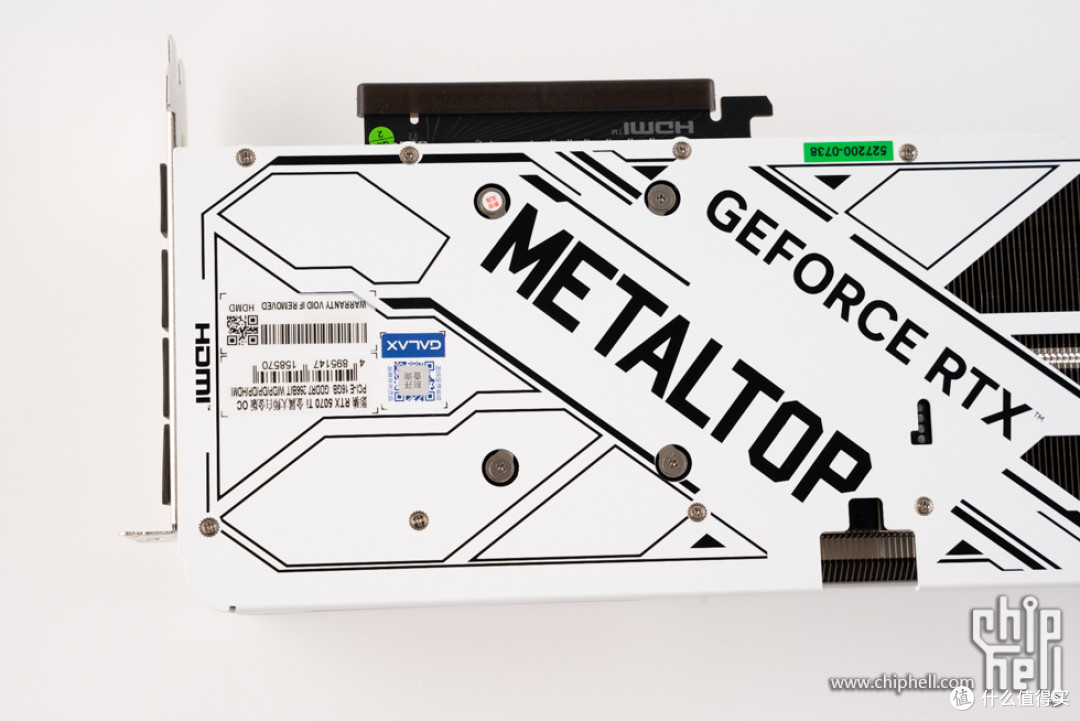

显卡背部细节。

显卡侧面一览。

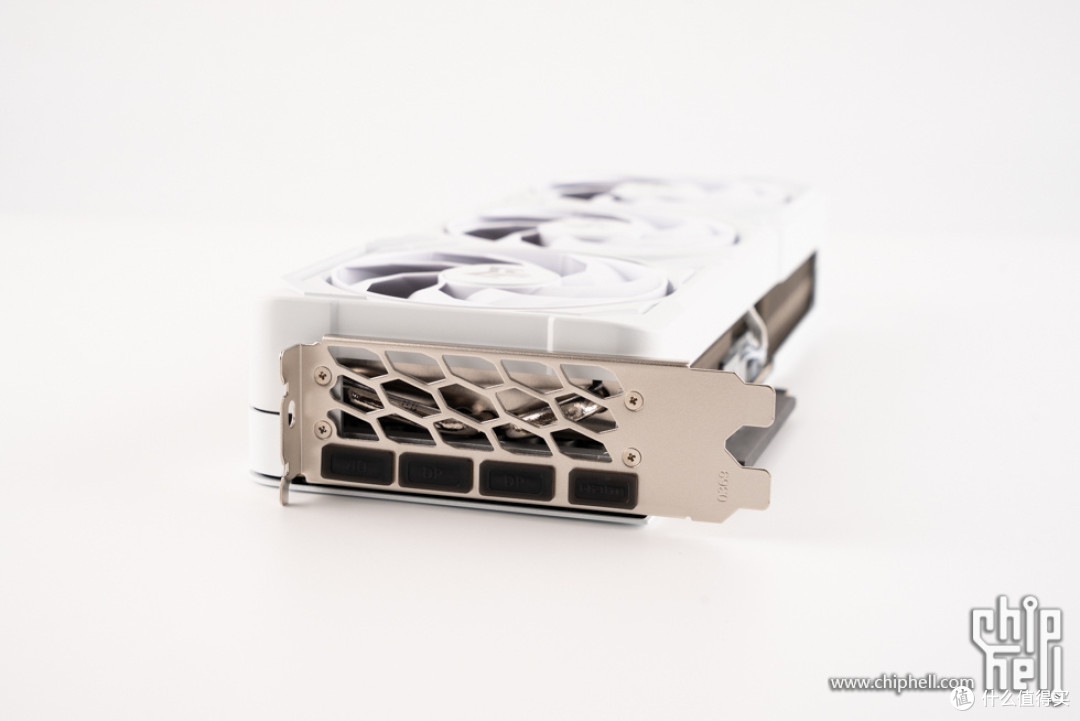

接口部分，包含3个DP 2.1b和1个HDMI 2.1b。

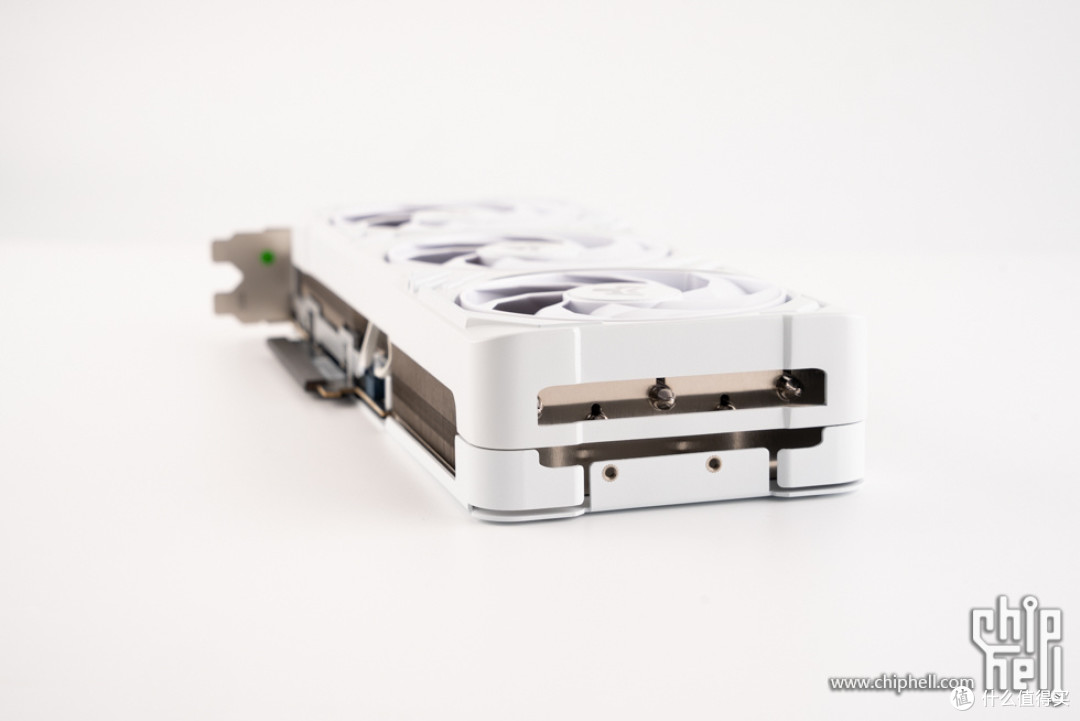

显卡前部。

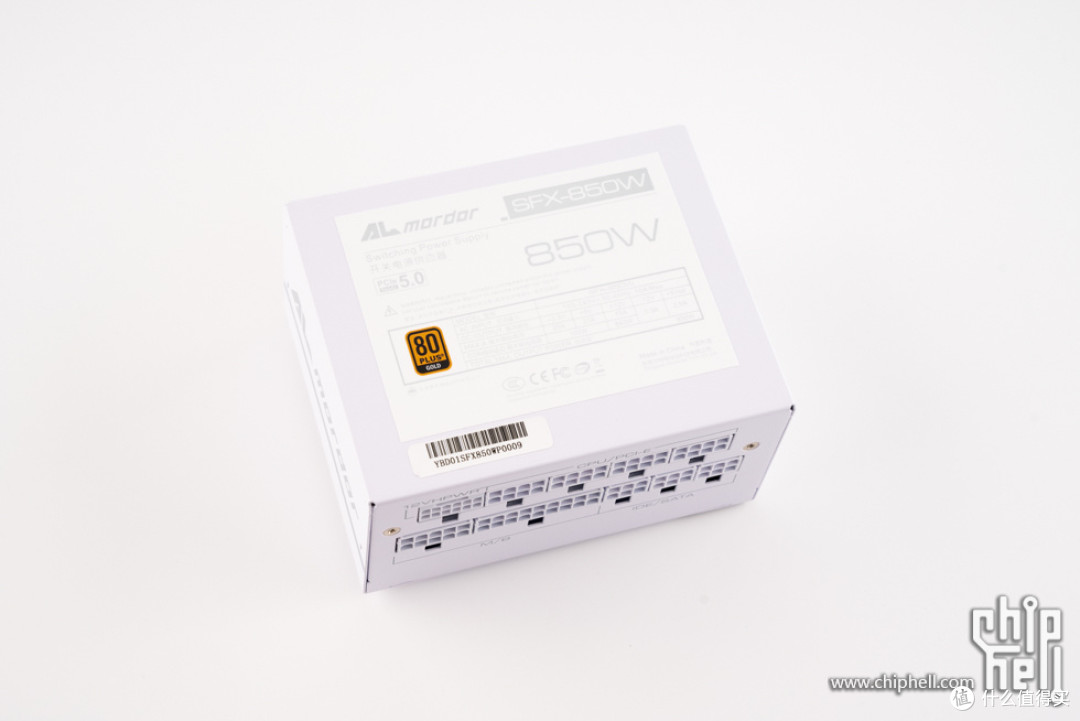

Almordor SFX 850W，金牌全模组电源，转换率高达90%，标准SFX尺寸设计，带有5年质保。电源顶部，带有铭牌贴纸，详细标注了输入输出的能力。

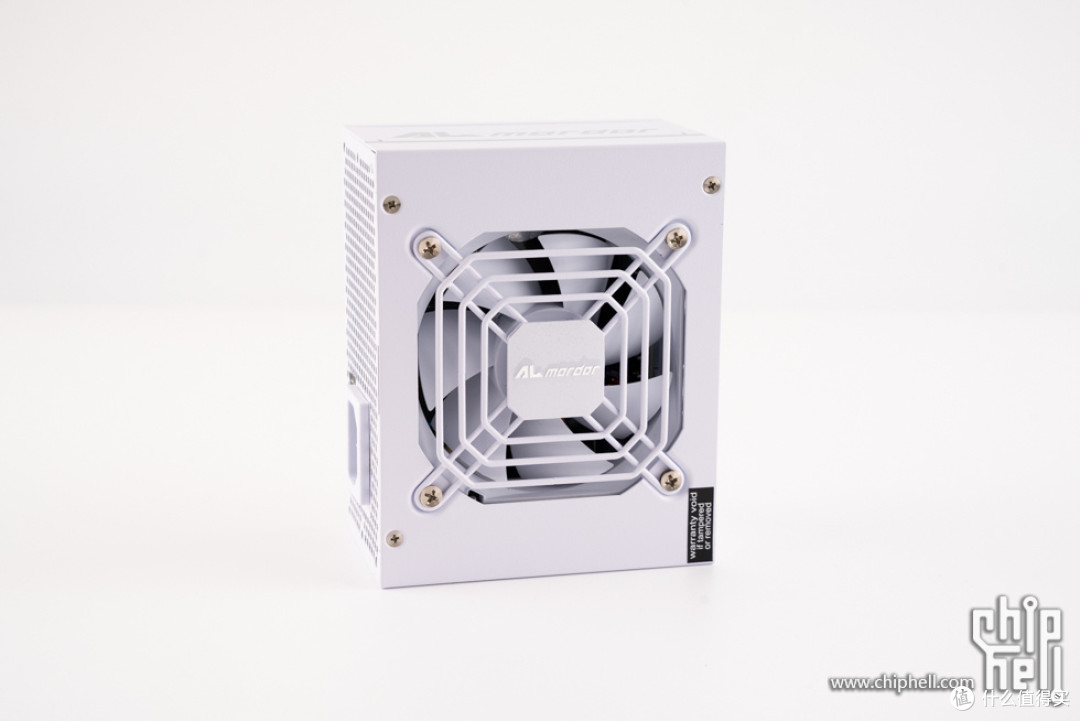

风扇侧，中间有Almordor的logo。

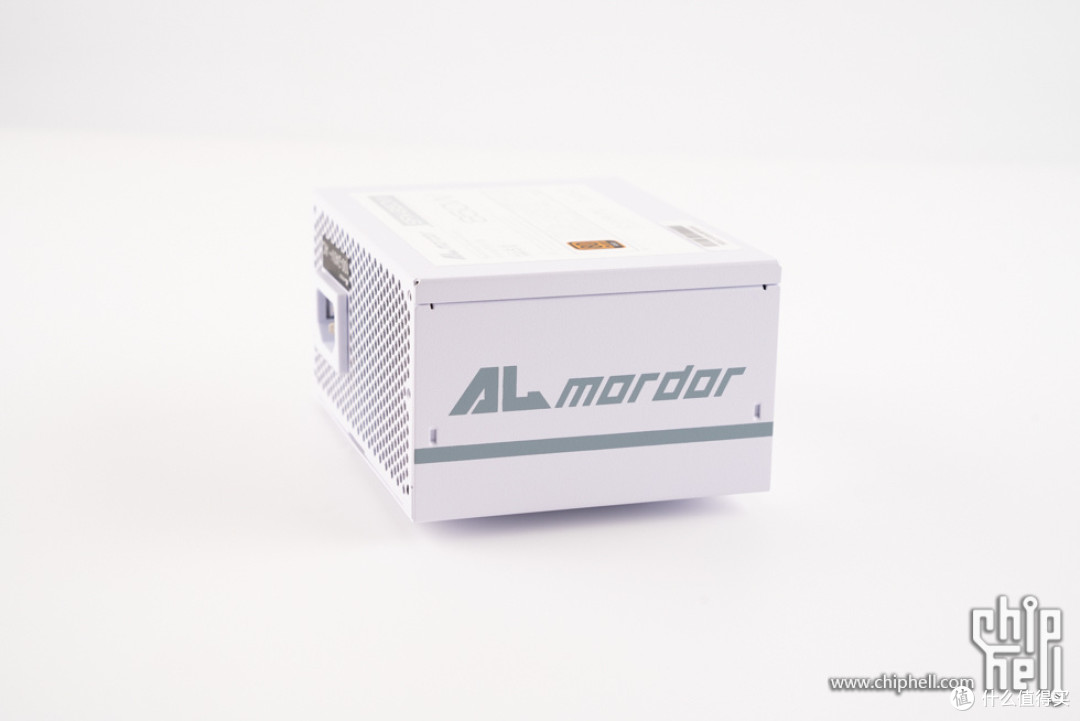

电源侧面，有Almordor的logo。

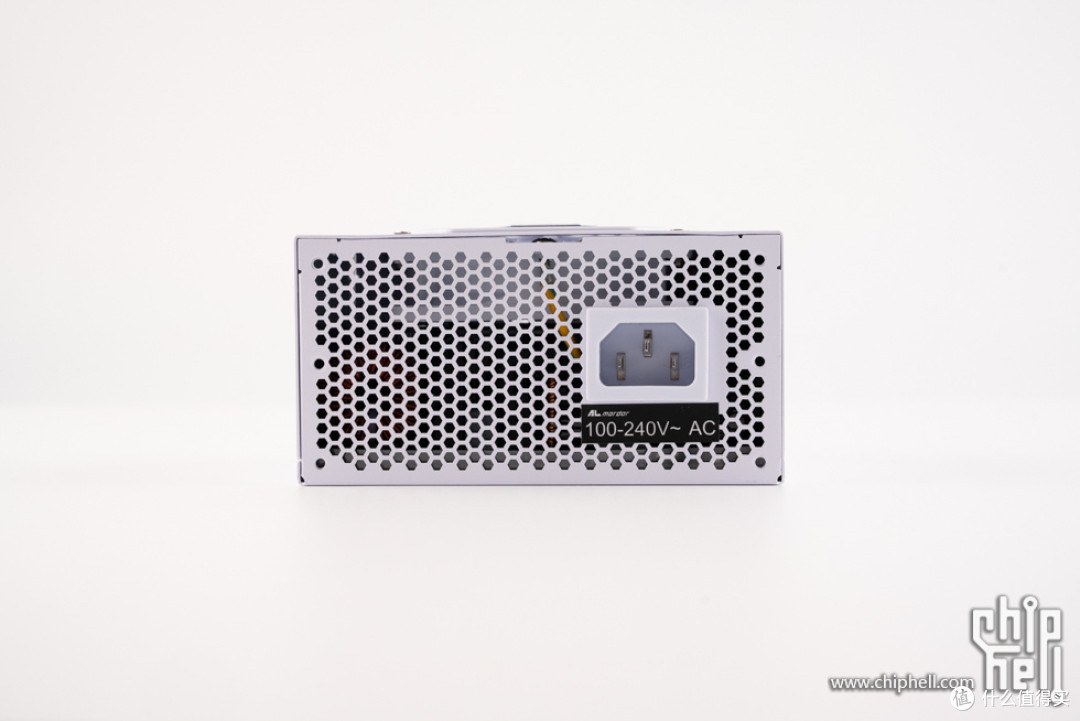

电源尾部。

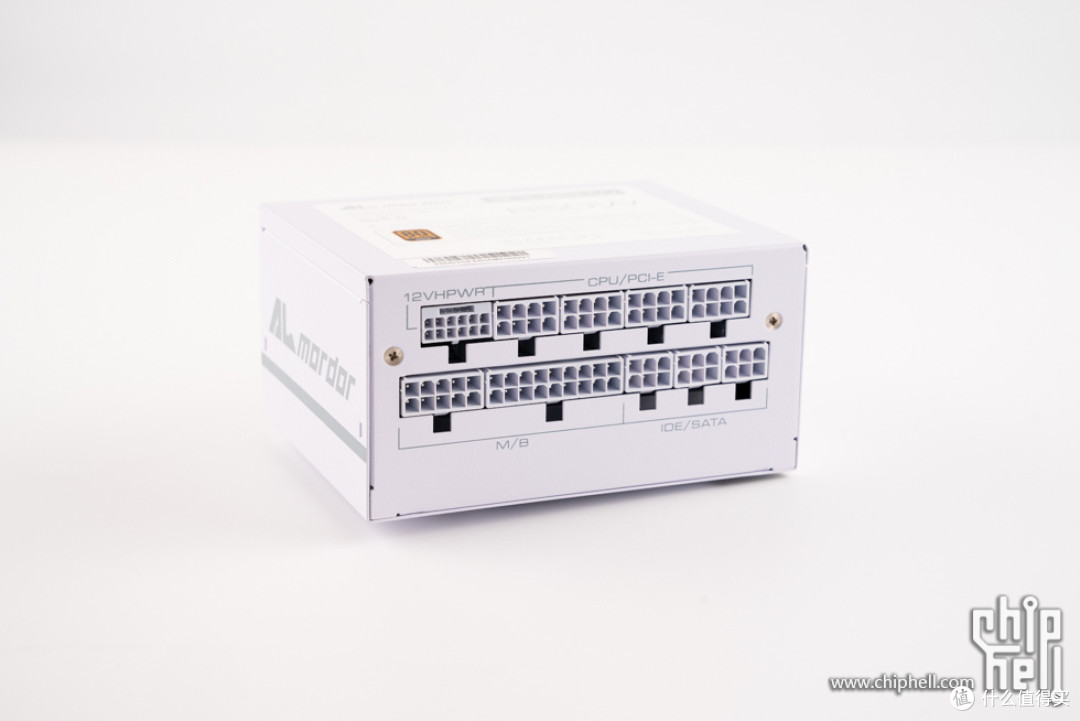

全模组接口部分。

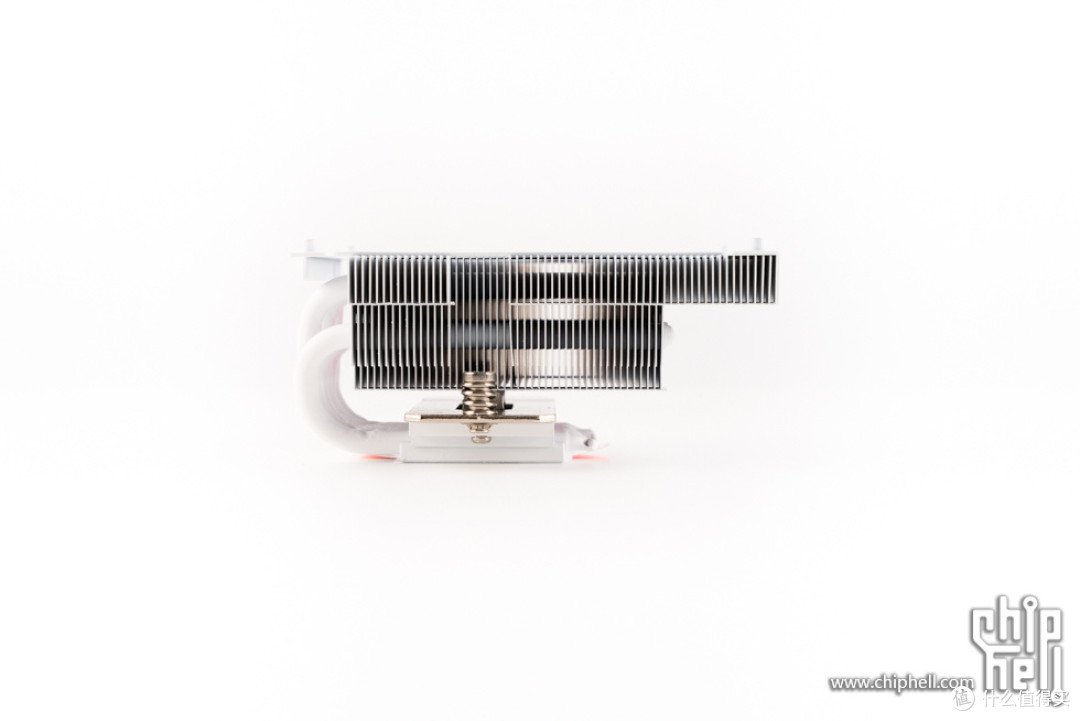

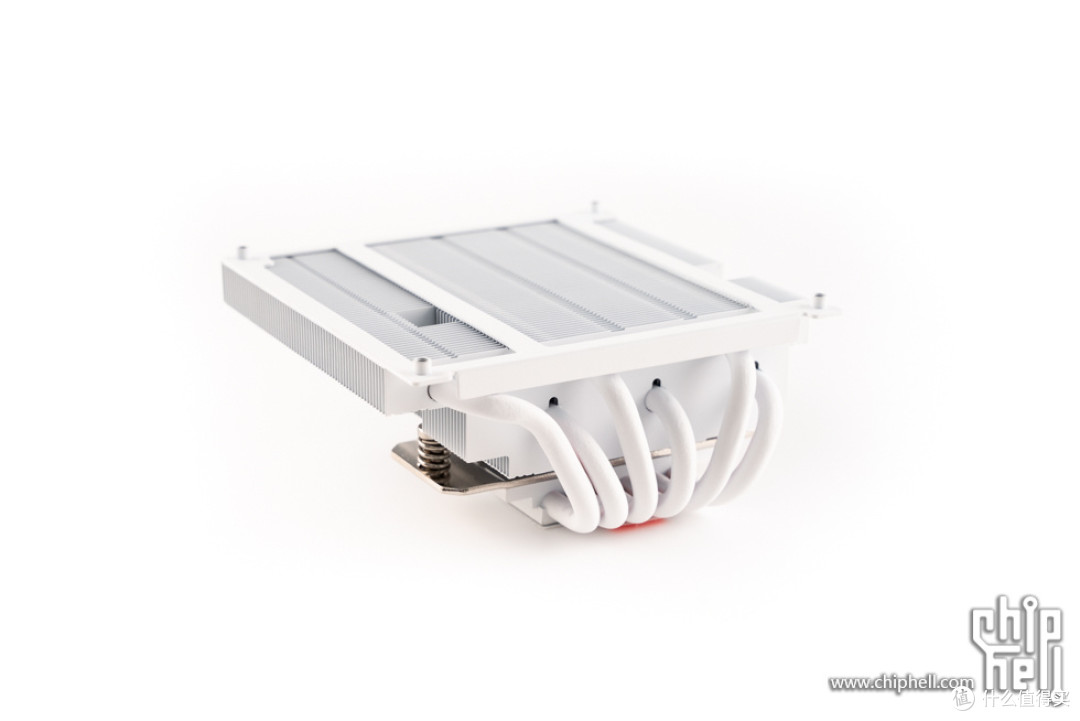

ID-COOLING IS-67-XT WHITE，全白设计，采用6热管回流焊，纯铜底座，安装风扇后高度为67mm。

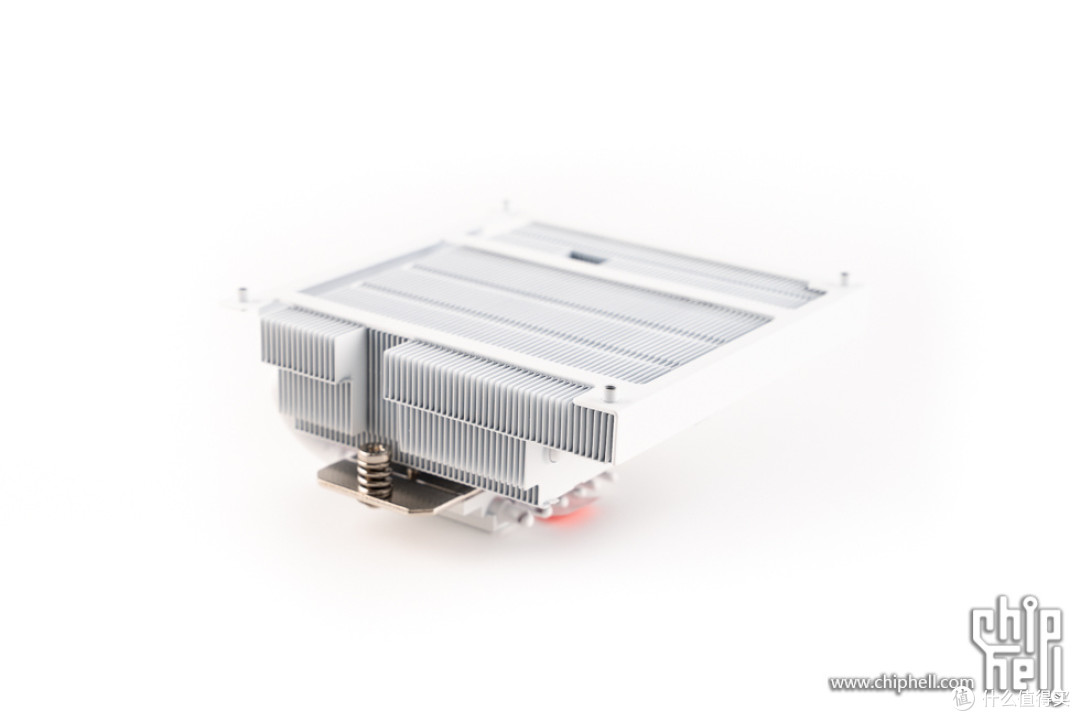

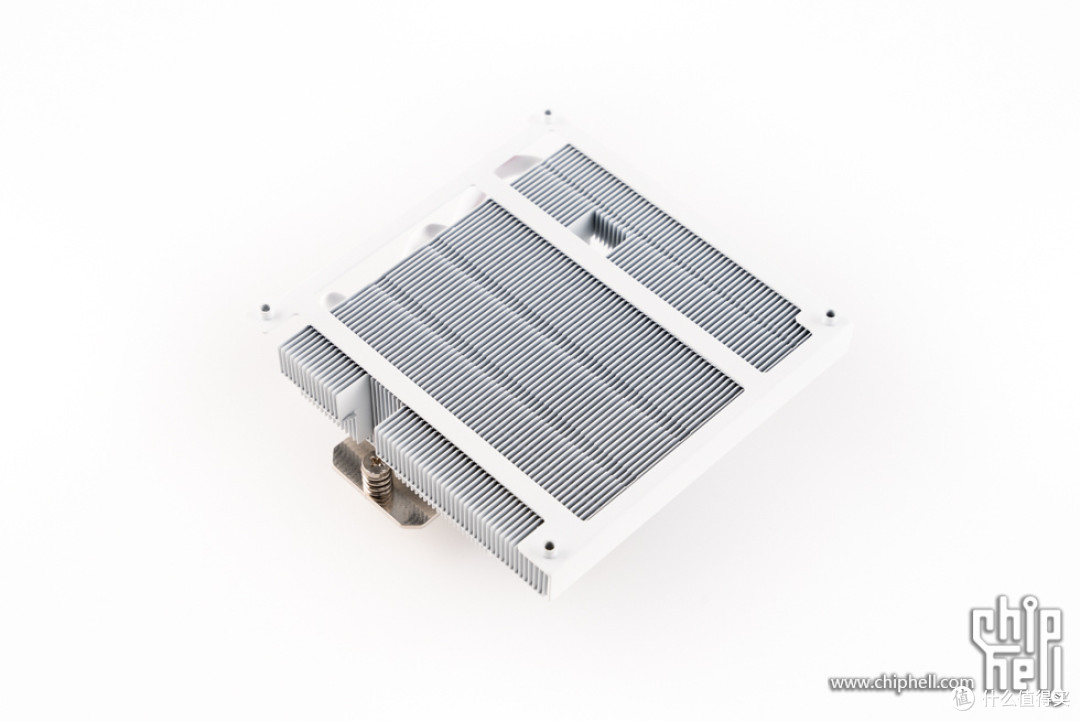

散热鳍片做了白化处理。

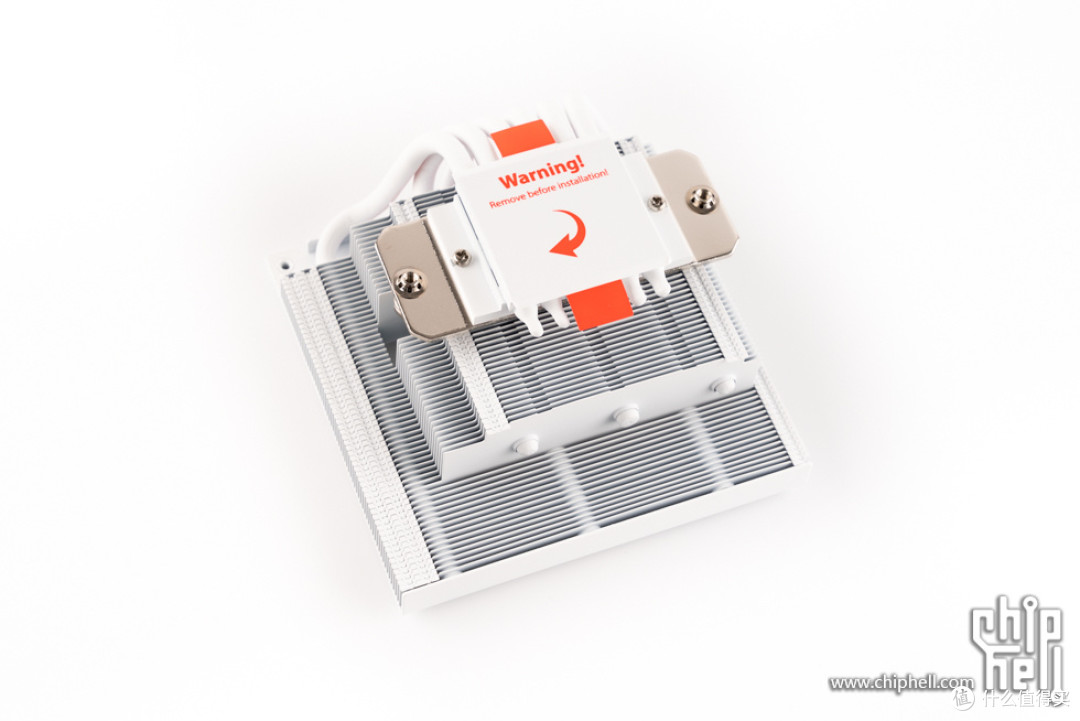

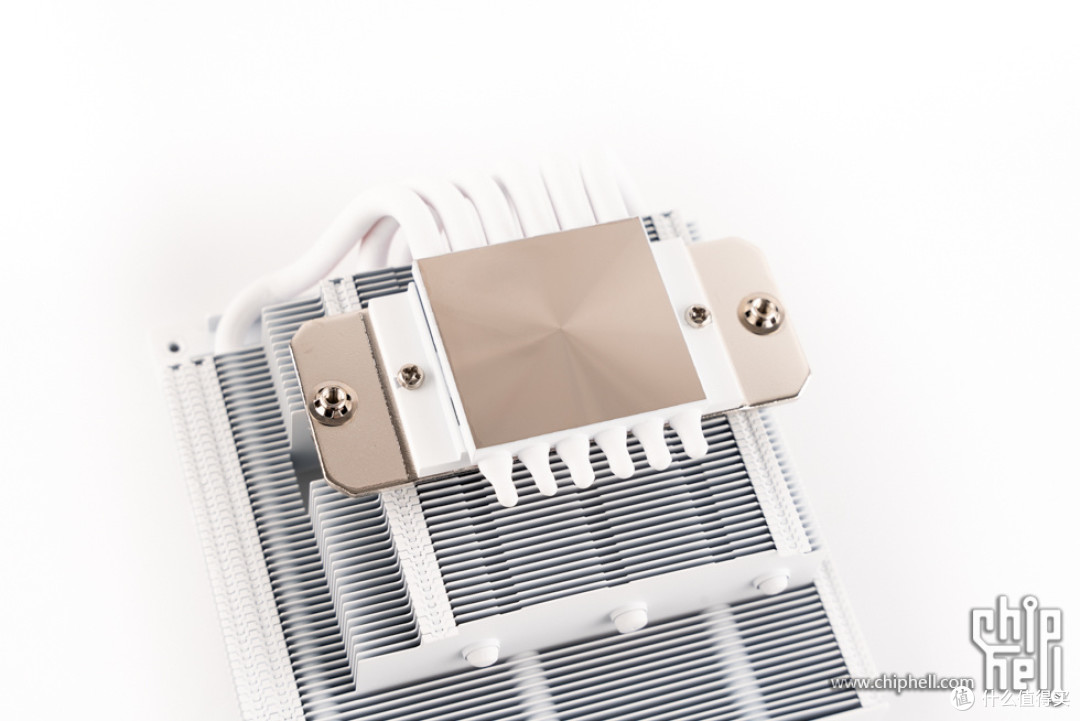

散热器底座，贴有保护膜，使用前需要撕掉。

全电镀CNC纯铜底座，与热管采用无缝焊接，能迅速传导热量至鳍片。

散热器带的风扇，动态转速500-2200 RPM，满载噪音32.3 dB(A)，风量67.58 CFM，风压1.54 mmH₂O。

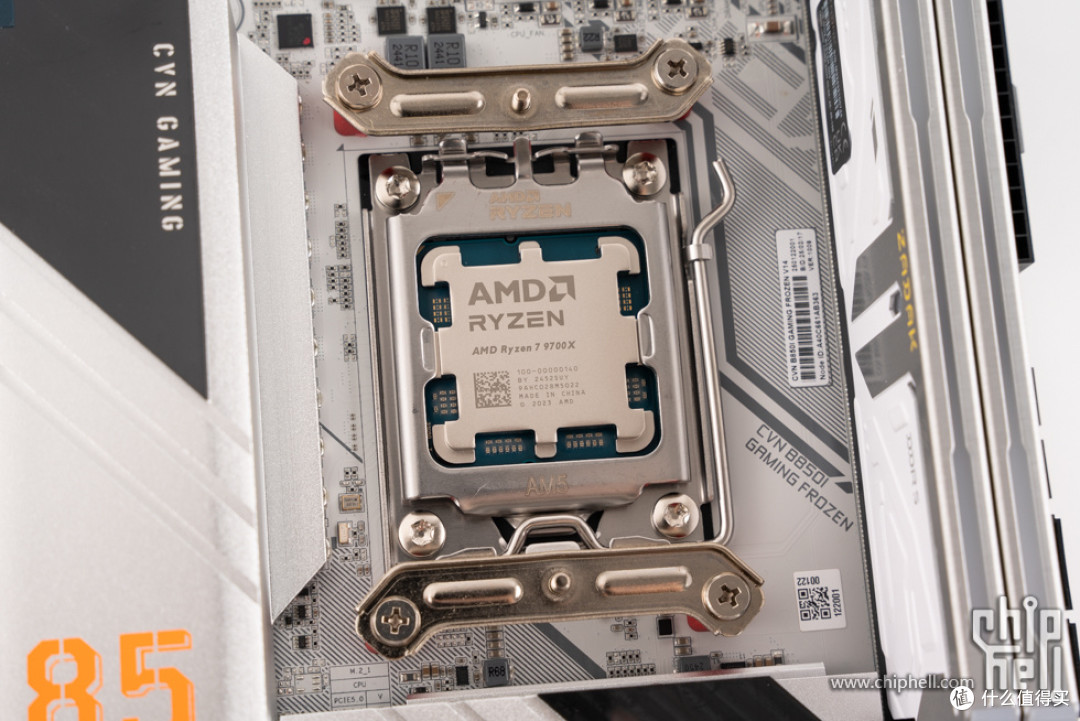

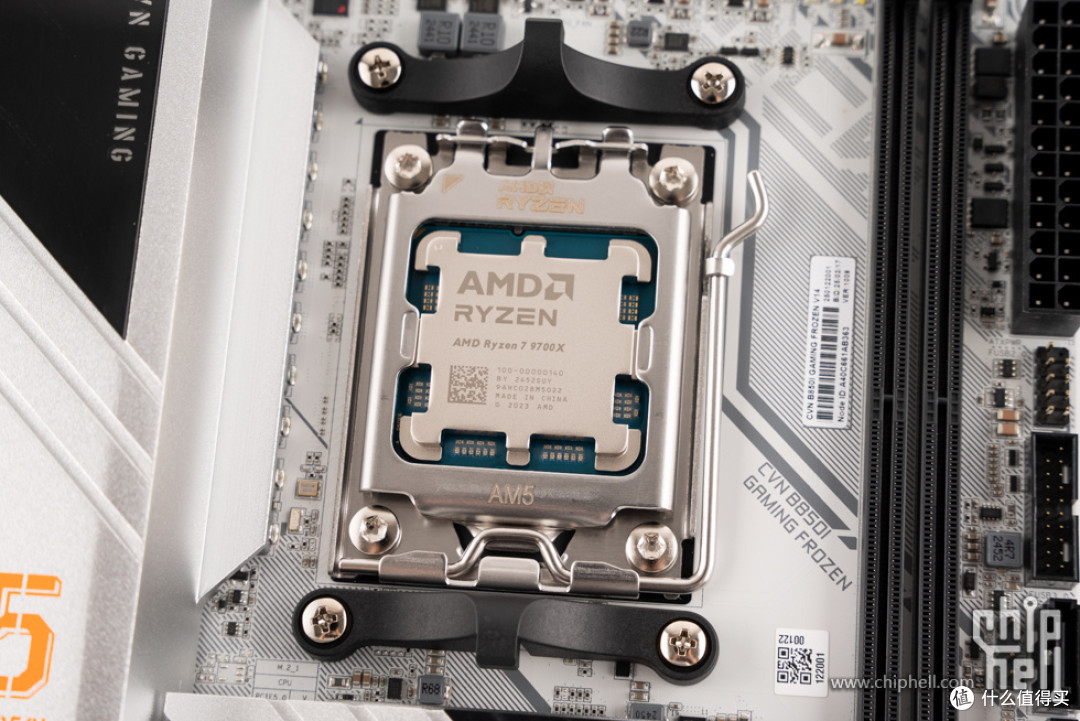

安装CPU。

安装内存。

安装CPU散热器扣具。

安装CPU散热器。

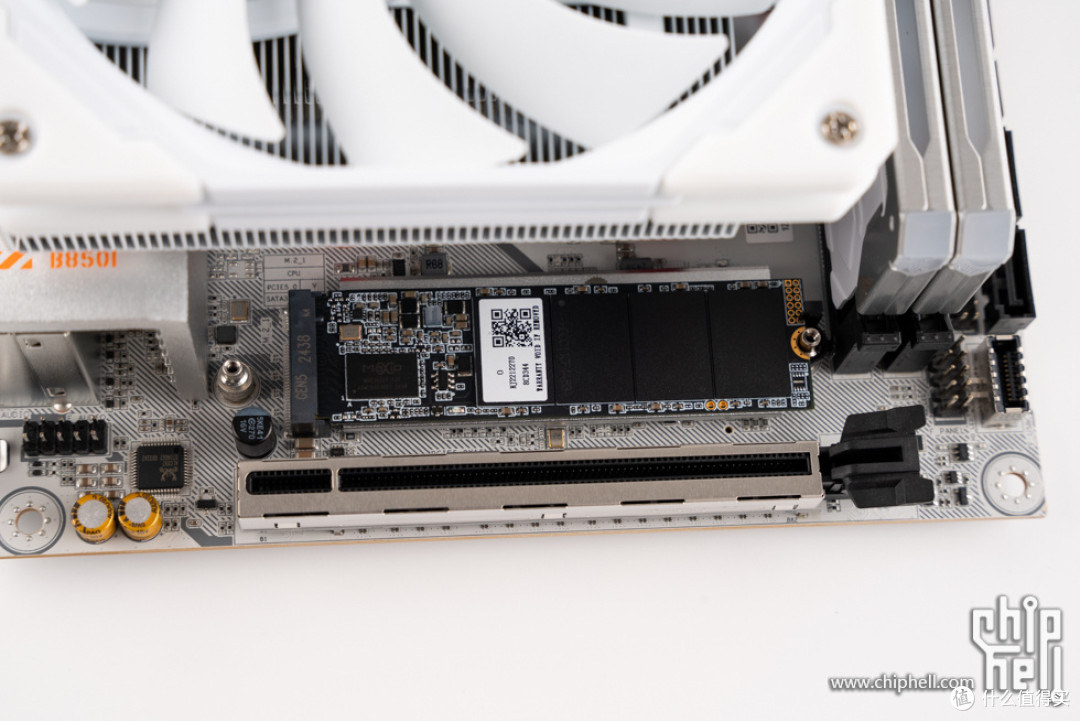

安装SSD。

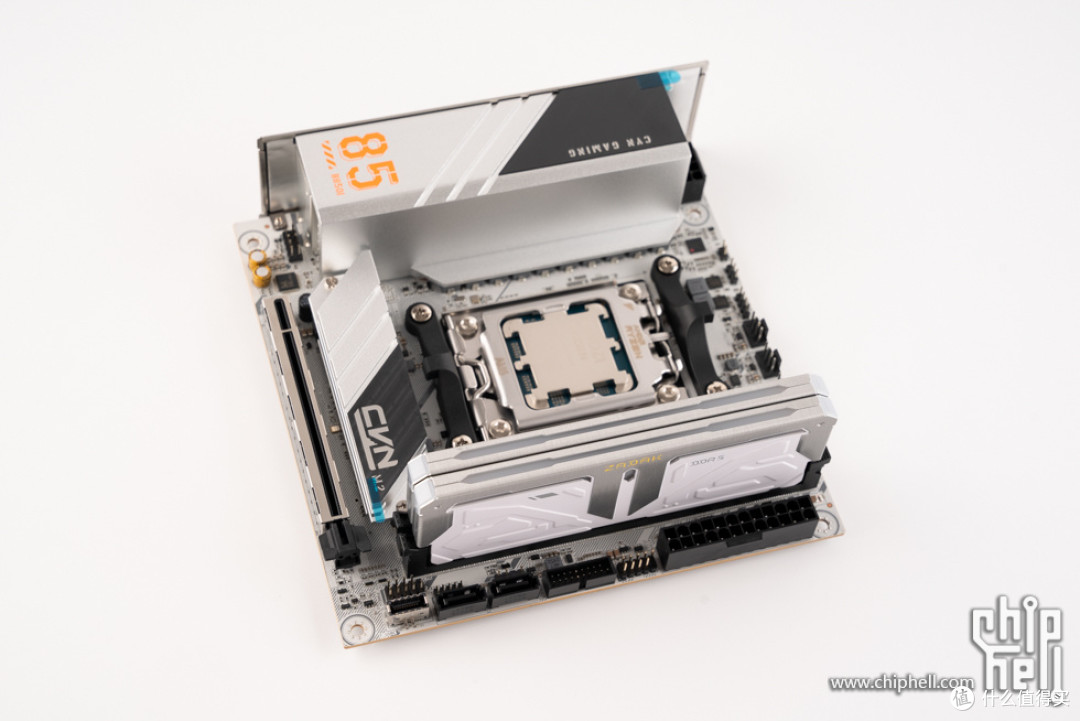

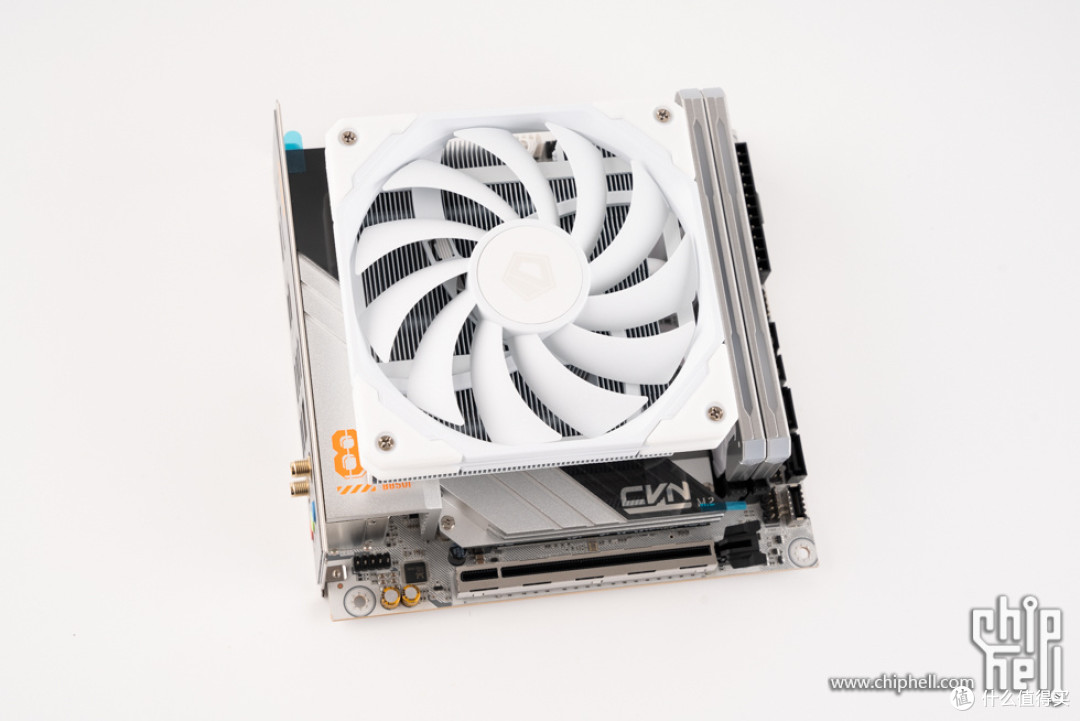

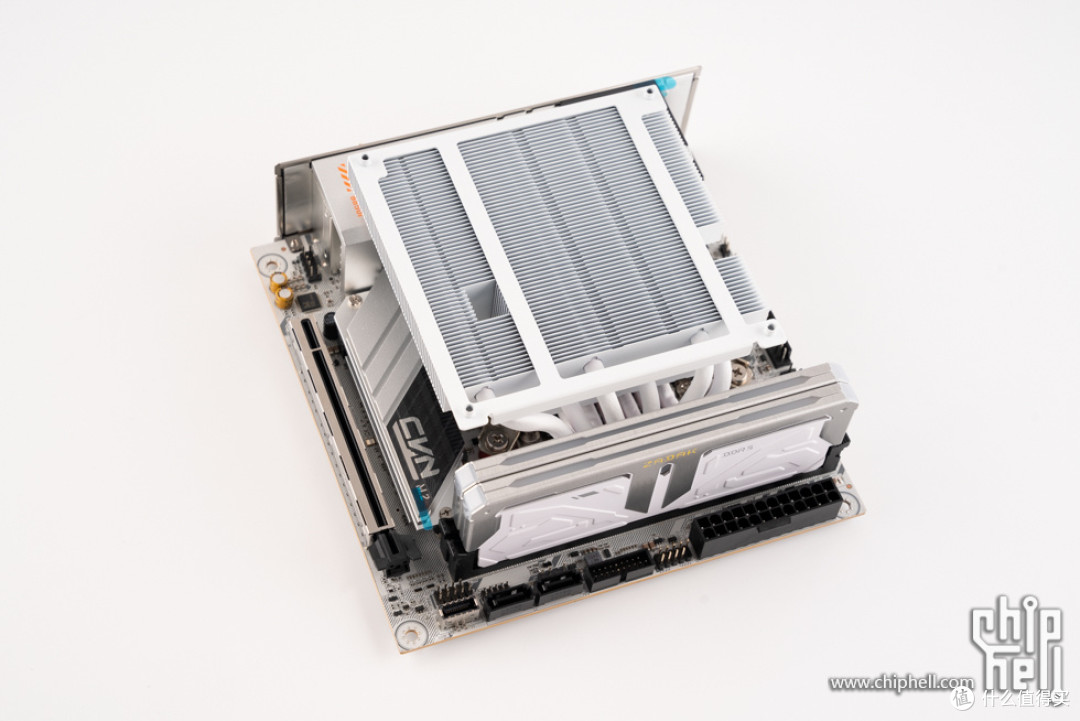

平台各角度展示。

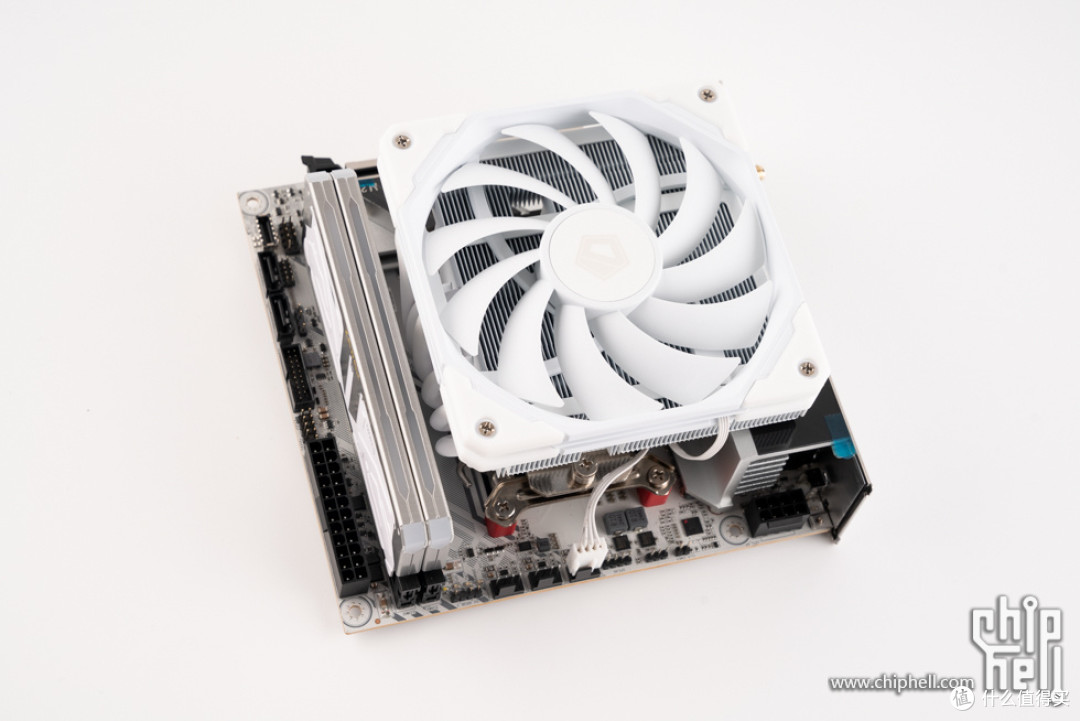

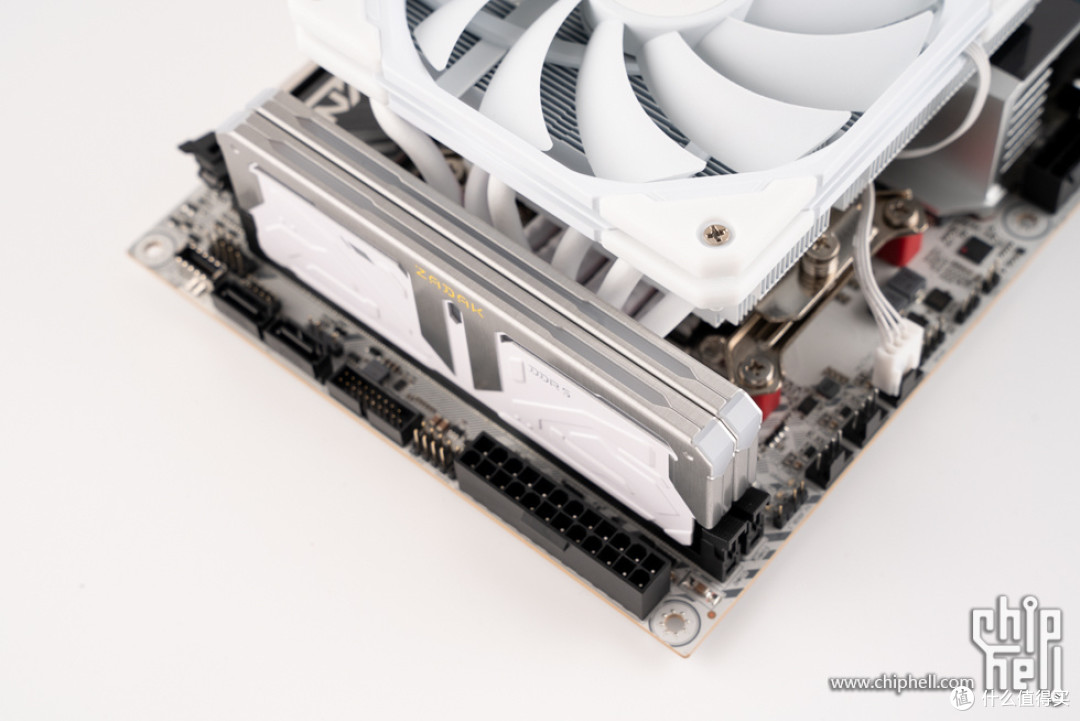

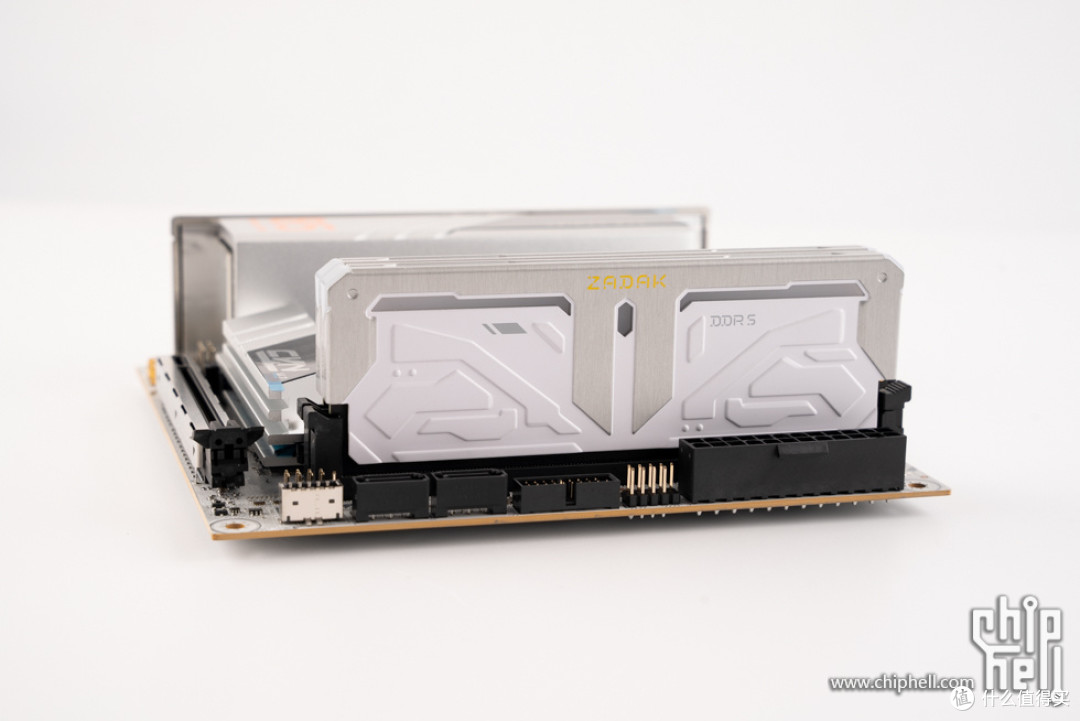

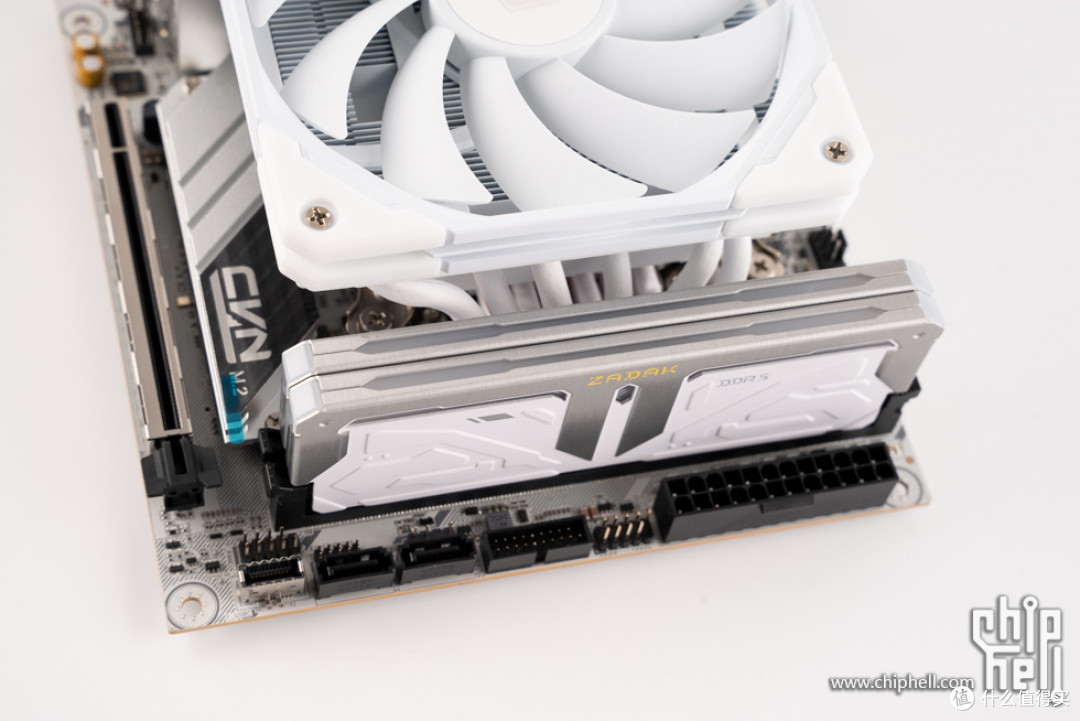

ID-COOLING IS-67-XT WHITE 对高马甲内存兼容性不错。

闪鳞 S400 Pro ITX机箱，自带提手，机箱尺寸为340 mm × 155 mm × 205 mm，10.8L，机箱采用MESH透气侧板，有效打造高效气流通道，极速驱走内部积热，大幅增强散热效能，硬件兼容方面，CPU散热器限高67mm，显卡限长337mm，厚度支持到3槽，支持SFX/SFX-L规格电源，机箱顶部支持安装2把12015薄扇。
