最近知乎上CAD打印求助帖排着队出现：「为什么cad预览和打印出来不一样，有些线变细了？」「CAD布局视口线突然消失？」「黑白打印样式，为啥预览还是彩色？」这类求助最近尤其多。知乎B站上打印样式设置的教程播放量动辄几万，一个批量打印插件的教程能到十四万播放。哔哩哔哩画图的都懂：画图不是最慌的，最慌的是出图节点到了，纸一出来发现少线，旁边的人开始怪打印机，你开始重装软件。
浩辰官方自己的排查指南把话说得很直白：打印缺失九成以上与图层设置和打印样式表有关。知乎我把官方指南和社区里大家踩过的坑合在一起，按从高频到低频的顺序理成一张清单，其中有两个成因，连官方指南都没提。

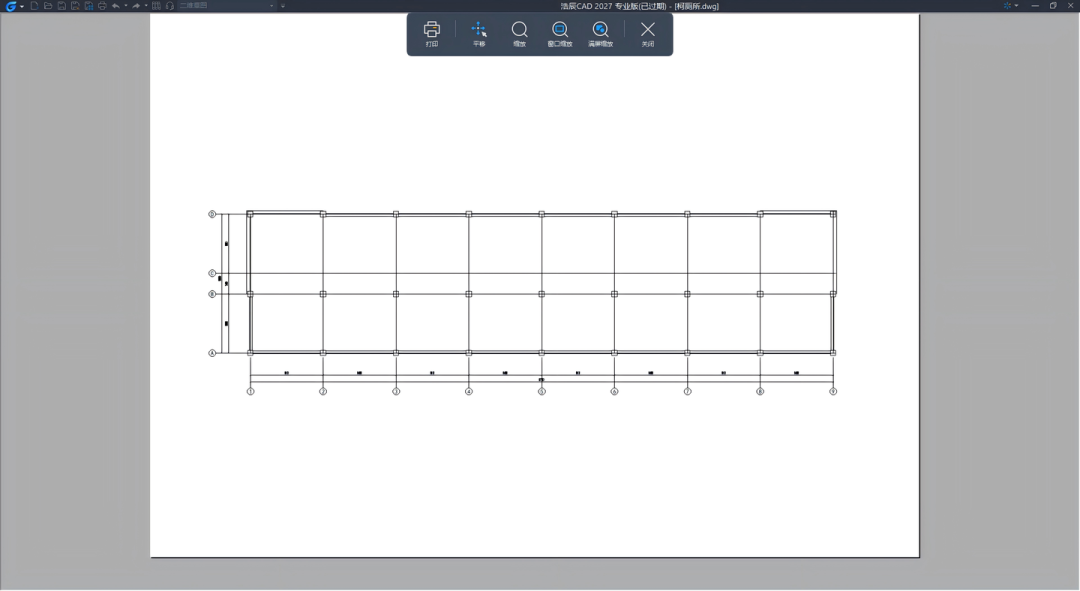

先花一分钟分叉：预览里丢不丢？
别上来就翻设置，先打一次预览，看预览画面。
预览里线条已经没了：问题在图纸设置端，按下面①到⑤的顺序查；
预览正常、纸质或PDF出图才丢：方向反过来，先怀疑打印机驱动和输出端，换一台打印机或虚拟PDF打印机交叉验证，再回头查设置。知乎
这一步能省掉大半冤枉功夫。我见过太多人从第一步就查错了方向，在图纸设置里翻了一晚上，最后发现是驱动的问题。
① 图层被设成「不打印」

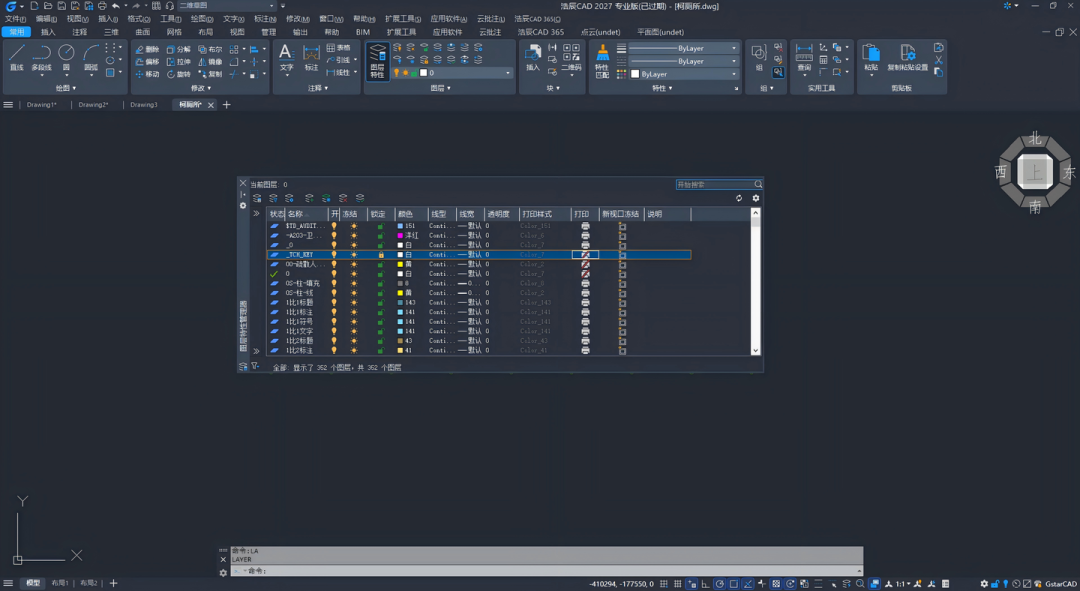

命令行输入LA打开图层特性管理器，看「打印」这一列：打印机图标带红斜杠的图层，画得再认真也不会出现在出图里，右键图标取消勾选就能恢复。这是官方指南列的第一高频原因。还有个更隐蔽的版本：图标看着正常但就是不打，把该图层打印状态关掉再打开，刷新一下属性再试。知乎
② 线画在了DEFPOINTS层上
这个是官方指南没写、但社区里反复有人踩的坑。打标注的时候，DWG系软件会自动建一个叫DEFPOINTS的图层，这个图层天生不打印。你要是画图时手顺，把辅助线、甚至实体线画进了DEFPOINTS层，屏幕上看着全都有，出图永远缺那一块。这是DWG平台的固有行为，浩辰、中望、AutoCAD都一样。排查办法：选中「失踪」的那类对象，在特性面板看它所在图层，中招了就改到正常图层。
③ CTB打印样式表里，那个颜色被淡显或关掉

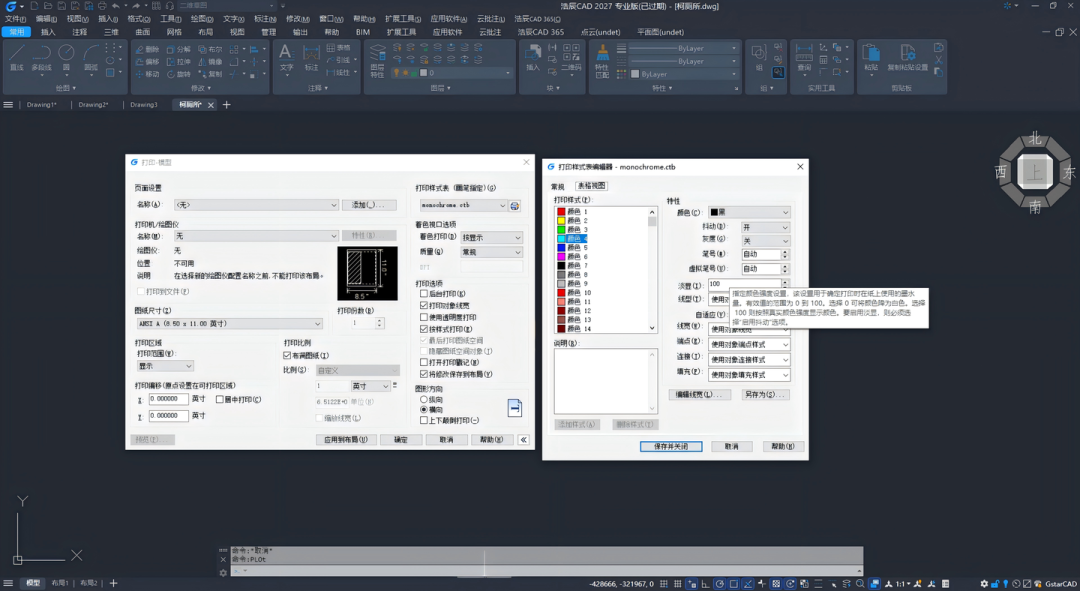

PLOT调出打印对话框，点打印样式表右边的编辑按钮，在打印样式编辑器里找到线条对应的颜色号，看右侧属性：淡显数值被调低了，线会变细变浅甚至看不见；直接设成不打印，这个颜色就整体消失。官方给的标准是淡显100%、打印使用对象颜色。知乎
顺带说一句，知乎上「黑白打印为啥预览还是彩色」那类问题，答案也在这张表上：要黑白出图就选monochrome.ctb这类黑白样式表，别指望手动把每个颜色描黑。
④ 布局里的视口级冻结
如果你是从布局出图，还有一种特别绕的情况：模型空间里一切正常，某个图层在布局视口里消失了。这通常是视口冻结——每个视口可以单独冻结某个图层，冻了不影响模型空间，只影响这个视口的出图。在视口里打开图层管理器，看「新视口冻结」那一列。这项只针对布局出图党，直接从模型空间打印的可以跳过。
⑤ 线宽和透明度的小项
线宽为0的线，部分打印机不输出；打印对话框里「打印对象线宽」这个勾，确认是打上的。再选中对象看特性面板：淡入、透明度是不是被拉到了100%，所在图层是不是被冻结或关闭。都是小项，但每一项都足以让一条线在纸上消失。DWG系软件的打印对话框结构大同小异，出图前照着核对一遍勾选项，是最便宜的一道保险。

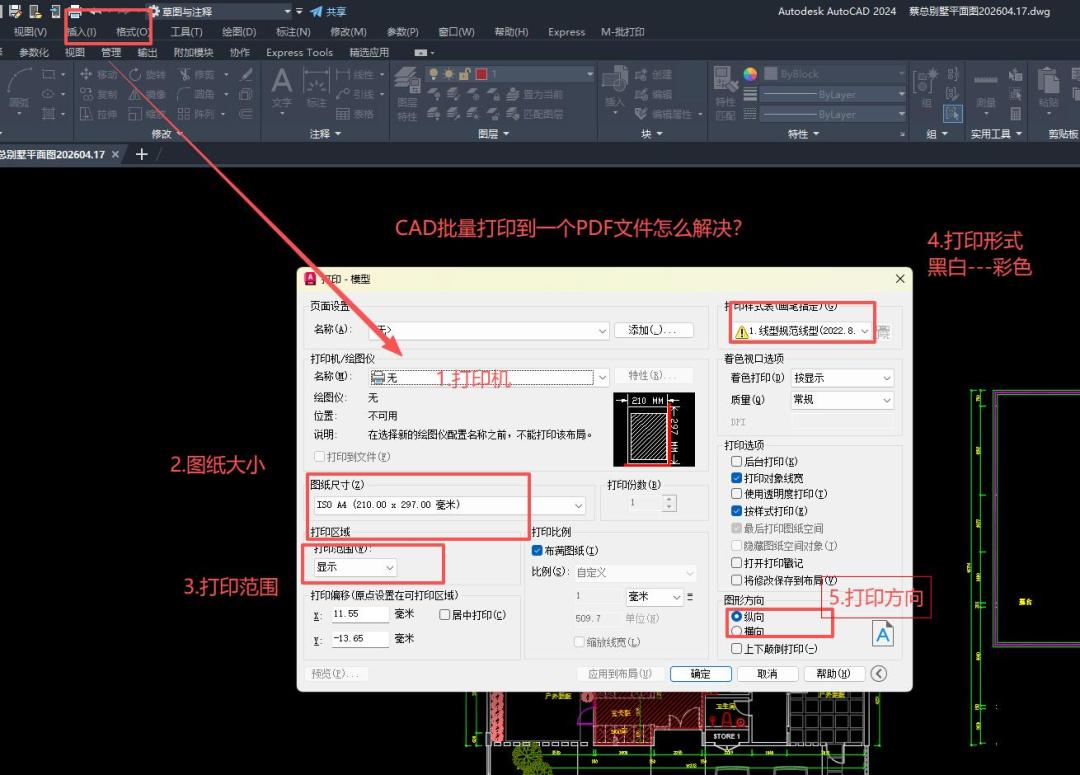

⑥ 打印范围和输出端交叉验证
打印范围选了「显示」或「窗口」，窗口没框全，框外的内容直接不进输出。最后是前面说过的交叉验证：预览正常但纸面丢线，先打一份PDF，PDF正常就是物理打印机或驱动的问题，更新驱动或换机器，别再折腾图纸了。
从AutoCAD换过来的人，多查两项
公司刚换国产CAD的话，有两个「环境迁移」遗留问题特别集中：
CTB没跟过来：浩辰和AutoCAD的打印样式目录不在一起，图纸拷过来了、样式表没拷，出图就落到默认样式上，线宽颜色全变，严重的某个颜色会直接对上一个不打印的样式。把公司常用的CTB拷进浩辰的打印样式目录，打印对话框里重新选一遍。
字体没跟过来：SHX、TTF字体缺失，表现是文字乱码或直接消失，公司模板用的字体文件要一起搬。
这两项查起来最快，也最容易被当成「软件不行」，其实是搬家没搬完。
三个防复发习惯
出图前必预览，把PREVIEW做成肌肉记忆；
全项目统一用基于颜色的CTB，别这张图STB、那张图CTB混着来；
图框里放一个「打印测试块」：几个常用颜色、几档线宽的小图形，出图时扫一眼就知道是设置问题还是硬件问题。图层命名带上WALL-、DIM-这类前缀，真出问题时能一秒定位是哪个图层。
打印丢线这事儿，绝大多数时候不是软件坏了，也不是打印机坏了，是某个设置悄悄踩了坑。按这个顺序走一遍，下次五分钟就能定位。你在浩辰CAD上还踩过什么打印坑，评论区补一条，我下期把它收进清单。
