铠侠今年送样的第十代 BiCS 闪存，堆到了 332 层。但你现在打开电商页面，能买到的铠侠固态里，装的最老的颗粒还停在 64 层。
一边是 332 层，一边是 64 层，中间隔了五代。铠侠在售的消费级 SSD，颗粒从 BiCS3 一路排到 BiCS8。
旗舰 VE10 用 BiCS8，218 层；更便宜的 SD10、SE10 还在用 BiCS5，112 层；SATA 口的 TC10，甚至能翻出 64 层的 BiCS3。知乎

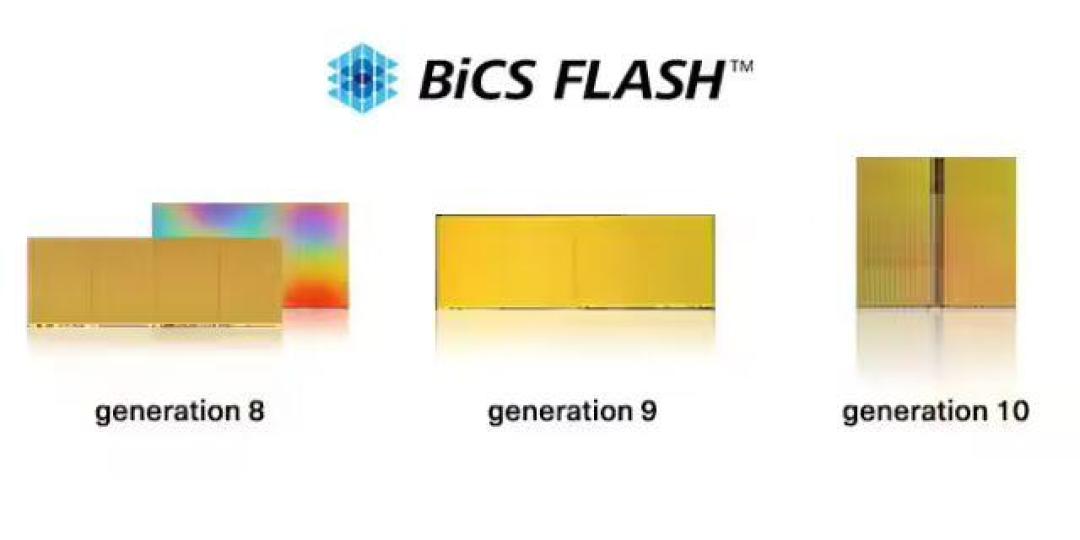

最新的 332 层，暂时跟消费级无关。7 月 3 日送样的 BiCS10，首款是 1Tb TLC，接口速度 4.8Gb/s，位密度比 BiCS8 高 59%。官方说得很直白：优先用于企业级和数据中心 SSD，没有把它定位成消费级产品。消费级用的，往往是上一代已经跑熟、成本摊薄的颗粒。微博知乎
为什么同时推进第九代和第十代？铠侠的说法是，第九代兼顾高性能与投资效率，第十代聚焦更高存储密度。翻成大白话：第九代赚当下的钱，第十代赌未来的容量。一条守，一条攻。微博
那层数到底影响什么？

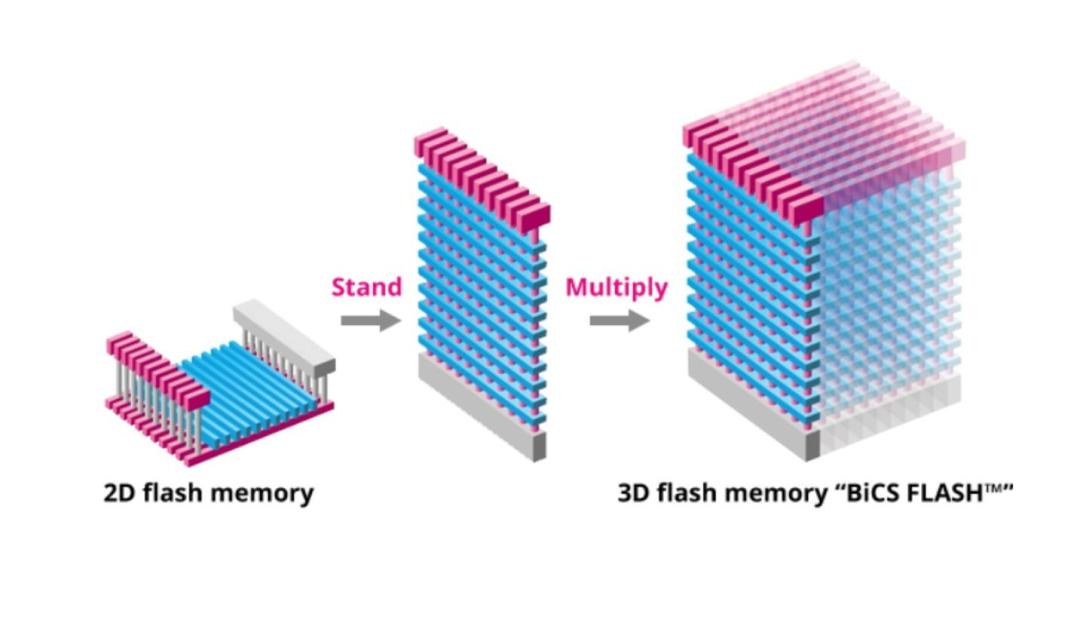

先是密度和成本。同样面积的晶圆，堆得越高，切出来的容量越多，每 GB 越便宜。

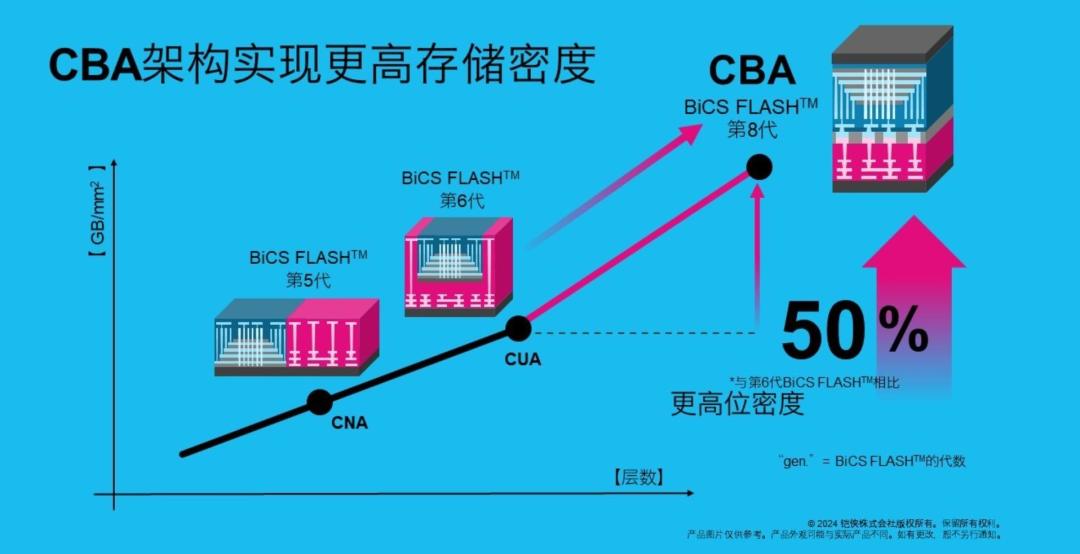

BiCS10 的 332 层，约是 BiCS8 的 1.5 倍。但层数不是唯一变量，CBA 键合、OPS 选择栅这类工艺，决定的是同样层数下能塞进多少有效单元。知乎太平洋科技
层数管容量，接口速度管跑分。BiCS5 的接口只有 1200 MT/s，而 SE10 用的群联 E18 主控要 1600 MT/s 才跑得满。
所以这块当年的旗舰，实测一直落后于同期配美光 176 层颗粒的 E18 盘。SD10 的顺序读取停在 5000 MB/s，也是同一个原因。知乎
BiCS8 把接口拉高到 3.6Gb/s，情况才变。四通道无缓主控也能跑出 PCIe 4.0 满速，或者 PCIe 5.0 的中端成绩。同一代颗粒，配什么主控、有没有独立缓存，决定它能不能把接口速度吃满。知乎

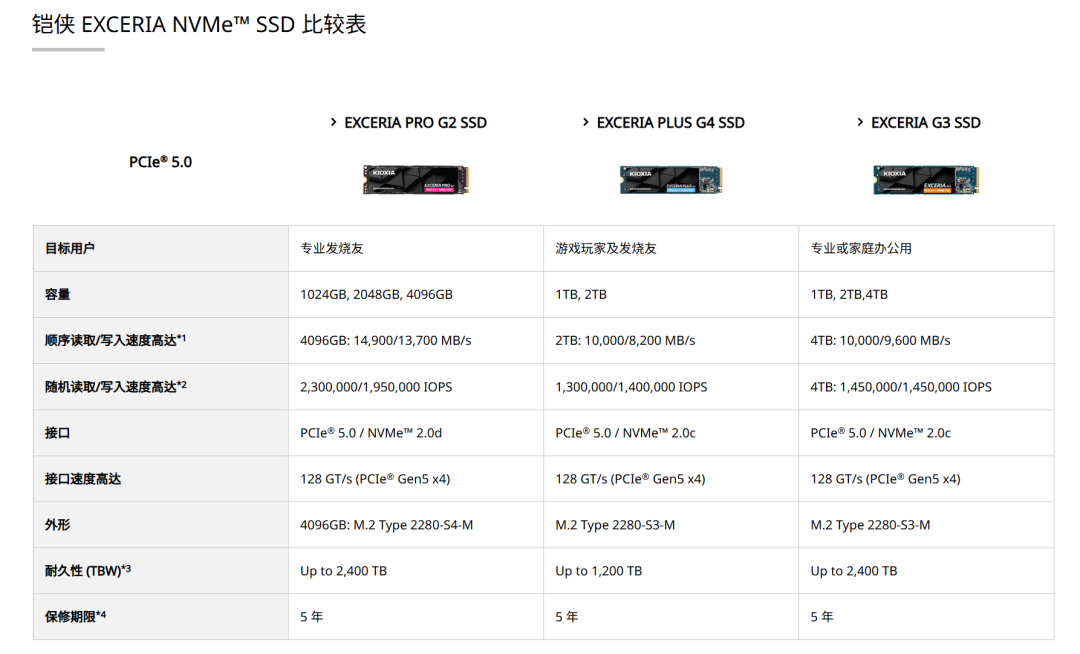

VD10 就是这样：E31 主控、无缓、BiCS8 TLC，2TB 版顺序读写 10000/8200 MB/s。VE10 换上 SM2508 和独立缓存，2TB 做到 14900/13400 MB/s。知乎

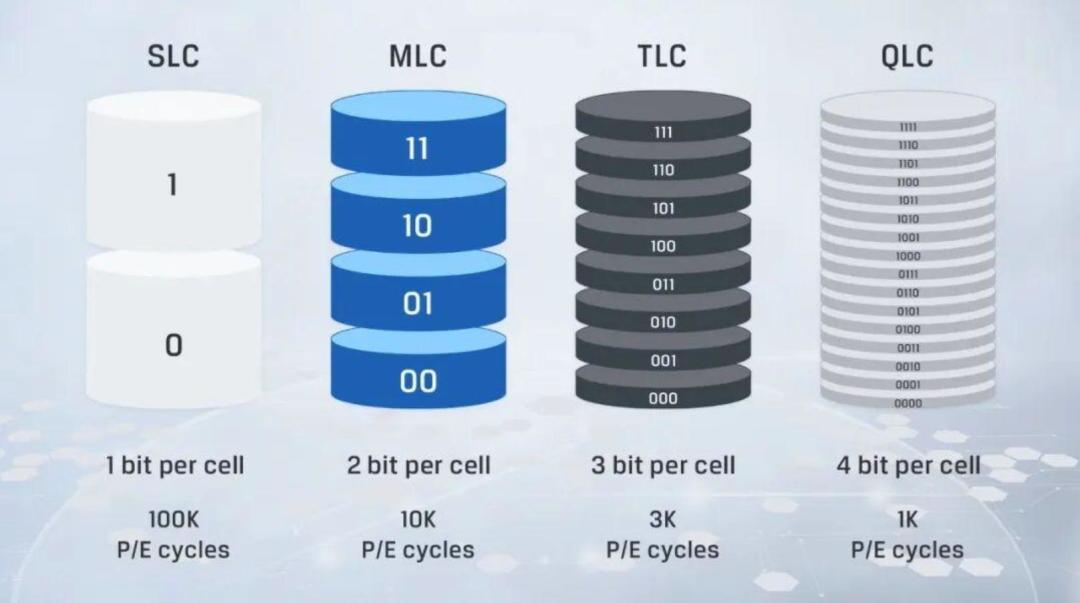

还有一层容易被忽略：QLC 和 TLC 的差别。SF10 用的是 BiCS8 的 218 层 QLC，1TB 版 TBW 只有 300TB。知乎
同样是铠侠的新盘，TLC 的 VD10、VE10 按每 TB 600TBW 标。QLC 在 SLC 缓存内速度正常，缓存写满后直写会明显掉下来，寿命和写入性能都要打个折扣。这不是铠侠一家的问题，是颗粒类型决定的。知乎太平洋科技
最容易踩的坑，是同一个型号里混着不同代颗粒。XG10 的 512GB 和 1TB 版本用 BiCS6，162 层；2TB 和 4TB 才用 BiCS8。型号一样，容量一样标，里面的东西不是一回事。知乎
所以，PCIe 5.0 说的是接口，不是颗粒。买之前，除了看顺序读写，至少再确认三样：颗粒是 BiCS 第几代、主控有没有独立缓存、TBW 按每 TB 怎么标。这三样凑齐，才大致知道这块盘是新料还是旧料。
铠侠把 BiCS10 的首发放在企业级，消费级要等 2027 年量产之后。在那之前，你能买到的最新颗粒，就是 BiCS8。知乎
