华硕 GT502 弹药库装机秀

写在最前

很高兴能有机会参加这次有 CHH & ASUS 联合举办的“GT502 弹药库装机秀 ”活动。本次活动的主角是ASUS最新上市的TUF GAMING GT502弹药库机箱，整体设计也采用了当下大受欢迎的“海景房”风格设计，主仓和前侧和左侧的均采用钢化玻璃，可以更好的展示内部硬件，打造个性风格。左右分仓和全模块化的设计，给玩家更多灵活的配置选择和装机搭配。正如其取名：弹药库，给人一种具备强大实力且安全可靠的感觉。OK，说了这么多，接下来就进入SHOW TIME。

装机配置

• CPU：INTEL i7 12700K

• 主板：华硕 MAXIMUS Z690 HERO

• 内存：海盗船 铂金统治者 DDR5 5600 16G*2

• 显卡：华硕 TUF RTX3070TI 8G GAMING

• 固态：XPG 翼龙S70 PCIE 4.0 2TB

• 散热：华硕 ROG 龙神 2代 360一体水冷

• 风扇：华硕 TUF GAMING 侠光 TF120 *10

• 电源：华硕 ROG Strix 雷鹰1000W

• 机箱：华硕 TUF GAMING GT502弹药库

• 键盘：华硕 ROG 龙骑士2 机械键盘

整机展示

这次选择的是黑色款的GT502，感觉黑色更符合弹药库的气质。主机配件基本上均来自华硕，本来是考虑组TUF全家桶的，无奈TUF没有360一体水，干脆ROG和TUF混搭了，在配色和灯效上使用黑黄警戒色，也是TUF GAMING的主题色。

海景房对于内部硬件的展示是非常直观的，可以根据自己的喜好搭配灯效，突出个性化。

机箱正面右下角的TUF logo在亮灯的状态下还是很COOL的。

电竞特工和太阳神机箱的专属的编制提手，一秒钟变成撸铁利器。

我将内部的风扇全部换成TUF 侠光 tf120风扇，保持灯效的一致性。

龙神2代的冷头可自定图案，直接TUF LOGO安排上。

海盗船的铂金统治者内存，灯效一如既往的秀。

既然是TUF系列，怎么可能少了TUF显卡，LOGO亮起的那一刻便是使命必达。

为了搭配电竞主题，特地搞了一把ASUS的龙骑士2，硬朗的风格和整体机箱十分搭配。

配件介绍

TUF GAMING GT502弹药库机箱整体尺寸为285*450*446mm，左右分仓设计，当我拿出机箱的那一刻给我的感觉其实不是那么庞大，相对于我之前接触过的中塔海景房机箱来说，可以说是相对“苗条”，但是其超过57L的内部空面，可以装下市面上几乎你想装的所有硬件。

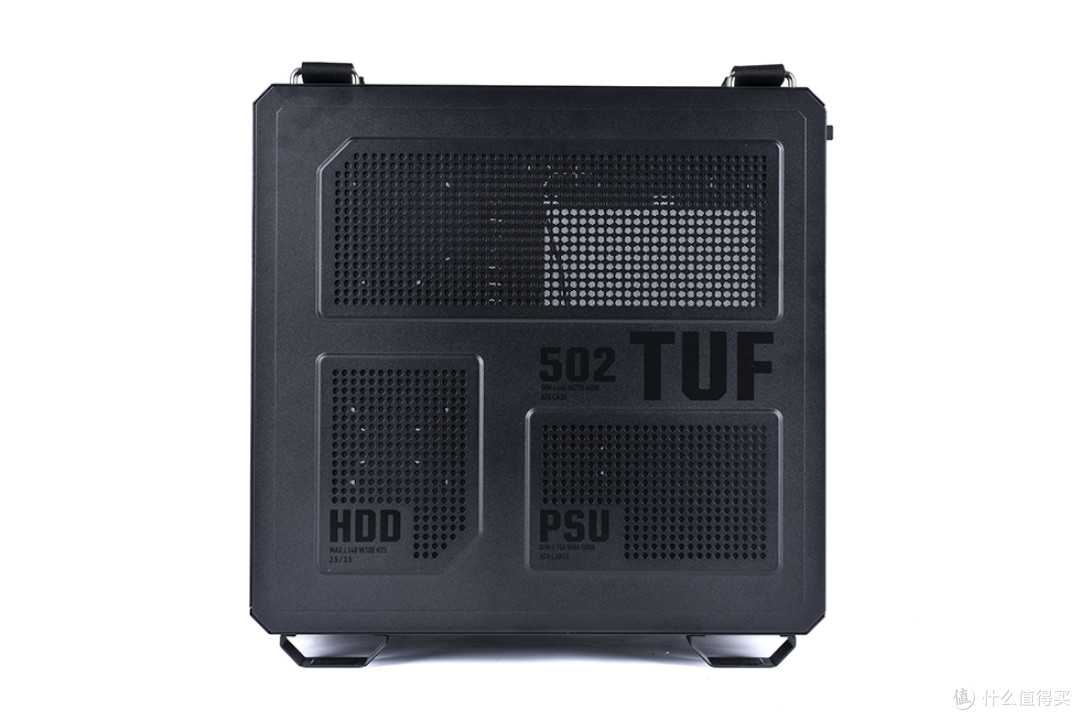

TUF GAMING GT502弹药库机箱给我印象最深的就是这个右侧板，将整个面做了区域分割，根据内部硬件位置对应进行散热孔布置，而且在对应位置还标注了硬件型号，就好比一个军事区里，这里放XX装备，那里放XX装备一样，设计感相当硬核。

TUF Gaming GT502弹药库机箱机箱的左侧板和前侧板均采用了薰黑的透明钢化玻璃。前面板采用碰珠卡扣，拆装十分便捷，两侧的侧面也是免工具拆卸设计，只需按下机箱后部的按键，即可轻松打开侧面板，同时做了限位设定，可有效防止面板掉落。

TUF Gaming GT502弹药库机箱的右侧为金属面板，上面有凹印的TUG GAMING slogan。I/O面板竖直排列在金属和玻璃面板之间，从上到下依次为开机键，重启键，2个USB 3.2 Gen1接口、1个USB 3.2 Gen2的TYPE-C接口，灯光控制键和1个3.5mm二合一的音频接口。

TUF Gaming GT502弹药库机箱的前面板右侧下方则是一个会发光的TUF LOGO.

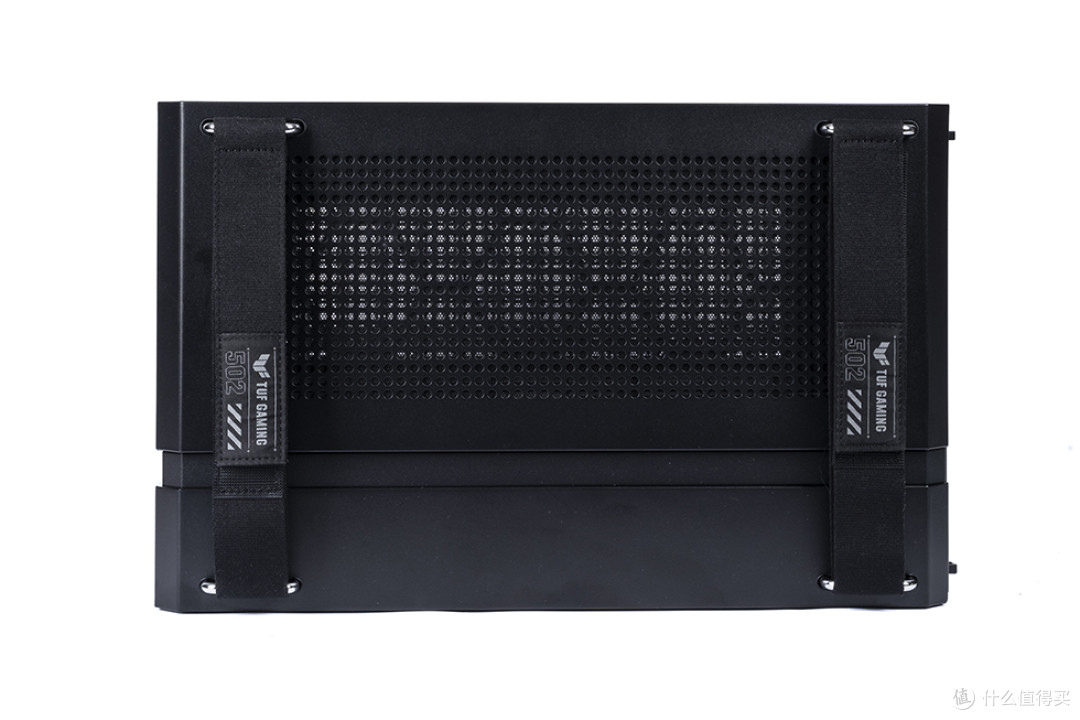

TUF Gaming GT502弹药库的顶盖为磁吸式设计，将顶部的编制绑带解开后即可取下，顶盖内部附有防尘网。

很方便的编织提手，很扎实也十分方便。

揭开顶盖后即可看得到顶部的冷排和风扇安装位，支持最大360冷排和120mm*3或140mm*2的风扇安装，安装支架是可以拆卸取下的。

TUF Gaming GT502弹药库机箱顶部固定绑带的金属扣，质感十分好，很是喜欢。

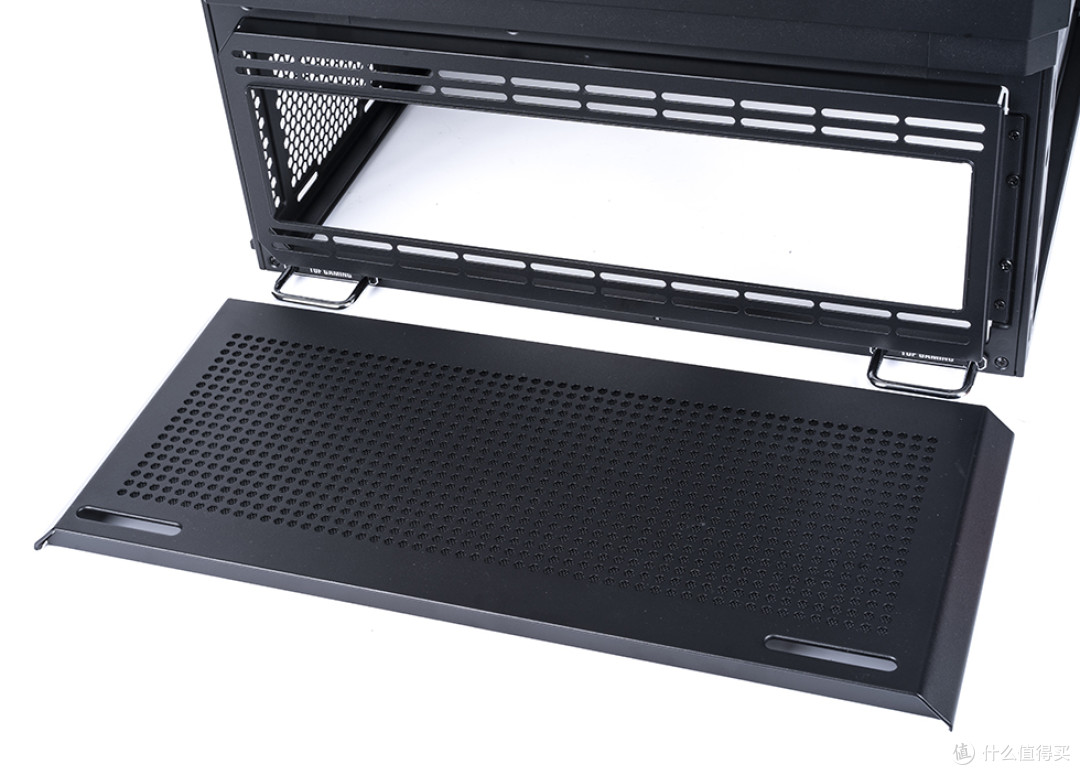

TUF Gaming GT502弹药库机箱的底部也带有可拆卸的防尘网。

TUF Gaming GT502弹药库机箱的左侧主仓，左边为主板安装位，最大可以兼容ATX规格的主板，右侧为硬盘安装支架，支持3个2.5寸的硬盘安装。

硬盘安装支架支持拆卸，拆卸后可安装360冷排、120MM*3风扇等硬件。

TUF Gaming GT502弹药库机箱尾部采用大面积开孔设计，预留了一个120mm风扇安装位，风扇位下提供8条PCI槽，PCI槽采用了全断式设计，随机附送了垂直转接架之外，支持3槽位的显卡竖装。

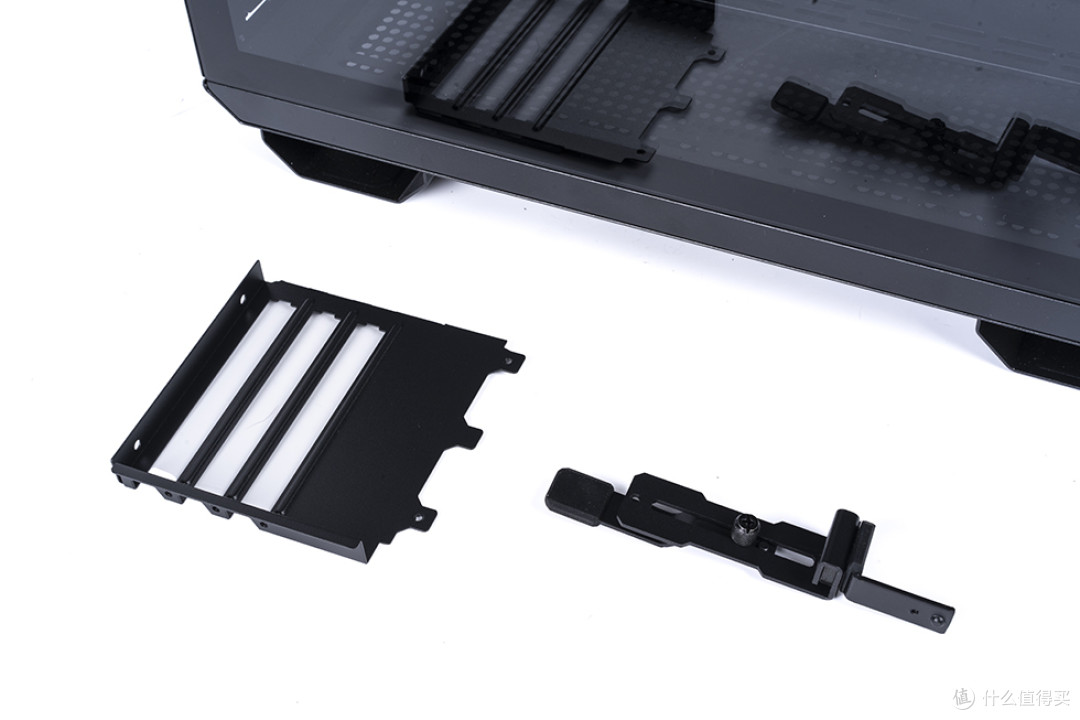

TUF Gaming GT502弹药库机箱除了附送垂直转接架之外，还附送了显卡支架，4090的机主们不需要慌了。

TUF Gaming GT502弹药库机箱底部依旧配备冷排和风扇安装位，支持最大360冷排和120mm*3或140mm*2的风扇安装，安装支架也可以拆卸取下的。

TUF Gaming GT502弹药库机箱的右仓，空间十分的充裕，上方是一个可拆卸的冷排及风扇安装支架，支持最大360冷排和120mm*3的风扇安装，这样算下来，真个机箱最多可安装多大13个120mm的风扇，散热效能是不需要担心了。

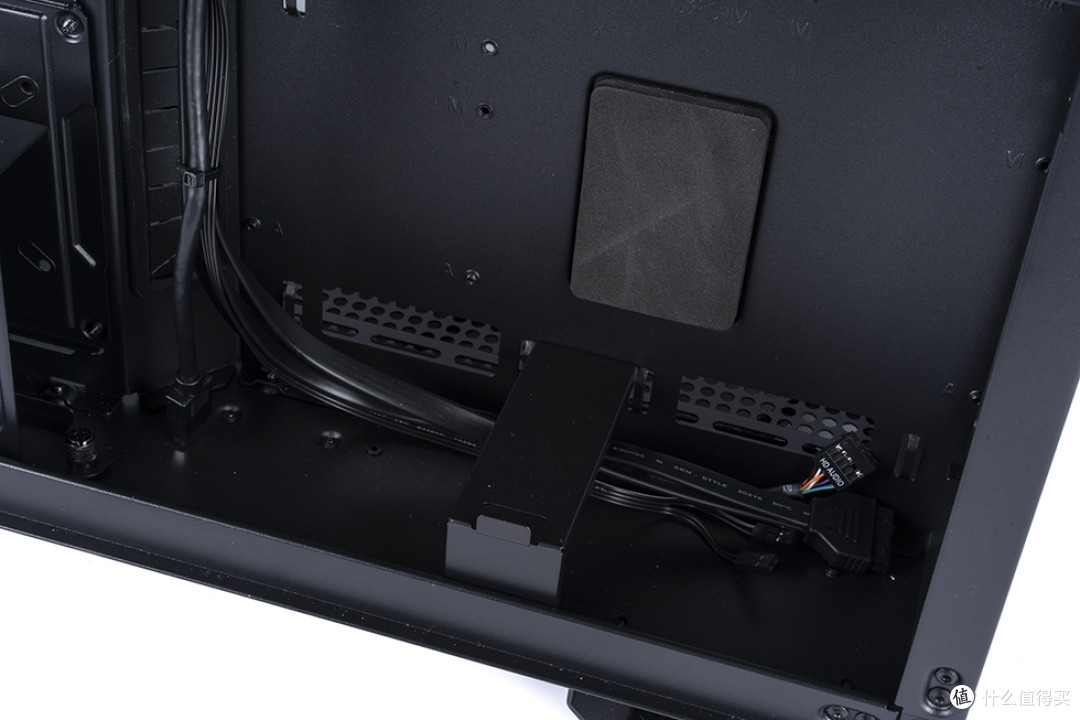

在左下方为一个硬盘笼子，右边则是电源安装位，在电源安装位还做了加高处理，下方可以方便走线。

TUF Gaming GT502弹药库机箱采用全模块化设计，左侧主仓的右侧多功能支架，右侧附仓的硬盘笼和上方的冷排支架都是可以拆除的，拆除后更便于整体的硬件安装。

得益于TUF Gaming GT502弹药库机箱右侧附仓的充裕空间，整理线材梳理还是比较轻松，整体效果也比较清爽。

主板选用了ROG MAXIMUS Z690 HERO，性能和颜值双双拉满的板子，12700K绝配。

ROG MAXIMUS Z690 HERO采用了豪华的20+1相供电，RAA229131 PWM控制器，最大输出能到90A的DrMOS，电容方面全部都是定制的富士通FP10K固态电容，CPU供电接口为双8P，如此豪华的供电配置，可以完全发挥出12代酷睿处理器的所有性能。

ROG MAXIMUS Z690 HERO提供四条DDR5内存插槽，采用单边卡扣式设计，支持XMP 3.0，最高可支持双通道DDR5-6400，最大内存容量128GB。内存插槽旁边还有一个前置USB 3.2 Gen 2*2 Type-C接口，支持QD4+快充，最高输出能到60W，接口旁边的6pin供电接口就是专门给这个快充口准备的。同时可以看到，Debug等、独立Start电源开关，FlexKey自定义键（可在BIOS内修改修改为安全启动、直接启动进入BIOS或者主板的灯光开关），同时还在Start电源开关上放置了独立的重启按键，对追求极致性能的超频爱好者无疑是十分便捷的，免去了机箱装载的步骤。

ROG MAXIMUS Z690 HERO上的M.2接口有三个，最上边的M.2 22110接口是CPU直接提供的，支持PCI-E 4.0 x4模式，下边两个M.2 2280接口都是PCH提供的，左侧那个只支持PCI-E 3.0 x4，右侧的支持PCI-E 4.0 x4和SATA 6Gbps模式，均覆盖散热装甲及导热贴。同时，ROG MAXIMUS Z690 HERO有三个PCI-E x16插槽，上面2根带金属加固的支持PCIPCI-E 5.0，最底部的第三个插槽是由PCH提供的PCI-E 4.0。

ROG MAXIMUS Z690 HERO在第一个和第二个PCI-E插槽中间覆盖可一块巨大的散热装甲，拆开后可以看到下方的PCH芯片。侧面提供了6个SATA 6Gbps接口，采用横向布置在主板边缘，在其两侧各有一组USB 3.2 Gen 1的扩展针脚。在PCH芯片上方可以看到一个按钮键，按钮通过一根钢丝线缆与显卡的扣具连接，这是ASUS的最新设计，只要一按这个按键就可解锁显卡的扣具，小按钮解决了困扰DIY用户多年的不便，必须好评。在底可以看到一系列的接口，除了ARGB、风扇、USB接口以外，还有水泵专用的W_PUMP+接口（全速），流速计W_FLOW和W_OUT、W_IN水温探头接口

ROG MAXIMUS Z690 HERO在背部IO接口方面配备十足。最上方是CMOS重置和BIOS Flashback键，下面依次为HDMI 2.1接口和USB接口，包含2个USB 2.0、6个USB 3.2 Gen 2 Type-A、1个USB 3.2 Gen 2 Type-C、2个Thunderbolt 4接口和一个网口。下方则为AX211 WiFi-6E无线网卡接口和音频接口。

TUF 3070ti，TUF系列的外观造型都一致，整体黑棕色全金属棱角外框，散热上材用三风扇设计。

自带金属背板，背板材用镂空设计，透过镂空孔洞可以看到主板上使用了SP-CAP 电容和 MLCC 电容。

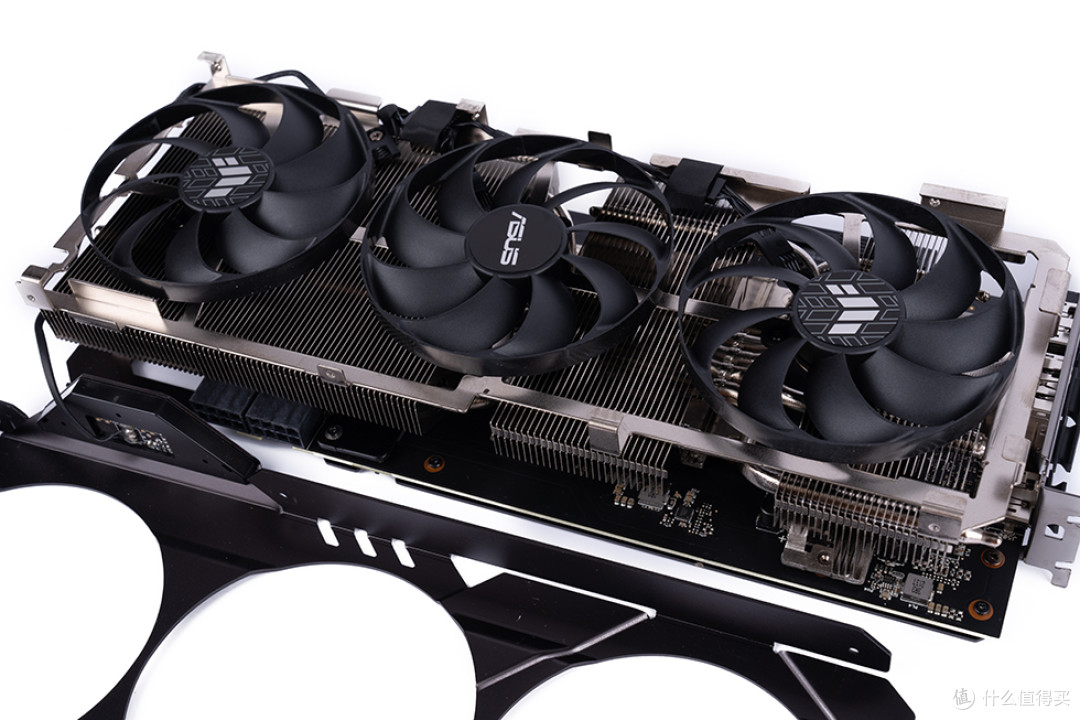

风扇部分，采用了将扇叶与外框连接在一起的轴向式风扇，三个 9mm 轴向式风扇，分别为逆、顺、逆时钟的方向，能够减少风流的干扰，更有效的增加散热效能。

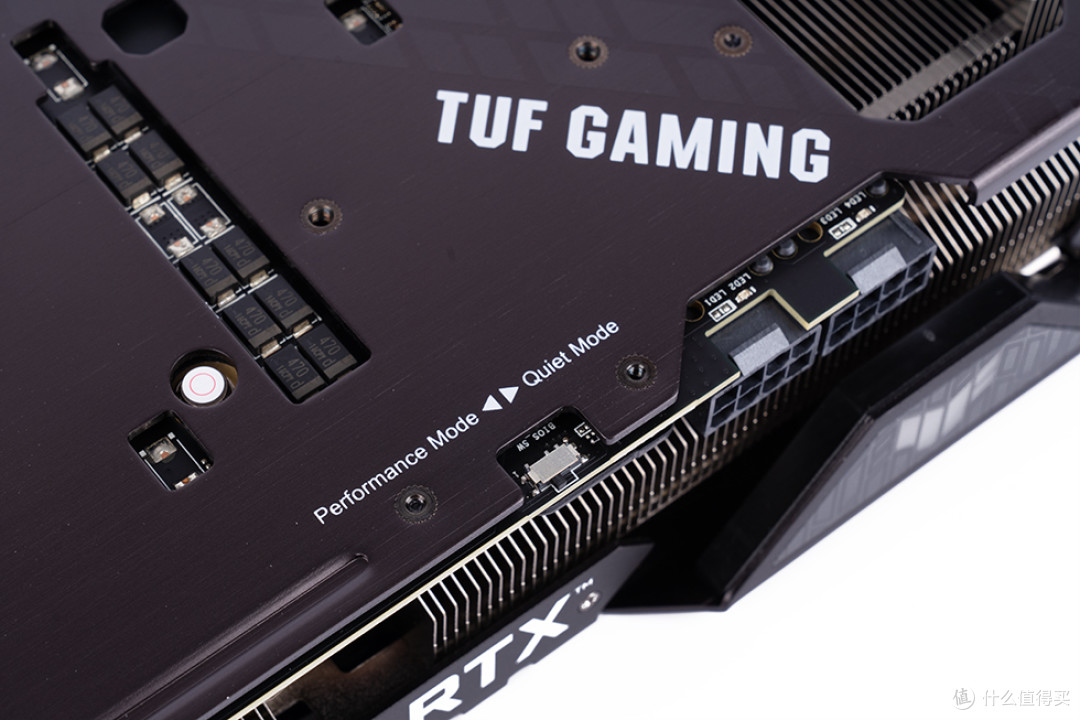

双8品供电，双 BIOS 设计，可在Performance Mode （性能模式）与 Quiet Mode（静音模式）自由切换

在金属边框上有硕大的 GEFORCE RTX 的字样，尾部是具备着 AURA 灯效的新 TUF LOGO 跟灯条，和机箱正面的发光LOGO遥相呼应。

采用4 条散热管贯穿两组散热鳍片，再由两条作 U 型设计，将热能均匀的散到散热鳍片上，共六条热导管。

提供 2 个 HDMI 2.1 跟 3 个DisplayPort 1.4a，总共 5 个显示输出，符合 HDCP 2.3 规范。

内存选择海盗船铂金统治者DDR5 5600MHz 16*2套条，熟悉的包装，熟悉的配方。外观依旧经典，性能依旧卓越，5600MHz的频率，时序为CL36-36-36-76，32G的容量足以应付日常90%以上的应用。

海盗船家族式的超高散热马甲设计，采用DHX散热技术，三段式的梳子造型，顶部12颗CAPELLIX RGB LED灯珠，搭配自家的ICUE软件，灯效直接拉满。

SSD采用XPG的S70 BLADE，PCIe4.0，M.2规格，从包装上可以看到，是支持PS5扩容的。

除了SSD本体，还附赠了散热马甲片，可进一步提高散热性能。

noGrit IG5236CAA，采用了12nm的制程工艺，拥有8个NAND通道，最大支持16TB，边上的为三星K4A4G16缓存芯片，再边上则是威刚的自封装颗粒。

散热选用了龙神二代360一体水，主要是喜欢那个冷头，可以自定图案，标准27mm铝制的360mm冷排，鳍片通透做工细致，12条水道设计，两侧有ROG凹印LOGO，这些看上去都普普通通，而亮点就在那个方形的冷头上。

龙神二代的水冷头配置了一块3.5英寸的额全彩液晶屏幕，分辨率为320*240，其采用USB 2.0(9针)与Micro USB接口提供信号传输与供电。显示屏可拆卸，通过触点方式接驳上盖，内置嵌入式散热风扇可以对水泵及冷头周边的主板供电模组和VRM部分进行散热。

显示屏外壳四周有镂空格栅，可进一步加强散热效果，同事带有败家之眼LOGO，颜值这一块拿捏的死死的。

默认安装的是INTEL的扣具，底部为纯铜，预涂硅脂。

自带的风扇基本不需要我过多介绍了，大名鼎鼎的猫头鹰NF-F12，最高转速为2000RPM，支持PWM调速，可以提供最高风量71.6CFM，噪音29.7dB(A)。无光黑色7扇叶设计，是一把性能和颜值拉满的扇子，不过这次为了灯效并没有使用。

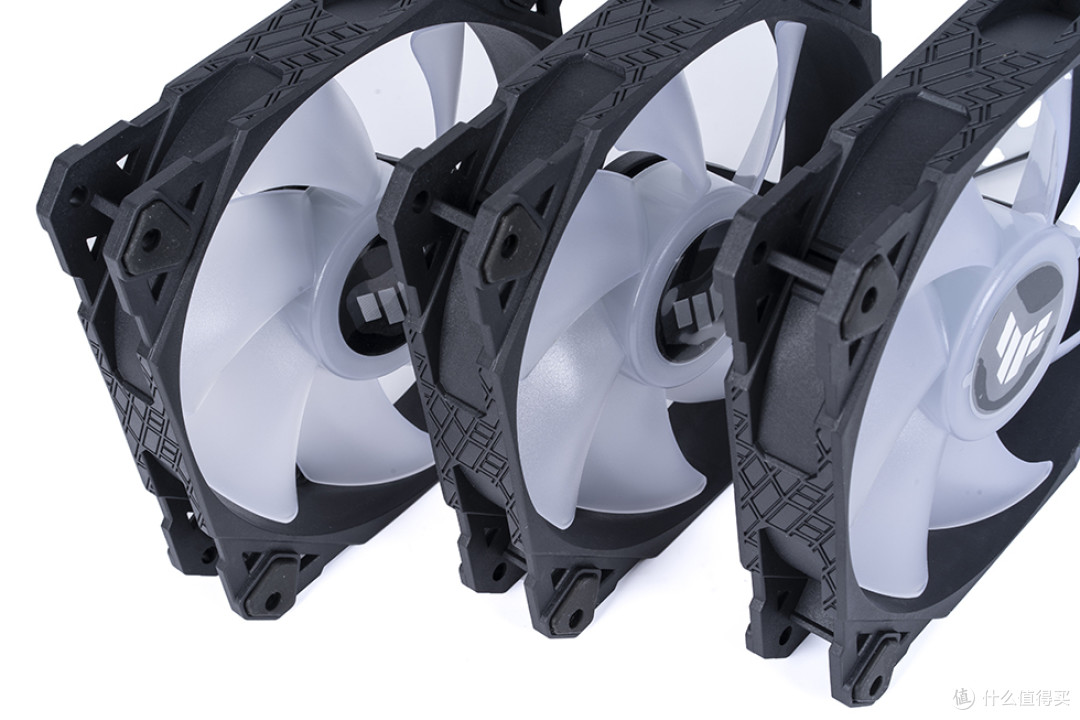

为了统一灯效，我将机箱风扇和一体水冷风扇均替换成了TUF GAMING TF120 侠光风扇，7扇叶设计，具备高亮度、双层 LED 阵列，先进的流体动力轴承，高达250000 小时的使用寿命。转子、轴承、电子设备，均经过优化设计，达到 76 CFM 高气流。

扇框四个角上都布置了2mm厚的防震垫。

PMW支持250rpm~1900rpm的精确控制。

ROG 雷鹰1000W 电源，稳定，量足，ROG信仰，一个都不能少。80Plus金牌认证，采用全模组线材设计，长度为16cm，经典的ROG配色。电源配置有一款直径为135mm的Axial-Tech轴流风扇，风扇来自Everflow，FB14025BH，DC12V/0.6A，双滚珠轴承，9片弯叶扇叶。

支持100-240Vac全幅电压输入。电源采用DC-DC输出设计，12V输出能力为83A/996W，+5V与+3.3V则通过DC to DC从+12V转出，每路输出均为最高20A，联合输出功率额定为125W。

AC输入接口则带有独立开关，边上为0 dB Fan控制开关，支持0 dB Fan低负载风扇智能停转技术，可在电源低负载低温的状态下自动停转风扇，进一步降低运行噪音。

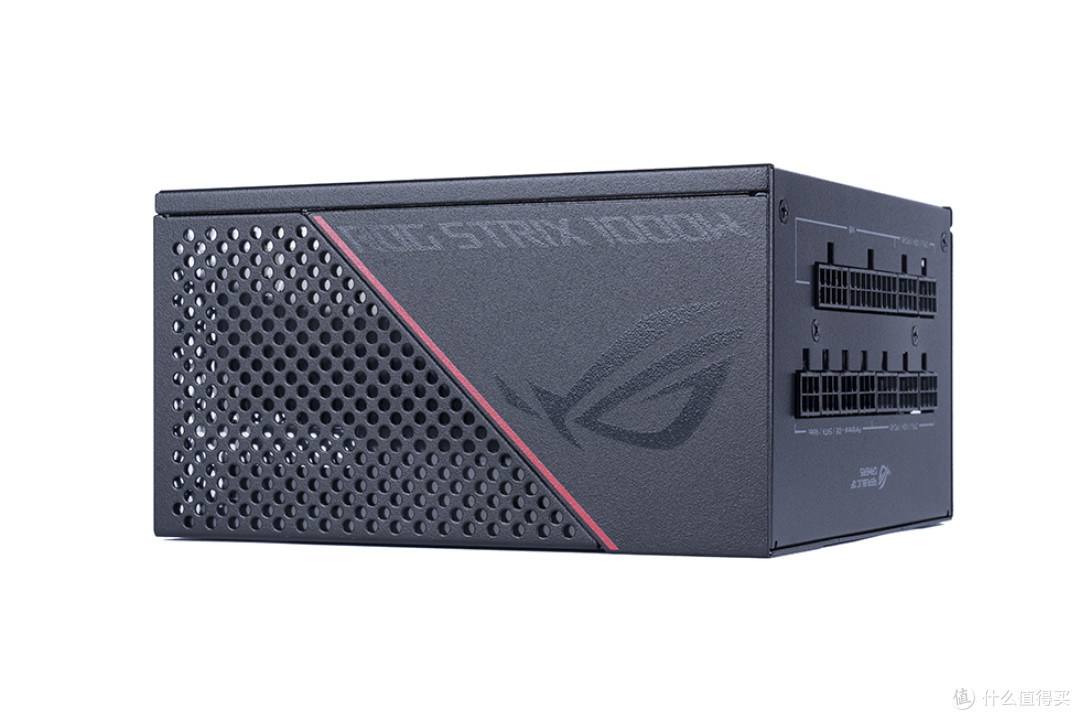

侧面则为产品型号及暗纹的败家之眼LOGO，中间一条红色的斜线将出风口和装饰区域分割。

雷鹰1000W采用全模组接线设计，主板24Pin、CPU4+4Pin和PCIE6+2Pin的线材都包覆编织网且内置电容，SATA模组线和Molex大4Pin模组线是PVC材质扁平线材。

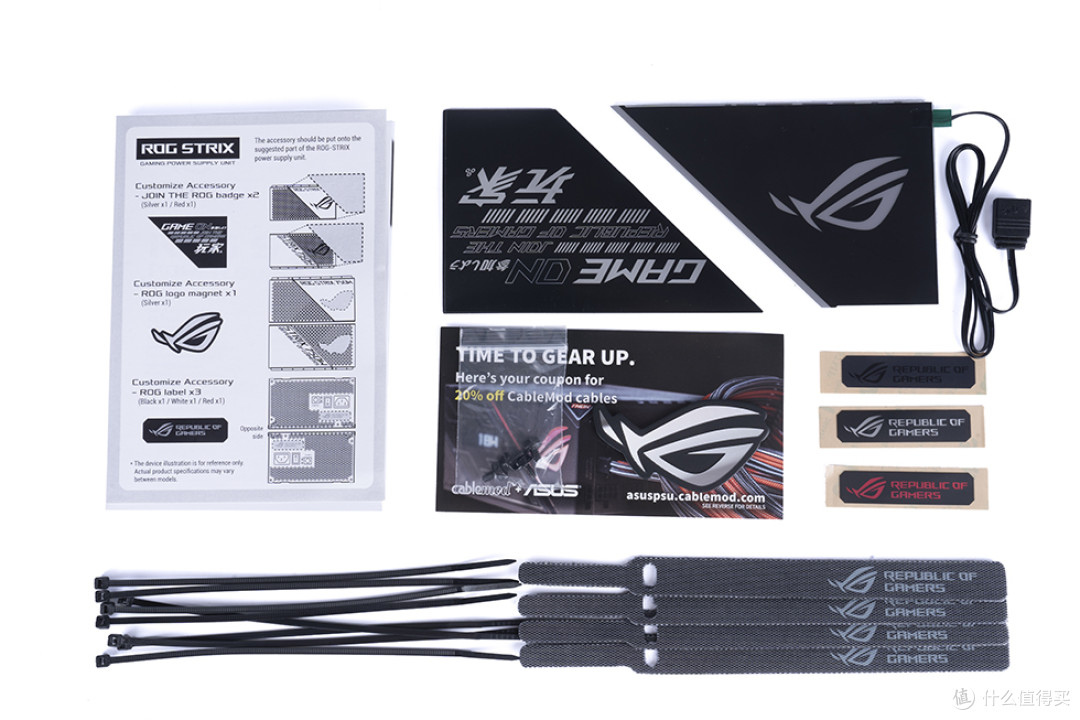

附件十分丰富，除了常规的配件外，还附赠了电源侧板磁贴和ROG标志的ARGB灯板。灯板采用标准的3pin ARGB接口，支持自家的神光同步。

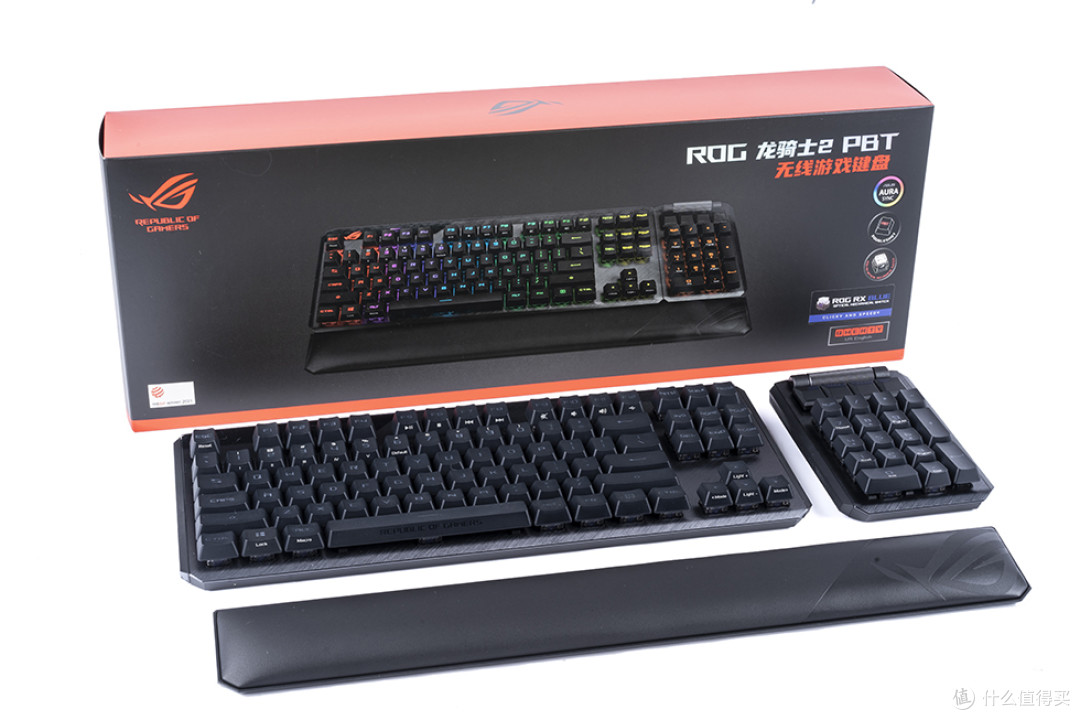

为了体现出电竞风格，特地挑选了龙骑士2机械键盘进行搭配，硬朗的外观和机箱和搭配，分离式键盘的方案设计深得我心，87键104键随心变换，可以提供多种组合模式，适用于不同应用的需要。

龙骑士2主体分为TKL 80%游戏键盘和一个可拆式数字键盘，采用半露轴体的悬浮式设计，搭载黑色ABS镭雕字符键帽、钛灰色面板，表面采用斜纹拉丝纹理。

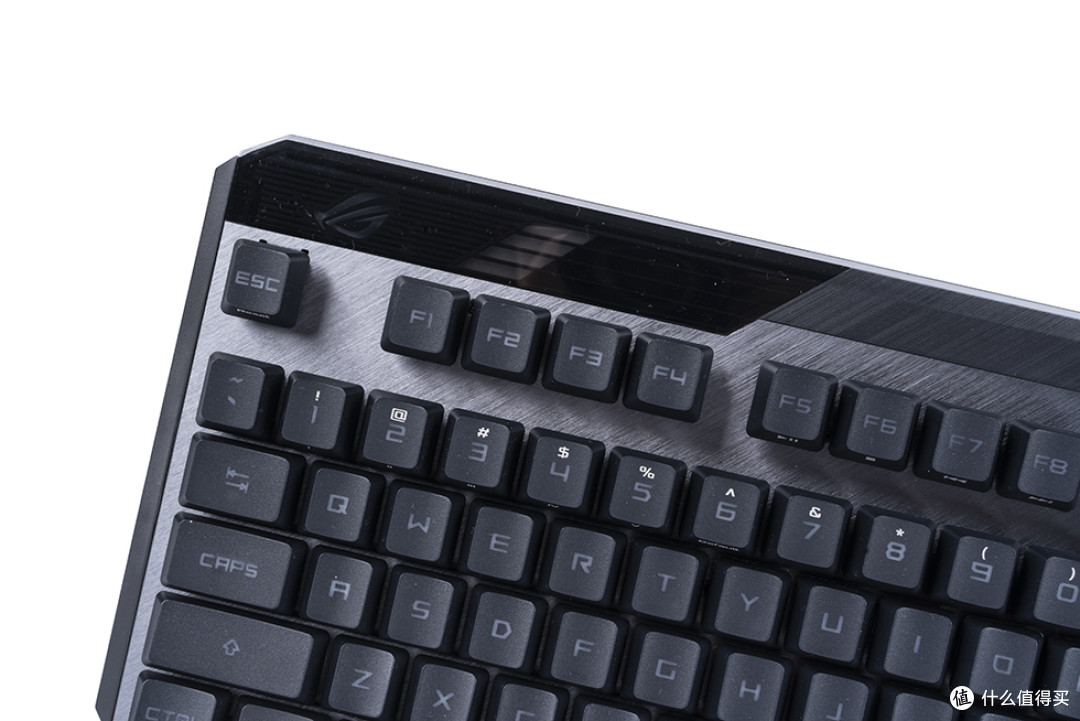

键盘左上角是一块高透塑料材质区域，ROG 信仰LOGO与四格电量指示灯可匹配AuraSync保持同步。

键盘顶部中央位置分别是Caps Lock、Num Lock、Scroll Lock、Win Lock和有线模式指示灯。

可拆卸小键盘在数字区顶部设有四颗多媒体按键和音量控制滚轮，多媒体按键均可在Armoury Crate中进行自定义功能配置。

2.4G接收器收纳仓以及USB2.0接口、2.4G无线模式开关、Type-C有线快充模式接口分布在键盘背侧部。

键盘背部，两个键盘整体采用斜纹设计，均带有ROG信仰LOGO暗纹，四周都附有防滑脚垫，脚垫上还有ROG标识。

大小键盘脚垫的展开幅度保持一致，非段落性脚撑，展开阻尼比较舒适。

ROG龙骑士2代游戏键盘采用分离式键盘的方案，键盘两侧插槽锁紧后通过弹性触点进行数据连接提供，3种不同的组合模式。

1、完整100%模式：小键盘安装在右侧。
2、TKL80%模式：拆掉小键盘。
3、游戏00%模式：小键盘安装在左侧。

我手上这款采用的是RX光学蓝轴，采用方形火山口轴心设计，内布置有X结构稳定器，轴心内部发光，轴心结构四周面积更大可以有效防止轴心晃动，四点式键帽柱也能保证键帽在任何区域都得得到一致的按压反馈。初始压力30g，触发压力65g，触底压力60g，触发键程1.5mm，触底键程4mm。

大键位采用新型平衡杆结构，通过安装在键帽上的夹片卡扣式龙豆向下按压卡住平衡钢丝，从而组合成配合轴体行程的假轴组，实际使用中行程顺滑稳定 无钢丝音。

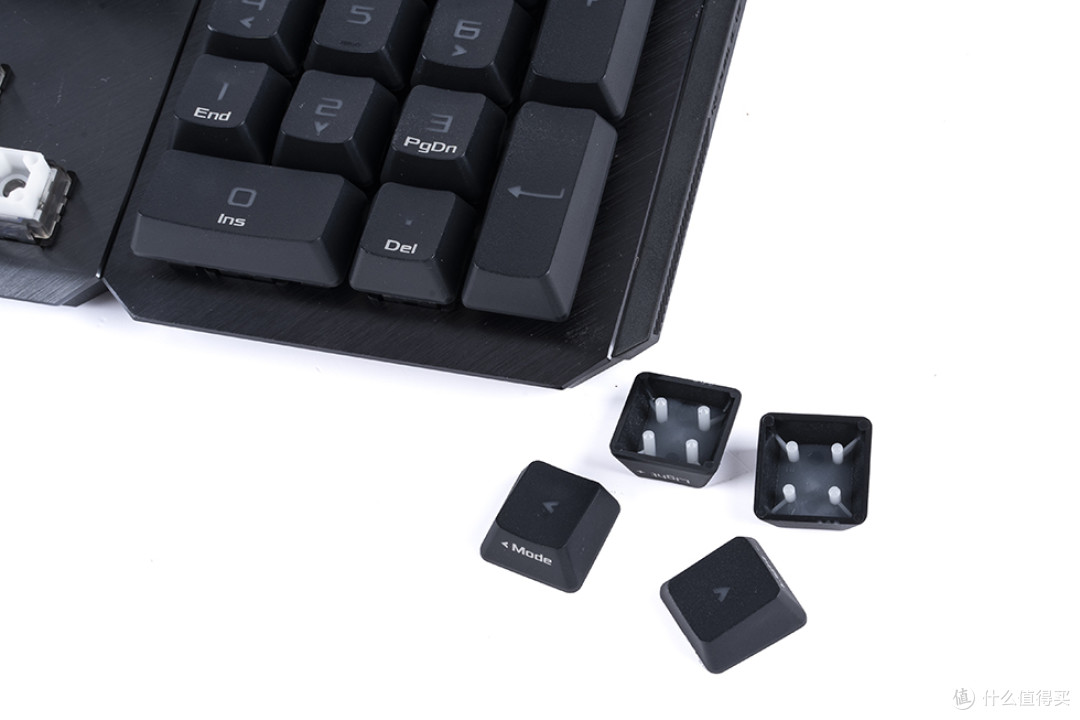

黑色ABS镭雕字符键帽，透光设计。

多功能键帽上都采用侧刻表示功能用途。

附件方面，除了手感十分不错的磁吸皮质手托以外还附带了Type-C至Type-A转接头、接收器扩展器和一条尼龙编制质地的Type-C至Type-C线缆。

性能测试

操作系统：Windows 11 专业版

显卡驱动：GEFORCE GAME READY 516.59 WHQL Windows 11

显示分辨率及刷新：3840×2160，60Hz

环境温度：24℃（±1℃）

测试软件：

- AIDA64 Extreme 6.70

- FurMark 1.31.0.0

- R23 CINEBENCH

- 3Dmark

- AS SSD Benchmark 2.0.7316

- CrystalDiskMark 8.0.4

- Txbench

待机状态：CPU 31℃，显卡35.5℃。

CPU满载：最高65℃，4.7G，180W，AIDA64 FPU 11分钟。

显卡满载：63℃，Furmark 11分钟。

R23 CINEBENCH测试成绩

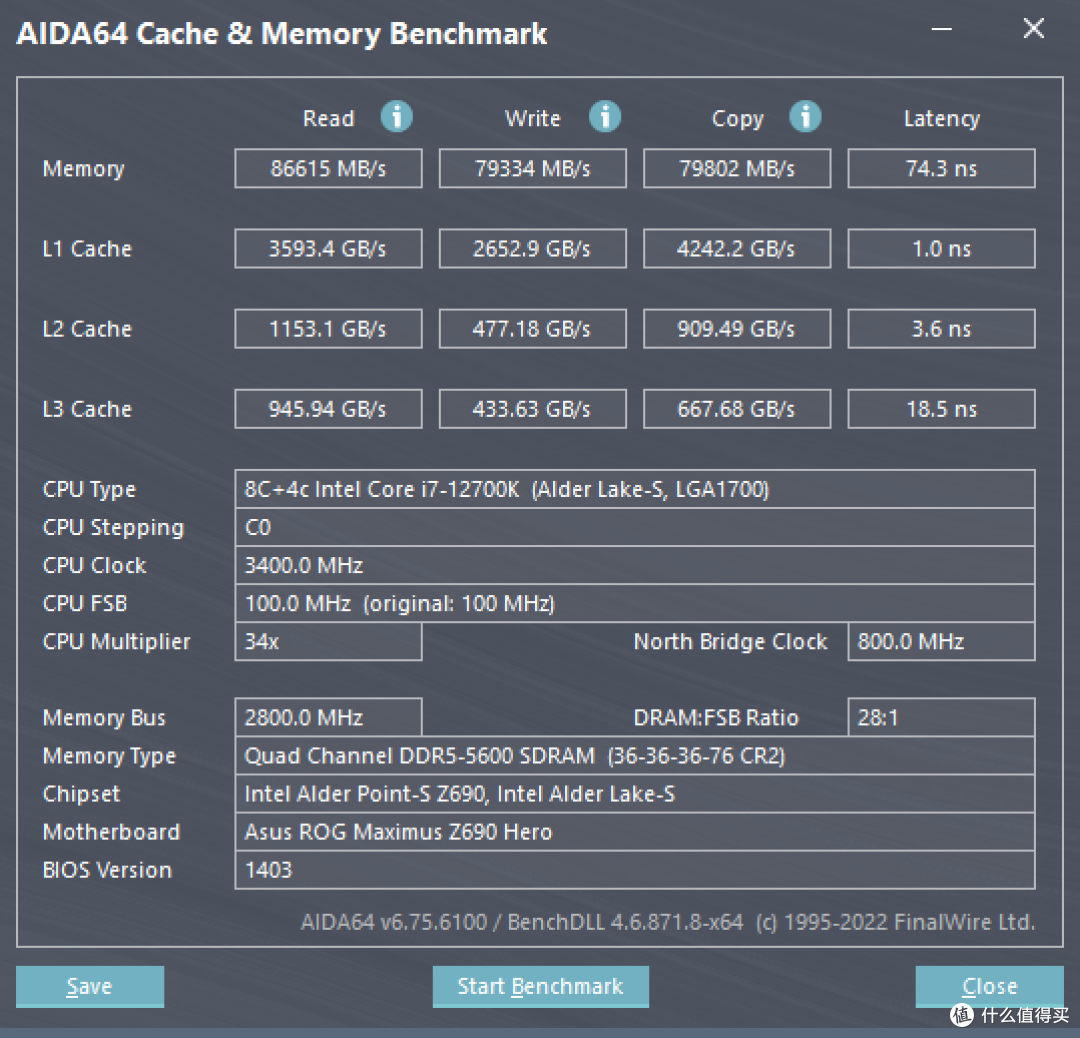

AIDA64 内存基准测试

CrystalDiskMark 测试成绩

AS SSD 测试成绩

Txbench测试成绩

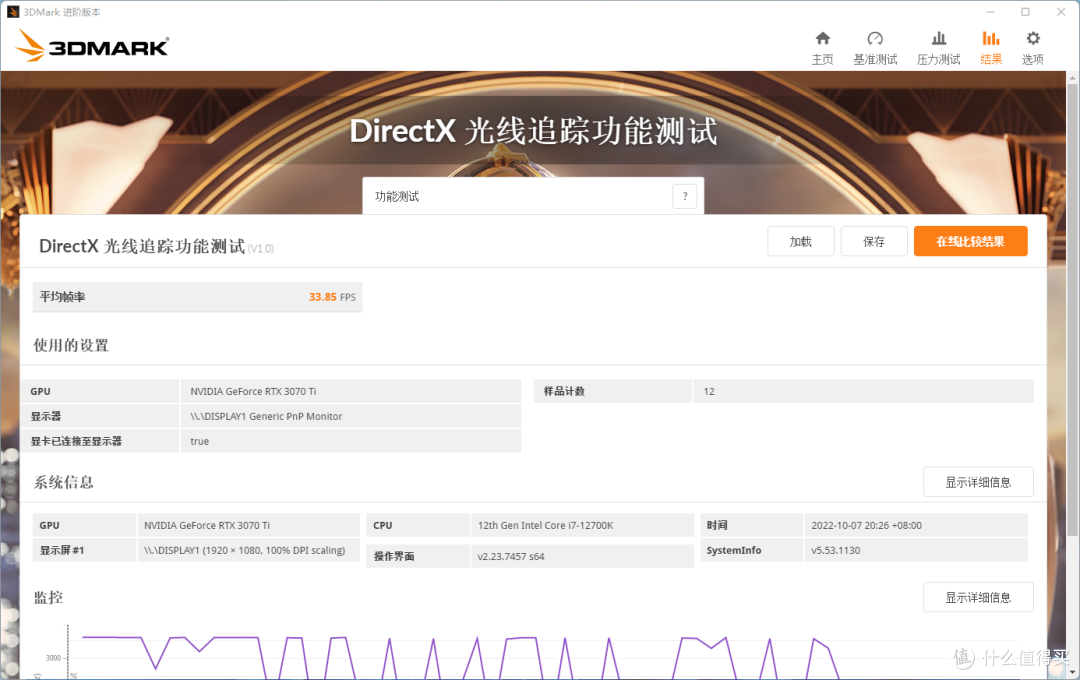

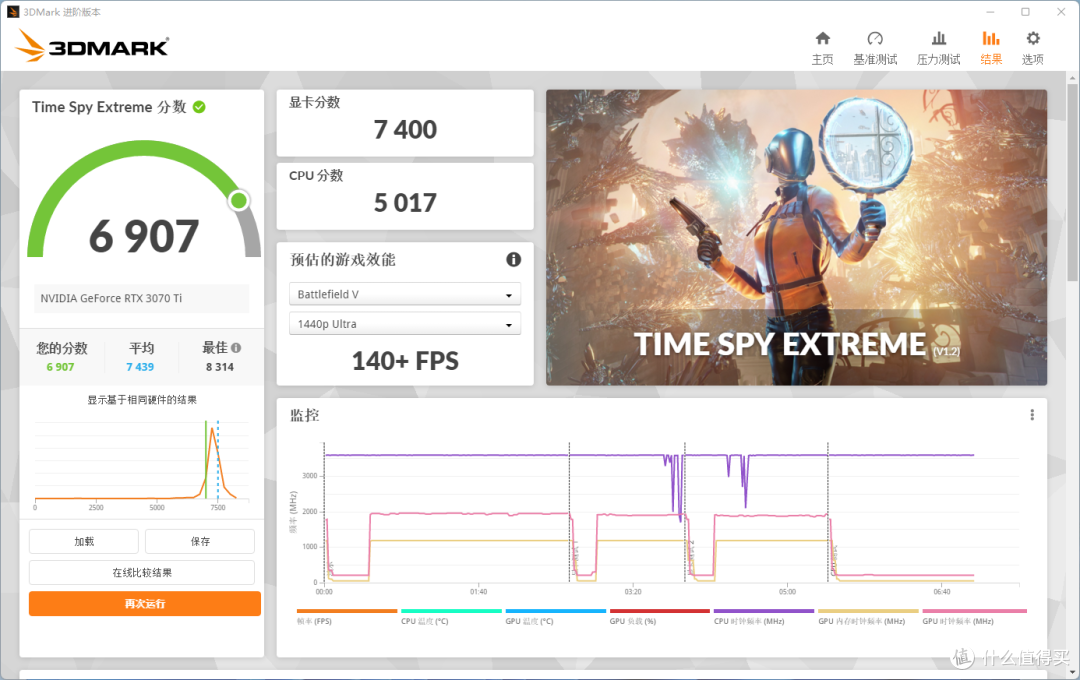

3DMARK 显卡性能基准测试成绩

结语

TUF GAMING GT502 弹药库机箱，最为TUF产品线的最新继任者，其在颜值方面是没的说了，硬朗的海景房STYLE展现出来的科技美学，so nice！功能上全模块的设计、免工具的侧板的防掉落设计，支持显卡竖立安装，背部仓位的冷排风扇位都是值得加分的选项，加之充足的内部空间即使面对即将到来的4090巨无霸选手也毫无压力。
