NAS 篇一:乔思伯C2改8盘位NAS的好方法,简单易用!
我是去年有装NAS的想法的,当时也是在张大妈看了阿文菌的文章。
回想自己近20年的上网生涯,一直觉得自己有仓鼠症,看到网络有趣的资料总想下载保存,放着以后慢慢看(虽然绝大多数情况下载后就没时间去看),可惜这20年下载了无数的资料,随着换电脑换工作,移动硬盘也坏了好多块,留下的资料没剩多少,所以一直有个服务器的梦想。
去年换了工作,有稳定的时间摸鱼,无意间看到阿文菌的文章,就是安装UNRAID系统的文章,一下勾引起我服务器的梦想。
说干就干,马上开始自己NAS的计划。
因为自己是自控工程师,有一定的动手能力,所以成品NAS的计划第一时间pass(主要是囊中羞涩),要自己组一台性能够用NSA。
刚开始计划的时候,胃口无比庞大:10盘位是必须的,装几个虚拟机进行远程办公,4网口做个ALL IN ONE是基础要求。看了下市面上的ITX主板基本没有符合(钱包)要求的,所以我给自己的定位是MATX主板加4网口PCIE卡。
不停的翻看小黄鱼,无意间发现有人卖6400T ES的板U,这个可是当年的神U,虽然做NAS用不着超频,现在做个NAS的U还是绰绰有余,TDP是35W也合适。主板自带4个SATA口,有两个PCIE插槽,一个插网卡,一个插PCIE转SATA的不是正好。于是没怎么跟卖家磨叽,450元买下板U套,到手一看,还挺新的,那卖家说买来只当年一阵下载机就放着了,还送了CPU风扇,不过这风扇太大,现在还扔柜子里。
确定了板U后,剩下的就是电源,作为仪表工程师,深知电源的重要性,电源不稳,后续问题无数,甚至你还查不到原因。于是没有怎么纠结,跟着阿文菌买了益衡7025b。
然后就开始找合适的机箱。
市面上8盘位,10盘位的NAS机箱不少,只不过不符合我钱包的要求(这是我的缺点)。
摸鱼过程中,无意看到乔思伯的机箱,C2,D4这些,都是支持MATX主板,造型方方正正的,比较入我的眼,可惜官方的安装方法,剩下空间只能装2块硬盘,而且排气口在底部,就是个大闷罐。
有一次用手机摸鱼时,看着不同的机箱图片,不小心把手机拿倒了,看到乔思伯C2的机箱照片成这样子,一下子茅塞顿开,我把机箱上下颠倒一下,再把电源挪到顶部,剩余空间一下子就宽敞无比,装8块硬盘毫无问题,散热孔也朝上,解决了闷罐的问题。
有了机箱的思路,剩下的就好解决了。
首先买来二手C2机箱,70元。
因为电源要挂到顶部,所以要买电源转接板和电源转接线。这个电源延长线一定要买对,不然线缆会侵占机箱的空间,我可是换了好几次线才买对的。
接一起是这样的,然后把电源转接板装在原来ATX电源安装孔里就可以了。
没装挡板的初步效果图是下面这样。FLEX电源挂在机箱顶部,因为没有钻孔工具,就用螺丝和铁丝固定,也挺牢固的,就是外漏一截铁丝,难看。
因为把原装硬盘安装槽给拆了,剩余空间可以装硬盘一直到顶。
做到这一步,NAS都快成了,结果家里出了变故,就放下了,忙着家里的事一直没有继续下去。直到今年9月,成都静默管理,在家摸鱼之余,又开始捡起来继续。

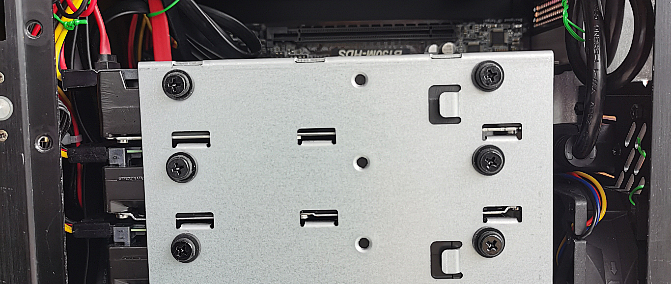

剩下的事就简单了,买了两个硬盘笼,总共可以装6块3.5寸硬盘(卖家说错了硬盘笼的尺寸,我以为只能装6块硬盘就到顶了)
算了一下空间,买了总高28mm的CPU风扇。
因为主板只有4个SATA口,于是加了一块PCIE转2口的转接卡(这个有点后悔了,应该买4口转接卡更方便以后扩展的)
买一个8025风扇和风扇线,强制进风吹硬盘。
组装完后是这个效果,没有认真整理线缆,不过把侧板盖上后就看不到了。
顶部空间再装两块硬盘毫无问题,有点可惜。手里只有5块硬盘,所以当时只装了5块硬盘的照片,等存满了再扩展成8块硬盘。
盖上盖板,大功告成,多角度欣赏一下。
算一下总价,也花了1122元,还是超支不少,不合格的垃圾佬啊。
不过除了板U电源内存等电子设备,机箱改造只花了220元,貌似又还行。
还是有几个遗憾。
因为风扇太吵,我进主板修改了两个转速,导致实际运行中,有风扇直吹的硬盘温度都不超过40度,顶部那块硬盘吹不到风的,工作温度最高47度,说明内部风道还是不好,CPU温度也接近45度了。
PCIE转SATA卡居然带灯的,晚上工作时还是好几种颜色在闪烁,能从顶部散热孔射出来,搞得客厅跟个迪厅似的,这个没法忍,准备用黑胶布糊上。
目前装的是黑群,第一次使用NAS,还在学习过程中,各种docker功能逐步学习中,以前累积的资料都转到NAS里面,做了raid5和阿里云网盘的同步备份,仓鼠症终于缓解了不少。
但是蠢蠢欲动或者作死的心一直不停,总想对NAS继续改进。我这里把思路提供,哪位值友打算跟随我的思路的,可以提前避雷,顺便可以给我反馈一下改进效果。
1、我当初硬盘笼的高度搞错,导致现在只能装6块盘,准备找个时间换硬盘笼,或者换成另一个值友使用的硬盘支架,扩展到8盘位,同时改善散热。
2、因为下图红圈里的加强筋存在,使得我加的进风扇只能装8CM的,低转速情况下,机箱进风量还是不够,可以找个切割机切掉,然后换成12CM风扇,提升进风,有效降温。
以上就是我把乔思伯C2改为多盘位NAS机箱的过程,最大的一点动手难度只是把电源挂到顶部,其余买配件就搞定,普通人只要转换一下思路,把机箱颠倒一下,就可以轻松改造。
200多就有一个8盘位的NAS机箱,性价比还是可以。
顺着我这个思路做下去,市面上方方正正的机箱都可以这样改造,
最小的金河田遇见N1,目测可以改4盘位的。
乔思伯D4空间更大,计算一下尺寸,可以并排放下两个硬盘笼,也许可以装12盘位都无压力。
不知道有没有去尝试的。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
