用佳仕凯32140磷酸铁锂电池，手搓60V45A电池组！

网上已经有很多教程了，作为一名新手小白，在手搓之前是有很多顾虑的，但是做了三组之后发现这东西很简单！

一、需要的材料

1.佳仕凯32140电芯（6045是20串3并60个，4830是16串2并32节电芯，6030是20串2并40个，以此类推）。

2.极空保护板，跟卖家说一下需求，让卖家给你推荐，多多一般有优惠。

3.电池支架，我买的二连支架可以自由组合，尺寸正常的可以买固定的比如6×10的，5×8的。

4.镀镍钢带，我买的支架款的0.2mm两米的，建议买支架款的，方便些。具体买多厚的，要根据自己点焊机能力选择，一般0.2mm可稳定过流40-50A，1000w内电机足够用，当然用紫铜更好，紫铜对点焊机要求高一些。

5.32140青稞纸垫片，买空心的。

6.焊锡丝，买纯度高一些的。

7.超软线一根黑的一根红的，我买的6个平方的，实际上没必要。

8.纤维胶带一卷50米的就行，宽度随意，我买的5cm的。

9.极空保护板重启开关。

10.eva泡沫棉1平方2mm厚的足够了。

11.热缩膜一个，按照长加宽（或高）加3cm买就行。

12.品字公母插头各一个，具体根据自己插座类型，新能源有的是新国标款的。

13.锂电充电器，跟卖家说一下电池组信息让卖家推荐就行。

14.3240环氧板，某宝好几家都送6-5优惠券，根据尺寸，一家下一单，几乎不要钱。

所需工具:

1.点焊机，这个是必备的，我自己买的电容点焊机170，点0.2钢带没问题，紫铜点不上。

2.电烙铁，200w超上，好焊接一些。

3.热风枪，普通的300w的就够了。

4.万用表，十几块的就行。

二、精确测量电动车电池仓尺寸

这个很关键，必须测量好，异性电池仓（L形）不建议自己弄。

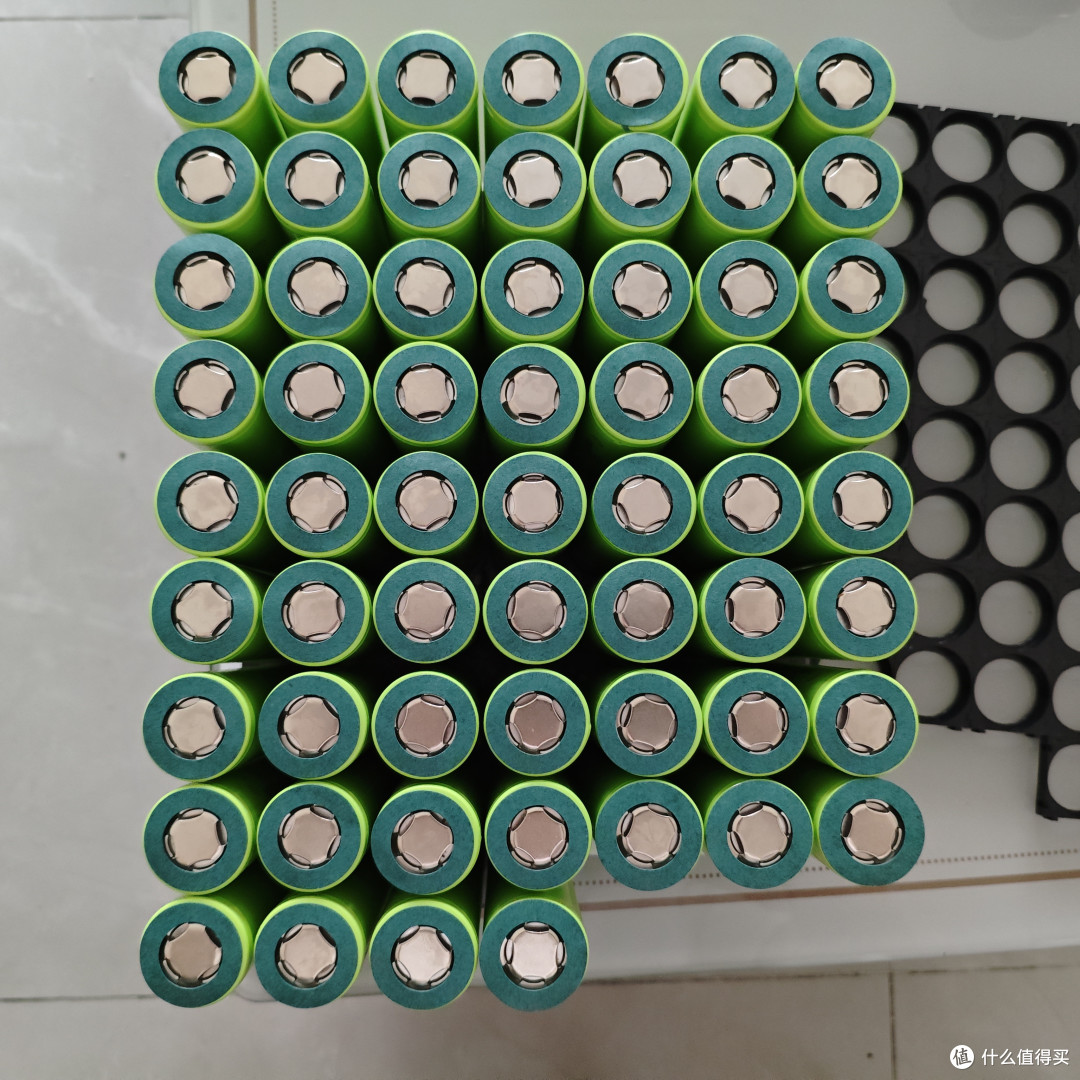

先说下我的经验，佳仕凯32140加支架单节可按长宽34mm估算尺寸，比如我这次做的电池仓尺寸是33×26×17cm长宽高，330/34≈9，260/34≈7，一般6045电池组用的比较多的组合为6×10，很明显尺寸过长放不下。我只能选择7×9排列，最后一排放4个，把保护板放在空余的电池处，非常紧张的尺寸。这样电池组长34×9=306，宽34×7=238，高140mm。做完的尺寸再加1cm以上（大概按照估算的电池组各加25mm），就可以大概估算出不锈钢外壳尺寸，我估算后订做的33×26×16.5cm外壳。正常一般是电池组做好再定做外壳，我是不想等时间太长。

三、画电池排列草图（很关键哦）

网上大神的都很专业，用的建模，我不会，只能手动画草图，具体原理b站上有个老哥说的非常清楚，视频名字“用32140电池组装一个60V45Ah电池组补档，如何排布和连接电池”，我是看了两遍就会了，先确定总负极，然后往下排。可以多画几次，确定个最优解，我这是为了让总正总负离得近一些，调整过。

自己画的草图

四、正式开始组装电池组

1.组装支架给电池贴青稞纸绝缘垫片

2.把电池按照三中自己画的草图排列好

3.开始焊接

把镀镍钢带剪成自己需要的，按照草图中标识的进行焊接，很容易。

一定要谨慎在谨慎，最好是点焊后做好绝缘！！！我做这组不小心把总正级和总负极串上短路了，总正级钢带烧穿重新更换了下，非常危险！

4.点焊处再多说一些，总正级总负极可以多叠一层钢带。直线、L形处也建议多叠一层钢带。焊接后测一下电压。

5.极空保护板线排线、焊接，焊接有教程，按照教程走，黑线接总负极，黑线旁边的第一根红线接总负极对应的正级，以此类推往后排列焊接。我不会排线，比较丑，但是这东西只要别接错，不影响使用。

6.焊接好保护板的线，用万用表测一下电压，没问题插入保护板，固定保护板，连接极空保护板开关，将温度感应器也安装好，焊接保护板跟总负极的线。并焊接总正级线。

7.用纤维胶带把电芯缠一下，有青稞纸的也可以再用青稞纸做好第一遍绝缘。全部做完以后，开始裁剪环氧板。量好尺寸，用剪刀裁剪就行。

8.固定好环氧板，用纤维胶带缠好。

9.热缩膜固定（或者先用eva泡沫棉缠一下），不分先后顺序，先弄哪个都行，我是先用热缩膜热缩固定好。之后再粘贴eva泡沫棉了。

10.放入不锈钢外壳，固定，基本上算大功告成了。

五、注意事项

1.做好安全工作，避免组装过程中同时触碰正负极，安全第一！！！

2.刚组装好的压差、动态压差可能比较大，循环两三次以后再看，一般都会下去。

3.注意尺寸，以防做好的电池组放不进去，那就尴尬了。

4.锂电池切忌把电用光，用到3v电压以下极空保护板会低压保护，直接断电。

…………………………………………………………

好了，基本上还算详细。加上今天组装的，一共组装了三组电池，两个6045，一个4830。4830用在我618新买的宝岛电动车上了，由于在坐桶下，尺寸太小，没做不锈钢外壳。

另外两组安装在家里的大踏板下使用，续航基本上1安跑2.5-3公里，很给力。

最后，说一下成本:

1.工具成本215元。

2.电池组成本，我买的电芯基本上都是10-11块一节，三组电池成本大概2500。组装的同时也卖了两组6020铅酸电瓶，回血540。

3.时间成本:组装一组电池基本上得6-8个小时，非常费时费力，也费腰（中年人的痛）。

如果本地有代组装，收费还算合理的，不建议自己弄。我们本地收费较高，6045不带保护板的1300，带保护板闲鱼有1600的，做工看起来超级无敌好。自己权衡。

有不会的朋友可以留言，看到回复。
