小米玄戒O1跑分实测：干翻高通联发科，国产首款3nm芯片性能炸裂

数码圈近期最受关注的焦点莫过于小米自研芯片玄戒O1的实测表现。这款被赋予“十年磨一剑”意义的旗舰芯片，在多次跑分测试和第三方评测中展现出惊人的实力，也为国产高端芯片的发展带来了新想象。

从权威测试平台Geekbench 6的数据来看，玄戒O1在6.4.0版本中单核成绩突破3000分大关，多核成绩达到9264分，成功超越联发科天玑9400+的2943/9185分，甚至小幅领先高通骁龙8 Elite的跑分水平。在更贴近实际体验的3DMark Wild Life Extreme测试中，其GPU得分2399分，虽略低于天玑9400的2435分，但已显著领先苹果A18 Pro。这些数据不仅印证了小米在芯片设计上的突破，更打破了外界对“自研芯片性能落后”的固有认知。

玄戒O1的技术突破首先体现在制程工艺上。台积电第二代3nm（N3E）工艺的应用，使其在109平方毫米的芯片面积上集成190亿晶体管，能效比相比前代4nm工艺提升约35%。独特的“2+4+2+2”十核CPU架构设计，将两颗Cortex-X925超大核主频推至3.9GHz，配合四颗3.4GHz中核与四颗能效核心，既保证了峰值性能又兼顾了日常使用场景的功耗控制。实测显示，在运行《原神》这类高负载游戏时，平均帧率稳定在59.8帧，功耗控制在4.9W，与骁龙8 Elite的差距已缩小到0.2W以内。

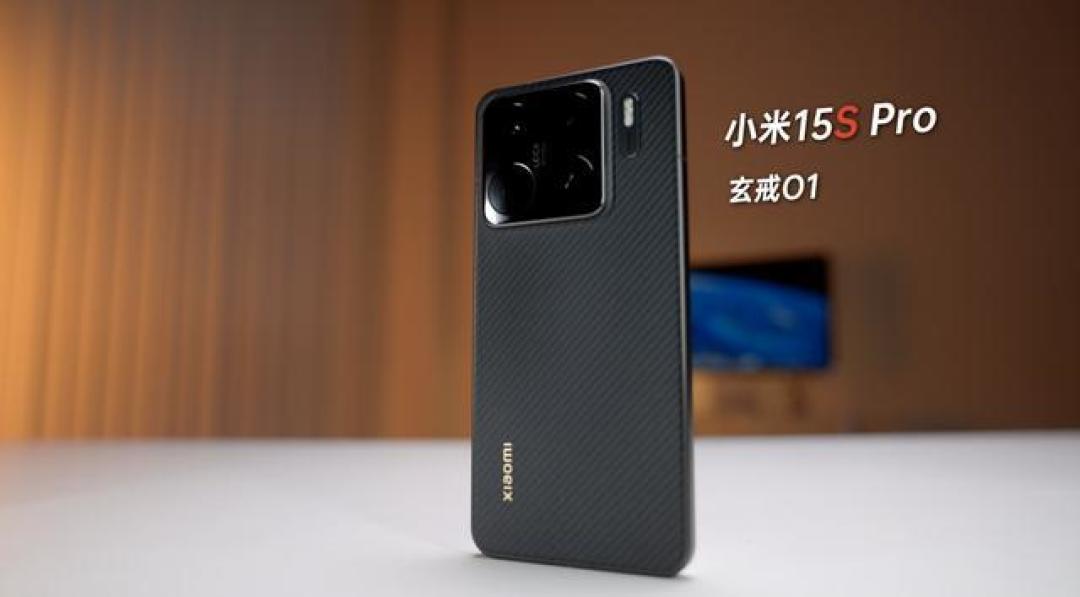

值得关注的是，这款芯片在AI与影像领域的自研成果尤为突出。44TOPS算力的NPU配合第四代ISP图像处理器，不仅让视频剪辑效率提升20%，更实现了夜间视频噪点控制能力的飞跃。多位评测者发现，搭载玄戒O1的小米15S Pro在暗光环境下拍摄的视频，其细节还原度已接近专业影像设备水准。而集成UWB芯片的设计，则让手机与智能汽车、IoT设备的互联体验更趋无缝化。

在行业层面，玄戒O1的诞生标志着国产芯片首次挺进3nm工艺俱乐部。小米通过“自研AP+外挂联发科基带”的务实路线，既绕过了通信专利壁垒，又验证了芯片设计的核心能力。据供应链消息，该芯片初期量产规模已达200-300万片，将用于手机、平板等多条产品线。这种技术突破与商业落地的双重成功，为国产半导体产业链注入了强心剂。

当然，作为初代产品，玄戒O1也面临挑战。外挂基带导致的功耗压力仍未完全消除，部分游戏场景的帧率稳定性有待优化，公版架构依赖的争议也持续存在。但不可否认的是，从澎湃S1到玄戒O1的十年跨越，小米已证明国产芯片完全有能力与国际巨头同台竞技。正如雷军在发布会上所言：“对标苹果不是口号，而是每个技术细节的持续追赶。”当更多企业加入这场硬核科技赛跑，中国芯的崛起或许比想象中来得更快。
