气象监测站北斗数据传输终端｜高可靠性气象数据采集系统

方案核心硬件：QM43BS 型北斗三号通信终端的气象适配特性

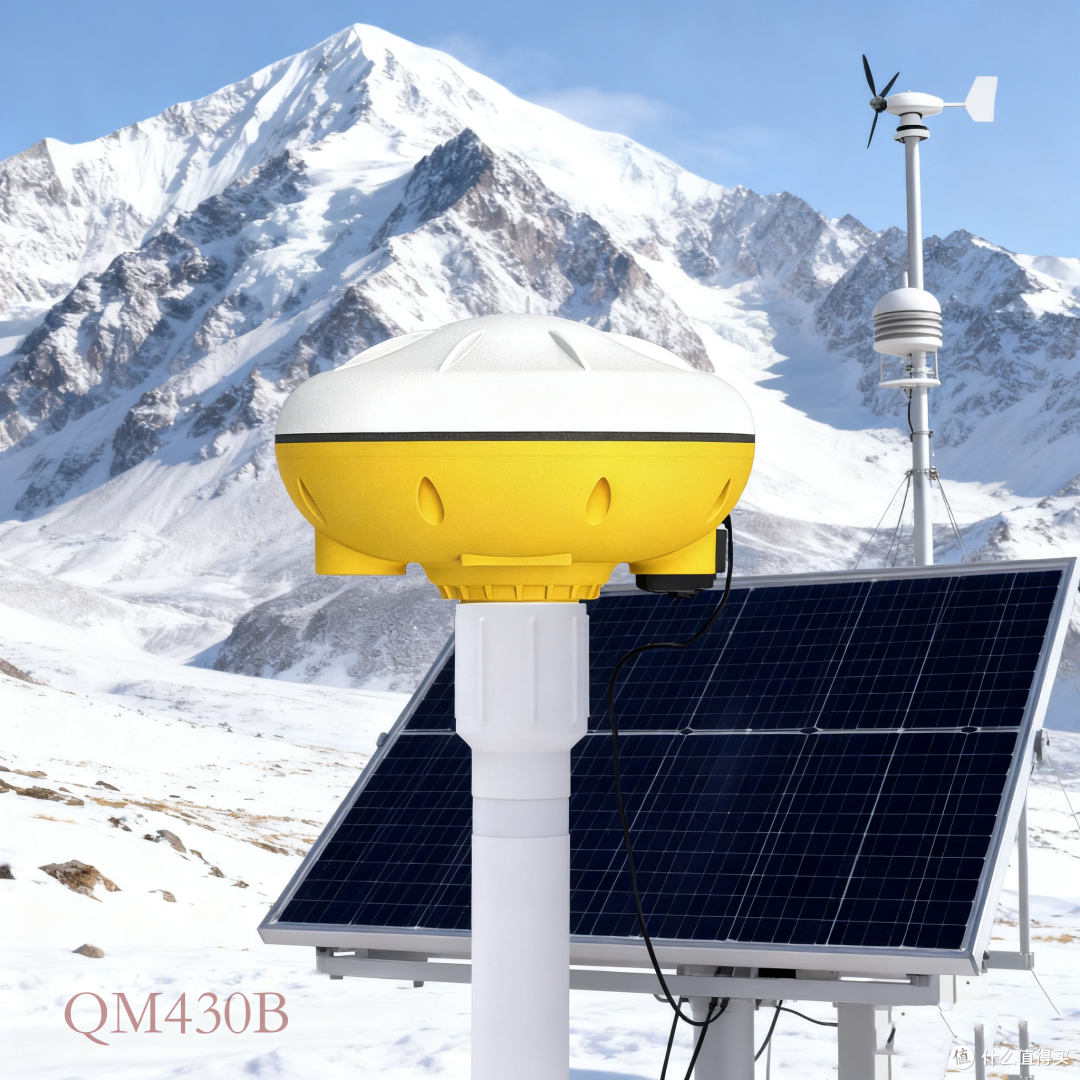

QM43BS 型北斗三号通信终端（可选 4G 版本 QM43BS-4G）作为气象监测数据传输的核心载体，其技术参数与功能设计深度契合气象监测 “全要素采集、复杂环境耐受、无盲区传输” 需求，具体适配能力如下：

双模通信保障气象数据不中断：核心支持北斗三号 RDSS 区域短报文通信，最大可传输 1000 个汉字，通信定位成功率≥95%，完全覆盖高山、海岛、沙漠等无公网信号的偏远气象监测场景；可选 4G 全网通信（LTE-FDD：B1/B3/B5/B8；LTE-TDD：B34/B38/B39/B40/B41），数据传输等级达 CAT.1，可作为近郊气象站、城市边缘监测点的高速数据传输补充，实现 “北斗保底 + 4G 提速” 的双模冗余，避免暴雨、台风等极端天气导致公网中断时气象数据丢失。
高精度定位与全要素采集适配：集成 GNSS 定位功能，支持北斗 B1 频点与 GPS L1 频点信号接收，水平定位精度≤5 米（CEP 50%，PDOP≤4），冷启动首次定位时间≤60s、热启动≤5s，可精准标注气象监测点坐标，为温度、湿度等数据匹配地理信息，便于分析区域气象差异；对外采用 9 芯防水航空插座（型号 SP2112/P9），支持 RS232/RS485/RS422 可选串口，波特率 4800~115200bps 可调（默认 19200bps），兼容气象行业主流传感器（如铂电阻温度传感器、电容式湿度传感器、三杯式风速仪、压电式气压传感器），支持 NMEA0183 接口协议，可直接对接气象监测平台，实现全要素数据无差异采集传输。
极端环境耐受保障长期运行：具备 IP67 高防护等级，可完全防尘、防短时浸水（1 米水深 30 分钟内不进水），抵御高山雨雪、海岛盐雾、沙漠沙尘等恶劣环境对设备的侵蚀；工作温度范围 - 40～+85℃（SIM 卡推荐工作温度 - 25℃～+70℃），存储温度 - 40～+85℃，能适应青藏高原高海拔低温（-30℃以下）、南海海岛高温高湿（40℃以上、湿度 90% 以上）等极端气象监测环境；采用宽压 DC 电源供电，输入电压范围 9V～36V@≥15W，典型功耗≤150mA@12V，可适配气象站的电网供电、太阳能储能供电（搭配 20W 太阳能电池板 + 12V 储能电池即可满足偏远站点需求），无需额外电源转换设备。

二、方案核心功能：气象数据全流程可靠管理

（一）多要素自动采集与灵活传输

依托终端的接口兼容性与通信能力，实现气象核心要素的无人化采集与按需传输：

全要素覆盖采集：通过 RS485/RS232 接口对接各类气象传感器，实时采集空气温度（测量范围 - 40℃~60℃）、相对湿度（0%~100% RH）、风速（0~60m/s）、风向（0°~360°）、气压（300~1100hPa）、降水量（分辨率 0.1mm）等数据，采集频率可根据需求配置（默认 1 次 / 分钟），无需人工现场记录；
场景化传输策略：支持 “定时上报” 与 “触发上报” 双模式 —— 定时上报可设置 5 分钟 / 15 分钟 / 30 分钟等周期，通过北斗短报文（无信号区）或 4G（有信号区）向气象平台传输数据，满足日常气象监测需求；触发上报可设置阈值（如风速≥17.2m/s（8 级风）、24 小时降水量≥50mm（暴雨）），数据超阈值时立即启动传输，优先传递极端天气预警信息，为气象防灾减灾争取时间；
数据补传与完整性保障：终端内置数据缓存模块，若因极端天气（如浓雾、暴雪）导致北斗信号短暂遮挡，可暂存最多 1000 条采集数据，待信号恢复后自动补传至平台，确保气象数据连续不缺失，避免因数据断层影响天气预报准确性。

（二）GNSS 定位辅助气象数据分析

终端的 GNSS 定位功能为气象数据赋予空间属性，提升数据应用价值：

监测点精准标注：每一条气象数据均附带 GNSS 定位坐标（经度、纬度、高程），气象平台可通过坐标明确数据来源，精准区分同一区域内不同监测点（如山顶与山脚、海岛与大陆沿岸）的气象差异，为精细化气象预报提供数据支撑；
移动监测适配：针对临时气象监测需求（如台风路径跟踪、暴雨应急监测），可将终端与便携式气象站搭配部署，终端通过 GNSS 实时上报设备位置，平台实时掌握监测点动态，便于整合移动与固定监测数据，提升极端天气监测的全面性；
气象要素空间关联：结合定位数据与气象要素数据，可分析气象现象的空间分布规律（如山区温度随海拔的变化梯度、沿海风速的海陆差异），为气候研究、农业区划等提供空间维度的决策依据。

（三）设备状态远程监控与故障预警

支持终端与气象平台的双向交互，实现无人值守气象站的高效管理：

运行状态实时查询：通过气象平台下发指令，可远程查询终端的供电电压、北斗信号强度（接收灵敏度≤-133dBm）、传感器连接状态、数据采集频率等参数，实时掌握设备是否正常工作，无需人工攀爬高山、前往海岛巡检；
故障自动报警与定位：当终端出现供电异常（电压＜9V 或＞36V）、北斗信号中断超 1 小时、传感器掉线等故障时，自动生成故障信息，通过北斗短报文或 4G 推送至平台与管理人员移动端，并标注故障设备的 GNSS 坐标，运维人员可精准定位故障站点，缩短排查时间；
远程参数配置：无需现场操作，可通过平台远程调整终端的采集频率、上报周期、触发阈值等参数，例如台风来临前，将风速、降水量的采集频率从 1 次 / 分钟提升至 1 次 / 10 秒，上报周期从 15 分钟缩短至 5 分钟，提升极端天气监测的时效性。

三、方案部署与安装：适配气象监测站复杂场景

（一）标准化安装流程

终端安装流程简单，无需复杂土建施工，适配高山观测塔、海岛监测平台、沙漠立杆等不同场景：

SIM 卡安装：断电状态下拧开终端上盖，推动卡座并装入北斗 SIM 卡（如需 4G 功能则加装 4G SIM 卡），注意卡片缺口方向与卡座匹配，压紧卡座后合上上盖，用螺钉锁紧（保障 IP67 防护性能，防止雨雪、盐雾侵入）；
线缆连接：将配套的 10 米标准线缆（可定制 20 米 / 50 米延长线缆，适配高山观测塔高度需求）的航插端穿过固定杆，对齐航插缺口与终端插头凸起，插到底后顺时针拧紧（确保防水密封）；线缆另一端的红黑鳄鱼夹接电源（红接正极、黑接负极），DB9 母头按接口类型（RS232/RS485）接对应气象传感器；
设备固定：通过抱箍将固定杆安装在观测塔横杆、监测平台支架或地面立杆上，确保终端顶部圆形端朝上，无树木、建筑物遮挡（保障北斗卫星信号接收，建议安装高度≥2 米），在海岛场景中，需额外加装防台风固定支架，避免强风导致设备倾斜。

（二）特殊场景定制适配

针对气象监测站的特殊环境，提供定制化部署方案：

高海拔高山站适配：终端外壳增加保温棉套（不影响信号接收），防止低温导致设备内部元件性能下降；电源系统搭配低温型储能电池（-40℃可正常放电），确保冬季低温环境下供电稳定；
海岛高盐雾场景适配：终端外壳采用防盐雾涂层处理（可选定制），配套线缆选用耐盐雾材质（如氟塑料绝缘线），延长设备使用寿命，降低盐雾腐蚀导致的故障风险；
沙漠沙尘场景适配：终端接口处加装防尘密封圈，固定杆底部增加沙尘防护罩，防止沙尘进入设备内部影响接口接触与散热。
