进击的汽保?百元DIY超高精度胎压表(轮胎充气表)

20-01-02

创作立场声明:本文所测商品为自费购入供个人使用品,如参加张大妈家的活动获得,我会在文中点明。坚持独立的评价观点是笔者创作的基本底线,绝不会因商品来源不同而有所偏颇,请各位放心。

进击的汽保?百元DIY超高精度胎压表(轮胎充气表)

购买理由

这才是*级的胎压计:PCL MK4胎压表(充气表)开箱缘由前不久轮胎又被扎了,补完胎总觉得轮胎店打的胎压太随便了,然后又用手里的打气泵和胎压表调了一下四个轮胎的气压。目前手里的胎压计是20块钱汽配城货,每次和风王打气机上面的胎压表度数比总是要高一点,到底哪个准也不清楚,于是趁着强迫症发作,就换个高级一点,精准一点的胎压计。选择过程网上看了下,最贵的选择dywind| 赞11 评论38 收藏83查看详情

因为这篇胎压计的文种草好久,价格原因还是剁不下手进击的汽保?百元DIY超高精度胎压表(轮胎充气表)

工作原因接触很多的仪表,而且国内发达的配套标准件的质量好价格低

所以综合考虑选择自己用专门的机械式压力表自己DIY一个胎压表进击的汽保?百元DIY超高精度胎压表(轮胎充气表)

成本低,维护简单,保管妥当能长时间保证精度,当然必要的校准也是不能少的(半年)

上面这款胎压计气压小于4个BAR时,常温时误差小于0.08bar

PS:1Bar=100Kpa=0.1Mpa

而0.08Bar=0.008Mpa

依据推荐性国标《精密压力表》(GB/T 1227-2017)中所述

进击的汽保?百元DIY超高精度胎压表(轮胎充气表)

即使采用0.4级精确度的压力表量程为4Mpa时其误差为±4*0.4%Mpa=0.016Mpa

而我们普通的乘用车通常胎压不超过3Bar=0.3Mpa,当我们选择1Mpa量程时误差为0.004Mpa

就远低于上面的高大上产品了

事实上我的车原车设计胎压为2.4Bar=0.24Mpa

进击的汽保?百元DIY超高精度胎压表(轮胎充气表)

压力表工作压力使用全量程的 1/3 ~ 2/3 为宜,使用范围最高不得超过满刻度的 3/4

所以我选择了0.4级精确度的量程为0.4Mpa的压力表进击的汽保?百元DIY超高精度胎压表(轮胎充气表)

系统设计

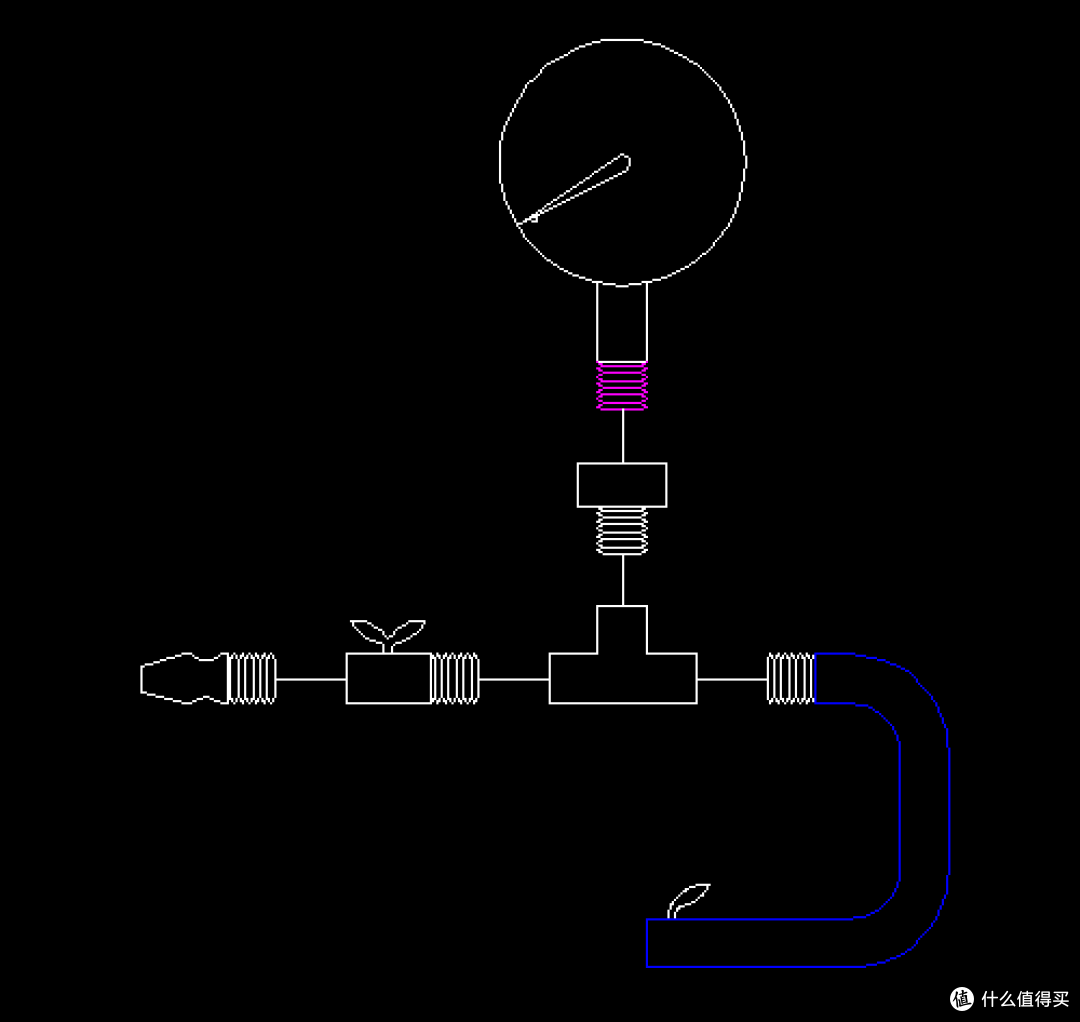

脑补设计实在是伤神,所以搭配CAD轻松不少

示意图示意图示意图

最终采用的设计图,本来还想加油水分离器来着,质量好的太贵了,放弃

零件全家福零件全家福零件全家福

选材

压力表

YB100压力表,青岛爱斯克出品YB100压力表,青岛爱斯克出品YB100压力表,青岛爱斯克出品

安装注意事项安装注意事项安装注意事项

体积感人的压力表体积感人的压力表体积感人的压力表

表盘细节,最小分度为0.0025表盘细节,最小分度为0.0025表盘细节,最小分度为0.0025

侧面打有铅封,接头加工比较粗糙,铜质M20*1.5接头侧面打有铅封,接头加工比较粗糙,铜质M20*1.5接头侧面打有铅封,接头加工比较粗糙,铜质M20*1.5接头

标准件

为了美观又有腔调,标准件全部采用304不锈钢

M20*1.5内螺纹转1/4(2分)外螺纹M20*1.5内螺纹转1/4(2分)外螺纹M20*1.5内螺纹转1/4(2分)外螺纹

1/4(2分)外螺纹转PM20气动快速接头1/4(2分)外螺纹转PM20气动快速接头1/4(2分)外螺纹转PM20气动快速接头

1/4(2分)内外螺纹开关1/4(2分)内外螺纹开关1/4(2分)内外螺纹开关

1/4(2分)内螺纹三通1/4(2分)内螺纹三通1/4(2分)内螺纹三通

1/4(2分)外螺纹转轮胎打气嘴1/4(2分)外螺纹转轮胎打气嘴1/4(2分)外螺纹转轮胎打气嘴

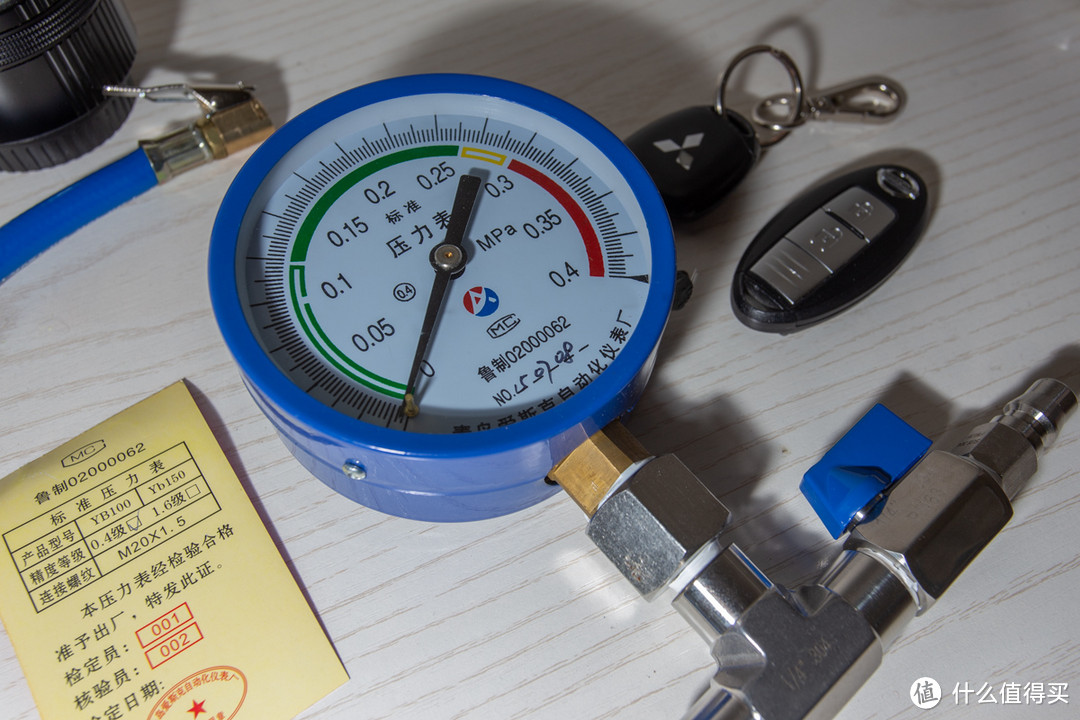

最终组装成品效果最终组装成品效果最终组装成品效果

成本统计

YB100-0.4Mpa-0.4级压力表--38运费10

PS:咸鱼买的,自己实验室和0.25级压力表对比过没问题

M20*1.5内螺纹转1/4(2分)外螺纹--6包邮

1/4(2分)外螺纹转PM20气动快速接头--8包邮

1/4(2分)内外螺纹开关--19.59包邮

1/4(2分)内螺纹三通--17包邮

1/4(2分)外螺纹转轮胎打气嘴--7.9包邮

生料带-买洁具送的--0元

合计:106.49
