华为P10更换屏幕总成
同事的华为P10最近出了点问题,屏幕边框部分的触摸失灵了,造成一些尴尬的局面,看网页或者某些APP没法返回,输入法打字靠近边框的字符也没法输入,估计是屏幕部分出问题了,于是网上购入一块屏幕总成让我帮忙更换。
首先要把手机关机,然后拔出SIM卡。否则回头屏幕可分不开。
现在的手机的拆解方式基本差不多,都是先拧下底部充电口旁的两颗螺丝,然后用吸盘慢慢拉开。
P10的边框没有用胶粘住,所以不需要加热拆除。但是还是比较紧的,用吸盘拉出缝隙后可以用刀片插进去慢慢撬一下,这样会更容易分开。

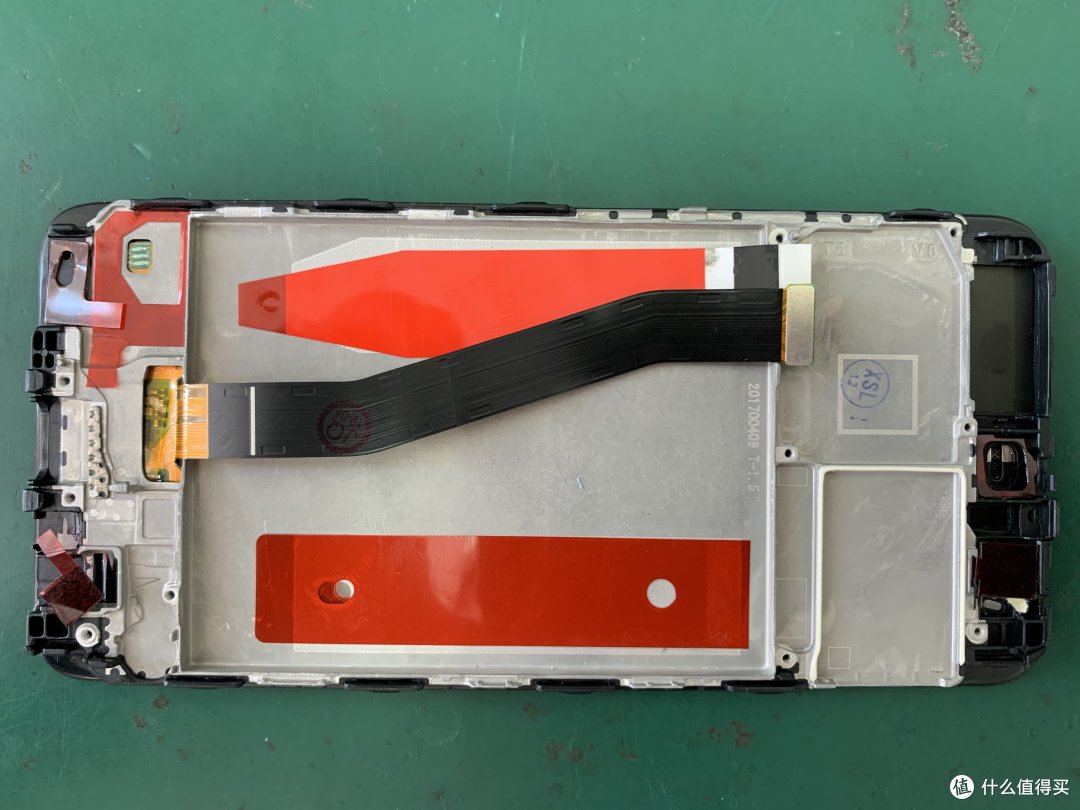

将屏幕总成和后盖分开后注意要先拆掉侧键的排线,排线是直接插在主板上的。
我发现华为和小米都喜欢这种结构,就是主板固定在屏幕总成上,后盖倒没啥东西。还是喜欢苹果的屏幕总成和主板分离的方式,更换屏幕总成要方便得多。
先断掉电池排线,电池和下侧的数据排线一块被一块金属垫片压着固定住,拧开螺丝就能拆掉垫片,把电池排线和机尾排线撬开与主板分离。
排线的另一头固定在下部的数据接口板上,也是有一个金属垫片固定,拆掉螺丝,取下垫片,将排线整个拆下来。
底部有手机的扬声器,震动马达,数据接口板,由四颗螺丝固定,将他们一一拆下来。
先取下数据接口板,这块板上有数据线接口,麦克风,电源管理应该也在这块板上。
扬声器和耳机接口还有震动马达也是通过排线连接在这块板上的。将震动马达和拾音口拆下来直接安装到新的屏幕总成上去。
接着将数据接口板装回新的屏幕总成,然后把扬声器和耳机接口装上数据接口板。下边的电路就挪完了。
在看上部的主板。先拆掉主板剩余的螺丝。将前后摄像头模块拆下来,两个摄像模块由导电胶布粘在主板的屏蔽罩上,慢慢揭开胶布将排插撬起来就能取下。
摄像头拆下后就可以取下主板了。这里需要注意,主板的背面有导热胶,有一定粘性,需要用撬棒慢慢将主板撬起来,不要用蛮力以免损坏主板。
主板取下后,记得将原来屏幕总成前端的听筒和光线传感器取下来,安装到新的屏幕总成上去。
为了不影响散热,在将主板装回去前,我又在上面抹了一点导热硅脂。
主板装好后将两个摄像头模块装回去。记得要把导电胶布粘回屏蔽罩。将数据排线接口扣在主板的数据口位置即可。
现在只剩下电池了,这个电池比较独特,一边是那种白色的易拉胶,一边是普通的双面胶。先用螺丝刀将易拉胶慢慢卷出来。然后用撬片插入慢慢将双面胶撬起分离。这一定要小心,千万不能将电池的绝缘层弄破,不然就短路了,真会着的。揭开新的屏幕总成上的胶条,把电池装上去。然后将屏幕排线数据排线还有电源线接回主板。将三个金属垫片装回上好螺丝,固定好排线。
然后接上后盖的按键排线,按下电源键,如果手机能正常启动就可以将后盖装回了。再拨个电话试试扬声器和麦克风,一切正常就可以上回螺丝了。如果有哪块不太正常就将那一块的排线重新插拔一下,基本就OK了。
