单色光污染升级跑马灯!Thermaltake曜越挑战者H3机箱RGB套装初体验
各位剁友好,我是身在长沙的一只小剁,因为ID的缘故长沙剁友赐雅号——姐夫
自从98年家里有了第一台奔腾处理器的电脑之后,有事没事折腾电脑就是我的一个兴趣爱好,甚至因为这个爱好我还在大一暑假去电脑城免费打过一个月的工(才不是因为没业绩没提成呢~ )。虽然台式机配好之后一般都要用个三五年的,但自己的折腾完了折腾家人的,家人的折腾完了折腾朋友的,要不就攒台NAS玩一玩什么的,实在不济还能拆开清清灰嘛。
这次有幸得到了TT挑战者H3的众测机会,正好可以趁机折腾一番。可惜的是从众测名单确认到发货耽误了几天,而我4月下旬早早就安排了一次旅行,只能回来之后再匆忙测试,所以就没有组装新机了,只是新瓶装老酒给原来的机器搬了个家。
说起这台老机器,是我2014年双十一的时候组装的,4代i5 4690K,常年超频在4.5G,居然到现在也不觉得吃力,足见这几年英特尔的牙膏挤得真是有水平!去年底升级了16G内存和GTX 1080的显卡,感觉再战两年也没太多问题。(住在父母家没有大书桌只能把机箱丢在旁边地上的苦逼就是我 )

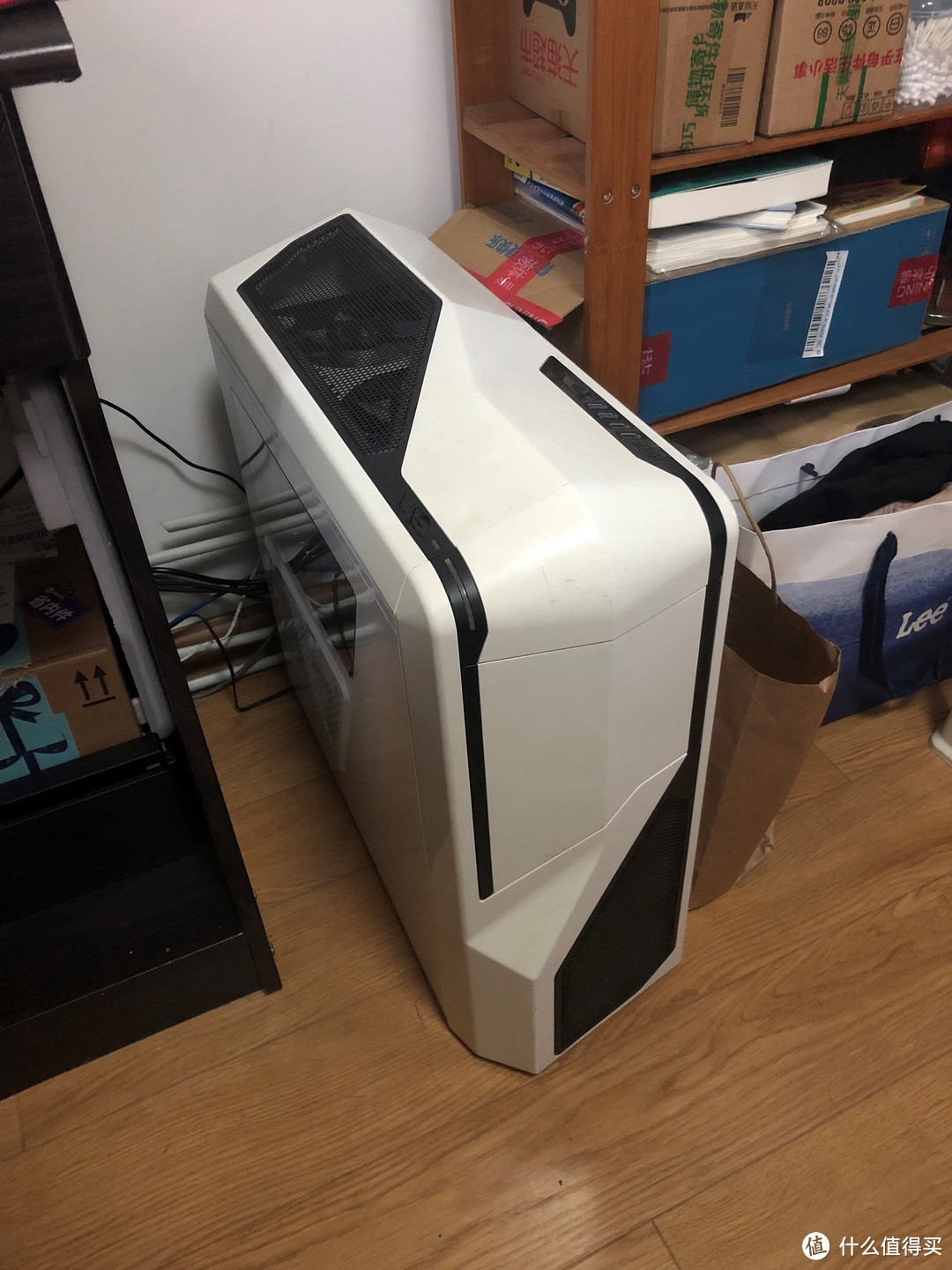

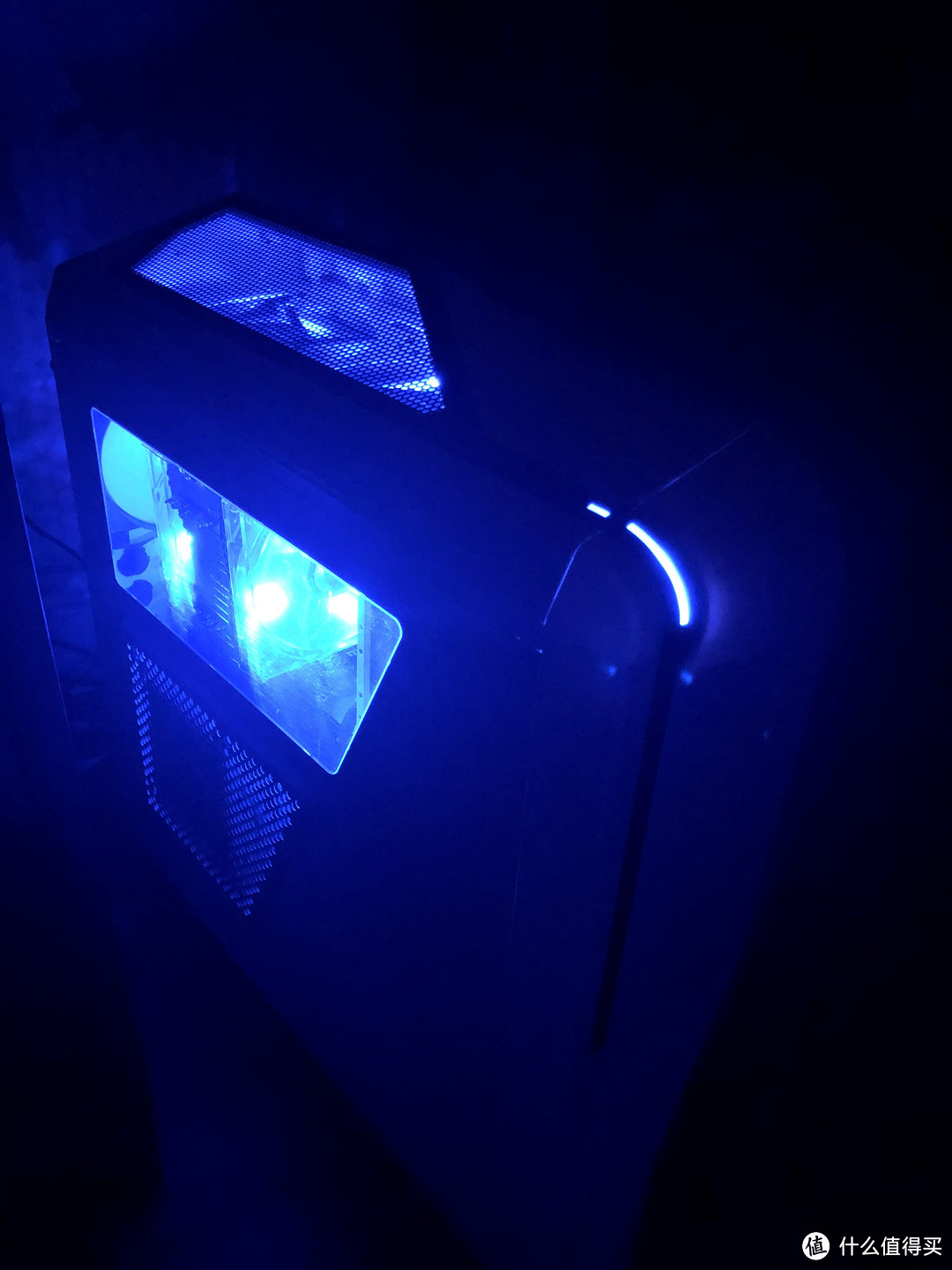

然而配置并不是本文重点。当年为了颜值选了恩杰的P410小幻影机箱,可没想到漂亮的外表下竟是个钢铁直男,三围粗犷不说还非常的笨重,带着他搬了几次家的我算是深有体会吧。2014年大概是光污染刚刚兴起的时候,当时并没有主板同步这种高端玩法,甚至连RGB都只存在于幻想之中,但我还是倔强的选择了单色光污染。小幻影号称侧透机箱,但实际上透光的之后侧板的上半部分一小块,以及顶面的网状风道口,于是我把CPU散热器和顶部的排风风扇全都换成了蓝光扇,搭配开机时机箱自己的蓝色LED指示灯,整体性还是不错的。

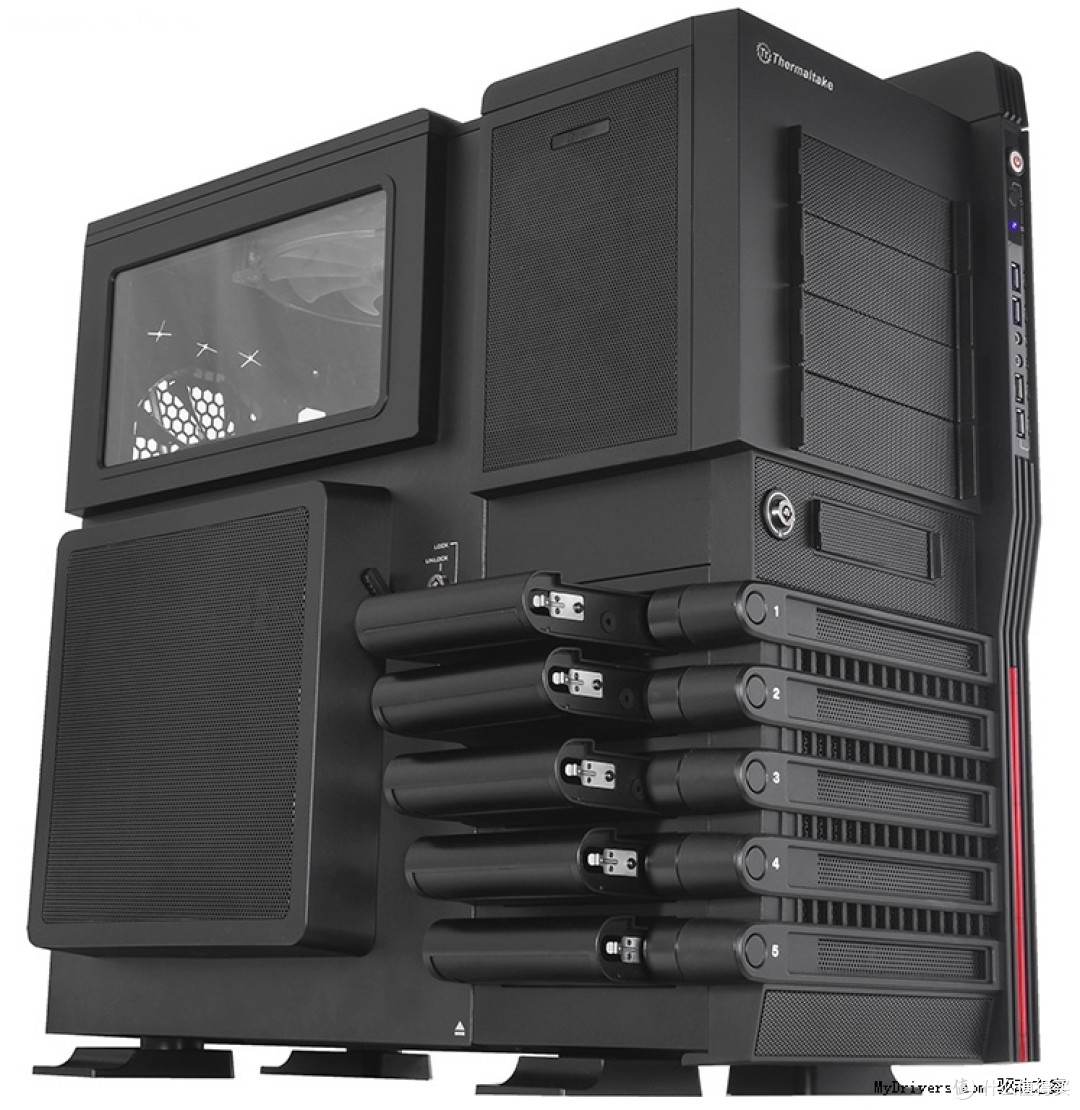

对于Thermaltake曜越这个品牌,我第一次认识是被他家的LEVEL 10系列机箱给吸引了,模块化这个概念对于做三维产品设计的我简直是戳中了**,但是高企的价格不是我所能够承受的。后来选购鼠标的时候又看中了他家蜂巢透气科技的夜袭,可惜当时京东没货,只好又一次擦身而过。之后很长一段时间经常可以在值得买看到他,但却一直没有真正拥有过,所以曜越对于我来说也只是一个有好感的路人品牌,并谈不上非常喜欢。而现在,我终于可以近距离的和他交流了。
开箱晒图
按照惯例先上开箱图,这次的众测产品是Thermaltake曜越提供的一个RGB机箱套装,包括一个侧透机箱——TT挑战者H3、一个80PLUS铜牌的RGB550W电源——Smart BX1、一套支持神光同步的RGB风扇——TT玲珑风扇套装。东西不少所以分两个箱子过来的,其中大的自然是机箱了,小的是电源和风扇放在了一起。
机箱部分

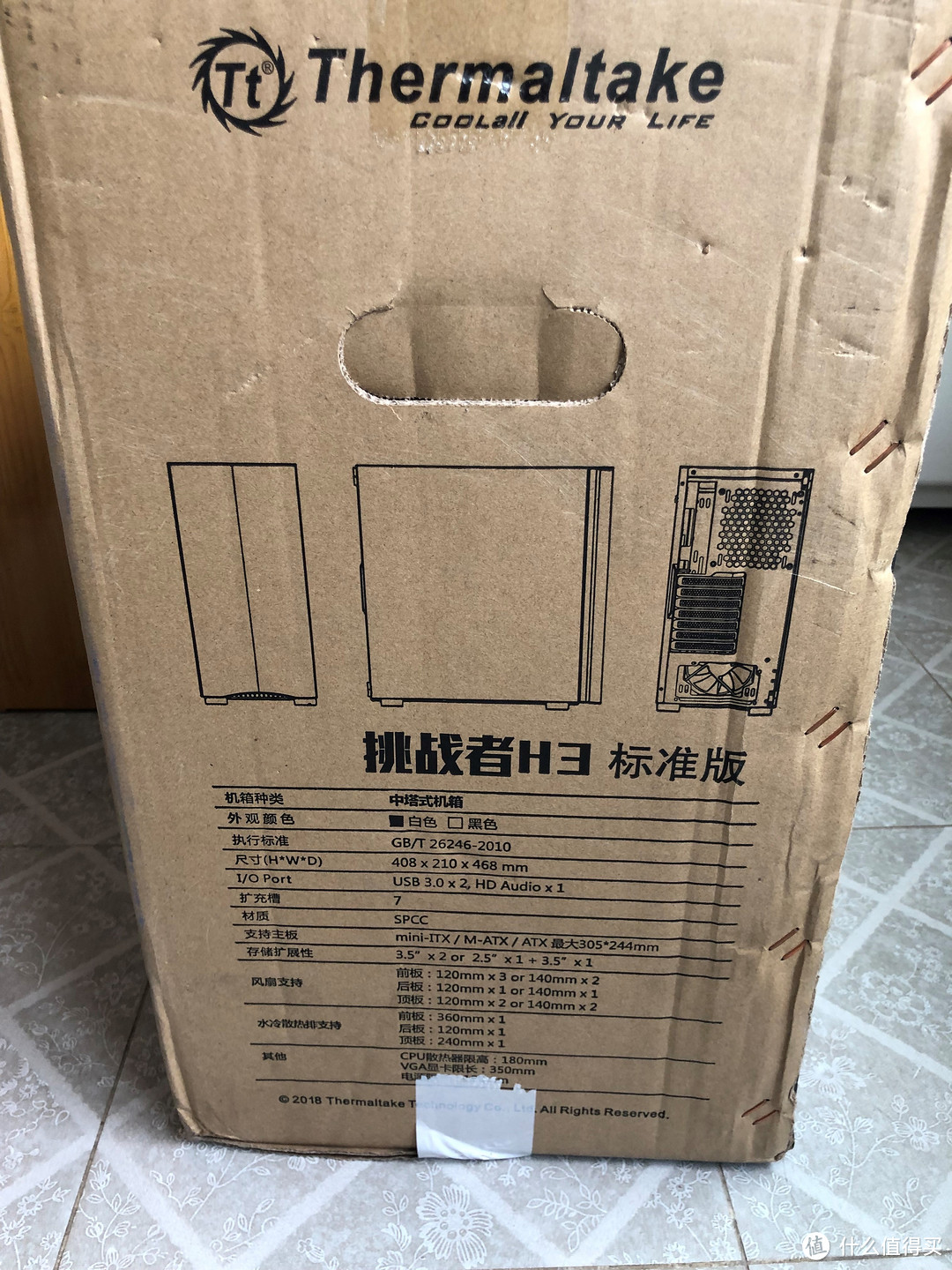

机箱的外箱比较简单,就是普通的黄色瓦楞纸,上面印有Thermaltake的LOGO和机箱型号什么的。其中一个侧面列出了机箱的主要规格——尺寸、支持主板类型、风扇和冷排支持、硬盘位等。
拿到机箱的时候可以看到纸箱侧面有明显的凹陷,由于机箱是玻璃侧透所以还是担心会有破损什么的。赶紧打开一窥究竟,还好两端的硬泡棉很好的起到了作用,实际凹陷部位是有空间的,并没有伤到机箱本体。

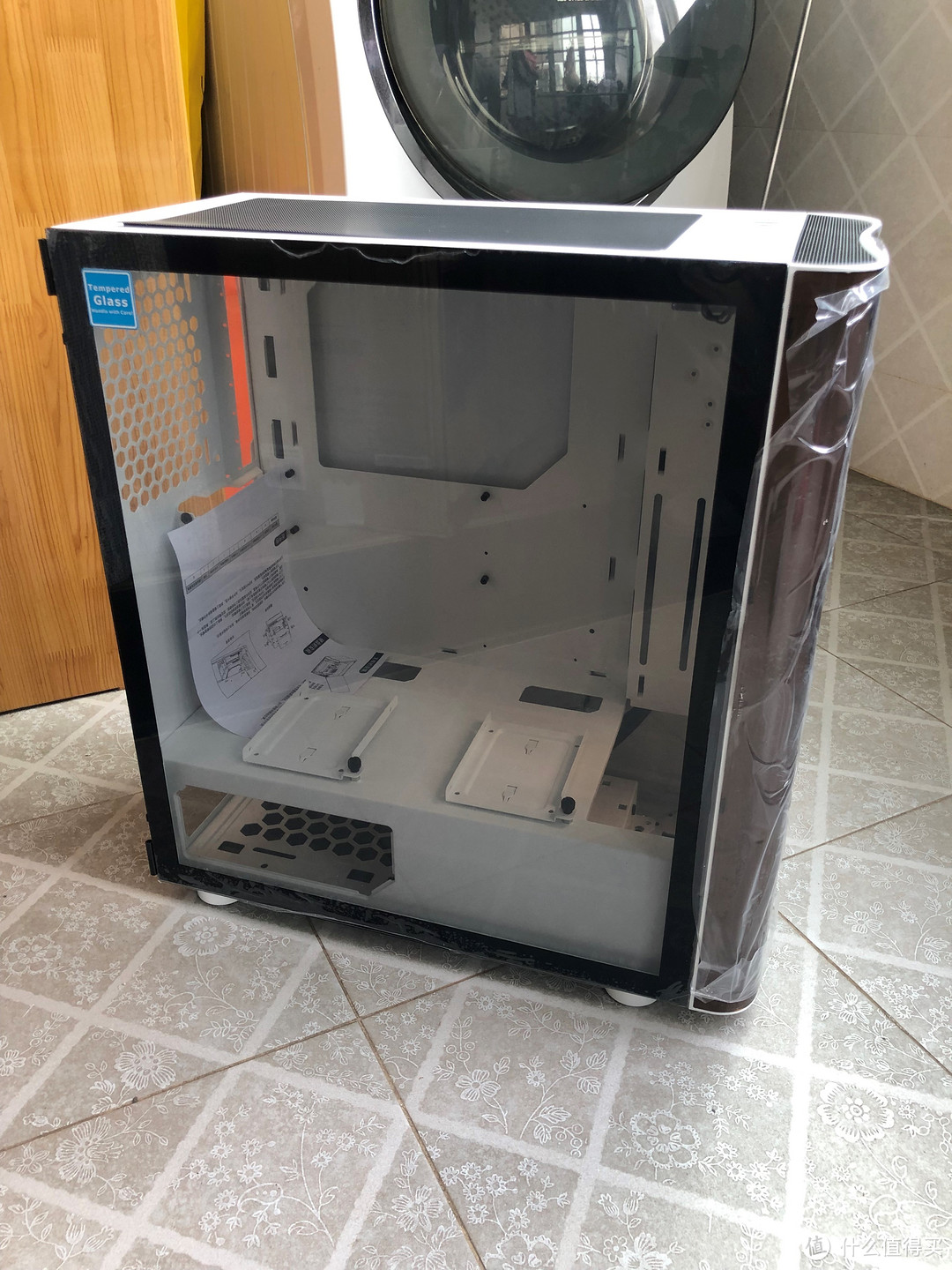

搬出机箱后第一感觉,个头并不是很大,跟在用的恩杰小幻影摆在一起各方面都小一圈,同样是中塔机箱的挑战者H3显得非常精致。
挑战者H3分为白色和黑色版本,这次众测提供的是白色版。说实话从外观来看黑色版整体性更好,但很明显白色版颜值更高,对于我这样的颜控来说真是再好不过了。机箱正面用茶色亚克力做了半透明面板,且面板有流线型的凹凸造型。在如今RGB盛行的时代,透明面板也是标配了——正面全透灯光秀。
当然最值得玩味的就是左侧的一大块钢化玻璃板了。采用的是比较常见的铰链+磁吸的固定方式,不可拆卸(当然你非要拆也可以拆铰链啦 )。
铰链本身是带有阻尼的,在开合时非常顺畅,但停留在任意位置都可以很好的稳定住,并不会左右摇晃。侧板的开合角非常大,几乎要到180°了。挑战者H3这个机箱支持ATX向下的各种主板规格,对于市场主流来说是任玩了。主板安装面已经上好了底座螺丝,下方有电源罩,利于走线的美观。电源罩的上方有两个可拆卸的2.5寸硬盘位。右侧的隔断向内折弯了几公分,既能增加背面的走线空间又可以方便主板接线。
右侧的侧板是全覆盖的,采用传统的螺丝固定,拆卸之后可以看到背面的走线空间还是很充裕的,布满穿线孔的同时提供了不少固定扎带的小扣环,而走线主通道里还预置了两条捆线魔术贴。
下方的电源罩内藏着3.5寸的硬盘位。如今SSD价格一再探底,很多人装机时的大容量存储都开始选择低价SSD产品了,所以很多机箱设计时也不会提供太多的3.5寸硬盘位,挑战者H3这种2个2.5寸+2个3.5寸的组合最为常见,也足以满足大多数的使用需求。
机箱的IO控制集中的顶部前侧,除了常见的开机重启键之外还多了一个LED控制键,这是为不带灯光控制的主板提供的,可以接入单独的灯光控制器实现灯光整体控制和同步的功能。USB3.0和耳麦孔则是现在的标配了,没有配置USB 3.1和TYPE-C接口倒是有点可惜。
机箱顶部有一块较大面积的防尘网,四周贴着磁吸条,顶板上相应位置做了凹槽,所以在安装防尘网的时候可以保持顶面是一个平面。iPhone的背面设计师学学人家可好!
底部同样有一个全长的防尘网,通过抽拉的方式可以取下。
背面就是普通的布局,支持一个12cm的风扇或者冷排,PCI位置的挡板是可以拆卸的,酷冷至尊,就是你,认真看看这里好吗?
虽然挑战者H3的个头不大,但空箱的整体重量约7.3公斤(带纸箱一起8.0KG),可见用料还是蛮扎实的。这一点其实从拿起机箱的那一刻起就有感觉了。
总之这个机箱的各种小细节都处理的挺不错的,用料扎实,颜值也很高,还没有开始装机我就被他圈粉了。
电源部分
搭配过来的电源是一个铜牌非模组的550W电源,对于主流的单显卡用户来说足够了。这个电源主打的是RGB功能,从外包装上可以明显的看到各种RGB的标示。其他标示还有诸如5年质保、日系主电容等。
背面主要介绍了不同输出电压的最大功率,以及在不同负载下的热转化效率,不过这些都太专业了,不方便测试。
拆开盒子看到本体,通体黑色,侧面有Thermaltake的LOGO。
12cm的进风扇,为了更好的展示RGB灯效而采用了半透明的扇叶。
菊花位置的开孔很多,有助于更好的空气流通,腰型孔的设计也有效避免了密集恐惧。除了开关外菊花处还多了一个按钮,这是用来调节RGB灯光的。由于并没有外接的风扇线,所以可以肯定这个RGB是不能跟主板同步的。

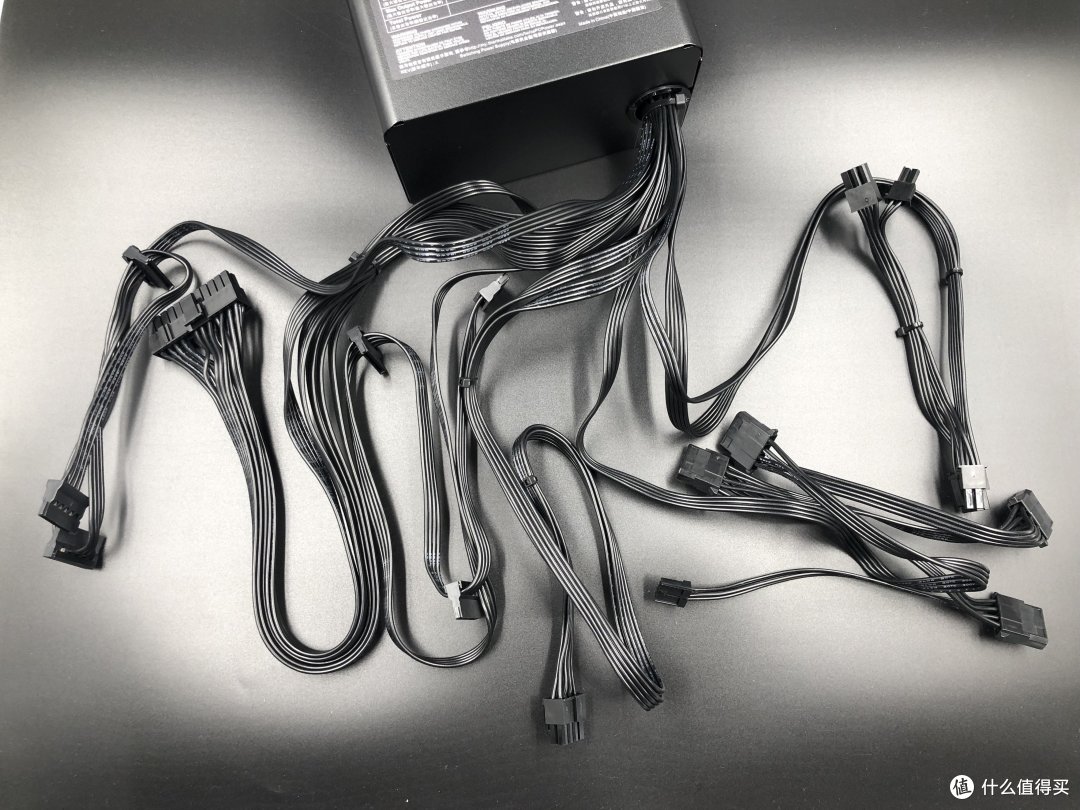

线材方面,提供了1条20+4pin主板线,1条4+4pinCPU线,2条SATA线每条有3个SATA接口,2条显卡用的6+2pinPCI线,1条D形线上带有4个D形接口和一个4针接口。
风扇部分
套装中搭配的风扇是TT玲珑扇三只+控制器套装,支持12v或者5v两种模式的主板灯光同步。
风扇本体的扇叶和外框正面都是半透明材质,开灯的时候都会亮,骚气十足。
外框的侧面有Thermaltake字样的镂空,这样在灯光亮起来的时候这边也会展现出品牌LOGO,亮骚得一逼啊~
四角的螺丝安装位都已预装了减震垫,减少噪音必备。
值得注意的是玲珑扇采用的是单6针接口,这跟大多数风扇都不一样,从风扇的进线位置可以看出,六根线中的两根是连接电机的,另外四根是连接发光单元的。
通过进风扇的电线可以判断,6针是将电源的2根线和灯光的4根线整合到一起了,这样风扇只需要接一根线就够了,利于走线整洁。
控制器是常见的长方形,总共8个风扇接口支持8个风扇控制,接口同样是6针。值得好评的是附送了一对带3M背胶的魔术贴,可以把控制器贴到机箱内部又能方便的取下来。
长边一端是电源线,采用传统的D形4针接口接电,电源旁边还有个2针接口可连接机箱的复位键用于灯光控制,而挑战者H3直接带有一个专门的灯光控制键,所以连接那边就可以了。

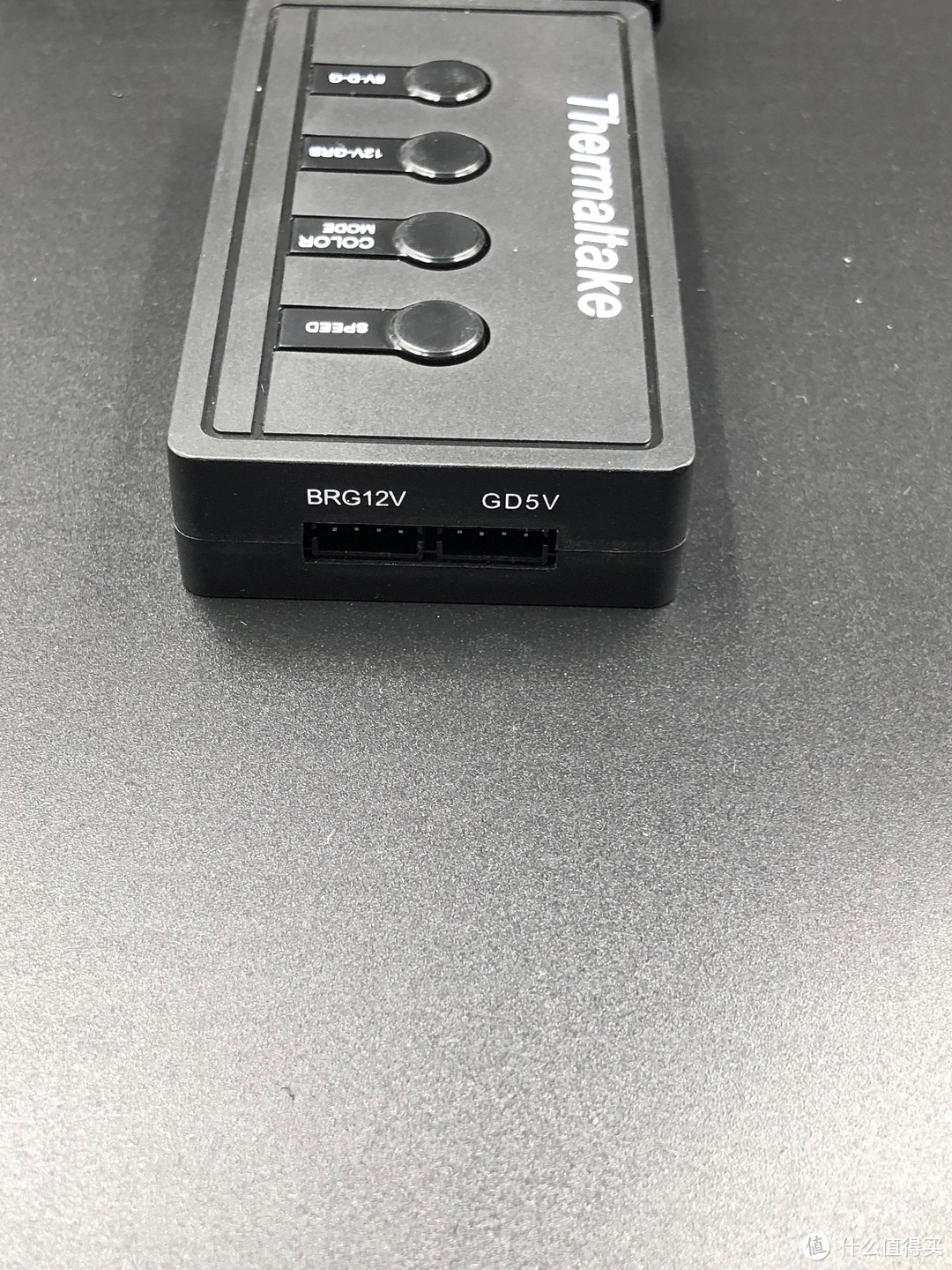

另一端分别是12v和5v两种同步接口,适用于各种支持AURA功能的主板。
当然控制器本身也有四个按键,分别控制转速、灯效、两种主板同步。只是这种关在机箱里的东西一般日常都不会用到。
装机环节
下面就是最爱的装机环节了,首先要把原机器中的配件拆出来,顺便晒一晒吧。
之前的走线还是花了不少心思的。
主板是华硕的Z97-A,搭配4代i5-4690K,满足超频需要。
这块主板上还有M.2接口,虽然走的是SATA通道,但标称能达到10Gb/s的速率。我在年初SSD大降价的时候忍不住剁了一块256G的HP EX900,现在作为系统盘在服役中。
CPU散热器是一个小众品牌COOLAGE Z120,6热管直触,170mm的高度,搭配前后双风扇主动散热,压我这块i5刚好足够。
内存条也是年初升级过的,之前是一对贼船DDR3 1600的4Gx2套条,后来想升级16G,就在闲鱼把贼船出了,然后在京东随便找了个便宜的。看在有保修的份上,就不招惹闲鱼上不知来路的金士顿了。
两块硬盘都是装机时的原配,一块1TB的西数绿盘和一块256G的三星EVO 840,想当年这两样特价也是1000+
最后的这货大概最值钱了吧,技嘉的GTX1080 WF,去年矿难初期闲鱼收到的,看卖家各种信息不像是矿卡,目前用了大半年也没出什么问题。
正式开始装机咯,为了最终能有一个好看点的走线效果,需要从一开始装机就对线路进行规划。先将硬盘盒拆下来,把电源装进机箱,本来想展示下RGB电源的跑马灯,可惜两个安装方向都被挡住,算了按常规的下进风安装吧。因为是非模组电源,只能先把所有的线材展开,预先将需要用到的线位安排好,多余的线材重新扎起来。
接下来是风扇,需要先打开前面板。理论上把机箱前侧板里面的这几个卡扣顶出去就可以了,结果废了我九牛二虎之力顶不动,最后没办法只好大力出奇迹了。
正面可以安装两个14cm风扇或者三个12cm风扇,这里就装套装里的RGB风扇了。可以选择装在内侧或外侧,但如果装在外侧会影响风道,而且也无法展示风扇侧面的LOGO,所以我就装在内侧了。

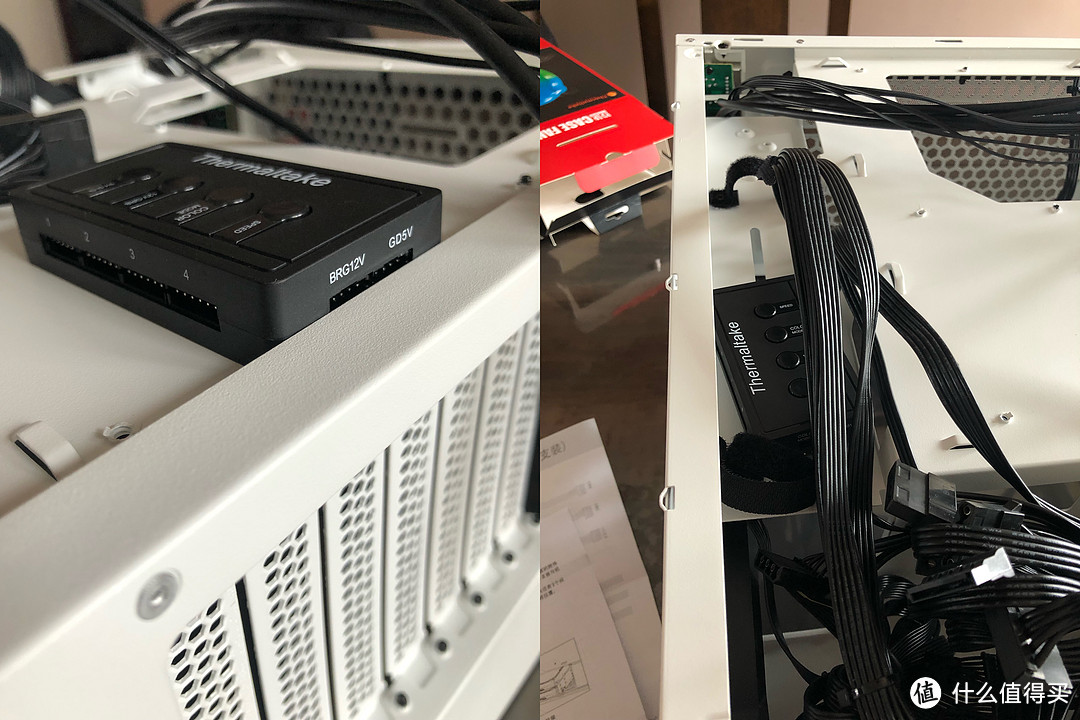

风扇控制器的安装位置倒是让我思考了好一会儿,主板背侧的空间不够,主线槽里又会干扰到走线,不过最后被我找到一个合适的位置,硬盘盒上面的天花板,刚好可以放下,还不会影响硬盘的安装,赞自己~
接下来把另外的风扇装上,把原机箱顶部的2个14cm扇和后方的12cm扇拆了转过来。风道设计是前进后出,顶上的两个风扇玩了个小心机,CPU前方的风扇进风,CPU后方的风扇出风,有助于CPU的散热小循环。

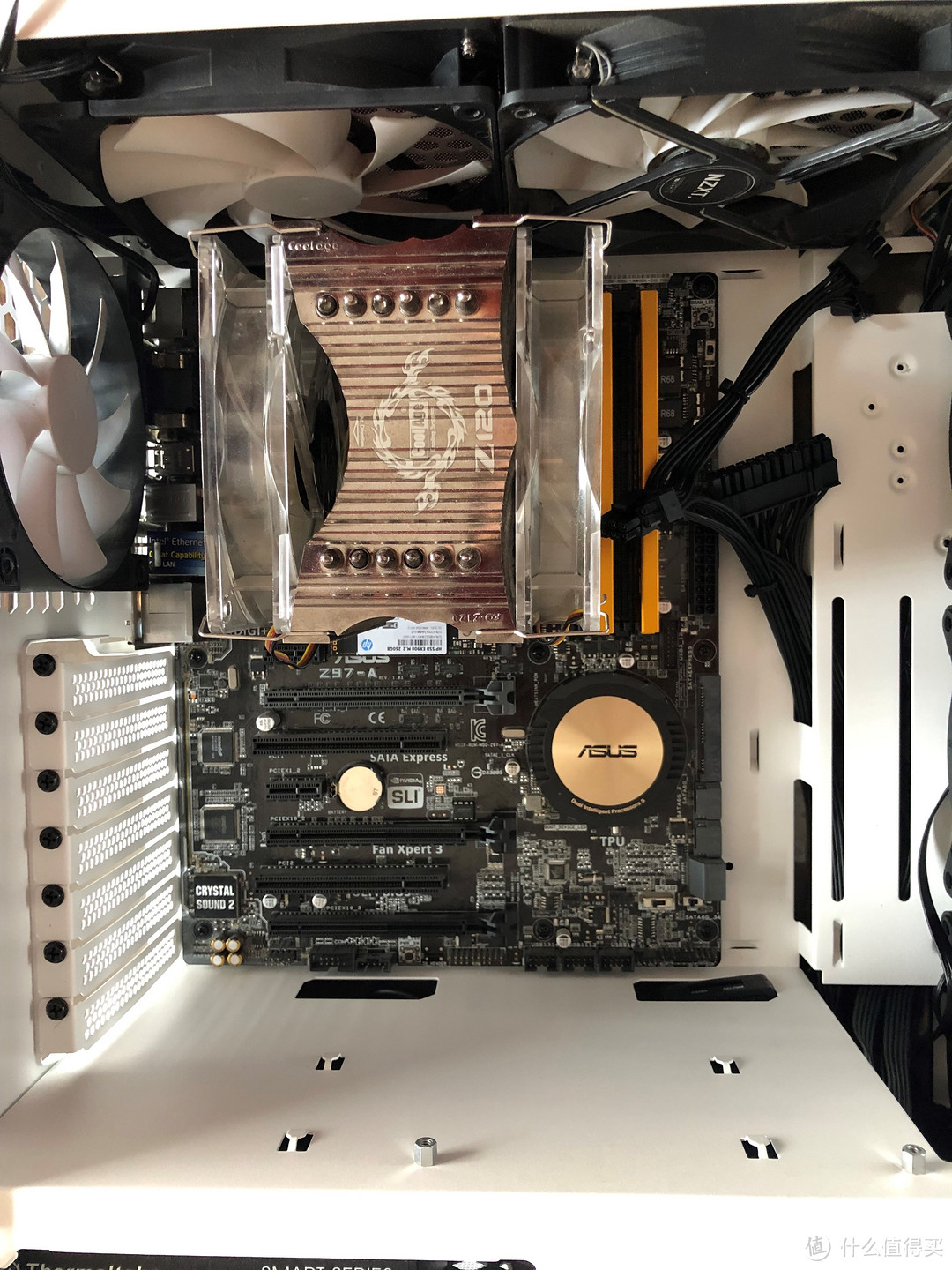

机箱原本是按M-ATX规格装了主板安装底座螺丝,使用ATX主板需要自己动手补齐,然后把主板IO挡板装上后,就可以上主板了。
硬盘盒可以直接把我的3.5+2.5都装上,3.5寸安装位还配有橡胶垫,既能减少噪音又能降低硬盘损坏风险。
之后的操作比较常规,把主板上的各种接线都装上,把多余的线长都扯到背面,正面干净清爽了,开始背面的理线。
理线环节就比较复杂了,总之一个目标就是把线都藏起来,因为机箱本身设计有一个较大的线槽,所以其实比以前的那个机箱走线简单不少。话虽如此,经历各种拔线重插之后,终于达到了这样一个效果。就这样吧,我尽力了~
对比测试
对比测试主要从温度和噪音两个方面来对比。在老机箱拆掉之前我跑了一下烤鸡,记录了一下当时的温度和噪音情况。原机箱的风道较复杂,下部是前进后出,上部是后进上出,CPU和显卡分别两条独立风道,理论上温度控制应该还不错。
大概是硅脂很久没换了吧,超到4.5G的时候正常用用还好,双烤的时候才2分钟CPU温度就飙升到85°C左右,心里有点虚,所以降到4.3G再测试。
双烤半小时后,CPU温度再次达到85°C左右,GPU温度在70°C左右,温度还是比较高的。
烤鸡时测试了一下机箱附近和桌面附近的噪音情况,分别是49db和40db左右,不是特别安静但也没有很吵。
挑战者H3的风道比较常规,前3风扇进风量比较有保障,顶部风扇的小心机也能增加CPU散热的冷风循环。因为要做对比测试,所以并没有做更换硅脂之类的操作,直接上机测试了。
同样是双烤,但这次只有15分钟,CPU温度达到近85°C,GPU温度73°C,一半的烤机时间温度比之前稍稍高一点,说明散热方面还是稍差一些。
为什么温度这么高,大概跟两个方面有关,一是玲珑扇本身的风流量比较小,只有34CFM;二来前面板的进风区域只有上下两个开口,风道不是很流畅,冷空气的进风量不够。

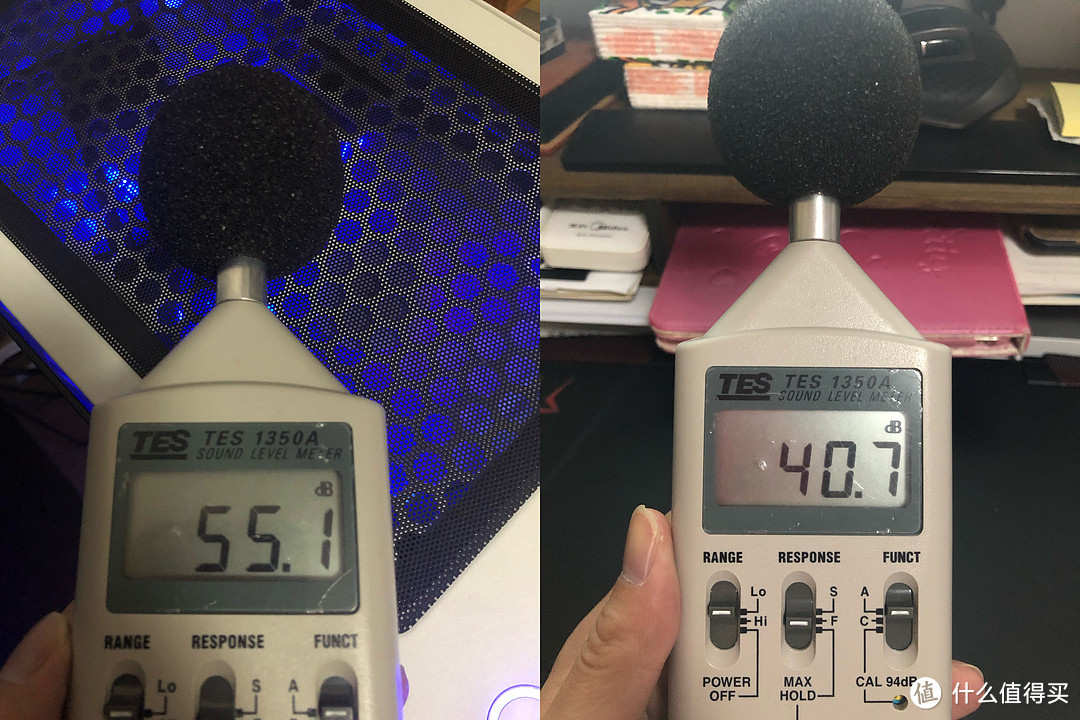

噪音方面机箱附近和桌面附近分别是,55dB和40dB,比之前的要吵一些。
灯光展示
最后一项了,既然是RGB套装,灯光展示肯定是必不可少的。由于时间问题没有装新机也没有扩展其他的RGB风扇,所以主要展示正面三个RGB风扇的效果。
TT玲珑扇自带的灯效有很多种,可以通过机箱上的LED控制按钮来切换。
有多色流光跑马灯
有多色轮换跑马灯
有变换单色轨迹灯
侧面的LOGO也有很好看的灯效
还有好几种灯效我全部拍下来放在后面的视频里了。
电源的RGB只能从菊花里面展示一下了,不过这确实不是常规体位
众测文章不能插视频,只好这样把视频地址放上来了,有兴趣的值友可以点进去看看。https://v.youku.com/v_show/id_XNDE2MTQ4ODQ0MA==.html?spm=a2h3j.8428770.3416059.1
总结
由于时间有限,这次没能全新装机实属可惜,但依我的性格不久的将来一定会来一次整体的折腾的,到时候组成RGB完全体之后再来值得买发文展示交流吧。
测试之后对于这个套装有些个人看法,从优缺点分别来说
优点:1.全侧透+正面茶色半透明面板,配上百搭的白色机箱,整体颜值很高。
2.机箱设计很不错,各种功能细节齐全,身材在中塔机箱中也算是精致的。
3.机箱走线空间充裕,非常利于强迫症走背线。
4.机箱主风道都带有防尘网,有效减少灰尘进入。
5.RGB灯效加持,性能提升10%。
缺点:1.前面板风道不顺畅,影响主机散热。
2.RGB风扇的风量较小,且噪音较大。
3.电源非全模组,不方便走线。
4.RGB电源的灯效难以展示,功能有些鸡肋。
最后再次感谢金主爸爸Thermaltake曜越和什么值得买的厚爱~
