全面屏手机为何仍有下巴？ 屏幕封装技术科普

智能手机的未来毫无疑问就是我们所追逐的全面屏无边框手机了，当下如何在保持机身尺寸不变的前提下带来极致视觉体验呢？小米MIX系列选择缩短屏幕顶部保留下巴叩响了全面屏时代大门，苹果 iPhone X 选择缩短下巴保留异形顶部引领了“刘海屏”潮流，在向真全面屏进化的路上首尾兼顾依然是尚待攻克的难题。目前大家认可度最高的全面屏机型莫过于不久前刚发布的 vivo NEX 和 OPPO Find X 这两款， 一直深耕线下以营销见长的蓝绿大厂竟然技术累积已如此深厚；其中 OPPO 带来的 Find 系列回归之作 Find X 更是将屏占比提升到了世界领先的93.8%。为实现如此之高的屏占比，OPPO 除了隐藏摄像头模块外，还采用了特殊的屏幕封装技术。屏幕封装技术已成为影响屏占比的重要因素，今天我们来聊聊常见的屏幕封装技术有哪些。

为何全面屏时代为何依然还有下巴？这和屏幕的工作原理相关，每一块智能手机的屏幕，不管是LCD还是OLED，都需要薄薄的排线来连接主板，一般都放在顶部或者底部，因为连接排线的存在使得我们依然不能做出真正的全面屏，新推出的手机屏占比越来越大，实际上就是尽可能的将排线压缩到手机底部的空间内，这就是所谓的屏幕封装技术。

目前智能手机屏幕的封装技术主要分COG（Chip on Glass）、COF（Chip on Film）和COP（Chip on Plastic）三种。三种工艺难度逐级提高，COP可以做到最好，成本最高，iPhone X和OPPO Find X采用的都是COP封装。

-1-

COG封装，传统封装方案

COG，是英文“Chip On Glass”的缩写，即芯片直接放置在玻璃上。在18:9全面屏时代之前，基本上所有的手机都采用的是COG封装，这种封装技术可以大大减小整个LCD模块的体积，具有良品率高、成本低并且易于大批量生产等优势。

但由于LCD的玻璃材质无法被折叠和卷曲，只能将与之相连接的排线延伸至手机下巴里，导致手机下巴是比较粗大。对于非全面屏手机来说，COG是性价比最高的解决方案。但是随着全面屏发展，COG越来越力不从心。

MI 小米 MIX 智能安卓手机

2016年小米发布了首代小米MIX概念手机，陶瓷机身、三面无边框设计的当时可谓惊艳全场，为了降低成本，小米MIX采用的就是最传统的COG技术封装。

为了提升屏占比，采用无需开孔的超声波距离传感器，以及压电陶瓷技术听筒，规避了顶部额头的开孔，将前置摄像头与排线整合进了大“下巴”之中，是COG封装工艺的代表作。

百科MI 小米 MIX 智能安卓手机小米MIX采用全面屏设计，屏占比为91.3%，屏幕采用6.4英寸2040×1080的17:9定制屏幕，最高可达500nit亮度，而小米特有的阳光屏幕、夜光屏以及护眼模式等也都有配备。整体的全面屏幕设计，让传统的听筒以悬臂梁式压电陶瓷声学系统替代，距离感应器则以超声波替代，日常使用与普通无异，而500万像素的前置摄像头则放在下巴上（下沉式设计），这样，小米MIX正面无需开孔，无论是在亮屏还是息屏状态，一体性更高。小米MIX机身材质采用全陶瓷工艺，包括中框，而机身边框与后盖采用的是无胶榫卯卡扣式连接，契合度还是不错的，另外陶瓷材质相对于玻璃，不易刮花，日常使用也不易留下使用痕迹。正面一体式的设计也让小米MIX的指纹识别模块安装在背部，尊享版在相机和指纹环上还有18K镀金勾勒。而规格上，小米MIX标配高通骁龙821+4GB LPDDR4+128GB UFS2.0，而尊享版拥有高通骁龙821+6GB LPDDR4+256GB UFS2.0，电池容量为4400mAh，主摄像头为1600万像素支持相位对焦。其他方面，QC3.0、全功能NFC、全网通3.0与双卡双待等均有配置。 值259 点评15 原创8 好价0去购买查看详情

Apple 苹果 iPhone 8 Plus 智能手机

iPhone 8与8 Plus也同样采用了COG封装方案，屏幕尺寸与上代一致，采用LCD视网膜高清显示屏，不仅支持广色域和3D Touch，还移植了iPad上成熟的TrueTone原彩显示技术技术，可以让设备能适应周围环境，来调节屏幕颜色。

百科Apple 苹果 iPhone 8 Plus 智能手机iPhone 8 Plus发布于2017年，是苹果该年秋季发布会推出的三款手机产品之一，另外两款分别是4.7英寸屏幕的iPhone 8以及苹果纪念iPhone发布十周年的iPhone X。iPhone 8 Plus可以看作是iPhone 7 Plus的升级版，用iPhone 7s Plus来命名可能要更合适。相对于iPhone 7 Plus，主要的升级体现在新SoC的使用、后置双摄像头均有光学防抖，以及支持QI无线充电。外观方面，这代iPhone重回双面玻璃设计，屏幕也增加了True Tone特性。颜色上则提供金色、银色以及太空灰三种配色。型号iPhone 8 Plus外观7.5mm厚、202g重屏幕5.5英寸 1920 × 1080 IPS面板处理器A11（六核）存储64GB / 256GB前置摄像头700万像素 f/2.2后置摄像头双1200万像素 广角f/1.8、长焦f/2.8网络全网通其他指纹、NFC、IP67、QI无线充电 值2k 点评23 原创15 好价131去购买查看详情

-2-

COF封装，进阶封装方案

COF，是英文“Chip On Flex或Chip On Film”的缩写，中文为柔性基板上的芯片技术。相比COG，COF将芯片直接封装到FPC上，由于FPC可以自由弯曲，因此可以将其折到玻璃背面，从而缩小下边框，提升手机屏占比。

目前大部分全面屏手机用的都是COF封装方式。如果使用的是AMOLED柔性屏，对于COF来说会稍微容易一些，而LCD材质使用COF工艺对屏幕背光模组设计的挑战比较大。

vivo NEX 零界 智能手机

vivo NEX为了实现零界全面屏设计效果，除了采用COF封装的AMOLED屏幕外，还为其配备了升降式的前置摄像头、“屏幕发声”听筒、第三代屏幕指纹识别、屏下光敏、微缝红外等黑科技，使得vivo NEX正面无任何开孔，屏占比高达91.24% ，握在手里就像握住一块屏幕。但由于底部预留了天线净空区，依然有小下巴存在。

百科 vivo NEX 零界 智能手机外观方面，vivo NEX采用双面玻璃+金属中框的机身结构，背部为纳米激光雕刻工艺，正面仅有一块6.59英寸的OLED显示屏（19.3:9比例），直接达到了91.24%屏占比。其摄像头、听筒和各类感应器件藏在机身内，从技术上消除了“刘海”的存在。vivo NEX标志性的升降式前置摄像头，可通过App控制升降启动，不用时则复位，其精密步进电机可保持50000次升降。机身左侧设置了一枚Jovi语音助手专用键，右侧为音量键，SIM卡托设置在机身底部。整机没有扬声器开孔，采用了屏幕发声技术。拍摄方面，采用索尼IMX363传感器的后置双摄，蓝宝石镜面覆盖不刮花，双核1200W像素+500W像素搭配，1.4μm像素，1.8光圈，支持4轴OIS光学防抖、P3色域拍照、P3色域屏幕显示、AI场景识别，前置摄像头为800W像素，光圈2.0，支持美颜和AI自拍。配置方面，vivo NEX拥有三种选择：6+128GB、8+128GB和8+256GB。其中6+128GB搭载骁龙710移动平台，采用背部指纹方案，而8+128GB和8+256GB则搭载骁龙845移动平台，两者采用屏幕指纹3.0方案，解锁速度比前代快了10%。内置vivo游戏引擎，针对市面上热门手游进行性能专属优化，保持低功耗的同时能够带来更稳定的帧率。vivo NEX搭载基于安卓8.1定制的Funtouch OS 4.0系统，集成Jovi智能语音助手，可一键识图、识人、识物等。电池容量4000mAh，Type-C接口充电，带有3.5mm耳机接口。 值73 点评0 原创6 好价11去购买查看详情

MI 小米 小米8 智能手机

小米8和iPhone X都保留了刘海，但小米8却没能干掉下巴。正面采用了COF封装带下巴的OLED刘海异形全面屏。三星供应的6.21英寸18.7:9的FHD+级AMOLED屏幕，分辨率为2248*1080P，最高亮度为600Nits，这是小米旗舰首次用上三星AMOLED屏幕。

百科 MI 小米 小米8 智能手机小米8采用双玻璃机身，背部特有“水滴弧形”设计，双摄竖置。正面采用支持软件隐藏的异形全面屏。具体规格为6.21英寸 AMOLED屏幕，18.7:9的比例，分辨率为FHD+（2248x1080），支持DPI-P3广色域。刘海区域多出一枚红外相机，增加了红外人脸解锁，支持在全黑环境下快速解锁。硬件上标配高通骁龙845 SoC，相机方面，后置摄像头采用与MIX2S相同的相机模组，均为广角+长焦方案，支持光学变焦、拥有人像模式，并且支持光学防抖。主摄像头采用SONY IMX 363传感器，拥有1.4微米超大像素，单个像素尺寸更高，并且拥有Dual PD对焦技术，提升了暗光条件下的对焦成功率。同时小米8面对暗光拍摄，在硬件上支持多帧合成降噪。小米8依旧拥有AI场景相机，面对不同的场景，小米8可针对不同场景提供独特的色彩优化。同时小米8也带来了AI影棚光效，支持7种不同光效，并可根据人脸自动调整光线角度。小米手机8前置拥有2000万像素，标配单摄虚化，并支持微整形级美颜，支持3D建模雕琢，更真实，更自然。其他方面，小米8依旧支持全功能的NFC，以及标配双路GPS（L1+L10双频双路GPS），优化手机定位，定位更精准。 值26 点评1 原创0 好价3去购买查看详情

MI 小米 MIX2S 全网通 全面屏智能手机

由于刘海、下巴和边框的宽度较宽，小米8视觉震撼感远不如自家MIX 2S。小米MIX 2S号称“一面科技，一面艺术”。 除了带来高通骁龙845、AI双摄外，还有全面屏2.0设计。在COF封装下，屏占比继续提升，但整体效果与MIX 2相同，依旧是5.99英寸 18:9（2160×1080）的LCD屏幕，非异形全面屏。

百科MI 小米 MIX2S 全网通 全面屏智能手机 MIX 2S是MIX2的升级版，继续邀请了吴亦凡为其代言人。小米MIX 2S采用了5.99英寸、18:9的显示屏，分辨率为2160*1080。手机的厚度为8.1mm，重量为189g，颜色方面提供了黑、白双色，背部材质依旧是陶瓷，边框为铝制。小米MIX 2S摄像头升级为双摄，为竖向排列，摄像头边框依旧有金色勾勒。具体细节上，边框略为收窄，屏占比有了些许提升。配置上，采用了骁龙845处理器，主摄像头为1200万像素双摄（IMX363），4轴光学防抖，前置摄像头500万像素。根据内存组合的不同，小米MIX 2S也提供了多种版本，组合模式也与前作MIX 2相类似，分别为6GB+64GB版本，6GB+128GB版本，8GB+256GB版本（附送无线充电器、支持全球频段）。其他方面，支持Qi无线充电、NFC、小爱同学等技术。 值32 点评4 原创8 好价59去购买查看详情

smartisan 锤子科技 坚果 R1 智能手机

坚果R1同样采用COF封装，也使用了工艺更难的LCD材质，相较于常见的AMOLED柔性屏，LCD屏幕对背光模组设计的挑战更大。R1正面采用一块6.17英寸的异形全面屏(Almost)，类似夏普AQUOS S2的美人尖设计，在外观上大致延续了坚果Pro2的双面玻璃的设计。

百科 smartisan 锤子科技 坚果 R1 智能手机外观上坚果R1采用6.17英寸P3广色域全面屏，屏幕比例18.7：9，前置摄像头顶部中置，通过软件优化的方式将其隐藏到前面的屏幕当中；机身背面锤子科技logo与指纹识别合二为一；坚果R1拥有黑白两种配色，黑色版本具备标志性的细金线，白色版本则为了视觉统一去掉了该设计。配置上坚果R1采用高通骁龙845处理器，搭载人工智能引擎AI Engine；采用3600mAh容量电池，支持高通QC 4+ 18W快充以及10W无线快充。锤子科技还为其推出了专门的“坚果闹钟无线充电底座”，将坚果R1放入底座，屏幕也会自动呈现闹钟界面。拍照方面，坚果R1后置采用1200万像素（IMX363）+2000万像素（IMX350）双摄方案，支持四轴光学防抖及视频防抖；前置采用2400万像素摄像头，暗光条件下可智能合成1.8μm单位像素面积级别的更佳画质，并具备ArcSoft提供的美颜方案。交互上Smartisan OS为配合坚果R1的压感屏幕新增了“快捷文本操作工具”，任意界面按压屏幕呼出的扇形菜单包含“大爆炸、闪念胶囊”等工具的快捷方式。除了锤子科技体系内的应用，还支持自定义微信收款码等，可以在熄屏状态下快速呼出。为了能够将游戏体验输出至大屏，坚果R1还提供了高通TV OUT方案实现从手机到其他屏幕的4K HDR级别、DP 1.4输出。 值32 点评1 原创0 好价7去购买查看详情

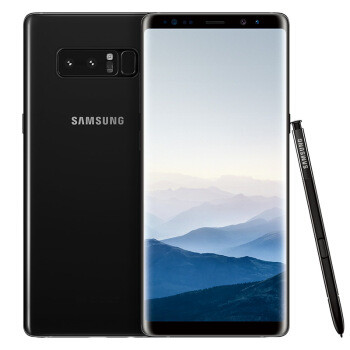

三星 Galaxy Note8（SM-N9500）智能手机

同样是COF屏幕封装工艺，三星 Note8屏幕沿用了S8系列的18.5:9的Super AMOLED屏幕，2K分辨率，实现了83%的超高屏占比。除了使用了COF封装工艺外，屏幕的四个角经过CNC切割，屏幕玻璃本身弯折的全视曲面屏设计，在使用的观感上更加讨好眼球。

百科 三星 Galaxy Note8（SM-N9500）智能手机Galaxy Note 8是三星2017年推出的旗舰级智能手机，属于三星年度双旗舰的一款。在Note 7“爆炸门”事件后，三星在这代Galaxy Note 8的设计上比较保守，电池容量下降到了3300mAh，不过电池的安全性应该有保障了。外观方面，Note 8也使用了 Galaxy S8/S8+的“全面屏”，6.3英寸大小，不过整体更为方正，保持了Note系列的商务风。配置方面，除了使用旗舰级的SoC，Note 8最显著的升级就是摄像头升级为后置双摄，其方案类似iPhone 7 Plus，广角+中焦，支持2倍“光学变焦”，而且两颗后置摄像头都支持光学防抖。屏幕则是一块18:5.9的Super AMOLED屏幕，双弧面边框，并且取消了前置Home键。指纹解锁被改换到后置闪光灯附近，可能需要一定的时间来适应。 值5 点评0 原创0 好价25去购买查看详情

-3-

COP封装，完美解决方案

即便采用COF技术，仍然需要留一块地方留给软性电路板，无法做到真正的100%全面屏，但如果把COF封装没能折回去的驱动元件通过翻卷方式再折回屏幕下方，就可以做到真正意义上的全面屏，这种封装方式叫做COP，目前只有该技术才能彻底的去掉下巴。因为需要折叠屏幕，所以机身会变厚一些。目前这项技术三星可以实现。

Apple iPhone X 智能手机

得益于三星柔性OLED屏特有COP封装工艺，iPhone X专门找三星定制的刘海屏采用的是COP屏幕封装技术，将手机的四面边框压缩到了极致。

它的背板不是玻璃，而是柔性材料，只需要在COG封装工艺的基础上直接把背板往后一折就行，COP封装工艺的屏幕能够做到真正的四面无边框。不过为了实现Face ID面容识别功能，并保留前置摄像头，iPhone X采用了“刘海屏”的设计。

百科 Apple iPhone X 智能手机iPhone X，即iPhone 10。5.8英寸“Super Retina display”，它拥有2436*1125分辨率，270万像素点，高达458PPI，是苹果历史上PPI数值最高的一款设备，同时这是苹果首次使用OLED面板，iPhone X同样拥有HDR 10、True Tone等特性。由于iPhone X取消了Home按键，Side Button（侧边键）与iOS 11手势将会取代部分HOME按键的功能。对于苹果标志性的生物识别，在iPhoneX上苹果给出了Face ID这个答案。Face ID将对人脸进行3D建模，不仅是摄像头识别的图像，还有红外传感器大范围的扫描。另外，借助A11的AI计算能力，即人工智能神经网络等，Face ID的成功率会随着使用次数的增多，不断提高准确性。iPhone X使用全新的A11处理器，6核心架构，苹果官方宣称这是智能手机有史以来性能最强、最智能的芯片。6核心包括2枚高性能核心，以及4颗高能耗设计的核心，运行速度相比A10提高了70%。iPhone X采用竖向排列摄像头，与iPhone 8 Plus类似，依旧双1200万像素摄像头，光圈值分别为F/1.8与F/2.4，升级之处在于两颗摄像头均具备光学防抖。并且iPhone X还拥有新的滤镜，以及4LED、双色温闪光灯，此外前置摄像头拥有双摄，可提供景深自拍，支持了智能打光。 值461 点评7 原创0 好价59去购买查看详情

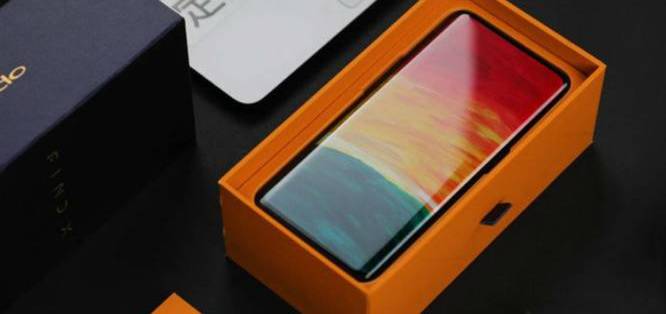

OPPO Find X 智能手机

OPPO“Find” 系列消失四年终于王者归来，在Find X 身上实现了今年以来业界呼声不断的真·全面屏，直接采用了类似三星的正反双曲面设计，并大胆的将其他厂商全面屏产品普遍集中于刘海部分的元件纳入到 “双轨潜望结构” 当中。OPPO Find X 正面为COP封装的6.42 英寸的 AMOLED 双曲面柔性屏幕，分辨率为2340x1080，色域达到 97% NTSC，正面十分纯粹，上边框 1.91mm、下边框 3.4mm、左右边框 1.65mm 的数据使其以 93.8% 的屏占比傲视群雄。

百科OPPO Find X 智能手机OPPO Find X配备6.42英寸“曲面全景屏”，93.8%的屏占比让屏幕几乎填满了全部正面空间，不仅顶部刘海消失，而且下巴部分也做到了极窄的程度。正面采用的多弧度加工在3D曲面屏玻璃两侧又进行了2.5D处理，营造了OPPO Find X盈润饱满的观感和手感。背部则借助“3D叠层流光点彩”工艺营造出边缘渐变色彩，OPPO Find X具备波尔多红和冰珀蓝两种配色。整机最亮眼的部分莫过于顶部的弹出式“双轨潜望结构”，包含了前后摄像头、3D结构光模块、传感器等于一体的部分在拍照、自拍或人脸识别时可以整块弹出，并在跌落状况下可自动感知并收回双轨潜望模块，官方数据表示它具备30万次使用寿命。双轨潜望结构内包含了2500万像素摄像头以及1600万+2000万像素智能双摄，以及O-Face 3D结构光模块。功能上3D结构光为OPPO Find X带来了支付宝人脸支付，以及类似Animoji的Omoji 3D表情功能。除此之外，O-Face 3D结构光在自拍的同时也可以准确分析人物与背景，并通过预设的多种光效对人像进行智能立体打光。其他方面，OPPO Find X搭载骁龙845移动平台，并运行ColorOS 5.1 AI智慧系统，内置智能语音助手功能。 值12 点评0 原创8 好价7去购买查看详情

『总结』

“科技的本质就是让人感受不到科技的存在”。为了全面屏，厂商削窄了下巴，牺牲了传统的前置指纹识别，带来了新封装工艺，以及人脸识别、屏下指纹识别、屏幕发声、屏下光敏等。未来搭载透明屏幕、屏幕指纹、屏下隐藏摄像头等工艺的手机一定会被制造出来。或许当随意弯曲的柔性屏技术成熟后，手机可能会被可穿戴设备所替代，如BP机一般消失在历史长河之中。
