华擎B550M PRO4拆解评测

2020-08-04 17:10:22 20点赞 28收藏 81评论
  • 嗨,大家好,我是胆小鬼隐志平,前段时间技嘉的B550M E来到了599的价位,与此同时,另外一个主板,进入我的视野中,它就是华擎的B550M主板。

  • 最为同样是599的主板,到底选择那个了,技嘉的我已经使用很多次了,这次就选择了华擎。

  • 今天给大家华擎最便宜的B550M的拆解图。

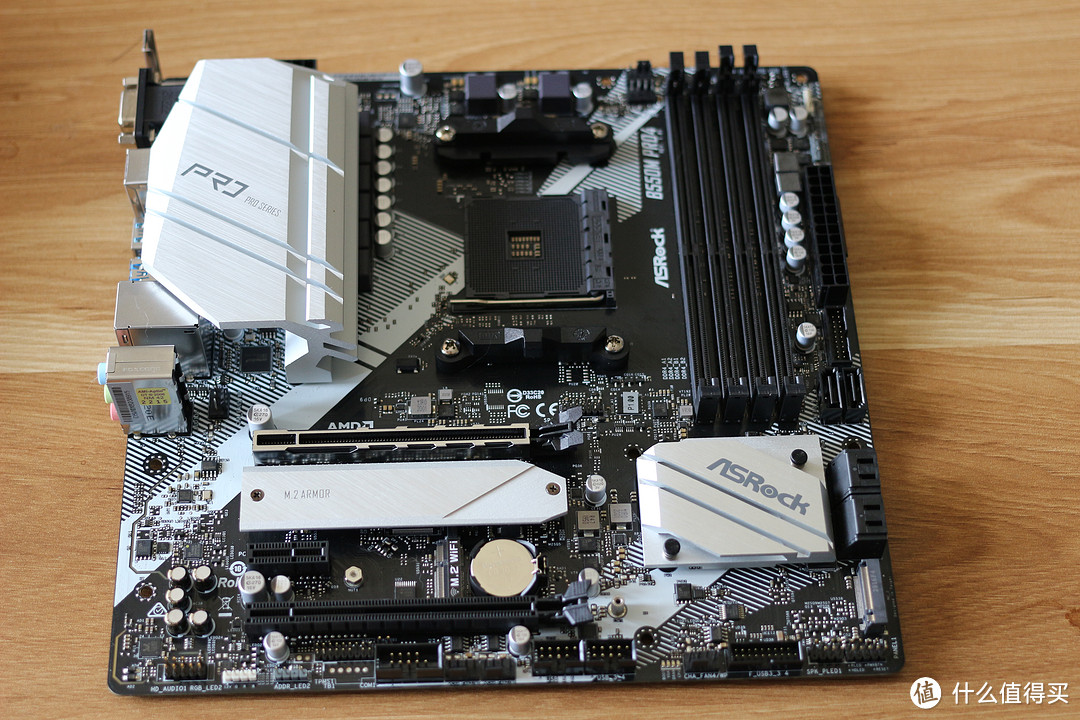

  • 华擎B550M PRO4 上手的第一感觉就是很厚重板材感觉厚实,这个板子很帅气,银白相间,散热模块很大很厚实。


华擎华擎

  • 我们先来一张全家图

  • 1:挡板是白色的,外面看起来很廉价,但是实际上是气垫类型的挡板,两颗M2螺丝,两颗SATA线,一个没什么用的光盘,一个说明书等纸张。

  • 华擎B550M规格:

  • 2个5V接口

  • 2个12V接口

  • 甄错灯

  • 一个VGA接口

  • 一个HDIM接口

  • 一个DP接口

  • 一个PS2接口

  • 一共7个USB接口(包括2.0-3.0)

  • 一个type-c接口

  • 3孔音频 (实际上就是给6孔那种也用不上,音响太贵了)

  • 两个USB 3.0的接口

  • 5个风扇接口

华擎B550M PRO4拆解评测

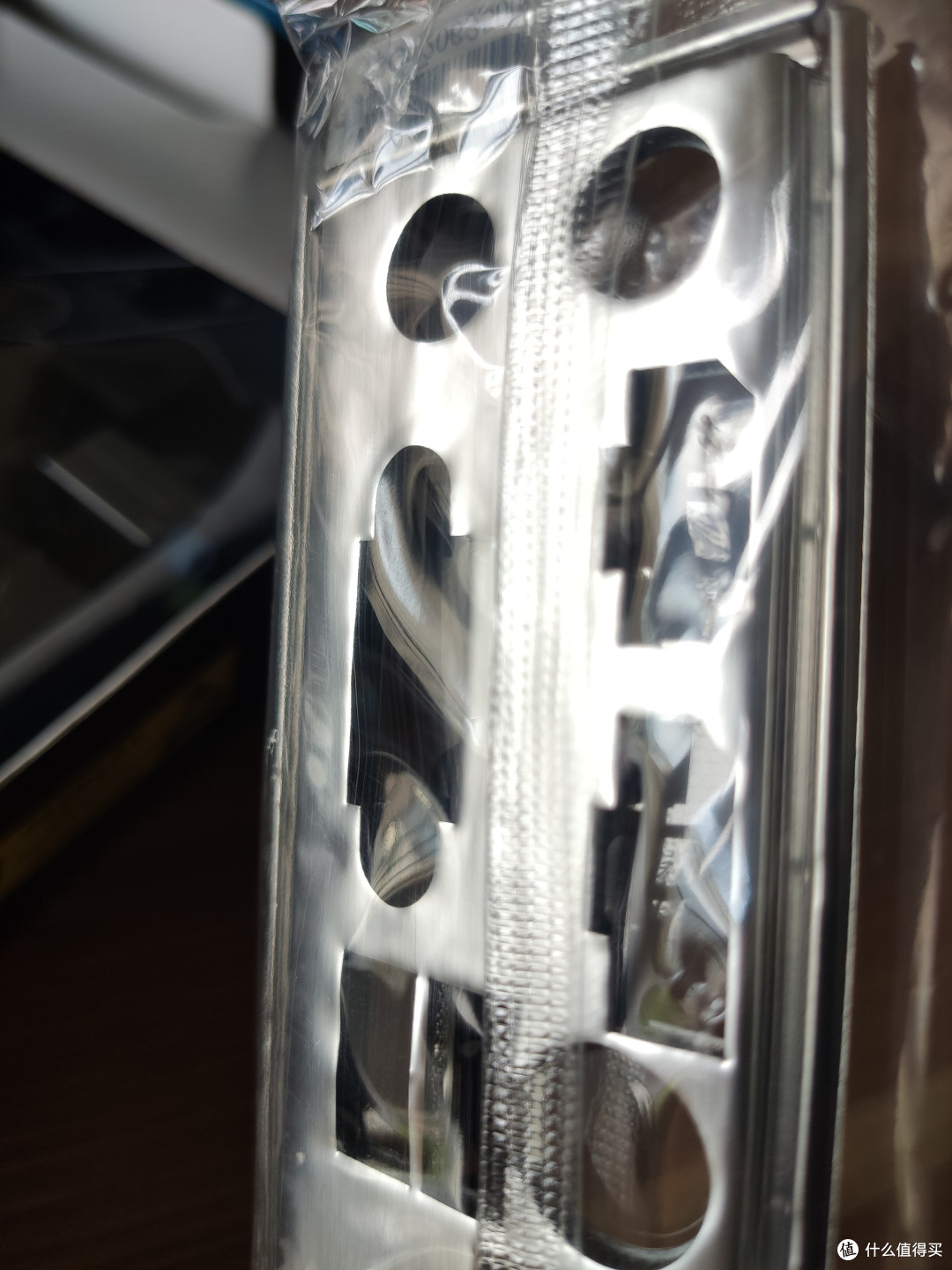

气垫类型的挡板气垫类型的挡板

  • 2:IO不是一体的,而且预留了无线网卡的位置,慢慢的把基本上能用上的接口都备齐了,APU的欢呼?

HDIM DP VGA都配齐了HDIM DP VGA都配齐了

  • 下方的5V和12V的RGB接口

灰色3针是5V,白色是12V灰色3针是5V,白色是12V

  • 上方的5V和12V的RGB接口


灰色3针是5V,白色是12V灰色3针是5V,白色是12V

  • 3:声卡型号是:ACL1200 JCW16G1 GK0501 支持7.1CH高清音频

  • (这点要给好评,很多550M主板给的芯片随便比这个差的多,技嘉的B550M E就是ACL887芯片)

  • 玄学方面:听感方面搭配华擎家的Nahimic audio的感觉就是:

  • 中音甜,高音准,低音沉,用两个字来代替就是通(透)。 尤其是渡口一开始的鼓声,让我感觉走进了80年代的老上海,舞台上旋转的舞女不停的摇摆着身体来向世人诉讼这悲惨多舛的命运,蔡琴老师的一开口就将我直接在往后拉扯到鱼玄机与温庭筠那段闻者伤心听者落泪的爱情故事,正如恨寄朱弦上,含情意不任这首唐诗一样。总之一句话,这个主板的音频表现不会让专业的音乐爱好者不满意,非常的动听。(请转发各大论坛等扩散性,本条收益5毛,请不要复制抄袭,稍微修改,注意删除括弧里面的内容,否则收益作废)


ALC1200ALC1200

  • 4:网卡方面型号是:RTL8111H(太小了,手机根本拍不清楚,就不放图了)

  • 5:关于扩展2X16PCIE X16的槽(一个GEN4X16,一个Gen3X4)

  • 如果插了M2的第二个口,那么sata的5与6就会被禁用。

  • 第一个M2的口子最大规格是2280的速度是(gen4X4(64GB/S)也可以Gen3X4(32GB/S)第二个M2的口子也是2280支持Sata3(6GB/S)最高是gen3X2(16GB/S)

  • 意思就是第一个M2就是PCIE4.0全速或者半速,反正你的固态都能跑满,最低(32GB/S)

  • 第二个固态就是半速的(16GB/S)但是支持sata协议的M2口的固态

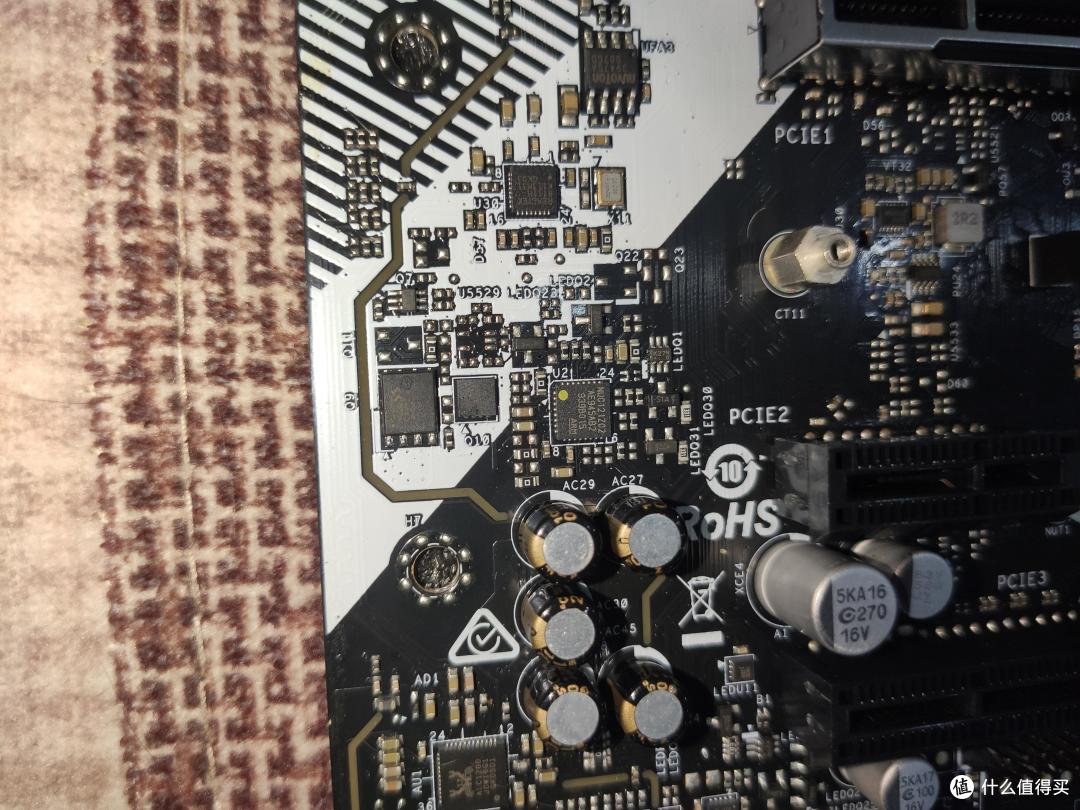

  • 6:关于RGB方面 这次使用的NUC121Z02芯片,用来控制RGB,实现各种灯效(包括音乐律动,也就是声光同步)

  • 这里感谢某星大佬解答,之前我咨询华硕问你们家怎么音乐律动的,告诉我他们家有独家的aura芯片,所以灯效比别人的家的好,后来某星大佬告诉我,NUC就是控制RGB的,并且华擎做到了和华硕一样的声光同步,音乐律动,我才知道,原来独家的芯片是这个。。。。。。

  • NUC121Z02NUC121Z02

  • 7:关于供电 我知道,大家最想看的就是供电,所以这次重头戏,我压轴了。 首先声明:我不是任何厂家的营销号,我也没有收到任何好处,只是一个普普通通的消费者。 我也不专业,我不是工程师,根本不懂这些供电的东西。 首先我们先看一张PWM的介绍图片

UP9505UP9505

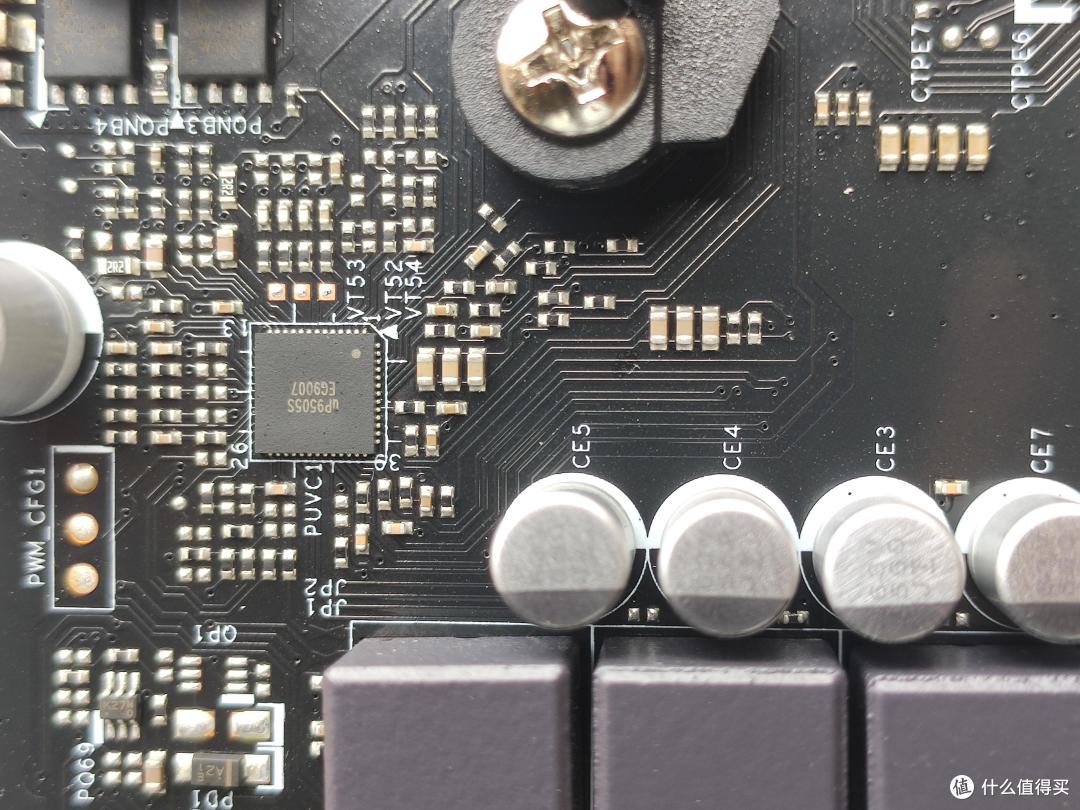

  • 这块主板的PWM是uP9505S (有可能是uP905的加强版)

uP9505S uP9505S

  • MOS型号是:

  • SM4337 55A 上

  • SM4336 65A 下

  • 因为下MOS更大为了降低温度

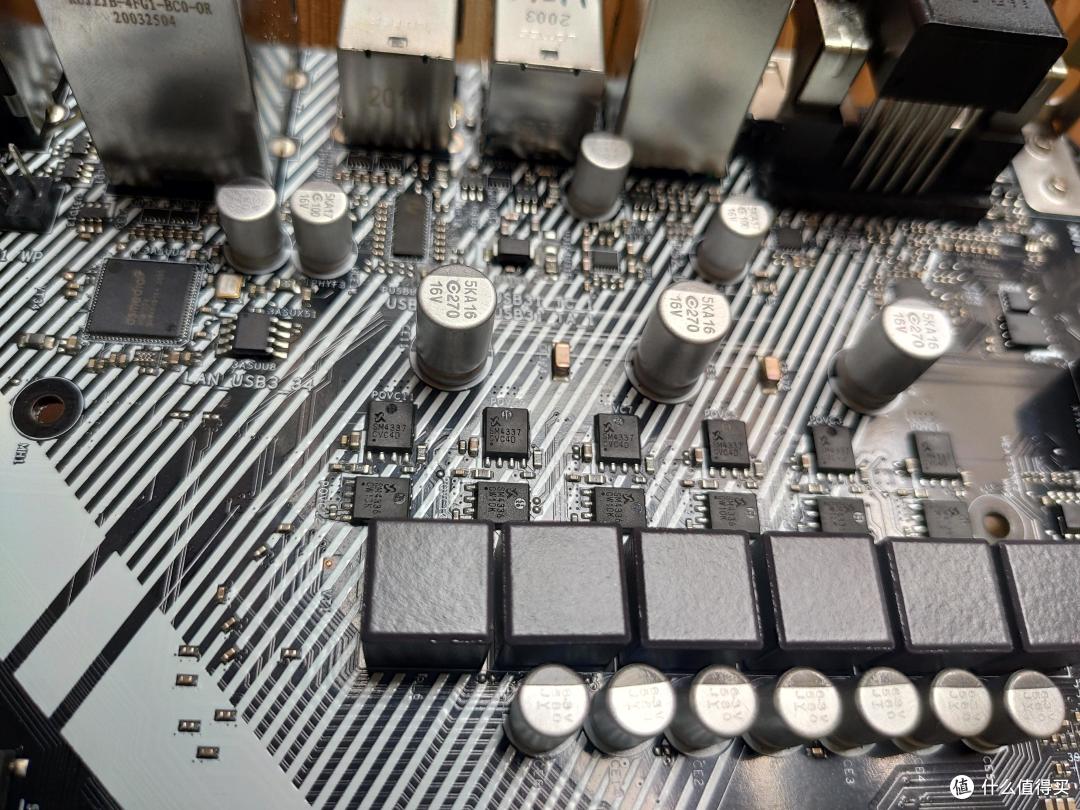

    一上一下一上一下

  • SM4336SM4336

  • SM4337SM4337

  • 左边6项供电是 一个电感,两个mos,(1个SM4337 1个SM4336)

  • 上面是一个电感,四个MOS (2个SM4337 2个SM4336)内存旁边也是

  • 下方就是一个SM4337


供电分布图供电分布图

主板背面有倍项器UP1961S


UP1961SUP1961S

技术文档显示它是倍项器技术文档显示它是倍项器

技术文档显示它是倍项器技术文档显示它是倍项器

  • 至此,供电详解图已经全部放出,不要问我到底是并联还是倍项还是直出,我不懂。我只是看实际效能。。。。。

  • 反正这个主板带3700X在1.45V 4.4Ghz单烤FPU30分钟不降频不过热,健步如飞。。。。 3

    900X没测,因为感觉没啥必要测试。。


  • 在来说说为什么是最便宜的B550M主板 京东599的打折售价,反50E卡,领卷下单579元,减去50元,等于529元的B550M还要啥自行车,但是。。。。。。但是。。。。。 微星的B550M火箭炮也是599 下单579元,如果CPU认证了,还能反Satem的40-50刀的游戏,等于花579元在送一个游戏呗。。。。。(理想状况下)

  • 在600元以内的价位上,供电最好的当属华硕的B450M重炮手,但是他是450M,也很少有人会用这个主板去带3900x,基本上这个价位的主板百分之99.99都是带38 37 36 35之类的,所以真心没有太必要去纠结这些供电怎么样,板子在差,带150W不是轻轻松松吗?

  • 而且我3700x超频4.4打游戏才80W左右啊,都在担心什么啊,与其整天想着超频,不如想想提升一点其他的硬件。。。。

  • 目前600元以内的B550M有: 微星的B550M火箭炮(我已经下单了,过几天拆解)579元

  • 技嘉的B550M e小雕 (也是喷的最多的一个) 579元

  • 华擎的B550M Pro4 529元

  • 华硕:??????????B450M重炮?没有5V????


  • 最后最后聊一聊华擎: 这是我在1年后购买的华擎的第一块产品,因为在淘宝买了一个华擎vega56坏了,找华擎售后电话真的怎么打,都很少有人接听,然后接听态度都不怎么样,所以一直没考虑华擎,这次是京东自营买,所以放心下手了,起码售后京东给我搞定。 华擎给我最大的感觉就是主板的音乐律动是做的仅此华硕的的,意思就是声光同步。 如果按照RGB来排名: 华硕-华擎-微星-技嘉。 尤其是华擎的官网进入特别的快,技嘉华硕微星总是感觉慢半拍的感觉。。。 BIOS页面的汉化程度,华擎也是最的最通俗易懂,简简单单,这些都是值得加分的。。 最后,唠叨一句,买华擎一定要京东自营,一定要京东自营,或者官方旗舰店。。。 什么淘宝店都不靠谱,出了售后就能把你折腾的直接抬走。。。。。
