拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

2020-04-04 13:34:03 2点赞 4收藏 4评论

近期UGREEN绿联推出了一款10000mAh双向快充移动电源,这款产品支持18W双向快充,并且支持快充协议多,兼容性好,此外还自带USB-C输出线,方便用户携带和使用,能够满足多款手机的应急快充需求。下面小编就和大家分享这款移动电源的拆解,看看里面用料如何。

此前我们还拆解过绿联20000mAh双向快充移动电源PB163,这款产品为自带C94 Lightning线设计,而且还通过了MFi认证,有兴趣的小伙伴可以看看。

一、绿联双向快充移动电源外观

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

包装盒正面印有移动电源外观简图,上面是“UGREEN绿联”品牌字样,下面标注10000mAh电池容量,USB-C手机专用。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

背面是中英文版产品规格参数信息介绍,并贴有防伪标签。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

打开包装盒,内有塑料盒对产品进行固定和保护,此外移动电源还套防尘袋。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

包装内含移动电源、USB-A to USB-C数据线、产品说明书和保修卡。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

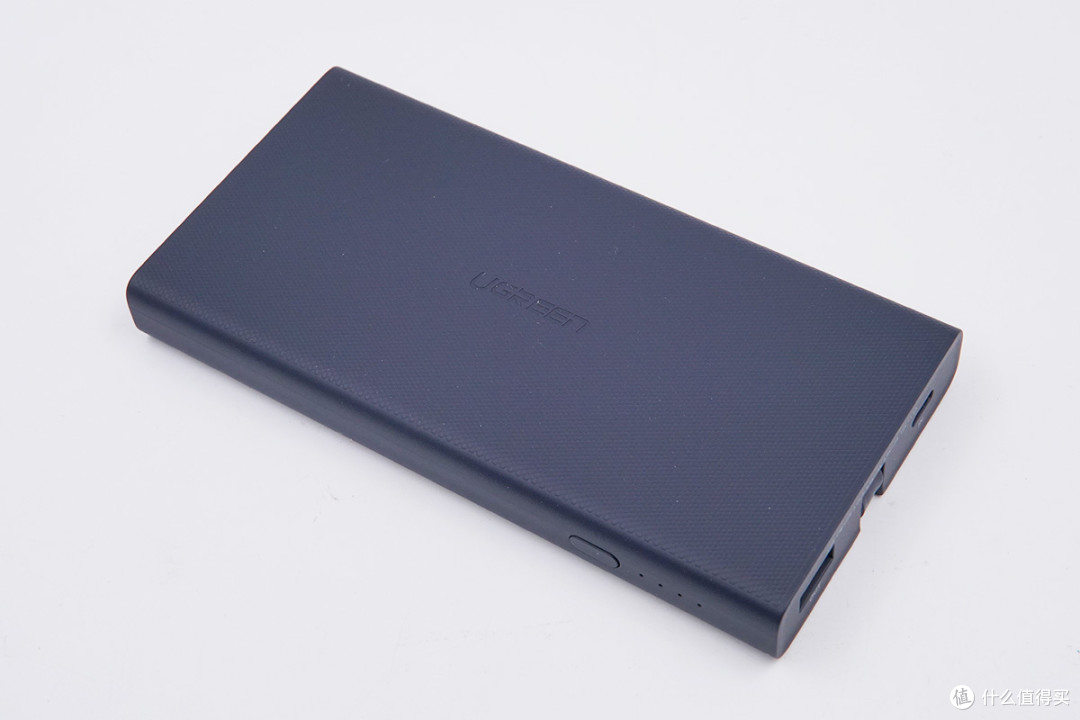

这款双向快充移动电源机身正反面进行晒纹处理,不仅起到装饰作用而且触摸手感好,侧身弧面过渡拿着不硌手。机身整体方正扁平,携带方便。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

正面中心位置凹印UGREEN品牌。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

移动电源自带USB-C输出线缆,并在背面设计有凹槽,移动电源闲置或者外带时可将USB-C线头嵌入凹槽里固定,方便携带。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

机身侧面配有电源开关键和四颗LED电量指示灯。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

顶部配备1A1C两个接口,并且标注了A口和USB-C线输出参数。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

底部印有产品的参数信息

型号:PB108

输入:5V/2.4A或9V/2A

USB-C线/USB-A输出:5V/3A、 9V/2A 、 12V/1.5A

总输出:5V/3A Max

电芯容量:10000mAh 3.8V(38Wh)

额定容量:6250mAh

电池类型:锂聚合物电池

P/N:40972

深圳市绿联科技有限公司

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

和苹果iPhone 11 Pro Max大小对比,绿联这款移动电源还要稍小一点。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

厚度比一元硬币直径要小得多。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

产品净重约为220g。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议,显示支持Apple 2.4A、USB-DCP协议,以及QC2.0/3.0、AFC、FCP多个快充协议。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

使用该表检测发现USB-C口同样支持Apple 2.4A、USB-DCP协议,以及QC2.0/3.0、AFC、FCP多个快充协议。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

此外没有检测到PDO报文和电压档位,不支持PD协议。

二、绿联双向快充移动电源拆解

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

移动电源机身壳采用卡扣进行封装固定,电芯占据了内部大部分空间,且电芯上贴有黑色泡棉胶进行固定和保护。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

机身壳对应理线槽处固定有一块小磁铁,吸力能轻易让一元硬币竖立。小磁铁用来吸附USB-C线缆的公头,方便收纳Type-C线。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

PCB板使用两颗螺丝固定,电芯配有热敏电阻进行温度监测。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

拆掉螺丝取出电芯和电路板,电芯另一面贴有双面胶进行固定。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

撕掉泡棉胶,可以看到电芯的信息:电芯来自GPC深圳格林德能源集团有限公司,容量5000mAh,两块总计10000mAh,充电限制电压4.35V,容量19Wh,2019年4月24日生产。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

两片电芯并联,和PCB板通过镍片点焊连接。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

PCB板工字造型设计,中间焊接USB-C线缆,母座分在两端。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

移动电源主控芯片采用英集芯IP5322。IP5322是一款集成同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC。支持QC3.0/2.0、MTK PE+1.1&2.0输出快充协议以及FCP、AFC、SFCP输入输出快充协议,并兼容BC1.2、苹果、三星手机,可为快充移动电源提供完整的电源解决方案。该芯片可控制2个USB-A,一个Micro USB/USB-C接口,单独使用任何一个USB口都可以支持快充,同时使用两个输出口时,自动降为5V。支持多种电池电压,可由外部电阻设置,电池端充电电流可达5A。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

英集芯IP5322资料信息。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

两颗天钰FP6601Q协议IC。FP6601Q支持高通 QC3.0/2.0与华为FCP,通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压,互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0,QC2.0和FCP的情况下,还能自动识别APPLE、三星、BC1.2协议。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

天钰FP6601Q详细规格资料。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

丝印27BA的IC,用于充电输入申请快充。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

PCB板背面一览,对应IP5322芯片位置过孔露铜加锡,加强散热。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

无标单片机特写,信息不详,用于移动电源保护和电量指示。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

HYCON宏康锂电池保护芯片丝印3U4L,搭配三颗8810S 电池保护MOS管,共同组成电池保护电路。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

输出滤波电解电容规格为25V 220μF,来自JEFA杰发电子。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

H2R2合金电感特写,边缘打胶固定。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

电源键贴片焊接。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

热敏电阻线芯打胶绝缘保护。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

LED电量指示灯特写。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

USB-C母座过孔焊接,金属外壳上凹印KRCONN字样,来自深圳市精睿兴业科技有限公司。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

USB-A母座沉板过孔焊接,金属壳上贴有防尘胶带。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

线芯焊接处打胶绝缘保护。

拆解报告:UGREEN绿联10000mAh 18W双向快充移动电源PB108

全部拆解完毕,来张全家福。

充电头网拆解总结

绿联10000mAh 18W双向快充移动电源表面晒纹处理,更有气质且使用手感好。USB-C线和A口均支持QC2.0/3.0、AFC、FCP多个快充协议,兼容性不错,还支持5V/3A、9V/2A、12V/1.5A输出,能够满足多数手机的快充需求。产品自带USB-C输出线,使用更方便,携带更轻松。

充电头网通过拆解了解到,内部采用英集芯IP5322作为移动电源主控芯片,此外使用了两颗天钰FP6601Q协议IC,为电芯设有保护电路并配有热敏电阻进行温度监控。电芯上贴有双面胶和泡棉胶固定和保护,热敏电阻和电感等打胶固定和绝缘,USB-C线焊接处注塑保护,USB-A母座沉板过孔焊接还贴有防尘贴纸,产品内部做工扎实。
