拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

2020-11-02 09:47:24 6点赞 7收藏 0评论

近期RAVPOWER推出了1A1C双口智能快充系列移动电源,功率涵盖18W、29W和60W,容量也由1万毫安提升至2万毫安。今天充电头网继续为大家带来RAVPOWER 20000mAh 60W PD快充移动电源的拆解,看看这款大容量大功率快充移动电源的设计做工如何。

这款产品机身纤瘦扁平,配备USB-C双向快充口和USB-A智能快充口,支持30W快充输入以及60W快充输出,具备齐全的电压档位。此外双口同时输出总功率达60W,可同时为两台设备充电,提高充电效率,同时超大的容量使其很适合携带出远门。

一、RAVPOWER 60W移动电源外观

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

包装盒蓝白配色,正面中心印有大大的R字母,上下分别是RAVPOWER品牌和产品名称。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

盒子背面下方印有产品的参数信息。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

包装内含移动电源、CC数据线和使用说明书。移动电源机身壳磨砂处理,边角过渡圆润,使用不硌手,机身上凹印RAVPOWER品牌。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

机身一角外壳灰色配色,侧面配有电源键和LED电量指示灯,顶部是1A1C接口,接口旁印有PD和iSmart字样。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

机身背面标注有移动电源的参数信息

型号:RP-CPBN004

电池容量:20000mAh/72.6Wh

锂电池最小容量:19400mAh/70.42Wh

额定容量:20V/3A 2700mAh

锂电芯:4INR21/70

PD输入:5V3A、9V3A、12V2.5A、15V2A、20V1.5A,30W Max

PD输出:5V3A、9V3A、12V3A、15V3A、20V3A

iSmart输出:5V3A、9V2A、12V1.5A

总输出:PD 45W+iSmart 5V3A,60W Max

制造商:深圳市邻友通科技发展有限公司

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议,显示支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0协议。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

使用KT002检测USB-C口的输出协议,显示同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0协议。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

除此之外,其PDO报文显示USB-C口还支持USB PD3.0快充标准,具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位。

二、RAVPOWER 60W移动电源拆解

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

机身壳采用卡扣进行封装,内部放置四颗电池,侧面安置PCB板,电池和电路板之间设有隔离板保护。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

电池上粘贴多块绝缘胶带,对焊点绝缘处理。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

PCB板正面一览。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

PCB板背面一览,电感打胶固定,USB-A母座粘贴青稞绝缘纸进行绝缘以及防尘。

经过对PCB板正背面电路观察分析发现,RAVPOWER 20000mAh 60W PD快充移动电源内设锂电保护和两路独立升/降压电路,1A1C接口输出由协议芯片控制,功率智能分配,4串电芯。下面我们从电芯放电到两路输出来分析各元器件的信息。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

电池通过镍片点焊连接,并且粘贴青稞绝缘纸保护。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

另一端特写,同样粘贴青稞绝缘纸。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

电池型号INR21700M50T,21700尺寸,5000mAh,充电限制电压4.2V。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

热敏电阻特写,打胶以及粘贴胶带固定。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

精工 S8254AA 电池保护IC,为4串电池组提供过压过流保护。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

精工 S8254 详细资料。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

四颗东沅FKBB3103,PMOS,耐压30V,两颗并联,对向串联,用于电池保护。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

东沅 FKBB3103 详细资料。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

南芯SC8812A高效率同步双向升降压芯片,支持升压或降压为1到4节电池充电,可完成充电、放电控制,支持各种电压转换和充电状态指示;内置10bit ADC,采用I2C数控接口,配置输出电压和限流值,简化的外部器件,有助于减少占板面积。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

南芯SC8812A资料信息。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

四颗AOS万代AON7544,NMOS,耐压30V,由南芯SC8812A控制进行电压转换。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

AOS AON7544 详细资料。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

R010电流取样电阻。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

滤波电容特写,规格为35V 100μF,来自永铭。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

微盟ME6203A33 3.3V LDO,为芯海单片机供电。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

微盟ME6203 详细资料。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

Chipsea芯海科技CS32G020K8U6 32位MCU,CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器,可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。

CS32G020内嵌ARM Cortex-M0内核,主频最高48MHz,因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash,数据flash大小可配置(与程序flash共享) ,4K字节LDROM,8K字节SRAM。CS32G020封装包括QFN24和QFN32。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

芯海科技 CS32G020K8U6 详细资料。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

电源键特写,贴片焊接。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

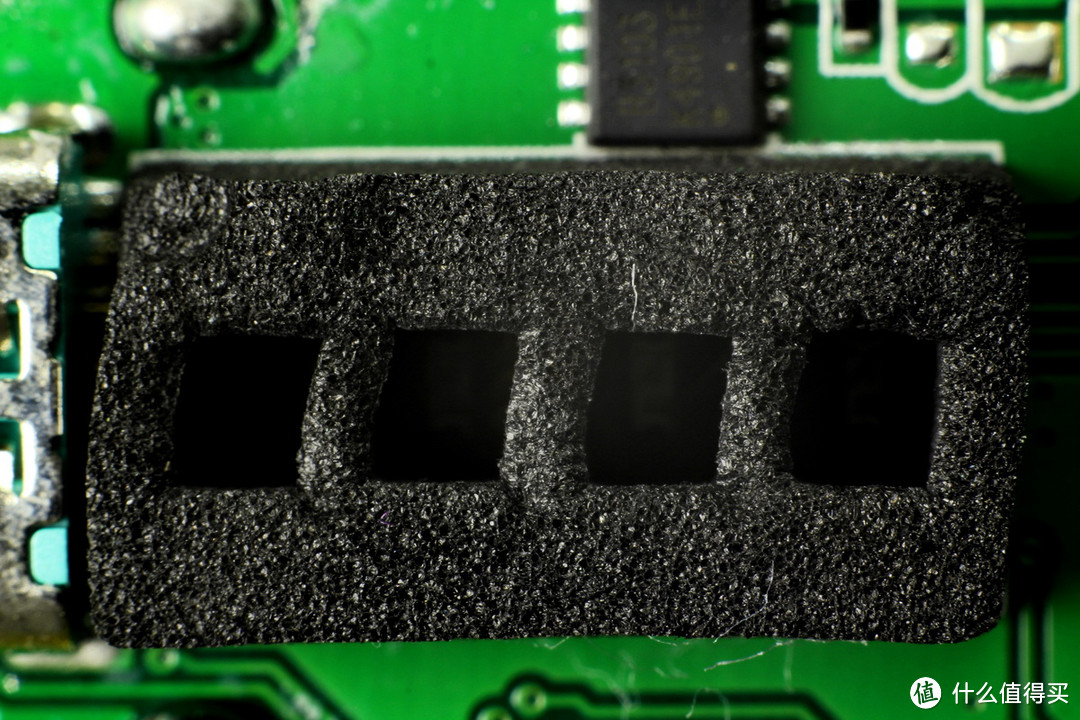

四颗电量显示LED灯上覆盖黑色泡棉,防止串光。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

东沅FKBB3103,这里作为USB-C口切换保护开关。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

丝印JRBQE芯片,实际上是矽力杰SY8104高效率同步整流降压转换器,用于USB-A口降压输出,最大输出电流4A。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

矽力杰SY8104资料信息。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

4R7降压电感特写。

拆解报告:RAVPOWER 20000mAh 60W PD快充移动电源

两颗东沅FKBB3103,用于USB-A口供电切换。

充电头网拆解总结

RAVPOWER这款移动电源采用PC阻燃材质外壳,表面磨砂边角圆润。即使容量达到了20000mAh,体积仍压缩的很小,出远门携带起来更方便。产品支持Apple 2.4A、QC和PD协议,USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位,60W快充可满足长途旅行中设备的快充需求。

充电头网通过拆解了解到,这款产品内部采用长条PCB板设计且安置在机身一侧,有效压缩了产品尺寸。PCB板上锂电保护电路由精工S8254AA搭配东沅MOS组成,此外还设有热敏电阻进行温控。1A1C两路电路独立进行升降压,其中USB-C口采用芯海科技CS32G020K8U6进行协议识别,由南芯SC8812A搭配万代MOS进行升降压实现快充输入输出;USB-A口降压输出则由矽力杰SY8104来完成。
