拆解报告：PHILIPS飞利浦TAT2205 TWS真无线蓝牙耳机

PHILIPS荷兰皇家飞利浦公司，是一家主要生产照明、家庭电器、医疗系统方面产品的大型跨国公司，产品类型十分丰富，面向音频市场也推出过很多家庭音响、耳机和无线音箱产品。其中耳机类产品更是细分为无线、真无线、降噪、运动、儿童和电视耳机多种类别。

今天我爱音频网要拆解的是PHILIPS飞利浦TAT2205 TWS真无线蓝牙耳机，这款耳机内置6毫米钕磁铁驱动器，采用蓝牙5.0芯片，耳机支持IPX4防水溅和防汗；耳机支持快充，充电15分钟可提供1小时播放时长，充电盒满电状态可为耳机增加8小时续航。下面一起来看这款产品的详细拆解吧~

我爱音频网此前曾经拆解过PHILIPS飞利浦 SHB4385 TWS真无线蓝牙耳机。

一、PHILIPS飞利浦 TAT2205 开箱

包装盒正面，左上角有个小标签，里面的信息有：PHILIPS耳机，2000系列，舒适佩戴、12小时续航、IPX4级防水。耳机和充电盒的渲染图占据画面中心，顶部是产品类别真无线耳机，左下角是蓝牙认证标志。

包装盒左侧是产品的部分参数，突出数字看上去更直观。

包装盒背面是多语言版本的产品功能介绍，包括音质、IPX4级防水、充电盒可提供额外8小时续航、自动配对等信息。

耳机通过一个透明的开窗展示。

包装盒右侧图例，分别是蓝牙5.1、4+8小时续航、IPX4级防水、支持语音控制功能。

包装盒顶部有一个挂钩，便于店铺展示；还有一些配件的图例，包括充电线和耳塞。

包装盒底部信息，飞利浦真无线立体声蓝牙耳机，中国广东惠州制造。

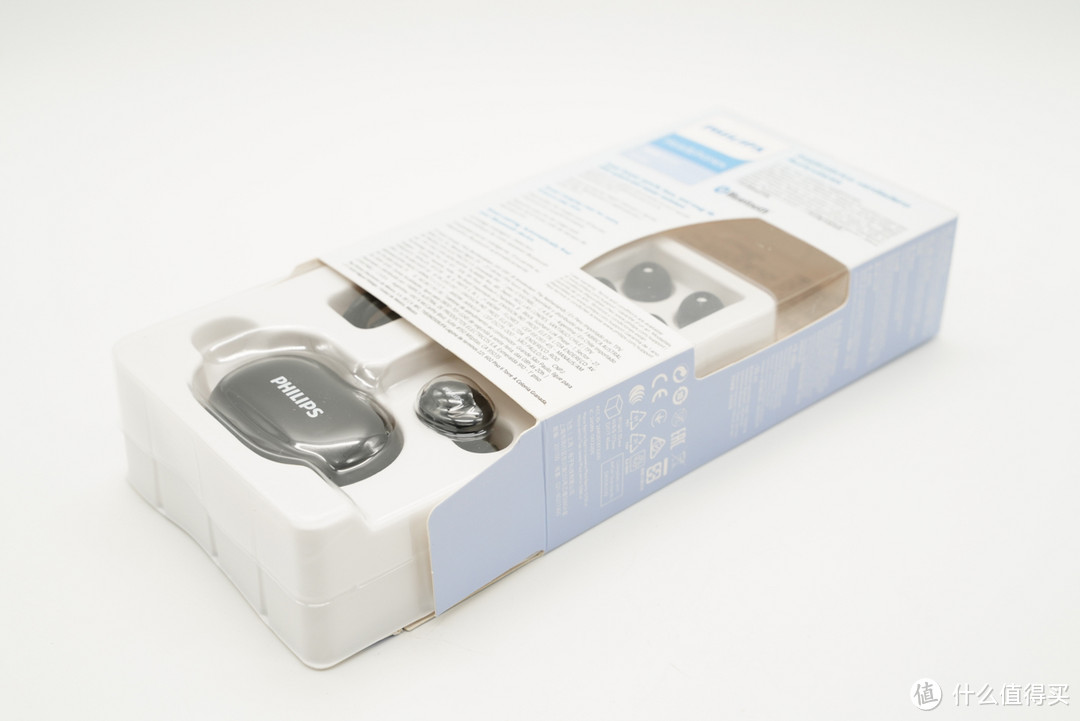

打开包装盒。

包装盒内物品一览，耳机、充电盒、额外附赠的耳塞、充电线、上手指南、说明书等。

两对额外附赠的硅胶耳塞，耳机上默认是中号。

充电线缆为USB-A to USB Type-C接口。

充电盒正面有一道凹槽便于打开盒盖，下面是四个电量指示灯。

Type-C充电接口位于充电盒背面，转轴下方。

充电盒底部信息，耳机型号TAT2205，充电盒输入：5V⎓0.5A。

成年男性单手握持充电盒与手掌的对比。

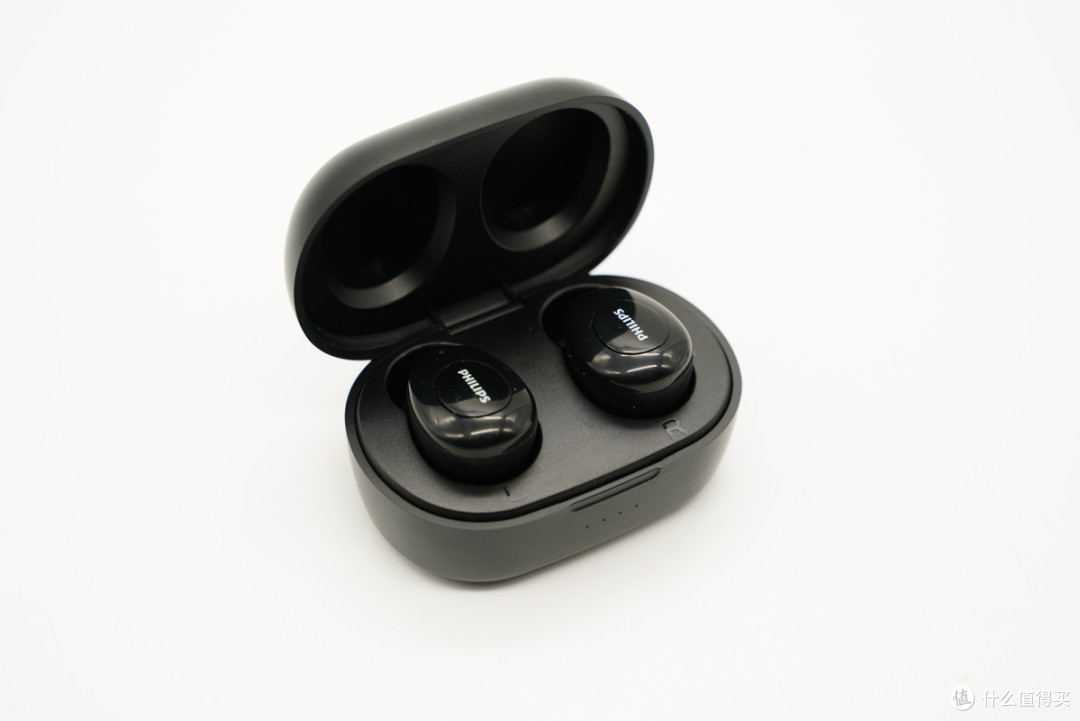

耳机在充电盒内的状态，下方有L/R左右标识。

充电座舱展示。

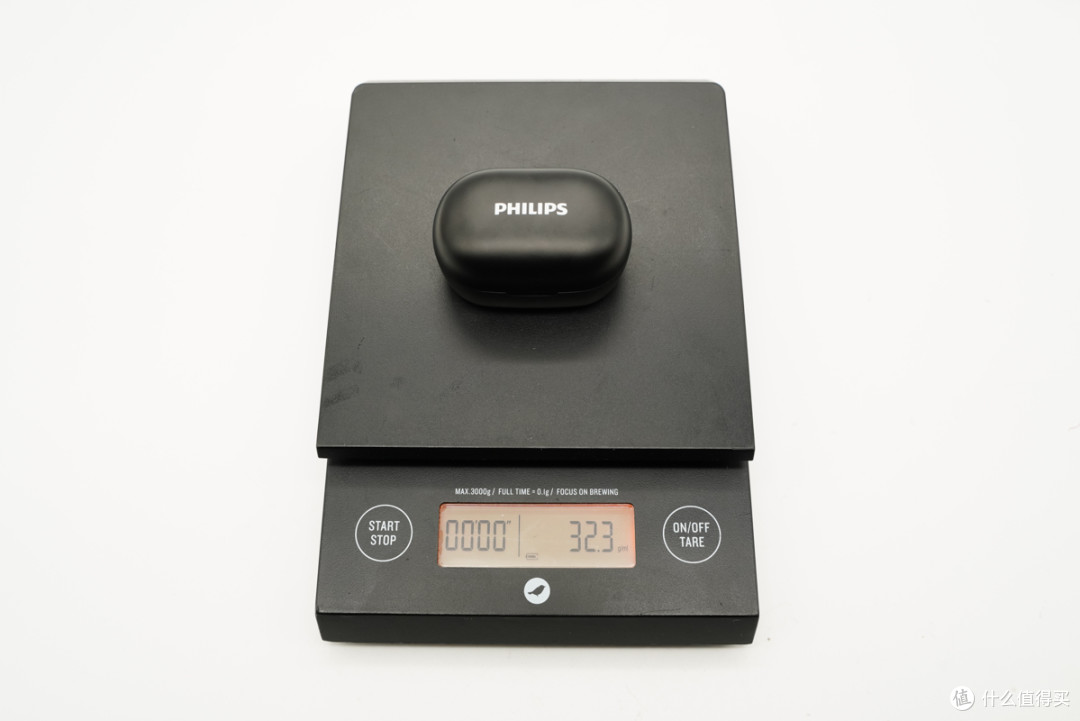

耳机和充电盒共重32.3克。

单耳重量3.8克，耳机和充电盒的重量都算是比较轻的。

二、PHILIPS飞利浦 TAT2205 充电盒拆解

首先来拆解充电盒，撬开充电座舱即可看到内部结构，物理卡扣连接。电池使用双面胶粘贴在主板上。

取出电池和主板。

充电盒采用Type-C接口输入电源，Type-C接口焊接在主板上，主板背面没有IC，电池焊接在主板背面，底部电池粘贴位置还有热敏电阻。

Type-C接口母座特写。

主板正面电路一览，中间位置是电池的充放电管理电路，底部是MCU相关电路。

Type-C母座电源输入处，有一颗圣邦微SGM4062带锂电池充电器前端保护的过压保护IC，用于输入过压保护的同时还能防止电池过充。

圣邦微 SGM4062 详细资料。

钰泰半导体ETA9640电源管理IC，支持1A线性充电、1A同步整流升压，内置多种保护功能，适用于移动电源及蓝牙耳机充电盒，给内置电池充电，并把电池输出升压为耳机充电。

据我爱音频的拆解统计，漫步者，JBL、出门问问、U&I由我等品牌均有大量采用钰泰的TWS耳机充电盒方案。

钰泰半导体ETA9640 详细资料。

充电盒软包电池型号SL701535，额定电压3.7V，额定容量350mAh/1.295Wh。

用于检测电池温度的热敏电阻，在主板背面电池粘贴的位置。

用于电池升压输出的4R7电感。

给耳机充电的Pogo Pin特写，下方是为单片机供电的稳压管。

一颗无标单片机，用于LED指示灯控制、检测耳机充电等功能。

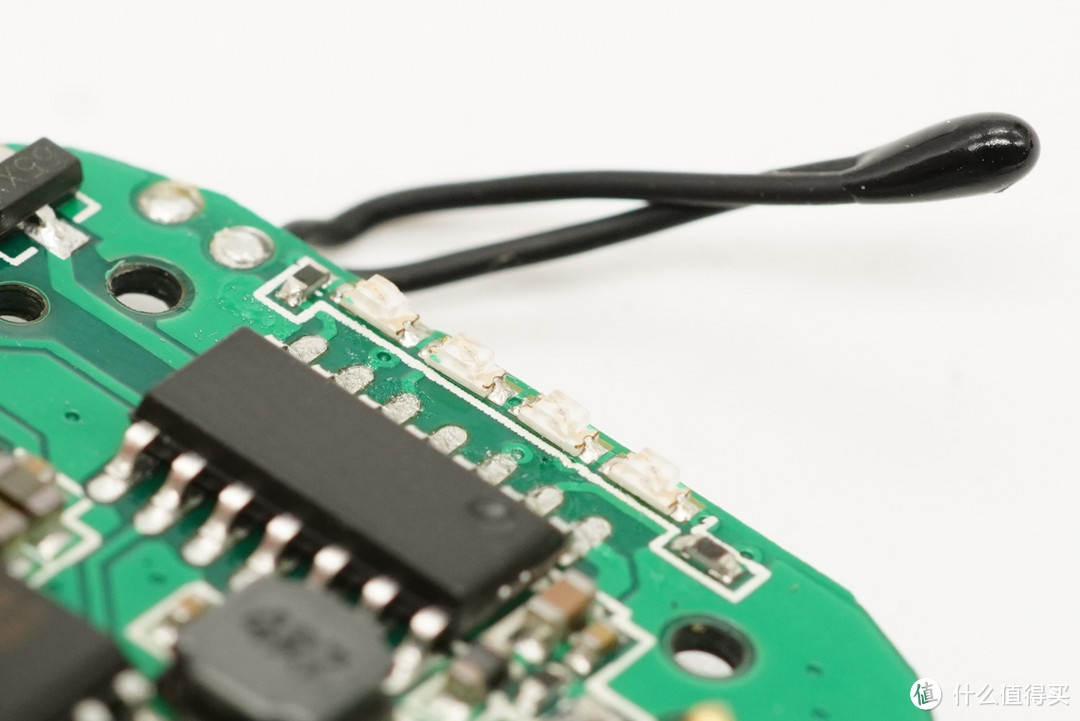

四颗LED指示灯，外面有泡棉间隔防止漏光。

三、PHILIPS飞利浦 TAT2205 耳机拆解

下面我们再来拆解耳机，耳机为豆式入耳设计，PHILIPS Logo区域为实体按键，前端还有一个通话麦克风开孔兼指示灯开孔。

耳机内侧展示，充电触点处有L/R左右标识。

出音孔处有防尘网防止异物进入。

拆开外侧盖板，主板通过塑料固定柱热熔的方式固定在壳体上。

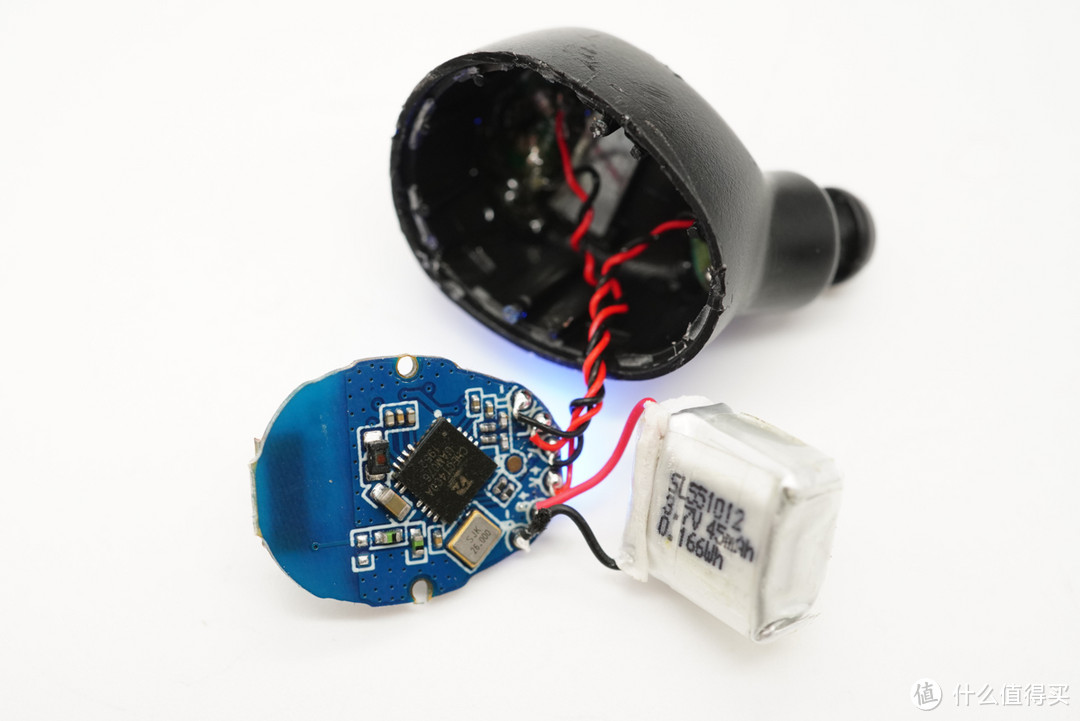

主板下面是电池，用泡棉与主板电路隔开。

主板内侧是蓝牙主控芯片相关电路。

飞利浦TAT2205采用中科蓝讯BT8852 蓝牙音频SoC。

中科蓝讯BT8852主要针对面条耳机与TWS耳机市场，具有32位处理器，支持DSP指令集，运行频率最高125MHz。支持蓝牙5.0 EDR/BLE。支持AAC、SBC/mSBC、AEC。它还内置锂电池充电管理，内置过压、过流、欠压保护等电池防护装置。采用QFN32 4×4小型封装，可适用于各种耳机私模。

BT8852支持“四双”新标准：双发，双高清（高清通话mSBC+高清音乐AAC），双低（低功耗+低延时），双稳（系统稳定+长期稳定出货）。支持BLE双模，支持opus编码，可用于开发蓝牙智能AI耳机。

据我爱音频网拆解了解到，目前已有AMOI夏新 F9 TWS真无线蓝牙耳机、山水X15真无线蓝牙耳机、VANTEENIE梵蒂尼 A10真无线蓝牙耳机等产品大量采用中科蓝讯的方案。

中科蓝讯 BT8852 介绍。

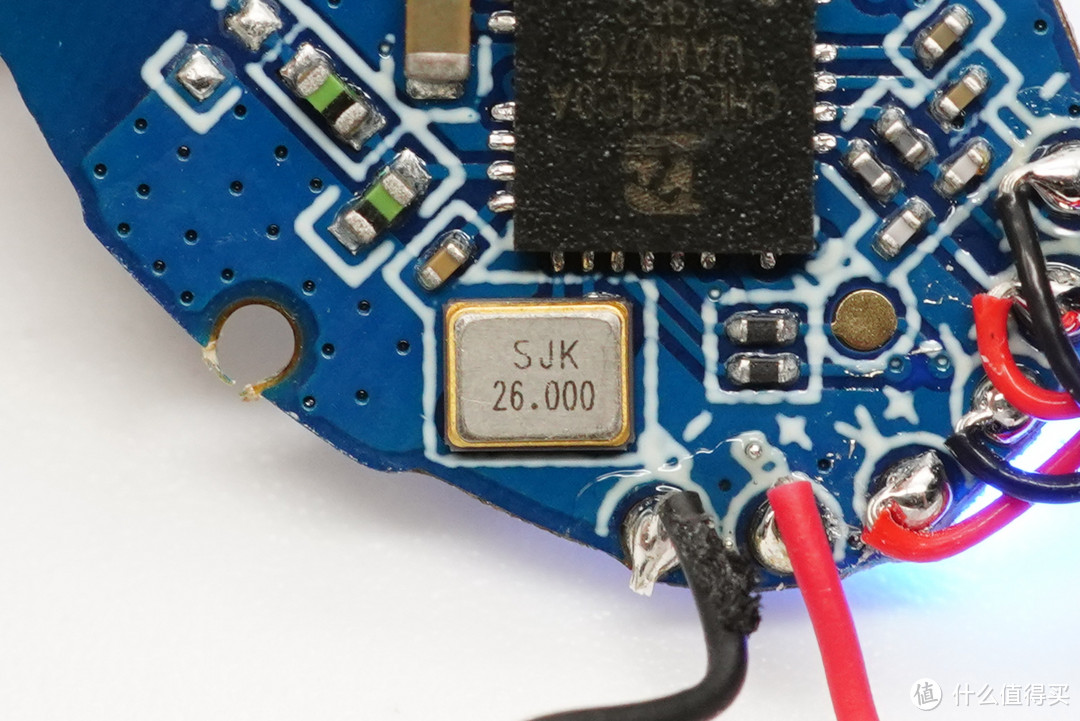

频率26.000MHz的晶振，为蓝牙芯片提供时钟。

主板外侧电路一览，左右耳机主板布局一致，用不同颜色进行区分。

微动按键旁边有一颗丝印600A1的IC。

丝印MI5 K2J的锂电保护IC，右下角是用于通话的MEMS硅麦和耳机的工作指示灯。

用于数据传输的PCB叠层蓝牙天线，采用贴片封装。

耳机内的软包电池型号SL551012，额定电压3.7V，额定容量45mAh/0.166Wh。

最后来看一下音腔，充电触点所在的小板使用胶水固定在壳体上，通过导线与主板相连；下面有一个磁铁吸附充电座舱。

动圈扬声器采用胶封，通过导线与主板相连。

拆解全家福。

我爱音频网总结

海外市场上的TWS耳机产品，外观风格都比较接近，没有过多设计，能展现品牌Logo即可。

PHILIPS飞利浦TAT2205充电盒采用Type-C接口输入电源，内置圣邦微SGM4062过压保护IC，用于输入过压保护；输入电流经钰泰半导体ETA9640电源管理IC降压给内置电池充电，并把电池输出升压为耳机充电，充电盒电池容量为350mAh，并且有热敏电阻进行温度检测保护。

耳机部分，飞利浦TAT2205搭载中科蓝讯BT8852 蓝牙音频SoC，支持蓝牙5.0，支持AAC、SBC/mSBC、AEC编码，并且集成度较高；飞利浦TAT2205支持实体按键操控，有一颗MEMS硅麦用于通话，电池容量45mAh可以保证一定的续航，整体设计和做工中规中矩。
