拆解报告:绿联USB车载蓝牙音频接收器

2020-12-22 16:48:49 8点赞 10收藏 2评论

手机逐渐取消取消AUX线接口之后,对于手机和车载音响的连接新增了许多烦恼。FM干扰大经常断线,额外加装蓝牙模块成本又太高。这时候车载蓝牙音频接收器就成为了最好的选择。

此次我爱音频网为大家带来的绿联USB车载蓝牙音频接收器便是这样一款产品,其内置蓝牙模块,支持蓝牙5.0无线传输技术,SBC/AAC音频编解码;连接方便,一次连接后续启动汽车即可自动连接;还内置麦克风支持CVC通话降噪和免提通话等。下面就来看看这款产品的内部构造吧~

一、绿联USB车载蓝牙音频接收器开箱

拆解报告:绿联USB车载蓝牙音频接收器

包装盒正面有UGREEN绿联品牌LOGO,产品名称USB车载蓝牙音频接收器,产品外观渲染图,及汽车+音频+麦克风焕发车载音响无“线”活力的产品功能特点。

拆解报告:绿联USB车载蓝牙音频接收器

背面信息除产品名称外还有产品规格,型号:CM309;蓝牙名称:Ugreen-70601;蓝牙版本:5.0;频率响应:20Hz-20kHz;频响范围:2400-2483.5MHz;输出功率范围:33mW Rl=16Ω;有效传输距离≤10米;以及产品介绍和深圳市绿联科技有限公司介绍。

拆解报告:绿联USB车载蓝牙音频接收器

产品规格和产品介绍信息特写。

拆解报告:绿联USB车载蓝牙音频接收器

侧面有图文展示的三项产品功能特点:高清音质、USB2.0、10米传输。

拆解报告:绿联USB车载蓝牙音频接收器

包装盒内物品有蓝牙音频接收器、产品说明书和保修卡。

拆解报告:绿联USB车载蓝牙音频接收器

绿联USB车载蓝牙音频接收器外观一览。

拆解报告:绿联USB车载蓝牙音频接收器

USB插头正面印有UGREEN品牌LOGO,还有一颗麦克风开孔。

拆解报告:绿联USB车载蓝牙音频接收器

麦克风和指示灯开孔特写。

拆解报告:绿联USB车载蓝牙音频接收器

USB插头背面特写。

拆解报告:绿联USB车载蓝牙音频接收器

线材与USB插头处特写,采用了全包型加长网尾保护。

拆解报告:绿联USB车载蓝牙音频接收器

AUX音频插头特写,三段式结构。

拆解报告:绿联USB车载蓝牙音频接收器

线材与插头交接处同样采用了网尾设计防护。

拆解报告:绿联USB车载蓝牙音频接收器

线材中间位置弹簧线特写,采用具有高回弹性能的TPE材质。

二、绿联USB车载蓝牙音频接收器拆解

拆解报告:绿联USB车载蓝牙音频接收器

来到拆解部分,首先切割开金属外壳。

拆解报告:绿联USB车载蓝牙音频接收器

金属外壳与主板之间设置有绝缘框架防护。

拆解报告:绿联USB车载蓝牙音频接收器

卸掉框架,取出主板。

拆解报告:绿联USB车载蓝牙音频接收器

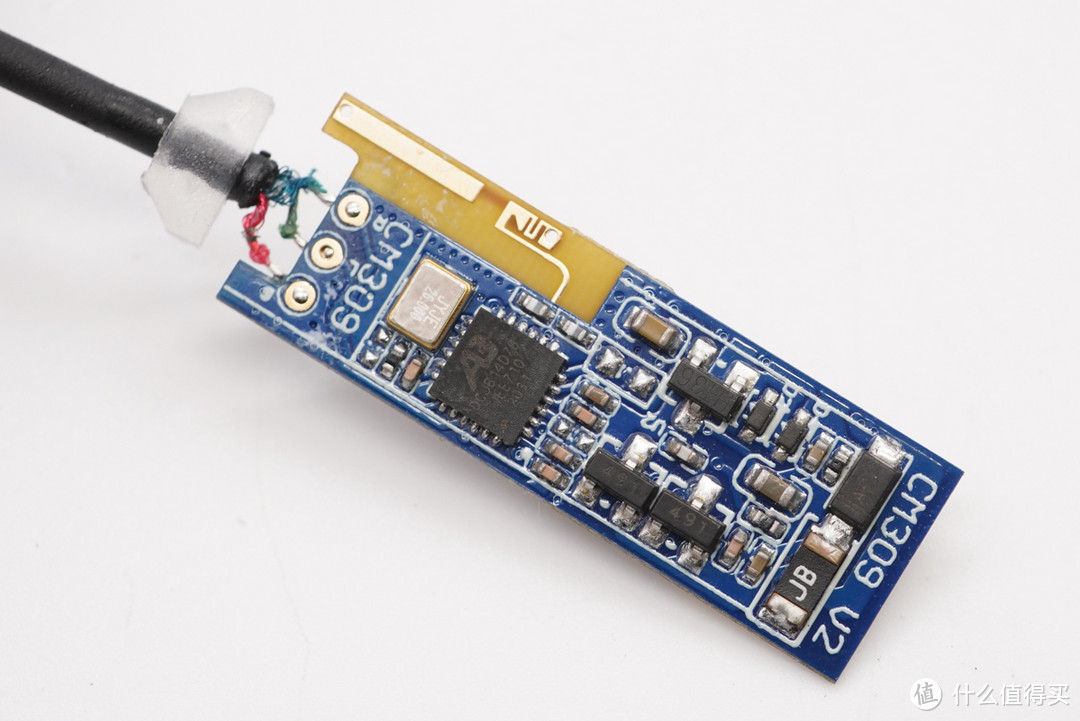

主板正面元器件一览。

拆解报告:绿联USB车载蓝牙音频接收器

主板背面元器件一览。

拆解报告:绿联USB车载蓝牙音频接收器

主控芯片为中科蓝讯AB5335B 蓝牙音频SoC。AB5335B主要针对面条耳机市场。AB5335B具有32位处理器,支持DSP指令集,运行频率最高125MHz。支持蓝牙5.0 EDR/BLE。它还内置锂电池充电管理,内置过压、过流、欠压保护等电池防护装置。采用QFN24 4×4小型封装,可适用于各种耳机私模。

拆解报告:绿联USB车载蓝牙音频接收器

中科蓝讯AB5335B详细资料图。

拆解报告:绿联USB车载蓝牙音频接收器

26.000MHz的晶振特写,为蓝牙芯片提供时钟

拆解报告:绿联USB车载蓝牙音频接收器

丝印HT36的稳压器IC。

拆解报告:绿联USB车载蓝牙音频接收器

两颗FMMT491 NPN三极管。

拆解报告:绿联USB车载蓝牙音频接收器

输入端保护的自恢复保险丝和TVS管,用于输入浪涌保护。

拆解报告:绿联USB车载蓝牙音频接收器

绿联UG002电源隔离模块芯片,过滤电磁干扰。

拆解报告:绿联USB车载蓝牙音频接收器

镭雕3021 9A16的MEMS硅麦。

拆解报告:绿联USB车载蓝牙音频接收器

LED指示灯特写。

拆解报告:绿联USB车载蓝牙音频接收器

板载印刷蓝牙天线正面特写。

拆解报告:绿联USB车载蓝牙音频接收器

板载蓝牙天线背面特写。

拆解报告:绿联USB车载蓝牙音频接收器

切割开AUX插头金属保护壳,内部线材同样有透明注塑防护。

拆解报告:绿联USB车载蓝牙音频接收器

绿联USB车载蓝牙音频接收器拆解全家福。

三、我爱音频网总结

绿联USB车载蓝牙音频接收器外观上采用具有高回弹性能的TPE材质弹簧线,可实现0.3m-1.5m的使用距离;线材与接口处均采用全包型加长网尾保护,增加线材使用寿命。

内部配置上采用AB中科蓝讯 AB5335B 蓝牙音频SOC,支持蓝牙5.0技术,SBC/AAC音频编解码;内置绿联UG002电源隔离模块芯片,过滤电磁干扰;麦克风单元实现通话降噪和免提通话等功能。
