前言

喜欢电子游戏一直是男孩的天性，这份天性伴随着我们成长。直到今天，我们也为电脑上的各类流行游戏着迷。

还记得有一款游戏全称叫“Counter-strike”，每天都有上百万玩家在De_dust2这个地图里同场竞技。

在那个时候，电脑配件的认识鲜为人知，NVIDIA MX440成为最让CS玩家熟悉的唯一一个配件。英伟达（NVIDIA）的游戏显卡也因此深入人心。

GTX1070显卡开箱

科技日新月异，今年6月，帕斯卡（Pascal）系列的降临惯例性的巩固了英伟达的顶尖地位。

落其实者思其树，饮其流者怀其源。

这是来自smzdm产品众测的微星MSI GTX1070 Founders Edition 游戏显卡，必定要第一时间在张大妈分享使用感受。

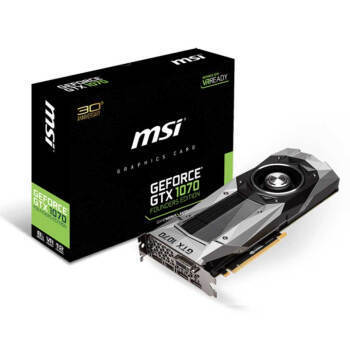

微星 MSI GTX 1070 Founders Edition 8GB GDDR5 PCI-E 3.0 显卡￥3499京东

Founders Edition是NVIDIA的公版，说白了就是任何品牌都一样。而在包装背面印着MSI Afterburner，证明这块公版也支持微星的调控软件。不过，我还没见过有不支持Afterburner的N卡。

之前买过一块闇黑龙爵，内饰包装几乎一模一样。

附件显得有些褶皱，听朋友说 他们的微星也是这样。不过，这些东西没啥用，重点是显卡好就行了 。

Founders Edition出场，NVIDIA的招牌公版涡轮散热器覆盖了整块显卡。

每代公版散热都有改变，而Pascal的散热器改进特别多，外貌从方方正正的样子变成菱形多样的线条。

通常认为涡轮风扇肯定伴随高转速和大噪音。刚开始我也是这样想的，使用过后才刷新了我对涡轮风扇的看法。

显卡背板已经不是新鲜事了，对于背板的说法有很多。助散热、保护、抗变形、**，其实以上作用或多或少都会有。只是，看见别人家的显卡有背板，自己也难免会有些寂寞 。

除了背板，“信仰灯”也是时代流行的标配。如果没记错，信仰灯正是NVIDIA所创。

尾部的8PIN外接供电，为显卡供应最大150瓦功率，加上PCI Express接口的电力，已经远远超过官方150W TDP的规格。多余的能量可以愉快的超频，可是，Pascal的超频之路有点保守。

散热器刻着GTX1070的显卡型号，非常直接、暴力、也分外醒目。

输出接口除了VGA被抛弃之外，其余的全部幸免。其中开放式的DP接口就提供了3个。Pascal系列已经不再提供VGA模拟信号输出，即便使用转接口也没法识别。新式接口越来越多，经典接口要退出舞台啦。

GTX1070有两条显卡SLI桥，理论上支持3路SLI。可是，来自土豪的验证说，目前只能双卡互联，难道是技术上遇到难题？

饱满的金手指，对于次旗舰的GTX1070而言，这是当然哒。

（英伟达 NVIDIA GTX1070 Founders Edition）

平台搭配

Founders Edition无论是旗舰GTX1080，还是次旗舰GTX1070，所用散热器是一样的，这明显是功耗更低的GTX1070有优势。为了扩大优势，我还祭出了酷冷至尊MasterGEL NANO硅脂，导热指数11W/m.k。

后来想想，还是保留最原汁原味的GTX1070比较好。

SLI是一个让人热血沸腾的黑科技，另一块微星GTX1070已经就绪了。还好家里的主板也支持SLI。

我准备了两套平台来搭配两块GTX1070。一套是现在流行的i7 6700k，另一套是目前还算流行的E3 1230v3。全部默频跑Benchmark，那块Z97只是为了SLI而已。

稳定性小测

为了确保稳定性，跑3Dmark前先用FurtureMark来热身。单卡和SLI交错进行。

NVIDIA SLI模式成功开启，识别出两颗GPU。

GTX1070有一个核心保护技术，就是通常所说的“温度墙”。一般默认达到82℃就会降低频率,保护显卡核心。GTX1070 Founders Edition在Furmark Benchmark的测试里全程保持很高的Boost核心频率。

之前就说了涡轮风扇可能会有很大噪音，大噪音一般是高转速引起的。可能是16nm FinFET工艺的缘故，GTX1070 Founders Edition并没有想象中的糟糕。几乎听不到风扇声音。

由于显卡满载并不能让风扇100%工作，所以我用微星的Afterburner试图让风扇飙起来。结果100%工作时达到4000rpm，噪音也非常明显。看来Founders Edition隐藏了强劲的暴力散热模式。

良好的温控少不鸟良好的机箱，基本没人愿意把上千元的平台长期暴露在外，我认为把显卡放到机箱里测试更贴近日常生活。

关于机箱嘛，我隔楼就一大堆，现在用来装显卡的是MasterCase Maker5。在我那堆机箱里，只有这个能装6把14cm的风扇，那就用它吧。

由于不同的使用环境可能存在差异，截图数据只能参考。

之前看过相关的测试，次旗舰的GTX1070 SLI已经不需要使用很强力的电源。为了凑合一套，这里我用了瓦数刚刚好的V650，额定650瓦金牌。不过，在双卡跑FurMark的时候已经耗掉近450瓦的功率了。虽然距离额定功率还有一半路程，但是，为了安全，如果要长期使用还是建议850瓦以上的*级电源更妥当。

Benchmark基准跑分

曾经许多师傅说过，电脑与家电最大的不同是电脑分为硬件和软体两个部分。众多事例证明，软体好坏对电脑性能的影响远超乎想象。

这里用的目前最新版本驱动:368.81，但愿能发挥GTX1070最先进的能力。

这个表格，原本横着看的。网站只支持600px宽的图片，所以改这样了。

这是我用两个平台，单卡和SLI分别跑出来的数据，所有频率均为默认。超频挂了不负责。

下面是一堆基准跑分的截图，两套平台都是比较常见的，感兴趣的可以对照一下。不感兴趣的请跳到下面的游戏小试。

基准跑分截图

截图顺序：E3单卡 、 E3 SLI 、 i7单卡 、 i7 SLI ， 项目顺序跟图表，从Time Spy到天堂4.0。

游戏小试

你喜欢玩游戏吗？我也喜欢。

基准测试只是参考辅助，真正的游戏控只在乎游戏实战带来的畅快。

热门的游戏有很多，基本分单机和网游。其中，网络游戏由于受到各种约束，对电脑配置要求并不能过高。单机大作成了考验显卡的对象。

GTA5是我最爱的游戏，在游戏里的世界观自由度使我非常向往。

GTA5自带Benchmark基准测试，配合Fraps抓取FPS帧率，由于是手动操作，会有一定程度的偏差。

我查阅了NVIDIA官网的SLI支持列表，GTA5也在支持列表当中。经过咨询，确定GTA5是支持SLI的，而GTX1070这等级别在最高特效1080P分辨率里面已经抵达顶峰，要得到明显的效果只能更换4K或更高分辨率。无奈手头没有4K设备，这也表示想在1080P下玩全高效GTA5，一张GTX1070就够了。

使命召唤12，历代经典游戏大作。不过，我对于未来科技的题材不过敏，因为玩起来时 常常把技能忘记了。

这款游戏没有自带基准测试，同一个任务我重复玩了两遍，得出结果出入有点大。可以肯定，GTX1070最高特效1080P玩使命召唤12就跟扫雷一样流畅。

首先，古墓丽影9打了补丁后，终于能正常工作了，对SLI的支持也非常完善。现在的古墓9大多是整合N卡补丁的版本。

刺客信条4 黑旗，这是一款内置FPS锁的游戏。GTX1070单卡就可以完爆1080P最高特效。

孤岛危机系列一直是赫赫有名的游戏大作，也是为数不多支持SLI的单机游戏，用GTX1070 SLI明显感觉画面在流畅运行。

辐射4，一款不亚于GTA的游戏佳作。网上对这款游戏的评价参差不齐，其中包括指责硬件优化的问题。甚至能搜索出许多提升FPS的民间偏方，也或许是我软件问题。虽然单卡的性能已经满足正常游戏，不过，经实验，辐射4并不是测试SLI的好对象。

我还顺便试了几款游戏，比如：巫师3 狂猎、杀手5赦免和战地硬仗。同样是单卡就足够运行全特效的游戏，SLI之后并没有明显的帧率提升，其中巫师3算最好的。可能是分辨率限制了，也可能它 就是这样子。

心得小结

目前而言，GTX1070可以胜任大多单机大作。只要不追求极高的分辨率，根本不用为显卡性能操心。

对于游戏显卡，我的观点更多是为游戏所用。即便超频再高，也不会达到旗舰水平，反而增加风险。

通过组SLI的实验测试，证明很多游戏对SLI的支持尚未成熟。就连单机大作都如此，名气较低的游戏就更不用说了。 所以，现在有一块旧显卡舍不得扔，想要再购置一块组双卡平台提升游戏性能的同学可以打消念头了。

另外，新核心的Pascal功耗控制很优秀，即使SLI满载也只有450瓦不到，除去CPU、主板、附件风扇之类的功率，双显卡真正需要的也就350瓦左右。如果是单卡，能耗就更低了。要是以前，不拿个千瓦以上的电源都不敢尝试。

我用了两套平台进行3DMark基准跑分，同项目的显卡得分 差距并不明显。说明老CPU也不会拖新显卡的后腿。如果是X99平台，想必会达到更优异的水平。

关于不同频率的说法

这些天收集了一些关于SLI的奇葩趣事。

搜到最多的是，关于不同频率显卡组SLI的说法。有的说法是像CPU核心那样各自运行自己的频率。但有更多的说法是，按频率低的那块显卡运行。

虽然手里有两张不一样的GTX1070，可是没有想到过这个问题。有伟人说过：“实践是检验真理的唯一标准。”我就趁着这次机会实践了一下，结果也超出预料。

（图片来自微星官方）两款不同型号的频率差异。

由于实践出来的结果跟网上的说法出入有点大，所以先放上系统和驱动版本号。其实前面已经交代过了。

首先是FurtureMark（甜甜圈），它是可以把任意一款GPU满载的稳定性测试软件。

这里临时把插在第一条PCIE的显卡称“主卡”，插在第二条PCIE的显卡称“副卡（从卡）”。

跑下来的结果是，各自跑着自己的频率，负责记录的软件是GPU-Z。Furmark并没有让两块显卡的频率同步。

3DMark基准测试性能参考软件，有显卡测试的地方，它的出场率几乎100%。

从GPU－Z记录的折线图看到显卡频率更多的向微星Duke对齐了，仿佛副卡的GPU被强行超频。

显卡危机3，是我玩过支持SLI最好的游戏之一。

如图所视，两张显卡平均分担了GPU频率和使用率，只不过这个频率貌似更接近微星Duke。

顺便说一句，我在前面的测试里也玩过孤岛危机3。可我只看了帧数（FPS），而把显卡频率给忘记了。

感到欣慰的是，即使这样Founders Edition依然若无其事的超频运行着。

古墓9的情况跟孤岛3一样，SLI的完美支持使得折线图非常好看。只是微星Founders Edition已经超出了默认频率。

想到前面我一直把Duke当主卡用，或许是因为这个导致的。现在把两个位置互换过来，然后再试一次。

主卡和副卡位置交换过来情况依然没有变化，看来这并不是影响频率的原因。

这个电压是正常的，非公版本在设计途中会降低电压。原因非常多，散热器成本也是其中之一。

总结

GTX1070玩游戏简直超爽，画质和流畅度通通都可以无视了，这是这块显卡给我带来的最大感受。

前面组SLI只考虑到性能和功耗，完全忽略了显卡的运行情况。察看了SLI的运行频率后，我也是找不到原因。

然后我试着把两张1070频率调到相同，但很明显这个软件没这能力。然后也找不到合适的软件，没办法，只能放弃了。好在没有出现死机之类的异常现象，这点比较重要。

我重新跑了一次FurtureMark温度，用的是1080P基准测试。这次我把所有机箱风扇都关了，但室内是25℃的空调环境，只留下3DVC的两把风扇为CPU服务。

虽然看似温度差不多。但是，黑龙放在第一条PCIE上，距离第二块显卡很近，很难吸入冷空气。这也是为什么说公版涡轮更适合组SLI的原因。其次，在跑Furmark的时候，两块显卡的频率没有强制同步。频率低的有助于温度控制，即便它能跑得更高。

FinFET 16nm工艺做出来的Pascal是很厉害，温度控制完全处于接受范围。2000转的涡轮也算不上吵，普遍非公版也是这个水平，当然你也可以用软件拉到100%（4000RPM），这样就听到风扇的声音了。

GPU频率和电压可以说非常保守，换来的是单8PIN供电。在不经意的情况下把频率拉到跟微星Duke一个水平，也没见不良反应。可能多出来的6PIN是为其它功能所用。

然后，我的实践也到这里了。

小简谱，目前正规厂家出产合格的GTX1070，核心频率普遍能运行在1.9GHz，一些精良的型号甚至运行到2.0GHz以上。所以，就算GTX1070超频了，还是在它的普遍承受值范围。

只要你没触发到温度上限，是块1070都能跑1.9GHz已经是公认的啦。

二天后

带着一堆疑问我找到一位知深大卡，了解到Pascal核心真正的特性。

原来，Pascal除了GPU－Z上面显示的核心Boost频率，它还会继续向上增加，到达一定温度才会停止增幅，温度过高的时候甚至会降频。

大概意思就是，调节风扇和频率，把GPU温度稳定在某个水平。这跟以往固定频率的方式有些反相。

之前也有发现频率超出了GPU-Z显示的数值，只是当时心里侥幸，逃避了。

要是这样的话就很好理解了，SLI显然还是向低频显卡对齐。由于没达到预定温度，两块显卡就同时增大频率了。其实上一代显卡也有这嗜好，只是幅度太小罢了。

原来是这么回事。那么也很好理解不同网友的同款GTX1070，3DMark跑分差异的问题了，多半是温度影响到频率增幅。

分享

其实，我是白天上机测试，晚上写帖子，把这篇众测帖子当成日记来写了。以上经过是我的测试过程，自己弄机器折腾了4天，找大神解答用了2天。(当然，不是24小时)

我觉得像课程板书一样把帖子完美整理，然后分享出来有些呆板，干脆像日记那样把自己所得所想记录下来。这样还可以保留全程的测试内容，可以当作参考。

对于SLI频率的误区，只是探究的过程。不过测试数据是真实的，也好当作不同频率的GTX1070组SLI的参考。

Pascal才刚出来不久，新核心的特性还有很多。除了让核心自动超频，我们更喜欢手动设置。有趣的是，我试过的两块GTX1070都隐藏了风扇最大转速，不难想象这是一项福利。想要更高性能的同学可以试着把风扇速度拉高，频率增幅会更给力，剩下就是体质的问题了。

最后聊聊GTX1070。如今，支持SLI的游戏还在小数，如果喜欢精细又流畅的游戏画面，一块GTX1070是很好的选择。而且对于电源功率、机箱通风能力之类的配件要求也不高，只要CPU不是很弱，游戏方面就没有不足了。

The End.
