双线圈设计横竖都能充，魅族PANDAER 66W立式风冷无线充电器拆解

前言

近期充电头网拿到了魅族PANDAER一款66W立式风冷无线充电器，其以北欧建筑为灵感，采用全白立体机身设计，整体风格极为简约。机身采用65°仰角立式设计，既是无线快充座也是立式手机支架，可让用户获得很好的边充边用使用体验。产品内置双线圈，手机横放竖放均可无线充电，满足边充边全屏刷剧等使用场景。

此外产品内置散热风扇，配合支撑平台上的出风口组成立体散热系统，可有效降低无线充电过程中的温升。此外产品还贴心附带高度调整垫片，以方便适配更多机型，细节考虑到位。下面我们一起来看看这款产品的具体设计。

魅族PANDAER 66W立式风冷无线充电器开箱

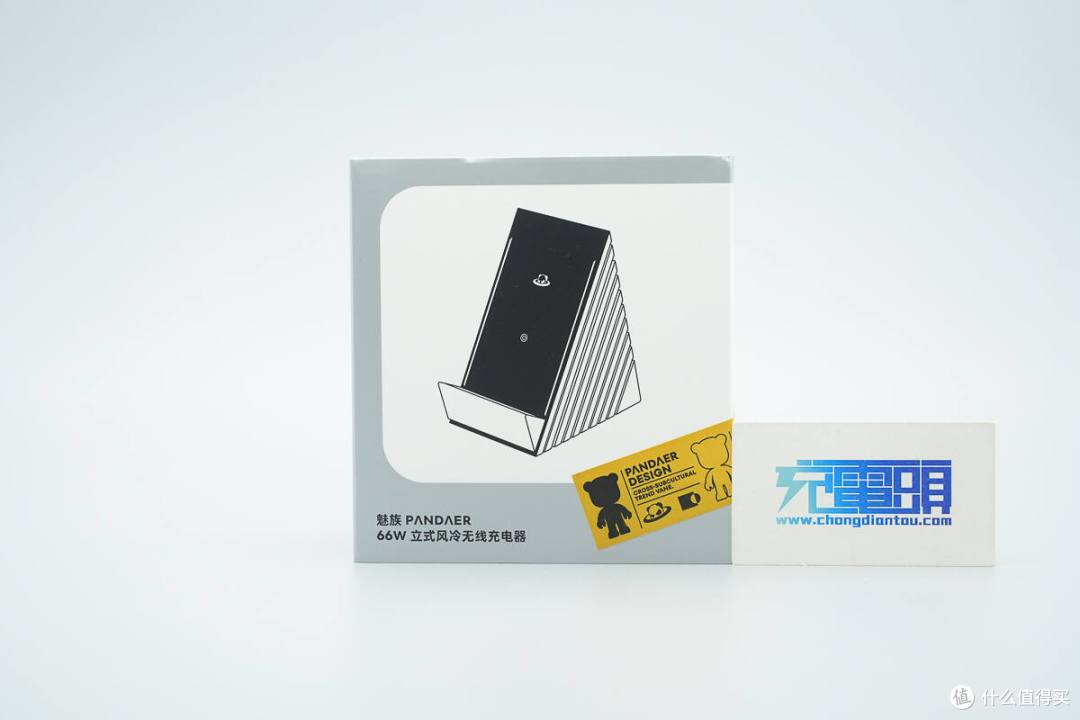

包装盒正面印有魅族PANDAER 66W立式风冷无线充电器产品简图以及名称。

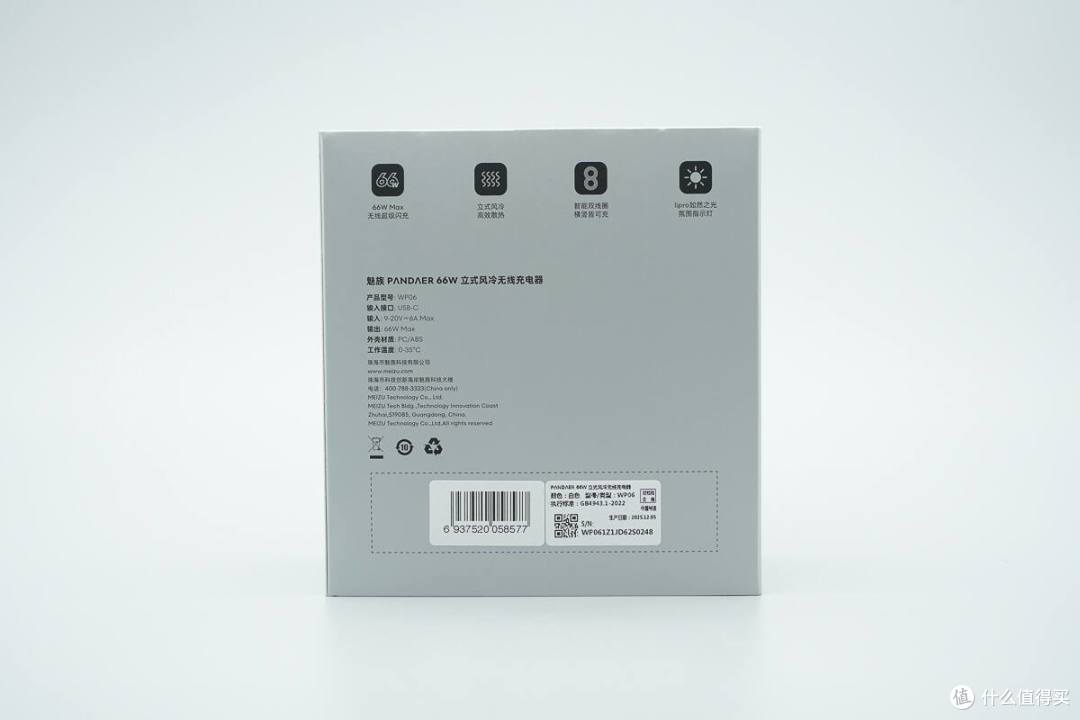

背面印有产品卖点以及参数信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

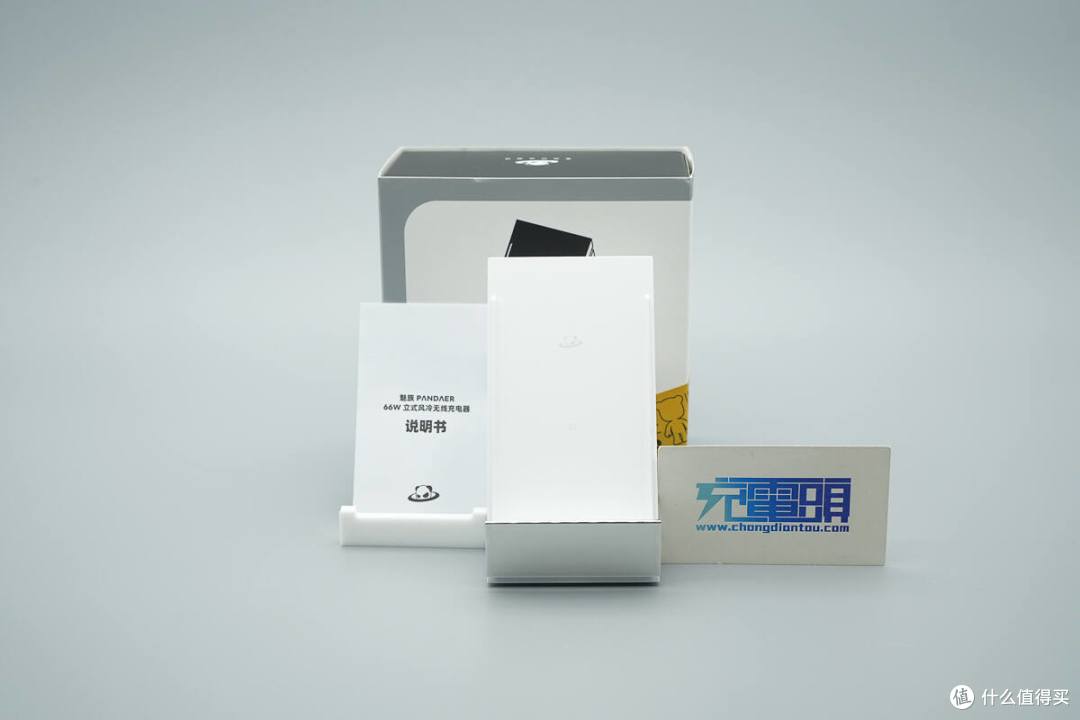

魅族PANDAER 66W立式风冷无线充电器以及说明书。

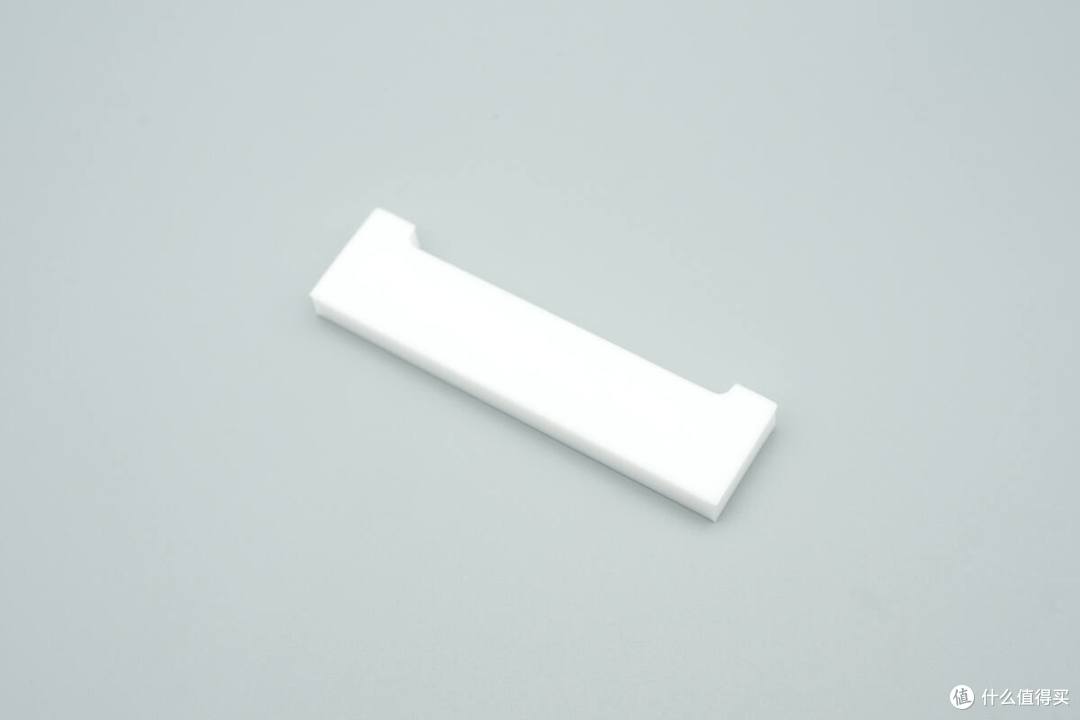

产品细心附带一块高度调整垫片，以方便适配更多机型。

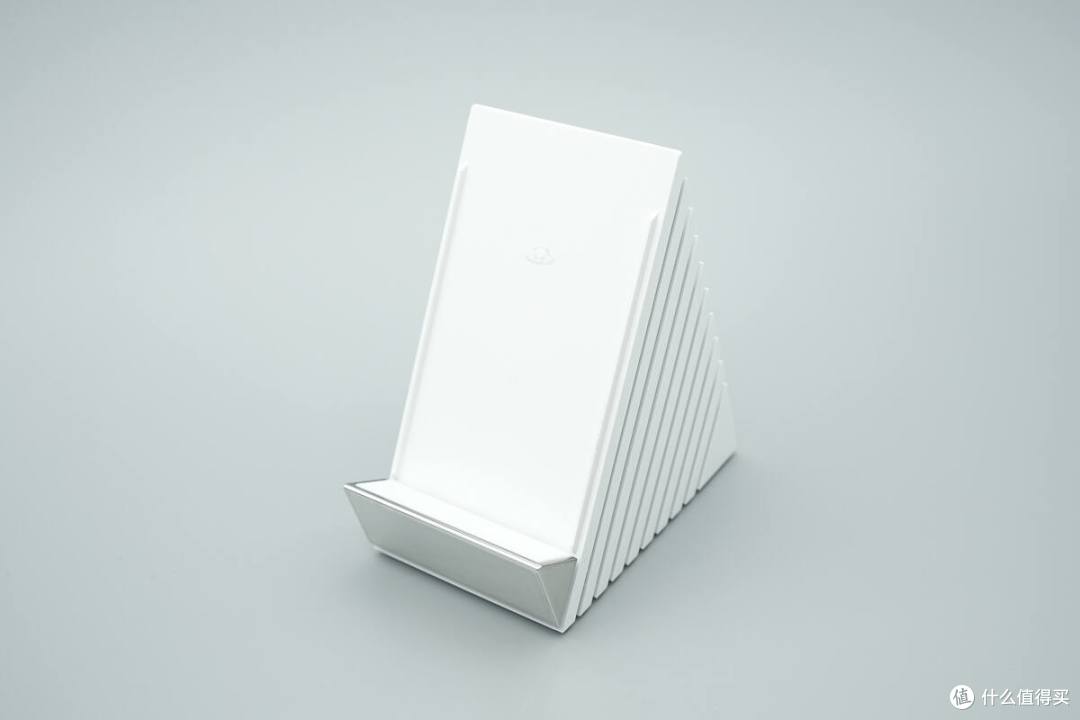

魅族PANDAER 66W立式风冷无线充电器以北欧建筑为灵感，采用全白立体机身设计，整体风格极为简约。

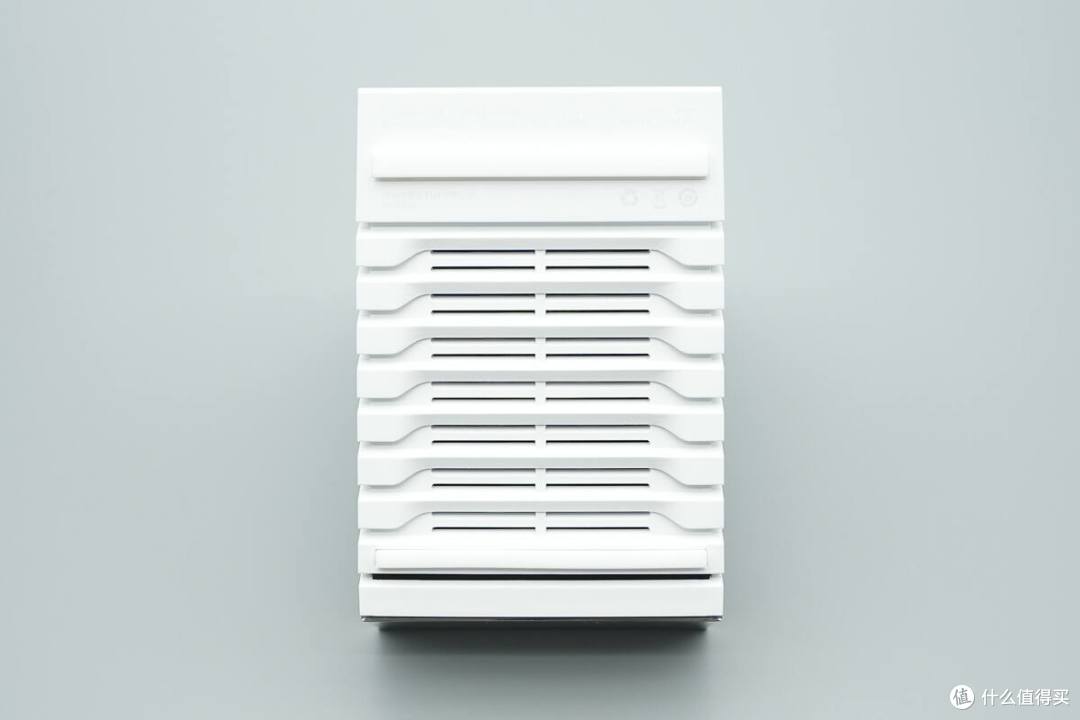

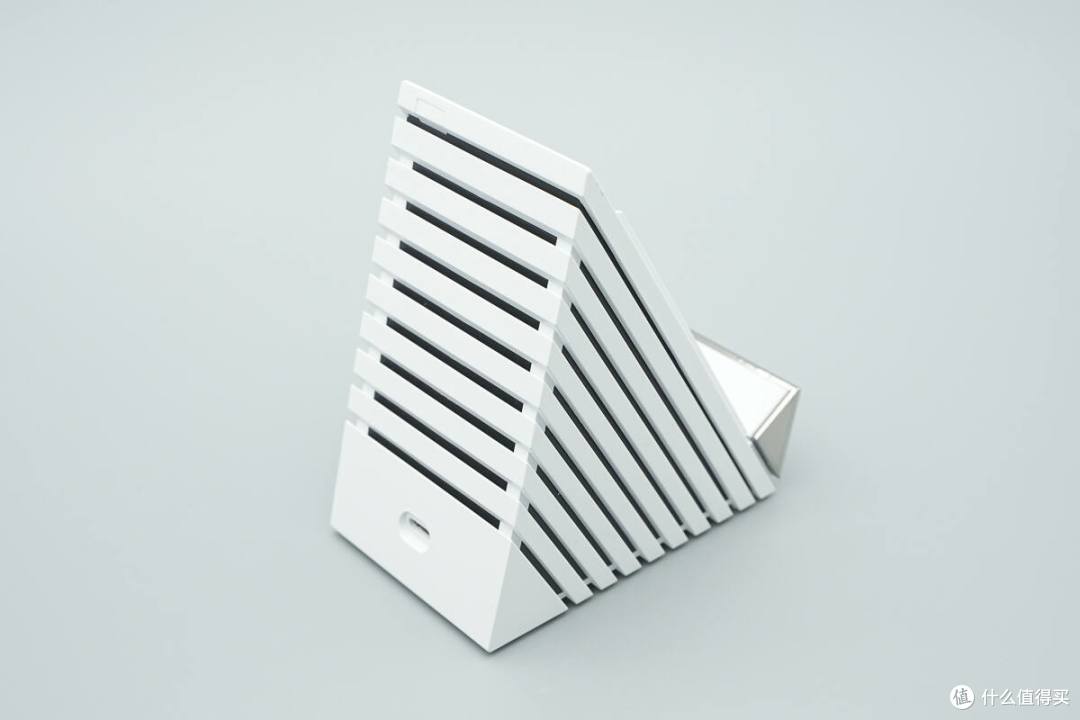

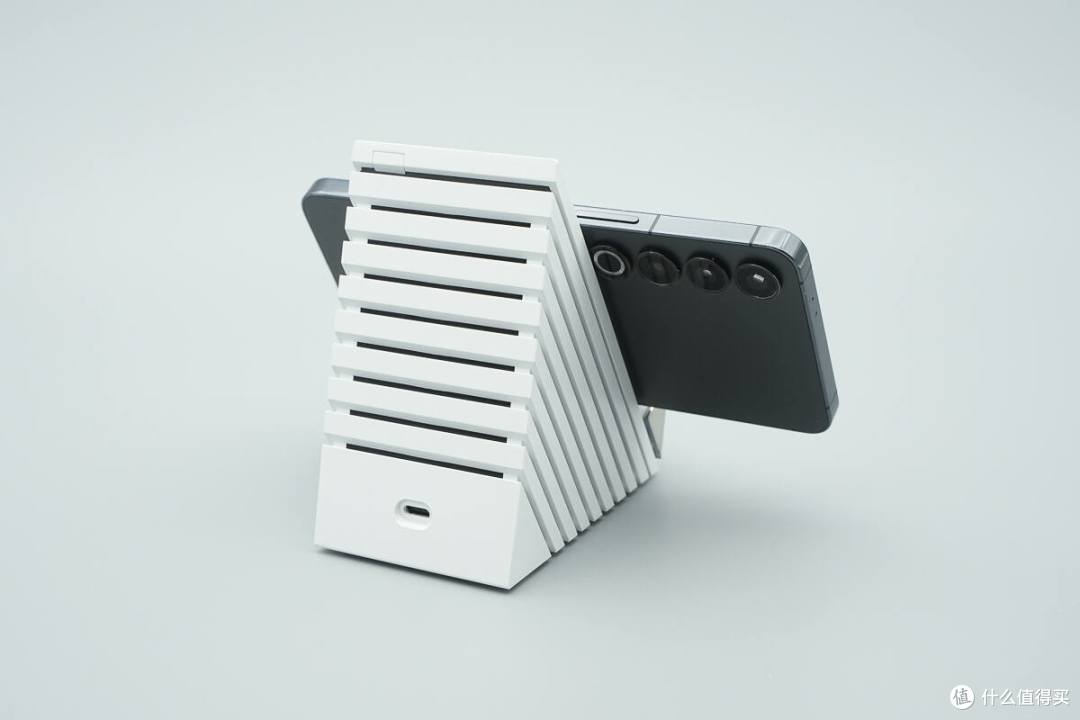

机身两侧以及背面设有环绕式格栅，进一步提升产品辨识度。

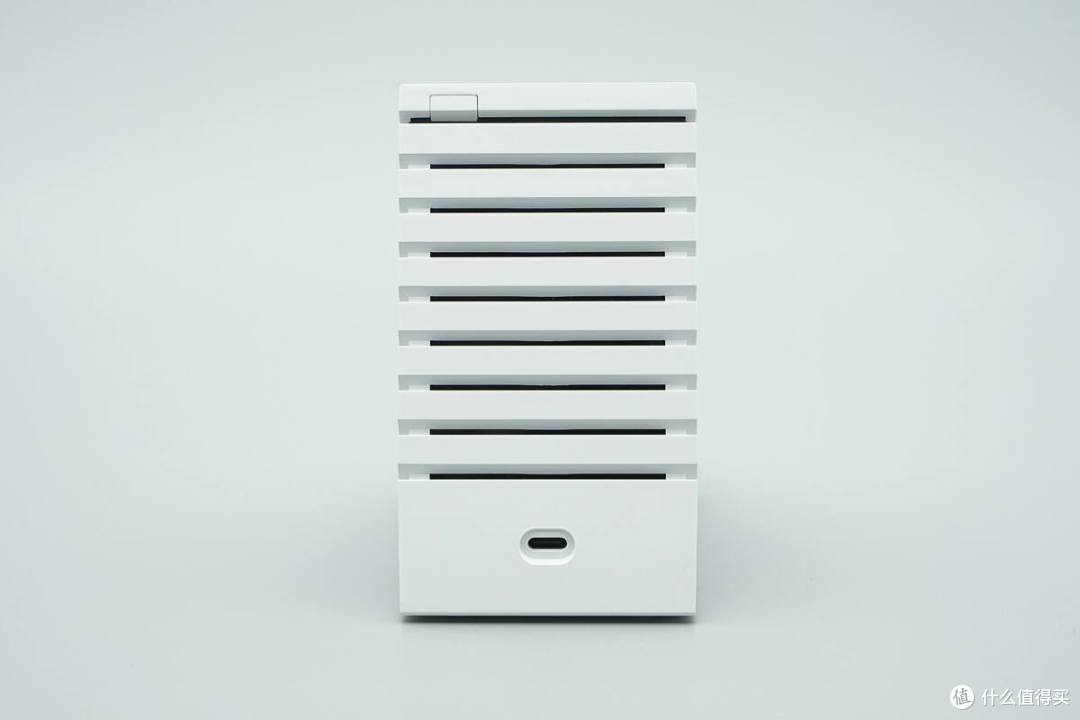

机身背面下方设有USB-C接口，接口边缘做了内凹设计，防止连接线缆松动脱落。此外接口一旁还做了触摸控制功能设计。

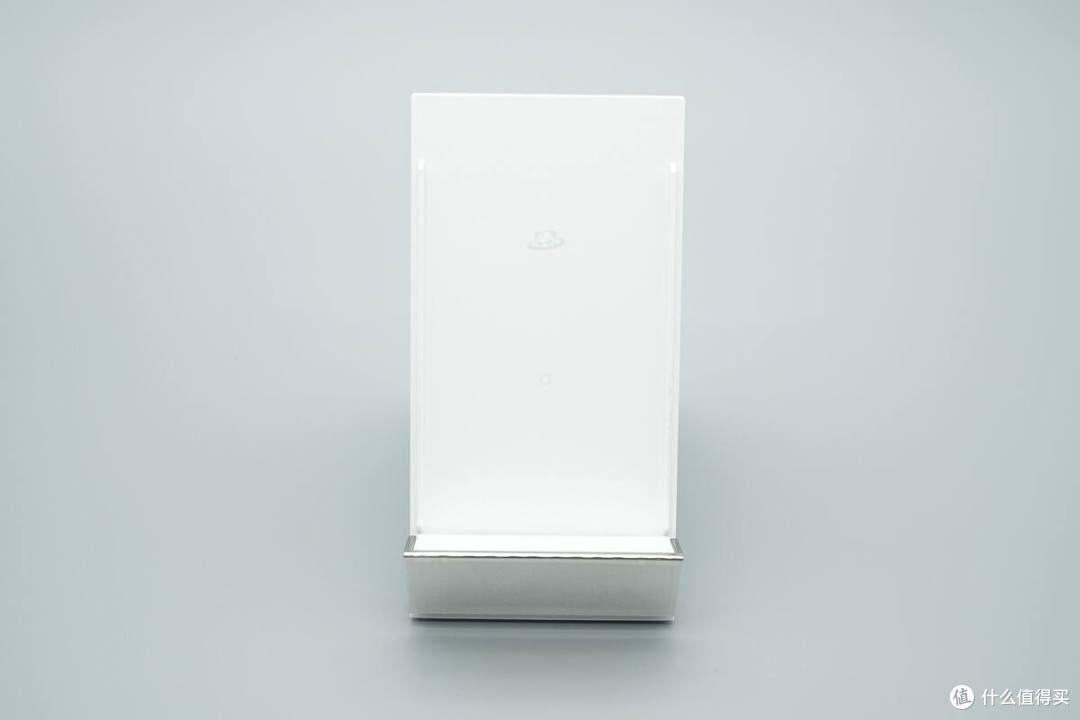

无线充面板倾斜设计，符合人体工学，即是无线充也是手机支架，可让用户获得很好的边充边用使用体验。

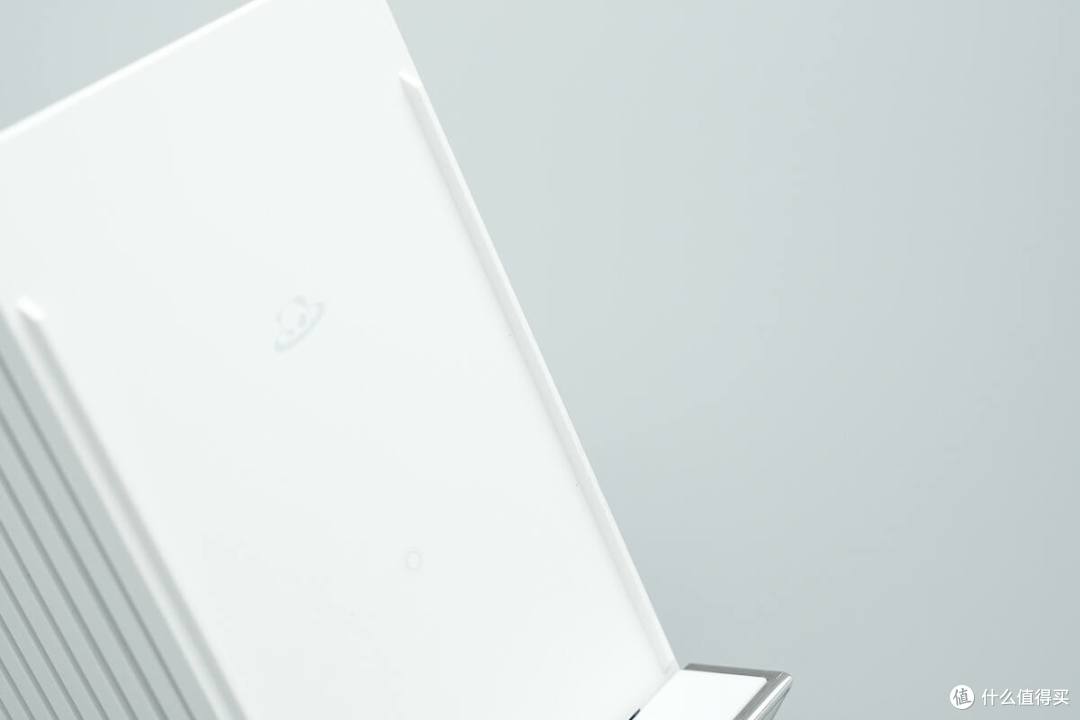

无线充面板上印有PANDAER品牌logo和无线充区域提示标识，内置双线圈，手机横放竖放均可无线充电，满足边充边全屏刷剧等使用场景。

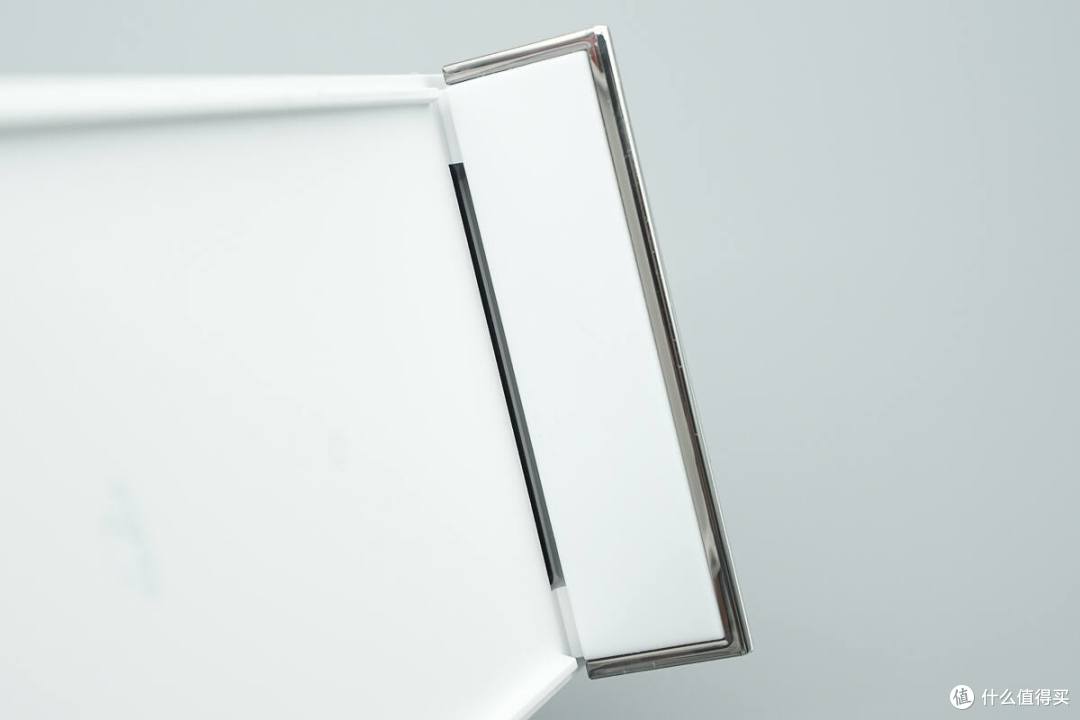

支撑平台上设有散热出风口，外壳做了亮银设计提升精致感。

无线充面板两则设计有凸起小板，手机放上去便会自然形成风道，搭配底部出风口组成立体散热系统。

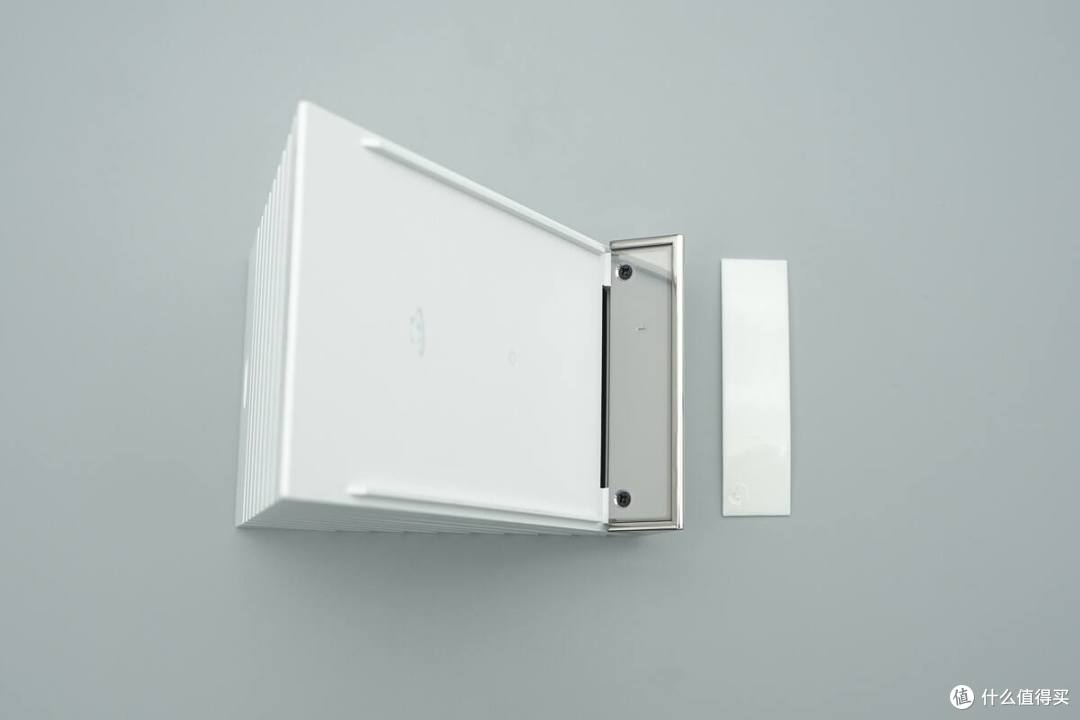

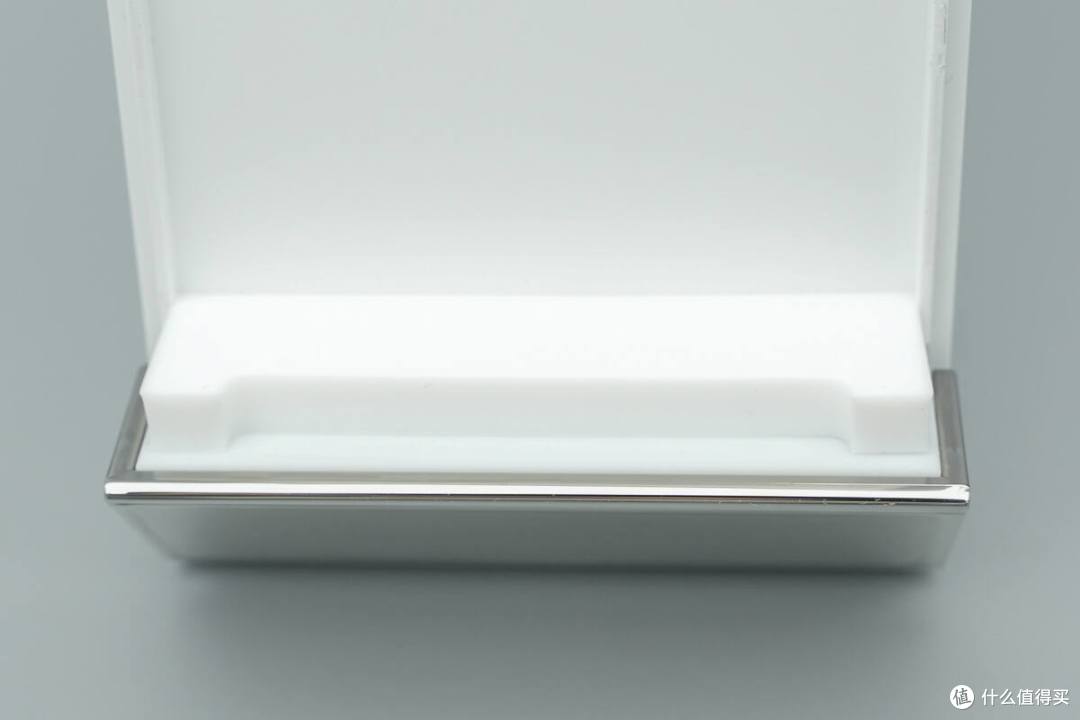

此外产品还可以通过在支撑平台上加装高度调整垫片来适配更多机型，细节考虑到位。

底部前后设有防滑保护垫，中心区域设有格栅进气孔。

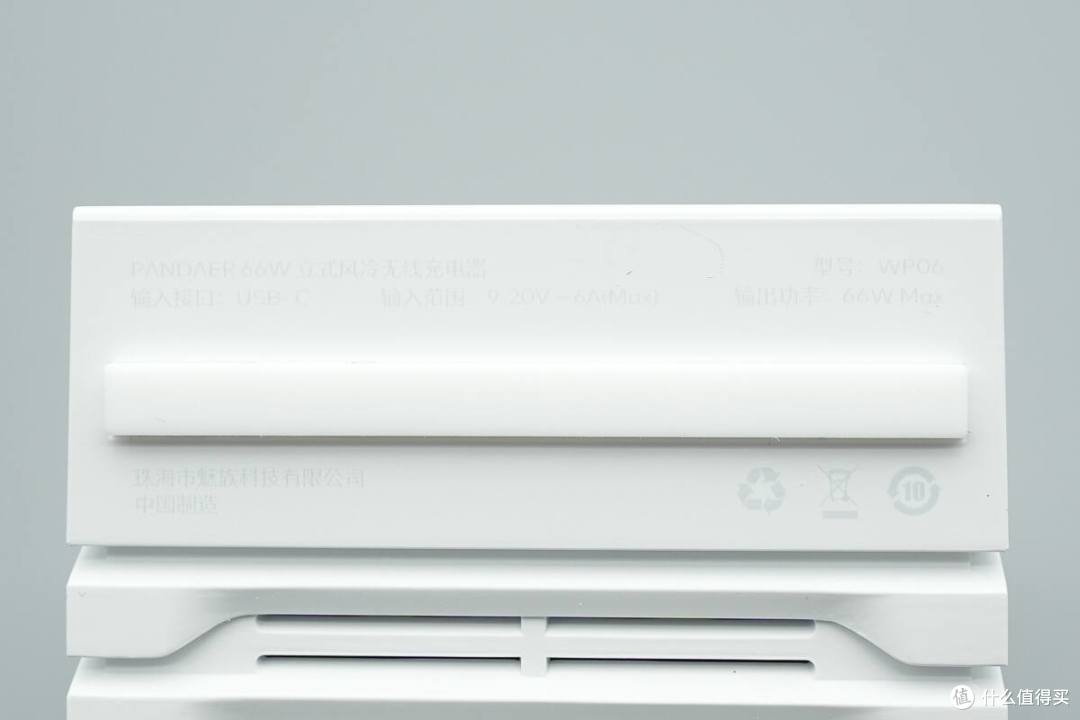

此外外壳上印有产品参数

型号：WP06

输入接口：USB-C

输入范围：9-20V6A（Max）

输出功率：66W Max

制造商：珠海市魅族科技有限公司

产品拿在手上的大小直观感受。

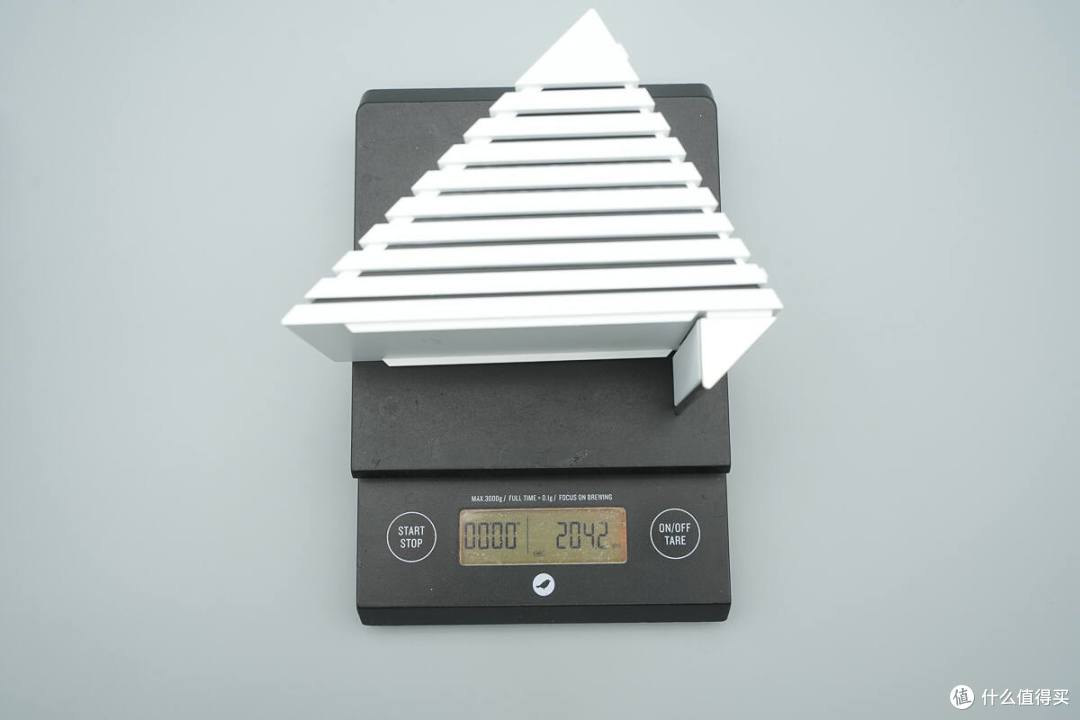

另外测得无线充电器的重量约为204g。

无线充面板内置双线圈，横竖都能进行无线充电。

横置充电场景一览，满足用户边充边用使用体验。

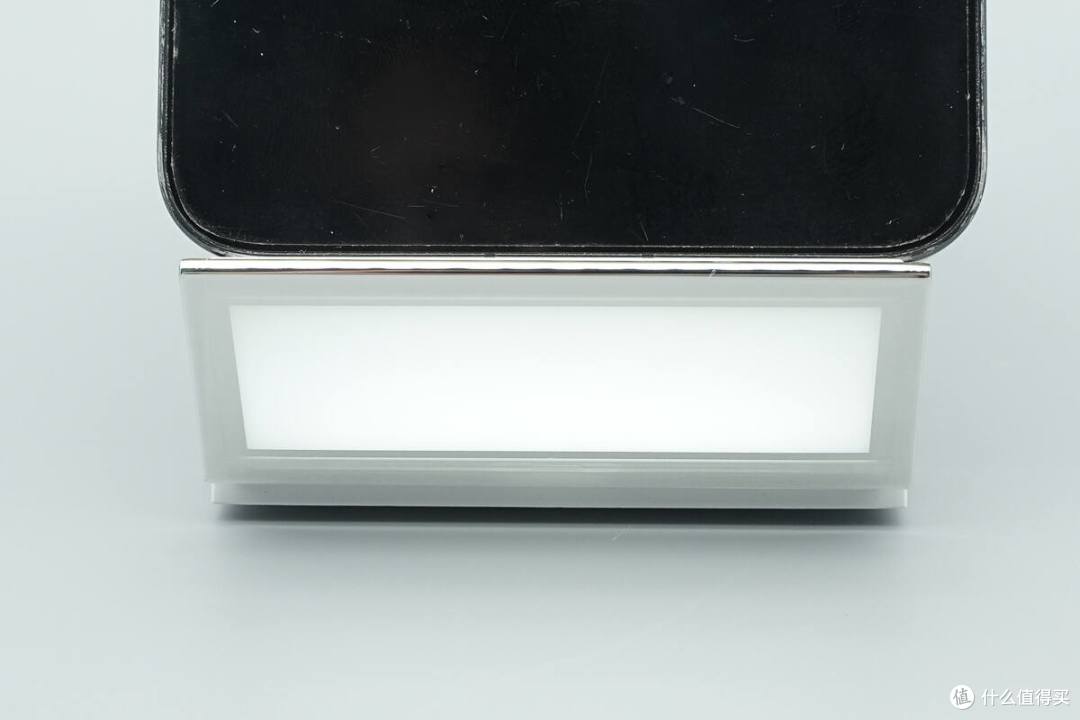

支撑平台前端还设计有氛围指示灯。

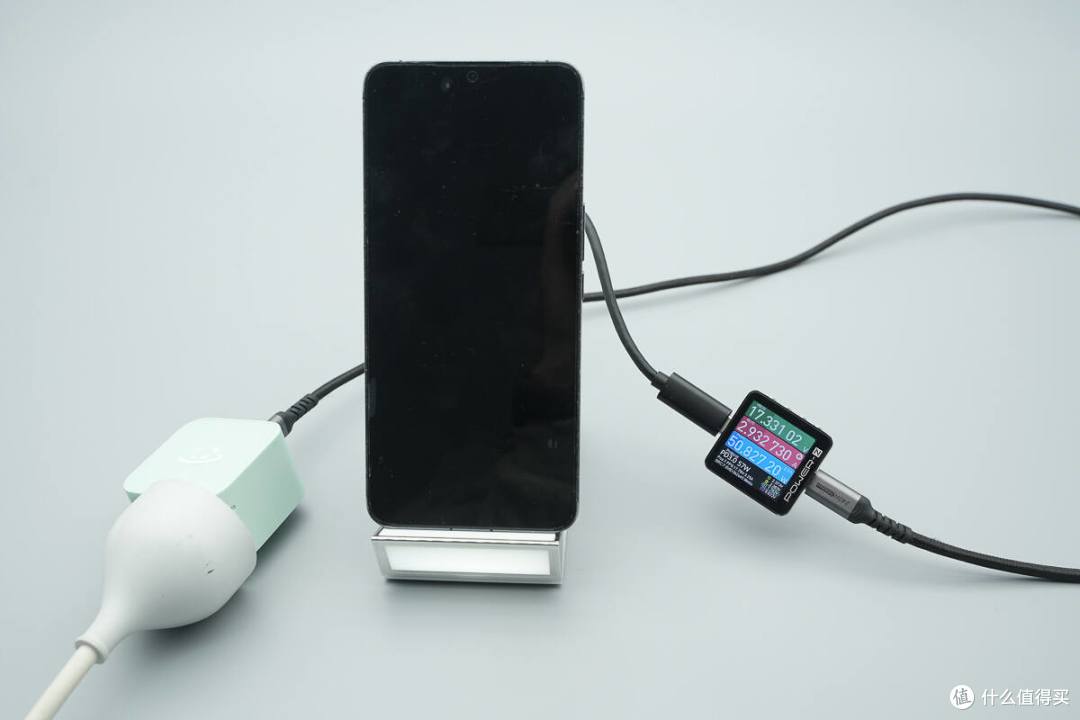

使用魅族PANDAER 80W氮化镓充电器搭配这款66W立式风冷无线充电器给MEIZU 20 Pro充电，测得无线充电的功率约为50.8W。

魅族PANDAER 66W立式风冷无线充电器拆解

将支撑平台上的保护垫撕掉，内部设有隐藏螺丝。

拆掉螺丝取下平台套壳，内部同样也设有固定螺丝，同时还能看到氛围指示灯。

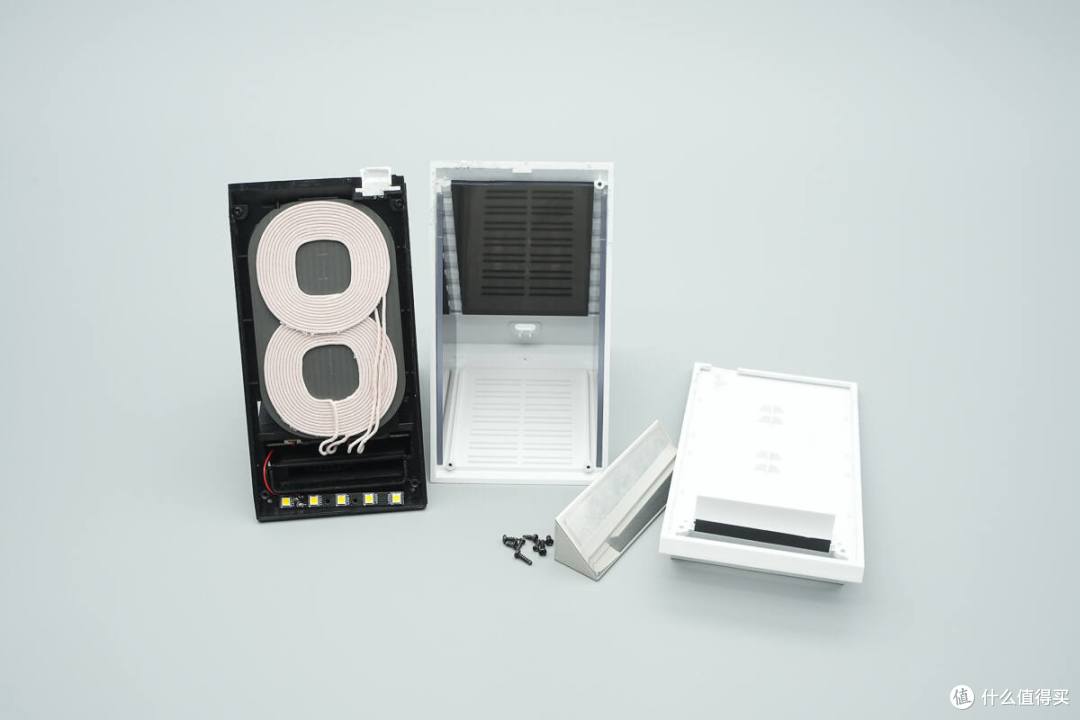

继续拆掉机身底部以及支撑平台两处的螺丝，即可打开无线充面板取出内部模块。

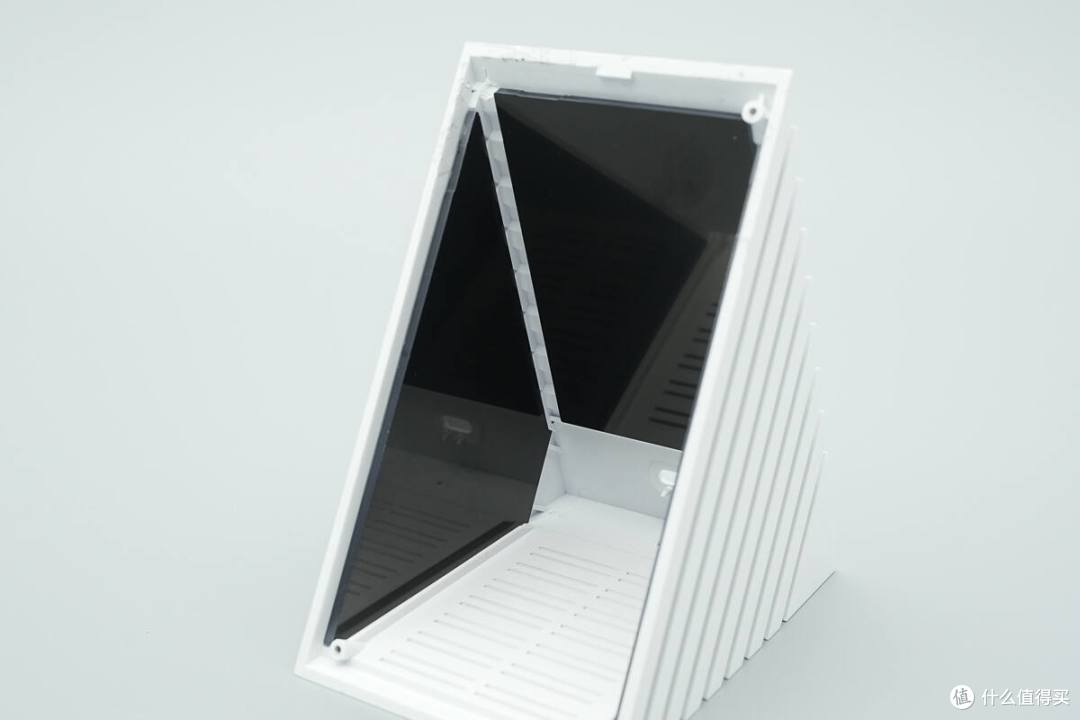

主体外壳内部两侧以及背面均固定有隔板，用于封闭侧身格栅以提升散热出风口的出气量，进而提升散热效果。

无线充内部使用一体式黑色塑料支架用于支撑固定PCBA模块和无线充电线圈。

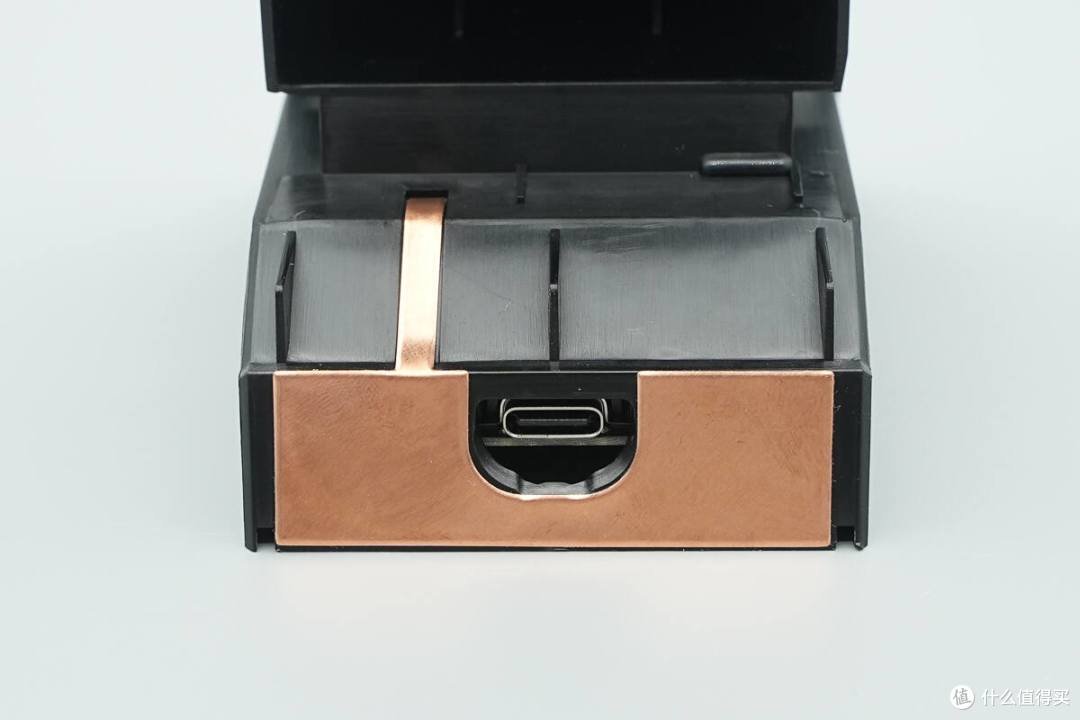

此外在USB-C接口区域还设有一块导热铜片。

支架前端设有无线充电线圈和LED灯板，灯板通过红黑导线连接主板通电。

在线圈和灯板之间设有散热风扇出风口。

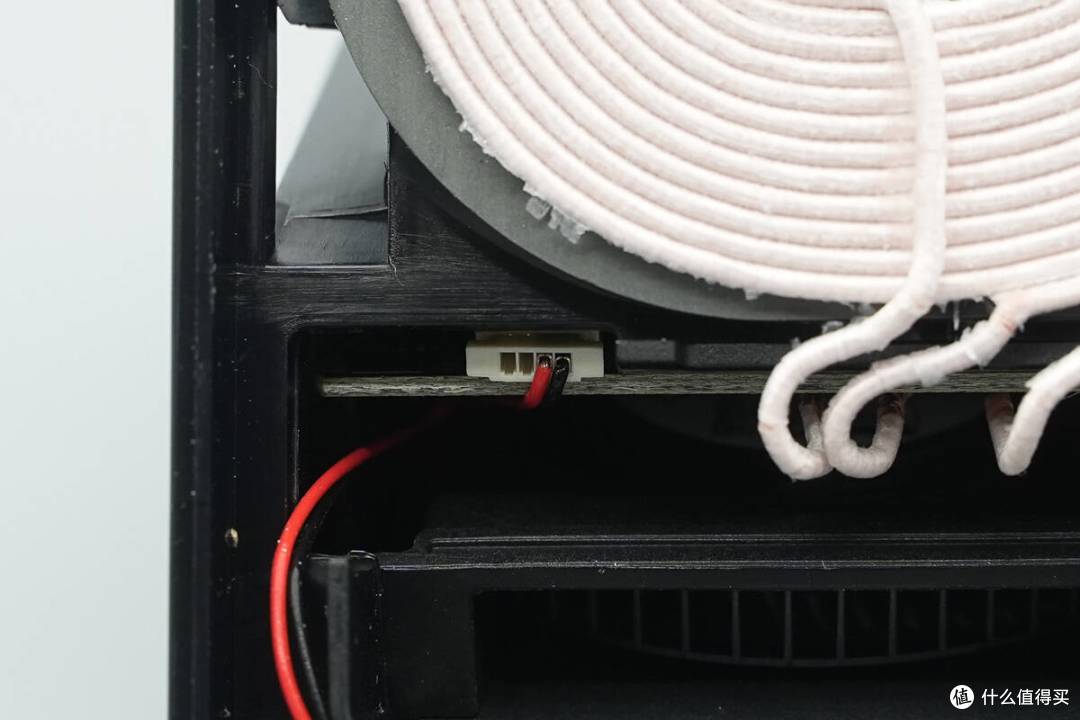

灯板导线端子为插拔式设计，组装方便。

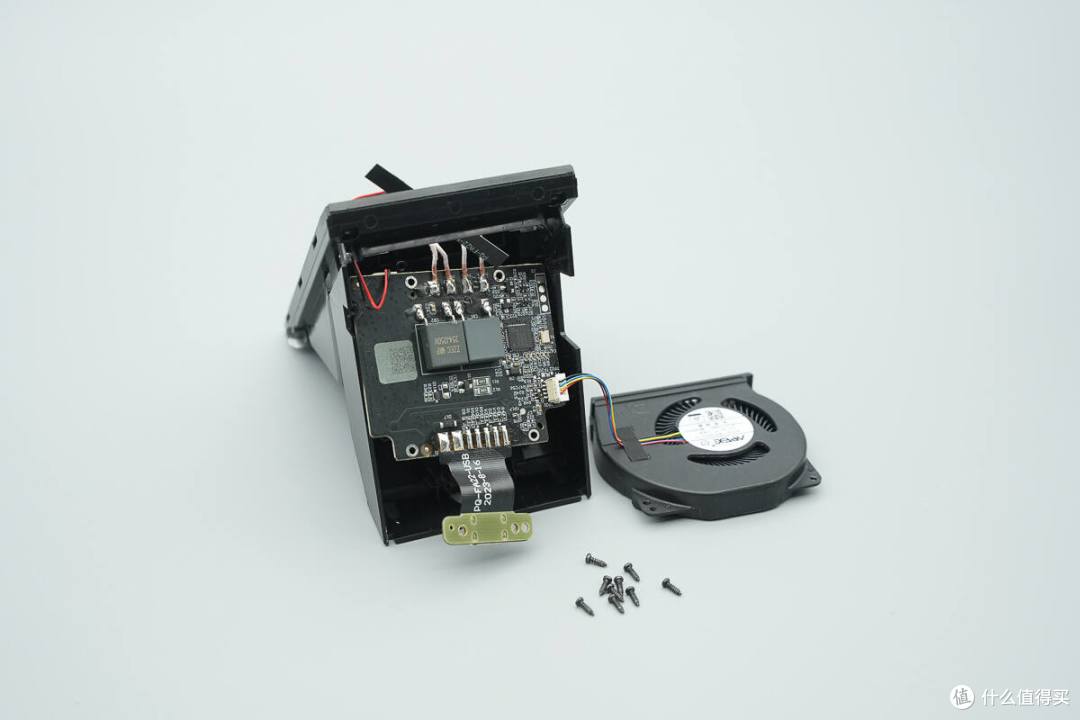

底部固定无线充主板以及散热风扇。

USB-C接口母座使用小板以及螺丝辅助固定。

散热风扇也是使用螺丝固定。

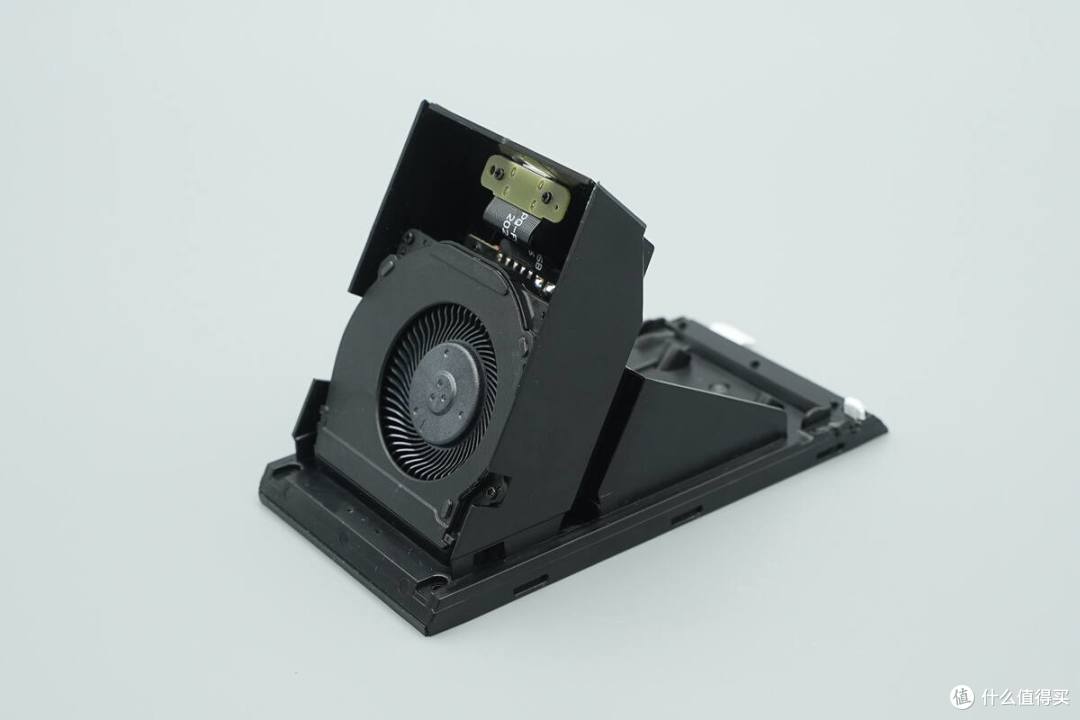

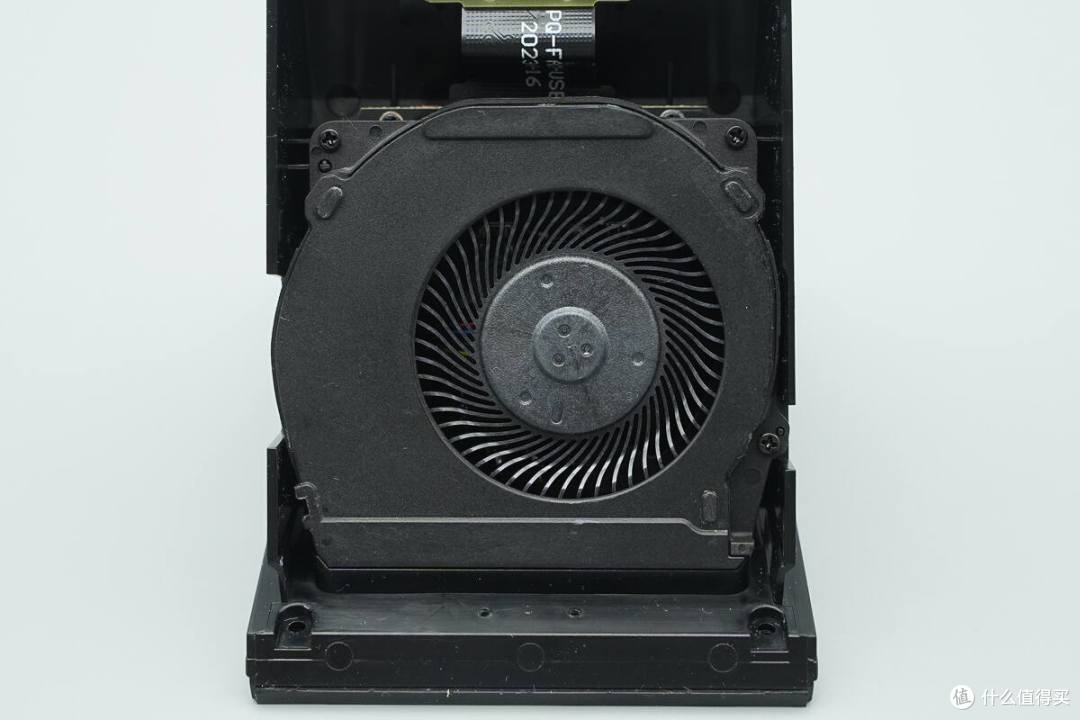

拆掉螺丝取出风扇。

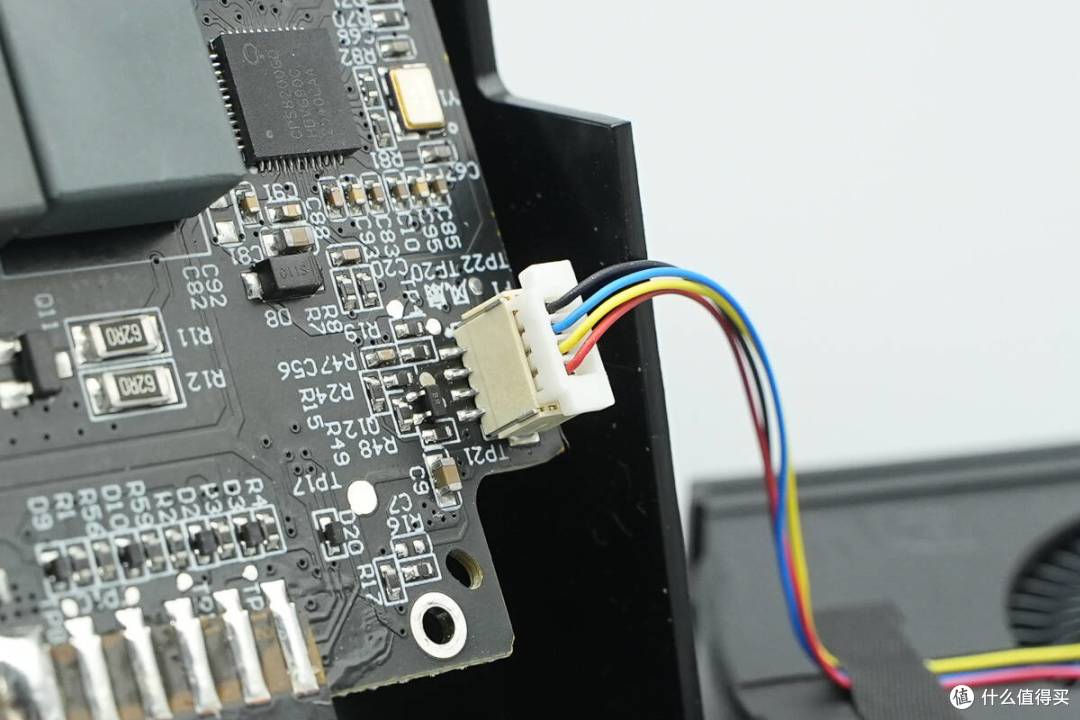

风扇导线与主板也是插拔式连接。

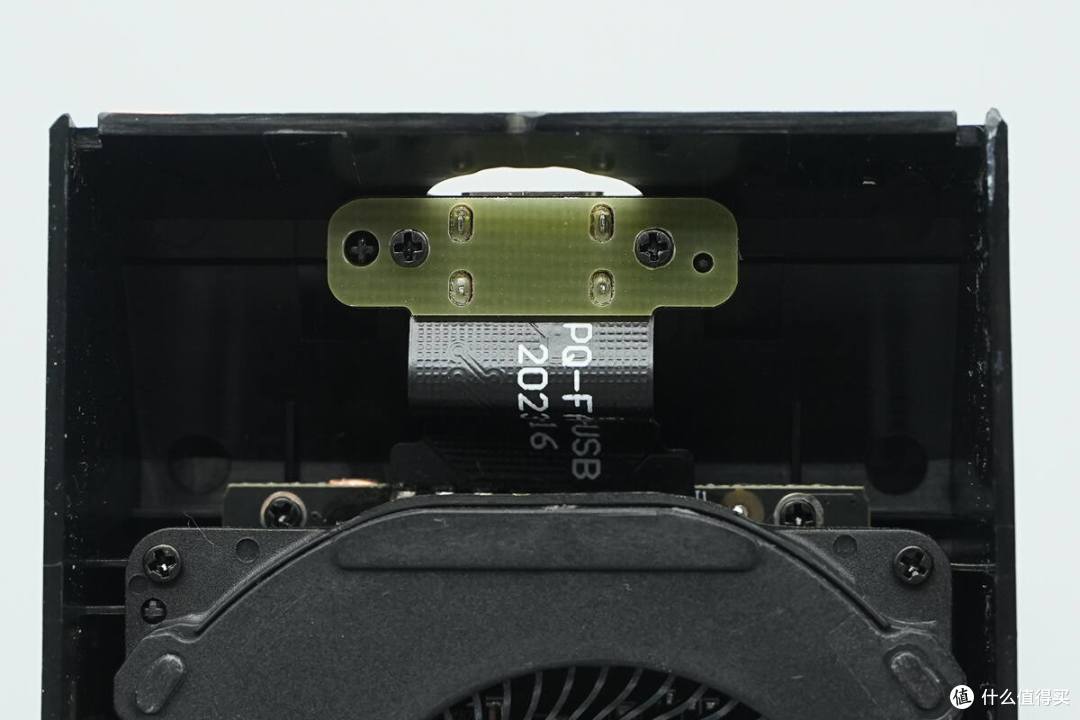

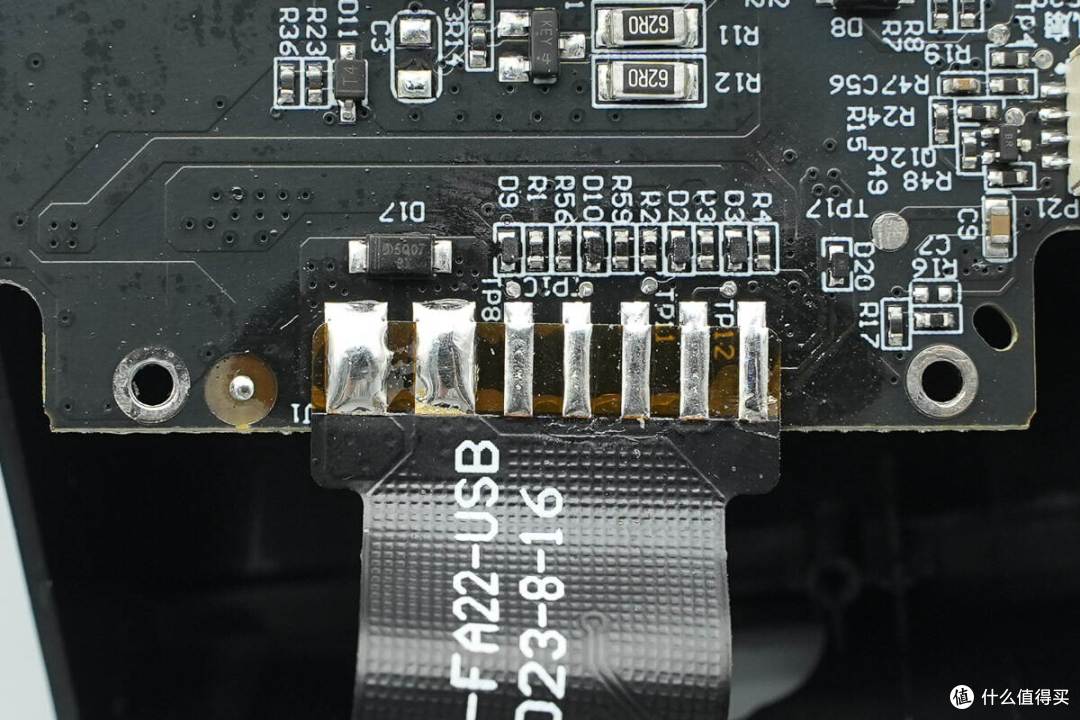

USB-C接口母座通过排线连接PCB主板。

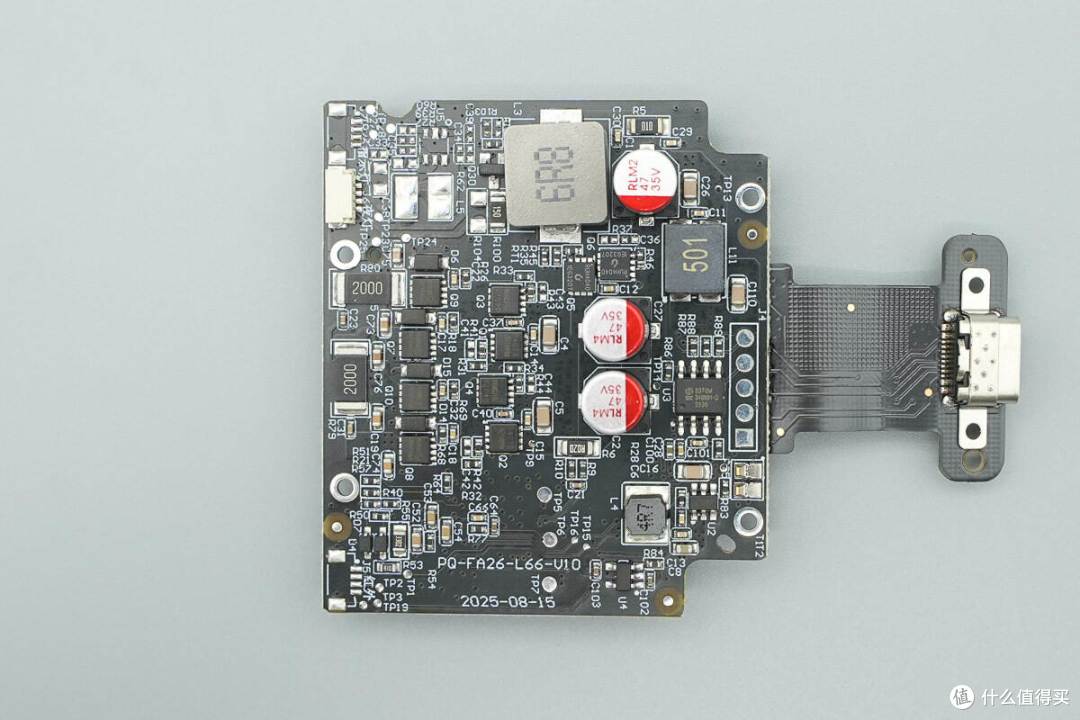

PCB主板正面设有MCU、无线充电功率管、无线充电线圈切换MOS管、同步降压转换器、滤波固态电容等器件。

背面设有无线充电主控芯片、谐振电容等器件。

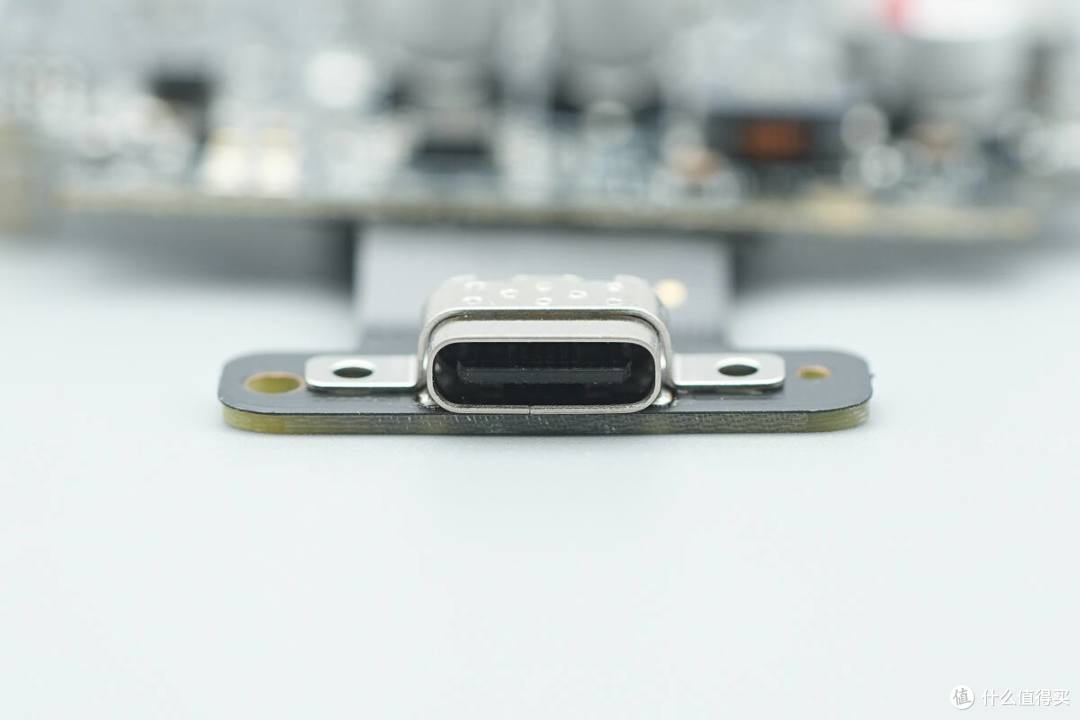

USB-C接口母座特写，外套钢套点焊加固。

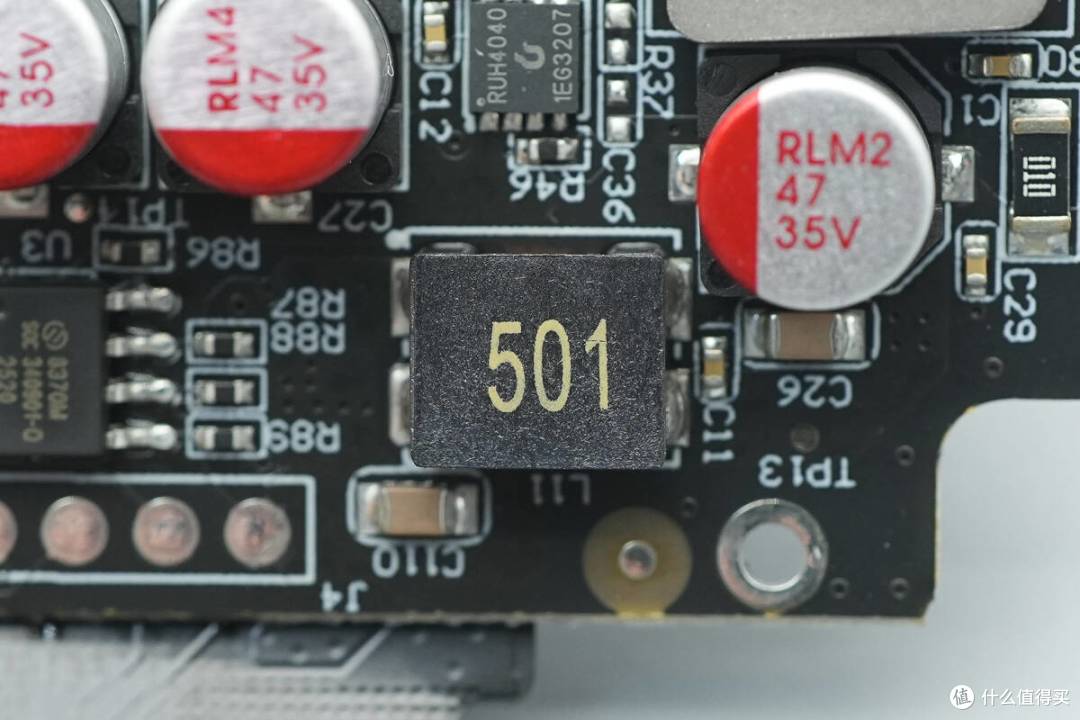

滤波电感特写。

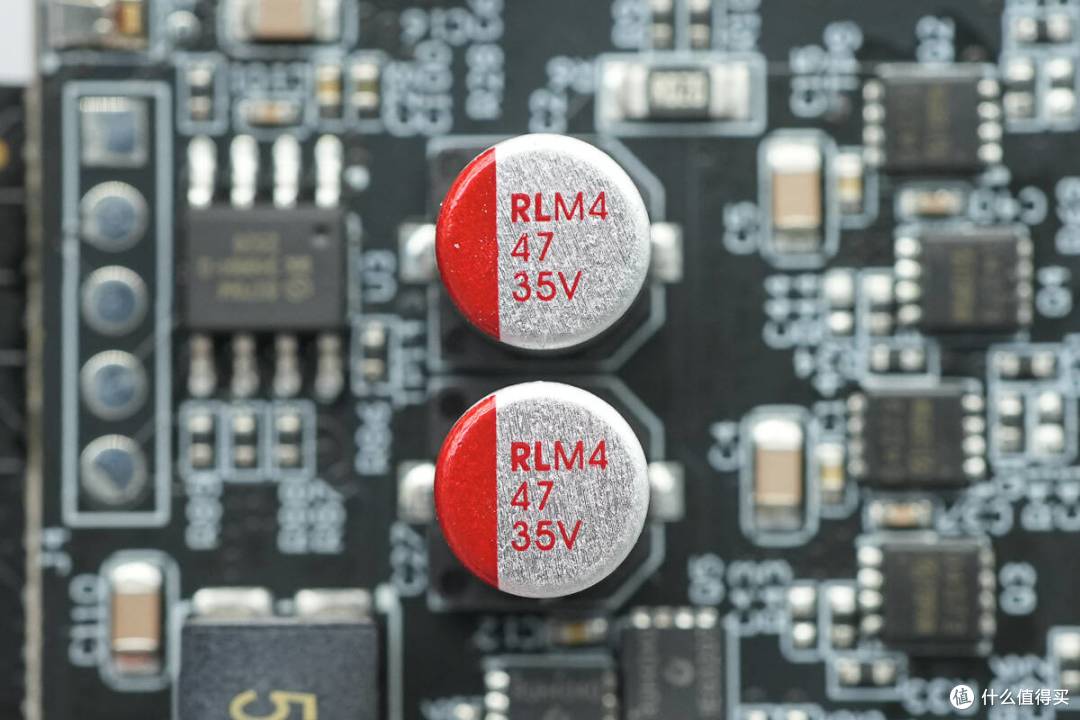

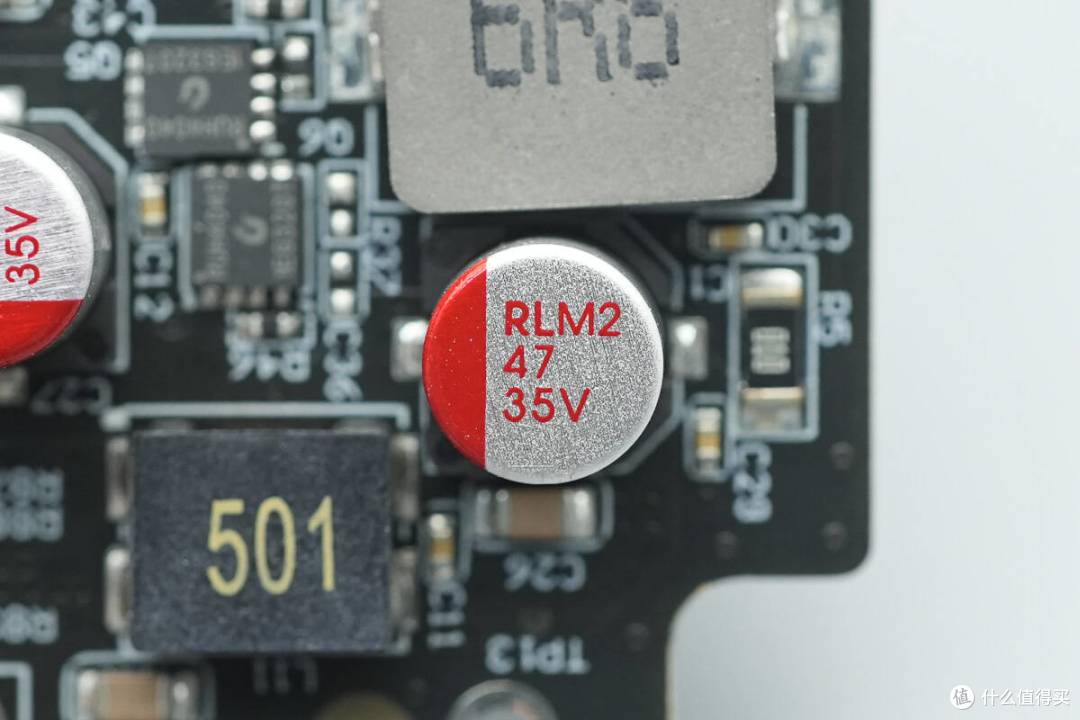

滤波电容规格为35V47μF。

无线充电主控芯片来自易冲半导体，型号CPS8200，是一颗高度集成的无线充电发射芯片，芯片内部集成32位处理器，内置64+2KB MTP，32KB ROM 和 2KB SRAM，其中MTP支持读写保护，支持通过CC和DPDN编程。芯片具有两个I2C接口，具有两个UART接口。集成开关降压转换器，线性稳压器，DC-DC控制器，全桥驱动器和通信模块，多通道12位ADC。

易冲半导体CPS8200支持QC2.0/QC3.0/PD3.1/SCP/AFC快充，内部集成三对半桥驱动器，支持升压或降压转换，支持定频调压充电，只需搭配对应的MOS管即可实现完整的Qi2无线充电器成品。芯片支持24V供电电压，功率级支持45V供电电压，芯片集成过电压，过电流和过热保护功能。

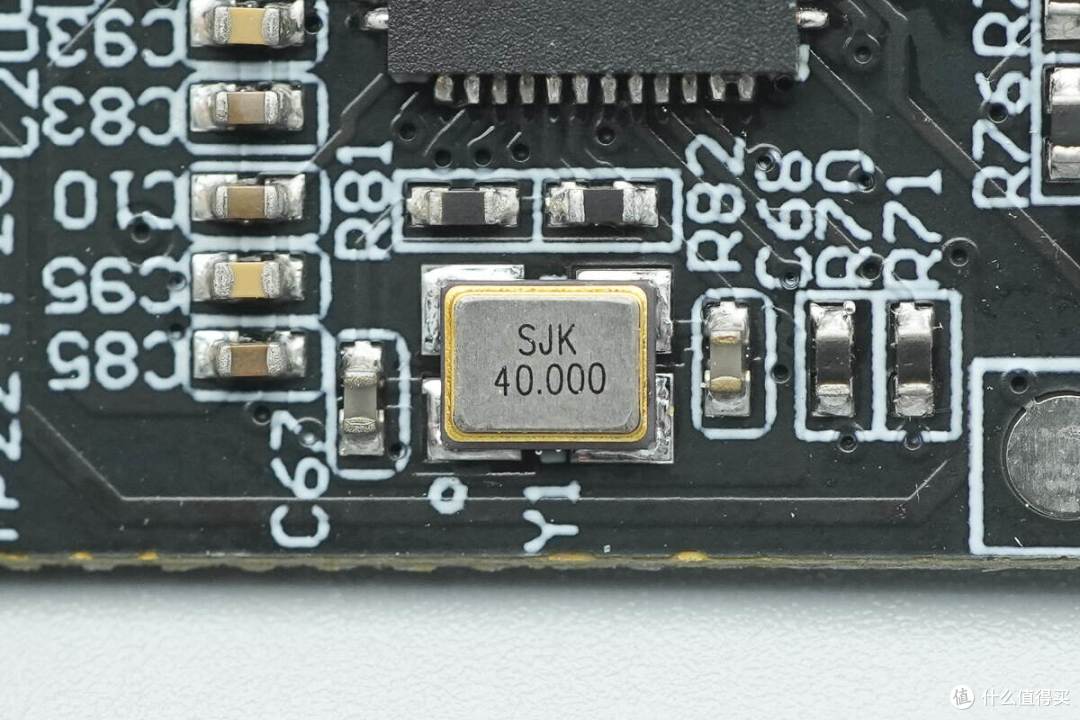

外置40.000MHz时钟晶振特写。

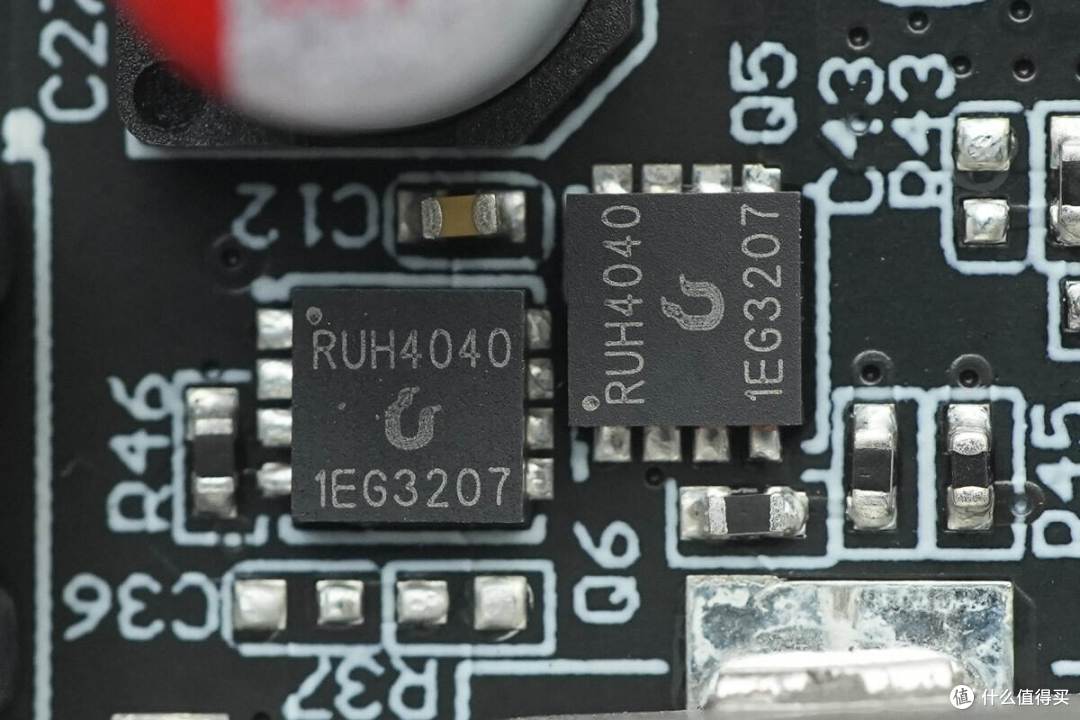

同步升压开关管来自锐骏，型号RUH4040，NMOS，耐压40V，导阻8mΩ，采用PDFN3333封装。

6.8μH升压电感特写。

两颗滤波固态电容规格也是35V47μF。

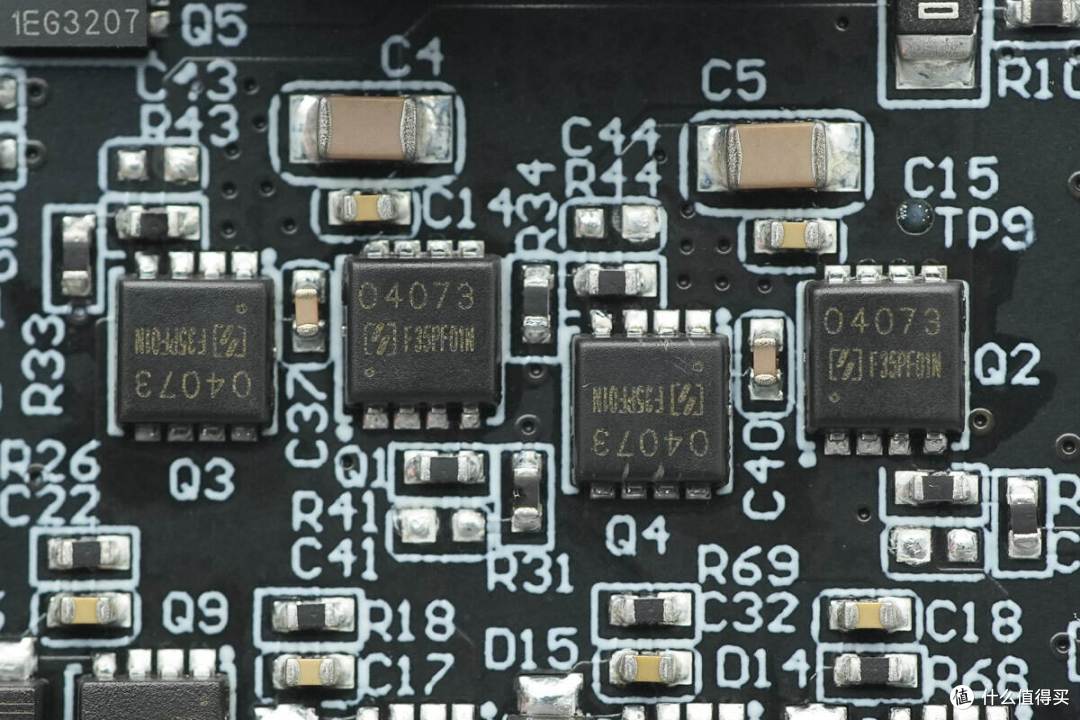

四颗无线充电功率管来自东微半导体，丝印F35PF01N。

用于无线充电线圈切换的MOS管也是来自东微。

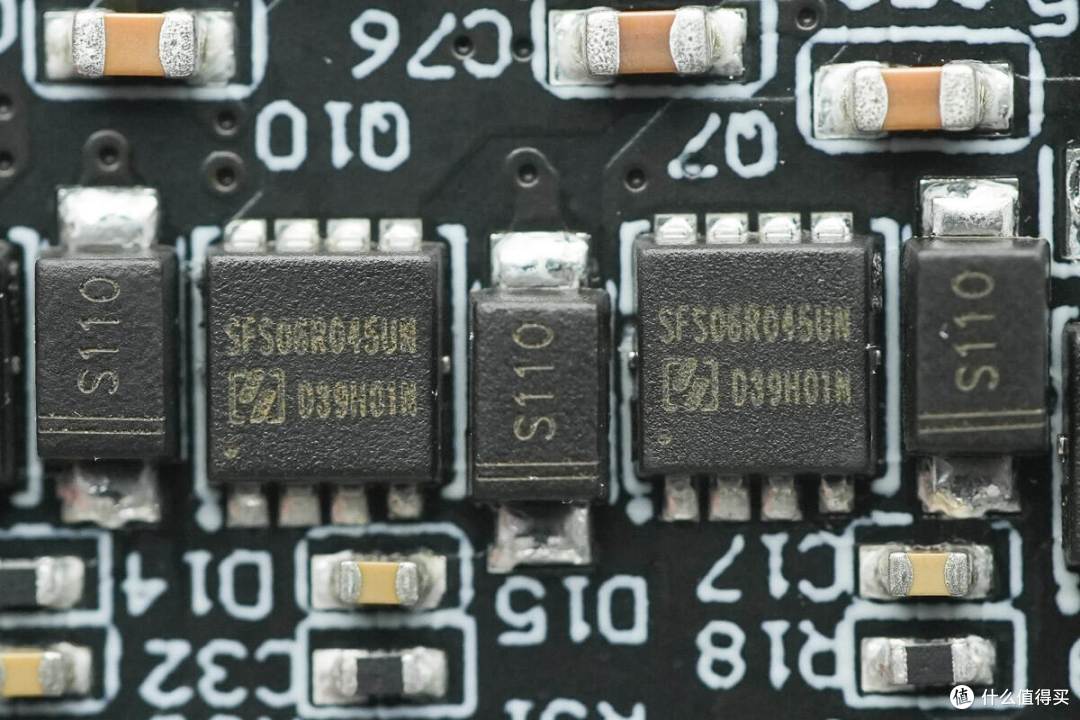

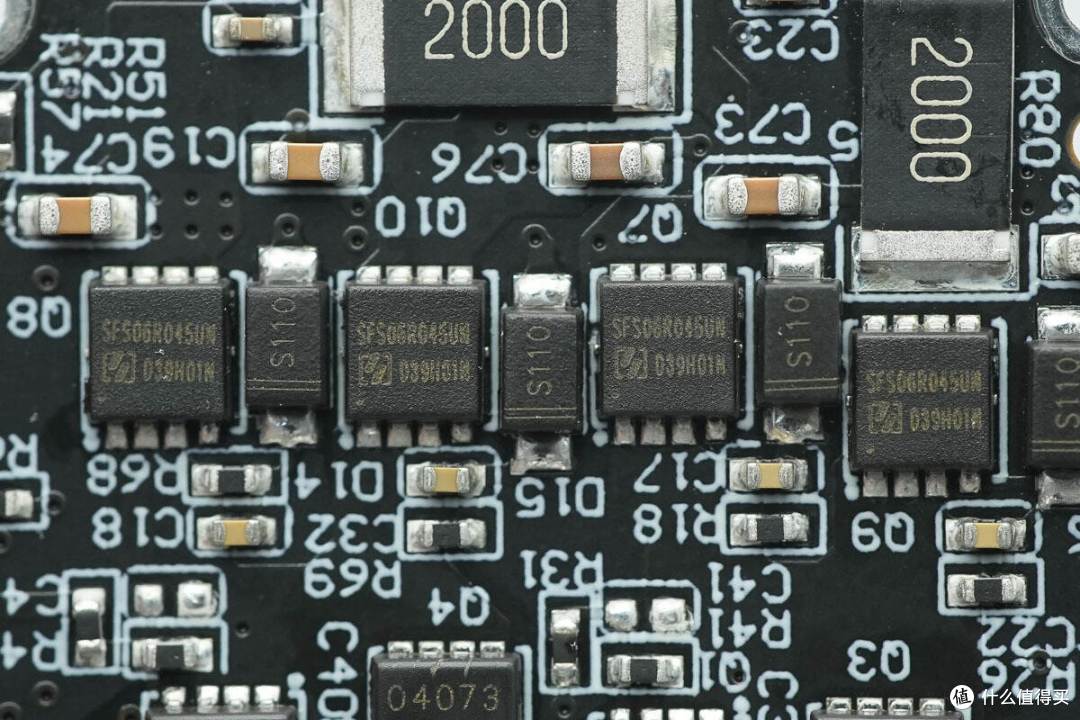

四颗MOS管型号均为SFS06R045UNF，NMOS管，耐压60V，导阻4.5mΩ，采用PDFN3.3*3.3封装。

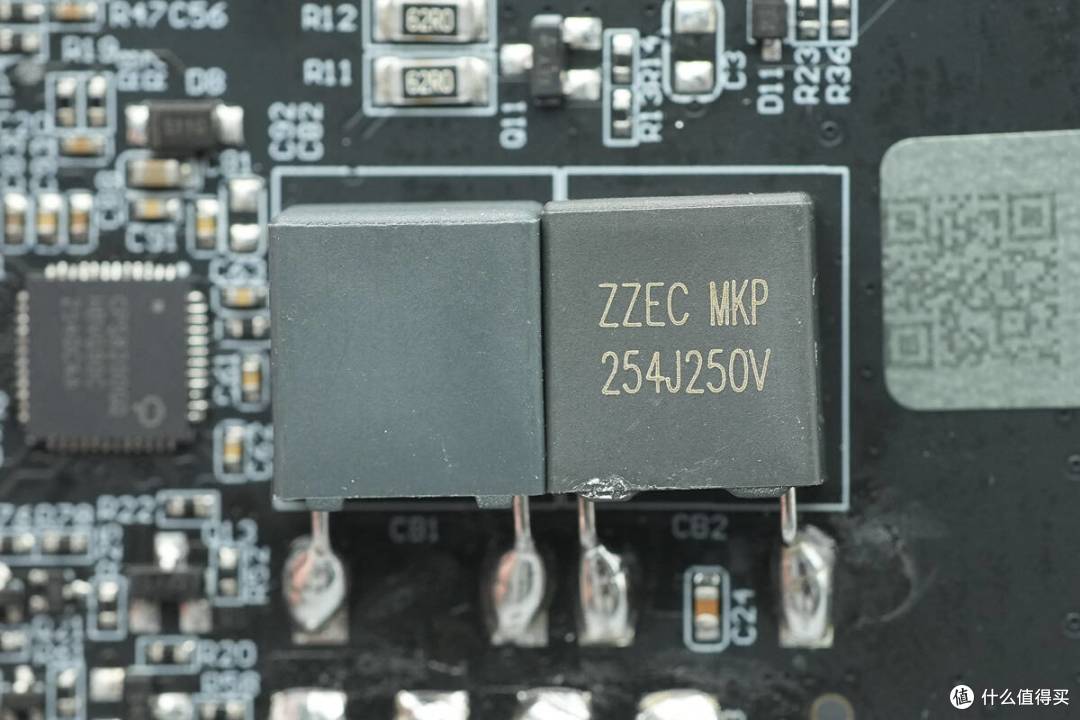

两颗谐振电容来自科雅，为ZZEC系列无线充专用电容，规格均为0.25μF250V。

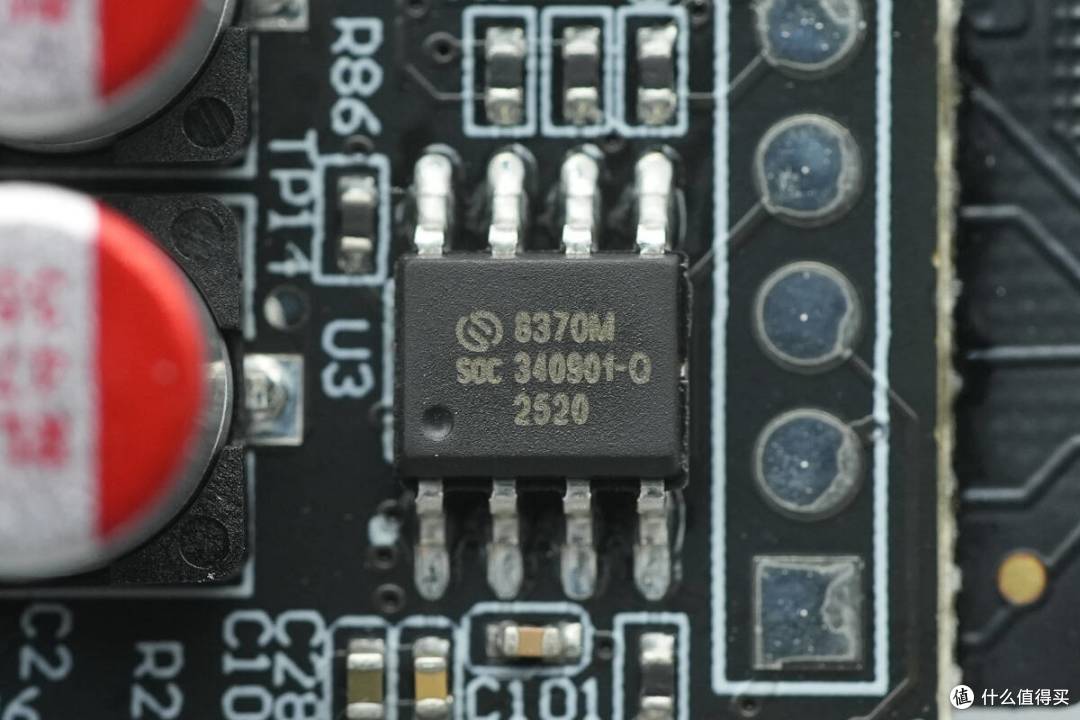

MCU来自SinOne赛元微，型号SC8370，这是一颗增强型的超高速1T 8051内核工业级集成触控按键功能的Flash微控制器，指令系统完全兼容传统8051产品系列。非常适合应用于大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

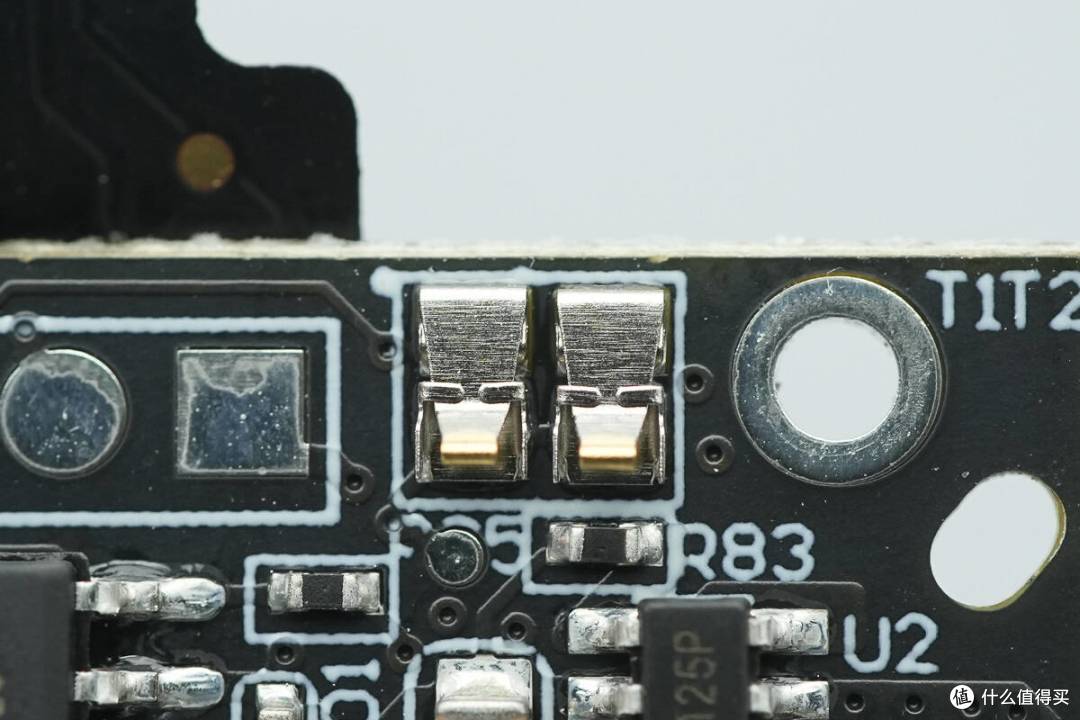

触控触点特写。

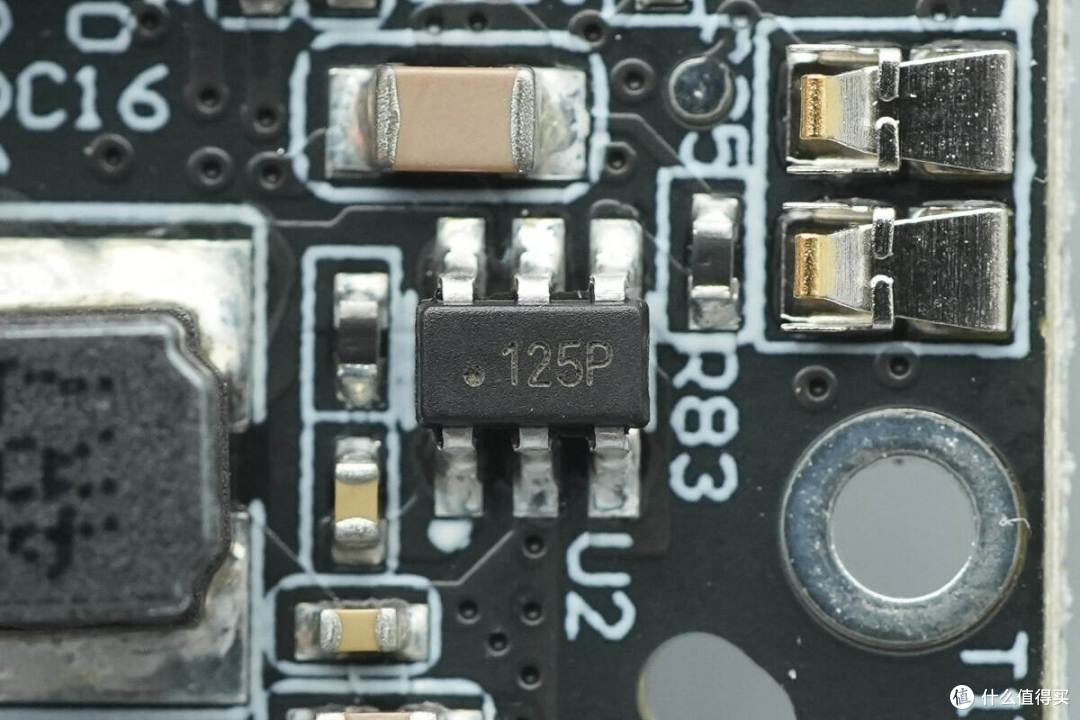

用于降压为风扇供电的同步降压转换器，丝印125P，采用SOT23-6封装。

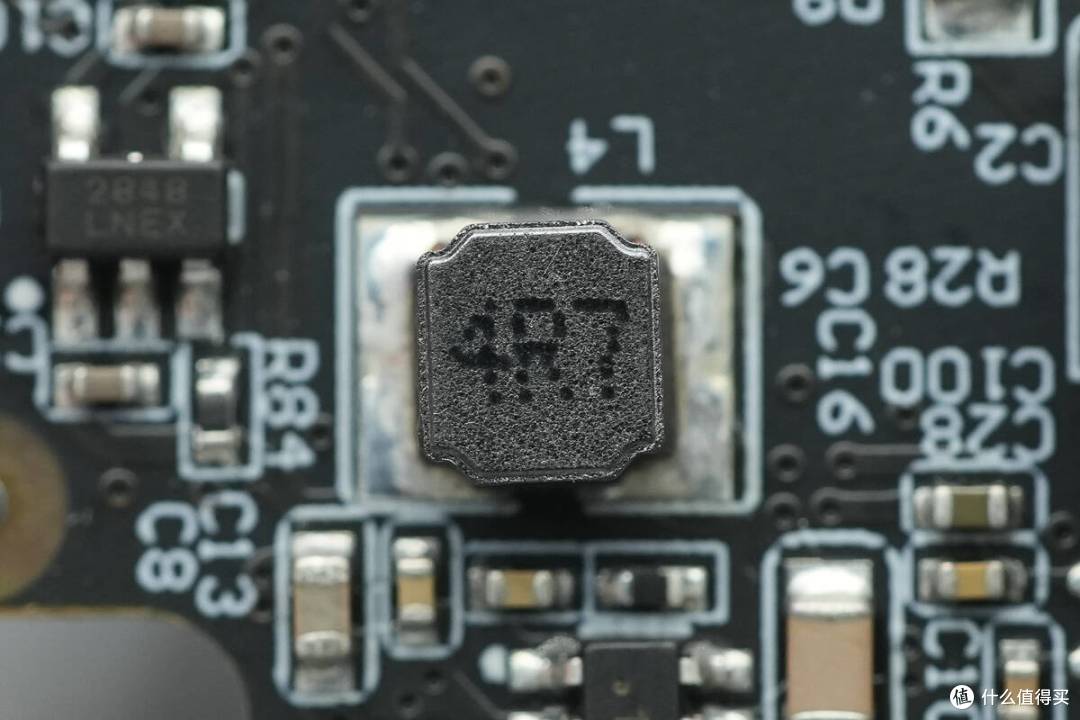

搭配的4.7μH降压电感特写。

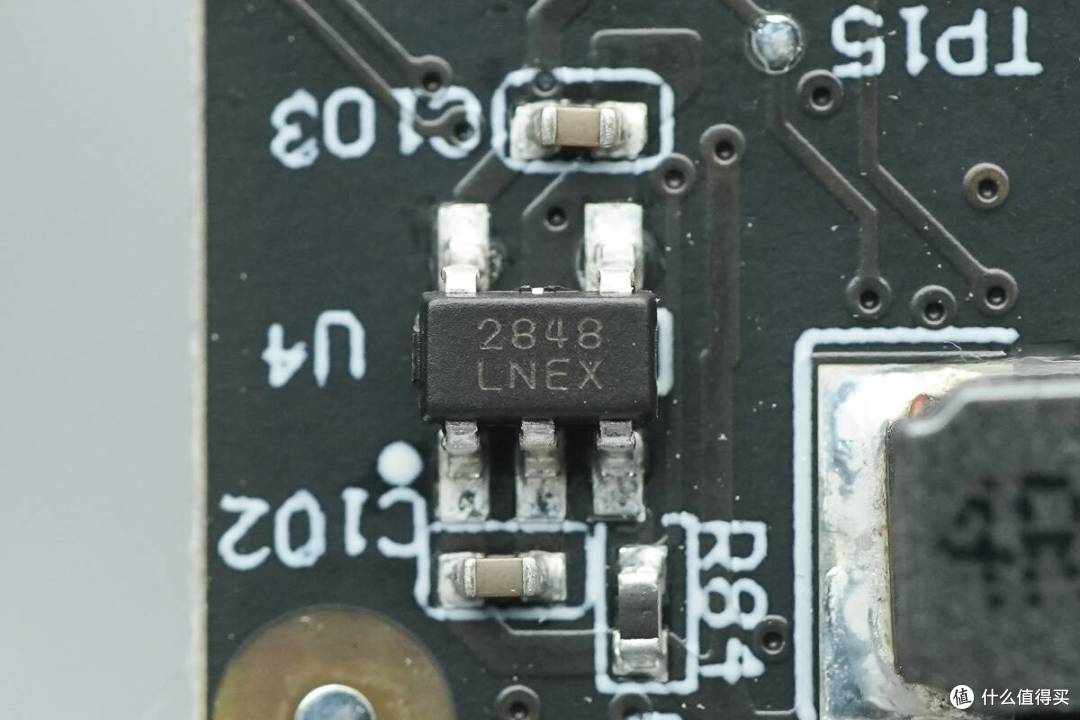

一颗丝印2848芯片特写。

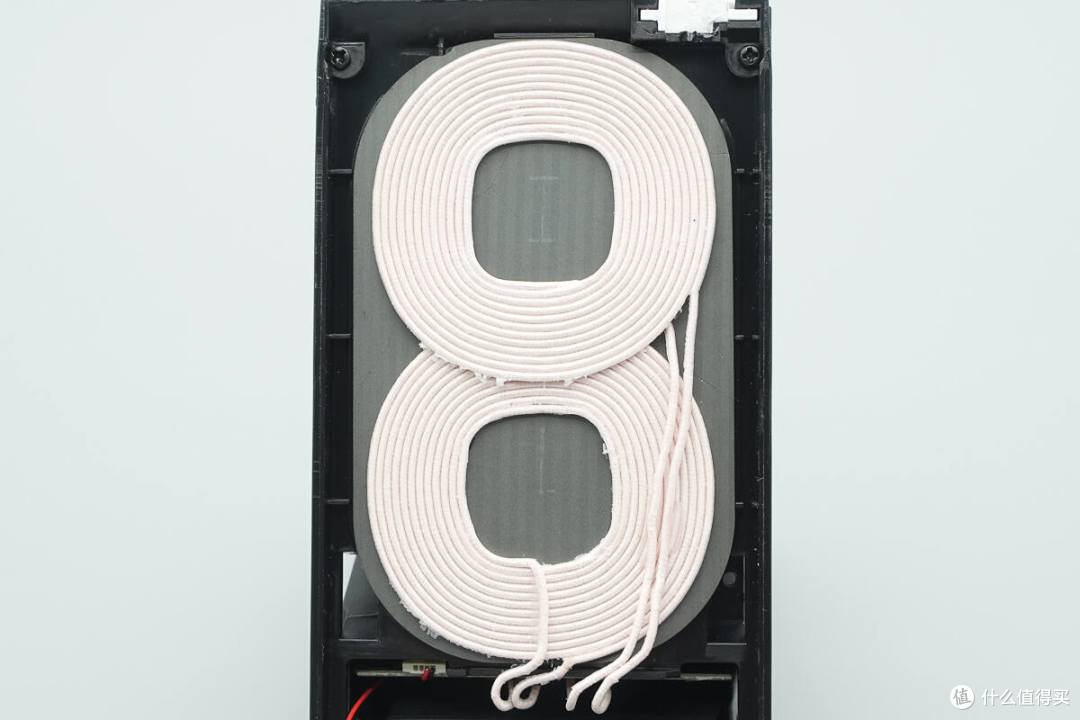

无线充电双线圈特写。

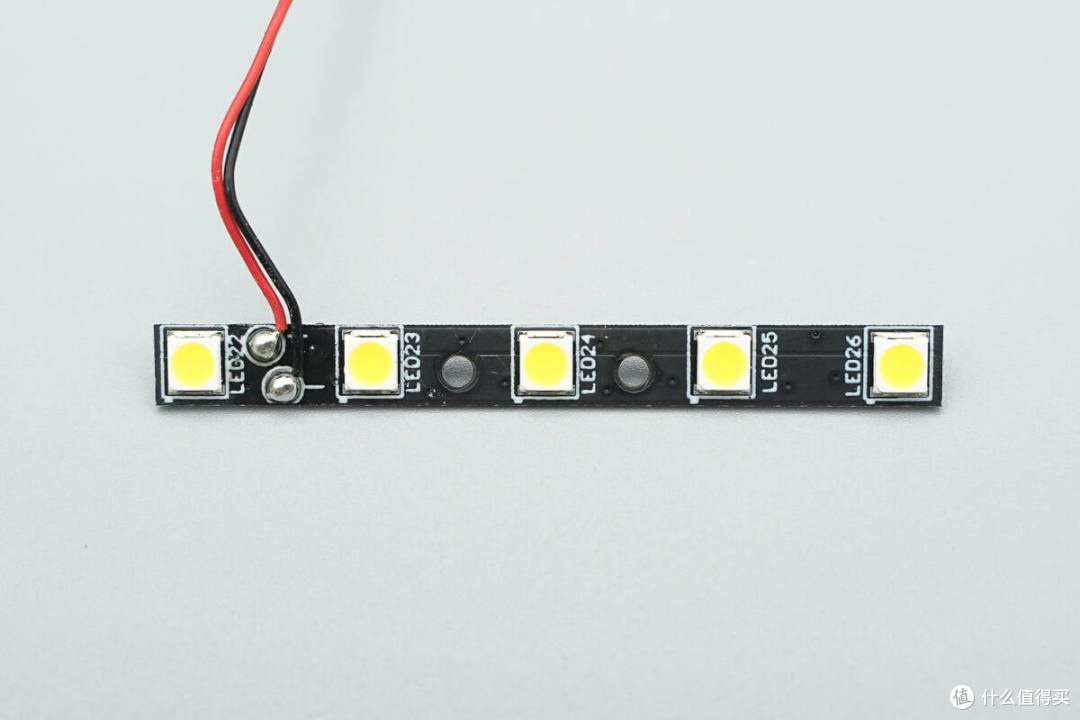

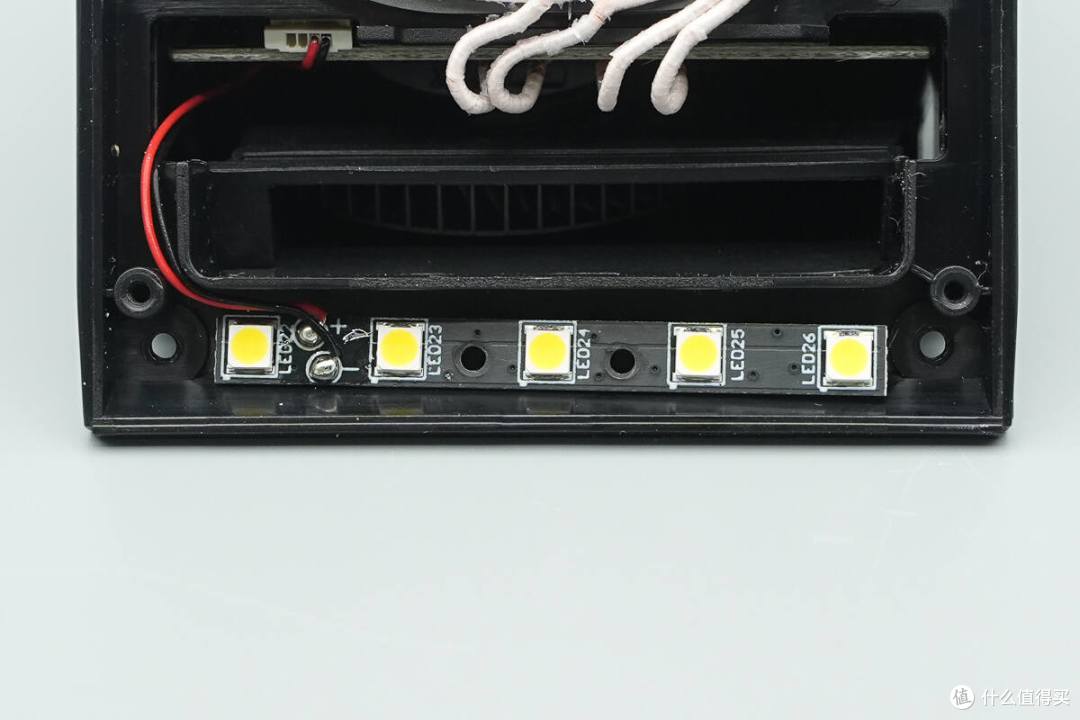

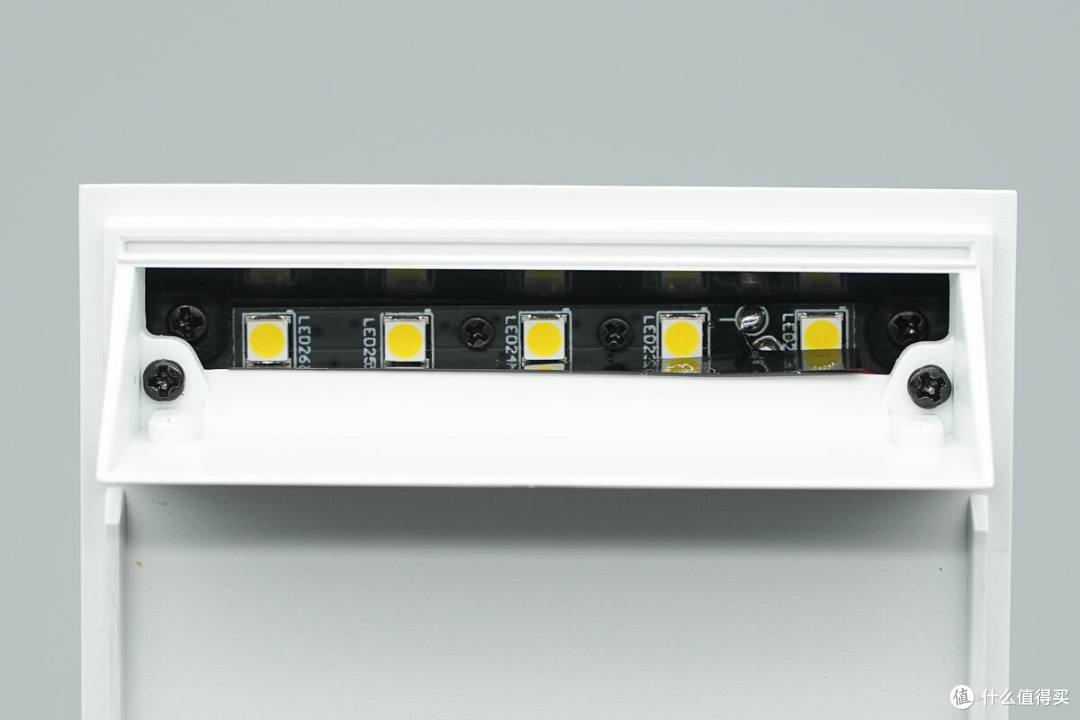

LED灯板特写。

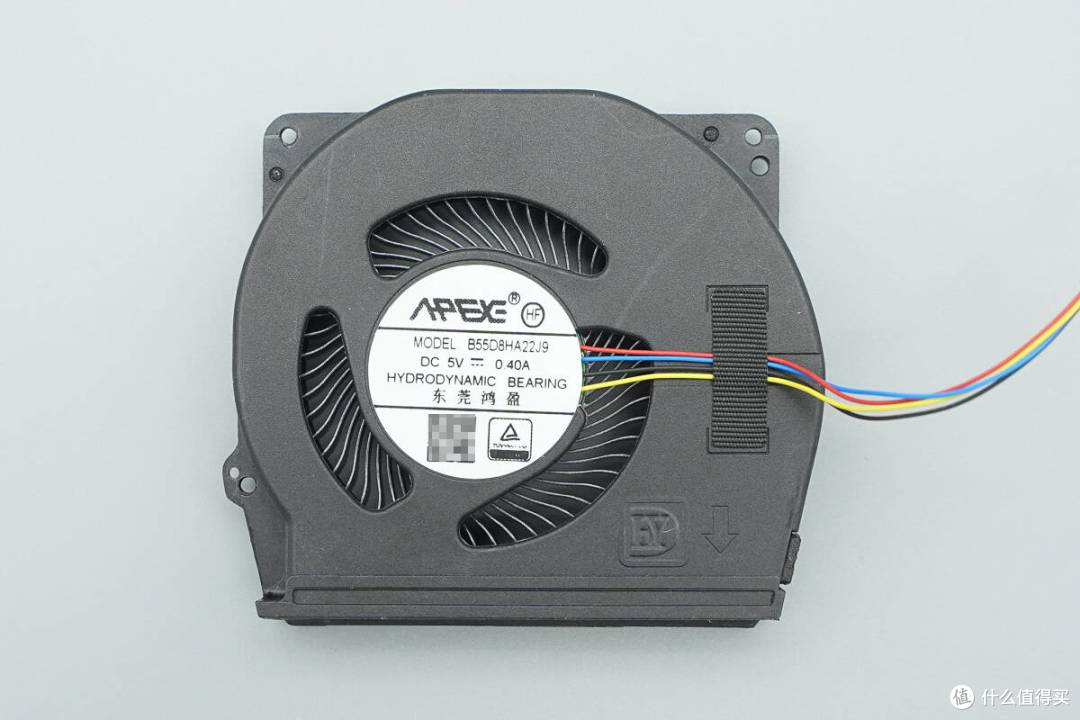

风扇来自东莞鸿盈，型号B55D8HA22J9，额定输入5V0.4A。

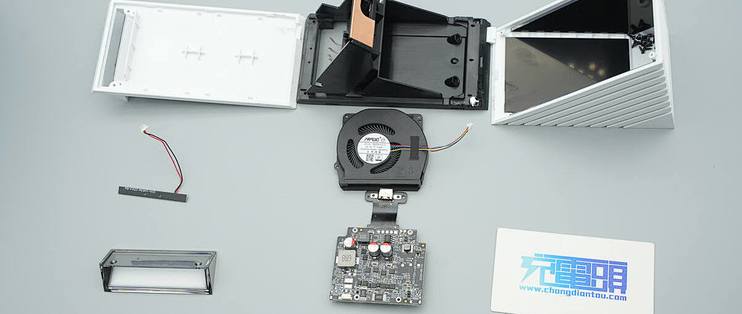

全部拆解一览，来张全家福。

充电头网拆解总结

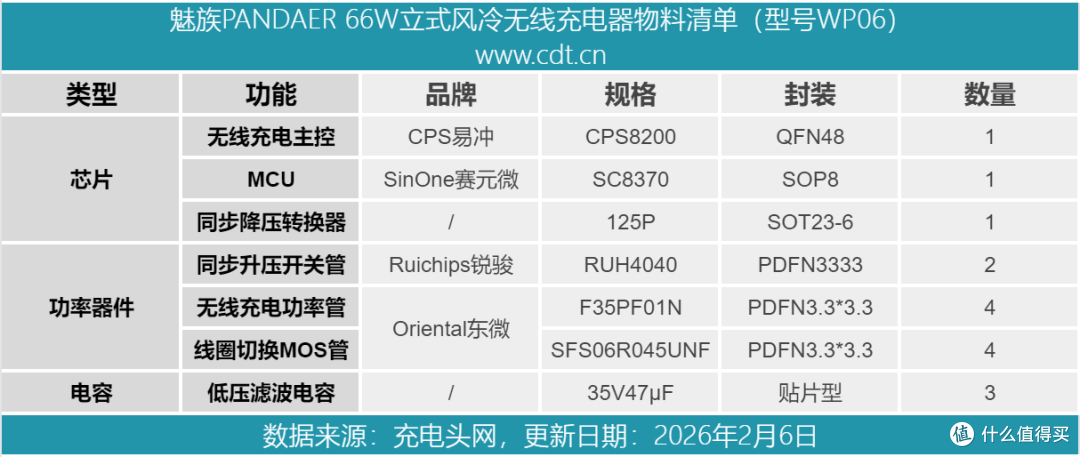

最后附上魅族PANDAER 66W立式风冷无线充电器核心器件清单，方便大家查阅。

魅族PANDAER 66W立式风冷无线充电器内置双线圈设计，无论是竖放刷短视频还是横放追剧都能稳定充电，65°仰角机身让边充边玩变得格外顺手。

产品附赠的高度调整垫片是个贴心细节，即便手机壳较厚或机型尺寸特殊，也能确保充电线圈精准对位，兼容更多品牌设备。支撑平台前端的氛围灯在充电时柔和亮起，工作状态一目了然。

充电头网通过拆解了解到，产品基于易冲CPS8200无线充方案进行设计，搭配使用锐骏MOS管进行输入升压，无线充电功率管和线圈切换MOS管来自东微半导体。产品内置散热风扇，配合散热出风口组成立体散热系统，USB-C接口区域还设有导热铜片，散热措施做足，保证大功率无线充电时的使用体验。
