前言

近期，华为推出了一款通过2026新国标认证的全新的100W自带线全能充移动电源。

相关阅读：华为自带线移动电源评测：新国标认证加持、支持查找功能

这款产品集轻薄机身、12000mAh大容量、100W超级快充与自带液态硅胶线于一身，是出差旅行的绝配。

据了解，该产品支持华为HUAWEI HiPair，配合华为智慧生活App，能在实现离线查找定位，同时还能在手机上实时查看电量与温度，日常使用更安心。

在快充兼容性方面，该产品支持UFCS、SCP、FCP、PD3.0等快充协议，最高支持100W快充输出，满足多品牌设备的快充需求。

同时，其内部采用了旗舰手机同款的高品质陶瓷绝缘隔膜电芯，并搭载13重安全防护与毫秒级智能温控，保障用户日常使用安全。

下面，充电头网就为大家带来这款全能充移动电源的详细拆解，看看其内部用料与做工究竟如何。

产品外观

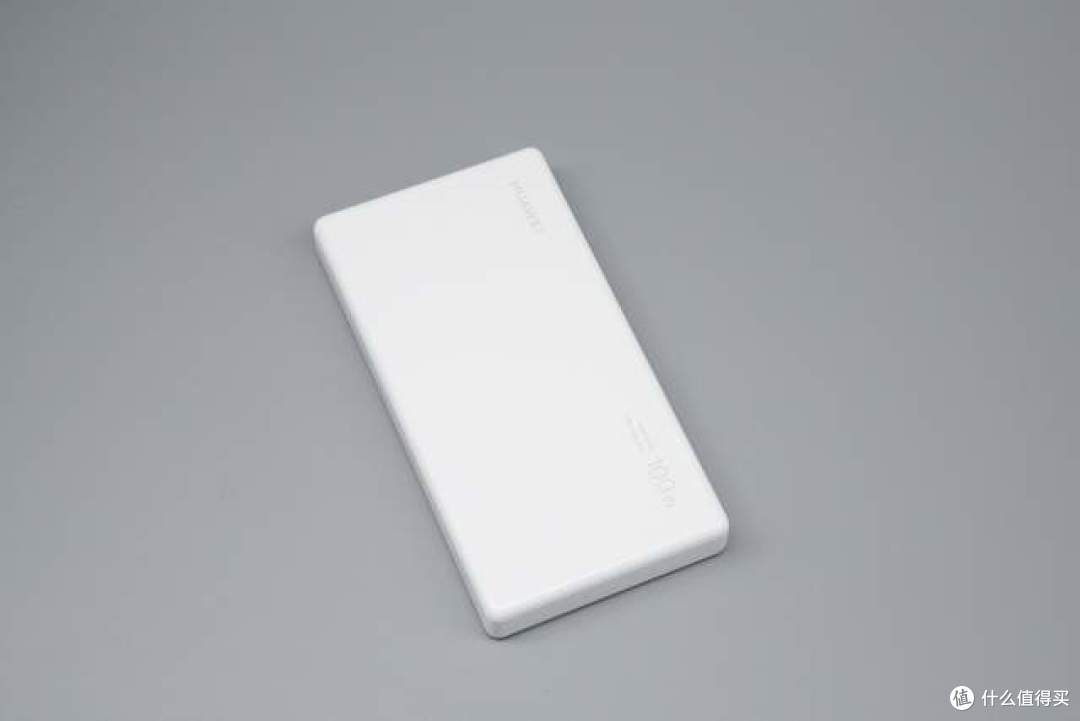

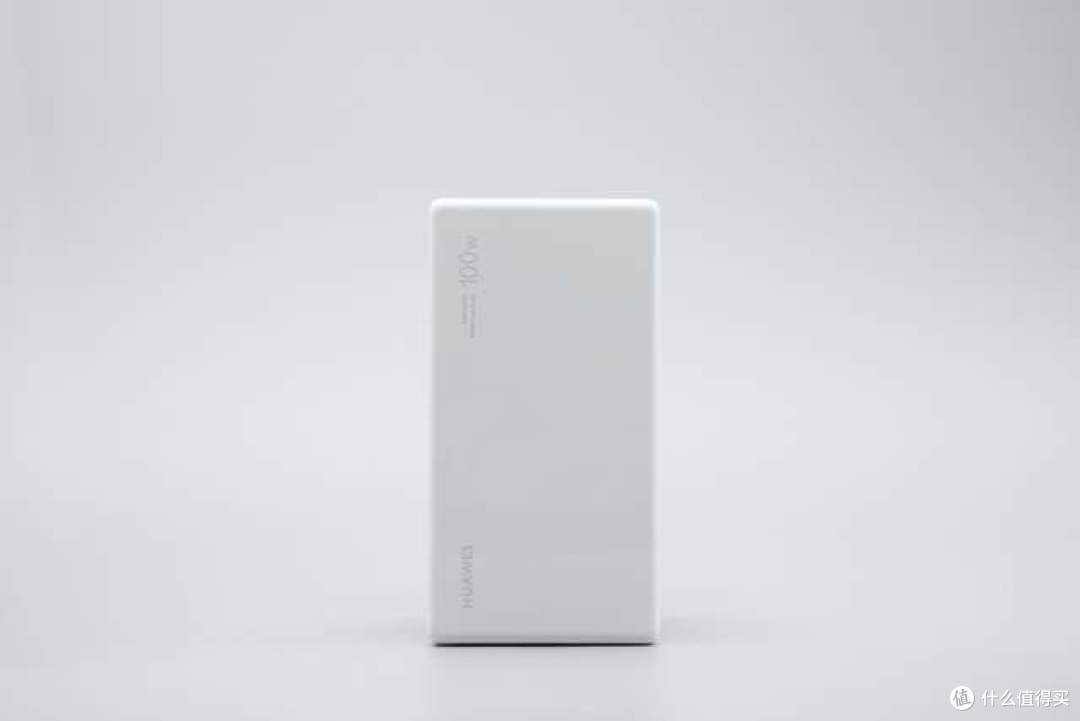

华为这款新国标100W自带线全能充移动电源采用经典纯白配色，PC防火材质外壳搭配表面亮面处理，手感温润。正面左下角印有HUAWEI品牌Logo，右上角印有SuperCharge 100W字样，彰显其百瓦快充输出性能。

从侧面视角看，机身整体修长，边缘采用一体化流体美学设计，搭配四面流光UV工艺，圆弧边缘更贴合掌心，手感更舒适。

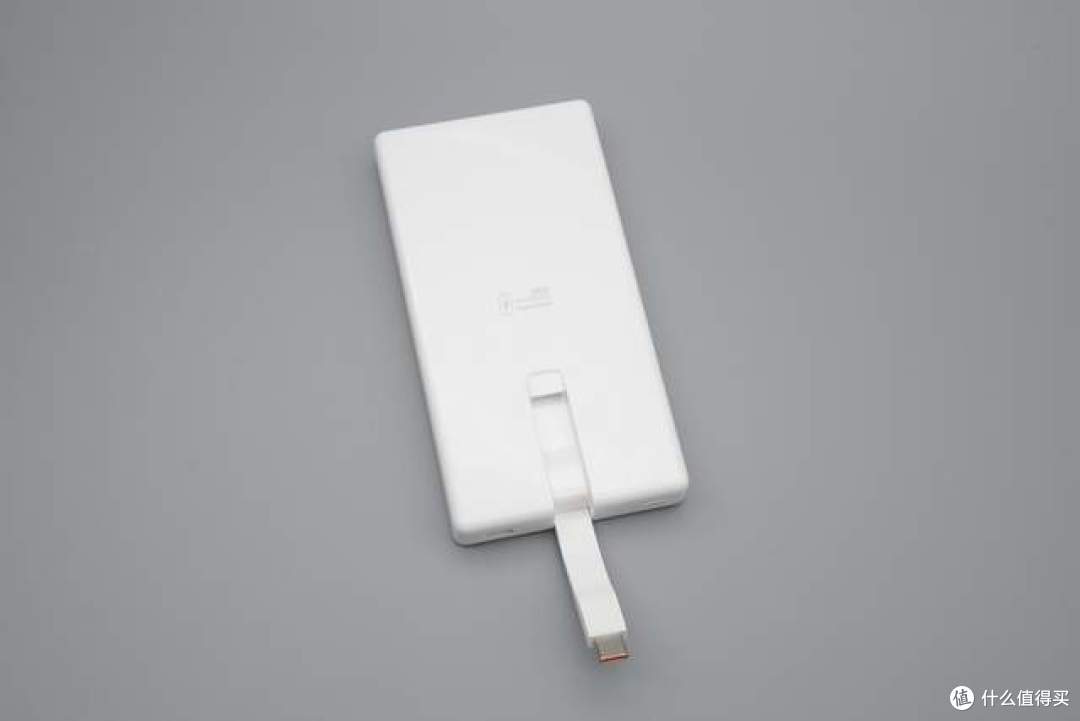

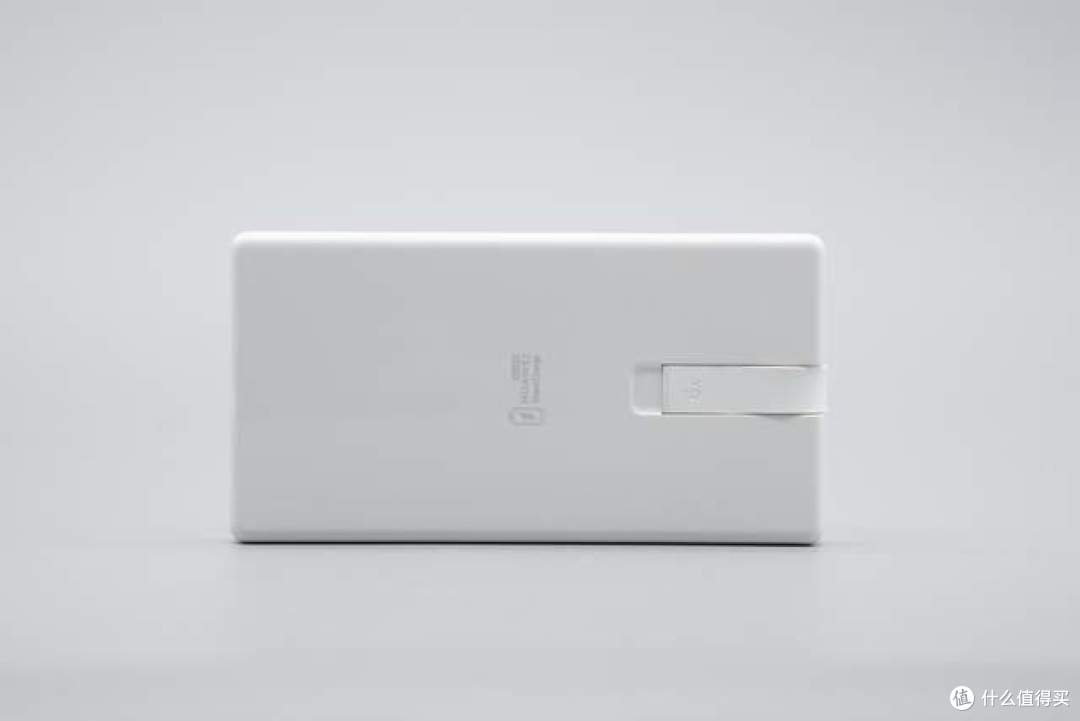

机身背面同样十分简洁，自带线缆巧妙收纳于机身，搭配磁吸卡槽设计，一拉即充，一吸归位。

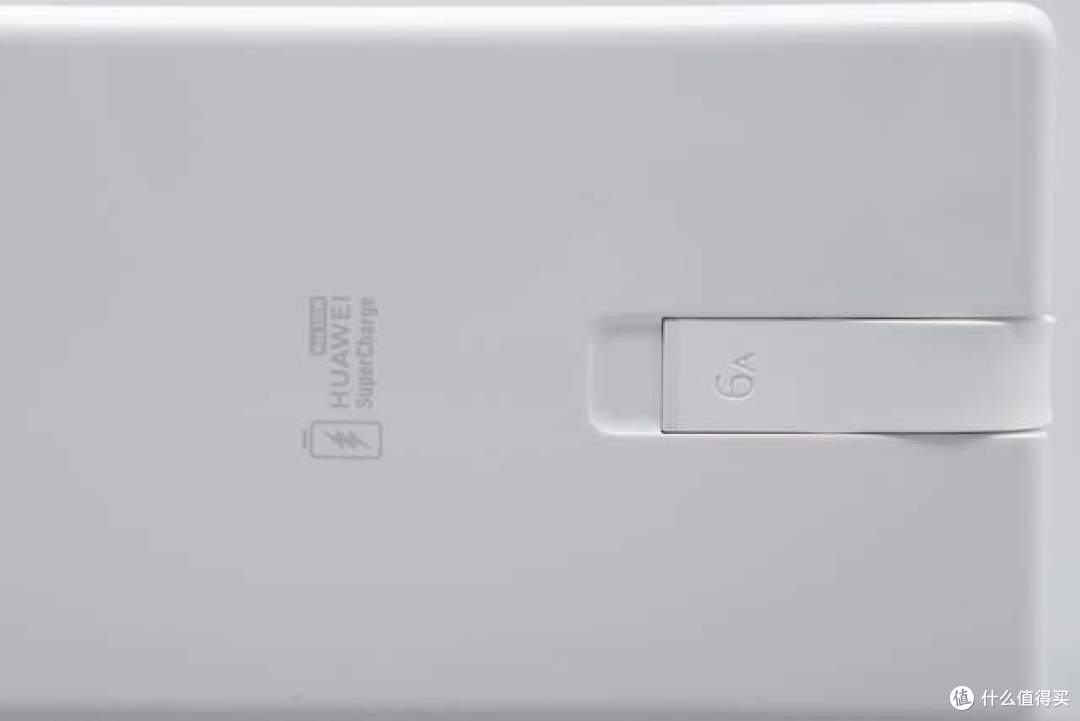

输出端子上清晰印有6A字样，表明其支持大电流传输。

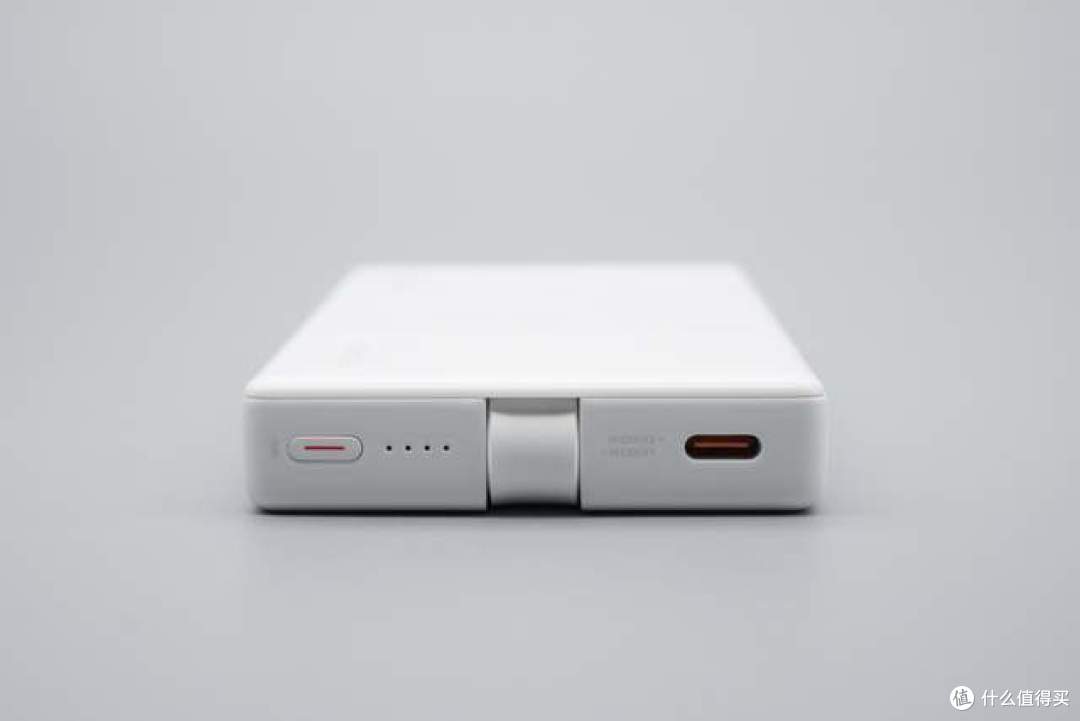

机身底部配置丰富，从左到右依次为蓝牙配对/电源按键、四颗电量指示灯、自带线出线槽，以及一个支持IN1/OUT1双向快充的USB-C接口。

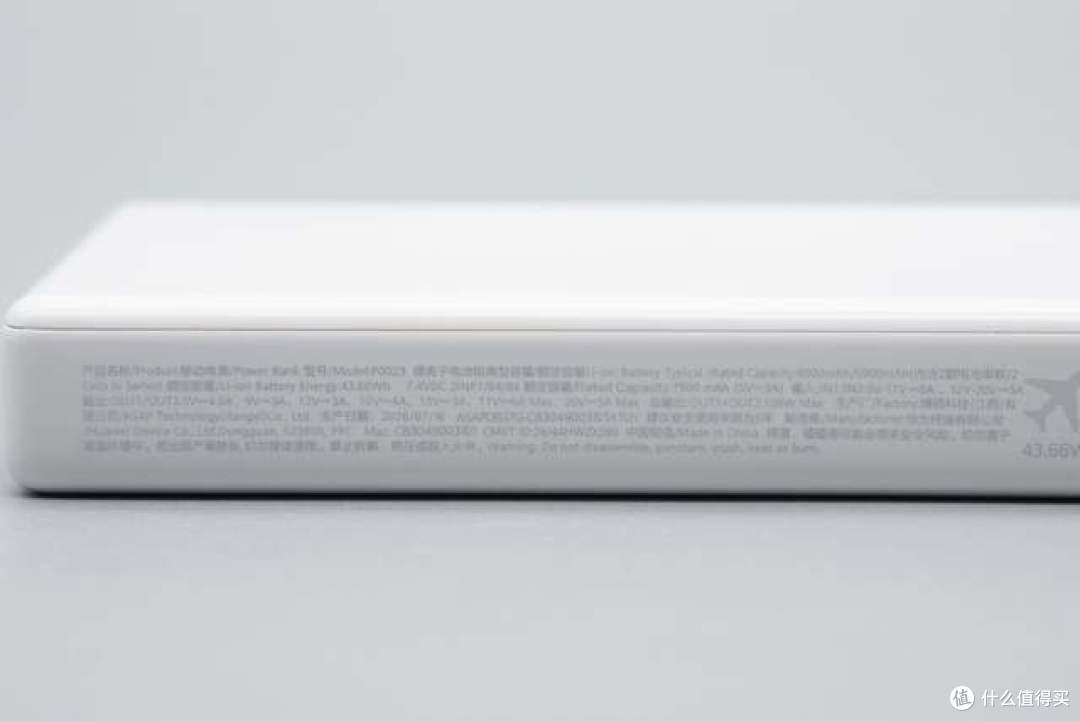

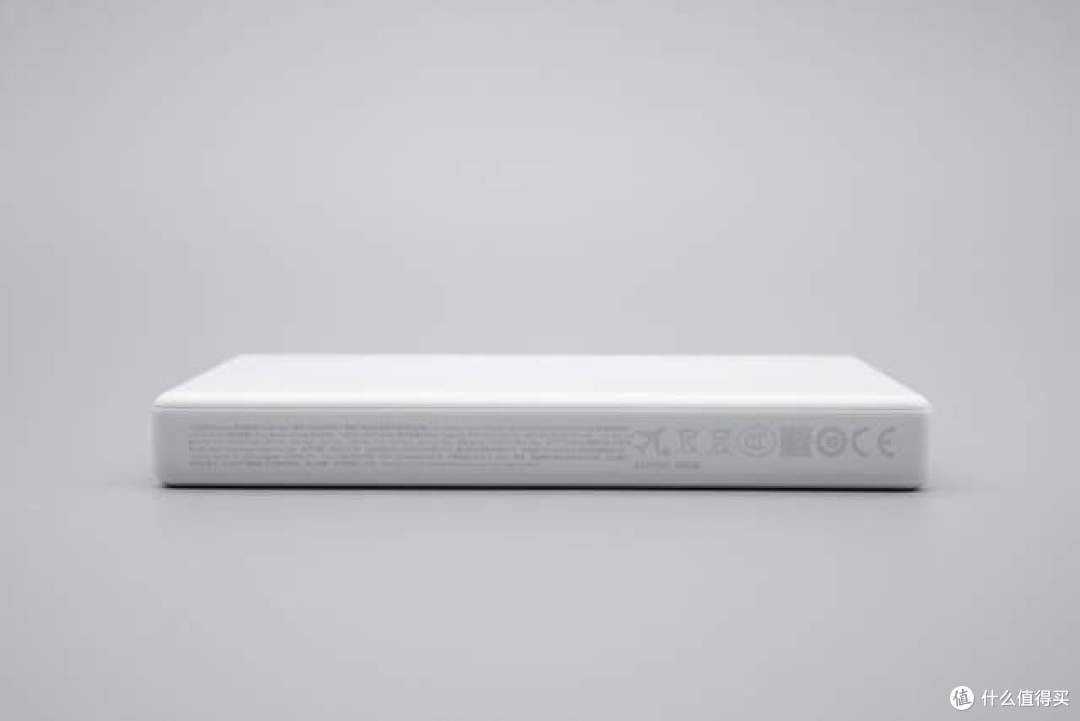

机身侧面印有产品规格参数信息，符合新国标及航空运输规范，方便用户带上飞机。

产品参数特写如下：

产品名称：移动电源

型号：P0023

锂离子电池组典型容量：6000mAh/5900mAh（内含2颗电池串联）

额定能量：43.66Wh

额定容量：7500 mAh (5V 3A)

输入：IN1/IN2: 5V-11V 6A、12V-20V 5A

输出：OUT1/OUT2: 5V 4.5A、9V 3A、12V 3A、10V 4A、15V 3A、11V 6A Max、20V 5A Max

总输出：OUT1+OUT2: 106W Max

生产厂：博硕科技（江西）有限公司

生产日期：20260716

制造商：华为终端有限公司

产品已经通过3C认证

中国制造

自带线，线身采用液态硅胶材质，柔韧耐用。官方宣称自带线通过了10000次抗弯折和插拔测试，寿命长久。

产品尺寸重量

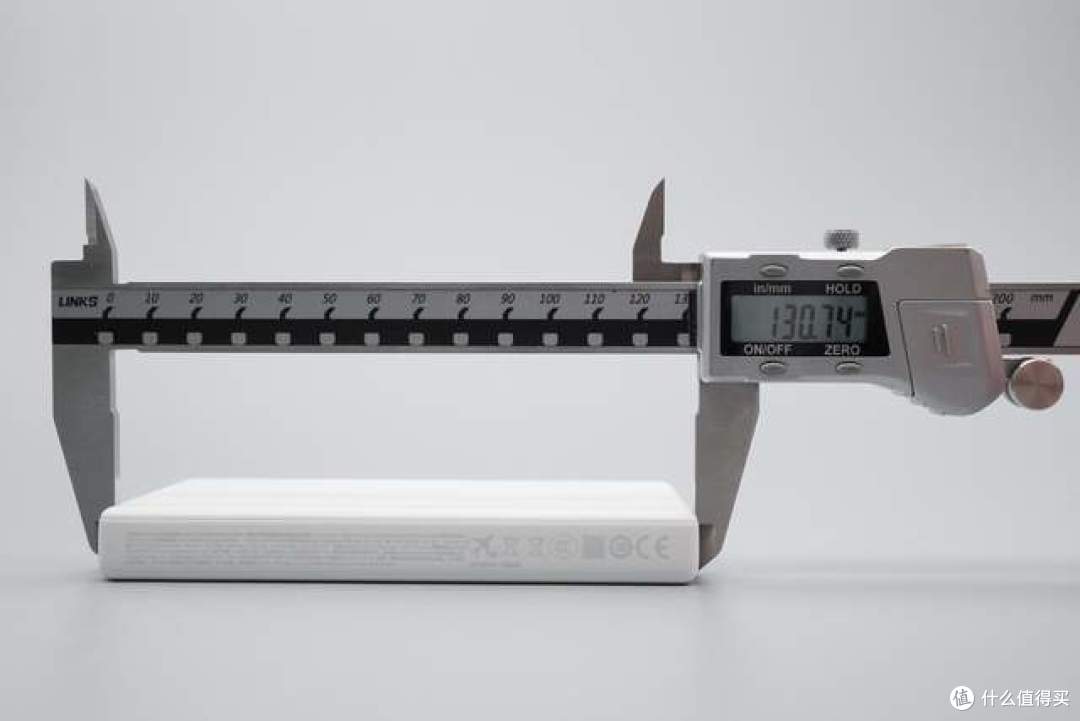

使用游标卡尺测得机身长度约为130.74mm。

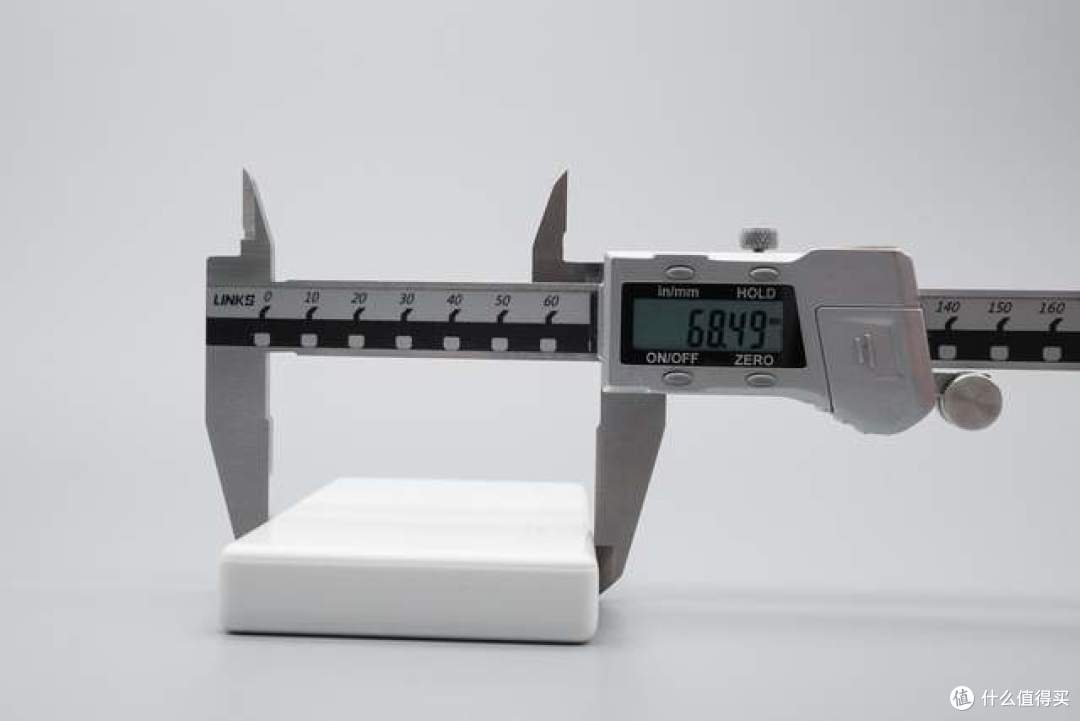

宽度约为68.49mm。

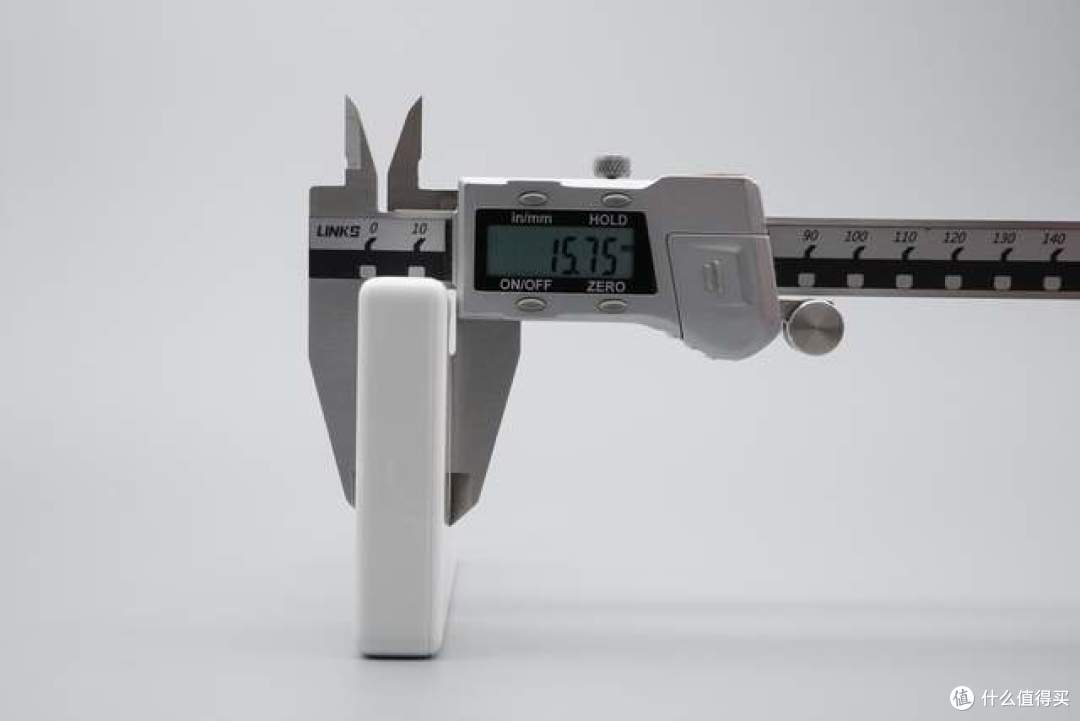

厚度约为15.75mm。

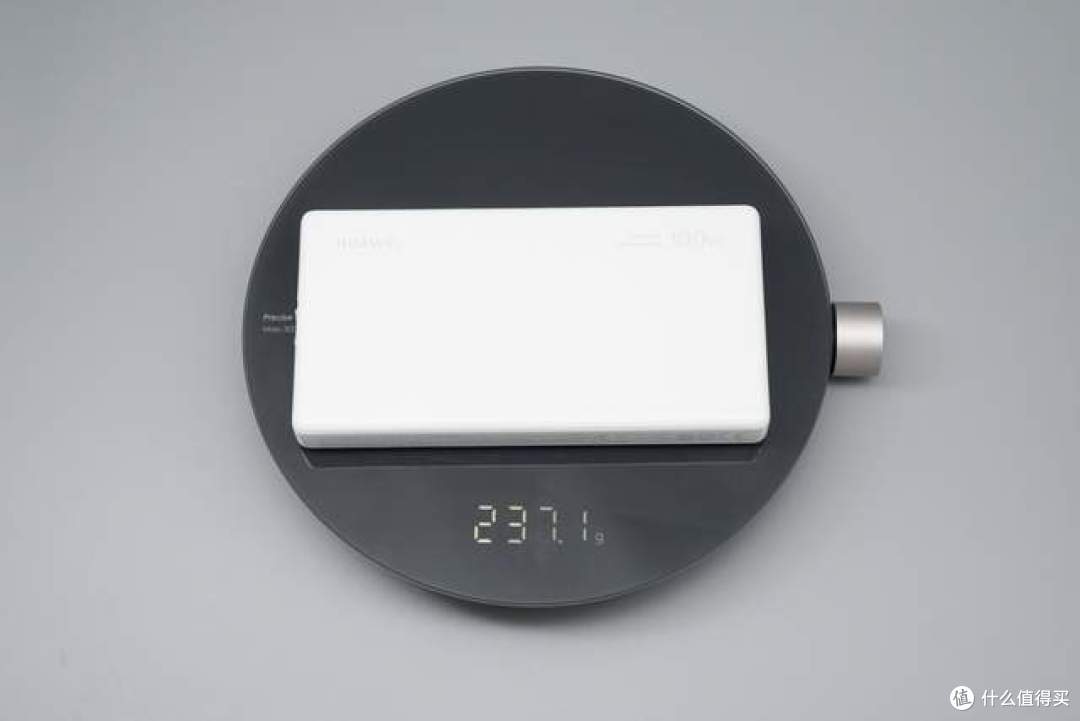

放在电子秤上测得重量约为237.1g。

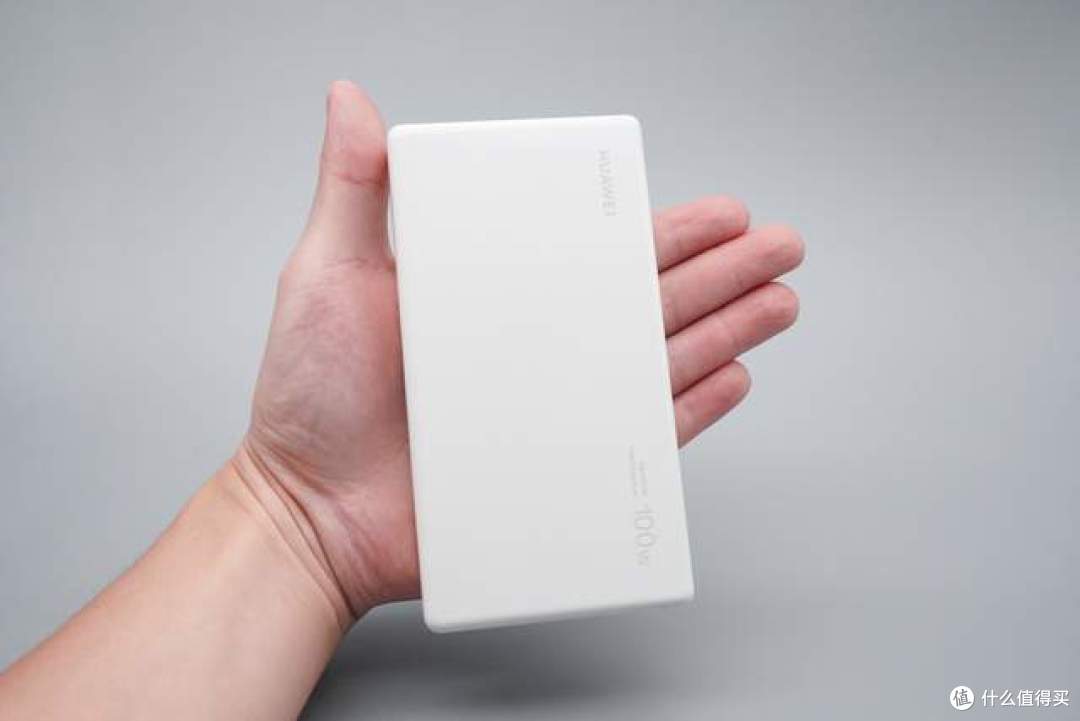

拿在成年男性手中大小如图所示。

快充兼容性测试

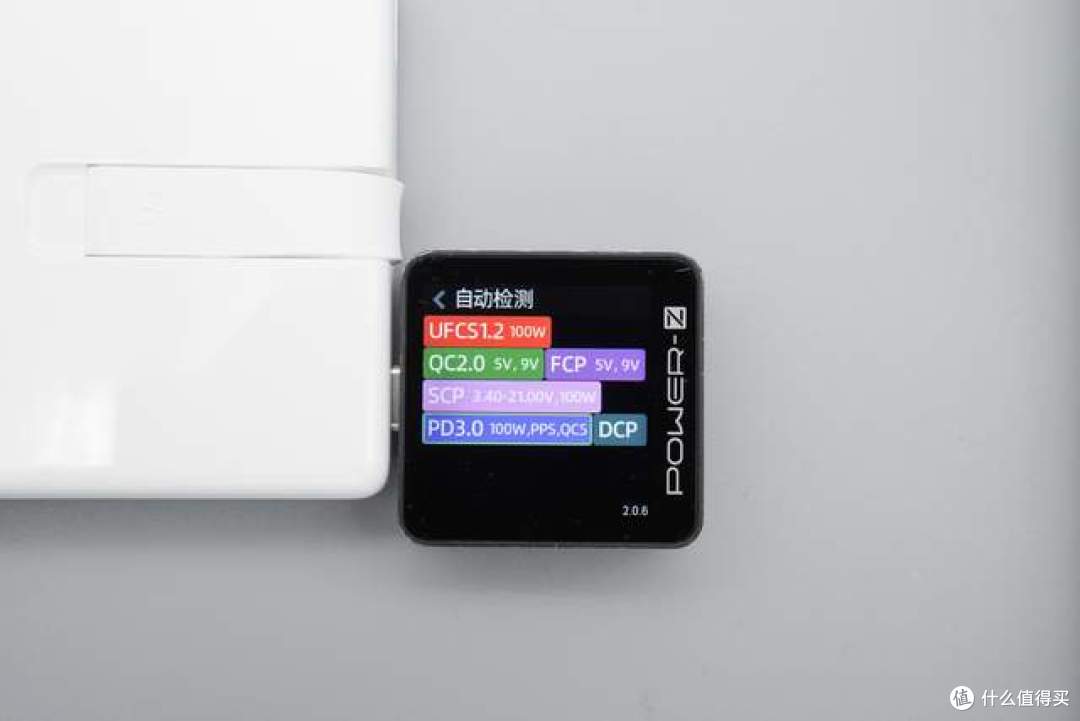

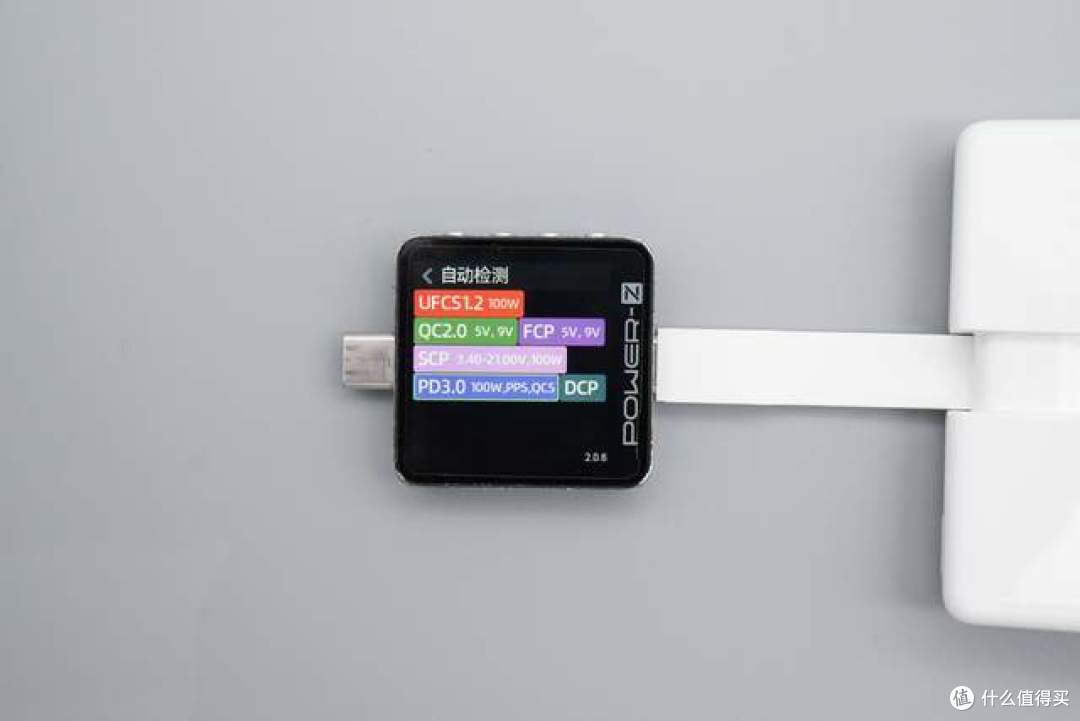

使用POWER-Z KM003C测试仪对自带线进行协议检测，实测支持UFCS 100W、QC2.0、FCP、SCP以及PD3.0 100W、PPS、QC5、DCP等多种主流快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

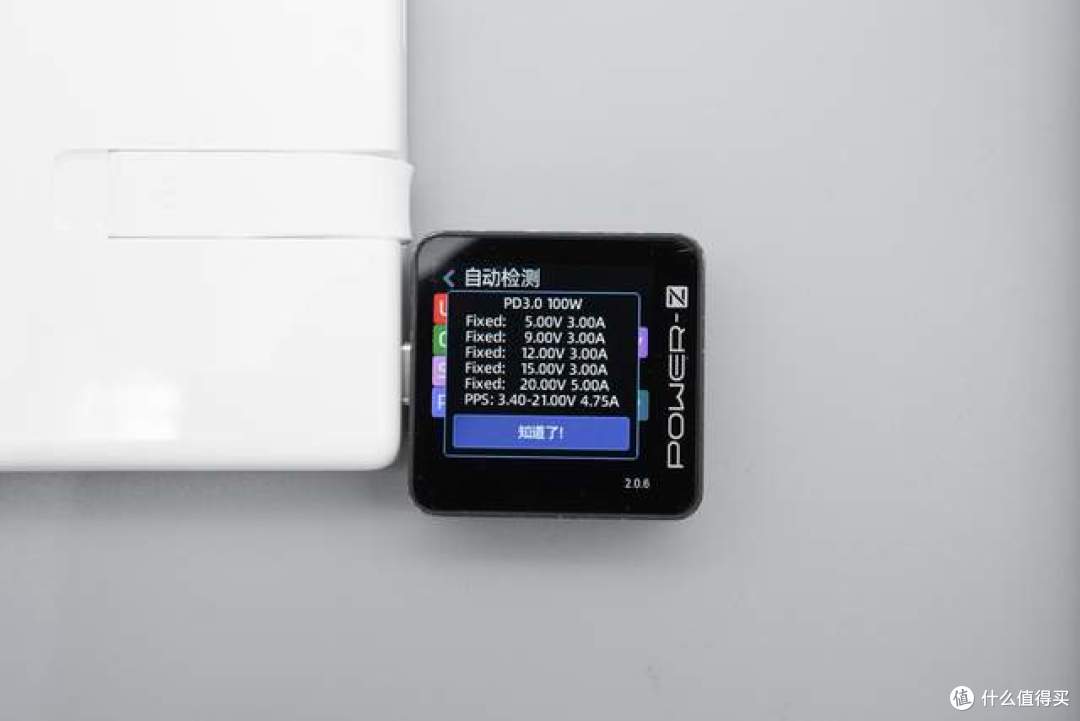

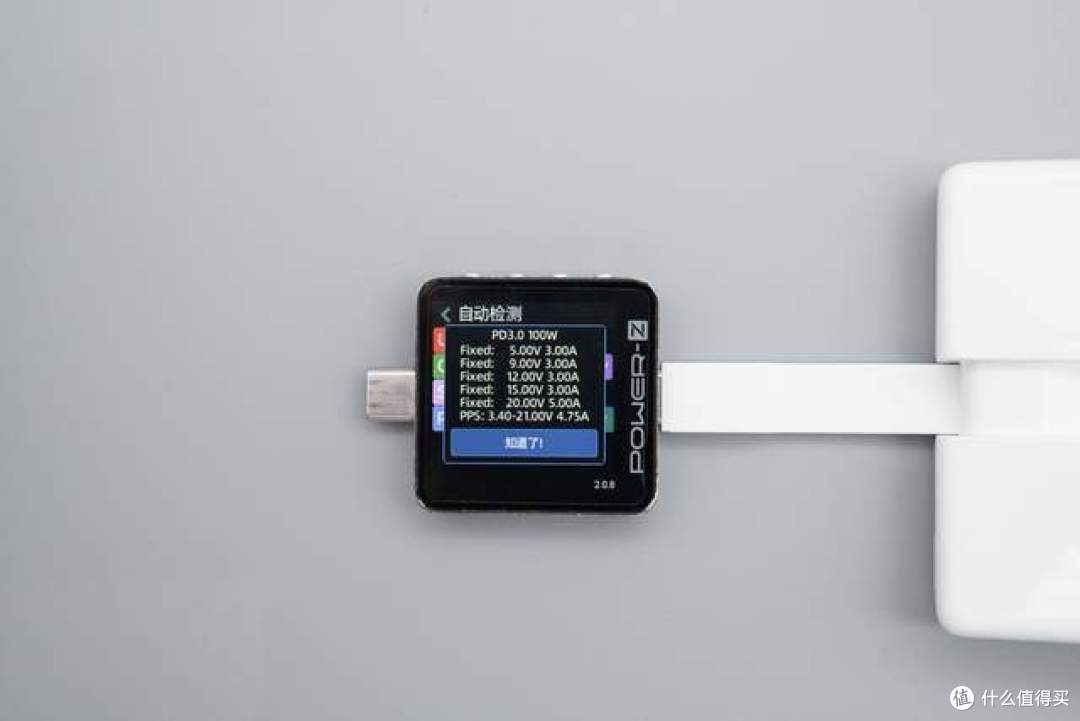

PDO报文方面，自带线支持5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压和一组3-21V 4.75A PPS电压档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

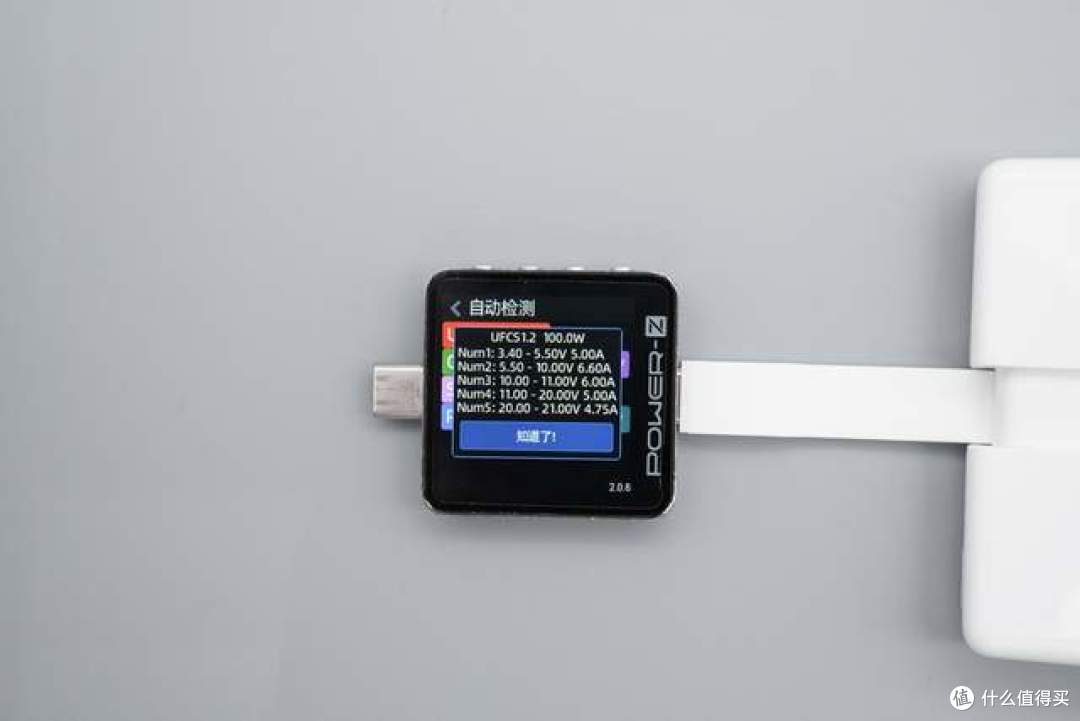

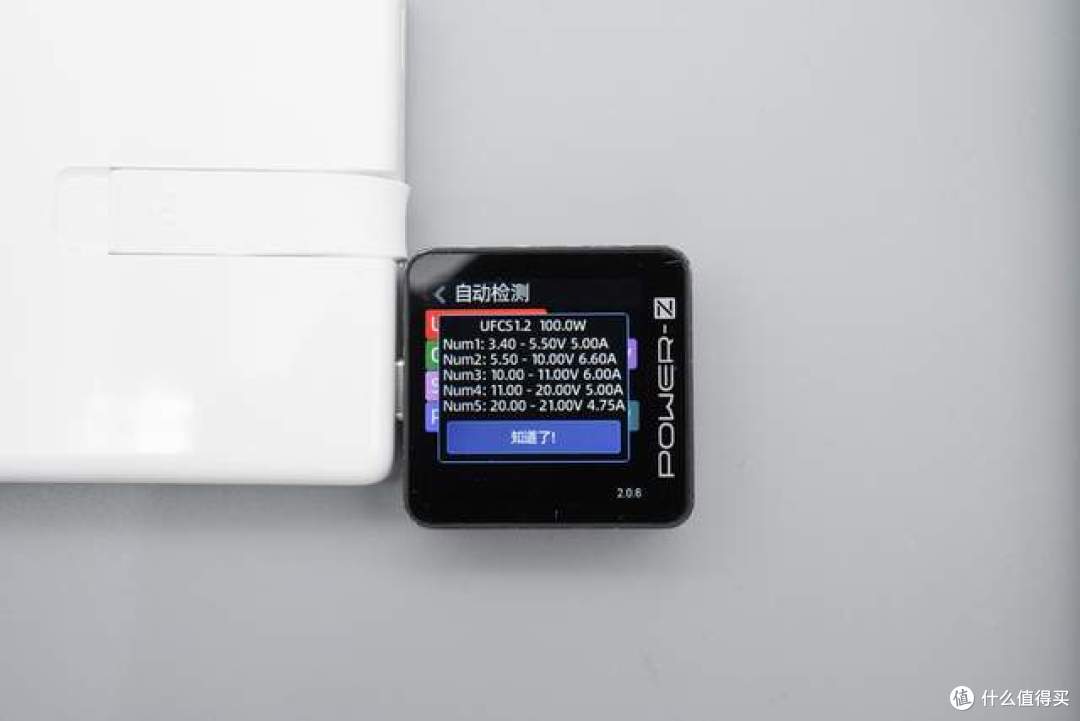

UFCS协议方面，支持 3.4-5.5V5A、5.5-10V6.6A、10-11V6A、11-20V5A、20-21V4.75A五组电压档位。

使用POWER-Z KM003C测试仪对USB-C接口进行协议检测，实测与自带线相同。

USB-C接口PDO报文也与自带线相同。

UFCS协议兼容也相同。

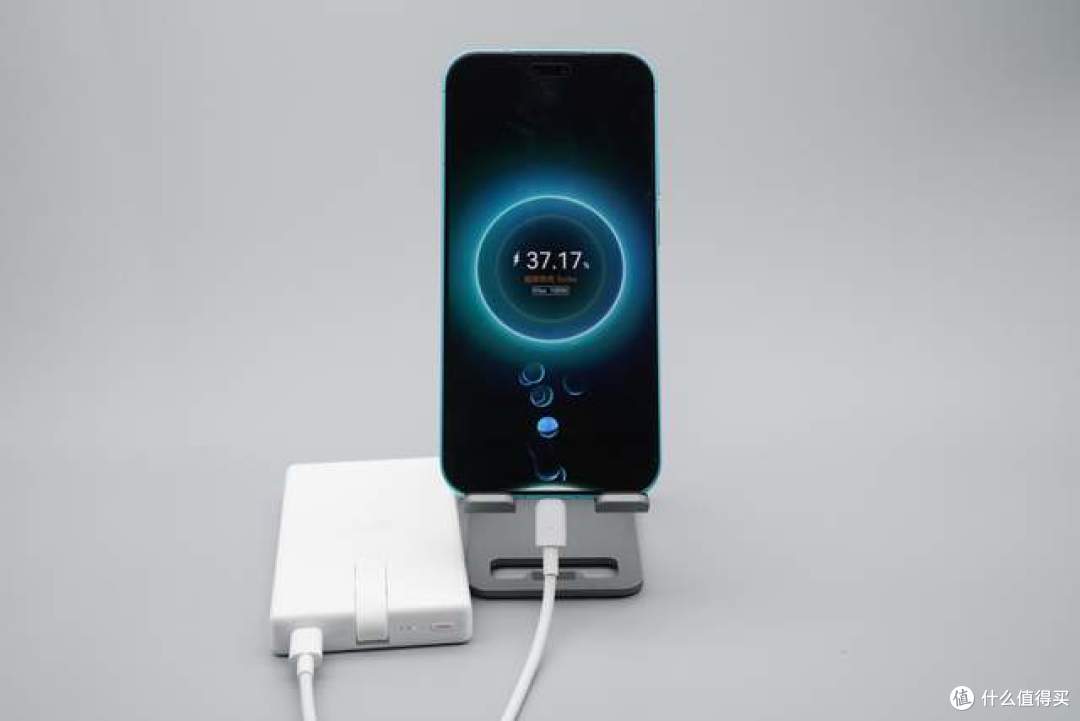

实测产品可以触发华为100W快充。

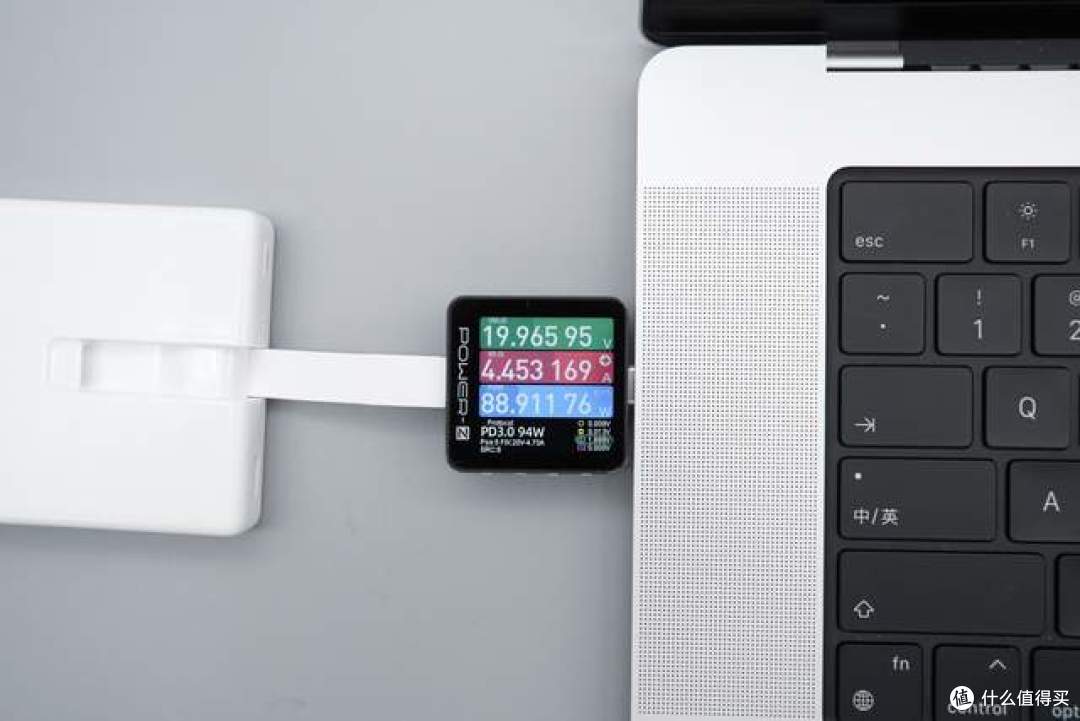

为苹果MacBook Pro16充电，功率达19.96V 4.45A 88.91W。

产品智能交互简介

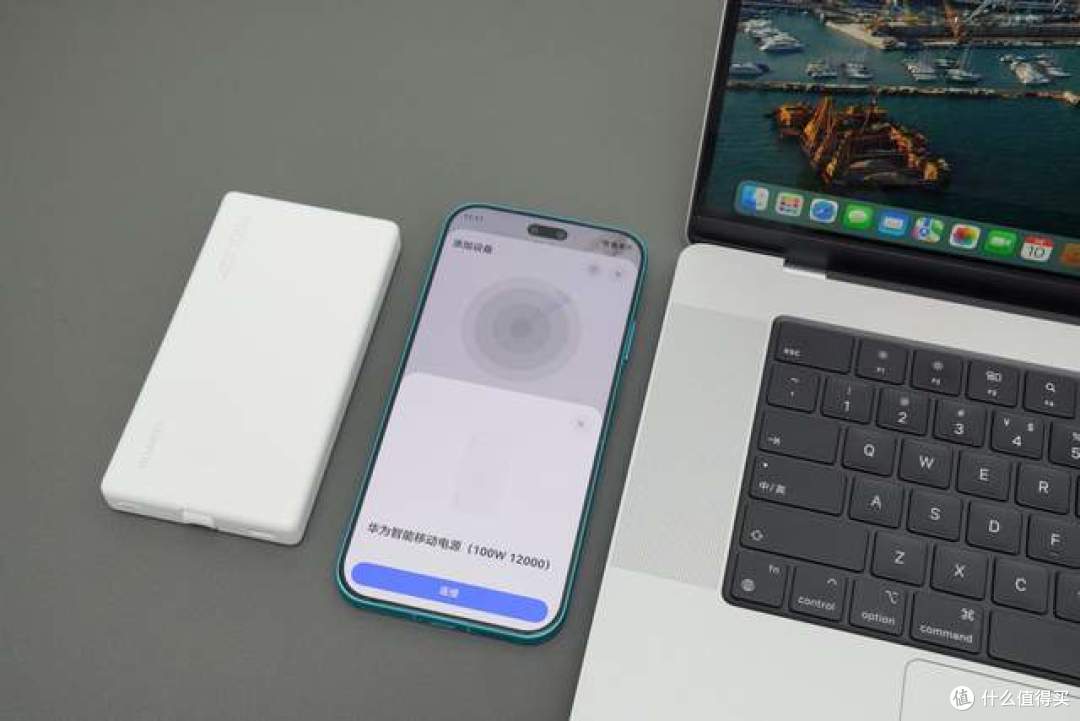

该款移动电源支持HUAWEI HiPair直连技术，产品可与华为智慧生活App完成配对，支持响铃查找、离线查找、遗落提醒和上线通知。

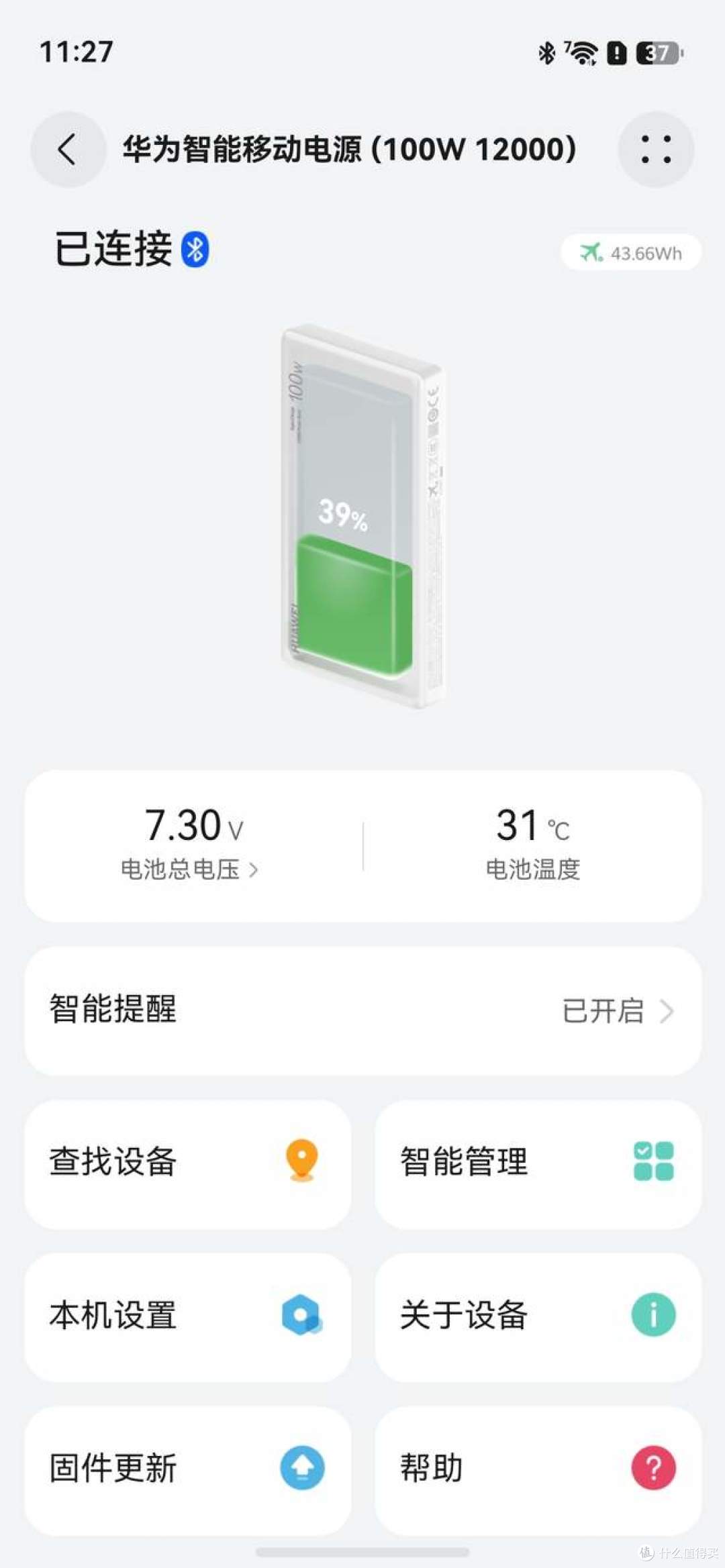

在手机端UI界面中，电量数显一目了然，除查找设备之外，还可实时查看电池总电压和电池温度等智能管理功能，产品健康状态精准掌控。

相关阅读：充电宝也能离线查找，华为新国标充电宝正式发布

产品拆解

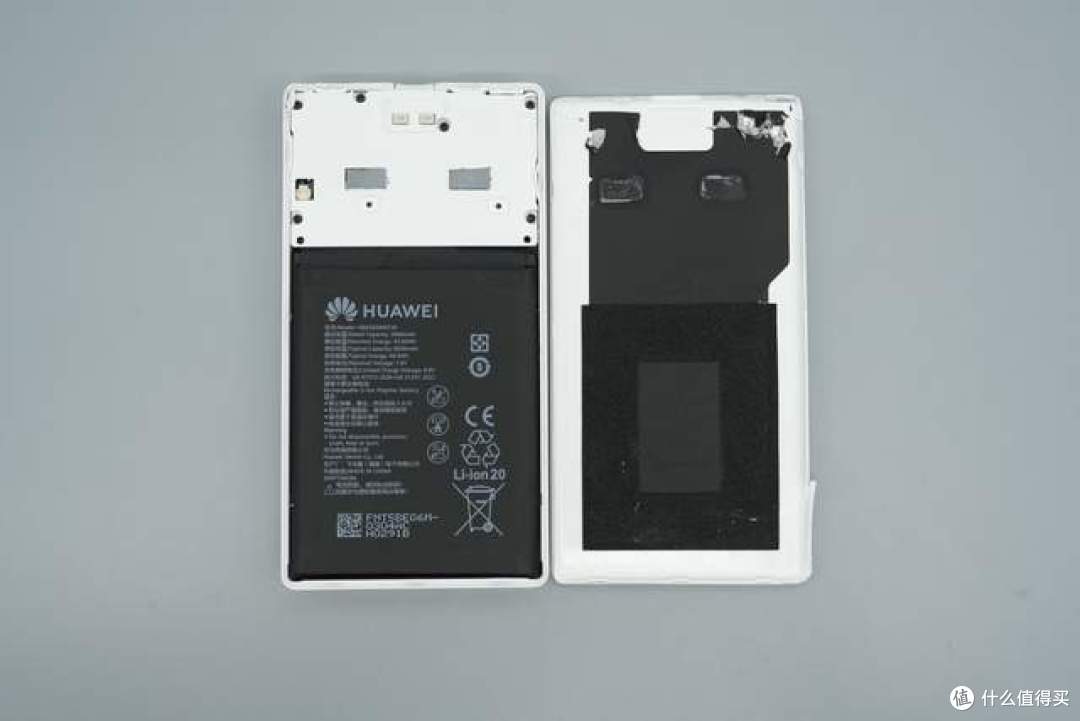

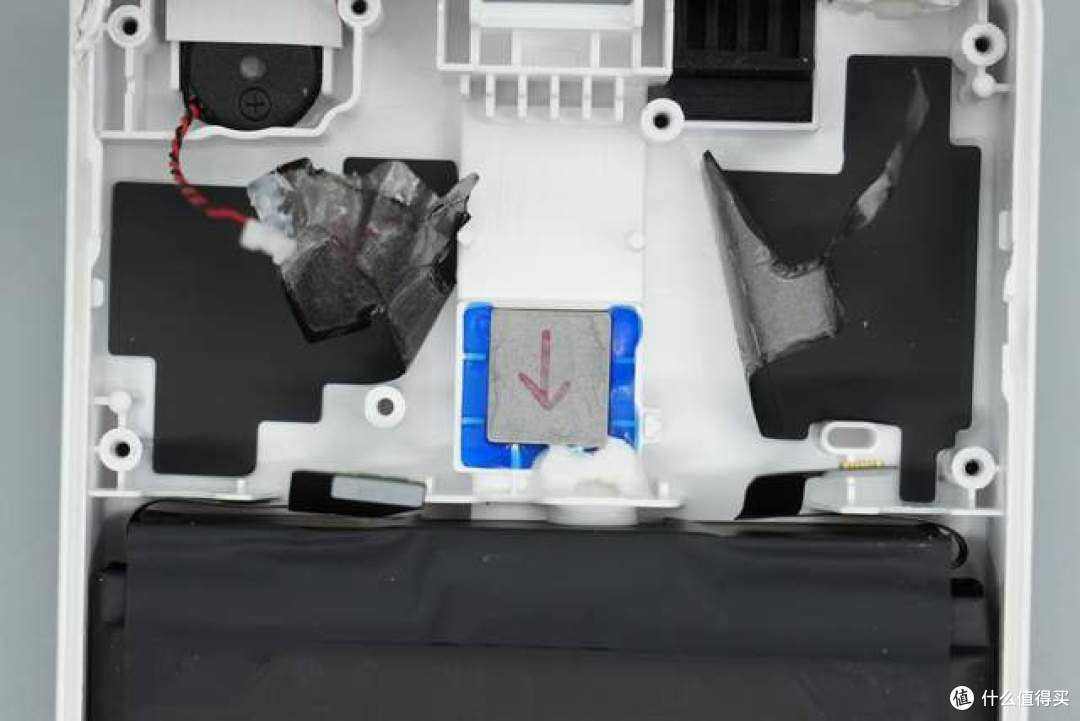

沿机身缝隙撬开正面外壳，外壳采用卡扣固定，内部结构紧凑，外壳内部贴有黑色泡棉和石墨散热贴。

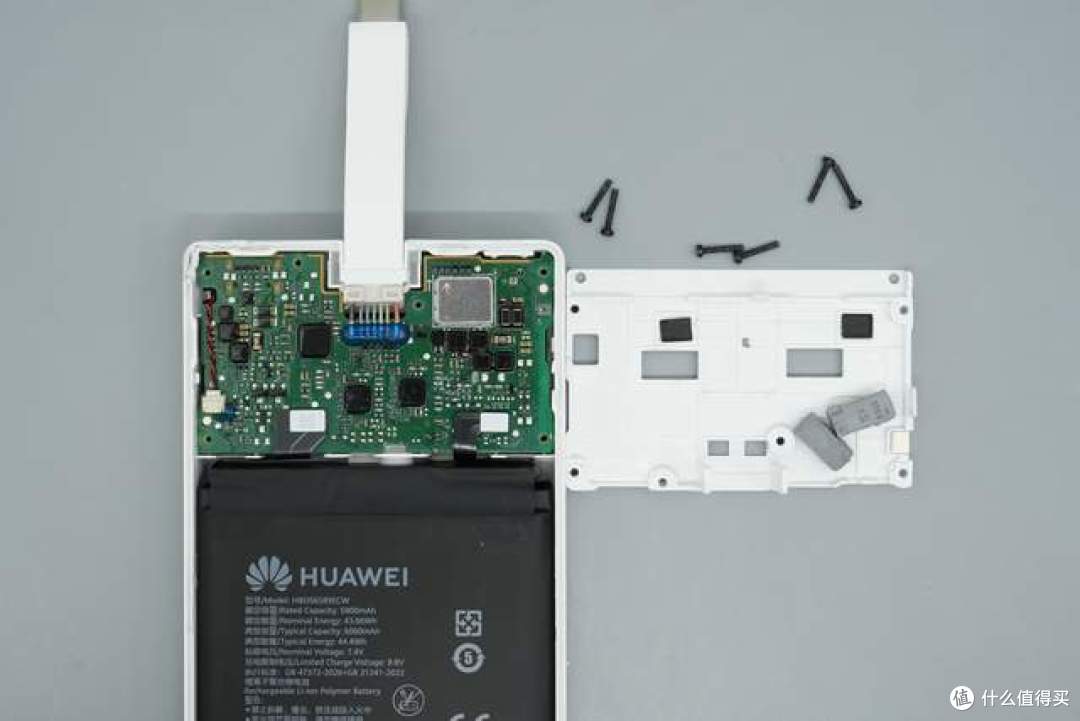

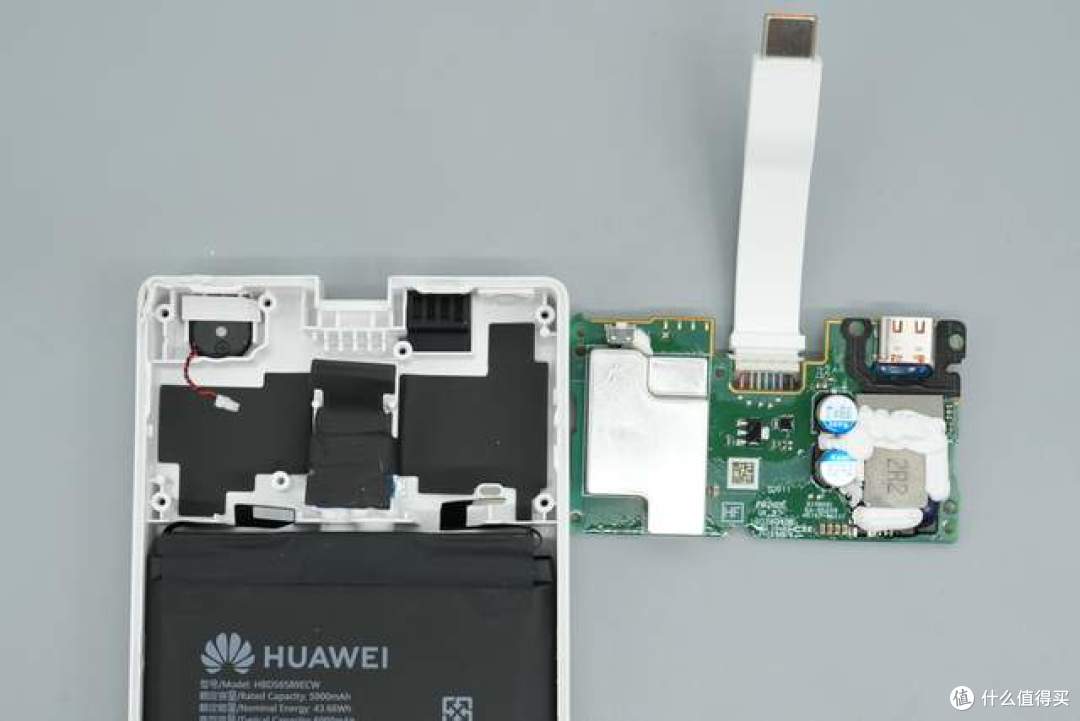

拆下固定PCBA板的盖板后可见下方的PCBA，可见PCBA板上附有三防漆，降低户外高湿度环境使用损坏风险。并粘贴导热垫，将热量传导到石墨导热贴纸。

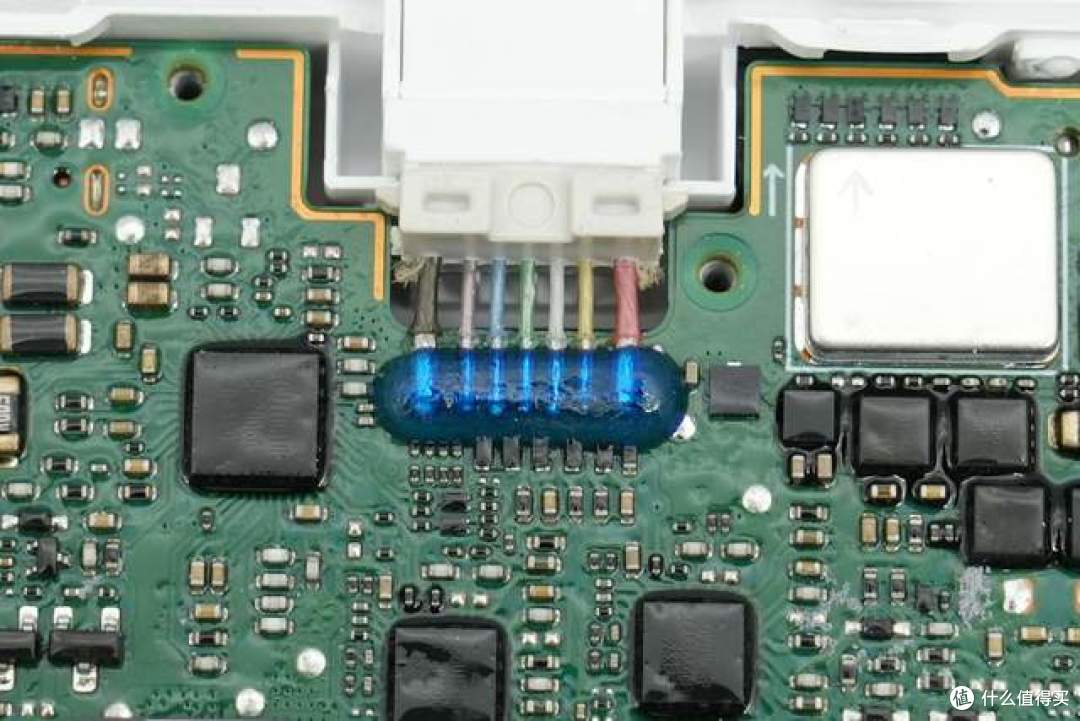

自带线的线芯与主板焊点处使用了大量蓝色注胶进行加固和绝缘处理，做工十分扎实。

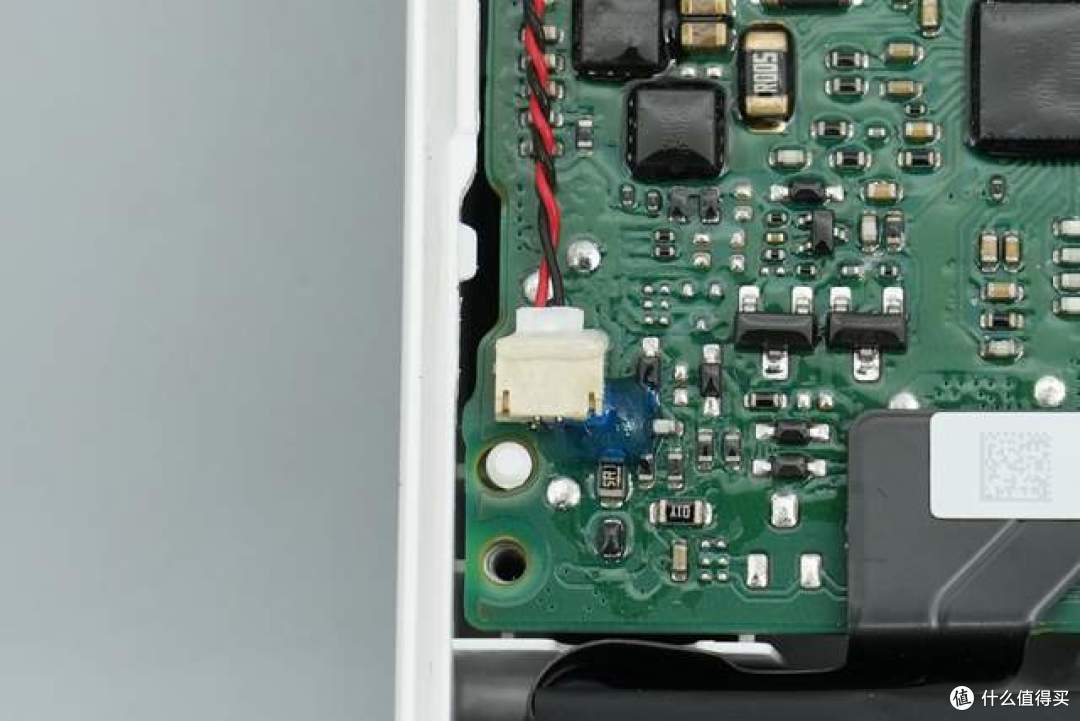

主板侧边通过连接座连接着蜂鸣器。

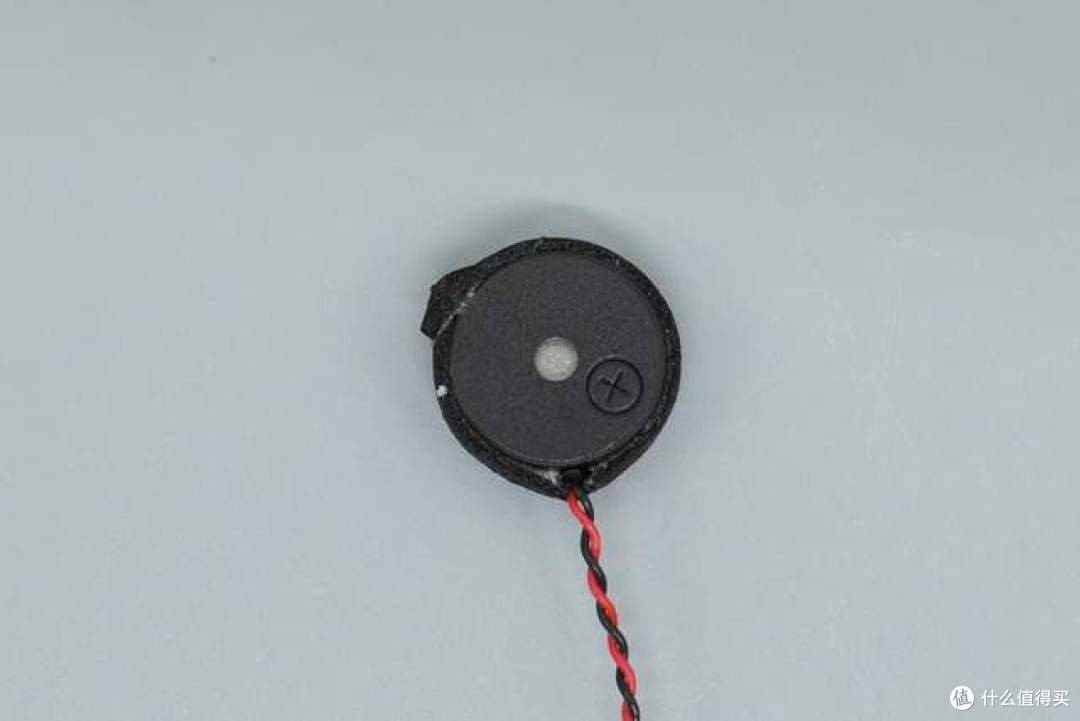

用于查找设备的蜂鸣器如图所示。

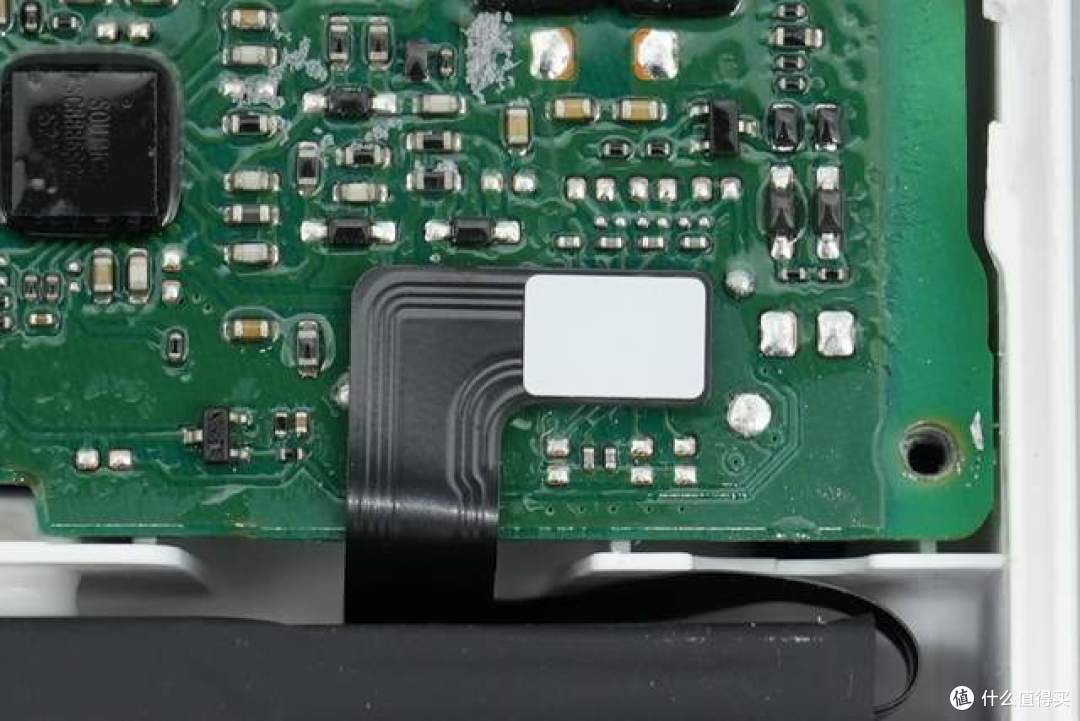

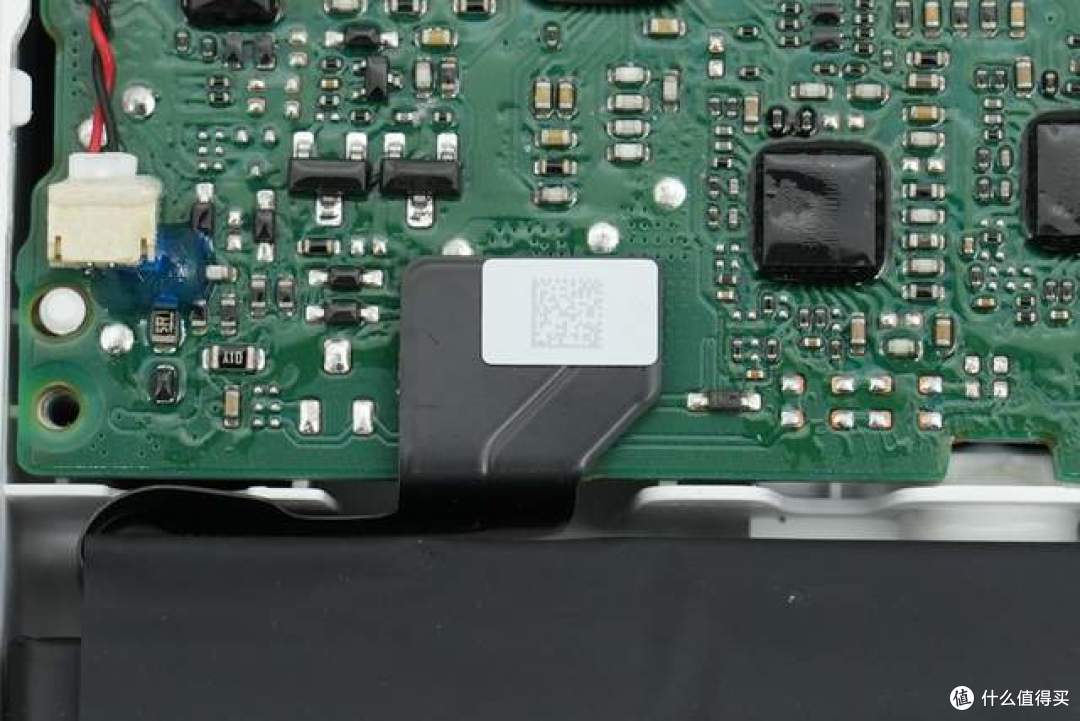

PCBA左侧设有用于连接BMS保护板的供电BTB连接座。

另一侧设有与BMS保护板通讯的BTB连接座。

将PCBA主板从外壳中取出，主板背面同样大面积覆盖石墨导热贴，加速热量传导。

撕去部分石墨导热贴可见用于吸附自带线的磁铁。

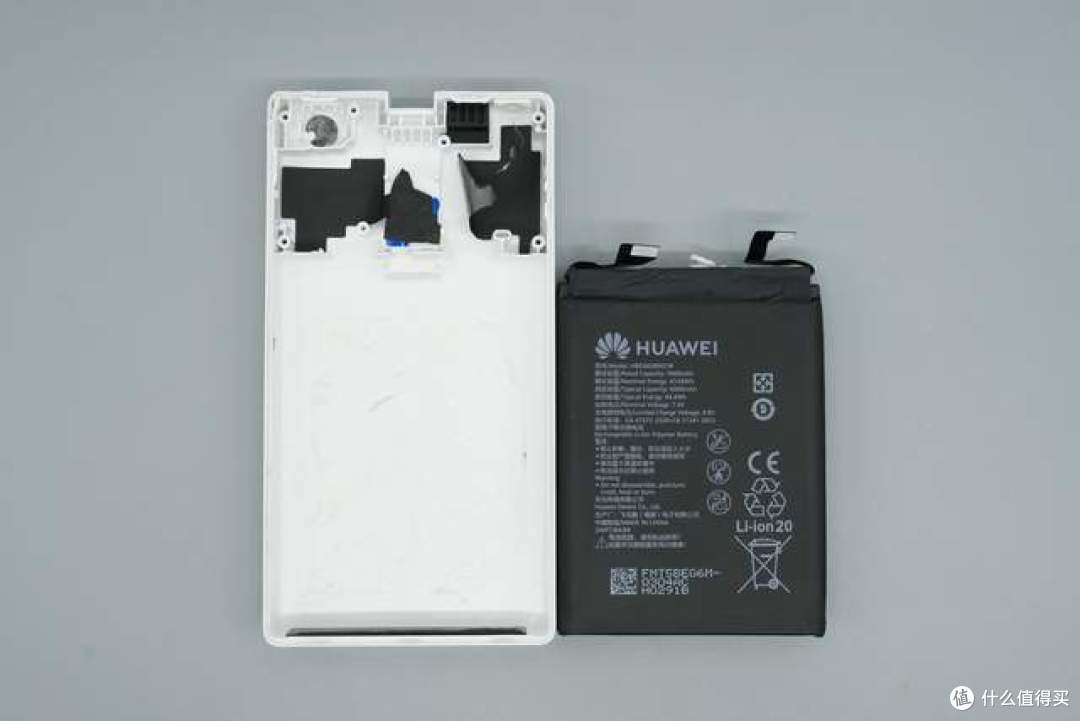

取出内部的电池组。

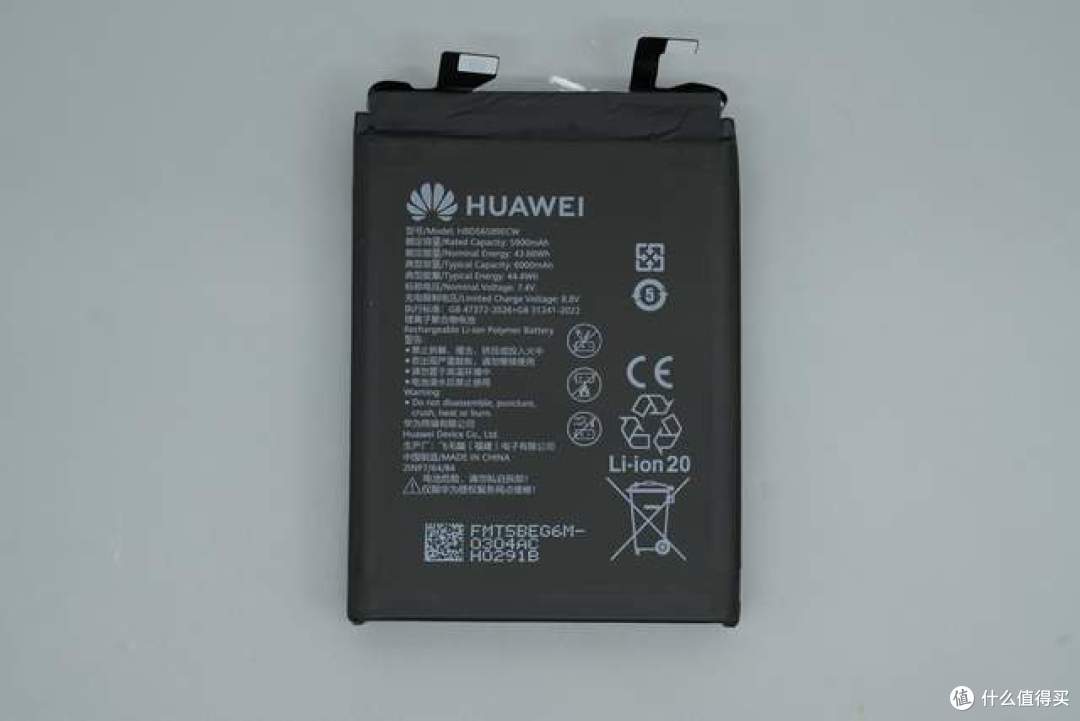

电池型号HBD56589ECW，额定容量5900mAh，标称电压7.4V，充电限制电压8.8V，制造商为飞毛腿（福建）电子有限公司。

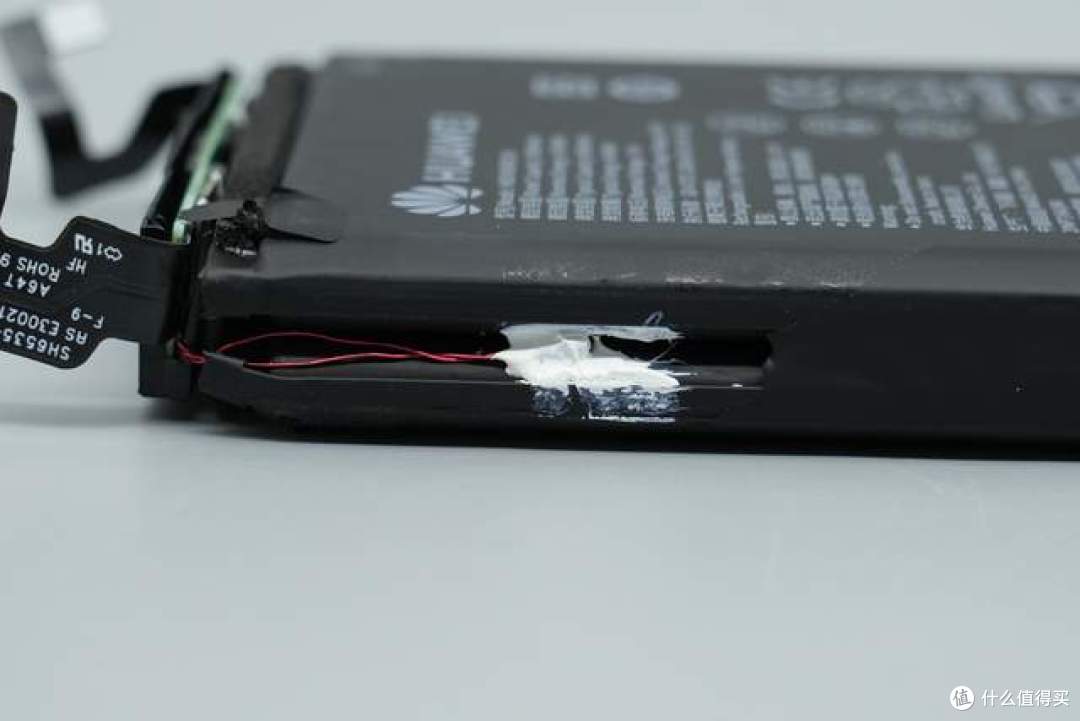

电池组侧面粘贴NTC热敏电阻探头实现智能温控。

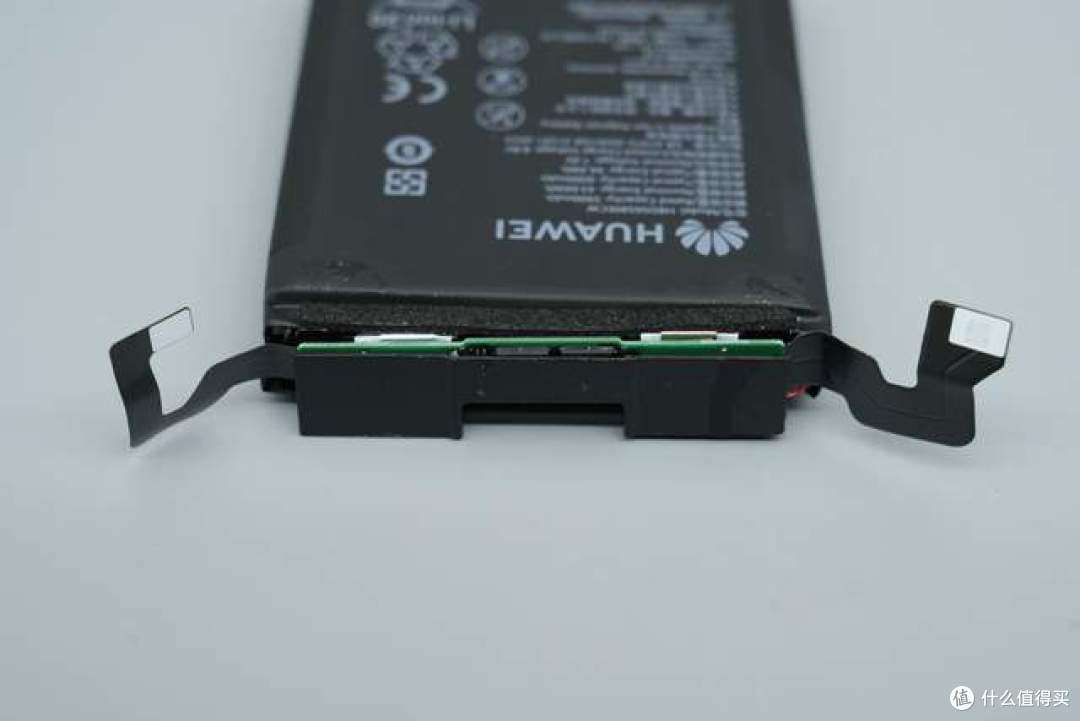

电池组顶部固定BMS保护板，排线通过焊接与保护板连接，边缘贴有绝缘泡棉。

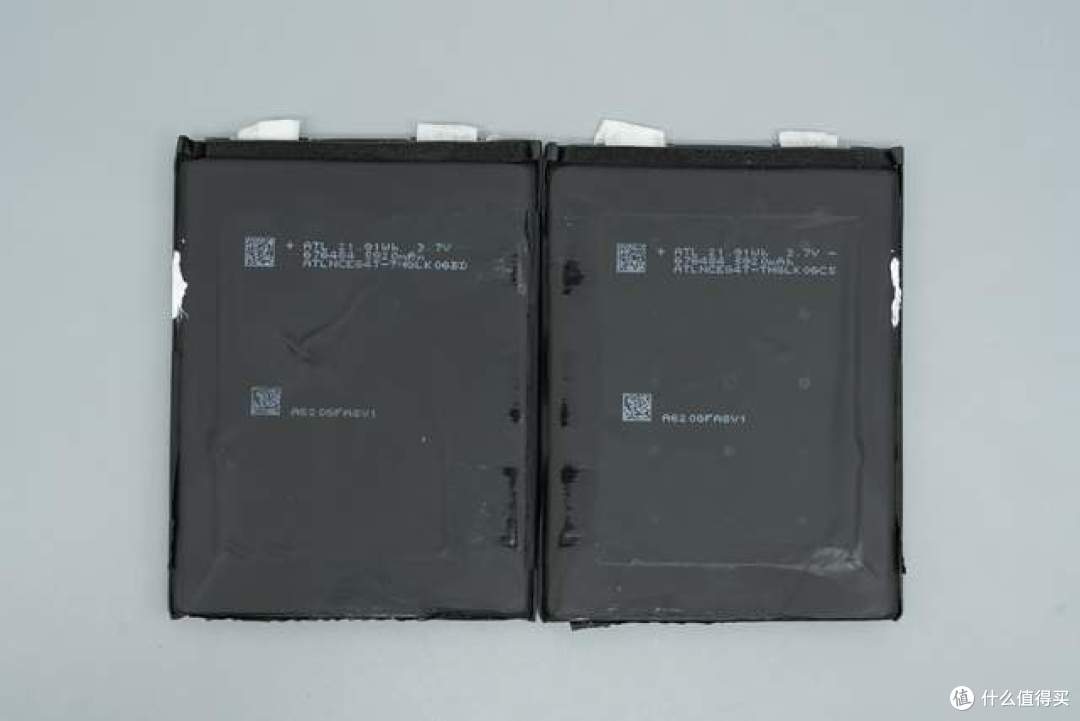

拆开电池组，内部分布着两块电芯，喷码显示电芯来自ATL新能源科技，规格为676484，单节21.91Wh，5920mAh，3.7V。

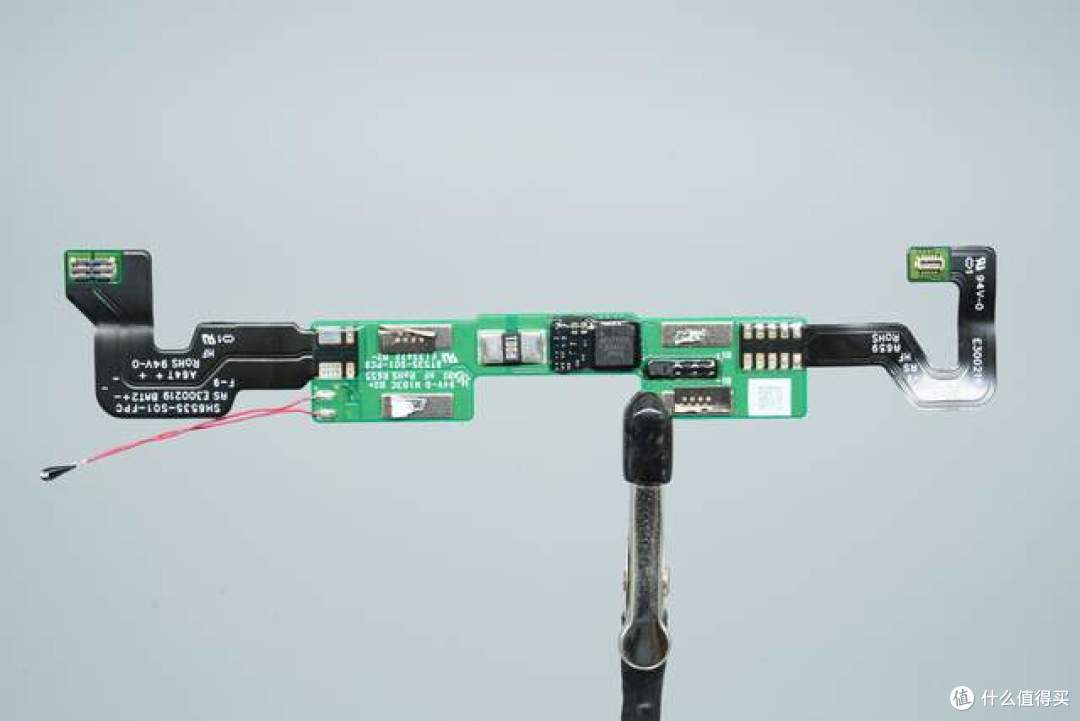

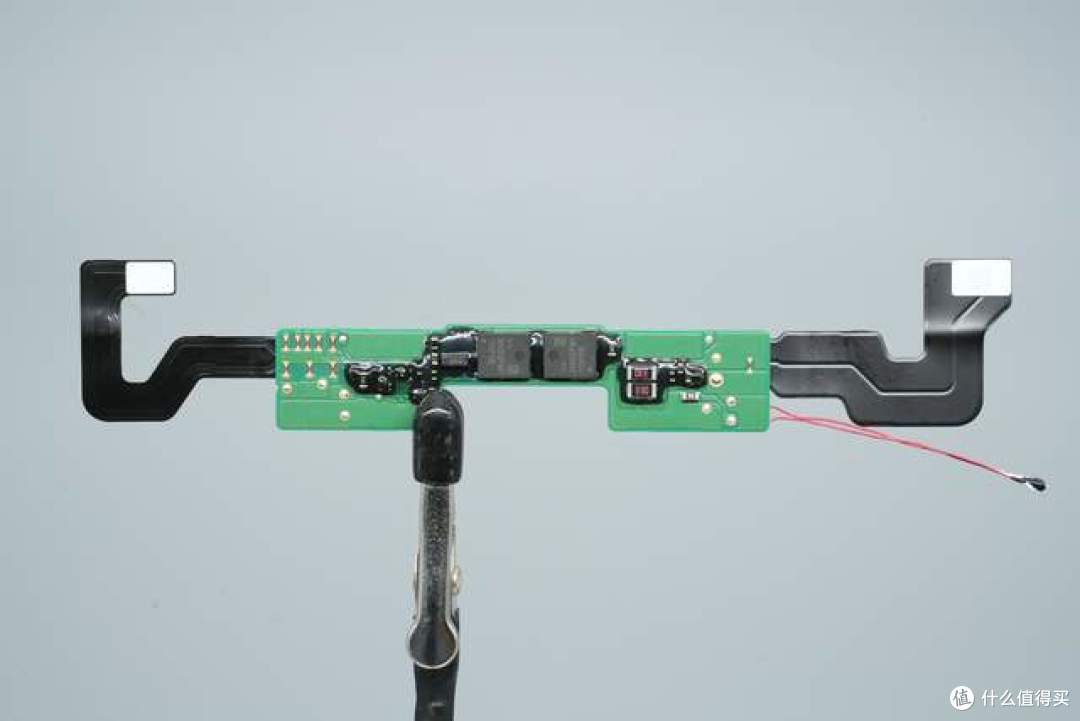

电池保护板正面一览，焊接有通讯与供电FPC排线、锂电保护芯片。左侧较宽排线用于电池组正负极连接，右侧较窄排线用于电池组通信连接。

电池保护板背面设有锂电保护管。

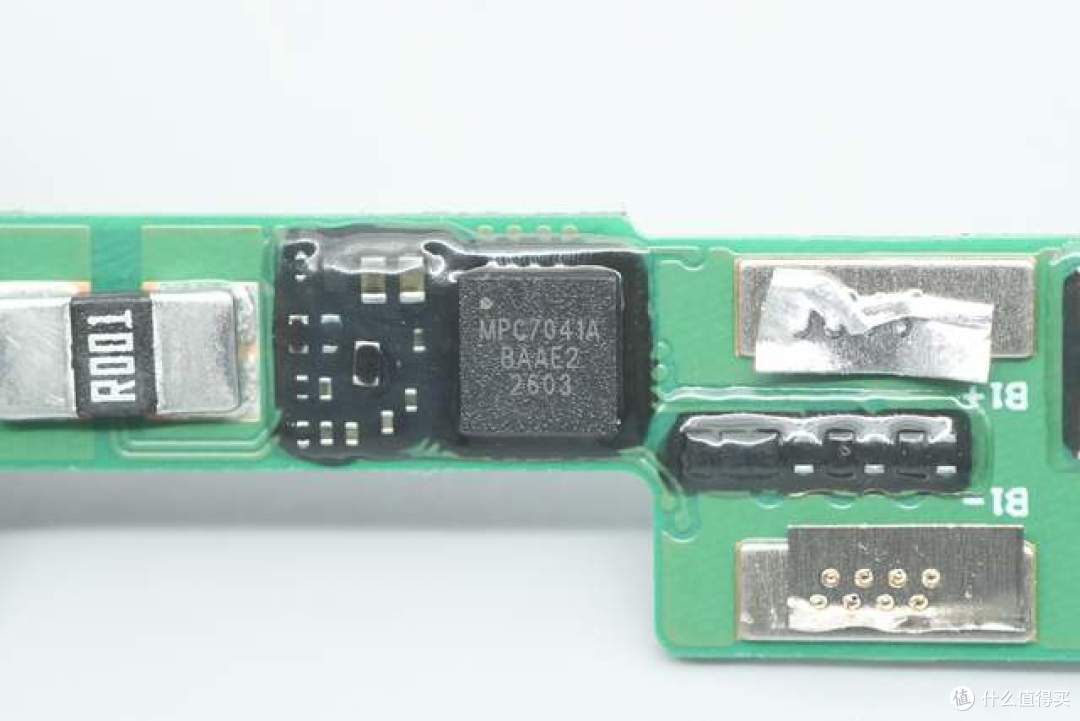

锂电保护芯片来自MicroPowerChip华芯智源，型号MPC7041，采用QFN32封装，针对2 ~4 节串联锂离子或锂聚合物电池组提供电量监测、保护及认证等一系列的丰富功能。

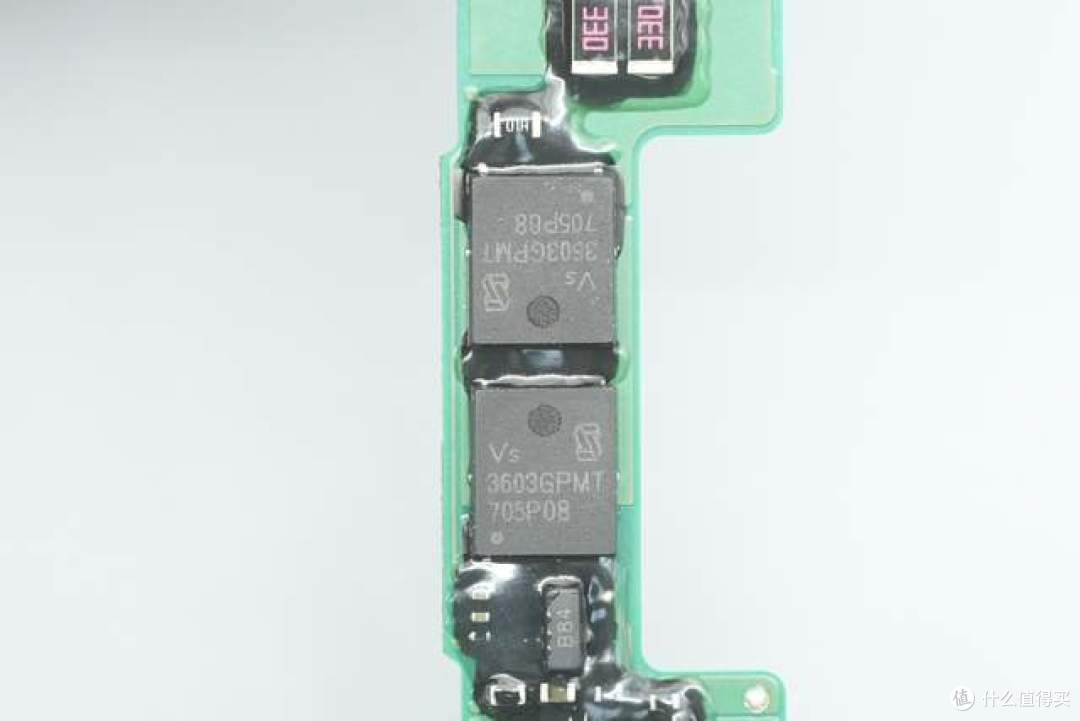

两颗锂电保护管来自Vergiga威兆，型号为VS3603GPMT，采用PDFN5*6封装，耐压为30V，导阻1.1mΩ。

这是一颗采用VitoMOSⅡ技术制造的NMOS，具有更低的导通损耗和开关损耗以及优越的开关性能。该产品可广泛应用于马达驱动、PC/NB主板、负载开关以及无线充等领域。

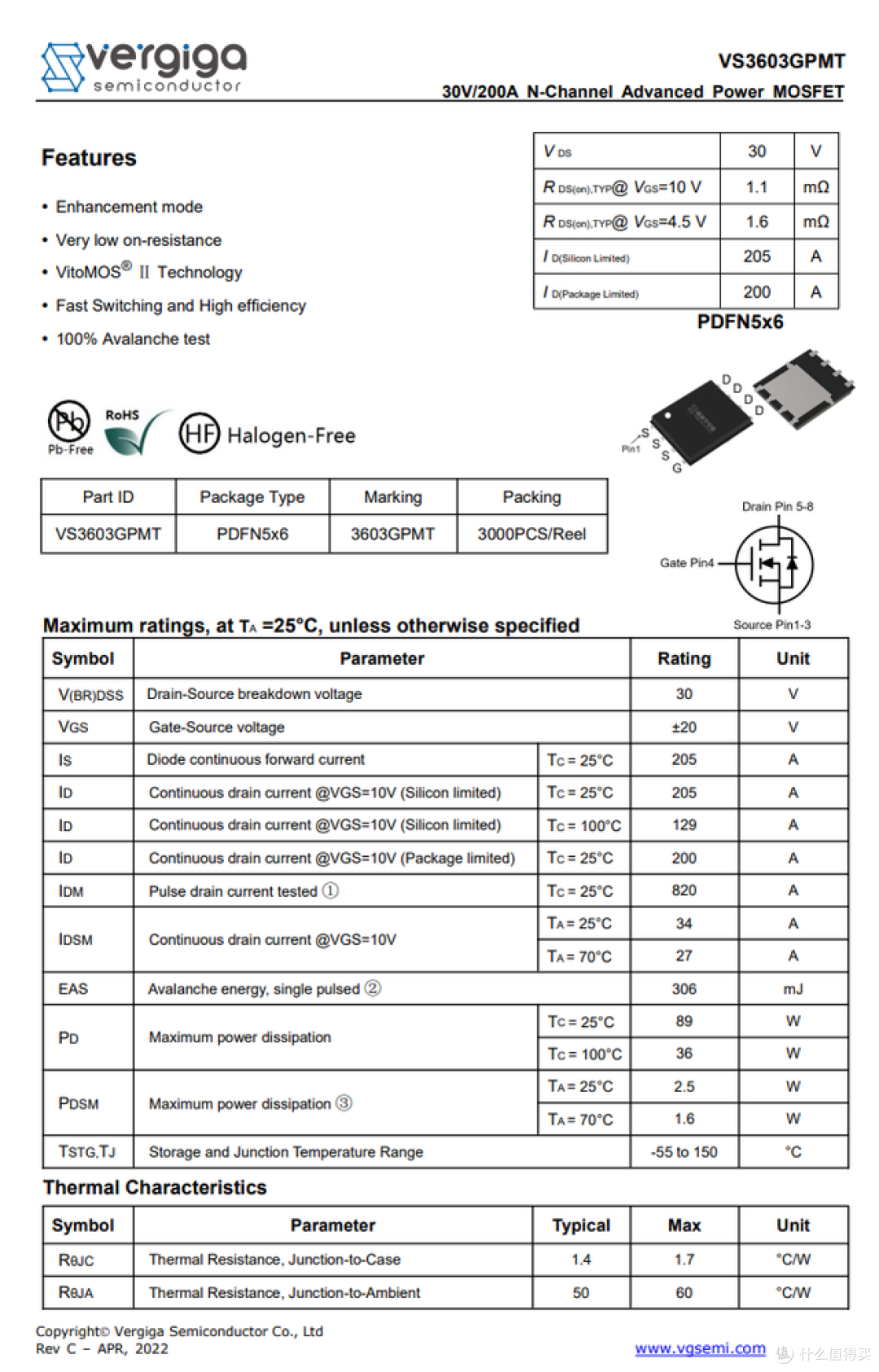

威兆VS3603GPMT详细资料如上图所示。

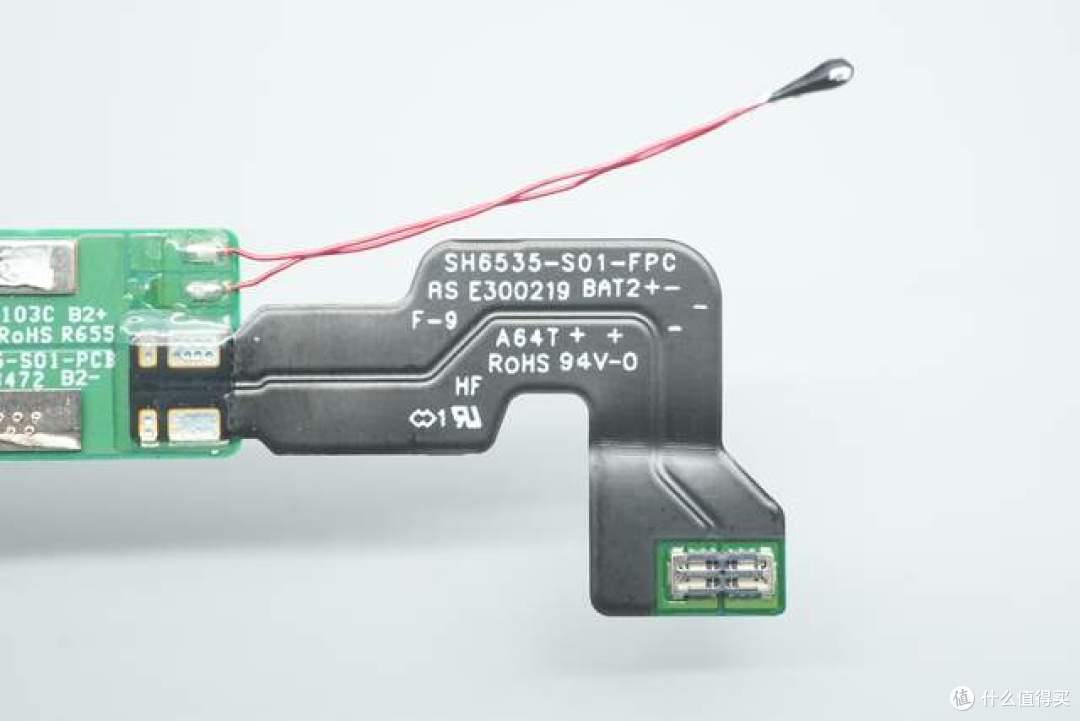

保护板边缘引出的NTC热敏电阻，用于监测电芯温度。

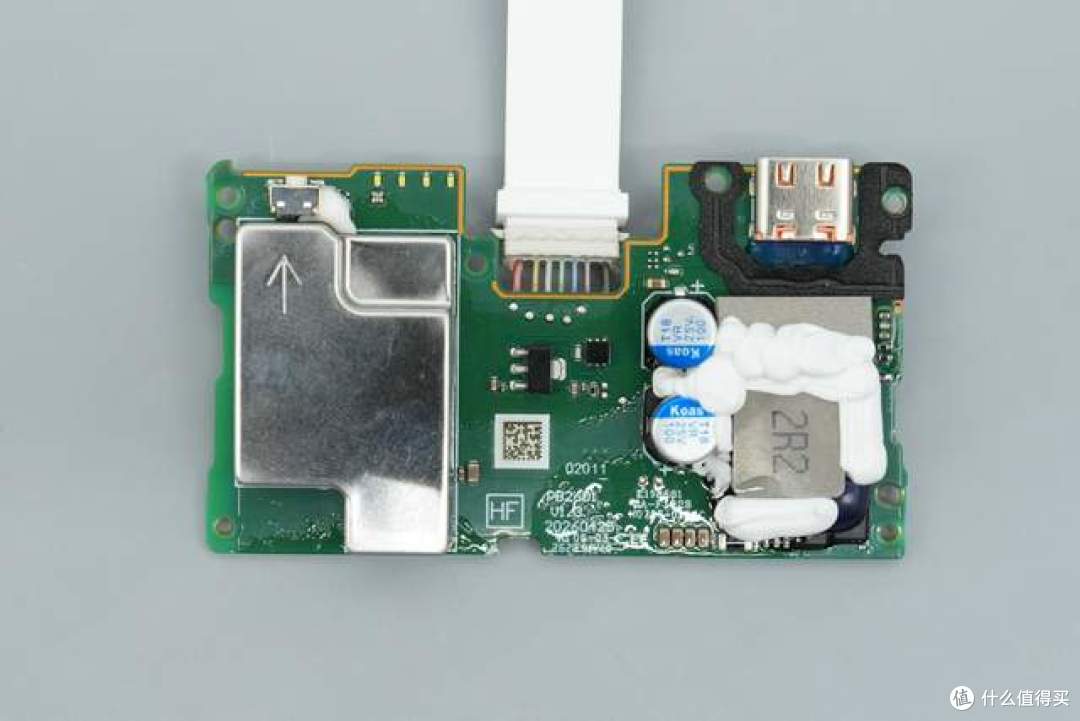

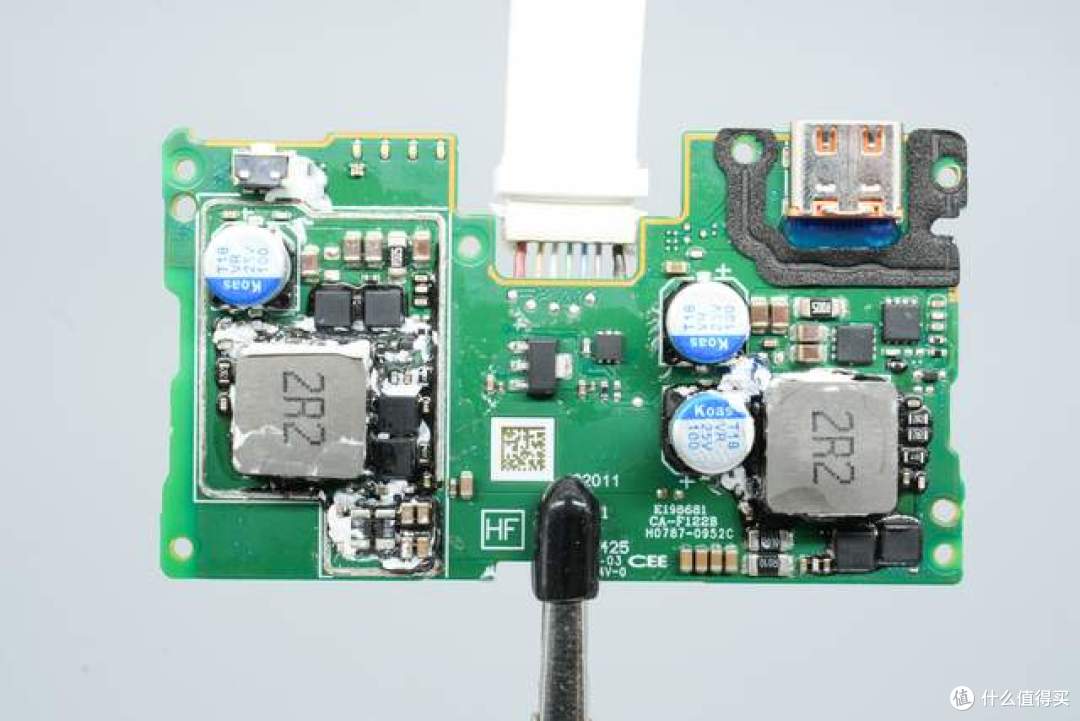

主板正面一览，右侧为USB-C母座，中间有两颗固态电容和一颗2R2合金电感，周围打白胶固定，左侧设有金属屏蔽罩。

清理表面封胶以及屏蔽罩后，可见多颗滤波电容、电感以及MOS管等元器件。

产品PCBA背面涂有三防漆。

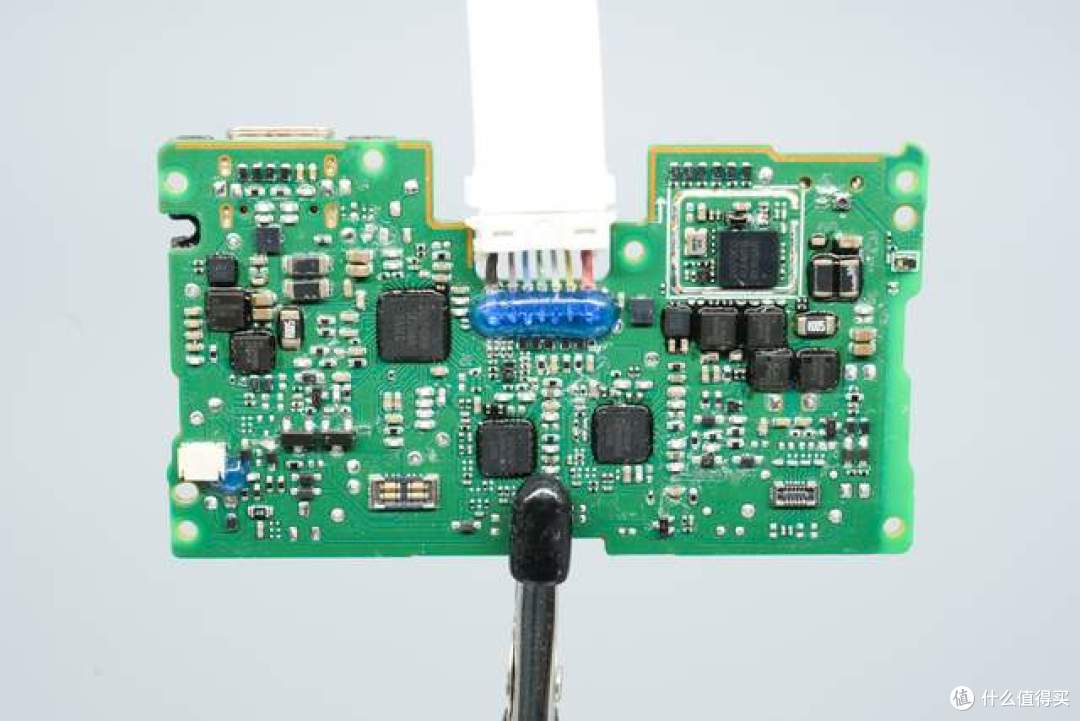

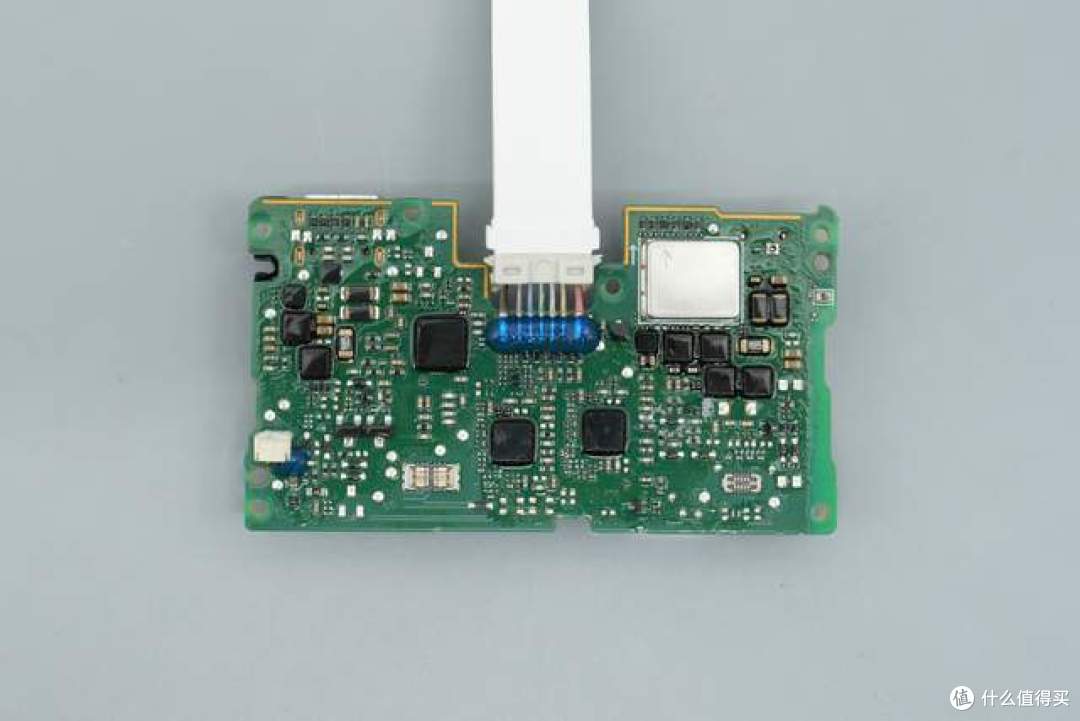

清理表面三防漆，拆除屏蔽罩，可见两颗升降压芯片、一颗协议芯片以及用于实现查找设备的通信芯片。

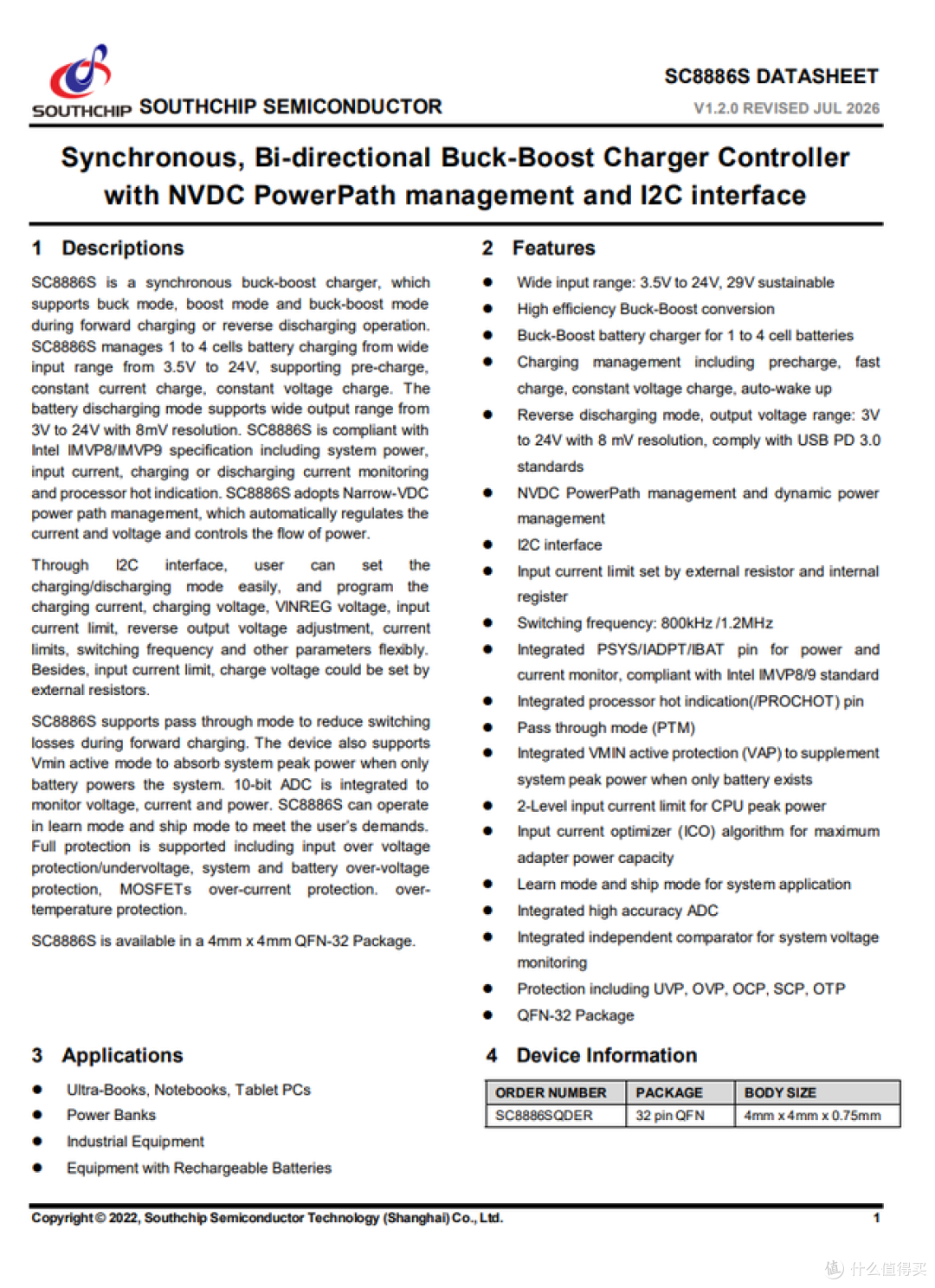

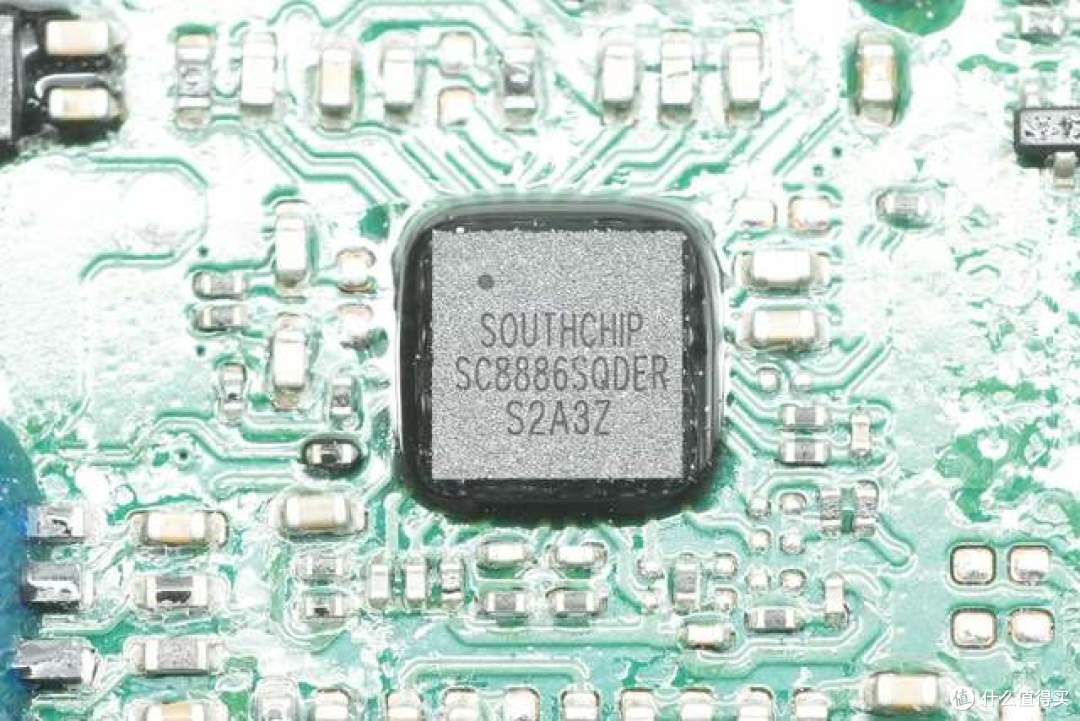

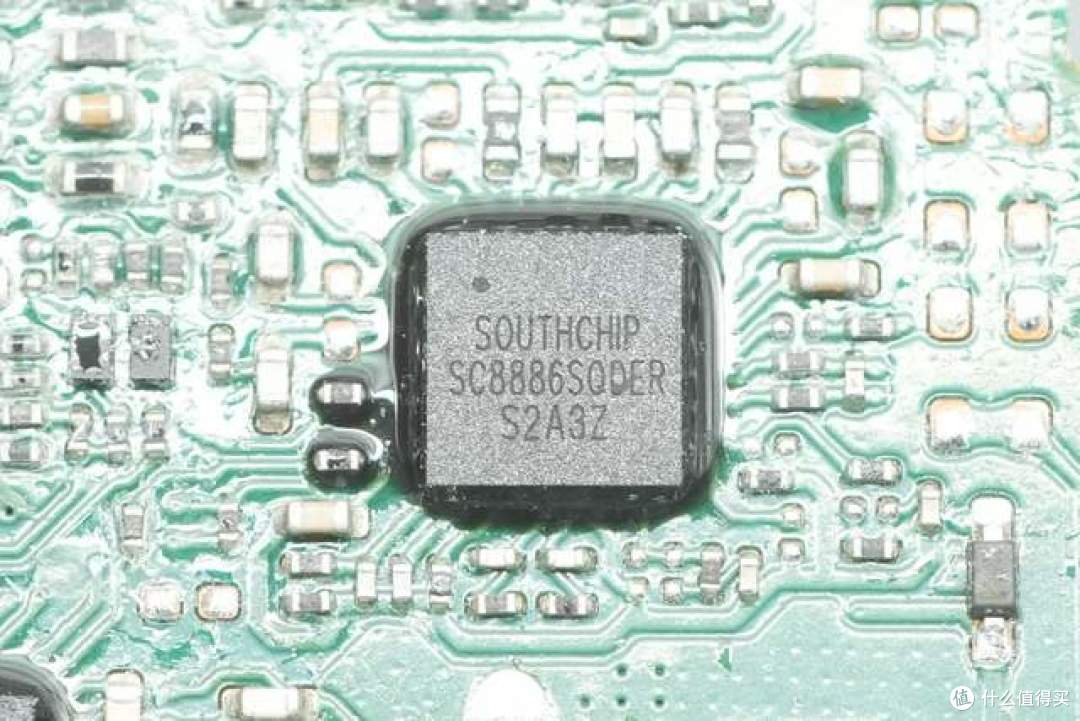

SC8886S是由SOUTHCHIP南芯科技推出的一款带有NVDC电源路径管理和I2C接口的同步双向升降压充电控制器。

该芯片可支持1~4节电池充电，具备3.5V~24V的宽输入电压范围，并在反向放电模式下支持 3V~24V 的输出电压调节，符合PD 3.0标准。芯片采用QFN32封装，适用于超极本、笔记本电脑、平板电脑、移动电源以及工业设备等各类带可充电电池的系统。

SC8886S符合Intel IMVP8/IMVP9规范，集成了系统功率、电流监控和处理器热指示功能。芯片内置10位高精度ADC，支持降低开关损耗的直通模式、用于补充系统峰值功率的Vmin动态保护、两级输入电流限制以及输入电流优化算法。

系统可通过I2C接口灵活设置充放电模式、电流电压参数及开关频率，同时芯片还具备学习模式、运输模式以及包括过压、欠压、过流、短路和过温在内的全方位保护功能。

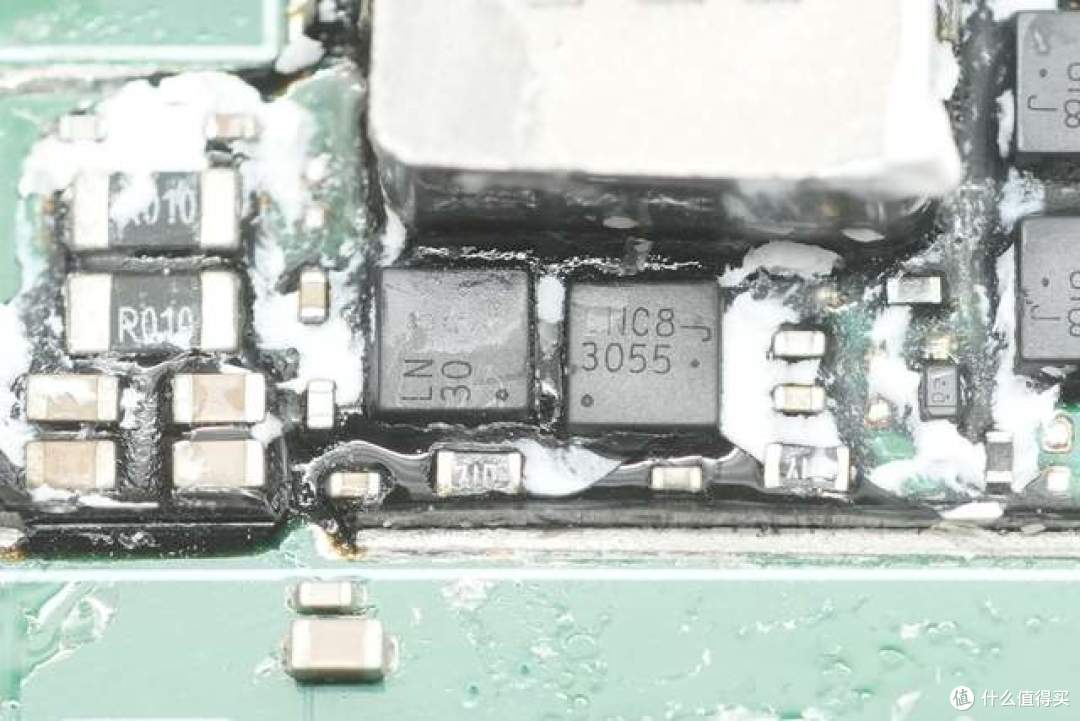

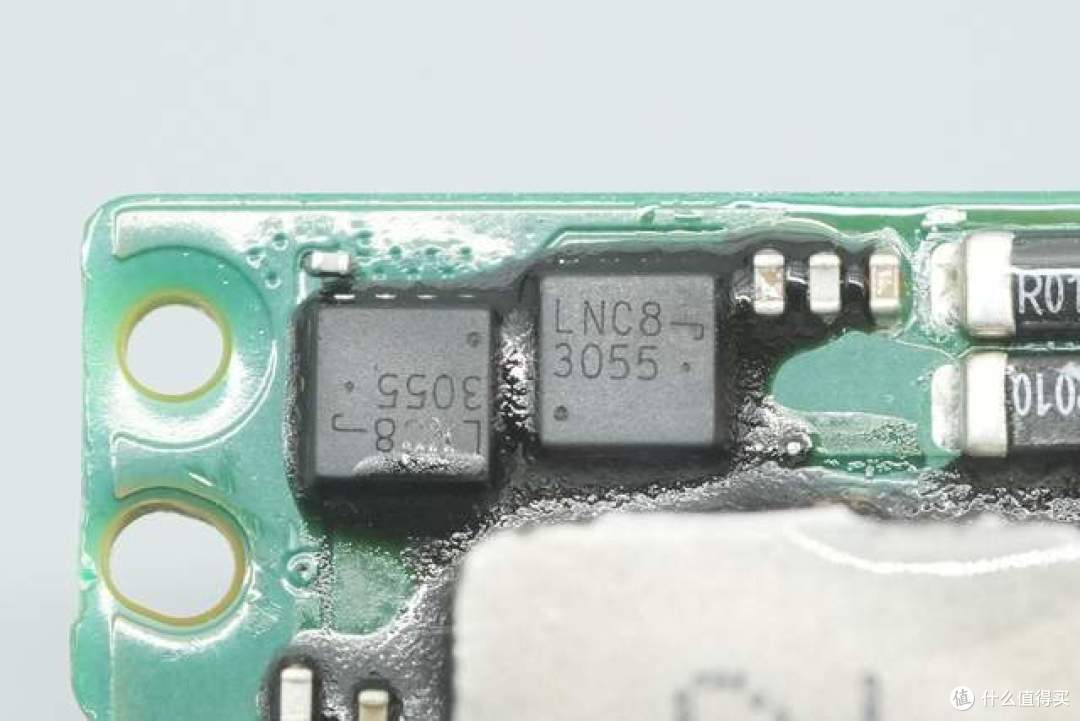

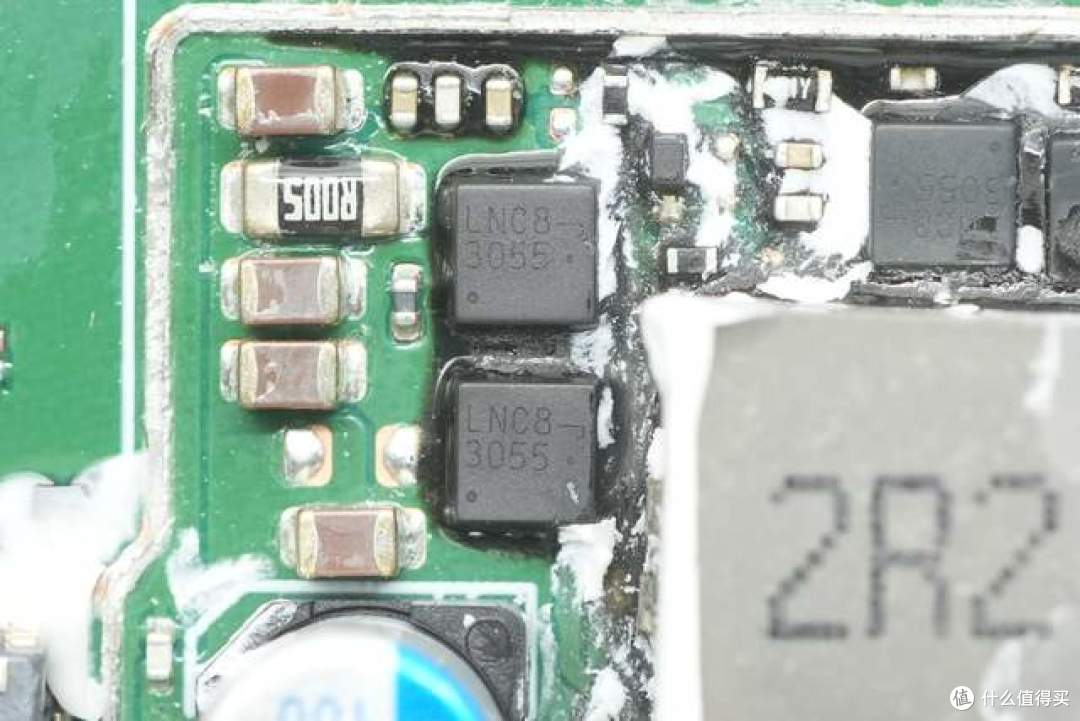

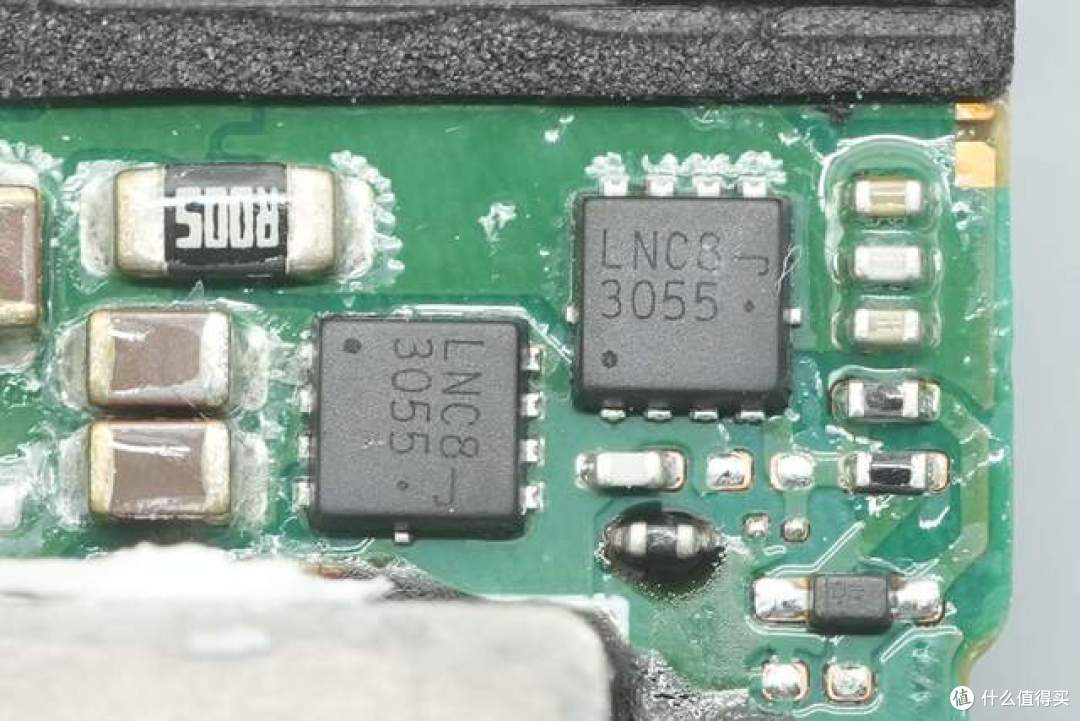

4颗升降压MOS均来自LRC乐山无线电，其中两颗型号为LNC83055DT0AG，NMOS，耐压30V，导阻3.8mΩ，采用PDFN3333封装。

另外两颗同样为乐山无线电LNC83055DT0AG。

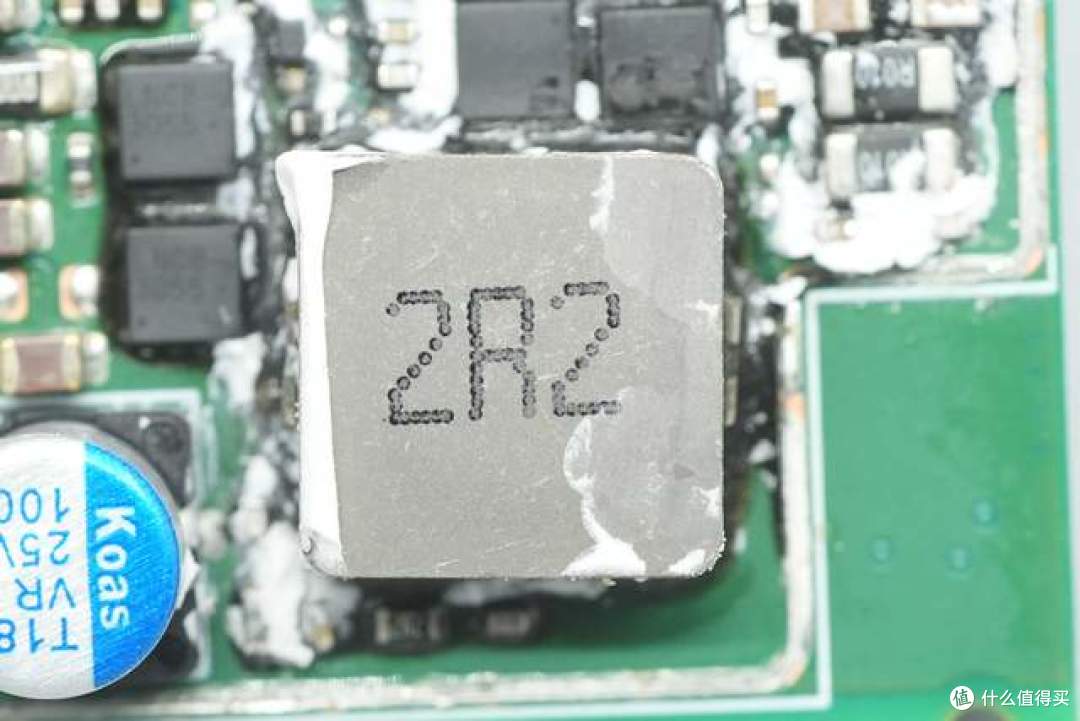

2.2μH合金电感特写。

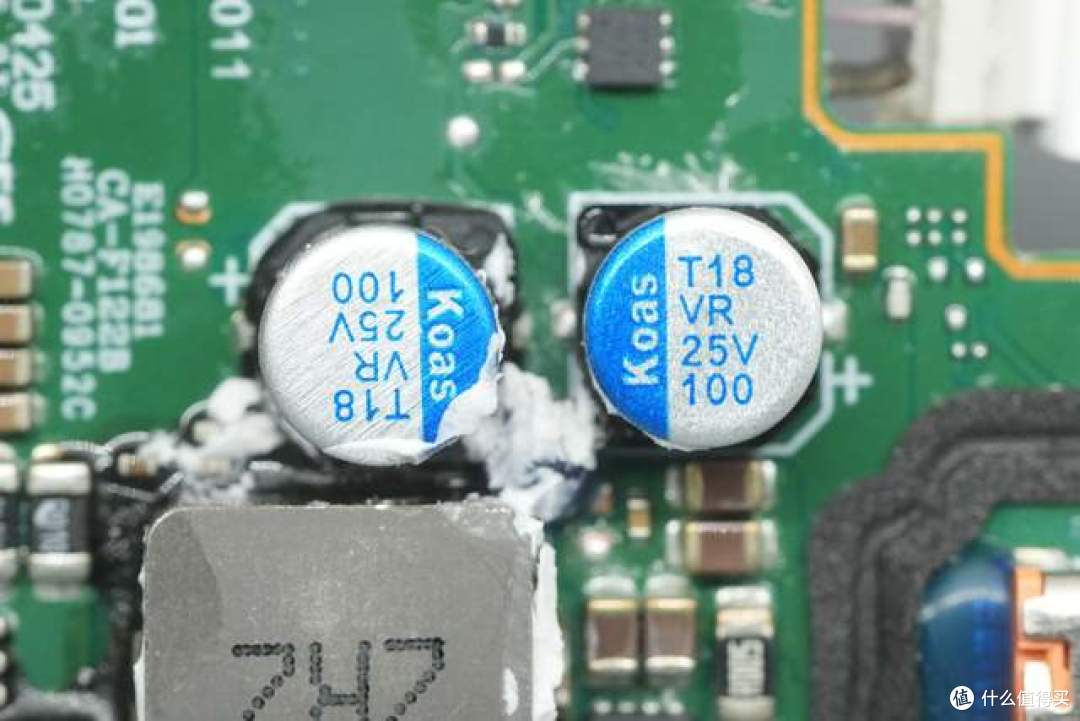

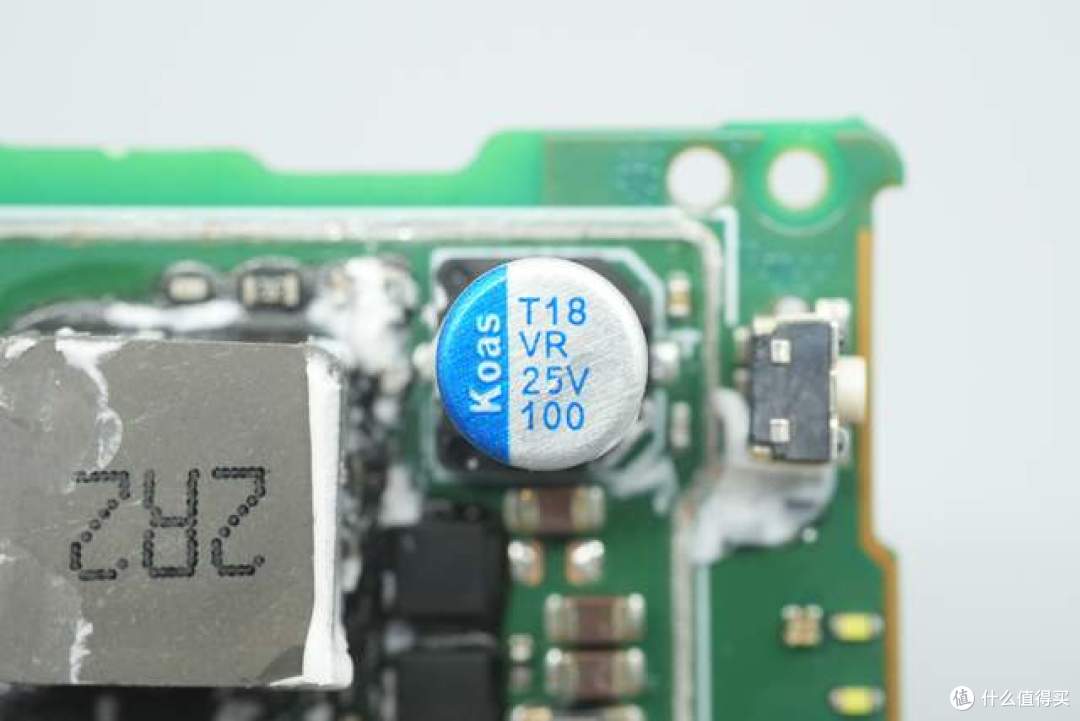

滤波电容来自Koshin东佳，规格为25V 100μF。

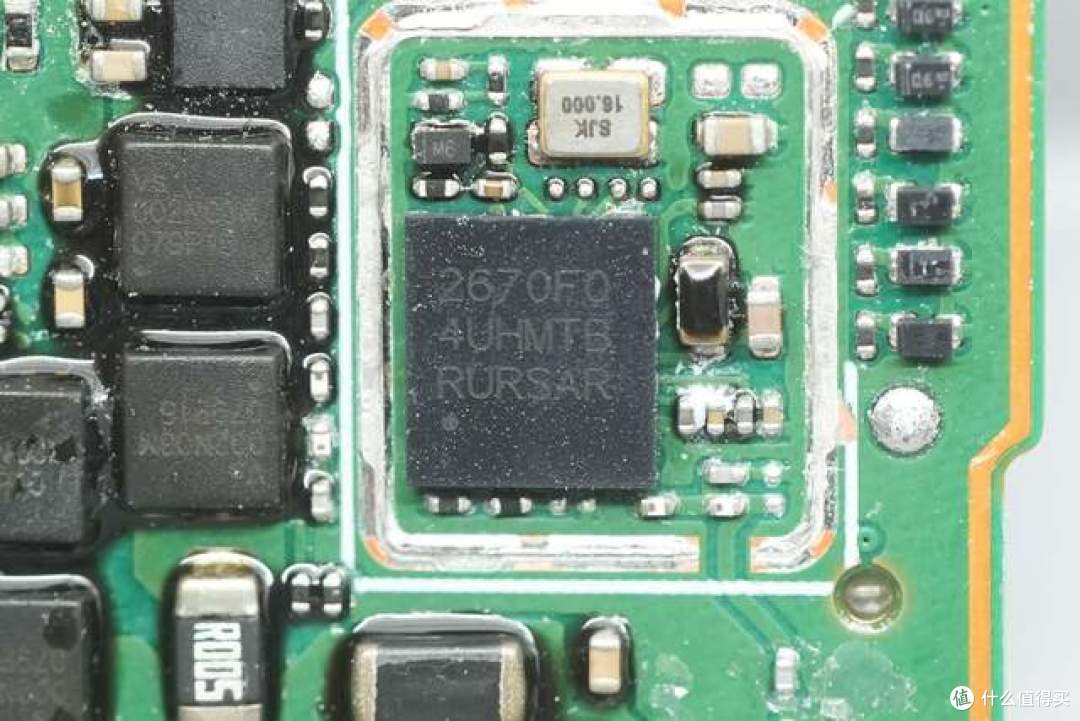

一颗通信芯片丝印2670F0，用于实现智能交互、设备查找等功能以满足2026新国标需求。芯片上方还设有一颗16MHz晶振用于发出时钟信号。

另一颗升降压充电芯片同样为南芯科技SC8886S。

两颗升降压MOS管为乐山无线电LNC83055DT0AG。

另外两颗升降压开关管同样为乐山无线电LNC83055DT0AG。

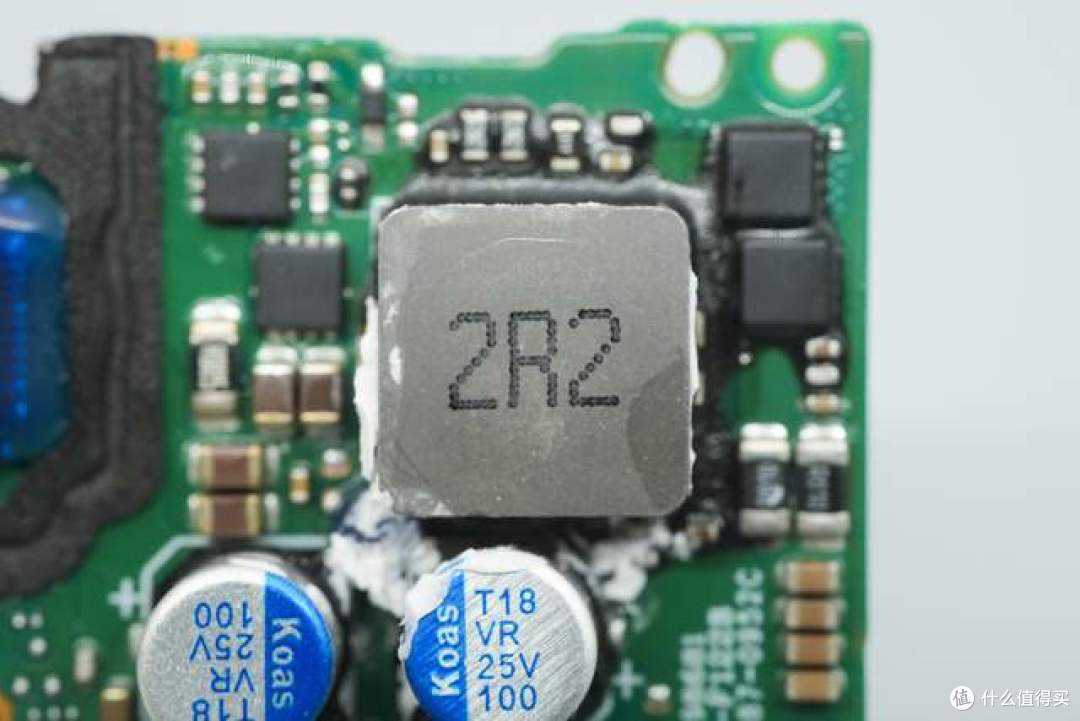

一颗2.2μH合金电感。

两颗滤波电容同样来自东佳，规格为25V 100μF。

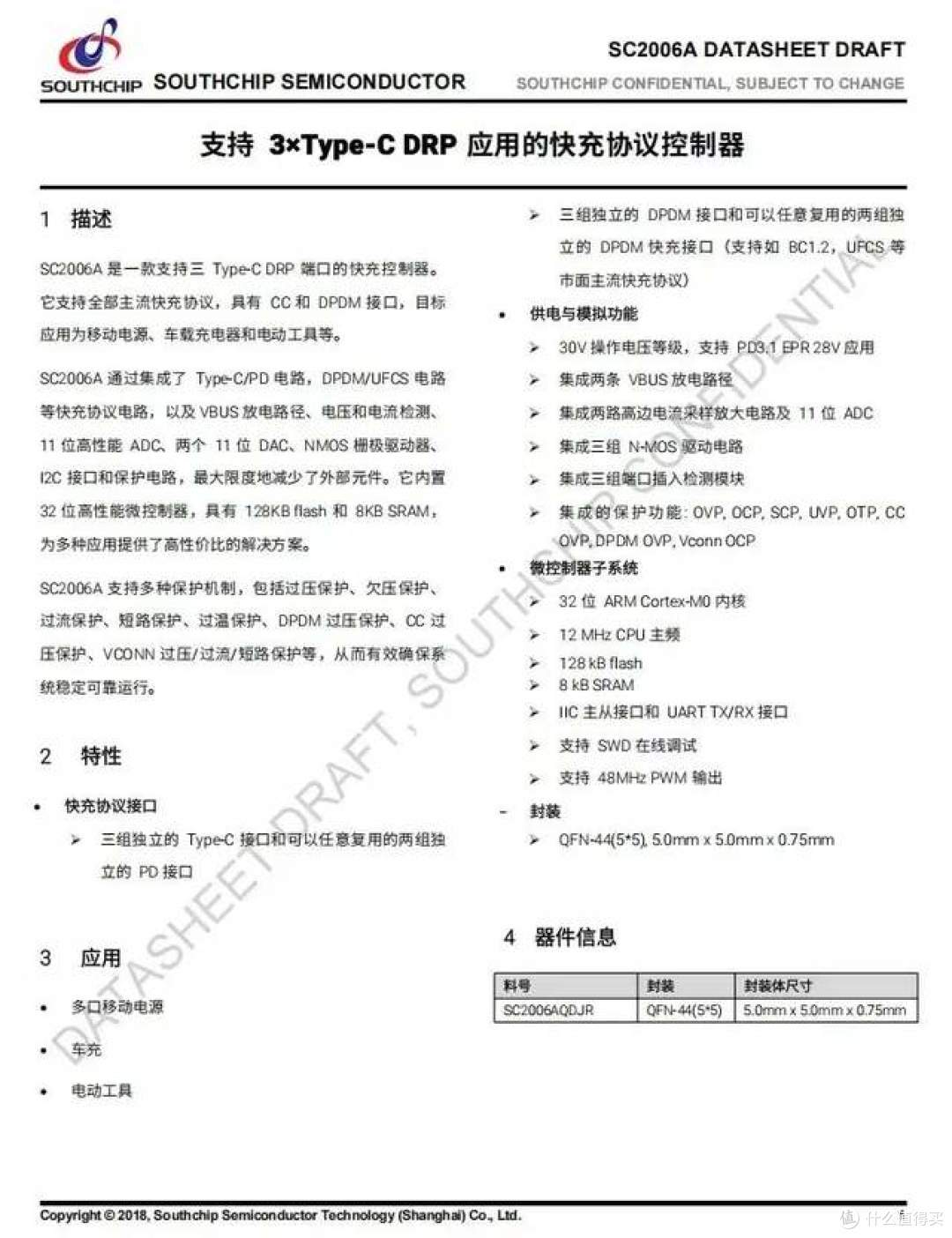

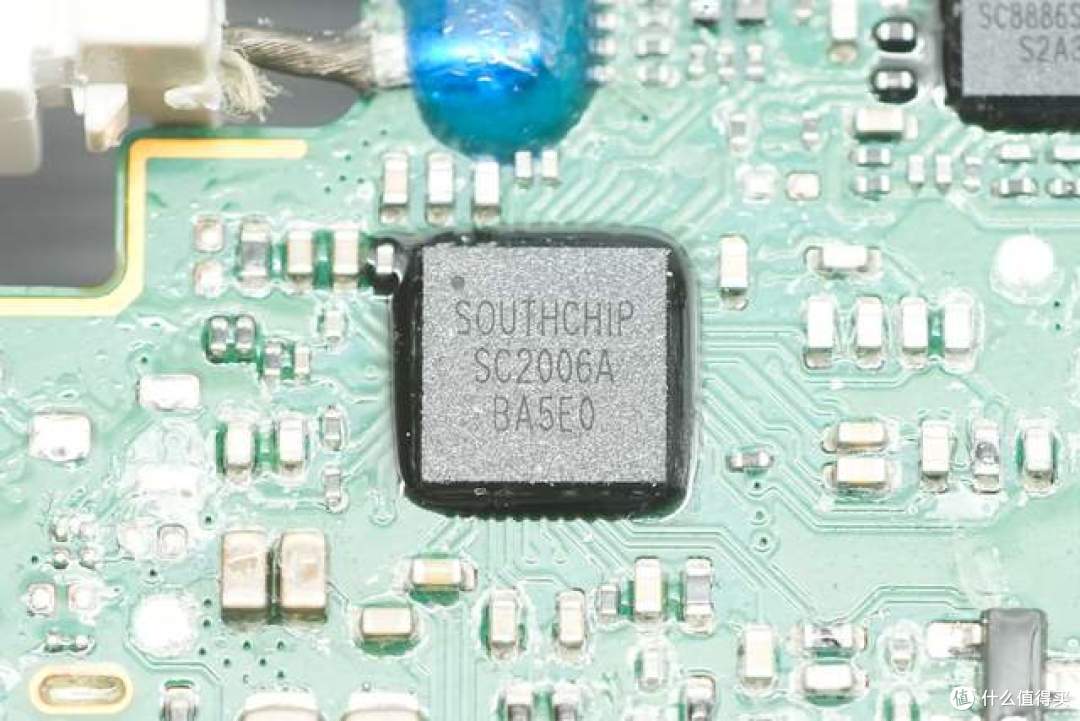

产品内置的协议芯片采用南芯科技SC2006A，这是一款支持3 Type-C DRP端口的快充控制器。芯片支持全部主流快充协议，具有CC和DPDM接口，目标应用为移动电源、车载充电器和电动工具等。

SC2006A通过集成了Type-C/PD电路，DPDM/UFCS电路等快充协议电路，以及VBUS放电路径、电压和电流检测、11位高性能ADC、两个11位DAC、NMOS栅极驱动器、I2C接口和保护电路，最大限度地减少了外部元件。

SC2006A内置32位高性能微控制器，具有128KB flash和8KB SRAM，为多种应用提供了高性价比的解决方案。

SC2006A还支持多种保护机制，包括过压保护、欠压保护、过流保护、短路保护、过温保护、DPDM过压保护、CC过压保护、VCONN过压/过流/短路保护等，从而有效确保系统稳定可靠运行。

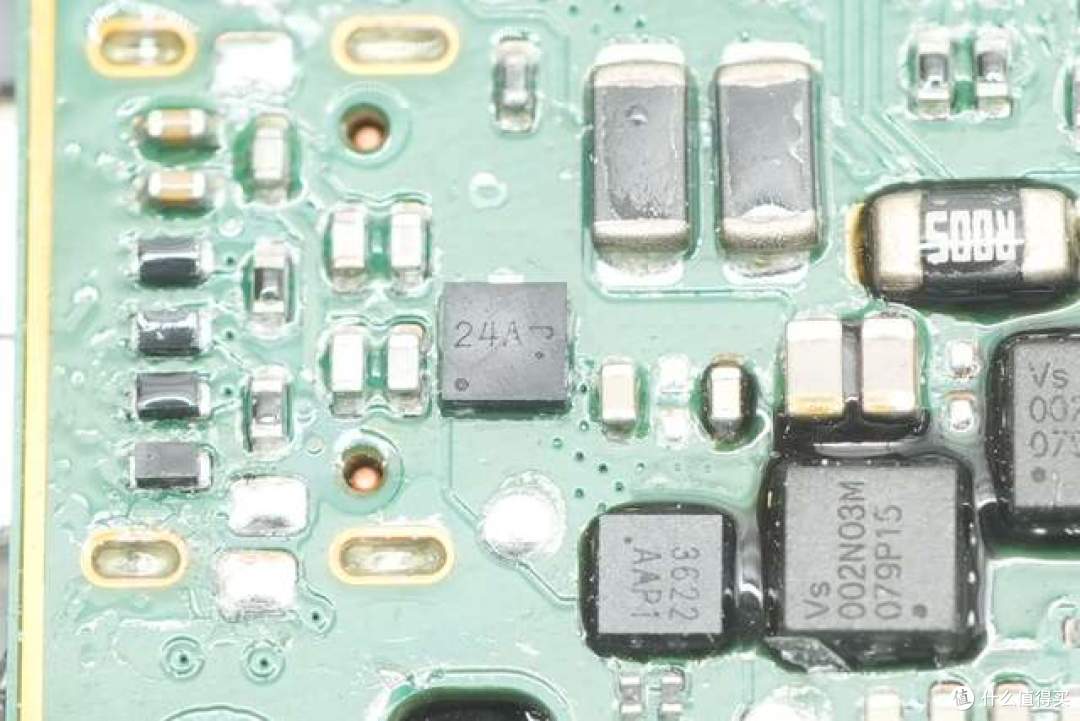

一颗TVS。

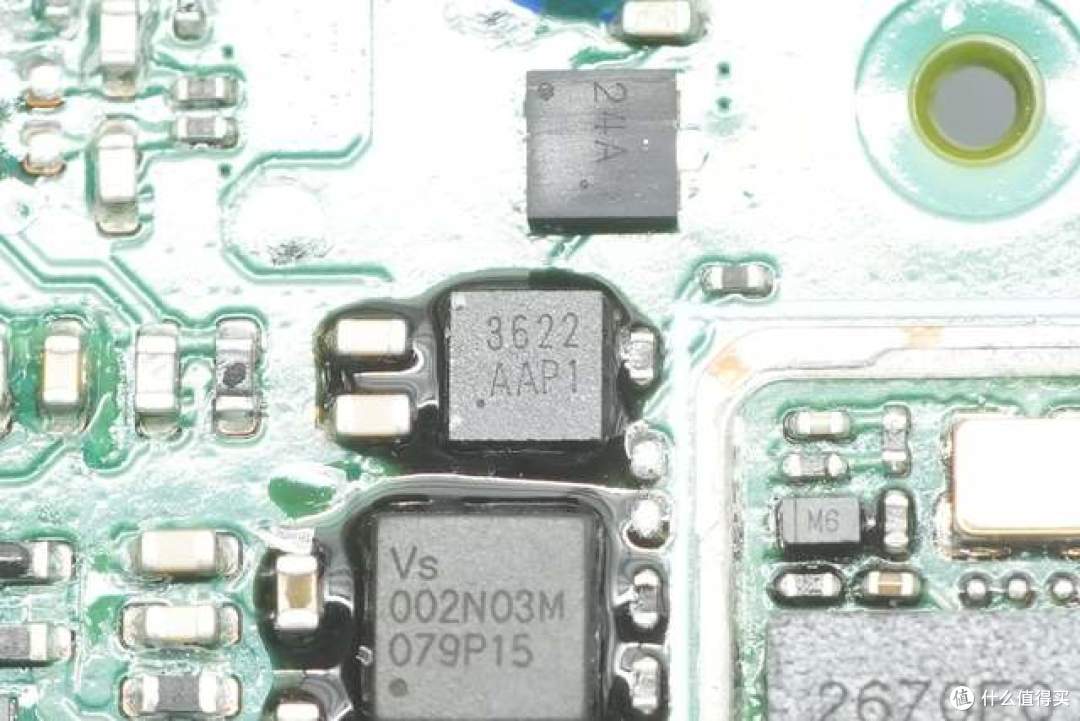

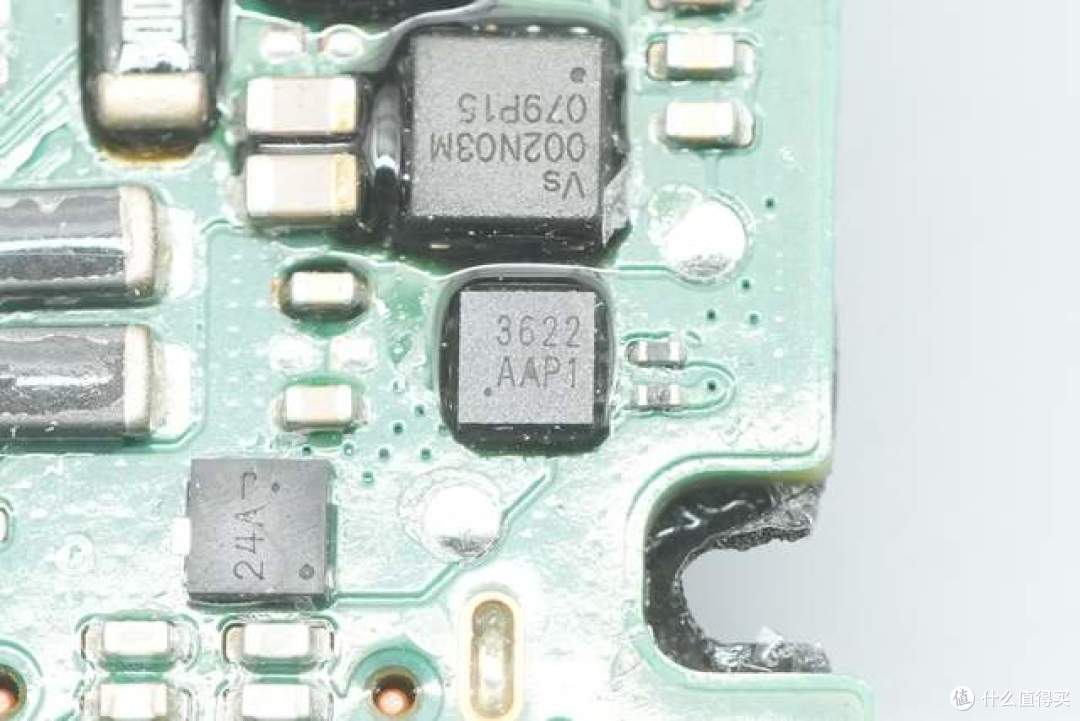

一颗供电切换控制MOS管来自Vergiga威兆，型号为VS3622AA4，NMOS，耐压30V，导阻 8.7mΩ，采用DFN2*2封装。

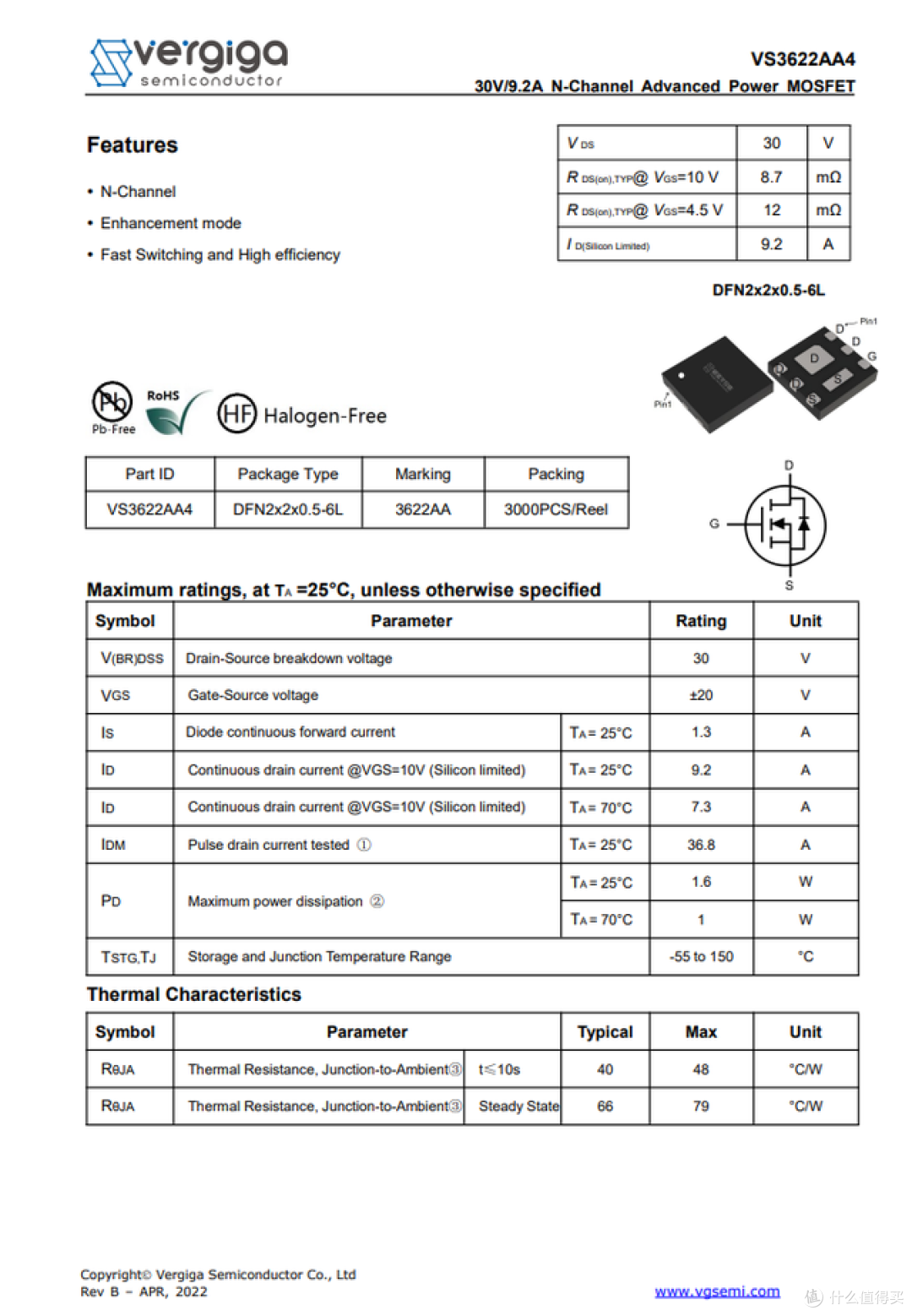

威兆 VS3622AA4 资料信息。

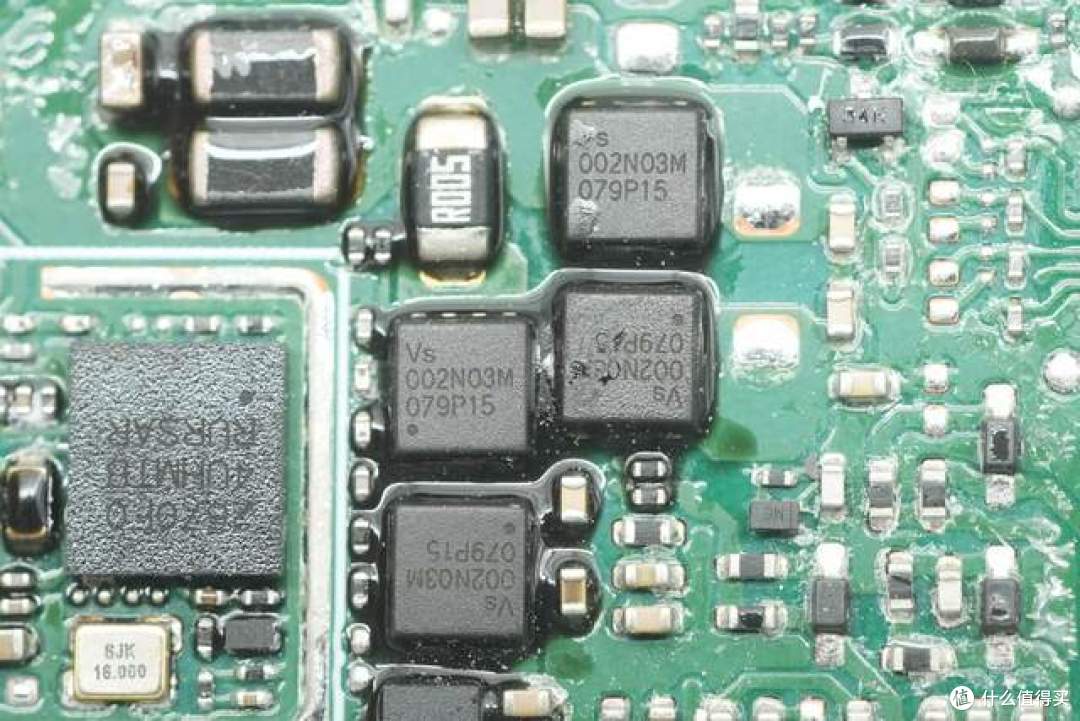

四颗VBUS管来自Vergiga威兆，VSE002N03MS-G，采用PDFN3333封装，耐压30V，导阻1.4mΩ。

这是一颗采用VitoMOSⅡ技术制造的NMOS，具有更低的导通损耗和开关损耗以及优越的开关性能。该产品可广泛应用于PC/NB主板、负载开关以及无线充等领域。

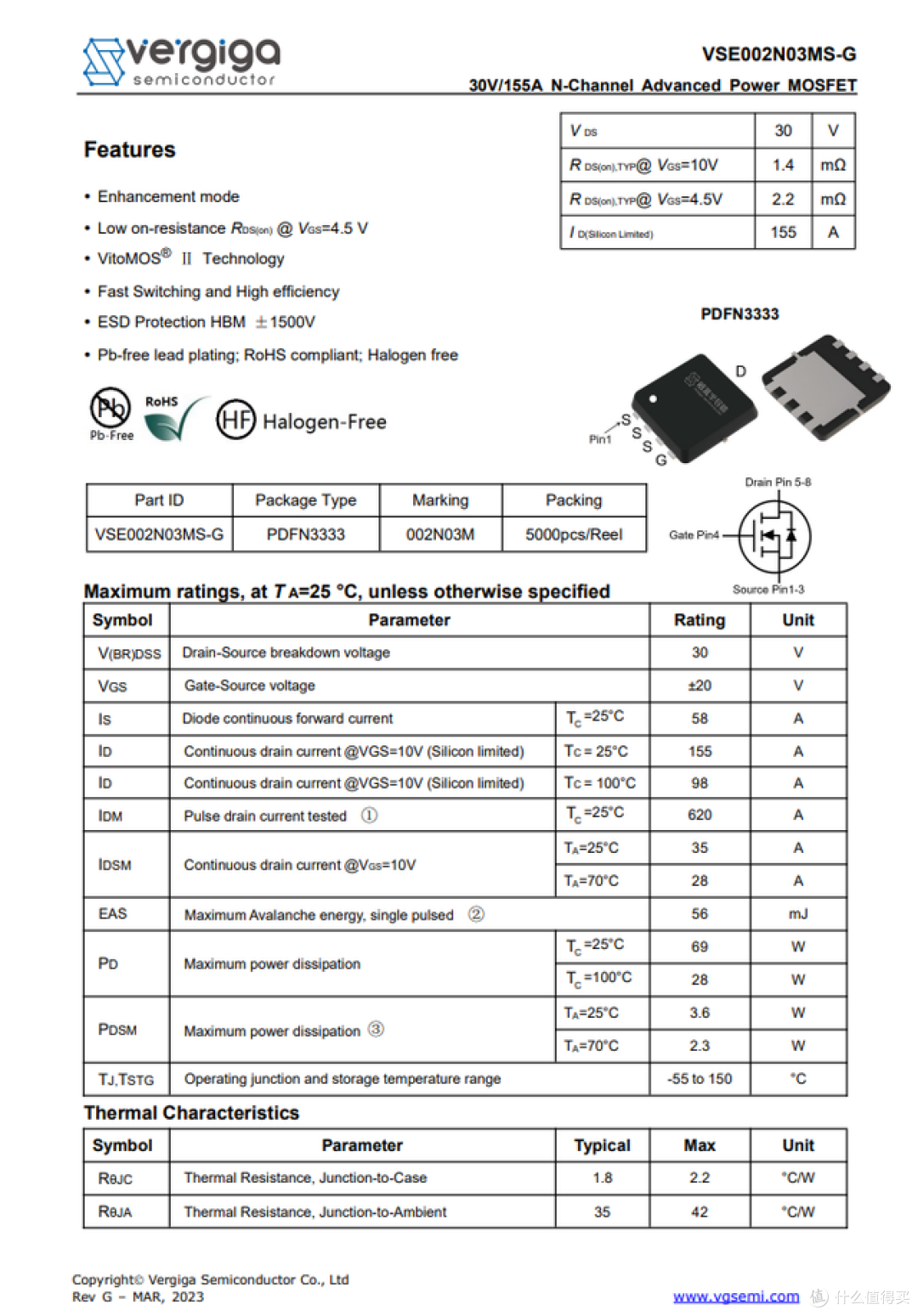

威兆VSE002N03MS-G资料信息。

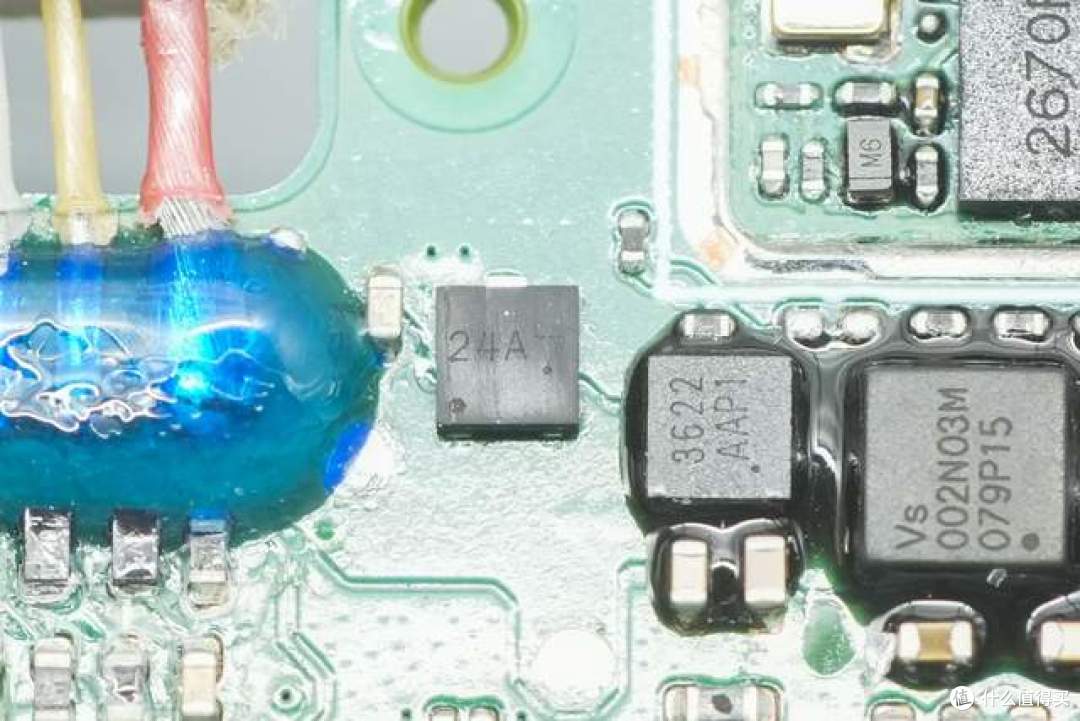

另一颗TVS。

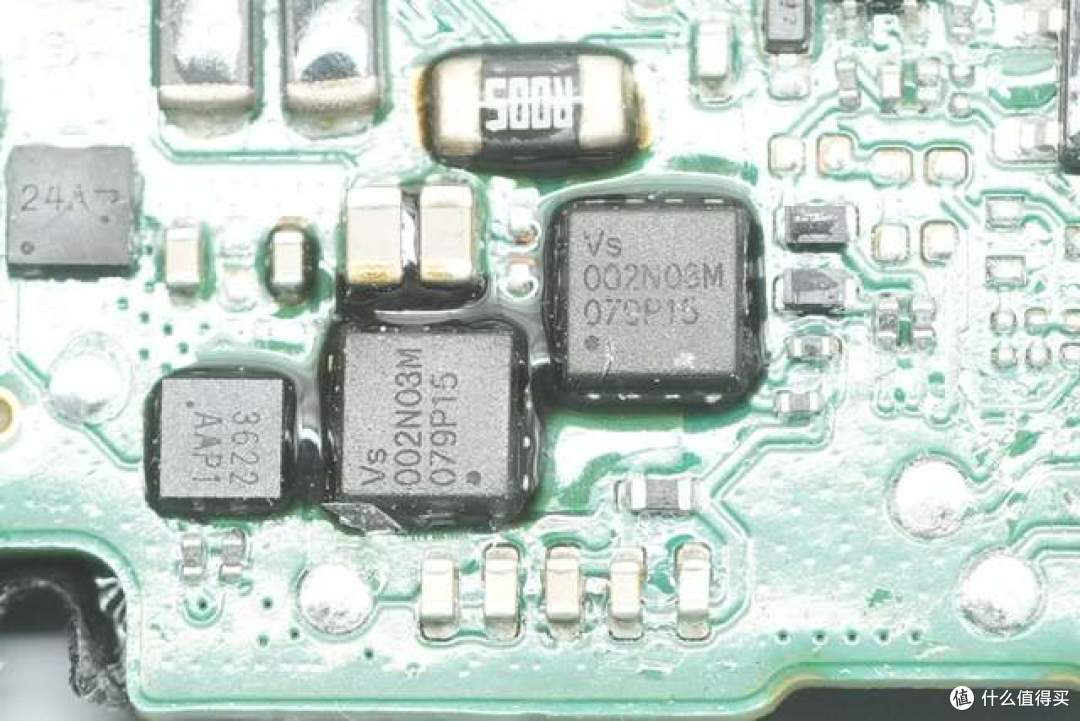

另一颗威兆VS3622AA4供电切换控制MOS。

另外两颗VBUS管同样为威兆VSE002N03MS-G。

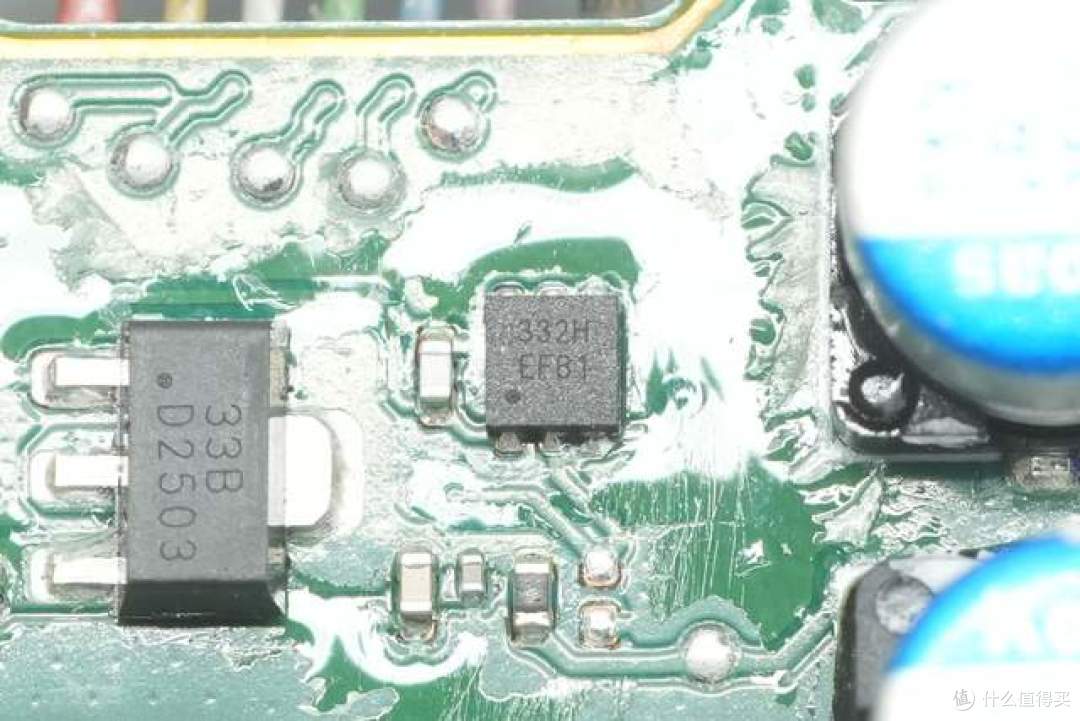

一颗eMarker芯片来自Hynetek慧能泰，型号为HUSB332H，采用DFN2*2封装。

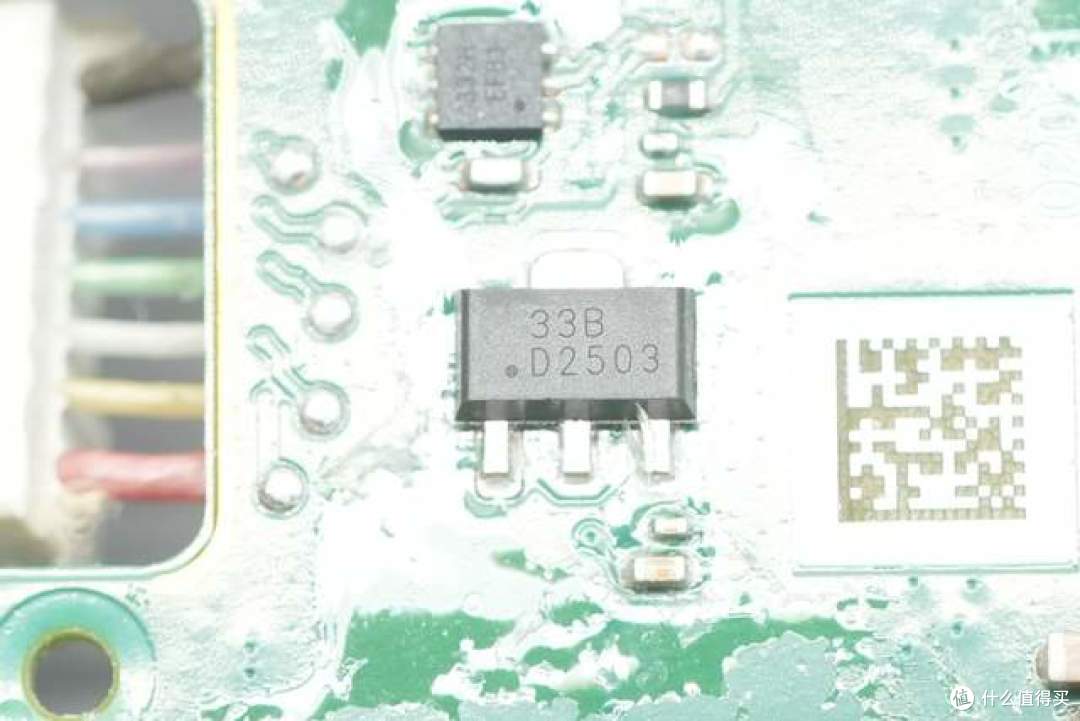

一颗丝印33B的LDO稳压芯片。

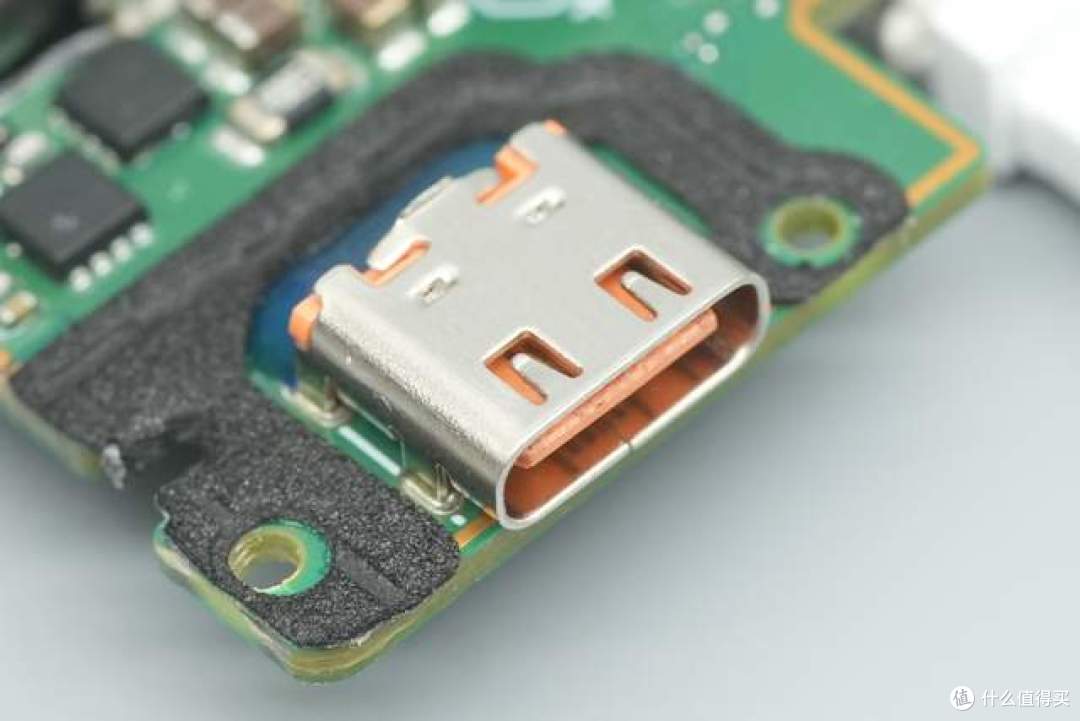

USB-C接口采用华为经典橙色胶芯。

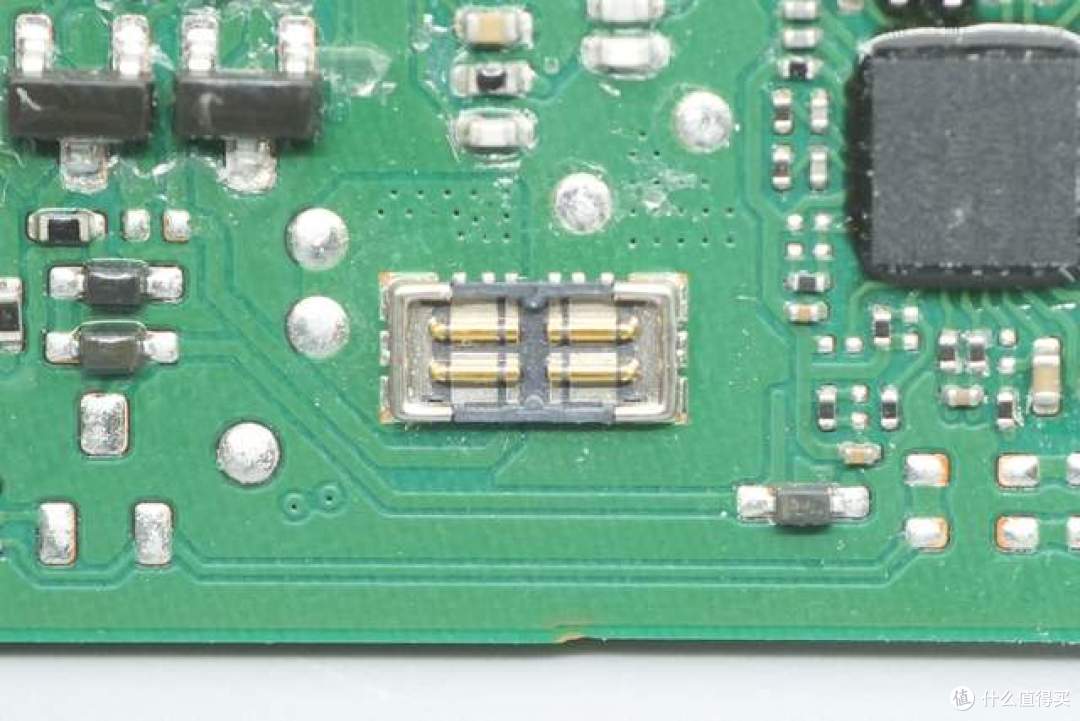

其中一个连接BMS保护板正负极的BTB连接座。

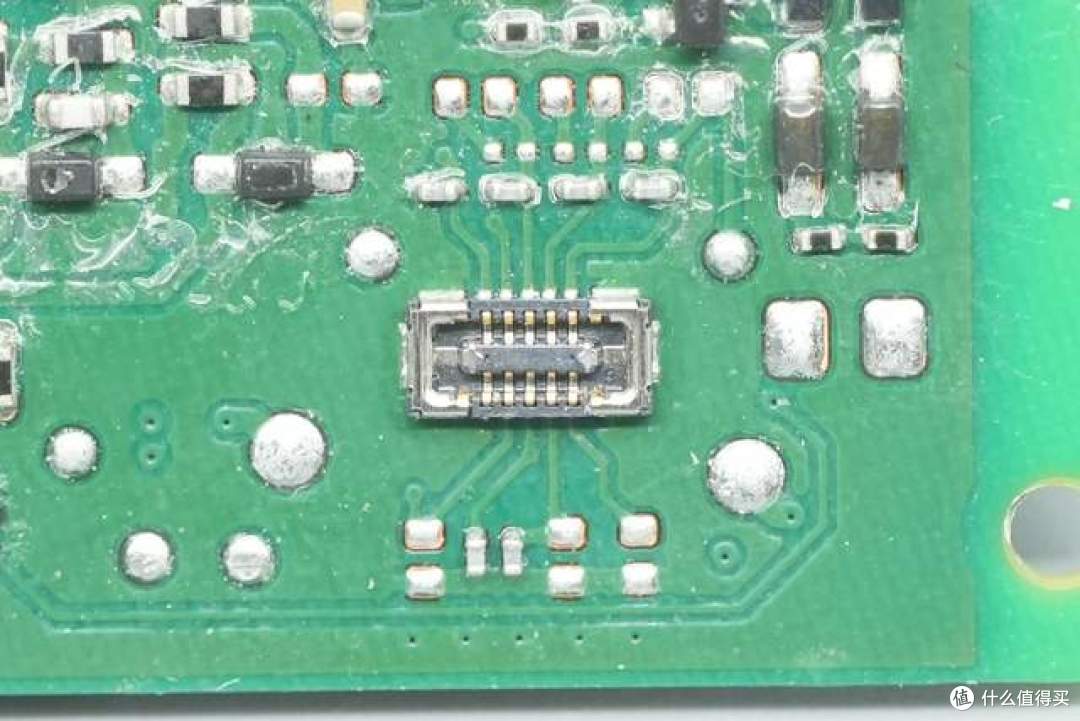

另一个连接BMS保护板通信的BTB连接座。

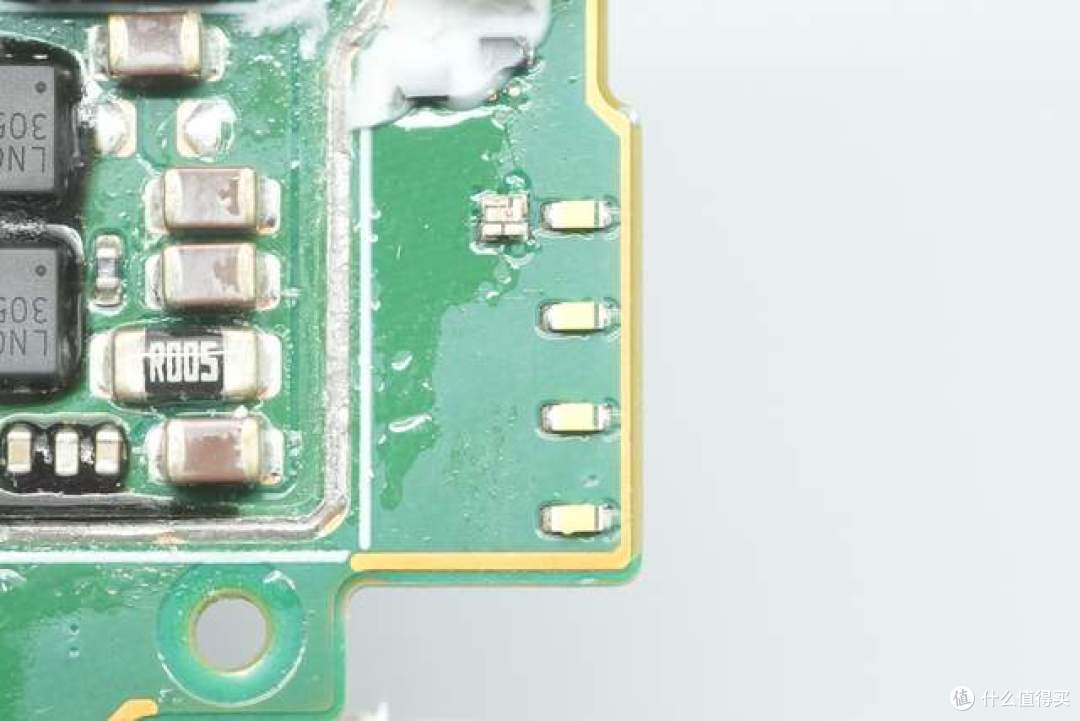

PCBA边缘设有四颗LED指示灯，用于提示产品电量。

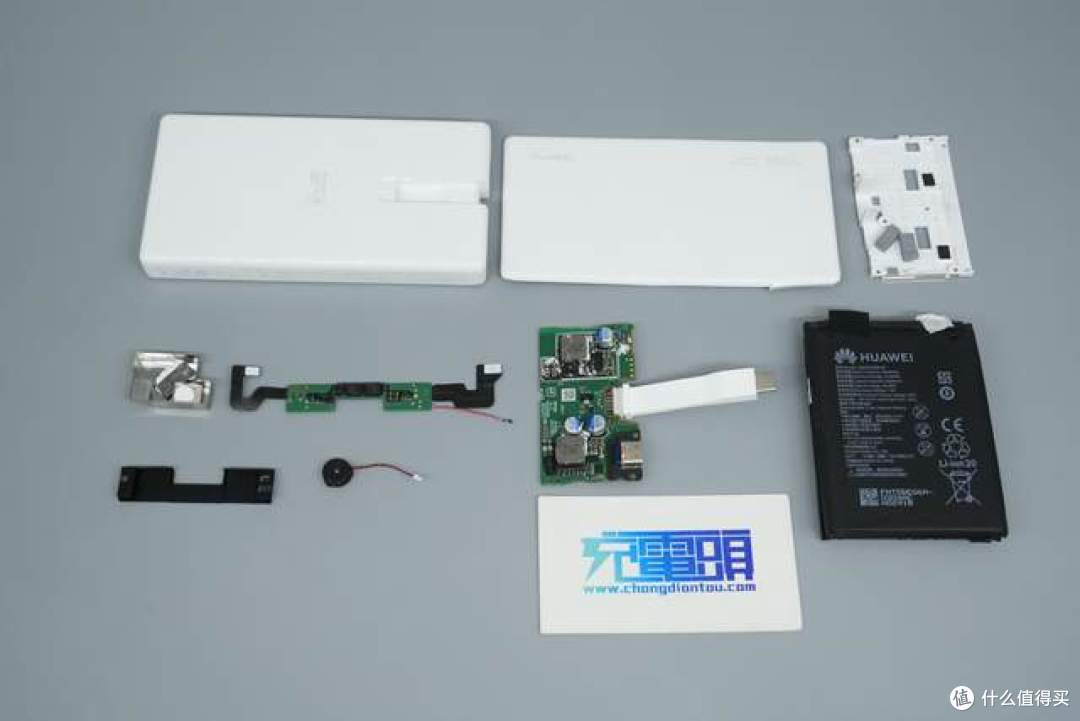

全部拆解完毕，来一张全家福。

充电头网总结

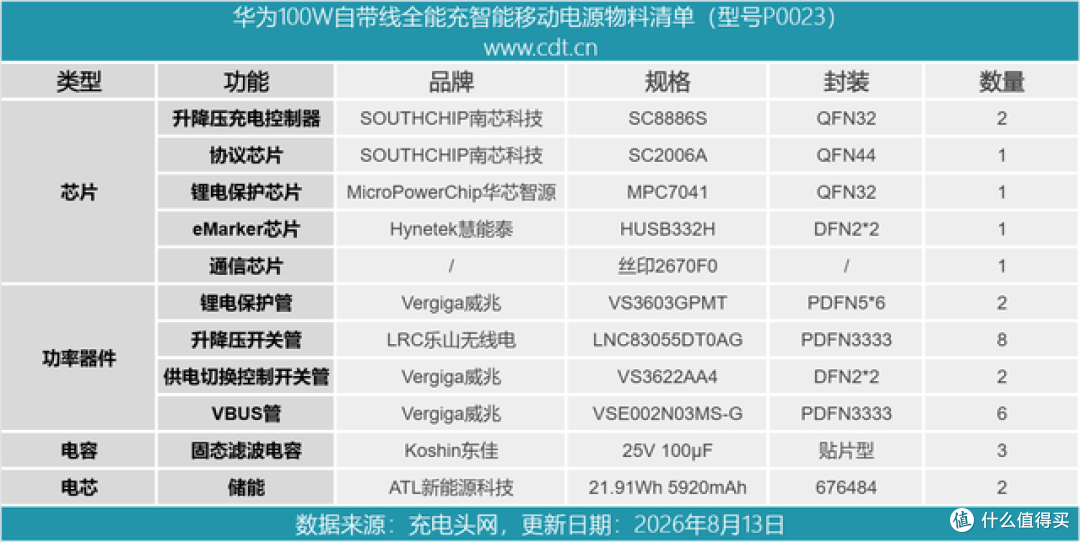

最后附上产品的物料清单，方便大家查阅。

华为这款新国标100W自带线全能充移动电源采用经典纯白配色，PC防火材质外壳搭配表面流光UV工艺，边缘圆弧设计让整体手感十分温润。

该移动电源支持HUAWEI HiPair，配合华为智慧生活App，可实现设备查找、遗落提醒以及实时查看电池温度与电压等智能交互功能，大幅提升了用户体验。

充电头网通过拆解了解到，移动电源内部用料扎实，可圈可点。电芯采用了两串ATL电芯。主控芯片方面，搭载了两颗南芯科技SC8886S同步双向升降压控制器负责电压转换，以及一颗南芯科技SC2006A快充协议控制器进行协议识别。

产品中的升降压开关管及VBUS管采用了乐山无线电以及威兆MOS管，滤波固态电容则来自东佳。

在安全防护与散热设计上，电池保护板选用了华芯智源MPC7041锂电保护芯片配合威兆MOS管，并设有NTC热敏电阻对电芯进行实时温度监控。

此外，PCBA使用了白胶和三防漆进行加固与绝缘处理，外壳内部及PCBA背面还大面积覆盖了石墨导热贴纸。整体结构紧凑、防护到位，是一款颜值与硬核实力兼备的旗舰级移动电源。
