前言
交换机作为企业与数据中心网络的核心基础设施，对配套供电模块的可靠性、转换效率、运维能力有着十分严苛的要求，不仅需要满足宽范围交流输入，还要求支持冗余并联、热插拔更换、完善的保护机制以及长时间连续稳定运行。
本次拆解的麦格米特IPS12400‑AIP‑CA 400W电源模块，是为思科定制的交换机插拔式电源模块，官方标称最高转换效率可达 94%，多用于企业、数据中心机架式交换机。
电源支持冗余热插拔，一台交换机可搭载多只电源模块并联工作，实现 N+1 冗余供电，单模块发生故障时不会造成整机供电中断，方便现场不停机运维替换。下面我们通过详细拆解，展示该电源的硬件架构、器件选型与工艺设计，剖析企业级交换机大功率模块化电源的实现思路。
麦格米特400W电源模块外观
麦格米特400W电源模块采用长条方柱造型设计，经典全金属外壳用于辅助散热。

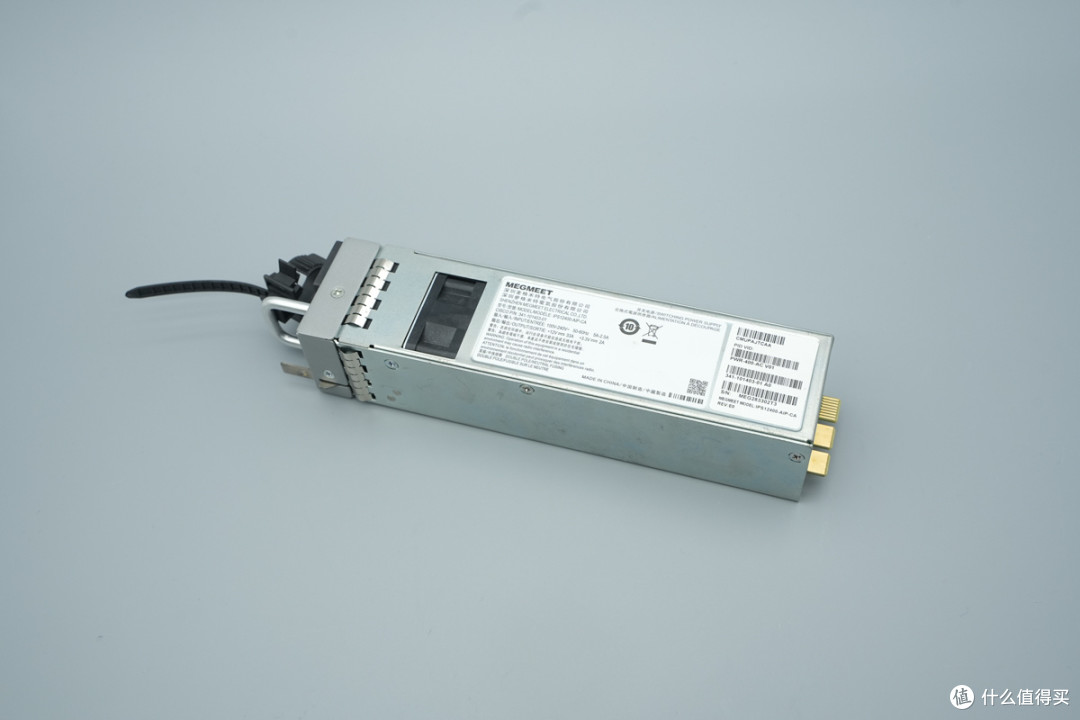

机身顶部贴有电源模块铭牌。
电源铭牌特写
型号：IPS12400-AIP-CA
CISCO P/N: 341-101403-01
输入：100-240V~ 50-60Hz 5A-2.5A
输出：+12V⎓33A +3.3V⎓2A
深圳麦格米特电气股份有限公司
电源靠输入一端上设有接地弹片。

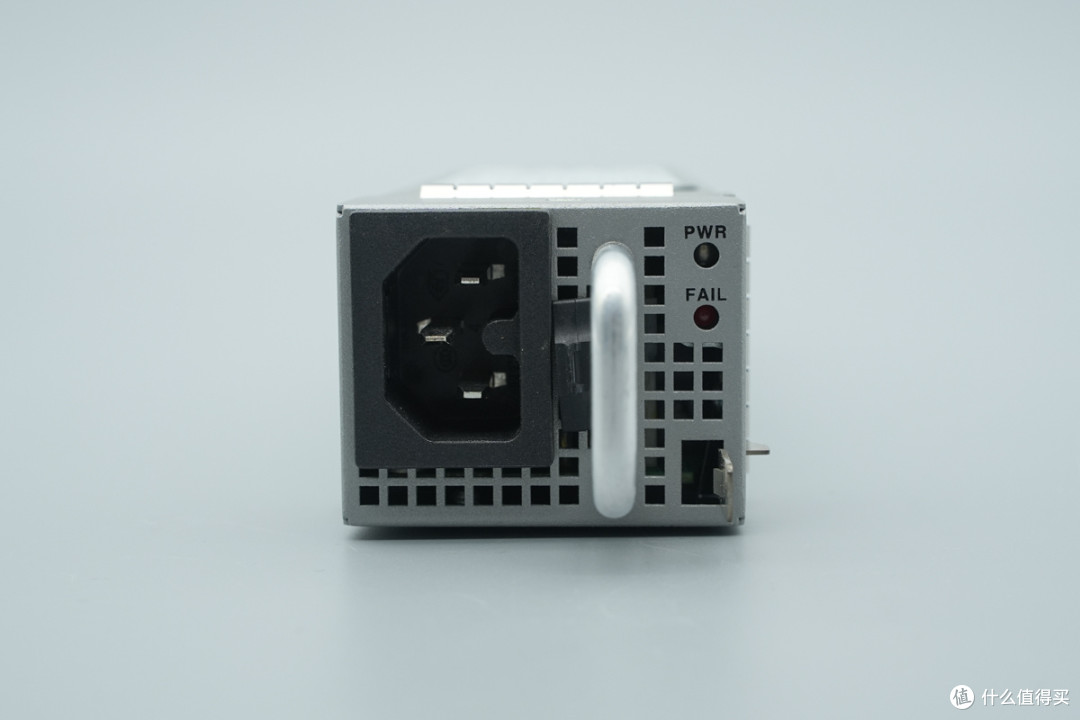

输入端设有供电接口、指示灯以及提手等。

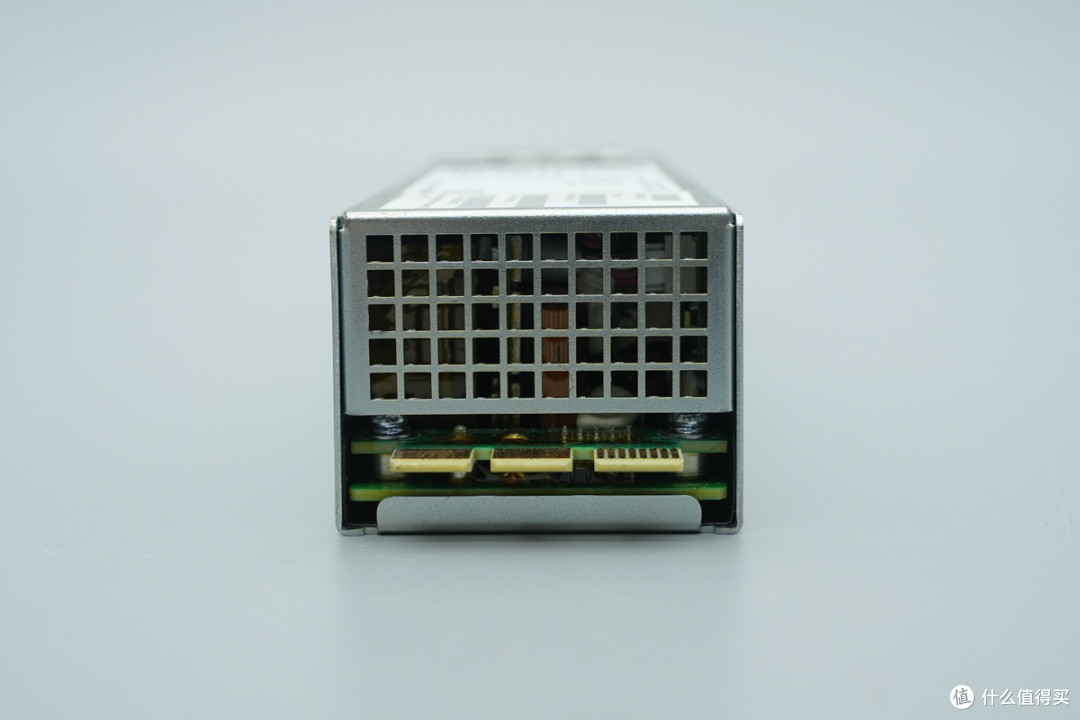

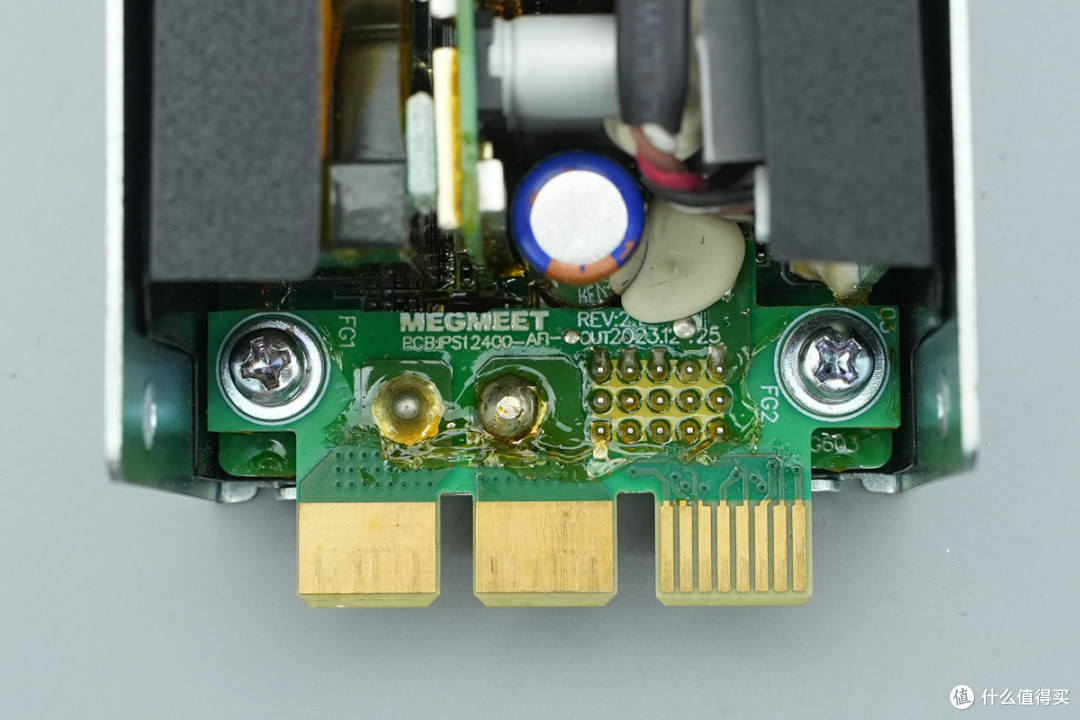

输出端设有格栅和金手指小板。
实测电源机身带金手指长度为202.76mm。

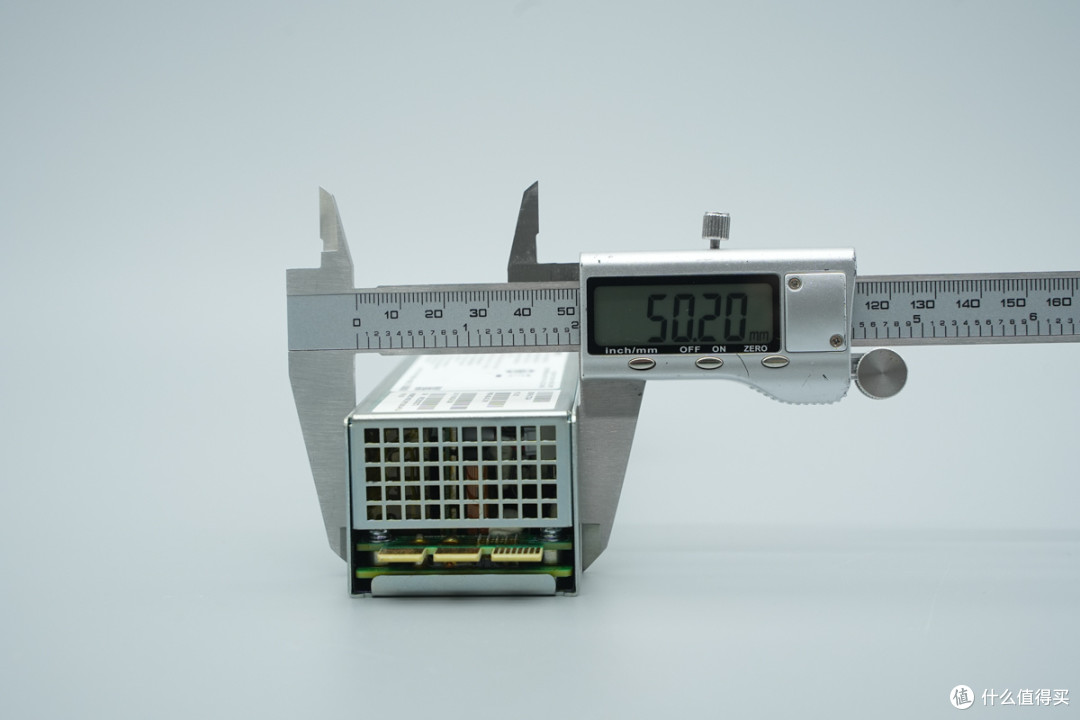

宽度为50.2mm。

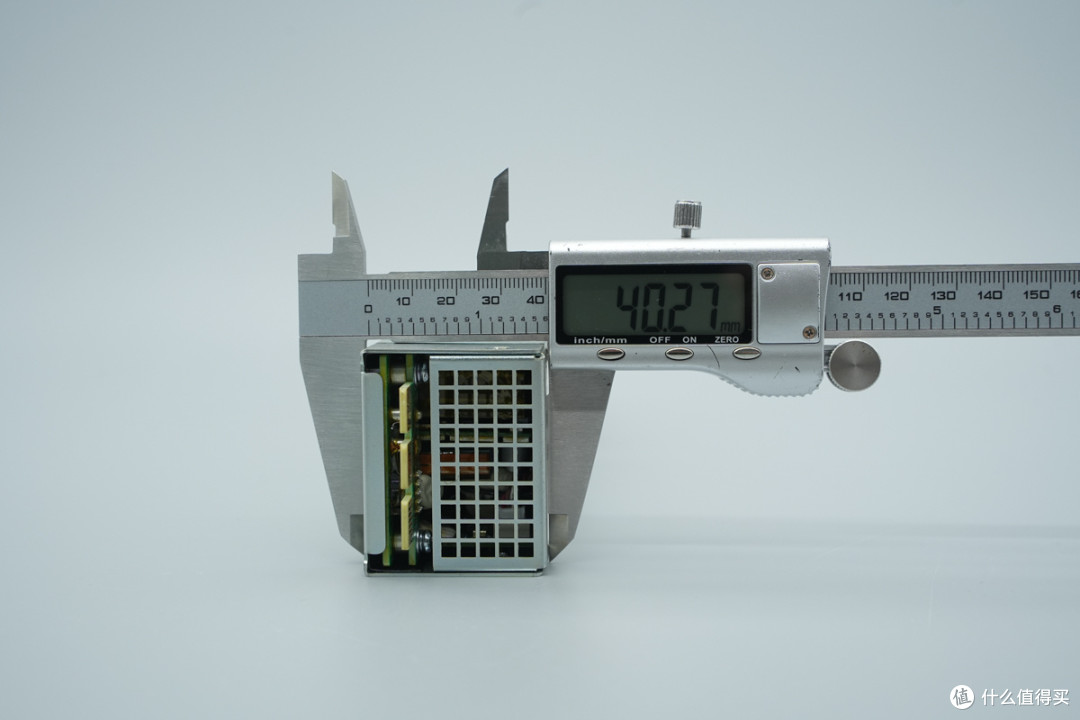

厚度为40.77mm。

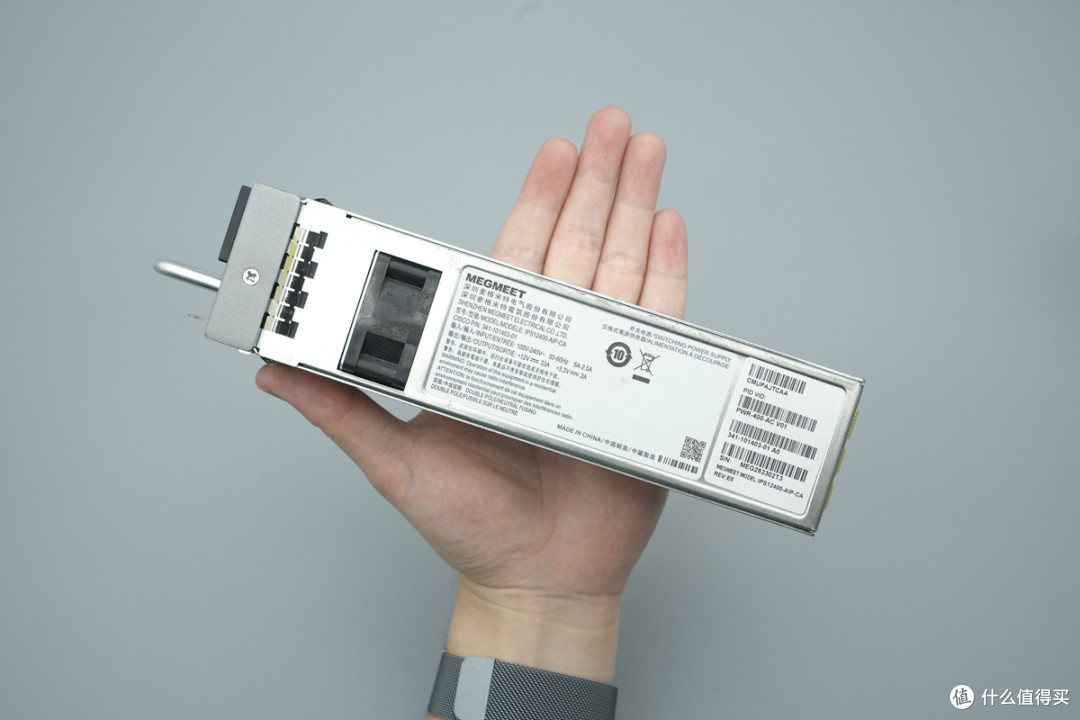

产品拿在手上的大小直观感受。

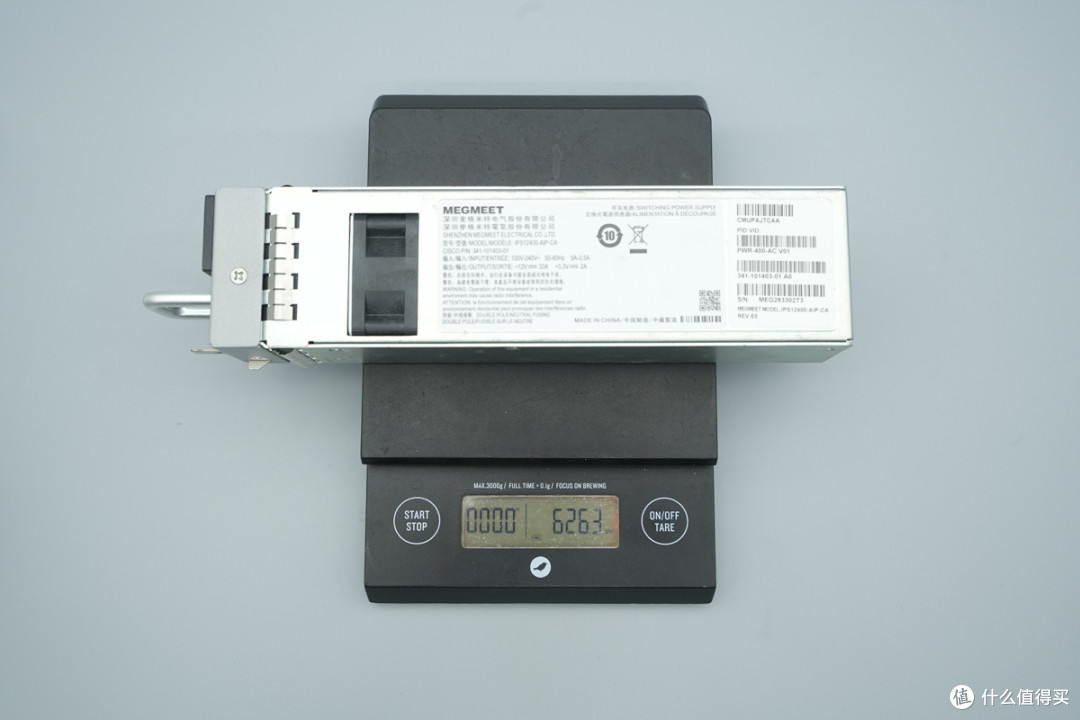

最后测得电源模块的重量约为626g。
麦格米特400W电源模块拆解
拆掉螺丝将电源外壳打开。

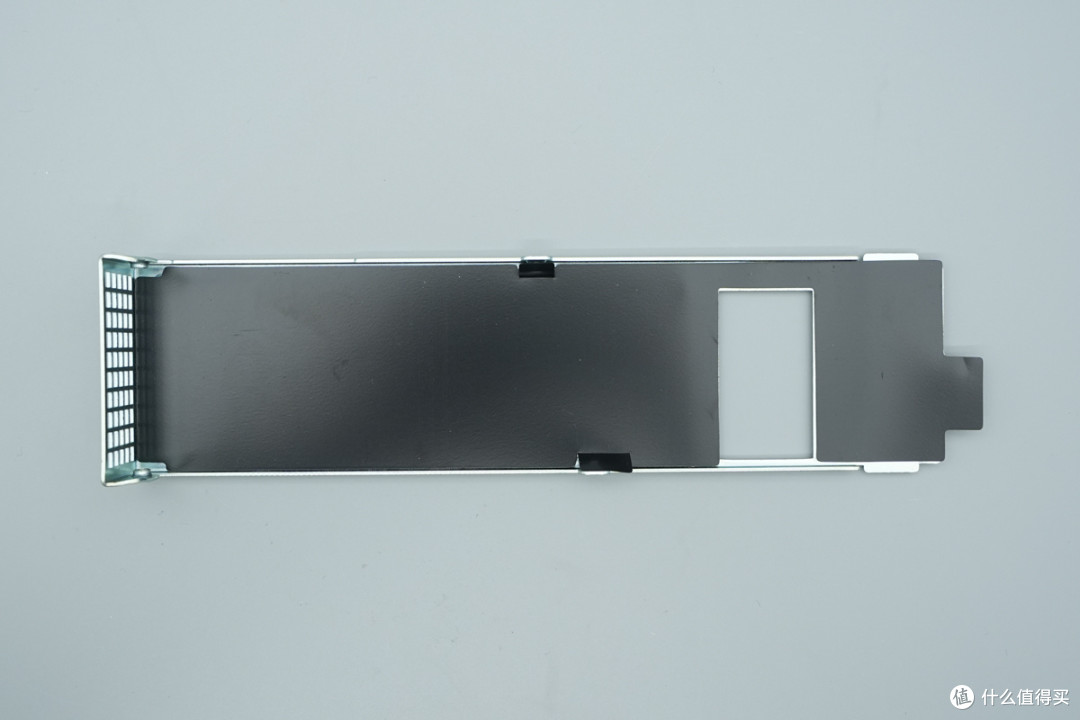

顶部外壳内侧贴有麦拉片绝缘隔离。

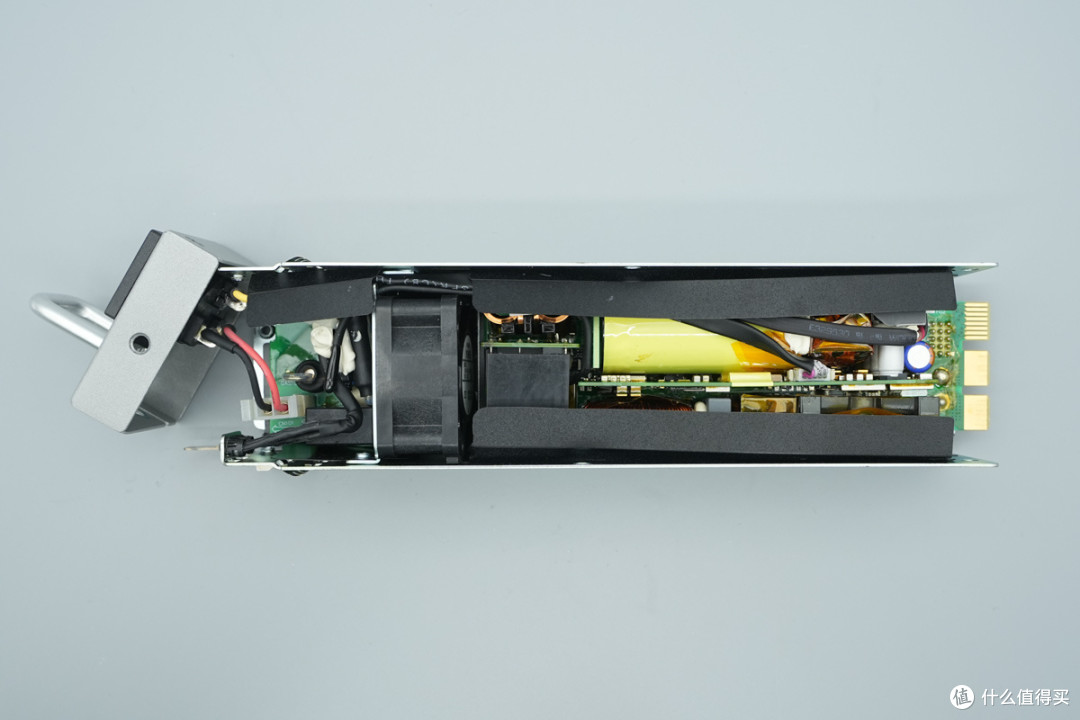

内部PCBA模块也包裹麦拉片处理。

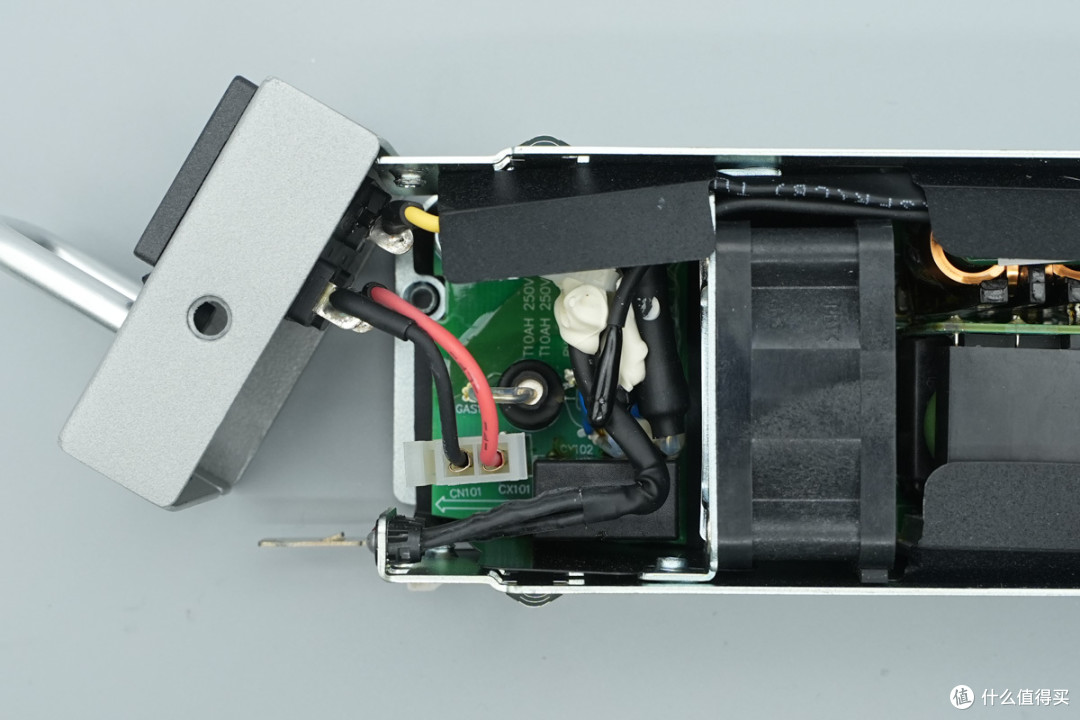

输入端火、零线采用插拔式端子设计，此外设有热敏电阻进行温度监控。
指示灯与风扇连接导线分别连到两侧小板。
内部PCBA模块也是使用螺丝进行固定。

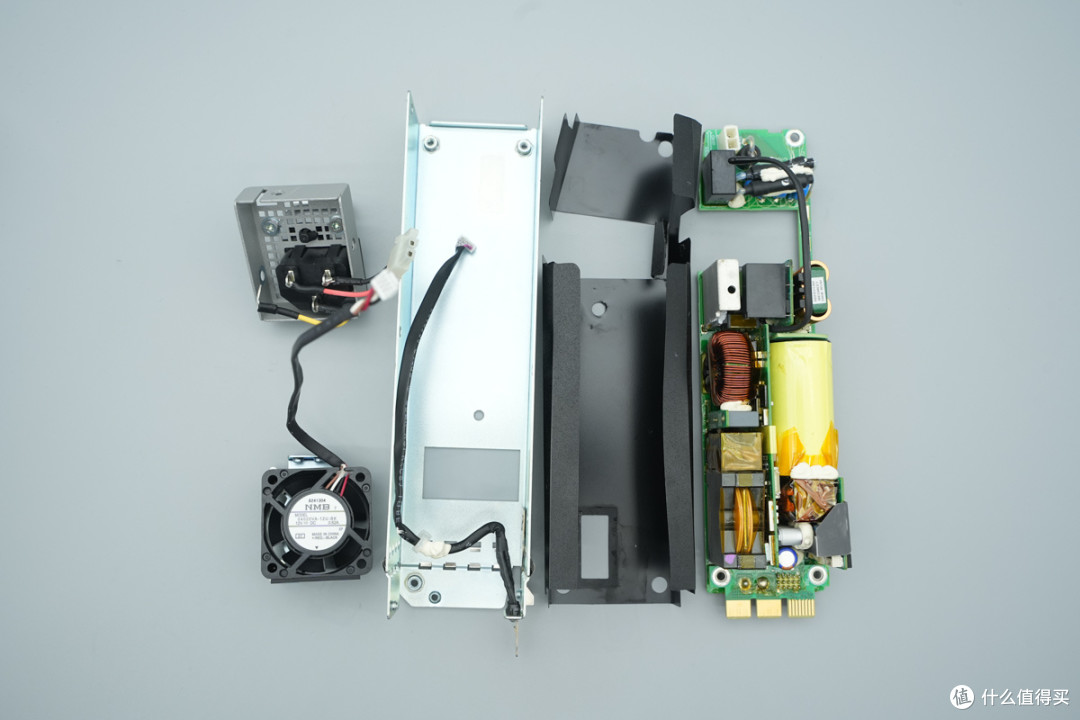

继续拆掉螺丝取出PCBA模块与风扇。

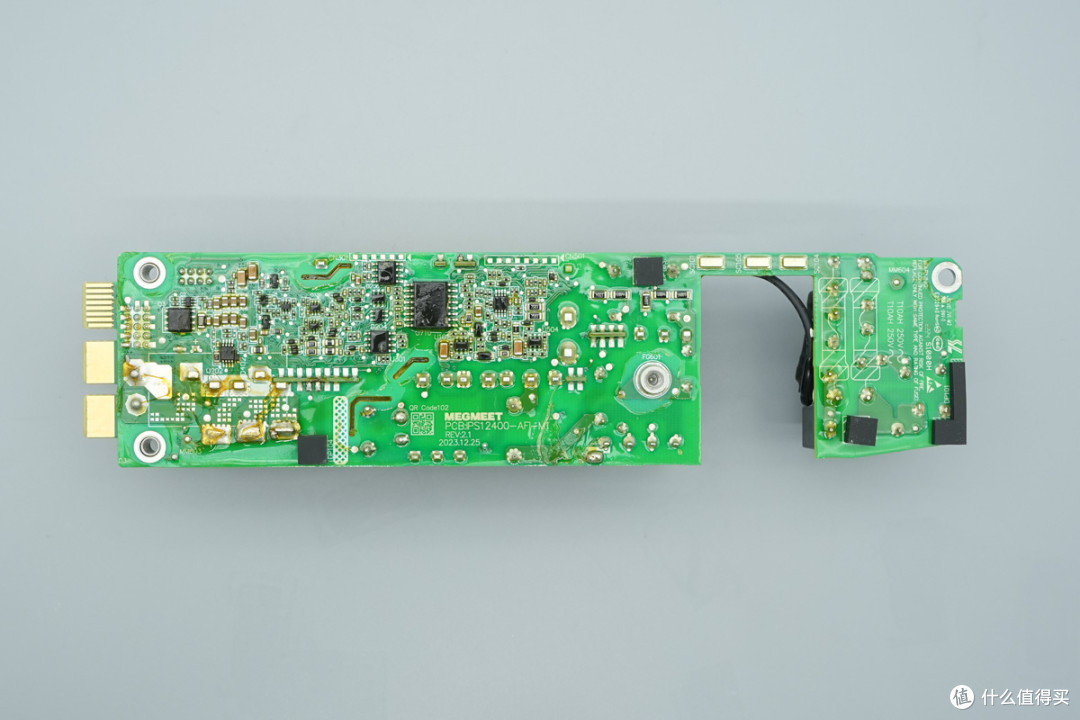

PCBA模块正面一览，前端散热风扇对应区域镂空处理，电容、继电器以及待机电源的相关器件采用小板辅助焊接，整体布局十分紧凑。

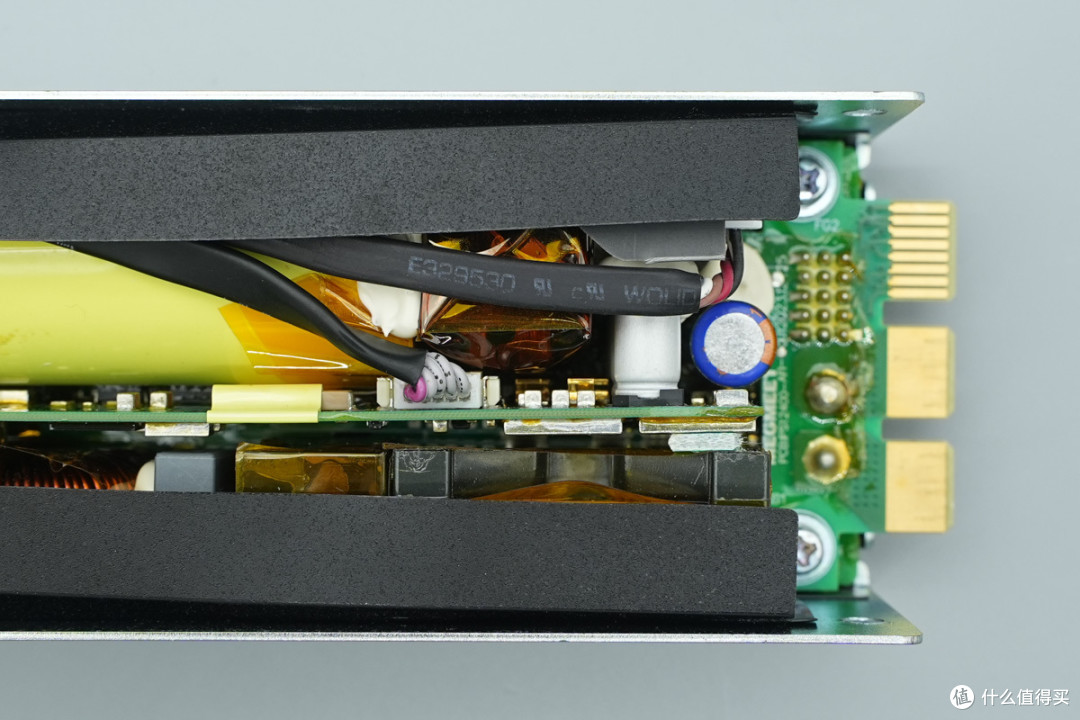

主板背面对应LLC变压器区域贴有导热垫。
背面设有同步降压转换器、数字隔离器、存储器、输出控制管等器件。
PCBA模块输入端设有安规X2电容、Y电容、保险丝、气体放电管以及压敏电阻，并且打胶加固。

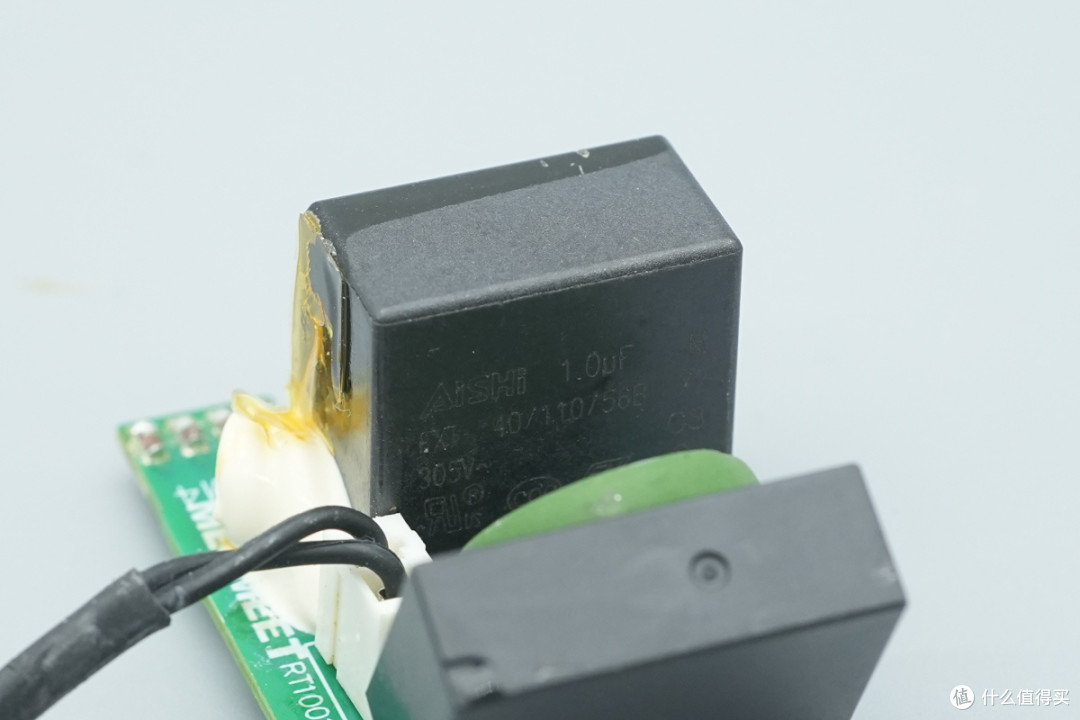

安规X2电容来自艾华，容量为1μF，用于滤除差模干扰。

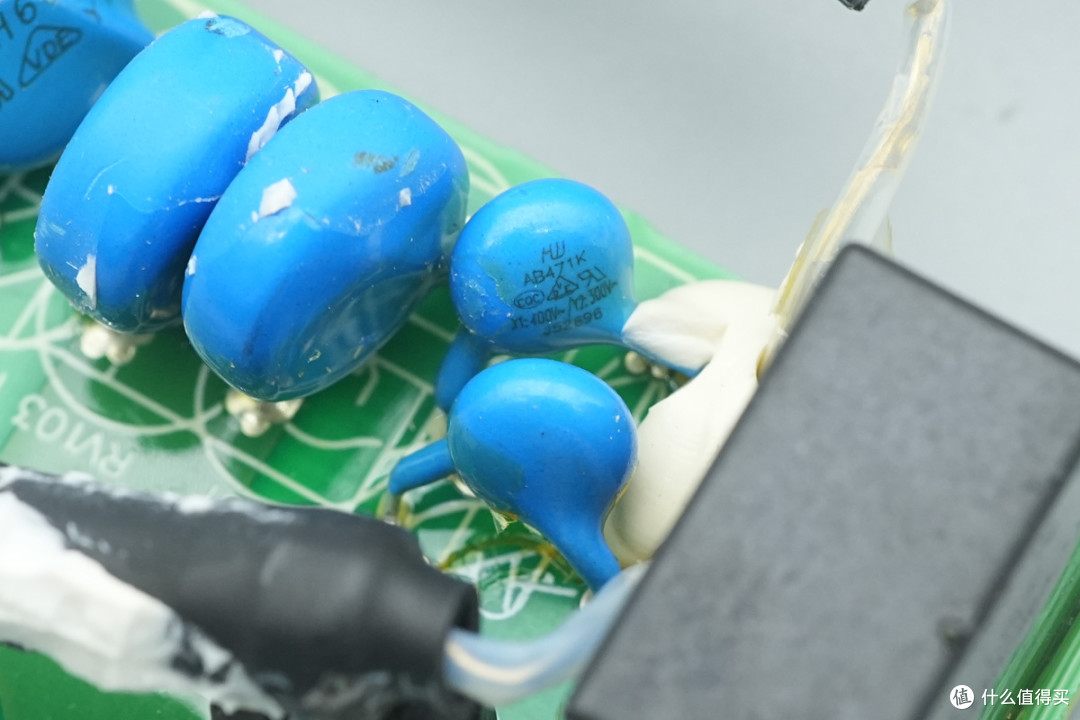

蓝色Y电容料号AB471K，用于滤除共模干扰。
两颗保险丝外套热缩管，焊脚包裹绝缘管。
气体放电管是相同绝缘处理。

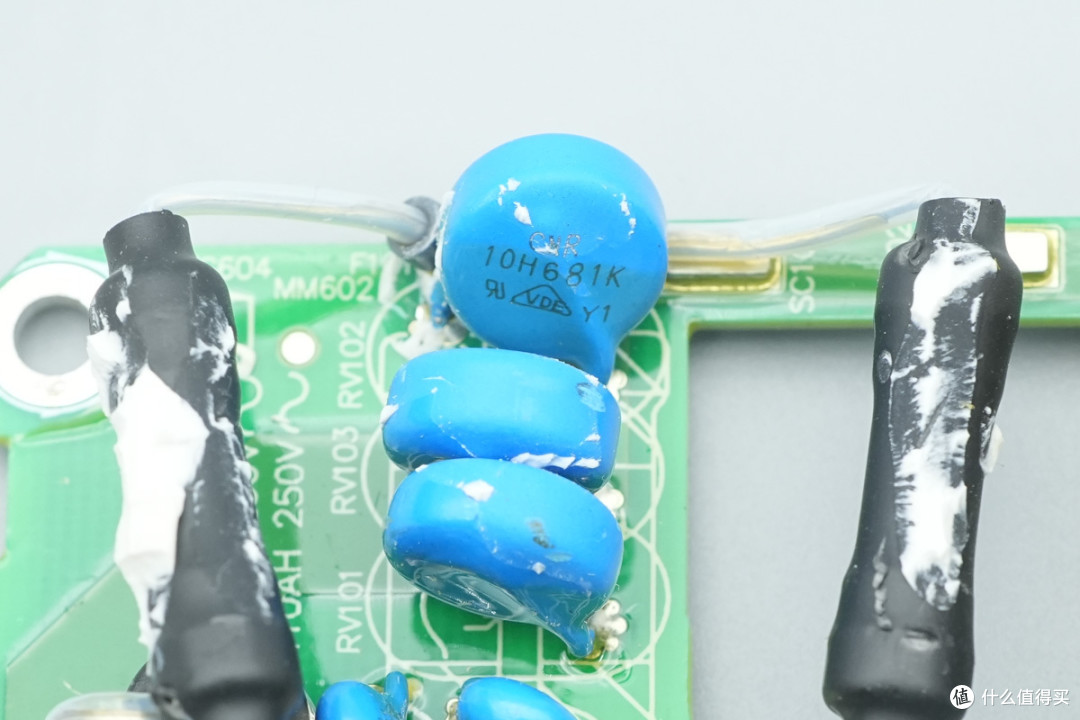

压敏电阻料号10H681K，用于吸收过压浪涌。

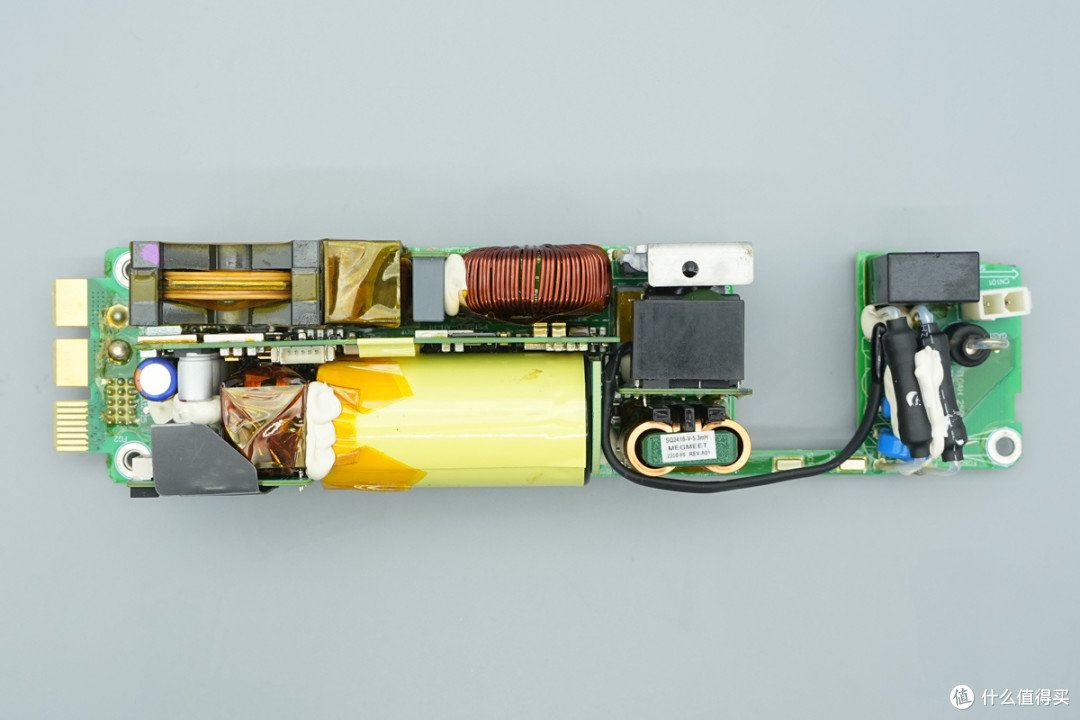

模块一侧设有共模电感、高压滤波电解电容以及辅助待机电源小板，高压滤波电解电容采用小板焊接，并包裹绝缘胶带。
另一侧设有整流桥、滤波电容、PFC升压电感、谐振电容、谐振电感以及变压器，此外中心区域还焊接两块独立小板。

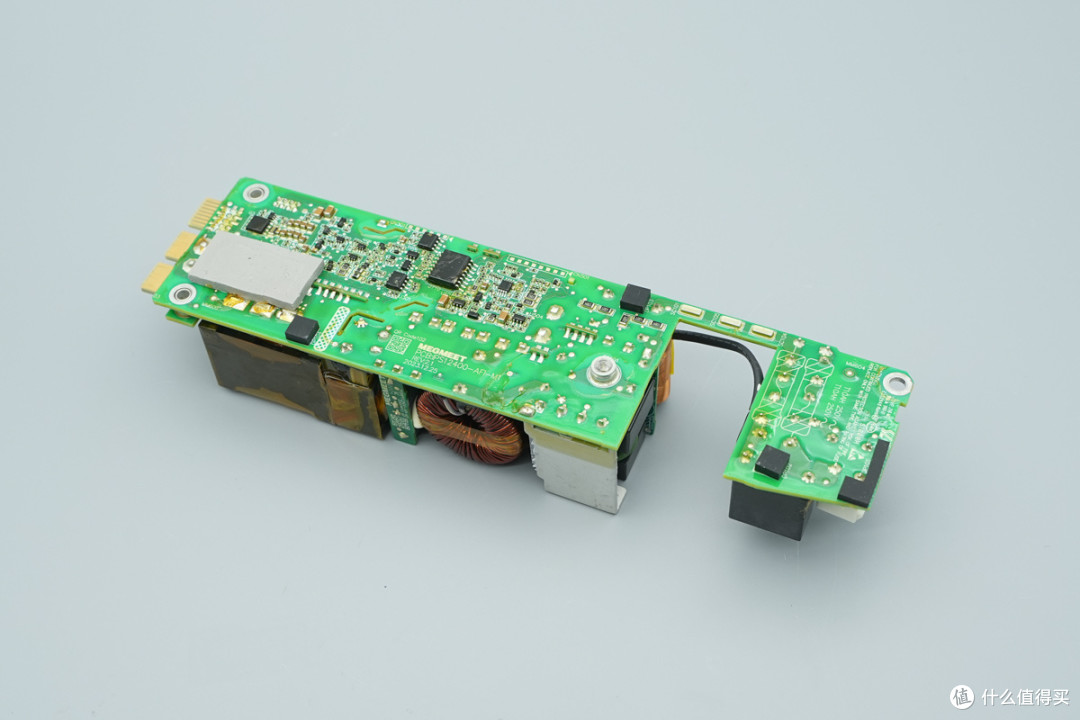

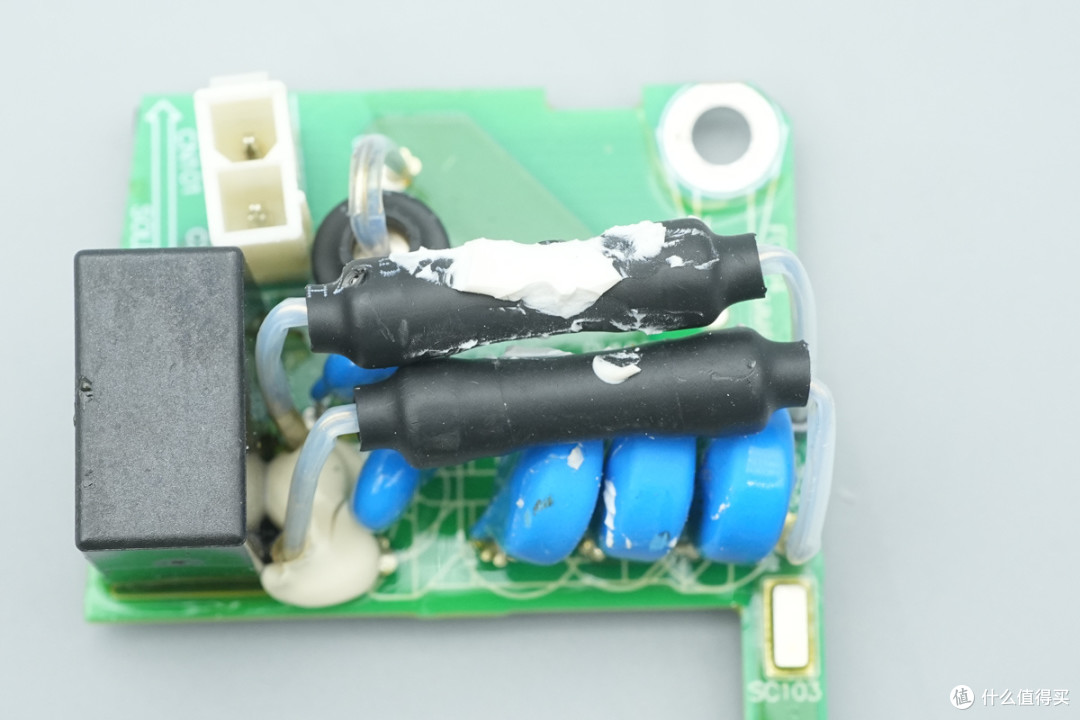

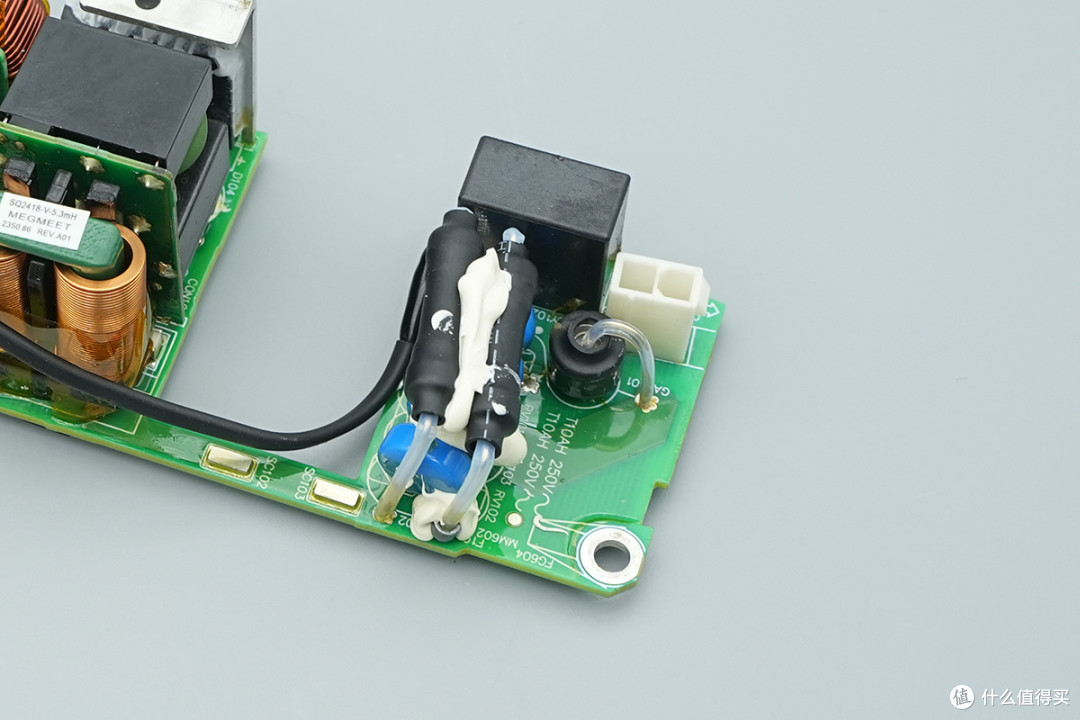

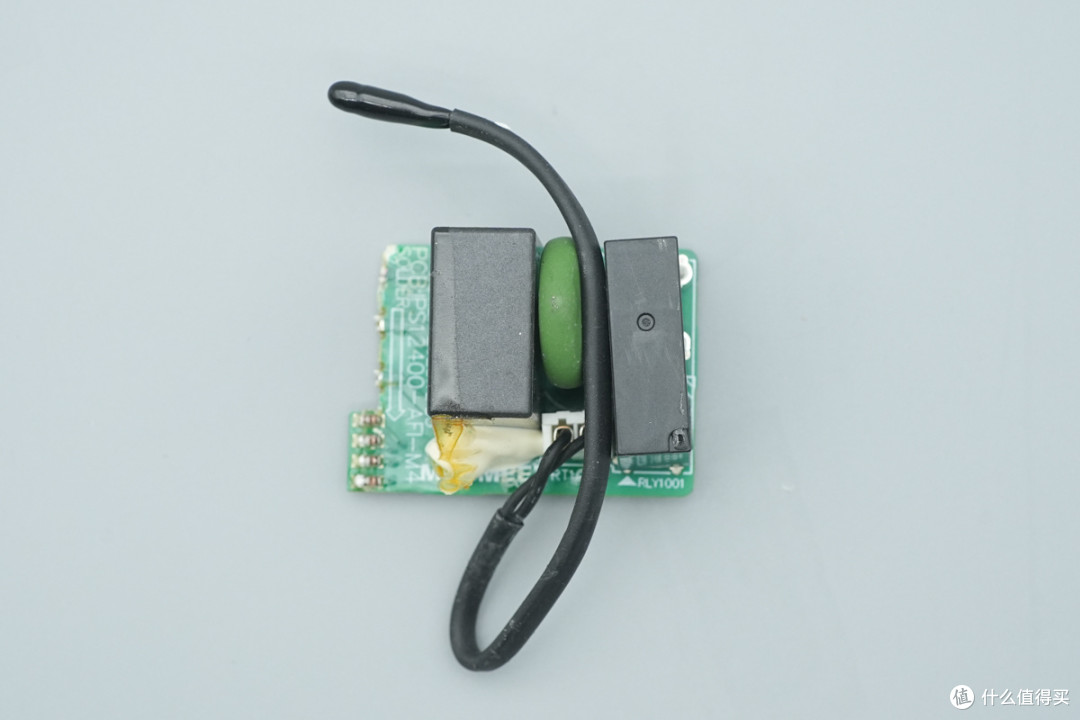

将小板拆下，板子正面设有安规X2电容、热敏电阻以及继电器。

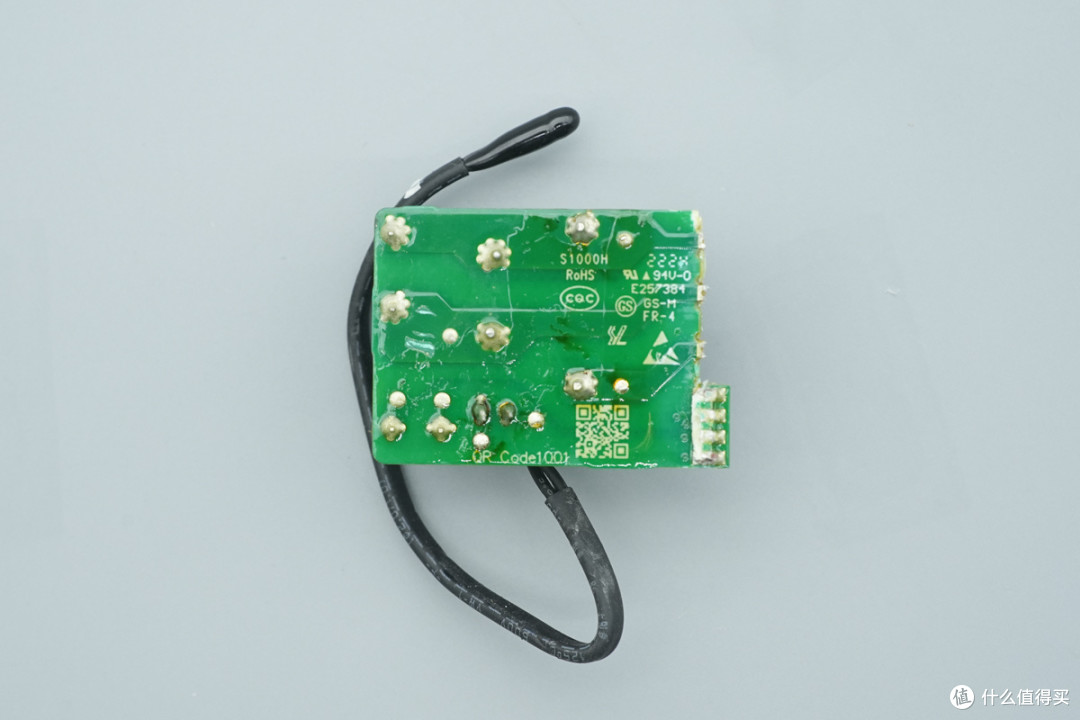

小板背面无器件。

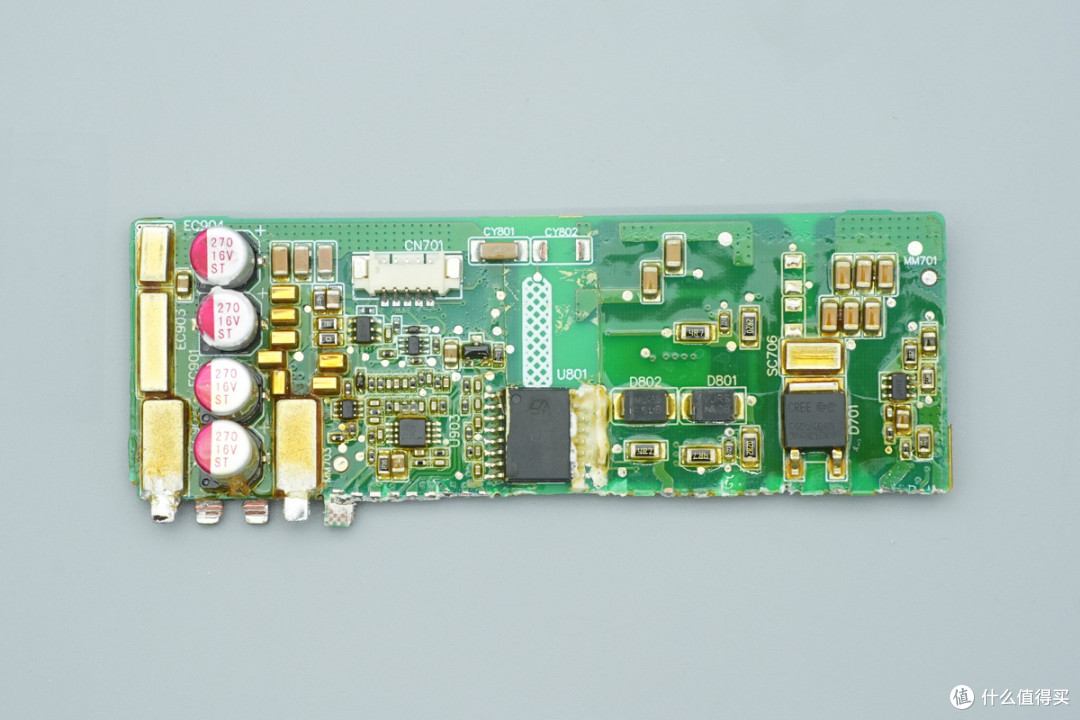

另一块小板正面设有驱动器、PFC整流管、隔离驱动芯片、固态滤波电容等器件。

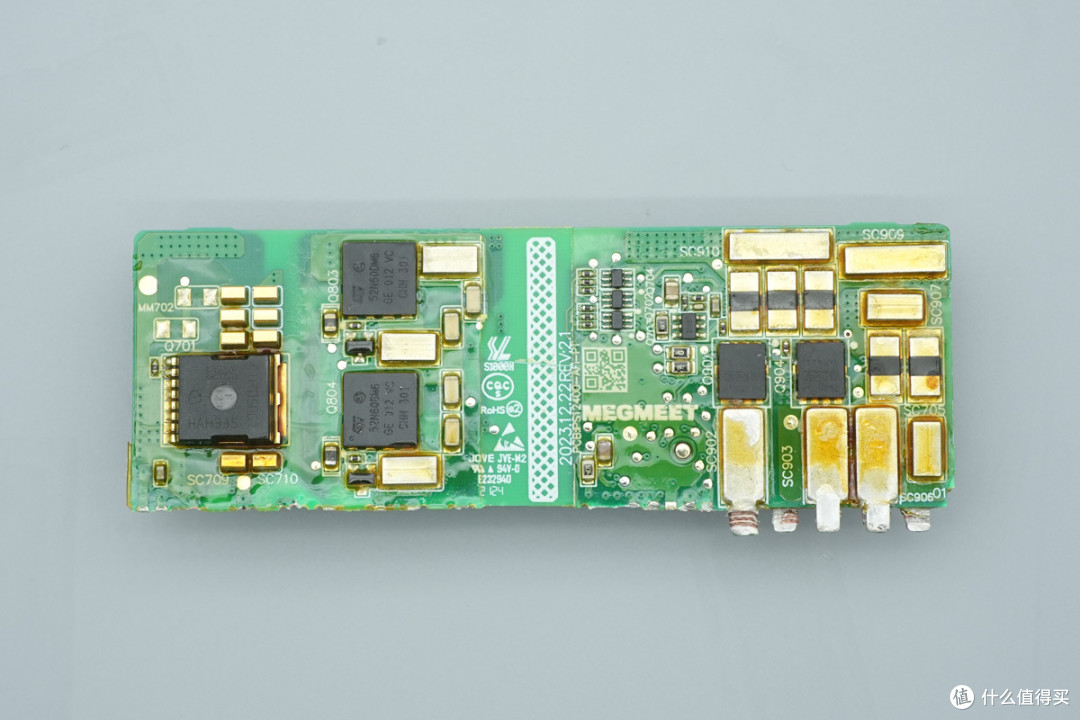

背面设有PFC开关管、LLC开关管、驱动器以及同步整流管，两面器件涂三防漆保护，同时周边均设铜粒、铜条辅助散热。
将器件拆掉，可以看到主板正面还设有电源主控芯片、次级控制器、运放、同步降压转换器、理想二极管控制器、输出控制管、滤波电容等器件。
共模电感包裹耐高温绝缘胶带，用于滤除EMI干扰。

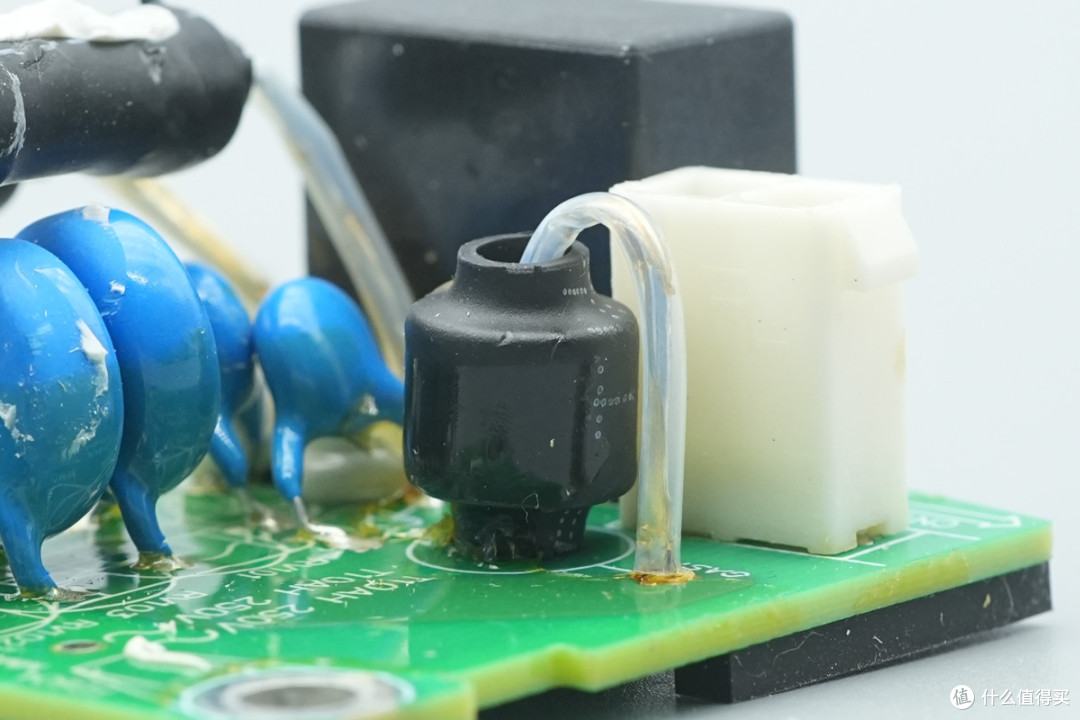

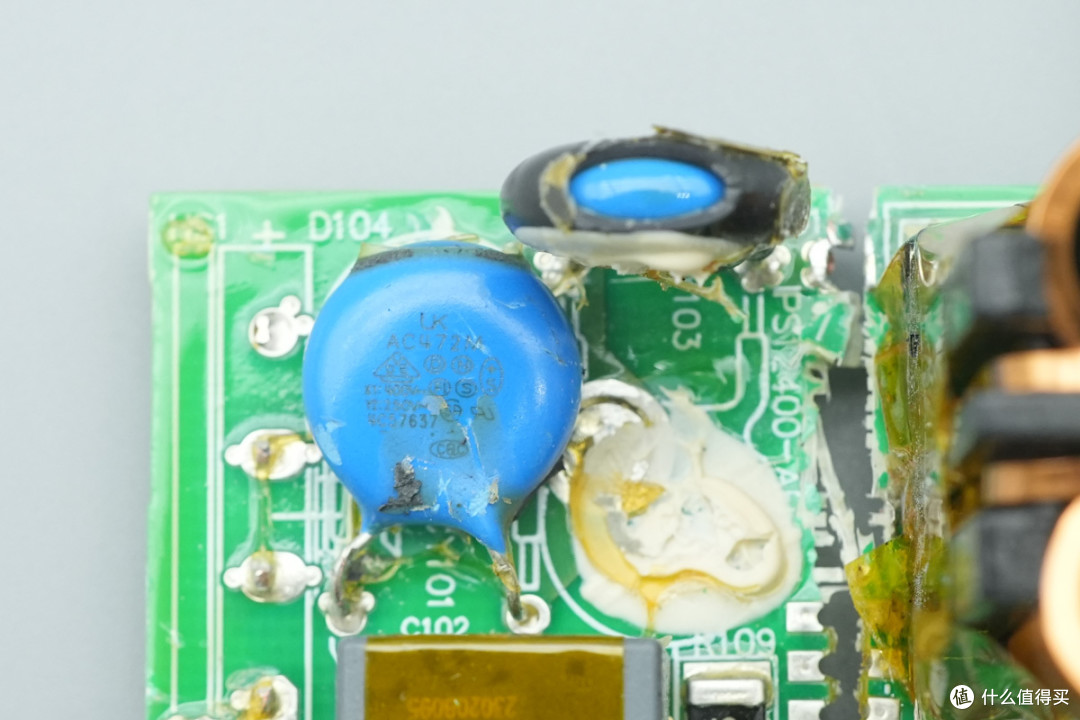

另一组蓝色Y电容来自华新科，料号AC472M，其中一颗外套热缩管绝缘保护。
另一颗安规X2电容也是来自艾华，料号相同。
热敏电阻特写。
继电器来自美硕，型号MPR-S-112-A，具备一组常开触点，10A触点切换能力，线圈电压为12V。
PTC热敏电阻来自安培龙，为MZ32系列，电阻为15Ω。
整流桥型号GBU25M，规格为25A 1000V，采用GBU封装。
滤波电容包裹绝缘胶带，规格为0.039μF630V。

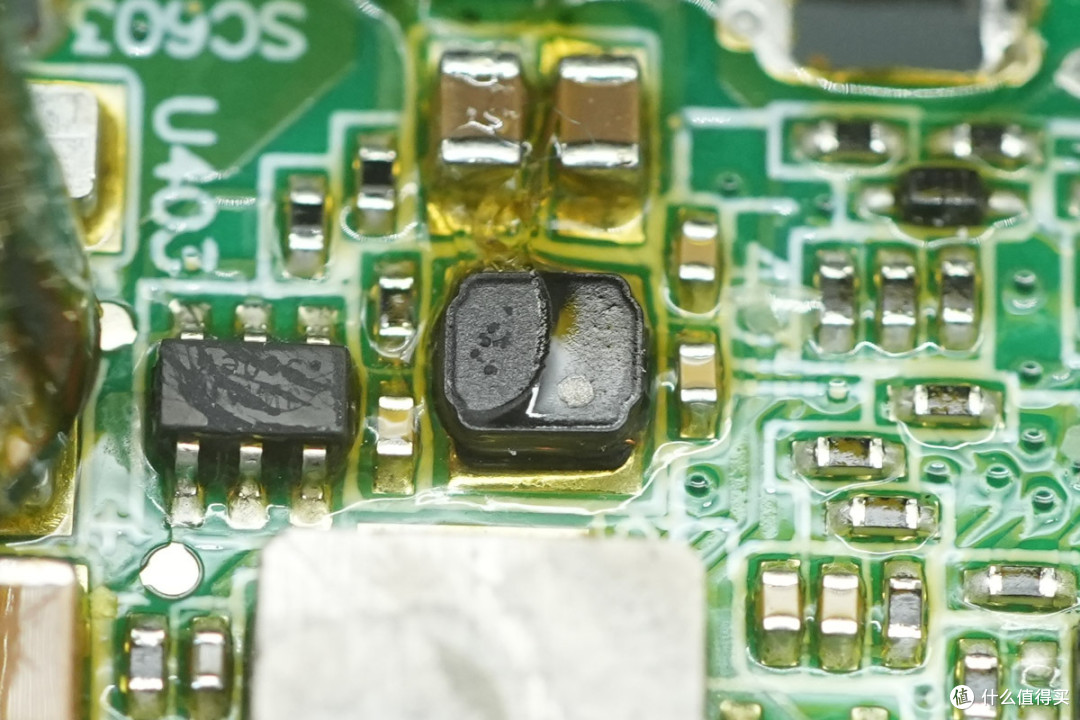

同步降压转换器来自杰华特，丝印JWH，实际型号为JW5052C，支持4.5-18V输入电压，最大输出电流为2A，固定700kHz开关频率，具有高效率、轻载高效、低输出纹波等特性，采用SOT23-6封装。
杰华特 JW5052C 资料信息。

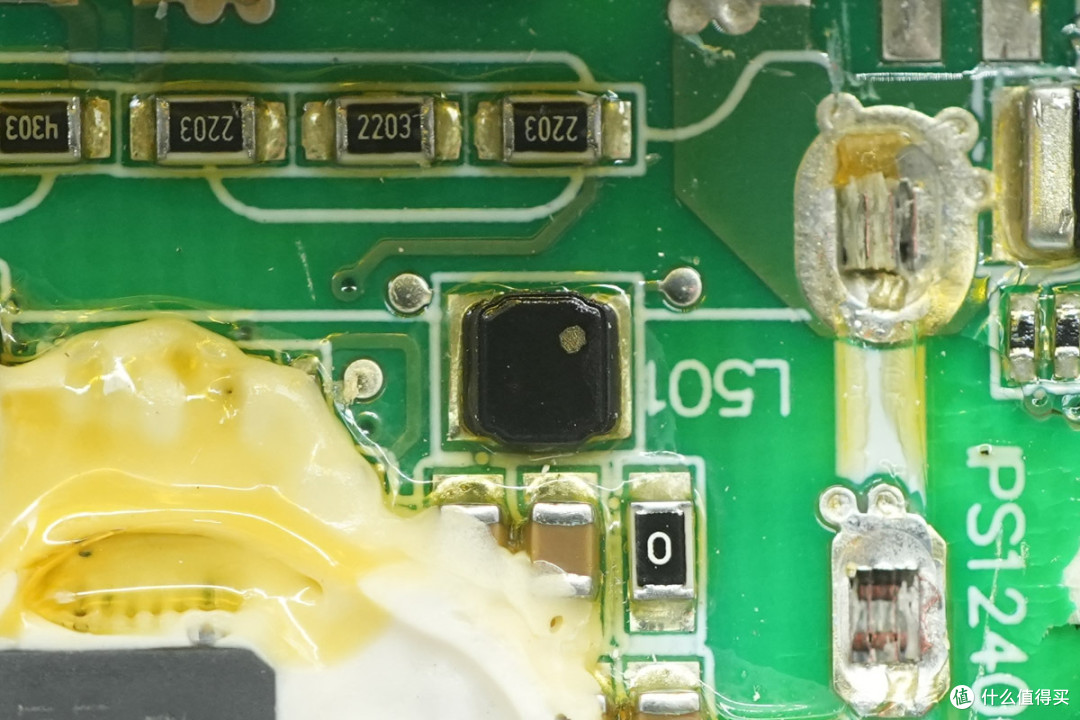

搭配的降压电感特写。
另一颗杰华特JW5052C同步降压转换器特写。
搭配的降压电感特写。
PFC与LLC数字控制器来自德州仪器，型号TMS320F28023PTT，芯片内置C2000 32位MCU，主频为50MHz，内置64KB FLASH 和12KB SRAM。芯片具备UART、SPI、I2C接口，采用LQFP48封装。
运算放大器来自圣邦，丝印SGM07C，实际型号为SGM8212‑2，为双通道高压低噪声轨到轨运算放大器，单电源供电范围2.7‑36V，增益带宽积2.5MHz，每通道静态电流475μA，采用MSOP‑8封装。
驱动器丝印G11，采用SOT23封装。
PFC开关管来自英飞凌，型号IPT60R050G7，为CoolMOS G7系列，NMOS，耐压650V，导阻50mΩ，采用HSOF-8封装。
PFC升压电感特写，缠绕胶带绝缘同时底部打胶加固。

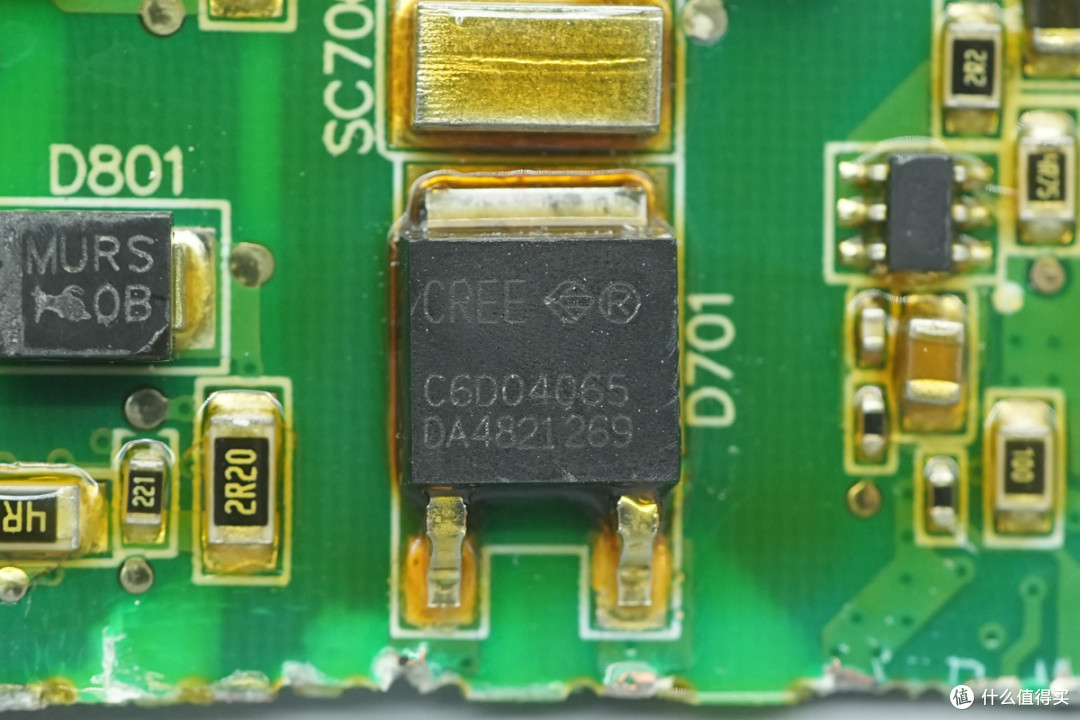

PFC整流管来自Wolfspeed，型号C6D04065E，这是一颗碳化硅二极管，耐压650V，155℃电流4A，采用TO-252-2封装。

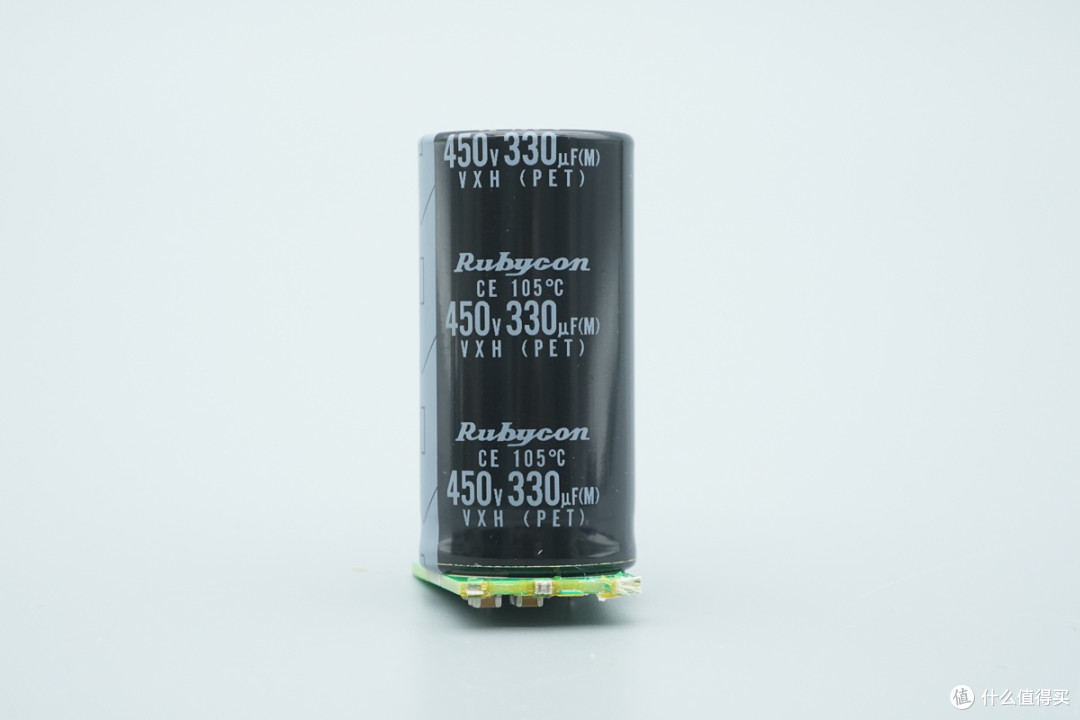

高压滤波电解电容来自红宝石，规格为330μF450V。
LLC开关管来自意法半导体，型号STL52N60DM6，NMOS管，耐压600V，导通电阻84mΩ，采用PowerFLAT 8x8 HV封装。
隔离驱动芯片来自Sillumin数明半导体，型号SLMi8233BD，是一颗具有5kV RMS隔离能力的隔离驱动器，峰值输出电流为4A，芯片内置两个驱动器之间隔离电压为1500V。芯片内置驱动器支持40V输入电压，并支持3-18V工作电压，采用SOP16W封。
两颗谐振电容规格均为0.039μF630V。

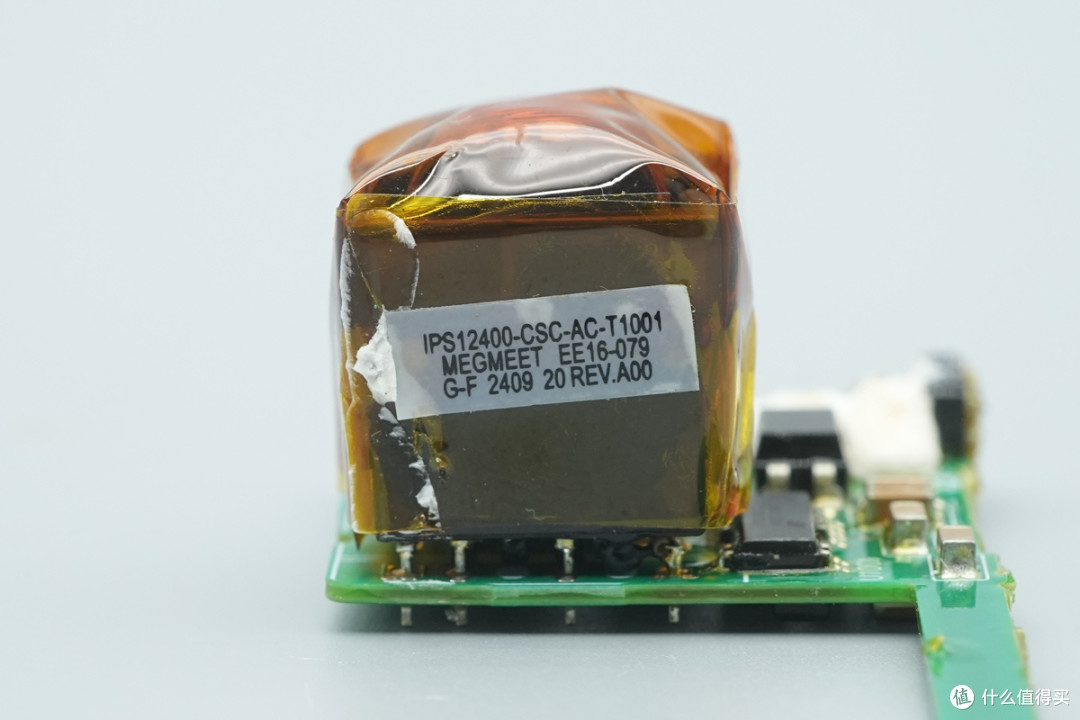

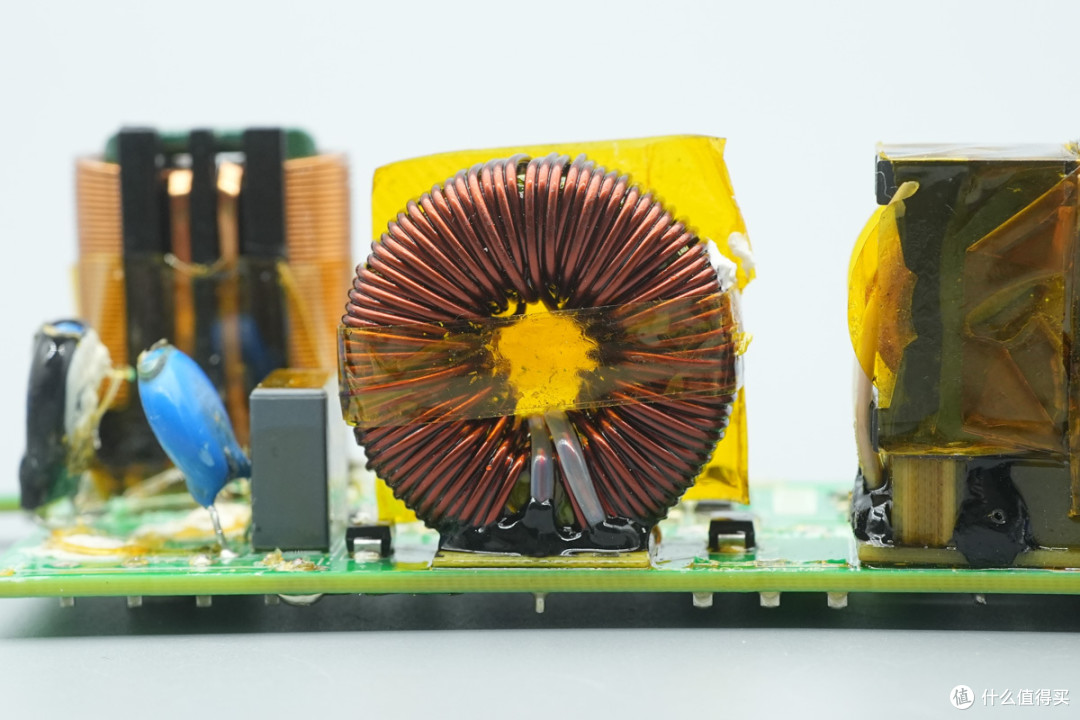

谐振电感以及LLC变压器特写，都缠绕胶带绝缘。
数字隔离器来自纳芯微，型号NSi8241C1，为四通道增强型磁耦数字隔离器，隔离耐压5kVrms，最高数据速率150Mbps，共模瞬态抗扰度200kV/μs，采用SOP-16封装。

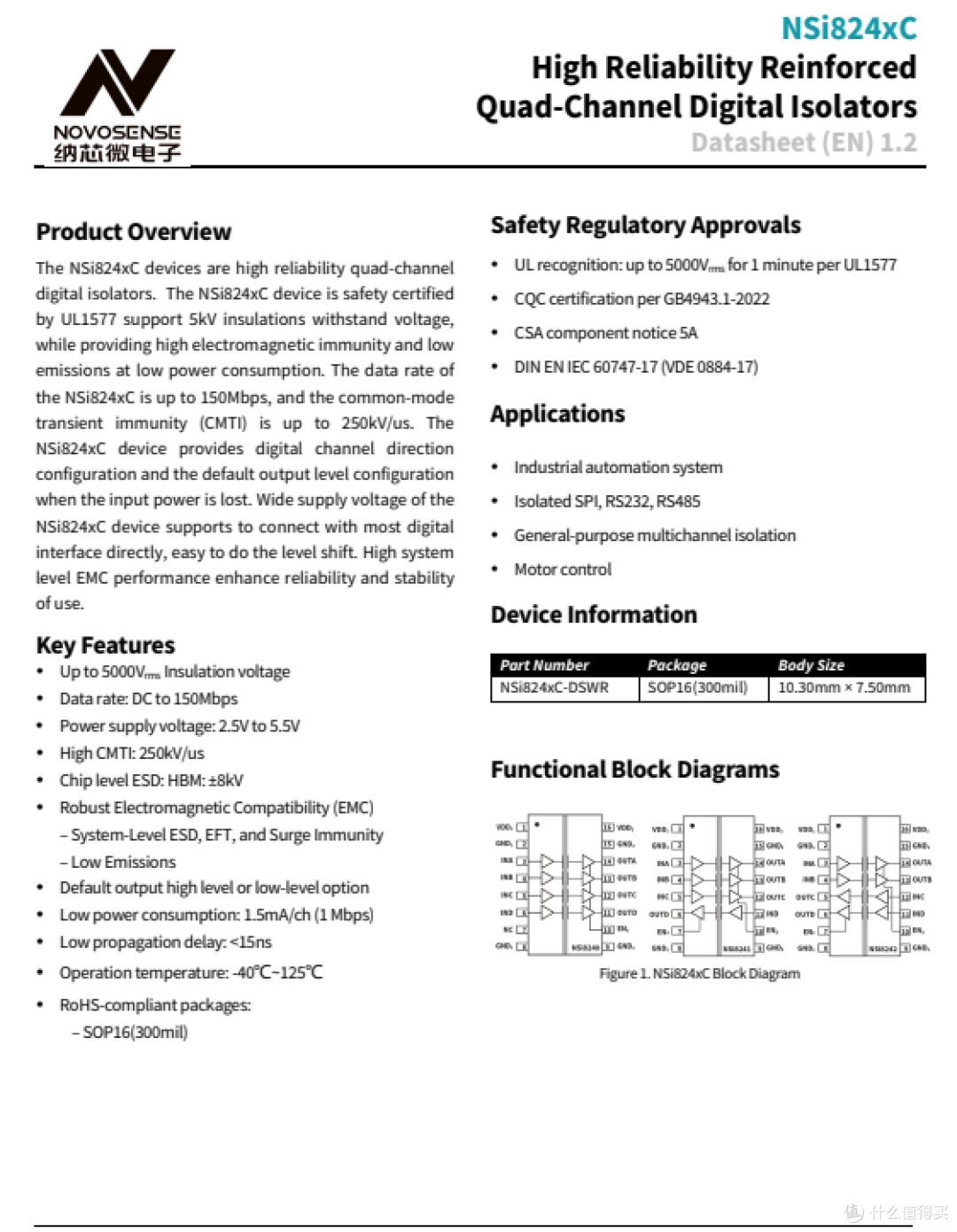

纳芯微NSi8241C1资料信息。

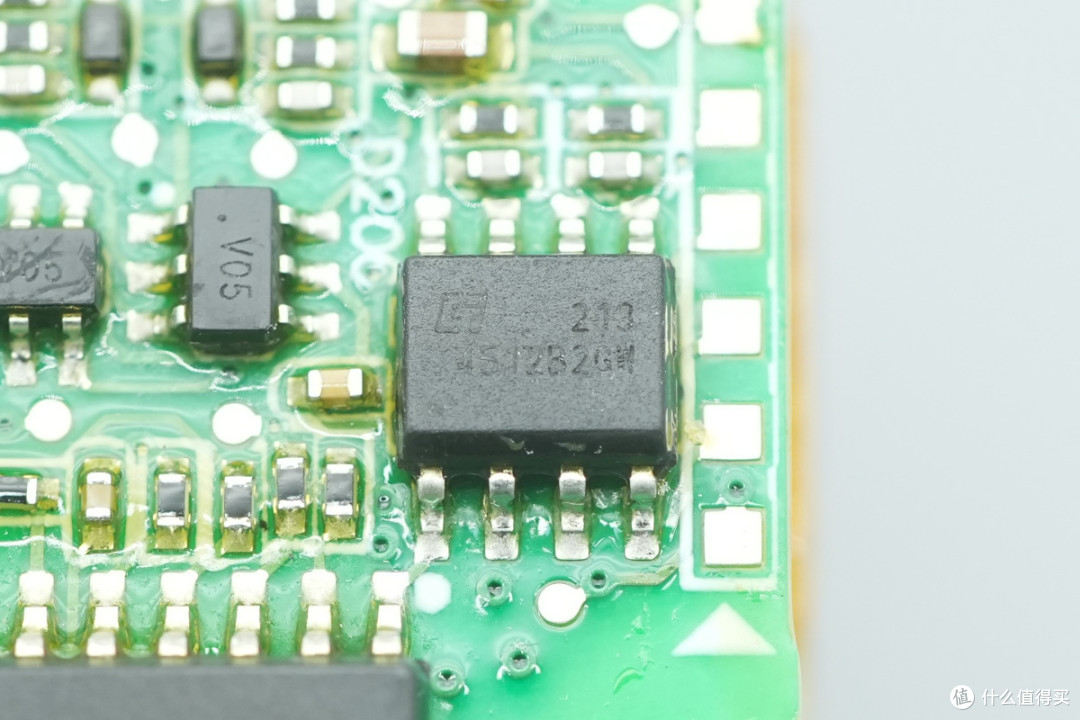

存储器来自微芯，型号24LC32A，为32Kbit两线I²C串行电可擦除存储器，供电范围2.5V~5.5V，最高400kHz通信时钟，采用SOP-8封装。
另一颗存储器来自聚辰，型号GT24C512B，I2C接口，容量512Kbit，供电范围1.7~5.5V，采用SOIC8封装。

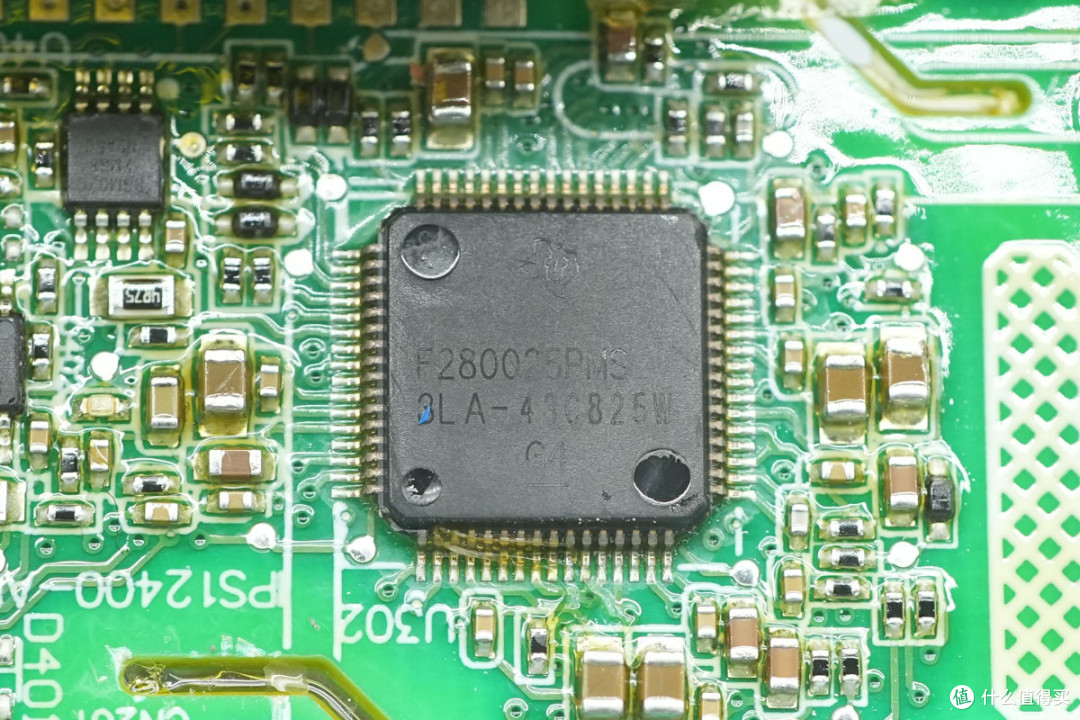

次级侧数字控制器来自德州仪器，型号TMS320F280025PMS，芯片内置C2000 32位MCU，主频为100MHz，内置128KB FLASH和24KB SRAM。芯片具备UART、SPI、I2C、CAN接口，采用LQFP64封装。
另一颗丝印G11驱动器特写。
同步整流管来自英飞凌，型号BSC012N06NS，耐压60V，导阻1.2mΩ，采用TSON-8-3封装。
运放来自德州仪器，丝印14OV，型号TLV2171，为双路低功耗运算放大器，支持36V工作电压，采用VSSOP8封装。
另一颗驱动器特写。
四颗固态滤波电容规格均为16V270μF。

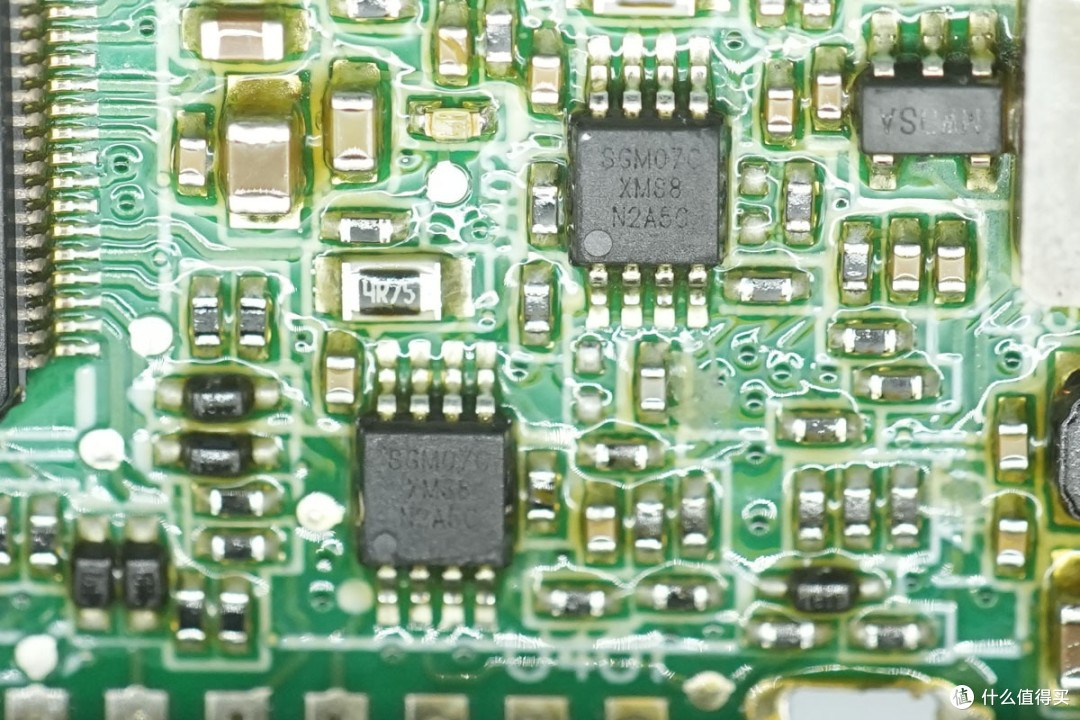

两颗圣邦SGM8212‑2运放特写。
另一颗圣邦SGM8212‑2运放特写。

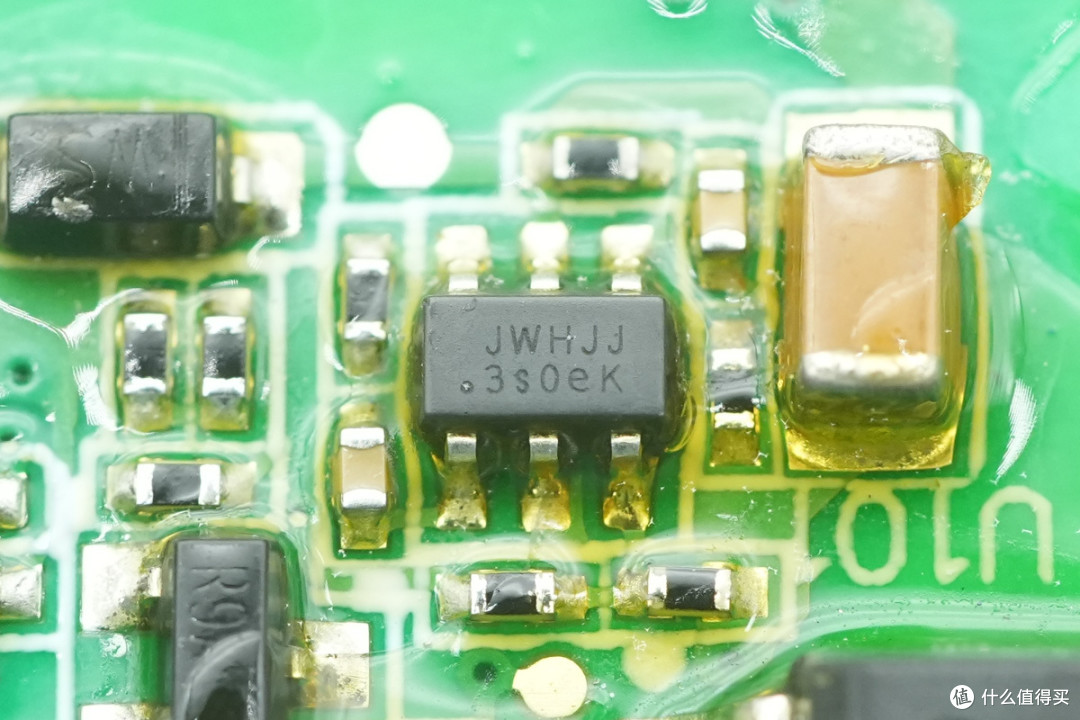

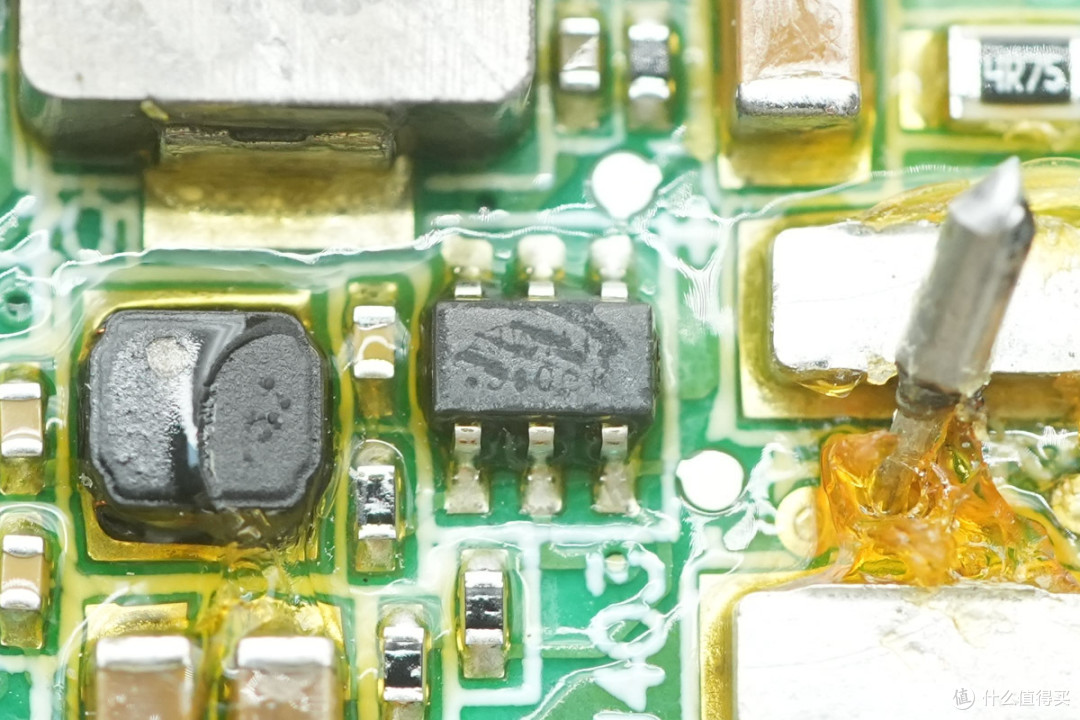

杰华特JW5052C同步降压转换器特写。
旁边降压电感特写。

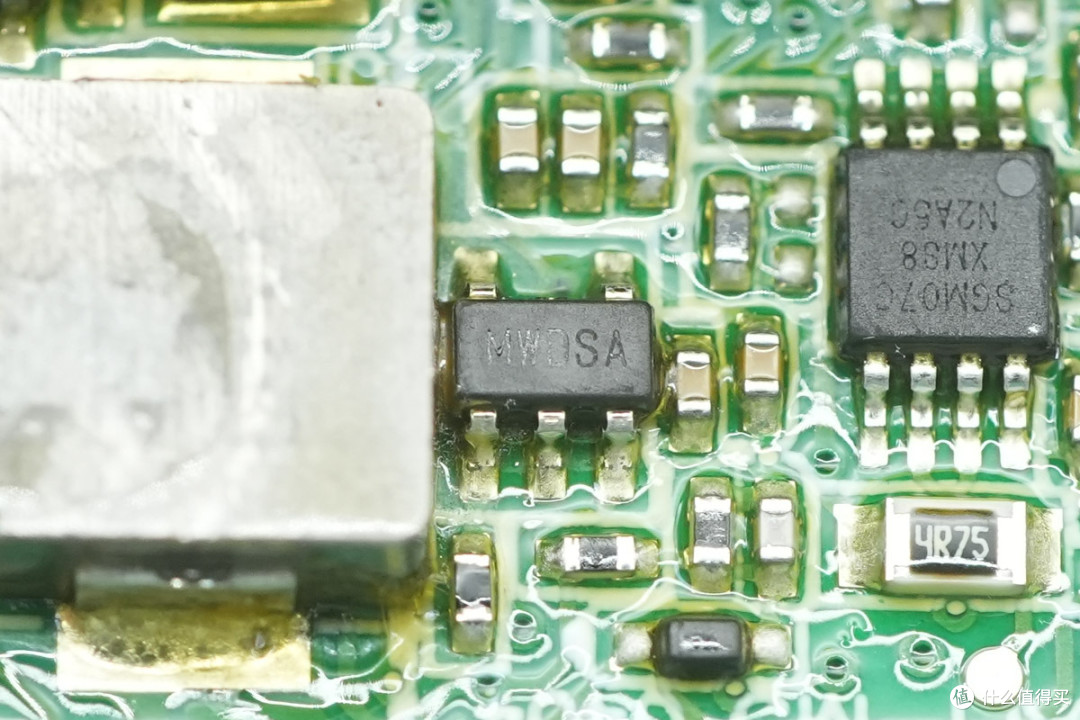

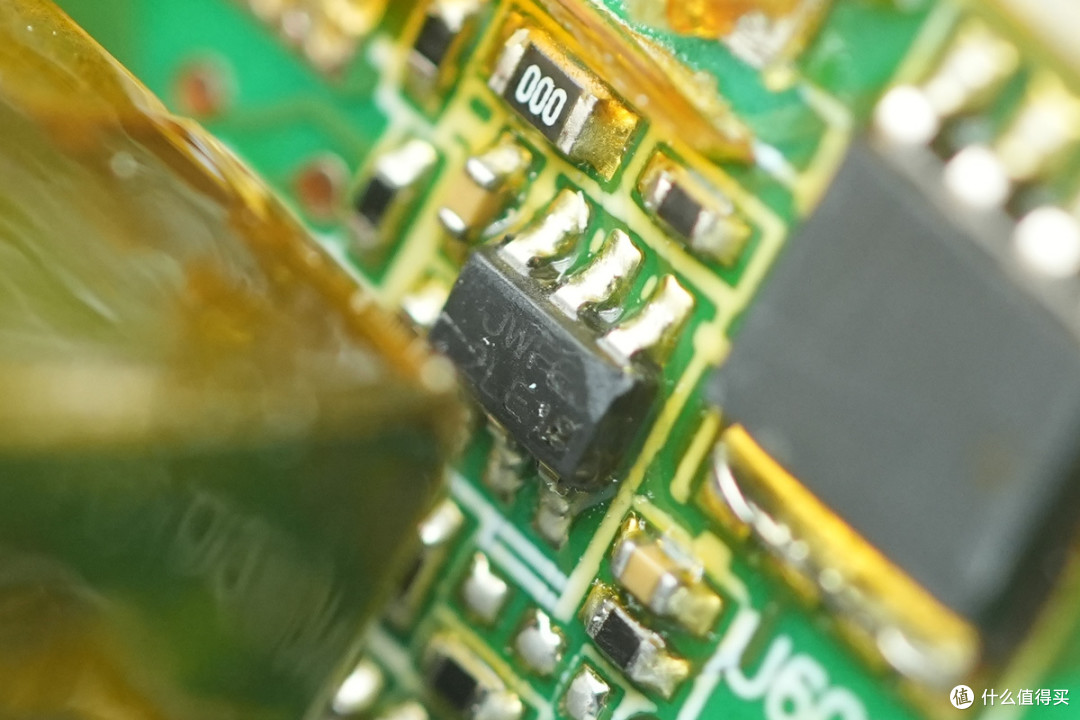

丝印MWDSA芯片特写，采用SOT23-5封装。

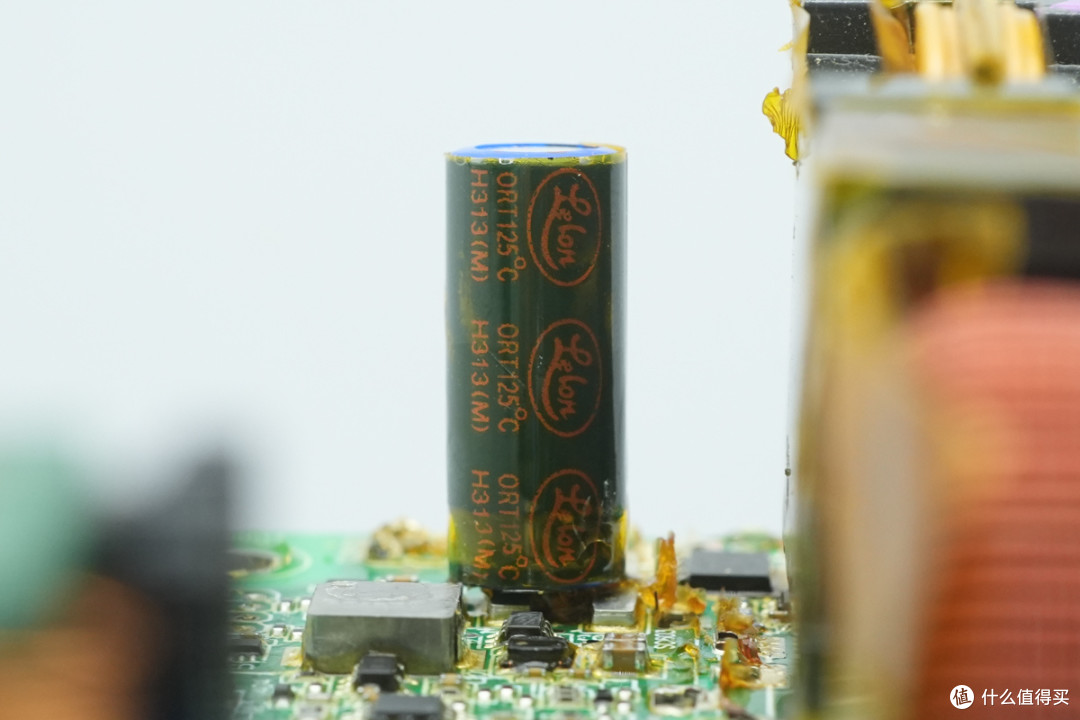

滤波电容来自立隆，器件包裹耐高温绝缘胶带。

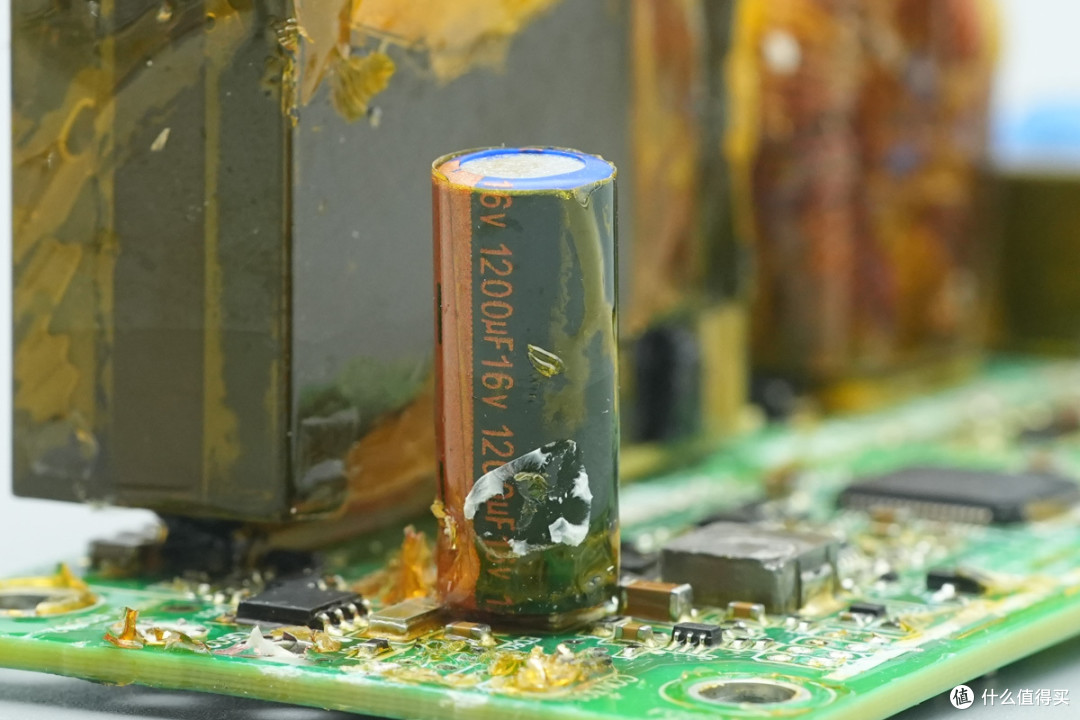

电容规格为1200μF16V。
滤波电容规格为270μF16V。
理想二极管ORing控制器来自杰华特，丝印JWFE，实际型号为JW7260，工作电压6‑80V，支持100V瞬态耐压，具备0.3μs快速关断能力，工作温度‑40℃~+125℃，采用TSOT23‑6封装。
杰华特JW7260资料信息。
输出控制管来自安世半导体，丝印1D440L，型号PSMN1R4-40YLD，NMOS，耐压40V，导阻1.12mΩ，采用LFPAK56封装。

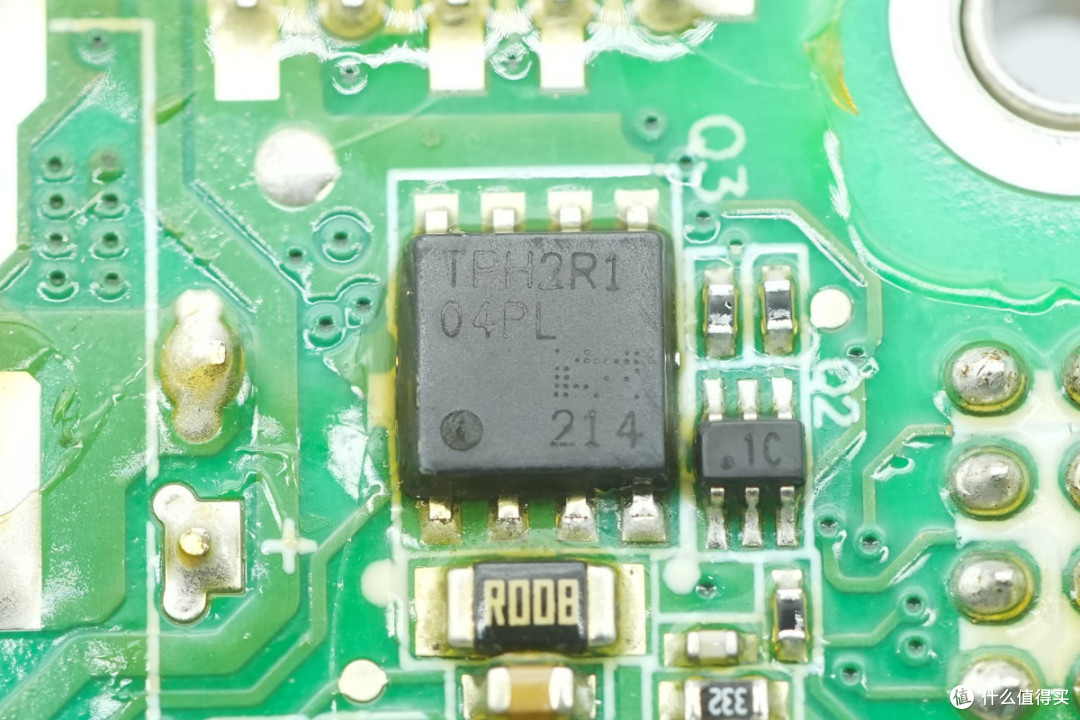

另一颗来自东芝，型号TPH2R104PL，NMOS管，耐压40V，导通电阻1.6mΩ，采用SOP Advance。
辅助待机电源小板正面设有待机电源芯片、变压器、光耦、整流二极管、滤波电容等器件。
另一面贴胶垫进行缓冲保护。
待机电源芯片来自芯朋微，型号PN8150W，为准谐振反激集成电源芯片，内置800V功率MOSFET，最高开关频率125kHz，空载功耗小于50mW，采用SOP-12封装。
辅助待机电源变压器特写。

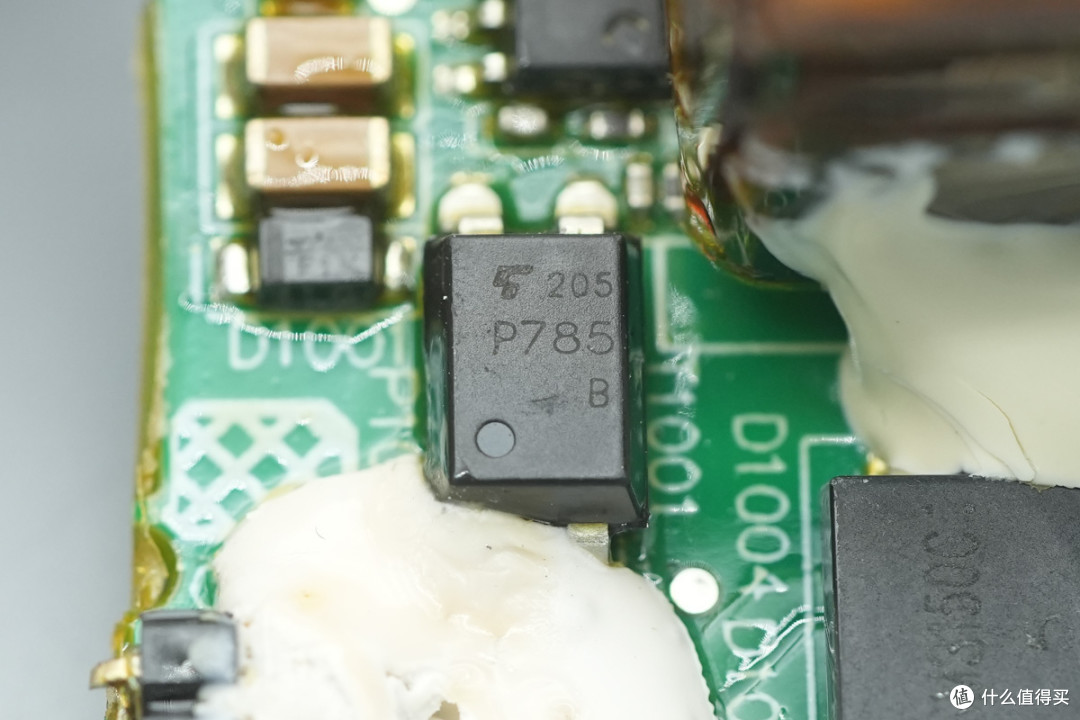

东芝TLP785光耦特写。

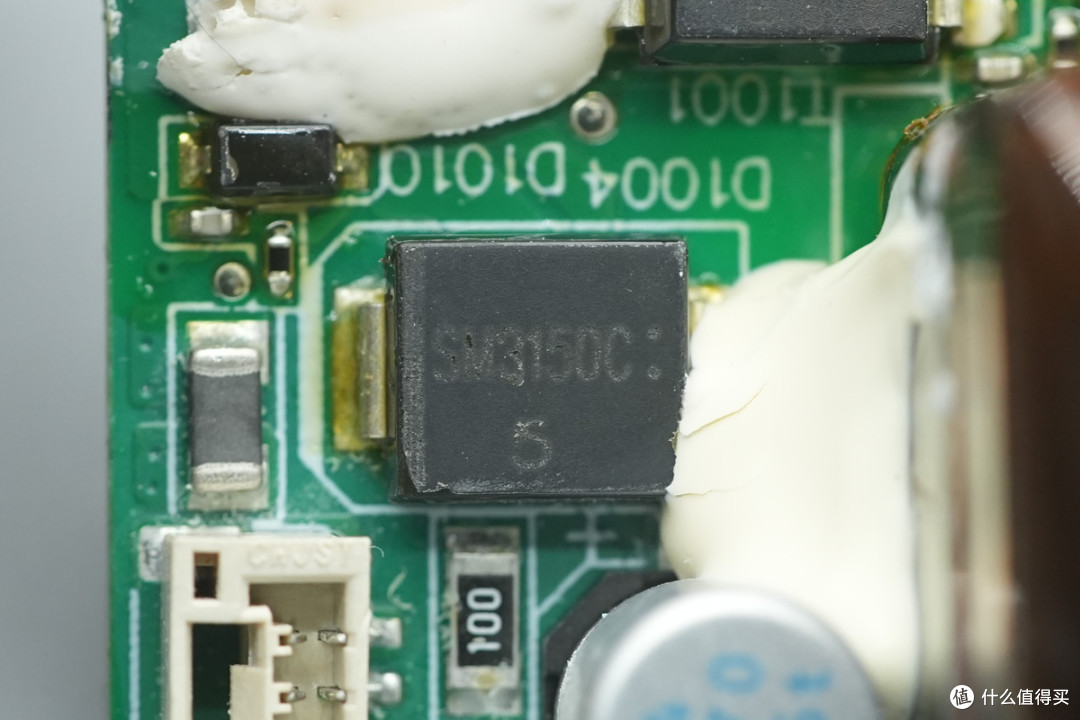

丝印SM3150C整流二极管特写。
滤波电容来自立隆，规格为270μF16V。

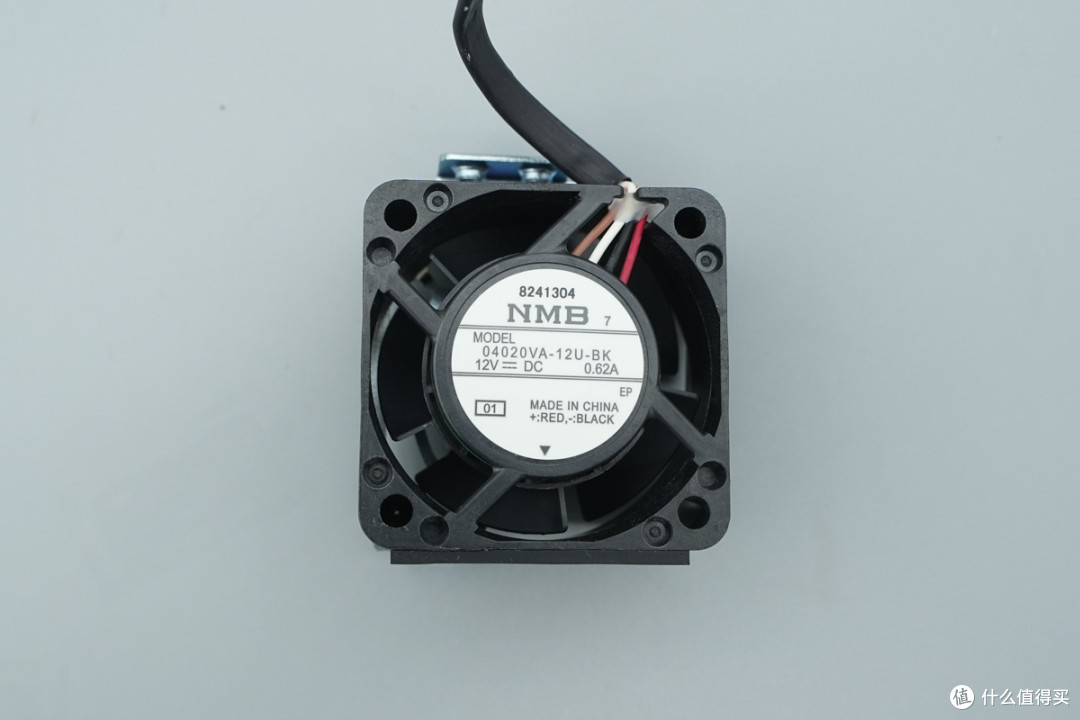

散热风扇来自美蓓亚三美，型号04020VA-12U-BK，为4020规格直流PWM调速风扇，额定电压12V DC，额定电流0.62A。

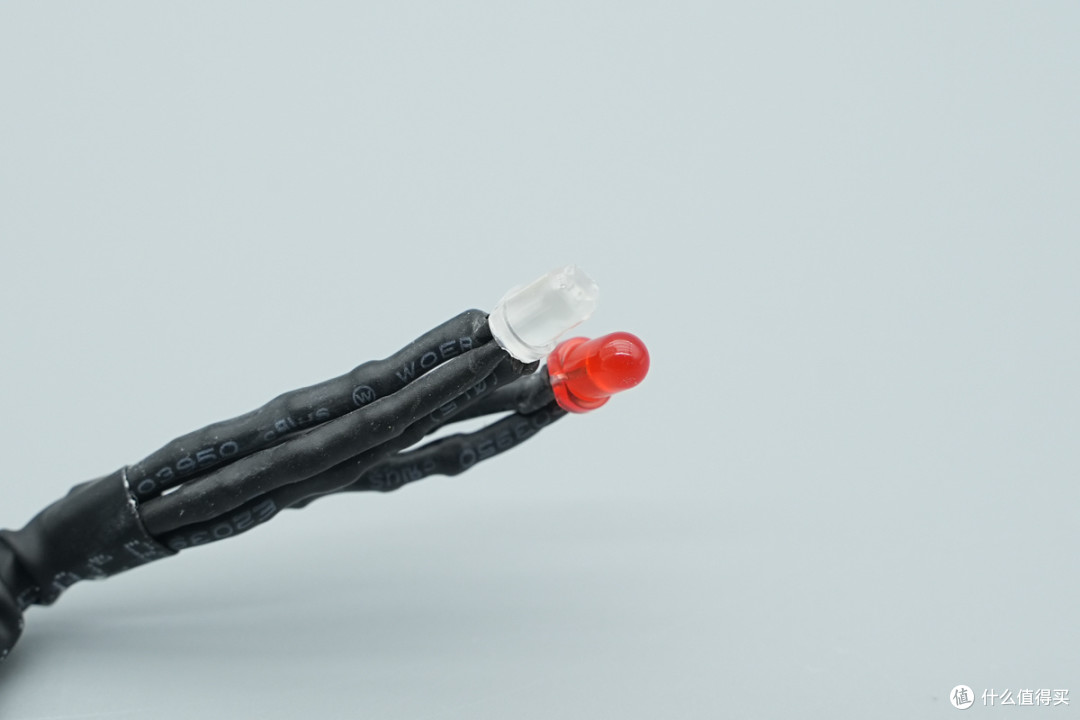

指示灯特写。

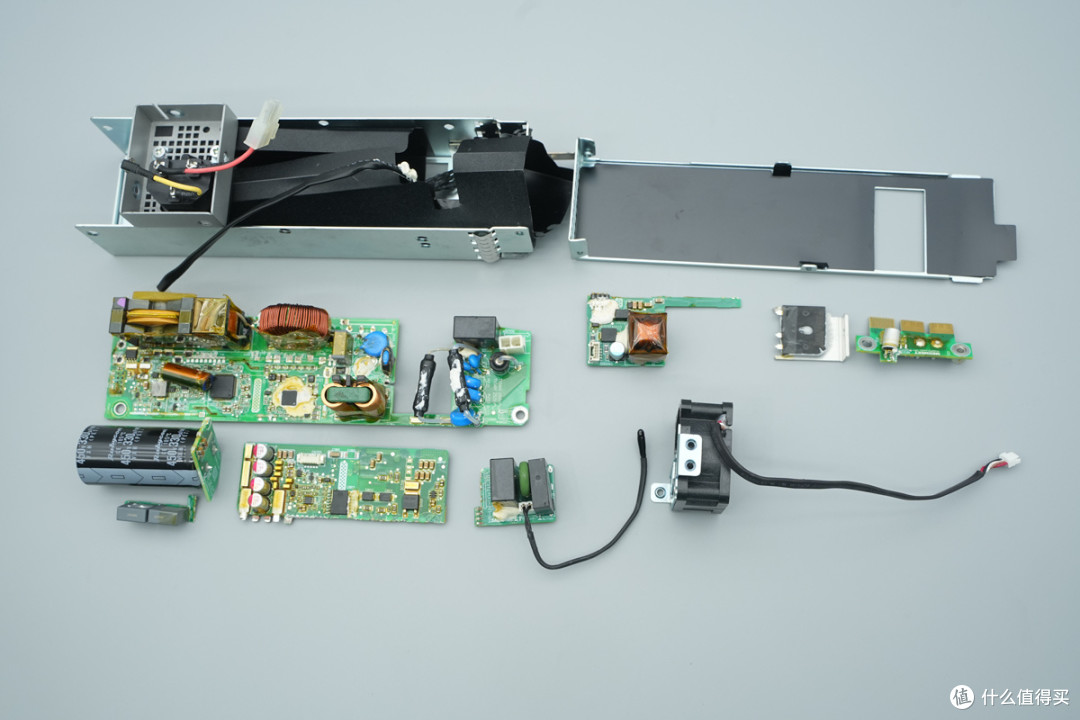

全部拆解一览，来张全家福。
服务器电源网拆解总结

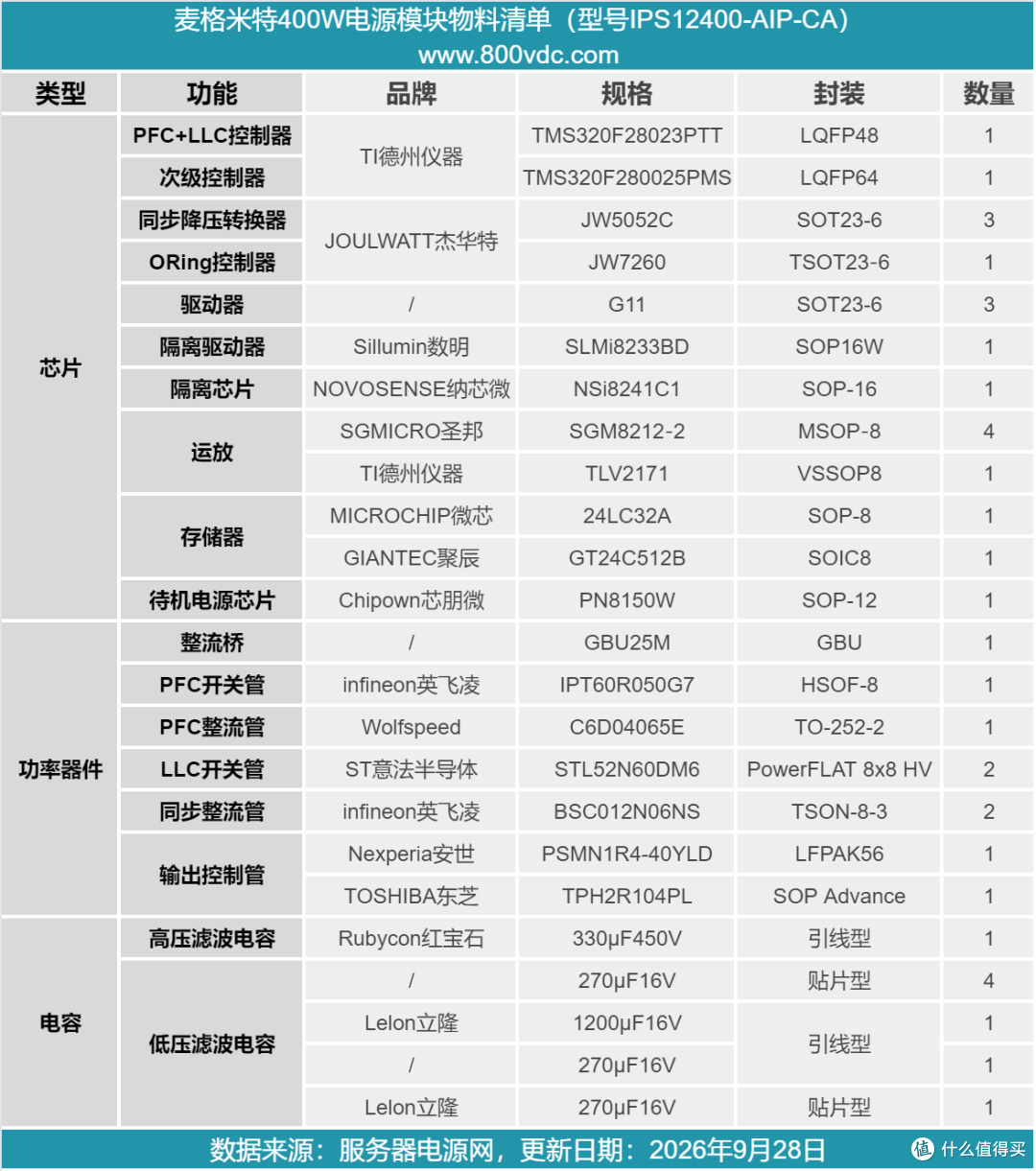

最后附上麦格米特400W交换机电源的核心器件清单，方便大家查阅。
麦格米特400W交换机电源模块为标准可热插拔机架式电源，整机输出规格为+12V33A、+3.3V2A，保护功能完善，硬件集成过压、过流、过温、短路、反向倒灌防护等多重保护，杰华特 JW7260 理想二极管控制器支持电源N+1冗余并联工作，故障时快速切断反向电流，满足交换机供电冗余的设计诉求。
整机采用PFC+LLC谐振的经典功率架构，器件选型上，电源大量采用行业主流的国产与国际大厂器件：控制层面使用两颗TI C2000系列32位数字MCU分别负责原边与次级管理；信号调理使用圣邦微运放、纳芯微数字隔离器完成高低压隔离与采样信号处理；存储部分搭载微芯、聚辰的 EEPROM，用于保存校准参数、故障记录。
功率器件上，PFC整流选用Wolfspeed碳化硅肖特基二极管，PFC、LLC 开关管选用英飞凌、意法半导体高压MOS，次级同步整流采用英飞凌低导通电阻 MOS，辅助供电采用芯朋微准谐振反激芯片，板载辅助降压由杰华特DC‑DC芯片完成，元器件选型兼顾性能、可靠性与供货稳定性。
